Ручной насос для воды: особенности использования

Назначение: где какой применяется?

Ручные насосные конструкции раньше были весьма распространенными не только на частных территориях, но и на улицах города. Их еще называли колонками с водой. Но с приходом более модернизированных электрических технологий для перекачки воды механические устройства стали встречаться все реже. Однако в некоторых сферах и локациях ручные насосы все еще пользуются популярностью.

Прежде всего устройства можно увидеть на территориях загородных домов. Их основная функция – передача воды из общего источника в различные точки на территории участка. Этими точками могут служить гараж, дом, теплица, баня и даже грядки на огороде или газон.

Особенности применения зависят от режима посещения владельцами своего дачного участка. Существует три типа территорий.

• Участок для постоянного проживания. На таком участке в большинстве случаев устанавливается электронасос, но ручная конструкция тоже имеется в качестве резервного устройства. Механический насос используется в качестве резерва также, если участок посещается сезонно, например, если там проживают только летом и весной. Подобное использование объясняется тем, что на территории загородного дома в таких случаях проведено электричество, и отсутствует необходимость использовать ручной насос регулярно.
• Но в частных домах периодического проживания, когда электричество не проведено, весьма необходим ручной агрегат для перекачки воды. Такое устройство будет использоваться для полива грядок, клумб или газонов. С помощью насосов работают садовые распылители, которые нередко используются на габаритных садовых участках.
• Иногда ручные насосы используются на дачных участках, если невозможно осуществить подключение электрического аналога к источнику питания.

• Поршневые устанавливают для того, чтобы выкачивать воду из колодца. С этой же целью насосы используются пожарными бригадами. Раньше насосы подобного типа применялись на кораблях для откачки воды. Иногда данные устройства выполняют декоративную функцию, поскольку они удачно сочетаются с различными стилями оформления ландшафта.
• Крыльчатый тип насосных конструкций применяется для осуществления перекачки вязких жидкостей. С помощью их происходит очистка неглубоких скважин.
• Мембранные устройства применяются в основном в технических целях. Используя их, зачастую осуществляют перекачку жидких продуктов, а также ГСМ из одного сосуда в другой. В бытовых целях данный агрегат полезен для откачивания воды из помещений, уровень которых находится ниже уровня земли, например, подвалов.

• Штанговые насосные конструкции применяются для перекачки воды в шахтах прямого и вертикального типа.
• Чтобы перекачать воду или масло из небольших емкостей, обычно применяются шиберные механические насосы.
• А также для перекачки масляных жидкостей или вязких составов могут использоваться роторные ручные насосы.
• Когда глубина скважины превышает 10 м, то применяют особые конструкции для ручной откачки – глубинные насосы.

Какими бывают ручные насосы

По конструкции и принципу действия ручной насос для перекачки воды подразделяется на несколько видов.

Поршневые насосы

Конструкция поршневого насоса проста: он состоит из цилиндра, внутри которого двигается поршень с клапаном.

Принцип действия поршневого насоса

Работает он по вакуумному принципу:

• При поднятии поршня вверх под ним образуется вакуум, в который втягивается вода;
• При опускании поршня вниз вода устремляется в открывающийся в нем клапан и попадает в пространство над ним, откуда при очередном движении поршня вверх изливается через сливную трубку.

Поршневые насосы способны поднимать воду на высоту до 10 метров.

Штанговые насосы

Их конструкция мало отличается от предыдущей, а особенностью является длинная штанга, к которой крепится поршень, что позволяет выкачивать воду с довольно большой глубины, достигающей 25-30 метров.

Схема штангового насоса

На схеме:

• 1 – насосный цилиндр, опускаемый на глубину скважины;
• 2 – колонна из водопроводных труб;
• 3 – металлическая штанга;
• 4 – удерживающий колонну на обсадной трубе стальной хомут;
• 5 – сальник;
• 6 – соединяющий штангу с ручкой шток;
• 7 – ручка-балансир;
• 8 – рабочий поршень;
• 9 – клапан в поршне;
• 10 – обратный клапан, предотвращающий вытекание воды из цилиндра.

Мембранные насосы

Это единственный насос ручной для откачки воды с большим количеством нерастворенных примесей. В его конструкции просто нет деталей, изнашивающихся от трения, как в поршневом или штанговом, а клапаны в виде перекатывающихся шаров способны к самоочищению.

Ручная механическая помпа – насос для воды мембранный

Такие агрегаты удобно использовать не только для подъема питьевой воды из источников глубиной до 6 метров, но и для осушения затопленных подвалов и погребов. Устанавливают их вертикально, ручкой и всасывающим патрубком вниз. Для удобства крепят к стене, для чего на корпусе имеются специальные «ушки».

Крыльчатые насосы

Крыльчатый насос ручной для питьевой воды – это разновидность поршневых агрегатов. Чтобы понять принцип его действия, посмотрите на рисунок.

Схема устройства

На схеме:

• В кожухе 3 качается крыло 1, которое приводится в действие с помощью ручки 4, выведенной наружу;
• Крыло, играющее роль поршня, снабжено двумя клапанами 2;
• В нижней части кожуха находится неподвижная перегородка 5 с клапанами 6;
• Между перегородкой и крылом образованы две рабочие полости. Когда крыло движется в сторону полости Б, вода из неё выталкивается в верхнюю часть насоса и изливается через выходной патрубок. А в это время в полость А засасывается вода из источника.

Многие из перечисленных насосов можно сделать своими руками (см. Ручной насос для воды своими руками в разных вариантах), но вряд ли это целесообразно, так как стоят они недорого, да и ассортимент в магазинах достаточно обширен. Их выпускают как отечественные производители, так и украинские, литовские, китайские.

Более высоким качеством отличаются ручные насосы западноевропейских (немецких, датских, итальянских) предприятий.

Насос ручной «Родник» производительность 30 л мин украинского производства

Виды ручных насосов

Бочковой ручной насос

При использовании бочек большого объёма лучше всего брать электрические насосы, у них есть пневматический или электропривод, который расположен выше уровня воды.

Условно такие насосы можно разделить на:

	Шиберный и центробежный.	С помощью такого насоса можно качать как воду и растворы удобрения, так и продукты нефтяной переработки.
	Винтовой ручной насос.	Для перекачивания вязкого и густого вещества.
	Пневматические насосы.	С помощью такого ручного насоса перекачивают как жидкости, так и масла.

Элементы конструкции могут быть от 0,5 м до 2,6 м. Что даёт возможность установить агрегат в бочку большого объёма для полива участка или теплицы.

Химические насосы

Контейнерный химический ручной насос

Также можно приобрести маленький, компактный агрегат с погружной частью равной 75 мм. Любая компания- производитель может сделать ручной насос по вашему эскизу как индивидуальный заказ.

У химических насосов следующие достоинства:

• Лёгкие. Такой насос очень легко снять и помыть, а также нет проблем с установлением.
• Наличие расходомеров. С их помощью можно отрегулировать подачу струи на участке.
• Ручной насос модульный. Это значит, что есть возможность отсоединить мотор от погружной части, тем самым легко регулируется глубина.

Двигатели могут быть двух видов: пневматические или электрические.

Достоинства и недостатки

Водяные насосы, которые работают ручным способом, имеют ряд положительных и отрицательных качеств. К достоинствам конструкций можно отнести несколько характеристик.

• По сравнению с электрическими моделями механические устройства имеют значительно более низкую стоимость.
• Если электронасосы могут украсть в случае незащищенности участка, то унести с участка механические сооружения гораздо сложнее.
• Конструкция с ручным управлением очень редко ломается. Такое изделие является весьма долговечным по сроку службы.
• Механический насос можно установить практически в любом месте участка, поскольку устройство неприхотливо к месту расположения.

• Данный агрегат вполне может работать в автономном режиме.
• Ручные конструкции легко можно отремонтировать самостоятельно в случае поломки. Это поможет избежать дополнительных расходов на услуги специалистов.
• Механические насосы позволяют экономить электроэнергию.

Среди основных минусов механических агрегатов можно выделить:

• необходимость физической работы для осуществления подачи воды;
• отсутствует возможность непрерывной подачи жидкости.

Стоит также обратить внимание на положительные и отрицательные качества конкретных моделей

• Существенным преимуществом крыльчатого насоса является непрерывное поступление воды, направление движения рабочей рукоятки при этом не играет особой роли. Но минусом устройства является невысокий уровень КПД. И также подобные насосы нельзя использовать для загрязненной воды.
• Достоинством мембранной конструкции является простота ее устройства. Слабая сторона – высокая степень износа мембраны. Но данная проблема может вполне легко решиться, потому что мембранные насосы нетрудно отремонтировать. Для этого достаточно просто приобрести запасную мембрану, или сразу купить ее в комплекте с устройством.
• Штанговые модели обладают довольно интенсивной всасываемостью воды из-за наличия в конструкции вакуума.

Насос, собранный из компрессора

Такой насос называется струйным. Похожим устройством белят потолки, только вместо компрессора используют пылесос.

Все, что понадобится – сделать из двух труб диаметром 30 и 10 – 20 мм Т-образную конструкцию, врезав меньшую трубу в большую в любом удобном месте.

Теперь один конец трубы с большим диаметром необходимо присоединить к выходному патрубку компрессора, а второй – направить в резервуар.

Свободный конец малой трубы нужно опустить в воду. За счет падения давления в движущемся потоке воздуха (закон Бернулли) вода будет подниматься из источника и тем же потоком воздуха направляться в резервуар.

Выбор ручного насоса

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя. к меню

Этапы изготовления и подключения ручного насоса

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

Подсоединение входной трубы к скважине.

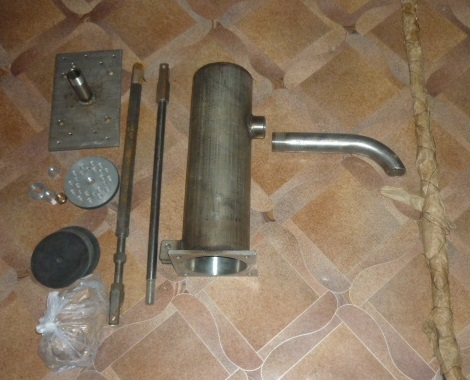

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке. к меню

Виды ручных насосов и примерные цены некоторых моделей

Ручные насосы незаменимы при временном или постоянном отсутствии электричества на участке. Целесообразно их использование и при ограниченном бюджете. Если уровень зеркала воды находится не глубоко, а финансовые возможности не позволяют установить качественное дорогостоящее устройство, различные модели ручных насосов позволят перекачивать жидкость разными способами в зависимости от глубины залегания и степени загрязненности жидкости.

По своей конструкции ручные насосы для скважин делятся на следующие виды:

• крыльчатые;
• поршневые;
• штанговые;
• мембранные.

Следует остановиться подробнее на особенностях конструкции, назначении и цене каждого типа устройств.

Крыльчатые

самовсасывающие механизмы

Они предназначены для перекачивания и транспортировки чистых вод без содержания парафина, алкоголя, жидкого топлива, пищевых масел, любых абразивных частиц. Импортные насосы К1 и К2 (цена соответственно: 4000 рублей и 5500 рублей). Российский насос РК-2 аналогичен германской модели К2. Но импортный вариант имеет цену ниже, чем отечественный насос. При этом, клапаны и крылья у него латунные, внутри нет ржавчины. В целом К2 более предпочтителен к применению, не требует переборки, абсолютно готов к эксплуатации.

Штанговые

Они способны качать жидкость с глубины до 30 метров. Принцип конструкции данных механизмов такой же, как и у поршневых насосов. Но окончание поршня имеет очень вытянутую в длину форму, по сути, является штангой (отсюда и название). Элементы изделий выполняются из различных металлов, обеспечивающих необходимые технические характеристики устройствам. Используется такие механизмы в прямых вертикальных шахтах. К недостаткам можно отнести их громоздкость и возможность обрыва штанг. Кроме того, ограничено применение данных моделей на наклонной местности.

Поршневые

создающие давление на выходерасширяют сферу применения

Качать воду из артезианских скважин такими устройствами нельзя, но зато, ими с успехом могут быть заменены поверхностные электрические насосы для подачи подземных вод на поверхность. Изделие имеет цену — 26400 рублей.

Мембранные

Их можно использовать для перекачивания загрязненных вод. Благодаря самоочищению клапанов, которые представляют собой перекатывающиеся шары, не происходит заклинивания механизмов. В конструкции нет трущихся деталей (в отличии от крыльчатых и поршневых механизмов), которые быстро изнашиваются в процессе перекачки жидкостей с включением абразивных частиц. Корпус таких насосов выполнен из чугуна, а мембрана и клапаны — из маслобензостойкой резины (NBR). В рабочем положении насос располагается вертикально, ручкой вниз, верхний патрубок напорный, нижний — всасывающий. По бокам корпуса есть 2 уха для крепления к стене. Цена мембранного насоса D40 в Новосибирске: 7 500 рублей -11 750 рублей. Высота всасывания не более 6 метров.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Гидравлические

Имеют малый вес (от 4 кг), небольшие габаритные параметры. Приспособления предназначены для совместной работы гидравлическим оборудованием, имеющим подходящие параметры и пружинный возврат штока. Цена 4 400 рублей.

Разновидности ручных насосов для откачки воды

Назначение насоса – важный критерий выбора, который определяет продолжительность и эффективность эксплуатации выбранного устройства.

На современном рынке представлен большой ассортимент помповых насосов ручного типа. Все устройства выделены в три категории: поршневые, штанговые и шиберные.

Поршневой

Отличается эргономичной конструкцией, главным элементом которой является цилиндр, оснащенный поршнем. Во внутренней части поршня расположен открывающий клапан, а на днище цилиндра – дисковый.

Откачивающий насос поршневого типа используется для неглубоких водных источников. Агрегат работает следующим образом: поступательные движения поршня сверху — вниз создают в цилиндре безвоздушное пространство, которое способствует подаче жидкости. Вода поступает в цилиндр под рабочим давлением, а после открытия пропускного клапана – выводится через изливной патрубок.

Устройство предназначается для вывода грязной жидкости, а также для откачки чистой воды из гидротехнических сооружений – колодцев или скважин, глубиной до 7,5 метров.

Штанговый

Конструктивное устройство штангового насоса аналогично поршневому оборудованию, единственное отличие заключается в длине цилиндра и поршня. У штангового аналога они больше.

Удлиненный цилиндр прибора позволяет создавать более мощный вакуум, который необходим для поднятия воды с большой глубины. Вместо штанги используется два штока, которые соединены специальным шарниром. Принцип работы аналогичен с предыдущим типом оборудования.

Устройство предназначается для подачи воды из колодца или скважины, глубина которых достигает 28 метров, а также для очистки глубоких технических сооружений.

Шиберный

Компактный насос малой мощности ручного типа, который используется для подачи воды из доступных источников. Прибор такого типа представлен длинной трубой, оснащенной роторным насосом. Совершая вращательные движения, насос всасывает воду из источника и передает через небольшие отверстия в кране потребителю.

Все, что потребуется для работы перекачивающему шиберному насосу – это эластичный садовый шланг. Агрегат достаточно компактный, поэтому удобно переносится с одного места в другое.

Принцип действия и устройство водяного насоса

Если источником воды служит не скважина, а водоем, то тратить собственные силы на приведение насоса в действие вовсе не обязательно. Можно сделать водяной насос – и воду будут качать силы природы.

1. На берегу устанавливается стойка с кронштейном, так чтобы последний оказался над водой.
2. Далее нужно взять отрезок гофрированной трубы и установить в каждом из ее торцов по обратному клапану, так чтобы они открывались в одном направлении.
3. Выпускной конец трубы крепится на кронштейне, а впускной – привязывается к плавающему в водоеме бревну или другому поплавку, чтобы он погрузился под воду.

Остается присоединить к выпускному концу гофры водопровод – и насос готов. Бревно будет покачиваться на волнах, заставляя гофру растягиваться и сжиматься. При растягивании в нее будет засасываться из водоема вода, а при сжатии – эта вода будет выталкиваться через выпускной торец, закрепленный на кронштейне.

4 Модификация изделия под глубинную помпу

Если уровень водного зеркала находится ниже 10 м от поверхности земли, обычная поршневая помпа не сможет засосать воду. Требуется небольшая переделка оборудования, чтобы установить в скважину. Специалисты советуют верхнюю крышку всегда делать съемной или вовсе обходиться без нее – это декоративная деталь.

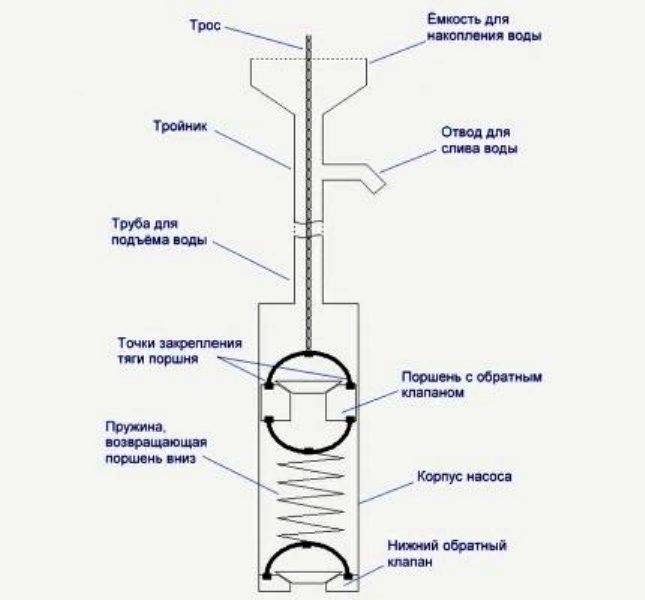

Решение задачи с возвратом поршня – установка пружины

Возможны 2 варианта. При первом штангу делают из алюминиевой трубы. Второй способ заключается в использовании цепи. Понятна ситуация с подъемом механизма: неизвестно, как опустить. Существует несложный выход: к днищу гильзы прикрепить пружину. Она сначала растягивается, а потом, возвращаясь на место, тянет за собой поршень.

2 Как сделать ручную помпу для откачки воды своими руками?

Ручной помповый насос можно с легкостью собрать самостоятельно. Впоследствии его можно активно использовать на даче и в загородном доме в качестве аварийного запасного насоса. Для того чтобы изготовить ручную помпу волнового типа необходимо наличие:

• Гофрированной трубы;
• Двух втулок с клапанами;
• Кронштейна;
• Бревна.

Если планируется использовать втулку, изготовленную с применением латуни, то вес бревна должен превышать 60 кг. Предварительно заготовленные труды закупориваются с обоих концов втулками со встроенными клапанами.

При этом один конец трубы прикрепляется к кронштейну, а второй – к бревну. Бревно опускается в водоем, и естественные колебания воды приводят к тому, что пластиковая гармошка, создающая давление в помпе придет в движение.

В том случае, если скорость ветра будет достигать более двух метров в секунду, уровень давления увеличится до четырех атмосфер. Исходя из этого, в течение суток можно перекачать из водоема порядка 20 тысяч литров воды.

Ручная помпа вращательного типа РШ 25-5

Такой агрегат будет работать надежней и эффективнее, если при помощи болтов на подъемнике произвести закрепление кольцевого ограничителя.

Еще одна конфигурация ручной помпы – это так называемая печь-насос. Принцип работы такого агрегата также основывается на разнице давления. Для того чтобы сконструировать такое изделие, нужно позаботиться о наличии:

• Стальной двухсотлитровой бочки;
• Паяльной лампы;
• Патрубка, оборудованного краном;
• Резинового шланга;
• Сетчатой насадки на шланг;
• Дрели.

Такое устройство вполне способно обеспечить полив приусадебного участка или огорода. Для этого в дно бочки врезается труба с патрубком и краном.

В резьбовой пробке после этого просверливается отверстие, к которому монтируется гибкий шланг. Второй конец шланга плотно прикрывается сетчатой насадкой. Этот шланг опускается в водоем.

Под дном бочки надежно устанавливают на платформе паяльную лампу. Предварительно бочка заполняется водой примерно на одну треть своего объема, а под ее дном разжигается костер.

Далее горячий пар производит вытеснение воздуха. Этот воздух по шлангу проникает в водоем. После чего огонь паяльной лампы или разведенного костра тушится.

Бочка начинает медленно остывать, в результате уровень давления падает, и вода из водоема начинает подаваться к получателю. Помпа, основанная на питании от солнечной энергии, сконструирована таким образом, что в специальных трубах, изготовленных в виде решетки, находится пропанобутановая смесь.

Ручная помпа для откачки воды с диафрагмой

Конструкция напрямую соединяется с грушей, изготовленной из резины, которая опускается в бидон. Крышка бидона оборудована двумя встроенными клапанами.

Один из них способен пропускать воздух внутрь, а второй выпускает его под давлением, равным 1 атм. Для того, чтобы запустить агрегат, летом нужно лишь полить решетку струей холодной воды.

В результате этого резиновая груша согнется, а в бидоне появится воздух. Солнце нагреет и высушит решетку, пары от жидкости вновь расширят грушу и образовавшаяся воздушная пробка начнет гнать воду к выходу.

Представленная система способна работать даже в холодное время года. Только, этом случае, морозный воздух будет приводить решетку к охлаждению, а вода, находящаяся под землей будет ее нагревать.

Если приусадебный участок находится на берегу водоема, то такая разновидность помпы обеспечит практически бесперебойный поток воды в любое время года.

Как выбрать нужный?

Чтобы правильно выбрать ручной насос для перекачки воды, необходимо опираться на ряд критериев.

• Ключевой показатель – параметры скважины и габариты самого насоса. Большая часть предлагаемых моделей рассчитана на глубину от 6 до 8 метров. Иногда допустимая глубина может превышать 10 метров.
• Учитывайте производительность – количество жидкости, которое устройство может прокачивать за минуту при интенсивной нагрузке.
• Необходимо учесть диаметр обсадной трубы. Если условный проход обходной трубы равен 10 см и более, то можно приобрести насос любого типа. Но в случае с более узкими параметрами насадки рекомендуется воздержаться от выбора штангового насоса.

Важно учитывать степень загрязненности воды, находящейся в скважине. Не все устройства могут пропускать загрязненную жидкость.
Оцените комфортабельность устройства. С ним должно быть удобно работать всем членам семьи.
Учитывайте способ монтажа при выборе конструкции

На данный критерий может повлиять масса выбранного ручного насоса. Для монтажа в комплект к устройству могут прилагаться особые платформы, сварные рамы из металла, кронштейны и посадочные отверстия.
Сезон использования агрегата немаловажен. Если устройство будет эксплуатироваться летом, то допустимо приобрести пластиковые конструкции с легким весом.

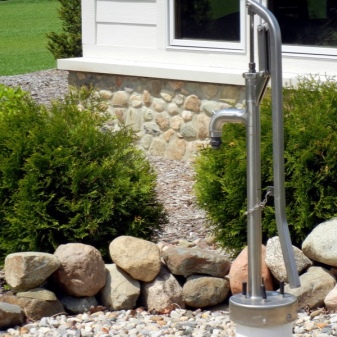

Для многих важны также внешние признаки устройства, если владельцы участка планируют сделать насос не только функциональным, но и декоративным элементом ландшафта.

С ним должно быть удобно работать всем членам семьи.
Учитывайте способ монтажа при выборе конструкции. На данный критерий может повлиять масса выбранного ручного насоса. Для монтажа в комплект к устройству могут прилагаться особые платформы, сварные рамы из металла, кронштейны и посадочные отверстия.
Сезон использования агрегата немаловажен. Если устройство будет эксплуатироваться летом, то допустимо приобрести пластиковые конструкции с легким весом.
Для многих важны также внешние признаки устройства, если владельцы участка планируют сделать насос не только функциональным, но и декоративным элементом ландшафта.

Особенности ручных насосов: преимущества и недостатки

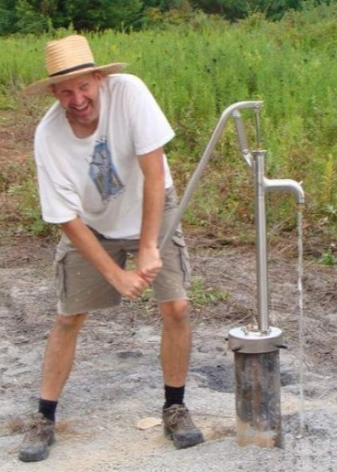

Ручной насос имеет свои положительные и отрицательные качества

Под ручным насосом подразумевается специальное устройство, перекачивающее жидкость на поверхность из скважины. Необходимы физические усилия для воздействия на рычажной механизм. В отличие от автоматического типа, скорость потока воды значительно ниже. Но этот рычажный механизм имеет преимущества перед своим аналогом. Если на даче полностью отсутствует электроснабжение, то вы будете иметь бесперебойный источник воды, в том числе чистой питьевой.

Особенно ручной насос удобен для тех, кому нельзя носить тяжелые ведра. Буквально за несколько нажатий на рычаг вы сможете набрать стакан воды. Это устройство имеет как положительные, так и отрицательные особенности, рассмотрим их:

Плюсы	Минусы
Отсутствует потребность в использовании дорогостоящего оборудования.	Перекачка воды происходит только после нажатия на рычажной механизм.
Возможна установка практически при любых условиях.	Низкий уровень производительности. В отличие от аналогов, подача жидкости на поверхность происходит в весьма маленьком объеме.
Не требуется подключение электричества.
Если какие-то узлы выходят из строя, их легко заменить.
В отличие от аналогов (электрических устройств), ручной насос стоит гораздо меньше.
При сильном желании его можно сделать самостоятельно.
Простота в эксплуатации.
Достаточно просто выполнить монтаж.

Изготовление ручного насоса

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

• Изготавливаем корпус. Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см. Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.
• Вырезаем крышку. Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.
• Установка поршня. Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.
• Подсоединение входной трубы к скважине. Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

Элементы для создания ручного насоса своими руками

• Монтаж клапанов. Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу. Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.
• Декоративные работы. Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.
