Двускатная крыша стропильная система под металлочерепицу
Содержание:
- Виды стропильных систем двускатной крыши
- Рекомендации для различных кровельных материалов
- Расчеты и монтаж каркаса двускатной крыши
- Обрешетка под металлочерепицу
- Как делать обрешётку и укладывать металлочерепицу
- Как рассчитать нагрузки
- Калькулятор расчета длины стропильных ног
- Устройство обрешетки под металлочерепицу
- Самые частые ошибки
- Расстояние между стропилами для мансардной крыши
Виды стропильных систем двускатной крыши
Двускатная стропильная система бывает с висячими и наслонными стропилами. Как одна, так и другая схемы могут быть применены для обустройства кровли из металлочерепицы. Чтобы знать, чем они отличаются друг от друга, и из каких элементов состоят, стоит рассмотреть каждую из них. Здесь нужно отметить, что в ниже представленных схемах указаны только лишь основные элементы стропильных систем, но при необходимости они могут быть усилены дополнительными деталями, о которых речь шла выше.
Наслонная стропильная система
Двускатная стропильная система наслонного типа опирается на внутреннюю стену здания

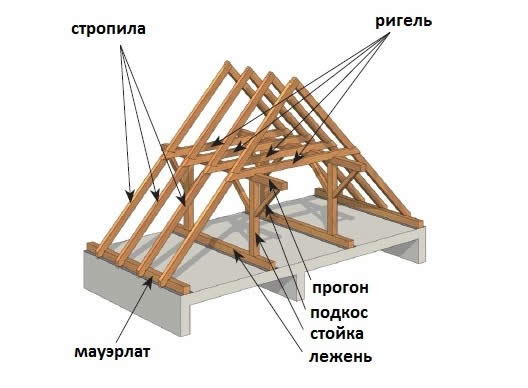

Наслонная стропильная система состоит из следующих основных элементов:
1 – Несущие стены.
2 – Мауэрлат.
3 – Стойка, установленная на лежень.
4 – Стропило.
5 – Обрешетка.
Наслонная система отличается от висячей тем, что устанавливается на строение, имеющее внутренние капитальные перегородки. Капитальные внутренние стены используются для закрепления на них лежня, на который устанавливаются стойки, подпирающие коньковый прогон, с которым скрепляются верхние концы стропильных ног. Затем на стропила фиксируются доски обрешетки.
Эта конструкция более популярна, чем висячая, так как надежна и проста в монтаже.
крепления для стропил
Висячая стропильная система
Висячие стропила опираются только на боковые стены здания и соединяются на коньке
Схема висячей стропильной системы выглядит так, как показано на иллюстрации, и включает следующие основные элементы:
1 – Несущие стены.
2 – Мауэрлат.
3 – Стропило.
4 – Обрешетка.
5 – Затяжка (ригель).
Висячая система стропил монтируется на две внешние несущие стены, на которые предварительно закрепляется мауэрлат. Этот вариант крыши может быть применен только в том случае, если расстояние между несущими стенами составляет не более 7000 мм, так как кроме них дополнительная опора для стропильной конструкции кровли отсутствует. Такую систему обычно оснащают затяжками, подкрепленными откосами – эти элементы снимут часть нагрузки со стен строения.
Кроме наслонных и висячих систем, существуют комбинированные варианты, которые включают в себя отдельные элементы той и другой конструкции.
Когда стропильная системы будет выбрана, рекомендовано перед покупкой материалов, составить подробный чертеж крыши с проставленными размерами — так будет легче вычислить количество всего необходимого и сумму на их приобретение. Кроме этого, такая схема значительно поможет произвести монтажные работы. Но для того, чтобы составить чертеж, придется провести некоторые расчеты.
Рекомендации для различных кровельных материалов
Современные кровельные материалы достаточно легкие, за исключением керамической или цементно-песчаной черепицы. Нагрузку они создают небольшую, поэтому их вес не влияет напрямую на выбор шага между стропилами.
Гораздо важнее угол наклона ската крыши, а также конструкция обрешетки, которые рекомендуются для этих покрытий. Вопрос, какое расстояние между стропилами больше всего соответствует выбранному материалу, нужно решать в комплексе, рассматривая все значимые факторы.
Профнастил
Легкий кровельный материал средней жесткости. Масса 1 кв.метра от 4 до 7 кг. Изготовитель рекомендует применять это покрытие для крыш с углом наклона не менее 7°. Укладывается по сплошной или разреженной обрешетке в зависимости уклона, от марки профнастила, определяющей прочность и жесткость листа.
Шаг между стропилами задается в пределах 0,6-1,2 м. Сечение рассчитывается по нагрузкам или подбирается из таблицы для упрощенного расчета исходя из длины стропил. Как правило, это брус толщиной 40-100 мм и высотой 150-200 мм. Расстояние должно быть одинаковым между всеми стропилами. В конструктивных элементах, не попадающих в плоскость ската — эркерах, вальмах — оно может быть другим.
Металлочерепица
Материал похож по свойствам на профнастил, но с меньшей продольной и поперечной жесткостью. Угол уклона кровли не должен быть меньше 12°. Обрешетка в соответствии с технологией монтажа укладывается с шагом, равным длине волны — 300-400 мм.
Стропила устанавливаются с расстоянием 0,6-1,2 м. Сечение подбирается исходя из длины балки по упрощенной таблице. При таком шаге их несущая способность соответствует требованиям по прочности и допустимым прогибам. Если условия нестандартные, производятся дополнительные расчеты и проверки.
Керамическая черепица
Такое покрытие одно из самых тяжелых, поэтому его весом нельзя пренебречь. Масса 1 кв.м около 50 кг. Чтобы выдержать нагрузку от кровли, требуется устройство мощной стропильной системы.
Обрешетка под черепицу укладывается с шагом, равным длине одного штучного элемента (30-35 см). Она тоже создает довольно высокую нагрузку, но сравнимую с весом обрешетки под металлочерепицу.
При прочих равных условиях — снеговой нагрузке, весе утеплителя, отделки и пиломатериалов, — черепичная крыша тяжелее металлической на 17-20%. Чтобы стропила выдержали этот вес, они часто изготавливаются сдвоенными. Конструкция представляет собой 2 доски, соединенные друг с другом через вкладыши-бобышки. При этом сопротивление поперечного сечения увеличивается так же, как если бы брус был цельный, а затраты на пиломатериалы и вес самих стропильных ног снижаются.
Ондулин
Этот материал внешне похож на шифер, но изготавливается из строительного картона с пропиткой битумом. Вес 1 кв.м от 2 до 6 кг.
Ондулин достаточно жесткий. Он укладывается на обрешетку, конструкция которой определяется углом наклона:
- 5-10° — сплошная из деревянных брусков или листовых материалов;
- 10-15° — с интервалом 450 мм по осям;
- свыше 15° — минимальный промежуток может составлять 600 мм.
Стропильные ноги устанавливаются с шагом 0,6-1,2 м. Он подбирается с учетом не только нагрузок, но и возможности крепления листовой обрешетки. Так наиболее распространенные размеры листов OSB составляют 1220х2440 или 1250х2500 мм.
Асбоцементный шифер
Это достаточно тяжелый материал. Его вес — 10-18 кг/м². Угол наклона не должен быть менее 15°, поскольку на пологих шиферных кровлях возможны протечки из-за того, что в конструкции листа отсутствует замок. Герметичность покрытия обеспечивается только нахлестами.
Благодаря жесткости шифера обрешетка крепится с разрежением. В зависимости от угла наклона и марки материала шаг между отдельными досками может достигать 760 мм.
Стропила укладываются с одинаковыми промежутками, равными 0,8-1,5 м. При монтаже утепленной кровли допускается уменьшать шаг до стандартной ширины утеплителя. Для минеральной ваты он составляет 60 см.
Расчеты и монтаж каркаса двускатной крыши
После определения варианта стропильной системы нужно произвести предварительный расчет материала.
Для этого составляется точный чертеж с нанесенными параметрами и размерами. Этот план позволит правильно выполнить монтаж каркаса.
Расчет стропильной системы
Расчет потребности материала и нагрузки на него – необходимый этап для грамотного монтажа.
Нагрузка на каркас бывает трех видов:
- статические нагрузки – включают вес кровельного покрытия, обрешетки, дополнительных элементов, расходных и изоляционных материалов. В случае с металлочерепицей вес на 1 кв. м не более 5 кг;
- динамические нагрузки, к которым относят ветровую, снеговую нагрузку и интенсивность осадков. Расчет показателей производится в зависимости от региона постройки. Более подробно о них можно узнать в СНиПе «Нагрузки и воздействия». Стоит отметить, что при наклоне ската свыше 60 градусов снеговая нагрузка не учитывается, так как осадки достаточно быстро сходят с крыши;
- особые нагрузки. Расчет этого вида нагрузок актуален для регионов с наличием землетрясений, торнадо и штормовыми воздействиями.
Расчет шага стропил двухскатной крыши производится с учетом веса кровельного материала и необходимого веса конструкции в целом. Для металлочерепицы самым оптимальным будет шаг в 1 метр.
Расчет сечения стропил производится с учетом нескольких параметров:
- возможные нагрузки;
- вид используемого материала;
- длина стропила;
- вид древесины;
- шаг между стропилами.
Например, для укладки металлочерепицы на каркас из стропил, шаг которых составляет 0,9 м, а длина стропила равна 4 м, идеальное сечение будет 50х200 мм.
Предосторожности и советы
Перед монтажом древесные элементы каркаса обрабатываются антисептическим, влагозащитным и огнеупорным растворами для обеспечения длительного и безопасного срока службы.
Такие растворы позволят в дальнейшем избежать появления в дереве жуков, плесени и грибков.
При расчете необходимых показателей стропильной системы ко всем полученным данным рекомендуется прибавлять 10 %.
Этот запас способен в дальнейшем скорректировать возможные неточности и улучшить качество стропильной системы.
Максимальная длина бруса для стропил и мауэрлата – 6 метров. При ее недостатке можно прибегнуть к увеличению длины с помощью наращивания, стыковки или соединения.
Для выполнения каркаса нужно выбирать древесину с влажностью не более 25 %. Возможны используемые элементы из бревен, брусьев и досок.
Чтобы исключить попадание воды на стены, предусматривается свес. Для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски-«кобылки».
Обрешетка под металлочерепицу
Пример обрешетки
Если в качестве материала покрытия кровли выбрана металлочерепица, то первым делом рекомендуется выполнять именно монтаж стропильной системы под металлочерепицу.
Это связано с тем, что крыша рассчитывается в зависимости от испытываемых нагрузок, к которым относятся:
- Собственный вес кровли;
- Вес человека, выполняющего на ней работы по ремонту или обслуживанию;
- Нагрузки снега и ветра и т.д.
Собственный вес крыши во многом зависит от материала ее покрытия. Так, вес 1 м2 натуральной черепицы составляет около 50 килограмм, а металлочерепица весит от 3,6 до 7 килограмм, соответственно, различаются и затраты на их конструкции стропил.
На общий вес системы стропил оказывает влияние также сумма весов отдельных ее элементов: стропила + ендова+ обрешетка и т.д. В зависимости от конструкции кровли к ее обрешетке также предъявляются определенные требования.
Стропильная система – ендова
Стропила под металлочерепицу изготавливаются из досок древесины хвойных пород, размер которых составляет 150х50 мм. Шаг (расстояние между центрами соседних стропил) стропил составляет 600-900 мм. Для обеспечения эффективного стекания дождевой и талой воды угол уклона кровли должен составлять как минимум 14 градусов.
Прежде чем приступать к монтажу обрешетки, рекомендуется выполнить следующие работы:
- Установка лобовой доски, прибиваемой к нижним торцевым частям ног стропил;
- Выполнение подшивки кровельного свеса, для этого можно использовать сайдинг, доски или металлочерепицу. В подшивке следует предусмотреть отверстия для вентиляции, которые обеспечат приток воздуха в пространство под кровлей, особенно в случае ее последующего утепления;
- Монтаж крюков, к которым будет крепиться водосточный желоб. Их крепление обычно производятся к стропильным ногам. Короткие крюки крепят к торцам, а длинные – поверх ног стропил;
- Далее выполняют укладку пленки гидроизоляции.Благодаря этому стропильная система ендовы, чердачное помещение и прочие подкровельные элементы будут надежно защищены от конденсата, который образуется с внутренней стороны покрытия кровли, а также от протечек, которые могут возникнуть в негерметичных местах кровли:
- Полосы пленки следует укладывать снизу вверх, располагая перпендикулярно направлению стекания вод. При этом полосы должны нахлестываться друг на друга как минимум на 15 см.
- Нижний край первой полосы следует свесить в желоб для водостока. Верхнюю полосу заканчивают под коньком, не доводя ее до верхней его части. Это позволит создать между кровлей и пленкой зазор, обеспечивающий вентиляцию.
- Герметизация стыков полос осуществляется при помощи специальной ленты.
- Провис гидроизоляции должен составлять приблизительно 2 см, что позволяет избежать ее разрывов при температурных деформациях и смещении стропил.
- Первоначальное крепление пленки выполняется при помощи степлера. Затем ее дополнительно крепят при помощи брусков контробрешетки, сечение которых составляет 50х50 или 50х30 мм.
Ендова — стропильная система
Далее можно приступать к монтажу обрешетки. Для этого используются доски, сечение которых составляет 100х32 или 100х25 мм, либо бруски сечением 50х50 мм.
Монтаж обрешетки осуществляется в несколько этапов:
- В нижней части ног стропил крепится начальная обрешетка, представляющая собой доску, верх которой скошен в горизонтальной плоскости. Высота данной доски должна на высоту волны, составляющую 1-2 см превышать бруски или доски обрешетки, поскольку она укладывается под верхнюю ступеньку металлочерепицы;
- Со стороны желоба для водостока к начальной обрешетки крепится планка карниза;
- Выполняется укладка обрешетки, при этом расстояние между ее центрами должно быть равно шагу металлочерепичного профиля, составляющему обычно 35-40 см;
- Расстояние между начальной и последующей обрешеткой должно быть меньше на 5 см и составляет обычно 30-35 см, поскольку металлочерепица кладется впадинами на обрешетку и гребнями на начальную обрешетку;
- В области конька укладывают подряд две доски обрешетки;
- В местах установки таких элементов, как окна мансарды, выступающие элементы, стропильная система состоит из многих частей, выполняют сплошную обрешетку.
Система стропил призвана обеспечить надежную укладку слоев изоляции кровли и материала ее покрытия. От того, как выполнен расчет стропильной системы, в частности – шага стропил, зависит долговечность и эффективность построенной крыши.
Как делать обрешётку и укладывать металлочерепицу
После того как закуплены, рассортированы, обработаны пиломатериалы и определён шаг согласно выбранной металлочерепице, приступают к набивке обрешётки.
-
На стропила с помощью саморезов или гвоздей крепят обшивку из досок (бруса), на которую укладывают гидроизоляционный материал и фиксируют его контррейками с интервалом 0,5 м.
-
Набивают обрезные доски выбранного сечения поперечно параллельно коньковому прогону. Карнизную (нижнюю) доску используют на 10–15 мм толще, чем остальные. При этом строго выдерживают расстояние между горизонтальными досками (шаг обрешётки) согласно волне профиля.
-
Возле конька закрепляют к стропилам две дополнительные доски с расстоянием между ними 5 см. Они послужат опорой для конька. Сверху укладывают коньковую планку.
-
После набивки обрешётки приступают к креплению металлочерепицы.
Проверить правильность укладки можно народным способом — на земле монтируют пробную конструкцию, выдерживая такой же угол наклона, прикладывают к ней лист металлочерепицы и поливают водой. Слишком быстрый поток воды переполнит водосточные желоба, вода будет переливаться через край и подтоплять фундамент. Медленный поток приведёт к застаиванию, порче досок и сырости подкровельного пространства. Поэтому выбирают оптимальный вариант, увеличивая или уменьшая высоту этих рядов и подбирая приемлемое расстояние между ними.
Проверка правильности набивки обрешётки поможет избежать перелива воды через водосток и предотвратит намокание фундамента и наружных стен
Для работы понадобятся следующие инструменты:
- Молоток.
- Строительный уровень.
- Ножницы по металлу и ножовка.
- Шуруповёрт.
- Рулетка и строительный уголок.
Нужно подумать и про крепёжные элементы — оцинкованные гвозди Ø 3–3,5 мм и саморезы, укомплектованные шайбами под тон кровельного покрытия и эластичными уплотнителями. Самыми лучшими марками саморезов считаются Ferrometal и SFS, способные выдержать экстремальные нагрузки. Желательно использовать фирменные саморезы. Конечно, они почти вдвое дороже, но зато будет выдержана герметичность крепления.
Чтобы отличить подлинные крепежи от поддельных, нужно пассатижами сдавить шайбу. На фирменных саморезах прокладка и цветная поверхность сохранятся в целостности. А вот на некачественных изделиях повредится уплотнитель и отслоится краска. Кроме того, на поддельных деталях резиновую прокладку легко отделить от шайбы. Использование таких крепёжных элементов приведёт к протечкам в местах крепления.
Протечки могут возникнуть также из-за нарушения вертикального положения самореза при его вкручивании и слишком близкого крепления к волне, в результате чего не исключено повреждение покрытия.
Правильное крепление фирменными крепёжными элементами защищает кровельное покрытие от протечек и сохраняет гарантию от производителя укрывного материала
Для крепления металлочерепичного покрытия к обрешётке используют следующие саморезы:
- металл-дерево (саморезы по дереву) 4,8х28 мм или 4,8х35 мм (при больших ветровых нагрузках) — для крепления листов к деревянной обрешётке и для сшивания листов металлочерепицы между собой;
- металл-металл (крепление по металлу) 4,8х19 мм, 5,5х25 мм, 5,5х35 и 5,5х50 мм — для фиксации металлочерепичных листов к металлической основе;
- металл-дерево 4,8х60 мм, 4,8х70 мм и 4,8х80 мм — для укладки черепицы Weckman по деревянной обрешётке и монтажа кровельных доборов — снегозадержателей, ендов, аэраторов, коньковых планок и т. д.
К тому же любая страховая компания откажет в страховке объекта, где качество крепёжных элементов вызывает сомнение.
Видео: монтаж обрешётки и металлочерепицы
От правильного устройства обрешётки под металлочерепицу, а также от использования добротных материалов зависит срок годности кровли, её функциональные и эксплуатационные свойства. А это спокойствие, уют и комфорт во всём доме. Надеемся, что информация, изложенная в этой статье, поможет сделать крышу дома надёжной и долговечной. Удачи вам.
Как рассчитать нагрузки
Нагрузки могут быть постоянными или временными:
- Постоянные — это собственный вес кровли, всех ее конструкций, покрытий, изоляции и т.д.
- Временные — от переносного оборудования, людей, ремонтных материалов, снега, ветра.
При расчете учитывается также действие особых нагрузок — сейсмических, взрывных, в результате пожара или природных катаклизмов. Постоянные, временные и особые нагрузки могут сочетаться, поэтому их суммируют, применяя коэффициенты сочетания. Нагрузки и воздействия, в том числе связанные с климатическими явлениями, определяются по СП 20.13330.2016.
Постоянная
Нагрузка рассчитывается целиком на всю кровлю или на 1 кв.м. К постоянным относятся:
- Вес кровельного покрытия, который можно найти в техническом описании или узнать у производителя. Она указывается в кг/м².
Вес обрешетки, который для разных кровельных материалов может быть в пределах 15-25 кг/м². Это зависит, сплошной будет настил или разреженный.
Утеплитель с изоляцией весит приблизительно 10-20 кг/м². Если теплоизоляция не предусматривается, то ее не учитывают.
Вес самих стропильных ног. Поэтому сразу задаются их параметры, которые определяются из геометрических характеристик кровли и рекомендуемого соотношения поперечного сечения к длине.
Чтобы найти вес всех стропил, плотность древесины умножается на объем одной балки, а затем на их количество. Предварительно нужно знать площадь сечения одного стропила и его длину, а также породу конкретного дерева.
Просуммировав все постоянные нагрузки, необходимо скорректировать полученное значение с повышающим коэффициентом надежности 1,1. Затем эту величину нужно поделить на общую площадь кровли и умножить на грузовую площадь. Это и есть постоянная нагрузка на 1 стропило.
Снеговая нагрузка
Для определения снеговой нагрузки нужно найти нормативный вес снежного покрова по СП 20.13330.2016 для своего региона. Как почистить крышу от снега мы писали тут.
Он указан для горизонтальной поверхности земли. Для перехода на наклонную проекцию нужно учитывать коэффициент µ, который определяется в зависимости от угла ската:
- если наклон меньше или равен 30°, то µ=1;
- при значениях угла от 30 до 60° µ находится в пределах от 0 до 1 (определяется интерполяцией);
- для крутого уклона более 60° µ=0, т.е. снеговая нагрузка не учитывается совсем.
Схемы нормативных снеговых нагрузок
Далее снеговая нагрузка корректируется с учетом коэффициента надежности, который составляет не менее 1,4. Повышение на 40% позволяет сделать запас по прочности на случай экстремального накопления снега.
Ветровая
Воздействие ветра на кровлю зависит от факторов:
- формы и высоты здания;
- угла наклона скатов;
- региона;
- характера окружающей застройки.
Ветровая нагрузка согласно СП классифицируется на основную, пиковую, резонансную и аэродинамическую. При проектировании частных домов можно упростить достаточно сложные расчеты применением коэффициента k, учитывающего изменение давления ветра по высоте и аэродинамического коэффициента с, который принимается по максимуму как 0,8.
Для определения нормативной нагрузки необходимо узнать свой ветровой регион, который может быть от I до VII.
Нормативная нагрузка в зависимости от типа местности и высоты сооружения корректируется коэффициентом k, а также аэродинамическим коэффициентом с.
Коэффициент k может быть как понижающим, так и повышающим. В открытом поле при высоте дома более 10 м он максимальный и составляет 1,25, а в плотной городской застройке для зданий до 10 м он минимальный — всего 0,4.
Аэродинамический коэффициент с определяется в зависимости от угла наклона ската и направления средней скорости ветра. По таблицам приложения СП находится значение для каждого участка кровли как с наветренной, так и подветренной стороны. Далее в расчет включается его максимальное значение коэффициента.
Значения аэродинамических коэффициентов ветровой нагрузки
После умножения нормативного давления ветра на все коэффициенты используется повышающий коэффициент надежности 1,4. Он увеличивает расчетную нагрузку для заложения необходимого запаса прочности.
Сочетание нагрузок
Постоянные и временные нагрузки никогда не действуют одновременно. Нужно найти наиболее вероятное их сочетание. Как правило, используются понижающие коэффициенты от 0,3 до 0,8.
Но в случае расчета стропил такими условностями можно пренебречь и просуммировать постоянную нагрузку с временной. После умножения на грузовую площадь можно приступать к проверке правильности назначенного шага и сечения.
Калькулятор расчета длины стропильных ног
Для расчета длины стропильных ног удобнее воспользоваться специальным онлайн-калькулятором – в сети Интернет есть множество сервисов с подобными возможностями. В его основе заложена известная всем теорема Пифагора, которая позволяет определить длину гипотенузы по известным катетам.
Одним из катетов (для всех типов крыш) является высота конька, конькового уза в шатровой кровле, превышение высоты одного края для односкатных конструкций. Второй катет определяется типом стропильной системы, что детально изображено на рис. 13.
где 1 – односкатная кровля;
2 – двускатная крыша;
3 – вальмовая конструкция;
4 – шатровая стропильная система.
Рисунок 13. Количество и расположение стропил в разных конструкциях крыш
Для расчета нужно выбрать тип кровли, ввести значения высоты конька и ширины здания – все расчеты выполнит онлайн-калькулятор, учитывающий все вышеприведенные зависимости.
Металлочерепица Grand Line Kredo, Полиэстер, мокрый асфальт (RAL 7024) 0,45 ммМеталлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред…
От 522 руб/м²Подробнее
Металлочерепица Grand Line Modern, Полиэстер, сигнально-синий (RAL 5005) 0,4 ммМеталлочерепица в профиле Modern, форма которого приближена к классической керамической че…
От 423 руб/м²Подробнее
Металлочерепица Grand Line Classic, Полиэстер, сигнально-синий (RAL 5005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…
От 509 руб/м²Подробнее
Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…
От 860 руб/м²Подробнее
Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…
От 509 руб/м²Подробнее
Металлочерепица Grand Line Classic, Satin, красное вино (RAL 3005) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…
От 564 руб/м²Подробнее
Металлочерепица Grand Line Kamea, Полиэстер, красное вино (RAL 3005) 0,45 ммМеталлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля…
От 522 руб/м²Подробнее
Металлочерепица Grand Line Kvinta plus, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и…
От 537 руб/м²Подробнее
Устройство обрешетки под металлочерепицу
Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.
На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.
Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.
Виды обрешетки под металлочерепицу
Монтаж обрешетки крыши под металлочерепицу
Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.
Важно очень точно смонтировать ряд досок у карниза, потому что по нему будут равняться все остальные, он должен быть закреплен очень надежно. Шаг между первых двух деревянных реек делают меньше остальных
Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.
Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.
Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять , во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.
Выбор материала
Важно, чтобы пиломатериалы были хорошо высушены, без гнили и насекомых.Обратите внимание, чтобы толщина была одинаковой. Доска, если она плохо или неправильно высушенная со временем перекосится, закручиваясь в винт, а вам это не нужно
Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.
Расчет обрешетки под металлочерепицу
Не забудьте, при , у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.
Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.
При соблюдении всех условий расчета к получившемуся результату обязательно добавляется еще 10%. Это связано с тем, что при монтаже пиломатериал подрезается до нужных размеров, его часть пускается в отходы.
Инструменты
От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:
Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.
Самые частые ошибки
Хотя укладка обрешетки не является супер сложной, но при ее монтаже нередко допускаются грубые нарушения:
- использование некачественных пиломатериалов, имеющих разную толщины, неправильную геометрию;
- шаг обрешетки неравномерный или не соответствует профилю металлочерепицы;
- отсутствие контробрешетки, которое напрямую не влияет на качество монтажа, но впоследствии приводит к быстрому гниению деревянных конструкций.
Нельзя укладывать металлочерепицу по старому настилу под шифер. Необходимо его демонтировать и переустановить доски с другим шагом. Также желательно использовать гвозди, а не саморезы, которые могут быстро поломаться.
Расстояние между стропилами для мансардной крыши
Стропила мансардной кровли на себя принимают вес кровельного пирога, давление снега, ветровую нагрузку.
Но, поскольку чердачное помещение является жилым, то стропильная система имеет оригинальную конструкцию.
Шаг стропил в случае применения мансардной крыши может равняться 120 см, если используется легкий кровельный материал.
Если же материал используется тяжелый, то устанавливают стропильные ноги с интервалом в 60 — 80 см.
Если пролет имеет большую величину – 5 метров и более, то под стропила устанавливают подкосы.
В принципе, расчет шага стропильных ног выполнить несложно.
Большинство онлайн – калькуляторов, которые предназначены для расчета параметров стропильной системы, одновременно рассчитывают и шаг стропил.
Достаточно вбить параметры своей кровли в определенные поля и готово!
Но следует знать, что программы и онлайн калькуляторы существуют как бесплатные, так и требующие оплаты!
Видео о монтаже стропильной системы.
по теме?
Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
