Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

1. Бритва и скальпель требуют угол в 10-15⁰.
2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
3. Классические многофункциональные ножи – 25-30⁰.
4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Самодельный точильный станок из мотора стиральной машины

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

• сам мотор;
• металл для кожуха с толщиной от 2 до 2,5 мм;
• трубочка для фланца;
• камень для заточки;
• гайки;
• пусковой механизм;
• кабель для подключения к электросети;
• уголок из металла или брус из дерева для станины.

Пошаговое описание изготовления станка можете посмотреть в видеоматериале:

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

Материалы для работы

• К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
• В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Удобный вариант для повседневного использованияРазвернутый чертежГотовый домашний станокДругой удобный вариант

Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:

Другие полезные самодельные станки

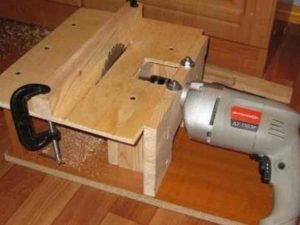

Вам точно нужна будет простая циркулярная пила из обычной дрели. Каждый человек может сделать простую циркулярную пилу с упором параллельного типа, и хотя это не заменит полноценный станок, но сильно выручит на первое время.

Простой мини шлифовальный станок будет незаменим, если требуется обрабатывать небольшие по размеру изделия и заготовки – тут хрупкое и маломощное оборудование точно пригодится.

Не менее важна простая направляющая для ручной циркулярной пилы. Естественно, что есть ручные циркулярки с направляющими в комплекте, но они очень дорогие, поэтому стоит попробовать сделать простую направляющую для ручной циркулярной пилы.

Кстати, из обычной дрели можно сделать еще и ручной фрезер. Его тоже нельзя назвать полноценным, то вместе дешевого инструмента у вас будут возможности дорогого.  Фрезер являются незаменимым инструментом, хотя у начинающих мастеров такого устройства может не быть в наличии. Выход простой – делаем фрезер и пользуемся им до тех пор, пока не купим настоящий.

Сверлильный станок из шуруповерта тоже будет не лишим. Часто при создании разных изделий требуется проделать отверстие под углом в 90 градусов, а проделать это «на глаз» очень и очень сложно. Для этого можно с легкостью использовать шуруповерт, лишь пару часов и в руках у вас будет отличный сверлильный станок. Можно сделать большой станок для сверления на основе дрели.

Новейший верстак

Стандартный верстак сделан из крышки с разными тисками. Эта конструкция нужна для создания изделий своими руками. Она плохо подходит к работе с электрическими приспособлениями из-за того, что заготовки иногда сложно закрепить. Можно приобрести новый компактный верстак MASTER cut 1000 стоимостью 12 тысяч рублей, который должен складываться. На него можно поставить ручные инструменты: циркулярную пилу, лобзик или фрезер. Но потом его нужно будет переделывать. Отличные характеристики у верстака Festool MFT 3. Однако цена 30 тысяч рублей заставляет подумать. Мастер спокойно сможет сделать самодельные инструменты для домашней мастерской, работающие на том же уровне.

• Чтобы изготовить верстак, понадобится качественная фанера без сучков. Толщина должна быть не менее двадцати мм. Присоединив на нем снизу электрический лобзик, можно будет распиливать доски и маленькие бруски вдоль, поперек, под углом, а также делать усложненные криволинейные профили. Приспособления выполняют вспомогательные функции циркулярной и ленточной пил.
• Вначале создается столешница. В ней выпиливается паз в виде дуги для установки направляющей, которую можно будет менять под любым углом. Под лобзик также создается направляющая с прорезью. Ее ширина определяется под размер подошвы приспособления.
• Из фанеры стоит сделать бортики и присоединить их к столешнице для придания полной жесткости. Ножки верстака изготавливается из бруска. Можно сделать каркас из металла, а потом присоединить к нему винтами столешницу. Тогда конструкция выйдет легкой и крепкой. Направляющие внизу крепятся к столешнице специальными гайками для мебели.
• Лобзик ставится снизу крышки верстака, словно вверх ногами. Сверху останется видимой лишь пилка. Для удобства использования лобзика ставится вспомогательный выключатель. Направляющая тоже должна быстро сниматься, чтобы можно было спокойно заменить пилу приспособления. Для простого доступа к нижней части столешницу можно сделать откидной, на шарнирах.
• Верстак займет немного места и может быть поставлен даже дома. Для этого его делают складным, чтобы можно было спокойно разобрать и унести в шкаф или кладовку.

Приспособление для дачи

Для работы на дачном участке или в загородном доме необходим качественный верстак. Столешницу делают из толстой доски длиной до двух метров. Не будет лишним, если ее еще немного закрепить саморезами. Внизу по периметру столешницу обшивают брусом. Ножки стола делают в виде квадратного сечения 120 на 120 мм. Их можно закопать в землю или присоединить к железобетонной основе. Вся конструкция должна обрабатываться антисептиком, к тому же она покрывается олифой.

Когда верстак установлен, на нем монтируют устройства своими руками: направляющие, приборы для крепления заготовок и электрического инструмента.

https://youtube.com/watch?v=k0—UtWeM6w

Особенности фрезерных станков с ЧПУ своими руками

Программное обеспечение считается важной составляющей во фрезерном станке с ЧПУ по дереву своими руками. Чертежи обычной конструкции с учетом этого условия должны включать дополнительные элементы под него:

• порт LPT;
• блок ЧПУ.

Сборка фрезерного станка по дереву для домашней мастерской

На первом этапе составляются для фрезерного станка по дереву своими руками чертежи, которые включают информацию о размещении всех компонентов конструкции, их размеры, а также способы фиксации.

Схема фрезерного станка с ЧПУ

Далее собирается опорная рама из труб, заранее нарезанных на детали необходимого размера. Для скрепления нужно использовать сварочный аппарат. Затем выполняется контроль размерных параметров, чтобы приступить к изготовлению рабочей поверхности.

Действовать нужно в рамках следующей схемы:

На ДВП плиту наносится разметка и вырезается из нее столешница.
Если фреза будет размещаться вертикально, в плите нужно сделать вырез для нее.
Выполняется монтаж шпинделя и электрического двигателя. При этом шпиндель не должен выходить за плоскость рабочей поверхности.
Устанавливается ограничительная планка.

Обязательно перед работой стоит провести испытания станка. Включенный фрезер не должен слишком сильно вибрировать. Чтобы скомпенсировать этот недостаток рекомендуется дополнительно устанавливать ребра жесткости.

Важнейшим требованием к станкам для мастерской является безопасность эксплуатации

Сборка фрезерного станка по металлу своими руками

Пошаговая инструкция по изготовлению самодельного фрезерного станка по металлу:

Колонна и станина изготавливаются из металлического швеллера. В результате должна получиться конструкция П-образной формы, где в качестве нижней поперечины выступает основание инструмента.
Из уголка выполняются направляющие. Материал необходимо отшлифовать и соединить с колонной болтами.
Из профильной трубы с квадратным сечением изготавливаются направляющие для консоли. Сюда нужно вставить штыри, имеющие навинченную резьбу. Перемещение консоли будет осуществляться за счет автомобильного домкрата ромбовидного типа на высоту в 10 см. При этом возможности амплитуды в сторону составляют 13 см, а столешница может перемещаться в рамках 9 см.
Рабочая поверхность вырезается из фанерного листа и крепится винтовым способом. Головки крепежа нужно утопить.
На рабочую поверхность выполняется монтаж тисков, изготовленных из трубы с квадратным типом сечения и металлического уголка, сваренных между собой. В качестве фиксирующего заготовки элемента лучше использовать штырь, покрытый резьбой.

Схема устройства фрезерного станка (а — общий вид, б — кинематическая схема): 1 , 5 — направляющие линейки; 2 — зубчатый сектор; 3 — фреза; 4 — ограждение; 6 — пульт управления; 7 — дополнительная опора шпинделя; 8 — кронштейн; 9 — маховичок подъема кронштейна; 10 — маховичок натяжения ремня; 11 — электродвигатель; 12 — шпиндель; 13 — маховичок настройки шпинделя по высоте; 14 — станина; 15 — переключатель частоты вращения шпинделя; 16 — выключатель; 17 — стол

После этого нужно прикрепить к шпинделю конус (Морзе 2) и выполнить на него установку цангового или сверлильного патрона.

Столярный инструмент своими руками

Двигаемся дальше и переходим к столярным приспособлениям. Те, кто занимается «столяркой», по достоинству оценят бюджетную вайму — незаменимое для любого столяра приспособление для склеивания деревянных щитов.

Как-то раз мне потребовалось склеить много щитов из дерева. Струбцин у меня не было. Поэтому я решил на скорую руку собрать вайму из деревянных брусков сечением 5х5 см и металлических пластин с приваренными гайками «десятками».

Всего пользователь изготовил 3 таких ваймы, этого хватило для склейки щита из дерева размером 1.5х1.7 м и толщиной 18 мм. Чтобы бруски не приклеились к заготовке, под те места, где есть шов, и возможно выступание клея, можно подложить газету или пристрелить степлером полиэтилен.

Чтобы не испортить заготовку, под пластину, в которую упирается винт, нужно подложить прокладку. Ширина склейки регулируется перемещением упорного бруска.

Самодельные приспособления по дереву постоянно совершенствуются. Более продвинутый вариант ваймы, изготовленной полностью из металла, предлагает Alano. Узлы и принцип работы приспособления наглядно демонстрируют следующие фотографии.

Для изготовления такой ваймы нужен сварочный аппарат.

На FORUMHOUSE вы найдете другие разработки и даже чертежи  самодельных приспособлений .

Циклон для столярной мастерской на базе пылесоса

И в завершении материала предлагаем нашим читателям фотоподборку самодельных циклонов, являющихся необходимым устройством при столярных работах.

Вариант 1

Мой первый циклон вышел из строя, и я решил изготовить новый. На всё про всё ушло 20 минут. Чтобы его сделать, я взял использованное ведро из-под шпаклевки и соединяющие фитинги для полиэтиленовых труб. Они и держаться лучше, и закручиваются быстро, обеспечивая герметичность узла.

В качестве фильтрующего элемента использовался масляный фильтр от «Москвича».

Вот  что получилось в итоге.

Вариант 2

А вот мой вариант строительного пылесоса с циклоном. Для прочности усилил ведро изнутри. Оказалось, что для моей шлифмашины отлично подходит сливной шланг от стиральных машин.

Подведя итоги, скажем: чтобы делать самодельные станки и инструменты высокого уровня, необходима способность посмотреть на всякий, казалось бы, ненужный домашний  хлам из гаража и доски из столярной мастерской свежим взглядом. У настоящего мастера и хозяина всё должно идти в дело, а проявив выдумку и фантазию, можно значительно сократить расходы на покупку дорогостоящих «приспособ»,  требующихся для одноразовой или нечастой работы.

В теме на FORUMHOUSE можно ознакомиться с калейдоскопом идей наших пользователей, связанных с изготовлением самодельных станков. Также рекомендуем тему про доработку и восстановление ручных инструментов.

А в этом видео подробно рассказывается о выборе инструментов, необходимых для самостройщика.

Варианты прессов для гаража своими руками

Самодельные прессы для гаража позволяют обрабатывать различные изделия и материалы под воздействием давления. Конструктивно оборудование состоит из цилиндров. В гараже такой станок пригодится для рихтовки или скрепления различных элементов, а также для сгибания листов металла или прессовки картона.

Пример самодельного пресса

Для частного применения достаточно производительности в 10-15 тонн. Чаще всего применяют бутылочный домкрат с предусмотренным ручным насосом, который выступает в роли основного элемента конструкции.

Вот несколько интересных вариантов прессов для гаражей от «самоделкиных»:

Вариант из подручных материаловРельсы тоже пригодятсяГотовая покупная модель
Удобный самодельный пресс

Пресс своими руками из домкрата: чертежи и варианты изготовления

Создать самодельный пресс из домкрата можно двумя способами:

• зафиксировать устройство на основании станины, чтобы осуществлять давление вверх;
• установка домкрата ближе к верху станины для давления вниз.

Вот несколько полезных чертежей для создания собственного домашнего пресса:

Простой вариант конструкции с размерамиС описанием элементовПодробный чертеж будущего прессаПример готового устройства

Чтобы правильно подобрать модель и габариты будущего пресса, необходимо учитывать несколько моментов, связанных с самим домкратом:

• его габариты;
• величину рабочего хода штока;
• толщину стола;
• высоту заготовок для прессовки.

Посмотрите, как правильно собрать пресс из домкрата своими руками в видеоматериале:

Watch this video on YouTube

Вспомогательные приспособления

Кроме активных станков, в которых для приведения в движение рабочего инструмента используют электромоторы, в домашней мастерской используют механизмы с ручным приводом. Интересные или полезные самоделки, столярные приспособления и инструмент, сделанные своими руками, помогут мастеру при изготовлении деталей, сборке узлов, ремонте различных механизмов.

https://youtube.com/watch?v=ckulUixg2w4

К сведению!

В Интернете можно найти много схем и чертежей самодельных аппаратов для обработки металла, дерева и других отделочных материалов.

Мини-пресс

Гидравлический пресс редко применяют в домашнем хозяйстве, но в гаражной мастерской ему найдётся применение. При ремонте автомобиля возникает необходимость силового воздействия для сборки/разборки узлов и механизмов. При разовой работе можно воспользоваться тисками или молотком, но эти методы малоэффективны, а качество соединения будет низким. Если часто приходится работать с плотными посадками, без мини-пресса в мастерской не обойтись.

Приспособление состоит из силовой рамы и гидроцилиндра с маслонасосом. В качестве последнего применяют гидравлический домкрат, рассчитанный на вес грузового автомобиля. Силовую раму собирают из металлических профилей. Её делают цельной, сваривая детали между собой, либо разборной, скрепляя компоненты болтовыми соединениями. В раме предусматривают подвижный стол для изменения расстояния между домкратом и опорной поверхностью, чтобы можно было работать с узлами разных размеров.

Верстак

Чем бы ни планировал мастер заниматься в гараже или подсобном помещении, без рабочего стола ему не обойтись. Его функционал будет зависеть от вида деятельности. В столярной мастерской нужен деревянный верстак, собранный из досок толщиной 40-60 мм и большой рабочей поверхностью. Для сварочных работ изготавливают металлический стол, желательно с поворотной поверхностью. Верхнюю плиту делают из листового проката.

В общем случае мастеру понадобится устойчивый верстак, на котором будут закреплены тиски, предусмотрены места под установку струбцин. Как правило, каркас стола делают из металла. Для этого используют стальные уголки с шириной полки не менее 5 см или квадратные профильные трубы размером 50 х 50 или 60 х 60 мм. Остов делают сварным, исключив резьбовые соединения, которые могут раскрутиться при вибрации. Столешницу собирают из досок толщиной 50 мм. Поверхность шлифуют и красят, если необходимо покрывают тонким листовым железом.

К сведению!

В столе целесообразно предусмотреть выдвижные ящики, в которых можно хранить ручной инструмент и всякую полезную мелочь.

Трубогиб

При работе с металлом иногда нужно придать заготовке изогнутую форму. Фасонные изделия понадобятся при изготовлении теплиц, навесов, заборов и калиток. Гнуть детали вручную невозможно – придать заготовке правильную форму не получится. Требуемый радиус изгиба получают при помощи трехвалкового механизма, основу конструкции которого составляют два опорных и один центральный ролик. Последний осуществляет давление на трубу, положение которого и определяет радиус её изгиба.

Для изготовления трубогиба понадобятся металлические пластины из толстого листа, круглый стальной прокат подшипники, ролики, нажимной механизм. Процесс изготовления:

1. Металлические пластины размещают параллельно на расстоянии 10 см друг от друга. Между собой их скрепляют резьбовыми шпильками или сваркой.
2. К пластинам крепят неподвижные подшипниковые узлы, в которые вставляют круглые оси.
3. В основании конструкции устанавливают нажимной механизм. Он может быть винтового или гидравлического действия.
4. К нажимному механизму крепят подшипники с подвижной осью. На край последней надевают вороток.
5. На осях размещают фасонные ролики.

В мастерскую своими руками можно сделать много станков и приспособлений. Дополнив рабочее место системой удаления пыли и стружки, ярким освещением мастер сохранит своё здоровье и обезопасит процесс

Неважно, какой вариант выбран для обустройства, стоит предусмотреть полочки для инструментов или ящики для оборудования. Главное, чтобы пользоваться механизмами, сделанными своими руками, было удобно, легко и безопасно

Самодельные инструменты и станки

Трубогиб

Приспособление для сгибания металлических труб представляет собой металлический стержень, приваренный к станине. Стержень делаю из отрезка арматуры. Трубу одевают на штырь, а с другой стороны в трубу вставляют длинный отрезок арматуры. Нажимая на рычаг, трубу сгибают под нужным углом. Приспособление годится для небольших отрезков круглых труб.

Приспособление для сгибания профилированных труб

Владельцы тепличных хозяйств знают, насколько важно иметь устройство для сгибания длинномеров из профильной трубы. Выгнутый профиль применяют, как арочную конструкцию для формирования полиэтиленовых покрытий оранжерей

Трубогиб позволяет сэкономить немалые денежные средства на строительстве теплицы. Конструкция состоит из 3 роликов – два являются направляющими, а третий каток выполняет ведущую функцию.

Профильную трубу заводят в проём между двумя колёсами и катком. Каток имеет упор и поворотное устройство в виде рычага или привода электродвигателя.

Изготовление трубогиба своими руками

1. К станине из металла приваривают две оси из отрезков гладкой арматуры, на которые одевают старые автомобильные ступицы.
2. Со ступиц удаляют выступающие фаски, чтобы боковые поверхности роликов были гладкими.
3. В проём между ступицами помещают швеллер полками вверх.
4. В швеллер вкладывают такой же профиль, меньшей ширины полками вниз.
5. К внутреннему профилю сверху приваривают ось, на которую одевают третью ступицу.
6. К станине приваривают вертикальную полку из стального листа.
7. В вертикальной планке прорезают отверстие и запрессовывают в него подшипник.
8. На среднем швеллере сваркой закрепляют гайку.
9. Одним концом стержень винта вкручивают в гайку.
10. Хвостовик винта продевают через подшипник в вертикальной планке.
11. С тыльной стороны планки к хвостовику приваривают поворотную рукоятку.
12. К оси ведущей ступицы приваривают поворотный рычаг.

Станок готов к работе. Между роликами заводят профильную трубу и зажимают её винтом. Поворотным рычагом приводят в движение ролики, которые протягивают трубу, изгибая её. Радиус изгиба устанавливают поворотной рукояткой винта.

Трубогиб из автомобильных ступиц – один из вариантов устройств. Существует много конструкций гибочных устройств. В некоторых моделях ведущий ролик соосно соединяют с валом электродвигателя.

Инструмент самодельщика всколыхнул сеть

Это видео всколыхнуло сообщество любителей изобретений в мировой сети. Мастер годами думал над этой идеей и наконец вынес на всеобщее обсуждение гениальную по простоте и радикально выгодную идею для тех, кто раньше долбил стены перфоратором, реализую свои наклонности дятла и гениального строителя-шлифовщика, а теперь может совершенно бесплатно сделать себя богачом, работая в тиши мастерской в гараже или даже в отдельно стоящем строении.

И при этом не надо тратить деньги и вынимать из заначки деньги, припасенные на пиво. Все это бесплатно – мастер любит показывать всему миру полезняки, которые придумывает.

Модернизация молотка

Частое явление – это выпадение деревянной ручки из гнезда молотка. Один из способов создания надёжного крепления ручки – в верхнем торце ручки делают пропил. Держатель вставляют в гнездо молотка. Пропил заполняют клеем «Момент». В паз вбивают деревянный клин.

Чтобы во время работы не искать гвозди, и тем более – не держать их зубами, снизу в ручку молотка вклеивают круглый магнит. Гвозди на магните всегда будут под рукой работника. Опасно случайное выпадение молотка из руки на высоте. Чтобы такого не случилось, в ручке просверливают отверстие, через которое продевают шнур. В петлю продевают пояс работника.

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

1. Из корпуса стартёра извлекают вал и втулку.
2. Часть вала срезают, оставляя стержень со шлицами.
3. На втулку одевают отрезок трубы, подходящего размера.
4. К концу трубы приваривают обрезок болта равного диаметра.
5. Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Самодельный циркулярный пильный станок

Отрезной станок из болгарки, сделанный своими руками, не уступает некоторым образцам заводского изготовления. Болгарка представляет собой довольно мощную ручную циркулярную пилу.

Станок на основе болгарки выполняет точные резы пиломатериалов и металлопрофиля. Для его изготовления понадобится сам электроинструмент, сварочный аппарат и металлопрофиль.

Пошаговая инструкция сборки станка

1. К отрезку трубы приваривают две металлические планки, в которых просверливают монтажные отверстия.
2. Соответственно, в кожухе болгарки тоже делают два отверстия.
3. Планки прикручивают болтами к кожуху.
4. Делают станину станка из металлического листа с приваренными снизу опорными уголками.
5. Сваркой крепят к станине вертикальный отрезок уголка, в котором просверливают отверстие.
6. К нижнему концу рычага приваривают отрезок уголка и просверливают вместе с трубой насквозь.
7. Болт продевают через отверстия и гайкой затягивают шарнирное соединение вертикальной стойки с рычагом. Дополнительно устанавливают контргайку.
8. В вертикальном положении рычаг болгарки принимает устойчивое положение.
9. В месте соприкосновения пильного диска со станиной делают пропил, чтобы диск мог полностью разрезать заготовку.
10. Ручку электроинструмента переставляют на конец рычага.
11. В качестве дополнительных приспособлений, на станине устанавливают поперечный и угловой упор.

При необходимости электроинструмент снимают со станка и используют циркулярную пилу в ручном режиме.

Самодельная лучковая пила

Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:

Инструменты

• дрель;
• пила-ножовка;
• стамеска;
• молоток;
• нож.

Материалы

• шнур;
• деревянная рейка 20 х 40 мм;
• шплинты – 2 шт.;
• черенок ø 10 мм;
• пильное полотно;
• морилка;
• лак по дереву.

Пошаговая инструкция по изготовлению лучковой пилы

1. Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
2. В боковых ручках стамеской делают пазы.
3. На концах средника стамеской вырезают выступы под пазы.
4. Средник соединяют с боковыми ручками.
5. В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
6. Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
7. В нижних концах боковин делают пропилы – параллельно среднику.
8. В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
9. Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
10. На верхних концах ручек вырезают круговые канавки.
11. На концах двойного шнура делают петли, которые одевают на канавки.
12. Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
13. Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
14. Древесину покрывают морилкой и двумя слоями лака.
15. После высыхания лака пила готова к работе.

Садовый опрыскиватель и вайма

Всё началось с того, что Metamorf потребовалось обработать участок от клещей, а старый ручной опрыскиватель приказал долго жить. Потребовалось срочно купить новый или найти ему замену. Готовясь к обработке и думая о том, что можно сделать, пользователь нашего портала наткнулся на ненужный огнетушитель, завалявшийся в хозяйстве.

Далее действуем так — осторожно раскручиваем огнетушитель, высыпаем остатки порошка и промываем баллон водой. Вместо раструба вкручиваем переходник, в который, в зависимости от необходимости, можно вкрутить ниппель (для закачки воздуха) или насадку (для распыления смеси)

Простое копеечное самодельное приспособление для сбора ягод

Рекомендуем это приспособление для Самоделкиных.

Крыжовник – ягода вкусная и полезная. Само по себе растение вполне неприхотливое, никакого особенного ухода не требует. Ягоды вырастают крупные, собирать их достаточно удобно. И все бы ничего, если бы не колючие ветки крыжовника. Из-за этих огородных “кактусов” раньше руки постоянно были в мелких царапинах. И несколько раз еще подумаешь “а надо ли оно тебе – столько ягод” прежде чем полезешь вглубь куста за урожаем. Но несколько лет назад муж облегчил мне жизнь. Он подсмотрел в интернете одно очень простое, но полезное приспособление для сбора ягод. Для чего оно пригодится и чем полезно?

На самом деле такой сборщик можно использовать не только для сбора крыжовника. Я использую его и для сбора любых других ягод/фруктов в труднодоступных местах, куда так просто рукой не дотянуться. Например, чтобы снять сливы, вишни или яблоки с высоких веток. Как сделать приспособление для сбора крыжовника?Все гениальное – просто! Берем пластиковую бутылку и сбоку вырезаем отверстие в форме капельки. В зависимости от того, для каких ягод/фруктов у вас предназначен сборщик, такой и делаем диаметр капли. Для крыжовника достаточно и 5-7 см, для яблок и слив побольше, чтобы не приходилась долго целиться и стараться попасть в плод. Объем бутылки будет также зависеть от того, что вы будете собирать. Для ягод лучше подойдет бутылка 0,5 л.

Носик капельки должен быть направлен ко дну бутылки. Можно еще сделать надрез пару сантиметров в продолжение носика, чтобы лучше захватывалась веточка. Все, наше приспособление готово! Собирать ягоды будем держа его за горлышко.

Вертикальные держатели инструментов

Каждый умелец стремится организовать своё рабочее место так, чтобы инструменты находились на расстоянии вытянутой руки. Этому способствуют вертикальные держатели.

Держатель гаечных ключей

1. На стене над верстаком крепят деревянную планку. Рейку прикручивают шурупами в дюбели, установленными заранее.
2. В планку вбивают небольшие гвозди с промежутками, равными ширине ручек гаечных ключей.
3. Ключи развешивают на рейке.
4. Шляпки гвоздей удерживают ключи в горизонтальной и вертикальной плоскости.

Держатель отвёрток

1. В отрезке бруса 40 х 40 мм просверливают отверстия соответствующие диаметрам отвёрток, на расстоянии друг от друга 30 – 40 мм.
2. Отрезок бруса прибивают к стене дюбелями так, чтобы отверстия располагались вертикально.
3. В полученные гнёзда вставляют отвёртки. Теперь можно быстро достать нужный инструмент, не покидая рабочее место.

Пояс для стамесок

1. Планку крепят дюбелями к стене.
2. Пояс или ремень прибивают гвоздиками к планке так, чтобы получались своеобразные сквозные карманы.
3. В карманы опускают стамески, через которые проходят только стальные лезвия. Ручки удерживаются ремнем.

В приспособлении можно держать молотки, клещи, пассатижи и другие инструменты.

Самодельная подставка под паяльник

Работая с паяльником, возникает ситуация, когда нужно отложить инструмент. Положить паяльник с раскалённым жалом на столешницу или на какой-либо предмет – всегда рискованно. Самодельная подставка решит эту проблему.

Пример изготовления подставки под паяльник

1. Держатель делают из проволоки в виде спирали. Для этого разгибают проволочную вешалку для одежды.
2. Проволоку наматывают на цилиндрический предмет, диаметром 1,5 – 2 см. Подойдёт ручка стамески или другого инструмента.
3. С одной стороны пружины оставляют свободный конец проволоки.
4. Конец сгибают круглогубцами в петлю.
5. Для основания подставки берут доску 200 х 100 х 20 мм.
6. В основании просверливают сквозное отверстие ø 4 мм.
7. С тыльной стороны доски отверстие рассверливают большим сверлом – под потай головки винта.
8. Винт продевают снизу вверх.
9. На винт одевают петлю пружины и затягивают гайку.
10. В доске коронкой вырезают круги под размер чашечки для свечей либо аналогичных изделий.
11. Стамеской делают выборку древесины в 3 углублениях.
12. В проёмы вставляют чашечки, которые заполняют припоем, оловом и салфеткой для очистки жала.
13. Паяльник вставляют в пружину.
14. В доске делают небольшое отверстие для крепления гибкого стального шнура от светильника.
15. На конце шнура закрепляют зажим, которым фиксируют различные детали для пайки.

Конструкция может иметь другой вид – всё зависит от фантазии и изобретательности автора.

Как использовать самодельные станки и приспособления для домашней мастерской

Применение самодельных станков и приспособлений для домашней мастерской направлено на решение нескольких задач:

• Упрощение процесса обработки металла. В ходе создания предметов быта нередко требуется резчик по металлу или пресс.
• Усовершенствование обработки древесины. Даже чтобы построить небольшой сарай или сделать деревянную полочку для дома, необходима электропила и другие деревообрабатывающие приспособления.

Токарный станок своими руками

Покупать готовый инструмент довольно дорого, поэтому использование самодельных станков и приспособлений для гаража становится с каждым днем все актуальнее. Среди самых распространенных вариантов домашнего инструмента выделяют:

• столярный верстак;
• приспособление для быстрой заточки ножей;
• устройство для заточки металлических сверл;
• сверлильные станки;
• пресс;
• отрезные дисковые станки.

Самостоятельно собранный сверлильный станок

Вот несколько фото инструментов и приспособлений своими руками от «самоделкинов»:

1 из 4

Сверлильный станок из подручных инструментов

Инструмент для загиба профильных труб
Станок для холодной ковки

Инструмент для заточки лезвий
