Устройство плавного пуска электродвигателя. пример применения

Практический результат

Устройство работает уже в течение многих лет, при этом заметно увеличился срок службы ламп накаливания (в несколько раз). А ещё эта система может продлить срок службы популярных галогенных ламп с цоколем E27.

Схема снижения мощности простая на симисторе

Можно поставить настройку на ограничение мощности (например наполовину), в рамках экономии, что даст достаточное освещение подсобных помещений и обеспечит облегчённый режим работы. Схема упрощённого модуля выше. За 10 лет эксплуатации с 5-ю лампами накаливания в люстре (5x100W), только один раз был заменен симистор. Сами лампочки исправно светят до сих пор на 80% мощности.

Зачем понадобился плавный пуск двигателя

Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.

Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.

Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.

Всего на котельной два идентичных котла, но во втором установлены частотники на насосы. Котлы (точнее, парогенераторы) вырабатывают пар с температурой более 115 °С и давлением до 14 кгс/см2.

Жаль, что конструкцией котла в электросхеме не предусмотрено было плавное включение двигателей насоса. Хотя котлы итальянские, на этом было решено сэкономить…

Повторюсь, что для плавного включения асинхронных двигателей мы имеем на выбор такие варианты:

• схема «звезда-треугольник»
• система плавного пуска (мягкий пуск)
• частотный преобразователь (инвертор)

В данном случае необходимо было выбрать тот вариант, при котором бы было минимальное вмешательство в рабочую схему управления котлом.

Дело в том, что любые изменения в работе котла должны быть обязательно согласованы с производителем котла (либо сертифицированной организацией) и с надзорной организацией. Поэтому изменения должны быть внесены незаметно и без лишнего шума. Хотя, в систему безопасности я не вмешиваюсь, поэтому тут не так строго.

Мои постоянные читатели знают, что теперь, после сдачи экзаменов в Ростехнадзоре, я имею полное право выполнять работы по КИПиА в котельной.

Bt136 600E: схема включения регулировки напряжения

Дешёвые болгарки, не обладающие достаточной мощностью, производители не обременяют схемами включения регулировки напряжения, иначе такие болгарки уже были бы не из дешевых. При пуске болгарки, если он плавный, процесс осуществляется через переходник, соединенный контактами с блоком выпрямителя. Блок выпрямителя преобразовывает ток.

Регулятор оборотов позволит долго работать без перегрузки инструмента

Но иногда болгарку имеет смысл модернизировать с помощью установленной схемы. Электросхема собирается достаточно просто. Сделать ее не сложно, и в готовую схему можно при желании подключать не только болгарку, но любой другой инструмент. Однако в инструменте должен быть коллекторный двигатель, а не асинхронный.

Самодельный подход к созданию схемы будет заключаться в следующем:

• Для начала работы следует скачать плату, если её нет;
• В качестве силового звена используется симистор Bt136 600E;
• При работе симистор будет нагреваться, чтобы этого избежать, устанавливается теплоотвод;
• Используемые резисторы дают сопротивление току, обеспечивая токогашение;
• Настройка регулятора происходит за счет многооборотного подстроечного резистора;
• Для проверки следует подключить лампочку;
• После подключения лампочку необходимо отключить – симистор должен быть холодным;
• Подключение полученной схемы к болгарке.

Если правильно подключена плата, симистор и резисторы УШМ должны запускаться плавно, а также использование частоты вращения должно регулироваться. После этого можно апробировать болгарку в деле. Подобные знания могут понадобиться при ремонте неисправностей электродвигателя. Например, когда повышается напряжение или имеет место неправильная балансировка.

Самодельные варианты

Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Схема 1. Электросхема внутреннего блока с регулировкой оборотов и плавным пуском (схема электрическая принципиальная)

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Схема 2. Схема плавного пуска электроинструмента

Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Основной функцией конденсаторов C1 и C3 является защита и управление микросхемой. Симистор следует подбирать, руководствуясь следующими характеристиками: прямое U должно составлять 400..500 В и прямой ток должен быть не менее 25 А. При таких номиналах радиоэлементов к УПП возможно подключать инструмент с мощностью от 2 кВт до 5 кВт.

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

Основные параметры и характеристики УПП

Ниже в тексте будут приведены схемы аппаратов плавного запуска для изучения и собственноручного изготовления. Для тех, кто не готов осуществить плавный пуск асинхронного электродвигателя своими руками, полагаясь на готовое изделие, будет полезной информация о существующих разновидностях софт стартеров.

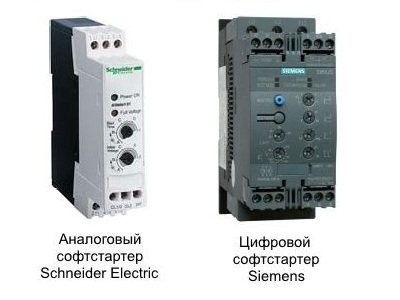

Пример аналогово и цифрового УПП, в модульном исполнении (устанавливается на DIN-рейку)

Одним из главных параметров при выборе УПП является мощность обслуживаемого электромотора, выраженная в киловаттах. Не менее важным является время разгона и возможность регулировки интервала запуска. Данными характеристиками обладают все существующие софт стартеры. Более совершенные УПП являются универсальными и позволяют настраивать параметры мягкого запуска в широком диапазоне значений относительно характеристик двигателя и требований технологического процесса.

Пример универсального софтстартера

В зависимости от типа софт стартера в них могут присутствовать различные опции, повышающие функциональность аппарата и позволяющие осуществлять контроль работы электродвигателя. Например, при помощи некоторых УПП возможно осуществление не только плавного запуска электромотора, но и его торможение. Более совершенные софт стартеры осуществляют защиту двигателя от перегрузок и позволяют также регулировать вращательный момент ротора при пуске, останове и работе.

Пример различий в технических характеристиках различных УПП от одного производителя

Разновидности софт стартеров

По способу подключения УПП подразделяются на три вида:

1. Однофазные. Регулируют пусковое напряжение на одной фазе для уменьшения пускового момента. Обладают ограниченной функциональностью и не снижают пусковой ток. В виду удешевления полупроводниковых силовых ключей, однофазные УПП применяются редко.

   Структурная схема однофазного УПП

2. Двухфазные. Осуществляют регулировку пускового тока по двум фазам, что позволяет улучшить динамические характеристики запуска двигателя, но не решают проблему с несимметричной «просадкой» напряжения. Используется в основном радиолюбителями, осуществляющими плавный пуск асинхронного электродвигателя своими руками, схема устройства приведена ниже.

   Структурная схема двухфазного УПП

3. Трехфазные. Дают максимально возможное уменьшение пускового момента, снижая пусковой ток до минимально возможной трехкратной перегрузки. Позволяют осуществлять большой набор функций помимо плавного разгона – регулировку момента, торможение, слежение за параметрами, дистанционное управление, защиту от тепловых перегрузок, и т. д. Структурная схема трехфазного УПП

УПП своими руками

Для самостоятельного изготовления УПП используемая схема плавного пуска асинхронного двигателя своими руками будет зависеть от возможности и навыков мастера. Самостоятельное смягчение пусковых перегрузок при помощи автотрансформатора доступно практически любому пользователю без специальных знаний, но данный способ является неудобным ввиду необходимости ручной регулировки старта электродвигателя. В продаже можно встретить недорогие устройства плавного запуска, которые придется самостоятельно подключить к электроинструменту, не обладая глубокими познаниями в радиотехнике. Пример работы до и после софт стартера, а также его подключение показано на видео ниже:

Для мастеров, обладающих общими знаниями в электротехнике, и владеющих практическими навыками электромонтажа подойдет для собственноручного осуществления плавного запуска схема переключения «звезда-треугольник». Данные схемы, несмотря на их солидный возраст, широко распространены и успешно используются по сей день ввиду простоты и надежности. В зависимости от квалификации мастера в сети интернет можно найти схемы УПП для повторения своими руками. Пример схемы относительно простого двухфазного УПП

Современные софт стартеры имеют внутри сложную электронную начинку из множества электронных деталей, работающих под управлением микропроцессора. Поэтому для изготовления аналогичного УПП своими руками по имеющимся в сети интернет схемам необходимо не только мастерство радиолюбителя, но и навыки программирования микроконтроллеров.

Плавный Пуск и Бесконтактный реверс DC-электродвигателя

Сегодня рассмотрим довольно простую схему устройства управления двигателем постоянного тока, которая позволяет осуществлять его плавный запуск и останов, а также менять направление вращения без использования механических или релейных переключателей. Применение такая схема может найти самое широкое, это и робототехника, и различные станки, или механизмы, использующие двунаправленное механическое вращение.

В качестве интерфейса управления человек-машина здесь выступает манипулятор в основе которого лежит обычный переменный резистор (потенциометр), это может быть, например, так называемый « джойстик », который находясь в среднем положении останавливает вращение, а при крайних — плавно запускает электродвигатель в прямом и обратном направлении.

Сразу обозначу с какими электродвигателями может работать эта схема, в плане мощности. На схеме представлен вариант для 12-ти вольтового электродвигателя, питание электродвигателя и схемы управления общее. Мощность ограничена способностью транзисторов силового H- моста рассеять выделяемую тепловую энергию, т.к. они работают в крайних положениях манипулятора в линейном режиме. При мощности электродвигателя 320 Вт , силовой H -мост должен будет рассеять около 50 Вт , что вполне приемлемо для корпуса TO-220 .

Схему условно можно разделить на 4 функциональных части: силовой мост ( H-bridge ) через который запитан электродвигатель; компараторы напряжений DA1.3 и DA1.4 с которых управляется мост; генератор треугольного напряжения DA1.2 ; узел установки напряжения смещения

Работа силового моста, в « буржуинском » наименовании « H-bridge », подробно описана во многих технических источниках. Напомню, что при вращении электродвигателя, одновременно работают только два транзистора из противоположных плеч, например, VT1 и VT4 . Для смены направления вращения, VT1 и VT4 необходимо закрыть, а VT2 и VT3 открыть.

Управляются пары транзисторов моста через два компаратора DA1.3 и DA1.4 . Управляющее напряжение на их выходах при среднем положении резистора R2 противоположное: DA1.4 — +12B , DA1.3 — -12В — пары транзисторов моста закрыты, двигатель остановлен. При крайних положениях R2 , напряжение с одного из компараторов станет близким к нулю, что позволит открыться соответствующей паре транзисторов.

Опорное напряжение для компараторов берётся с цепи R7R8R9 на прямой вход DA1.4 и инверсный DA1.3 . На два других входа поступает пилообразное напряжение с частотой

270 Гц , амплитудой около 2В и постоянной составляющей от 1 до 5В с генератора на DA1.2. Постоянная составляющая регулируется как раз потенциометром R2 через DA1.1 . Делитель R7R8R9 рассчитан таким образом, чтобы в промежуточных состояниях резистора R2 от середины до максимального значения и минимального, напряжение с выходов одного из компараторов прежде чем стать близким к нулю модулируется частотой генератора DA1.2 , и как итог в зависимости от уровня постоянной составляющей (напряжения смещения) с DA1.1 принимает форму ШИМ . Это и позволяет плавно запускать и останавливать электродвигатель.

Печатная плата показана на рисунке сверху. Теплоотвод от транзисторов должен быть рассчитан на рассеивание тепловой энергии, в зависимости от мощности электродвигателя. Напомню, что при использовании электродвигателя 12В , 320 Вт , она составит 50 Вт .

Источник

Как заменить графитовые щетки

На основании практических данных установлено, что наиболее уязвимой частью в техническом устройстве, в том числе и в 1100Э, являются графитовые щетки. Их срок службы составляет не более 2 лет. Чтобы произвести замену старых щеток на новые, не нужно обладать опытом. Такая манипуляция не составит большого труда даже для неопытного человека. Для изучения состояния щеток нужно открыть корпус инструмента, в том числе 1100Э.

Если техническое устройство изготовлено специализированной фирмой, то щетки могут удерживаться с помощью пружины. Чтобы произвести извлечение щетки, нужно эти пружины прижать отверткой. Если же изготовителем инструмента является Китай, то в этих местах расположены заглушки, которые тоже убираются с помощью отвертки, и только после этого щетка легко снимается. Чтобы определить, какую щетку нужно приобрести, рекомендуется взять снятую деталь с собой в магазин и соответственно в нем подобрать аналогичную, четко по заданным параметрам. При вставке щетки в болгарку необходимо эти действия выполнять плавно, не спеша

Важно при этом обратить внимание, что она ни за что не цепляется и ровно устанавливается в гнездо

По образу и подобию установки первой щетки, можно поставить и вторую. После этого необходимо проверить расположение проводов в техническом устройстве, чтобы они нигде не пережимались. Теперь корпус можно закрыть и включить машинку в тестовом режиме.

Как подключить электроинструмент? Такой вопрос очень часто возникает при ремонте электроинструмента когда нет электрической схемы, прибор частично или полностью разобран, разукомплектован и вдобавок подвергался неоднократному, неумелому ремонту.

Провода торчат в разные стороны, некоторые из них соединены между собой, концы других оголены. Казалось бы, что в этом хаосе, в котором нет никакой логики, невозможно разобраться.

На самом деле, правильно и без проблем подключить можно любой электромотор, даже не зная схемы. Нужно только знать его тип, особенности конструкции и хотя бы основы теории.

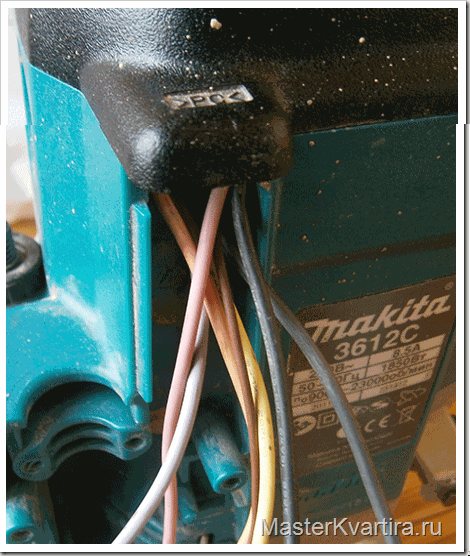

Покажу это на примере подключения фрезера Macita3612C.

Кажется, что в этом хаосе проводов без схемы невозможно разобраться, но поверьте, это не так. Более того, без некоторых проводов можно обойтись, а некоторые просто не нужны.

Иногда, при ремонте или восстановлении работоспособности электроинструмента возникает необходимость подключить устройство к сети при этом сохранив весь тот функционал каким, электроинструмент обладал изначально, но из корпуса только торчат провода, причём довольно много (в моём случае 6), а электрической схемы нигде не удается найти. Что делать? На самом деле, всё не так страшно и сложно.

Отличительный признак коллекторного электродвигателя коллекторный узел.

Вовсе не обязательно знать что и как было сделано изначально. Для того чтобы подключить электромотор инструмента нужно сделать следующее:

1. Найти питающую цепь.
2. При необходимости подключить конденсаторы.
3. Подключить коммутирующее устройство.

Методика нахождения проводов питания

В ручном электроинструменте любого предназначения, как правило, используется универсальный коллекторный электродвигатель (УКД). Универсальность эта весьма условна и означает только то что двигатель теоретически может работать от постоянного и от переменного тока. На практике при ремонте, эту особенность не применишь, важнее знать принципиальную схемы УКД. Взглянув на которую можно сделать важный практический вывод.

Один из пучка входящих в корпус двигателя проводов непременно должен быть подключён к одной из обмоток статора, а через неё к контактной площадке щётки.

Схема плавного пуска электродвигателя болгарки своими руками

У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.

Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.

Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.

Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.

Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.

Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство ? простота.

1. Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
2. Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
3. Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
4. Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
5. Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.

Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.

У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.

Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.

К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.

Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.

Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).

Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.

Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.

ПРЯМОЙ ПУСК АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

Как уже было сказано выше, прямое включение обмотки асинхронного двигателя может применяться только при низкой мощности. В этом случае пусковой ток превышает номинальный в 5-7 раз, что не является проблемой для коммутационного оборудования и электропроводки.

Основной проблемой прямого пуска становится подключение нескольких электродвигателей к маломощной подстанции или генератору.

Включение в сеть нового электродвигателя может вызвать настолько сильную просадку напряжения, что уже работающие двигатели остановятся, а новому мотору не хватит пускового момента, чтобы стронуться с места.

Пусковой ток асинхронного двигателя достигает максимального значения в момент включения и плавно снижается до номинального по мере раскрутки ротора.

Следовательно, для уменьшения времени перегрузки сети асинхронный двигатель должен включаться с минимальной нагрузкой, если это возможно.

Мощные токарные станки, гильотины для рубки металла не имеют фрикционных муфт, и все их вращающиеся механизмы раскручиваются в момент включения электродвигателя.

В этом случае длительные просадки напряжения приходится прямо закладывать в проектируемое для них электроснабжение.

Способы пуска асинхронных электродвигателей

Для запуска асинхронных двигателей используется разные методы. На практике наибольшее распространение получили следующие способы: Б.

• Изменение конструкции электродвигателей (роторы с глубокими пазами, типа “двойная беличья клетка”).
• Прямой пуск.
• Запуск на пониженном напряжении.
• Частотный пуск.

Двигатели специальной конструкции существенно дороже обычных электрических машин, что сильно ограничивает их применение.

Прямой запуск

Самая простая схема пуска асинхронных электрических машин с короткозамкнутым ротором – непосредственное подключение к сети. Подача напряжения на статорные обмотки осуществляется замыканием силовых контактов магнитного пускателя или контактора.

При прямом пуске электрической машины момент силы на валу значительно меньше номинального. Кроме того, запуск на полном напряжении вызывает броски тока и снижение напряжения. Прямой запуск применяется:

• При низкой мощности электрической машины.
• Для технологического оборудования, не нуждающегося в плавном разгоне.
• Для механизмов с запуском без нагрузки.

Такой способ непригоден для приводов инерционного оборудования, устройств нетребовательных к величине пускового момента, при ограниченной мощности электросети.

Пуск на пониженном напряжении

Запуск асинхронных электрических машин на сниженном напряжении реализуется при помощи нескольких схем:

Переключением обмоток статора “звезда-треугольник”.
Подключением через трансформатор.
Включением в цепь обмоток статора пусковых резисторов или реакторов.

Принцип действия первой схемы основан на пуске электрической машины при подключении обмоток “звездой”. После разгона двигателя коммутационные аппараты переключают их на “треугольник”. Этим достигается 3-х кратное снижение пускового тока.

При этом пусковой момент на валу также снижается более чем на 30%. Кроме того, преждевременное переключение также вызывает скачки тока до величин, возникающих при прямом запуске. Такой способ также непригоден для инерционного оборудования и установок, запускаемых под нагрузкой.

Для устранения недостатков электродвигателей с короткозамкнутым ротором также применяют автотрансформаторные схемы пуска.

При этом устройство для преобразования напряжения включают последовательно в цепь обмоток электрической машины. Эта схема обеспечивает плавный разгон и уменьшение пускового тока. Через автотрансформаторы подключают приводы мощных установок и оборудования со значительным моментом сопротивления.

Высокая стоимость элементов схемы, скачок тока при переходе на полное напряжение ограничивают ее применение.

Широко применяются также реакторные и резистивные схемы пуска. Для снижения напряжения к обмоткам последовательно подключают резисторы или катушки, обладающие реактивным сопротивлением. Запуск осуществляется при включении в цепь последовательно включенных элементов с активным или индуктивным сопротивлением.

При разгоне двигателей реакторы и пусковые сопротивления постепенно шунтируются и выключаются из цепи. Недостатком этого метода является высокая стоимость оборудования, значительно сниженный пусковой момент.

Частотный пуск

Такой способ старта и разгона основан на зависимости момента и скорости вращения вала электродвигателя от частоты питающего напряжения на обмотках. Для изменения этой характеристики применяют частотные преобразователи. Запуск через ПЧ решает все проблемы старта и разгона асинхронного электродвигателя. Однако, эти устройства имеют высокую цену, большие габариты, а также являются источником высших гармоник.

Как подключить к болгарке регулятор

Для подключения самодельного регулятора мощности не требуется особых знаний, и любой домашний мастер справится с этой задачей. Устанавливается модуль в разрыв одного провода, через который идет питание на болгарку. То есть один провод остается целым, а в разрыв второго впаивается регулятор.

Если места в болгарке очень мало, то регулятор можно разместить снаружи инструмента, как показано на следующем фото.

Также регулятор можно поместить в розетку и использовать ее, чтобы уменьшить обороты не только у болгарки, но и у других электроприборов (дрели, точила, фрезерного или токарного станка по дереву и т.д.). Делается это следующим образом.

1. Приобретите в магазине электротоваров распределительную коробку (подойдет с размерами 65х65х50 мм).

2. Также следует купить наружную розетку небольших размеров и сетевой кабель с электрической вилкой.
3. В боковой стенке распределительной коробки просверлите отверстие для вставки в него регулятора переменного резистора.
4. Плата заводского регулятора или самодельное устройство размещается внутри распределительной коробки. Все выступающие части в коробке, мешающие монтажу, можно срезать.
5. Розетку следует закрепить на крышке распределительной коробки, предварительно протянув провода внутрь последней.
6. На рисунке выше можно увидеть, что провода сетевого кабеля касаются радиатора, который при работе нагревается. Поэтому на него одета трубка из ПВХ. Но лучше, если просверлить для сетевого кабеля отверстие в другом месте, чтобы исключить контакт его с радиатором.

На следующих фото показано, как будет выглядеть готовая розетка, имеющая встроенный регулятор оборотов болгарки, которую можно использовать и для других электроприборов.

Вместо распределительной коробки можно использовать любой пластиковый корпус подходящего размера. Также короб можно изготовить самостоятельно, склеив куски пластика клеевым пистолетом.

Заключение

УПП разработаны и созданы, чтобы ограничить увеличение пусковых технических показателей двигателя. В противном случае нежелательные явления могут привести к повреждению агрегата, сжиганию обмоток или перегреву рабочих цепей

Для длительной же службы, важно чтобы трехфазный мотор работал без скачков напряжения, в режиме плавного пуска

Как только индукционный мотор наберёт нужные обороты, посылается сигнал к размыканию реле цепи. Агрегат становится готов к работе на полной скорости без перегрева и сбоев системы. Представленные способы могут быть полезными в решении промышленных и бытовых задач.
