Простой плуг для минитрактора своими руками и его чертежи

Техника безопасности

В процессе эксплуатации самодельного плуга необходимо соблюдать соответствующие меры безопасности. Среди них можно выделить наиболее важные пункты.

• в момент движения плуга по борозде недопустима его настройка по высоте, очистка колеса и лемеха от земли и другие манипуляции, связанные с участием человека;
• все узлы соединений должны быть надежно закреплены – люфт недопустим;
• необходимо осуществлять своевременную очистку механизмов и заточку режущих элементов;
• все действия производить только с обездвиженным плугом при выключенном тракторе.

Для обеспечения безопасности труда важно производить работы, соответствующие техническим характеристикам конкретного аграрного механизма. Превышение нагрузок может привести к быстрому износу, повреждениям агрегата и нанесению вреда здоровью человека

О том, как сделать плуг на мини-трактор своими руками, смотрите в следующем видео.

Плуг для минитрактора необходим для того, чтобы обрабатывать землю перед посадкой растений. Наличие агрегата позволяет повысить производительность труда. В магазинах представлен широкий выбор сельскохозяйственных инструментов, поэтому владельцы приусадебных участков найдут технику для сада и огорода. С ее помощью можно быстро обработать участки земли большой площади.

Для работ в саду подходят минитракторы, они имеют навесное оборудование. Купив плуг, можно быстро вспахать землю, подготовить ее для посадки растений.

Особенности самодельной модели

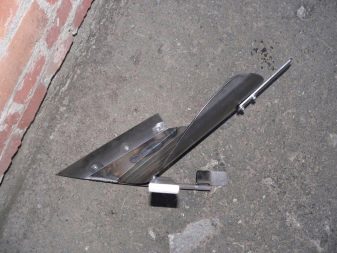

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата

После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Плуг для трактора в частном хозяйстве

Почти для всех работ в сельском хозяйстве необходим хороший плуг. Конечно, данное приспособление без труда можно купить в специализированном магазине. Но не каждый фермер способен оплатить такие расходы. К тому же этот инструмент используется редко. Минитрактор с плугом поможет вспахать землю на небольшом поле с минимумом затрат на горючее.

Самодельный плуг

В таком случае верным решением будет собственноручно сделать оборудование для минитрактора. Умельцам выполнить такую работу будет несложно – необходимо подобрать подходящий для этого дела материал и точно выполнять все правила изготовления. Многие думают, что плуг для минитрактора своими руками сделать трудоемко. Все неудачные попытки являются результатом плохих познаний в геометрии у начинающих мастеров. На фото показана схема создания чертежа для расчетов на двухкорпусный плуг для минитрактора.

Также в условиях домашнего гаража эту вещь сделать труднее, так как не всегда под рукой есть подходящие материалы. Для положительного результата важен навык в этом деле. Существуют разные модели плугов на минитракторы: роторный, оборотный, двухкорпусный. В зависимости от того, какой вариант вы хотите собрать своими руками, необходимо подобрать соответствующие инструменты и разработать схему.

Монтаж стойки для плуга

Следующим этапом является установка стойки для плуга. Чтобы установить стойку, понадобится с краю трубы с обеих сторон просверлить одно отверстие. Оно должно иметь форму прямоугольника и параметры 31х16 мм. Именно в него и устанавливается стойка. Те стороны, которые менее широкие (боковые), также нужно просверлить целиком, диаметр отверстия должен составлять 10,2 мм. В них закрепляются ручки.

Рукояти для плуга создают в отдельности. Для их изготовления потребуется железная труба в полдюйма. Размеры и углы изгибов подбираются индивидуально под человека, который будет работать с плугом.

Регулировка плуга на минитрактор происходит с помощью управляющей ручки. Конструирование ручек происходит таким образом. Для начала следует расплющить края трубы с помощью молотка. После чего в них проделываются отверстия с диаметром 10.2 мм и ручка крепится к раме на болты, которые вставляются в просверленные отверстия. Чтобы было удобнее задавать направление плугу, сверху на ручки наматывают гидроизоляционную ленту либо оклеивают резиной то место, где оператор будет держаться руками. Чтобы вся конструкция была более надёжной, поперечно к раме приваривают ещё одну полудюймовую трубу.

Разновидности плугов, их достоинства и недостатки

• по способу вспашки;
• по способу агрегирования.

По последнему показателю устройства могут быть полунавесными, навесными и прицепными. Каждый из описанных типов имеет своими достоинства и недостатки.

Прицепной плуг приводится в действие лишь с помощью транспортных колес. Сегодня в сельском хозяйстве используется редко, так как основная масса минитракторов оборудована навесной системой с установленным гидроцилиндром. К достоинствам относится тот фактор, что, как утверждают агрономы, после обработки земли этим плугом пашня становится более равномерной и гладкой. Недостатком прицепного плуга является довольно большой угол разворота, что препятствует его использование одновременно с полунавесными и навесными в одном загоне.

Навесной плуг поднимается лишь с помощью тракторной навески. Размер и число корпусов варьируется с учетом уровня тяги трактора. К достоинствам данной модели относят малый вес конструкции, небольшой угол поворота, да и конструктивных частей в нем меньше. Недостатком считается то, что минитрактор не может поднять и установить в транспортное положение плуг с большим количеством корпусов.

Полунавесной плуг устанавливается в транспортное состояние с помощью тракторной навески и непосредственно колес плуга. К достоинствам относится довольно большое число корпусов. К недостаткам: большой угол поворота и довольно большое количество конструктивных элементов и деталей.

По способу пахоты делятся на оборотные плуги (для гладкой вспашки) и необоротные (загонный вариант передвижения).

Общие характеристики

Плуг по своему предназначению бывает нескольких видов:

• ручной – для пахоты мягкой земли малой площади;
• конный – применяется в ситуациях, когда нужно обработать землю, доступ к которой ограничен для спецтехники;
• с канатной тягой – помогает обрабатывать почву в труднодоступных местах, например, в горах или на болоте;
• навесной – работает в связке со специальной техникой, позволяет снизить радиус разворота во время последовательного вспахивания;
• прицепной – плуг общего назначения.

Упомянутые виды плугов, в свою очередь, подразделяются на следующие подвиды:

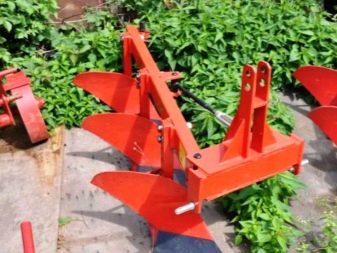

• однокорпусный;
• двухкорпусный и более;
• дисковые – оборотные;
• роторные.

Общепринятая конфигурация инструмента для вспахивания, который можно сконструировать своими руками, отражена на рисунке 1.

Основные части конструкции корпуса имеют следующие детали:

• долото – накладка на режущую часть;
• лемех – съемный «нож»;
• крыло, грудь и перо отвала;
• углосним – срезает углы с пластов почвы;
• стойка – крепежный элемент.

Современные технологии позволяют изготовить плуг своими руками. Можно сконструировать его по своим чертежам или модифицировать готовый под свои нужды. Орудие труда, изготовленное самостоятельно, обладает рядом преимуществ и характерными конструктивными особенностями.

Как отрегулировать плуг на мотоблоке?

От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:

• настроить глубину вспашки;
• отрегулировать наклон полевой доски:
• настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт. Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

1. Поставить мотоблок с плугом на несколько подставок;
2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

На что следует обратить внимание при работе с плугом

1. Во время работы предельные цепи плуга должны быть не в натяжку. Так плуг может колебаться влево и вправо, и обработка почвы будет более качественной. Но эти колебания не должны быть сильными.
2. Для увеличения веса при более твердой почве на раму плуга монтируют металлический диск, тем самым утяжеляя плуг.
3. Грязь и сорняки, которые попадают на корпус стоит очищать, иначе они будут увеличивать силу сопротивления и мешать вспашке.
4. При каждом повороте или поднятии на уровень выше, следует сначала поднять плуг.
5. Смазывать подшипники плуга нужно каждый день.
6. Не стоит забывать, что подвесной плуг достаточно большой и при поворотах нужно быть внимательным, чтобы не задеть человека.
7. Все работы с поднятым плугом нужно проводить, подставив под него дополнительные опоры. Вес плуга большой и если он случайно опуститься во время технических работ, то просто убьет человека.
8. Стоять на механизме плуга сверху во время работы опасно для жизни.
9. Лезвия плуга можно затачивать точильным камнем.
10. После каждой работы плуг нужно тщательно очистить вымыть, просушить и смазать.

Разновидности плугов

Плуг на трактор можно приобрести готовый, но есть возможность сделать его своими руками. Обработка земли является сложной операцией, которую выполняют перед посевом сельскохозяйственных культур и после сбора урожая.

Модели плугов разные, но их объединяет строение. Изделие имеет лемех, выполненный из металла, им переворачиваются пласты земли. Мотоблок едет по полю, а лемех тянется за ним, при этом переворачивается верхний пласт земли, уничтожаются сорняки. Это происходит потому, что их корни подрезаются лемехом, в результате сорные растения после вспашки оказываются глубоко в земле. Они не могут прорасти и погибают.

В процессе вспашки происходит рыхление земли, она становится рассыпчатой и насыщается кислородом. Есть разные виды плугов, поэтому при выборе инструмента нужно учитывать площадь земельного участка, тип почвы и другие показатели, тогда качество обработки земли будет высоким.

Разновидности плугов

Плуг на трактор можно приобрести готовый, но есть возможность сделать его своими руками. Обработка земли является сложной операцией, которую выполняют перед посевом сельскохозяйственных культур и после сбора урожая.

Модели плугов разные, но их объединяет строение. Изделие имеет лемех, выполненный из металла, им переворачиваются пласты земли. Мотоблок едет по полю, а лемех тянется за ним, при этом переворачивается верхний пласт земли, уничтожаются сорняки. Это происходит потому, что их корни подрезаются лемехом, в результате сорные растения после вспашки оказываются глубоко в земле. Они не могут прорасти и погибают.

В процессе вспашки происходит рыхление земли, она становится рассыпчатой и насыщается кислородом. Есть разные виды плугов, поэтому при выборе инструмента нужно учитывать площадь земельного участка, тип почвы и другие показатели, тогда качество обработки земли будет высоким.

Геометрические параметры разработки

При желании изготовить плуг своими руками обратите внимание на такие важные показатели, как размеры и форма режущей части. Именно они определяют эффективность погружения агрегата в почву и объёмы перерабатываемой земли

Если выполняется вспашка, плуг не должен выходить наружу или зарываться в грунт слишком глубоко, уходить вбок и отклоняться от заданной траектории. Ключевыми конструктивными свойствами, которые требуют повышенного внимания, являются следующие:

• угол кромки, которая входит в землю;
• угол величины изгиба лопастей.

Хороший угол кромки обеспечивает лёгкое вхождение приспособления в почву и фиксацию заданного положения. В большинстве случаев он держится на отметке 40 градусов. При слишком остром угле плуг выскальзывает наружу, а если угол большой, он банально не может решать поставленные задачи. В итоге земля начнёт застревать. Изгиб лопасти влияет на переворачиваемый стол, или угол отвала. Несложно догадаться, что чем больше размеры лопасти, тем больше земли она может обрабатывать за один раз. Правда, в таком случае нагрузка на минитрактор возрастает. Наилучшими показателями углов наклона являются градусы от 25 до 130.

Что касается рабочей части плуга, то в её качестве используется лемех, способный принимать на себя основную нагрузку. Его выполняют из прочной толстолистной стали. Что касается формы, то она может быть цилиндрической, полуцилиндрической или винтовой. Углы изгиба соответствуют углам наклона лопасти. К лемеху прикрепляют крепление держателя.

Как настроить плуг на минитрактор

После того как агрегат будет установлен, приступают к его настройке. Регулировка плуга на минитрактор должна быть сделана обязательно. Каждый элемент следует проверить, смазать маслом. Внимательно осматривают колеса на плуге, закручивают шурупы на всех элементах конструкции.

Настройка плуга может быть выполнена своими силами. Необходимо проверить каждое крепление, отрегулировать угол поворота. Если агрегат будет использован на тяжелых почвах, его нужно утяжелить. Это делают путем установки металлического диска, его монтируют на раму. Для того чтобы правильно отрегулировать изделие, делают следующее:

1. Настраивают глубину. На внешней части трубы расположен болт, позволяющий осуществить регулировку колес. Если крутить его по часовой стрелке, будет увеличена глубина обработки почвы.
2. Выполняют настройку ширины захвата земли.
3. Настраивают уровень рамы. Для этого стягивают переднюю штангу или выполняют ее растягивание.

На плужок можно прицепить дополнительное оборудование. Навеска устройств, используемых для обработки земли, может быть выполнена своими силами. Если элементы будут установлены неправильно, плуг будет плохо обрабатывать землю.

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для мотоблока своими руками и оставили чертежи, следует лемех, сделать таким образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Подойдет сталь марки 45, при закалке доведенная до твердости HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс, не подлежащая термической обработке, то отбив режущую кромку на наковальне и заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму. Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы направляются под углом 20-22 градуса, как показано на чертеже, и придается нужный изгиб.

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Наверное, самый сложный способ изготовления отвала, когда заготовку нагревают и при помощи матрицы, придают нужную форму, которой может послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст3 – Ст10 с толщиной 3 мм.

Чертеж деталей плуга для мотоблока

а – лемех из легированной стали;

б – боковой щиток стойки, Ст3;

в – распорная пластина, Ст3;

г – пластина основания плуга, Ст3;

д – полевая доска, уголок 30х30 мм;

е – стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить их друг к другу с соблюдением нужных углов. Так, значения угла α на разных частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, можно переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем от краев 40 мм и отмеряем угол γ0.

Сборка плуга

2 – боковой щиток стойки;

3 – дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42 градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой, точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так, чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

– винт с потайной головкой М8;

– уголок 30х30х90 мм;

При обнаружении, что углы и/или поверхности не соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ. Все сварные швы шлифуются.

Как поставить стартер на мотоблок – алгоритм в деталях

С демонтажем, разборкой и монтажом ручного стартера мотоблока не возникает проблем даже у начинающих фермеров. Однако сборка и установка электростартера у неопытных владельцев мотоблоков вызывает ряд вопросов. В результате неправильно выполненной процедур механизм запуска мотора отказывается работать, из-за чего стартер приходиться нести в мастерскую. Чтобы избежать этой необходимости, изучим, как установить стартер на мотоблок в домашних условиях. Установка выглядит следующим образом:

1. Чтобы установить и закрепить венец на маховике мотоблока, маховик потребуется снять. Для этого снимите воздушный фильтр агрегата, чтобы получить свободный доступ к внутренней конструкции мотоблока;
2. После этого снимите защитный кожух, отверните винты, удерживающие корзину ручного стартера, гайку маховика и сам маховик. Демонтаж маховика стартера мотоблока может вызвать определенные трудности, поэтому для снятия этой детали лучше заранее приобрести специальный съемный ключ. После снятия маховика не забудьте отвернуть шпонку, расположенную сразу за ним;
3. Далее нужно установить генератор. При этом его провода просуньте в отверстие в стальной стенке мотора, и установите генератор в посадочные места на стенке двигателя;
4. Затем внутрь маховика установите магниты генератора так, чтобы отверстия в обоих элементах совпадали. Соедините обе детали винтами, и установите венец. Перед этим венец нужно нагреть, используя горелку в виде баллончика;
5. Установите собранный узел обратно на двигатель, попутно вкрутив шпонки и гаку маховика;
6. Вкрутите корзину ручного стартера, закрепите кожух и установите на место воздушный фильтр мотоблока;
7. Далее снимите заглушку установки стартера и установите сам стартер на мотоблок;
8. После этого подключите провода генератора к реле зарядки;
9. Подключите клеммы стартера к аккумулятору агрегата и заведите мотоблок.

Как видим, установить стартер к мотоблоку не так уж и сложно, как может показаться на первый взгляд. Главное при сборке своими руками – строго соблюдать все правила и рекомендации, перечисленные в алгоритме.

Все описанные методы ремонт и установки стартера подходят для монтажа механизма на мотоблоки Нева, Каскад, Агро и сельскохозяйственные машины других известных производителей.
