Насос самовсасывающий для воды: классификация, устройство и принцип действия

Монтаж линии всасывания

При монтаже оборудования своими руками необходимо правильно соотнести диаметр патрубка с диаметром труб водопровода. Чем короче будет магистраль, тем быстрее помпа будет ее заполнять и обеспечит лучшее давление.

После первого запуска необходимо провести контроль всего трубопровода на предмет протечек, так как их наличие приведет к частому включению помпы и ускоренному ее износу.

Всасывающая линия устанавливается таким образом, чтобы у нее не было перегибов, изломов, большого количества поворотов. При необходимости развернуться на 90 градусов, лучше поставить два колена по 45.

В противном случае с высокой долей вероятности в системе образуется воздушная пробка, которую сложно будет удалить.

Инструкция по установке всасывающей линии

Обратный клапан и фильтр могут не входить в комплект насосной станции, но все равно обязательно должны присутствовать. Крупный мусор способен забить систему, нарушив ее работу и даже приведя к выходу из строя.

Оба эти элемента объединяются в одном корпусе. Цена на приспособление  не превышает 300 рублей.

Обратный клапан с сеткой фильтром

В качестве самой линии лучше всего использовать полипропиленовые или металлические трубы.

В дополнение прилагаем пару полезных видео роликов по теме:

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

https://youtube.com/watch?v=Rn-qkLkFS3s

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

Вихревые импеллерные насосы

Среди самовсасывающих модификаций присутствует группа вихревых насосов, однако, в отличие от центробежных аналогов, они не подходят для перекачивания вязких сред. Наличие твердых включений в воде необходимо исключить, иначе работоспособность оборудования нарушится. Насосы вихревого типа просты в устройстве и обслуживании, но обладают меньшей производительностью и низким КПД.

Вихревой самовсасывающий насос Pedrollo PKm 60 для исключительно чистой воды: мощность – 0,37 кВт, производительность – 0,3-2,4 м³/ч, высота подъема воды – до 5 м

Схема устройства и принцип работы

Внутренние детали вихревого насоса мало отличаются от аналогов центробежного оборудования. Основной динамической деталью является рабочее дисковое колесо, оснащенное расположенными по кругу лопастями.

Лопасти вращаются внутри своеобразного канала, связанного с входящим и выводящим патрубками. Жидкость поступает по всасывающему патрубку, под воздействием вращения колеса закручивается и по винтовой траектории перемещается в сторону выхода.

Многократное нахождение жидкости в пространстве между лопастями образует дополнительную энергию и напор, поднимающий воду на необходимый уровень, на этом и основан принцип работы самовсасывающего вихревого насоса.

Всасываемый воздух смешивается с жидкостью, затем смесь вновь разделяется на два компонента: воздух выводится наружу, а жидкость продолжает циркулировать в рабочей камере. После того, как удален весь воздух, камера полностью заполняется водой и вводится в работу по принципу центробежного оборудования.

Вихревой насос Оптима (Польша) в чугунном корпусе, с мощностью 0,37 кВт и напором 35 метров. Предназначен для водоснабжения дома или садового участка, перекачивает только чистую воду

Обязательным элементом, как и у центробежного оборудования, является обратный клапан, выполняющий две функции:

• препятствует обратному попаданию воздуха;
• обеспечивает заполнение рабочей камеры водой.

Максимальная высота подъема воды, которую обеспечивает вихревое самовсасывающее оборудование, — 8 метров. От центробежных насосов вихревые отличаются двумя принципиальными качествами: они не перекачивают грязные среды, однако прекрасно справляются с перемещением смеси воздуха и жидкости.

Низкий КПД (от 25% до 45 %) объясняется тем, что много энергии тратится на процесс нагнетания жидкости. По этой причине владельцы загородных участков отдают предпочтение центробежным агрегатам. О вихревом оборудовании обычно вспоминают, когда нет возможности установить более продуктивный аналог.

Преимущества бытового использования

Достоинством данной категории самовсасывающих насосов являются компактные размеры и увеличенный напор (в 5-7 раз больше, чем у центробежных аппаратов). Таким образом, их рационально использовать при обслуживании источника воды, находящегося на далеком расстоянии от точек водоразбора, при условии, что большая производительность не нужна.

Вихревые насосы Speroni KPM выпускают в двух вариантах, различающихся габаритами, весом, объемом рабочей камеры и производительностью. Модификации используются для заполнения мембранных баков небольшого объема и систем отопления (+)

Примером может служить перекачка воды из колодца, высота подъема в котором не превышает 7-8 м, в так называемую «рабочую зону», где обычно расположены садовые посадки, грядки, теплицы. Учитывая неравномерность рельефа и огибание дачных строений, стоит рассчитывать на трубопровод до 100м длиной, а это значит, что потребуется большой напор.

Кроме использования вихревых модификаций в автономных частных водопроводах, их применяют для тушения пожаров, устройства вентиляции, в тепловых установках.

Насосы центробежного типа

Теперь давайте подробно разберемся с тем, что такое насос центробежный самовсасывающий, и как он работает.

Принцип работы такого оборудования называется динамическим. Жидкость внутри нее ускоряется и перемещается за счет центробежной силы, которая создается лопастями вращающегося колеса, подключенного к электромотору.

Насос самовсасывающий центробежный – схема движения жидкости

• Когда насос включается, вращение лопастей создает области разряженного давления, стремящиеся заполниться водой.
• Жидкость, попадая внутрь, захватывается лопатками и закручивается вместе с ними.
• За счет действия центробежной силы вода прижимается к стенкам камеры и получает большое ускорение.
• В этой области создается избыточное давление, из-за чего вода выталкивается в напорный патрубок, соединенный с гидроаккумулятором или трубопроводом. Сама камера имеет форму раковины улитки, раскручиваясь по направлению движения воды.
• В момент отброса жидкости к стенкам камеры в системе снова создается пониженное давление, что заставляет втекать новые ее порции. Таким образом, получается полностью замкнутый цикл, который не прекращается, пока вращается ротор.

Центробежные самовсасывающие насосы – строение рабочей камеры

Стандартная система такого насоса состоит из следующих деталей:

• Шланг или труба, подключенные к напорному патрубку – так насос связывается с системой подачи воды;
• Шланг, по которому поступает вода в рабочую камеру – применяется жесткая резина или трубы, чтобы не происходило схлопывания при включении агрегата.
• Шланг подачи оснащается фильтром грубой очистки, не пускающим крупные частички мусора, и обратным клапаном, препятствующим стеканию воды вниз, когда электромотор выключен.
• Сам насос имеет вакуумметр, с помощью которого можно следить за степенью разрежённости давления в камере.
• Есть и манометр, который показывает уровень давления напорной струи на выходе.
• Запорная арматура, управляющая движением жидкости;
• Корпус агрегата, являющийся и станиной и рабочей камерой;
• Электрический мотор, установленный в отдельном отсеке, в который не проникает вода. Он связан с блоком управления и электрическим кабелем, питающим оборудование.
• Вращение двигателя передается ротору через центральный вал. К нему же может присоединяться крыльчатка для охлаждения двигателя, если того требует конструкция мотора.
• Стабильное и плавное вращения вала обеспечивают подшипники качения.
• Так же есть и уплотнительные элементы, не дающие воде покидать пределы рабочей камеры.

Центробежные насосы конструкционно делятся на 6 видов:

Тип насоса, фото:	Описание:
Самовсасывающие центробежные насосы одноступенчатые	Самая простая конструкция. Форма рабочей камеры напоминает раковину улитки. Тут установлено одно рабочее колесо.
Многоступенчатый насос	Такие устройства намного мощнее одноступенчатых. Рабочая камера в них разбивается на секции, каждая из которых имеет свое рабочее колесо. Это позволяет при сопоставимых затратах энергии перекачивать больший объем жидкости за единицу времени.
Двухкорпусный насос	У этих насосов есть возможность параллельного подключения. Используют их там, где требуется повышенная мощность и высокое давление.
Консольный насос	В этой конструкции двигатель вынесен в отдельный корпус от рабочей камеры, но располагается с ней на одной станине, соединяясь приводом. Здесь электрическая часть намного лучше защищена от намокания, однако несколько снижается механический ресурс изделия и падает КПД, за счет возможных сопротивлений.
Насос с двойным всасыванием	Агрегат имеет раздвоенный вход, что позволяет значительно увеличить его мощность. Такие насосы считаются промышленными.
Вертикальный насос	Рабочая камера и электрический насос разворачиваются в плоскости и находятся вертикально. Используют их преимущественно для повышения давления в системе водоснабжения.

Насосная станция на базе самовсасывающего насоса

Данный вариант предусматривает наличие напорного мембранного бака и реле давления. С помощью насосной станции обеспечивается бесперебойное водоснабжение дома. Преимущество использования самовсасывающего агрегата в составе станции заключается в сокращении включении/выключений устройства, обеспечении оптимального давления в системе, возможности пользоваться водой даже в случае отключения электроэнергии.

Советы по выбору бытового насоса

Основным критерием выбора оборудования является глубина источника воды

Также следует обратить внимание на:. —  мощность и режимы работы двигателя,
— допустимое содержание примесей в перекачиваемой жидкости,
— уровень вибрации при работе,
— температурный диапазон,
 — напряжение тока в сети,
— химический состав рабочей жидкости. —  мощность и режимы работы двигателя,
— допустимое содержание примесей в перекачиваемой жидкости,
— уровень вибрации при работе,
— температурный диапазон,
 — напряжение тока в сети,
— химический состав рабочей жидкости

—  мощность и режимы работы двигателя,
— допустимое содержание примесей в перекачиваемой жидкости,
— уровень вибрации при работе,
— температурный диапазон,
 — напряжение тока в сети,
— химический состав рабочей жидкости.

Как правильно выбрать центробежный насос

Чтобы правильно выбрать устройство, начинать лучше не с обзоров и рейтингов и уж тем более не с пафосных рассказов продавцов консультантов. Они знают все о своих агрегатах, но ничего — о ваших потребностях. Эти потребности следует определить, измерить или оценить и зафиксировать, лучше всего — записать. Итак:

• Назначение приобретаемого агрегата
  • Полив садового участка.
  • Откачка воды из подвала.
  • Подача воды из скважины.
  • Что-либо еще.
• Место установки — поверхностное или погружное. Этот параметр часто определяется уже в процессе консультации и покупки.
• Высота от места установки до зеркала воды для определения всасывающего усилия.
• Высота от места установки до самой высокой точки водоразбора и расстояние по горизонтали от скважины (колодца, емкости) до места установки для определения напора.
• Потребность (в кубометрах в час и в кубометрах в день) для подбора системы достаточной производительности и ресурса.
• Стабильность электропитания в месте установки для определения необходимости в приобретении стабилизатора напряжения. Многие системы автоматики стабильно работают только в определенном диапазоне напряжения.
• Допустимое энергопотребление для определения мощности двигателя.
• Бюджет, минимальный и максимальный.

И вот с этой бумажкой можно смело атаковать продавца-консультанта. Теперь, вместо того, чтобы продать вам самую дорогую систему, он будет вовлечен в процесс осмысленного выбора оптимального варианта.

Как выбрать насос поверхностный –основные факторы при покупке

В первую очередь при покупке нужно определиться с задачами, которые будет решать поверхностный насос

Если агрегат будет перекачивать воду для питья, бытовых нужд жителей и полива огорода, значит, нужно обращать внимание на следующие факторы:

• Производительность насоса – чтобы обеспечить семью из 3–4 человек водой для питья и полива, устройство должно перекачивать не менее 3 м3/ч;
• Протяженность трубы по горизонтали и глубина забора – два эти параметра связаны между собой. Чтобы выбрать насос для колодца, необходимо ориентироваться на соотношение 1:4, то есть, при наличии источника глубиной 2 метра, протяженность горизонтальных труб не должна превышать 8 м;
• Напор воды – очень важный фактор. Узнав глубину колодца, к этому показателю следует прибавить 30 м. Подобрать насос нужно так, чтобы указанный в его паспорте напор не был меньше полученных расчетов;
• Количество точек потребления воды – необходимо учесть, что чем больше этих точек, тем мощнее должен быть насос. В противном случае при открывании сразу нескольких кранов давление в системе резко упадет.

https://youtube.com/watch?v=zd3h74o1lZA

Обладает ли центробежный насос способностью самовсасываниято: что такое самовсасывающий насос?

Авторы многих сайтов ошибочно причисляют к самовсасывающим насосам поверхностные и даже циркуляционные центробежные машины, которые необходимо полностью заливать жидкостью перед запуском, эти насосы не способны обеспечить самозаполнение подводящего трубопровода без использования дополнительных устройств.

Попробуем разобраться, почему большинство лопастных гидромашин не обладают самовсасыванием, и какие типы насосов обладают этой способностью. Какие насосы являются самовсасывающими?

Согласно ГОСТ 17398-72 «Насосы. Термины и определения» самовсасывающим является насос, который способен обеспечить самозаполнение подводящего трубопровода жидкостью.

Для работы самовсасвающему насосу может потребоваться небольшое количество жидкости, например, оставшееся после предыдущего запуска.

Почему центробежные насосы не обладают способностью к самовсасванию?

Частицы жидкости в центробежном насосе перемещаются от центра к периферии, а затем по отводу за счет силы инерции. Масса частиц воздуха значительно меньше массы частиц воды, поэтому они не обладают такой инерционностью. Движение частиц воздуха под действием силы инерции при вращении рабочего колеса не создается, значит воздух из всасывающего патрубка выкачиваться не будет и он не заполнится жидкостью.

Если центробежные машины не обладают способностью к самовсасыванию, то существует ли другой динамический самовсасывающий насос?

Какие динамические насосы являются самовасывающими?

Самовсасывающими являются вихревые насосы отрытого типа с глухими каналами, для работы им необходимо небольшое количество воды, оставшееся от предыдущего запуска.

Самовсасывающий вихревой насос

Всасывающий патрубок насоса соединен с каналом, через рабочее колесо жидкость поступает в канал , освобождая объем в ячейке колеса. Свободный объем заполняется воздухом из всасывающего патрубка. При вращении колеса ячейка достигает места, где канал заканчивается жидкость из канала поступает в ячейку рабочего колеса вытесняя газ. При дальнейшем движении жидкость переместится в канал, цикл повторится, вытеснив новую порцию воздуха из всасывающего патрубка в напорный.

Получается, что вихревой насос открытого типа выкачивает воздух из всасывающего патрубка, создавая в нем разряжение, в результате чего линия всасывания насоса постепенно будет заполнятся жидкостью. Этот факт позволяет считать открытые вихревые насосы самовсасывающими.

Эти насосы способны перекачивать не только воду, но и газожидкостную смесь обладают невысоким КПД, который не превышает 30%.

Самовсасывающие вихревые насосы закрытого типа

Вихревые насосы закрытого типа, способны обеспечивать самовсасывание только при наличии напорного сепарирующего колпака.

Устройство для обеспечения самовсасывания — напорный сепарирующий колпак Колпак устанавливается в линии нагнетания насоса.

При запуске в насосе должен находиться небольшой объем жидкости, достаточно воды оставшейся поле предыдущего запуска.

При вращении рабочего колеса вода в канале насоса будет активно перемешиваться с воздухом образуя газожидкостную смесь.

Проходя через профилированный канал колпака смесь закручивается жидкость отбрасывается к периферии канала, а воздух остается в центре и через трубки отводится в напорную линию. Вода из напорного колпака вновь направляется к лопастям рабочего колеса, смешиваясь с новым объемом воздуха, поступившим из всасывания.

Таким образом обеспечивается удаление воздуха из всасывающего трубопровода и заполнение его жидкостью, то есть насос работает в режиме самовсасывания.

Объемные самовсасывающие насосы

Принцип работы объемных насосов основан на изменении объема рабочей камеры. В фазе всасывания объем рабочей камеры увеличивается, в фазе нагнетания — уменьшается. Объемные машины способны перекачивать как жидкость, так и газ, в том числе создавая разряжение в линии всасывания, что обеспечивает заполнение всасывающей линии.

Существуют несколько типов объемных насосов — поршневые, винтовые, шиберные. Большинство конструкций объемных насосов предназначены для работы с гидравлическим малом, однако существуют объемные гидронасосы, предназначенные для работы на воде или эмульсии. Объемные насосы способны работать на высоком давлении, при этом их подача (по сравнению с динамическими) не велика.

Расскажите о собственном опыте, полученном в ходе откачки воды самовсасывающим насосом, поделитесь известными только вам нюансами работы. Пишите, пожалуйста, комментарии в находящемся ниже блоке. Задавайте вопросы по теме статьи.

Популярные бренды

Владельцы дачных участков и загородных домов с автономным водоснабжением из неглубокой скважины или колодца часто предпочитают поверхностные насосы погружным из-за простоты их обслуживания. Поэтому им небезынтересно будет узнать, какие самовсасывающие модели насосов заслужили хорошую репутацию своей надежностью, долговечностью и эксплуатационными характеристиками.

Начнем с отечественных марок:

Калибр НБЦ – это один из самых недорогих агрегатов в ряду самовсасывающих насосов, отличающийся при этом внушительными характеристиками: он способен давать до 80 литров воды в минуту, качая её с девятиметровой глубины. Есть модели со встроенным эжектором и без него. Но именно это оборудование подтверждает правило: скупой платит дважды. По отзывам владельцев, средний срок его службы всего три года.

Калибр НБЦ – S80

Насосы самовсасывающие ОНЦс могут использоваться как в пищевой промышленности для откачки жидкостей из цистерн, так и в системе водоснабжения загородного дома из источника с динамическим уровнем воды не более 8 метров. В зависимости от модели, могут создавать напор от 15 до 55 метров и подавать от 3 до 80 кубометров воды в час. Но мобильными их назвать трудно, так как вес самой малогабаритной модели составляет 20 кг.

ОНЦс 6,3/30К-2,2/2

Пока российские потребители, ценящие надежность, долговечность и качество водоподъемного оборудования, предпочитают покупать насосы европейских производителей. К самым популярным маркам можно отнести:

Wilo (см. Насосы Wilo: технические характеристики) – насосное оборудование известной немецкой компании. Длительный срок эксплуатации ему обеспечивает качественная сборка, использование высокопрочных и устойчивых к коррозии материалов, а также оснащенность автоматикой, защищающей насосы от перегрева и работы на холостом ходу. При этом среди большого ассортимента самовсасывающих агрегатов можно найти и весьма недорогие бытовые модели, и установки для коммунального и промышленного применения. Например, цена представленного ниже агрегата всего около 10 тысяч рублей, и прослужит он не менее 10 лет.

WILO JET WJ 202 с максимальной подачей до 4,5 м3/ч

Насосы Grundfos серии JP представлены несколькими моделями разной мощности и предназначены для обустройства поливочных и водопроводных бытовых систем. Основные рабочие детали изготавливаются из нержавейщей стали и прочных современных композитных материалов. Глубина их всасывания 8 метров, создаваемый напор достигает 50 метров, максимальная производительность 5 м3/ч. Стоимость выше, чем у аналогичных моделей Вило (18-25 тысяч рублей), но и гарантированный срок службы 15 лет.

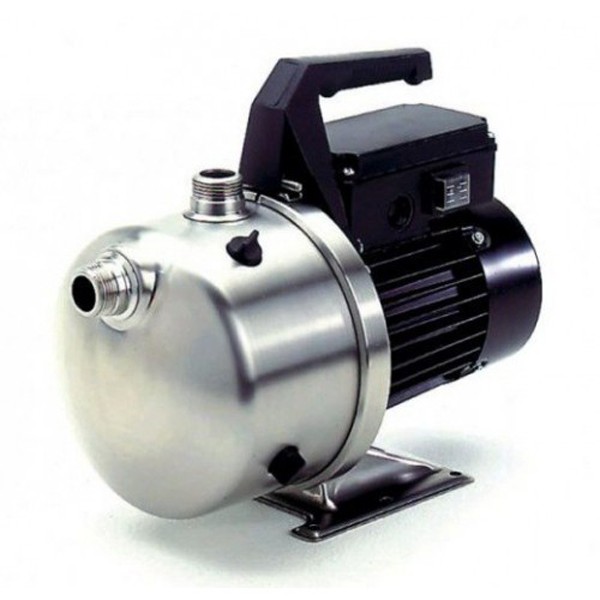

Одноступенчатый самовсасывающий центробежный насос JP от Grundfos

Корпуса итальянских насосов Pedrollo серии JSWm изготавливаются из чугуна с антикоррозийным покрытием, а вал и крыльчатка из нержавеющей стали, хотя по заказу рабочее колесо может быть сделано и из технополимеров. Устойчивые к коррозии материалы обеспечивают долгую и надежную работу устройств этой марки, позволяя им работать в длительном режиме без технических перерывов. Высота всасывания эжекторных насосов составляет 9 метров, максимальный напор в зависимости от модели 35-48 метров, производительность до 60 м3/ч. Инструкция допускает их использование не только в источниках с чистой водой, но и в открытых водоемах. Цена оборудования довольно высока и составляет в среднем 25 тысяч рублей.

Самовсасывающий эжекторный насос Педролло

Другой итальянский бренд Calpeda известен чуть менее остальных, но и его насосы находят все больше поклонников на отечественном рынке. В первую очередь это касается агрегатов серий МХ и MG, обладающих максимальной для самовсасывающих насосов глубиной подачи, достигающей 9,5-10 метров. А устройства серии Calpeda А с открытым рабочим колесом могут перекачивать даже загрязненную воду с нерастворенными примесями диаметром до 10 мм. Они применяются для откачки воды из бассейнов, канав, затопленных помещений, используются как в быту, так и в сельском и коммунальном хозяйстве. Стоимость – от 16 тысяч рублей.

Универсальный агрегат Calpeda MXH

Классификация по типу всасывания

По этому параметру выделяют две категории насоса: самовсасывающий и нормальновсасывающий. Отличаются они своей реакцией на попадание воздуха в систему.

Насос нормального всасывания выключается при попадании воздуха. Поток воды в системе движется самотеком. Аппарат не может работать, если воды нет. Поэтому при попадании воздуха сработает механизм, который отключит работу в режиме «сухой ход». Нюанс заключается в том, что в подобной ситуации аппарат необходимо повторно перезапустить.

Насос самовсасывающий отличается тем, что воздух, который попал в систему, удалится в автоматическом режиме. Присутствие человека не обязательно. Достигается такая функция за счет специальной конструкции прибора. Воздух выходит сквозь вантус, который расположен в верхней части аппарата. Там же установлен обратный клапан, который защитит от попадания воздуха внутрь. В современных моделях имеется специальная встроенная задвижка, благодаря которой устройство самостоятельно производит перезаливку. Поэтому контролировать работу системы нет необходимости.

Вихревые и центробежные — сравнение и область применения

Сначала общие черты:

• максимальная глубина всасывания — 8-9 метров;
• способ установки — поверхностный;
• на всасывающем трубопроводе должна стоять труба или армированный шланг (обычный не ставить, его сплющит отрицательным давлением).

Теперь о том, в чем отличия между вихревыми и центробежными моделями. Вихревые насосы более компактные, стоят меньше, но при работе издают больше шума. Центробежные — более тихие, на выходе создают небольшое давление. Вихревые при тех же размерах крыльчатки и скорости ее вращения могут создать давление в 3-7 раз больше. Но нельзя сказать, что это их достоинство — далеко не всегда требуется большой напор на выходе. Например, он не нужен при поливе сада и огорода. Вода, подаваемая с высоким давлением просто размоет почву, обнажит корни. Потому в качестве насоса для полива лучше брать самовсасывающий насос центробежного типа.

Высокое давление на выходе может потребоваться при организации системы водоснабжения дома. Вот тут и потребуются характеристики вихревых насосов. Есть только у них один недостаток: они не могут обеспечить большой расход. Так что чаще для этих целей используют все тот же центробежный, но в паре с гидроаккумулятором. Правда, тогда это получается уже насосная станция.

Поверхностные центробежные насосы необходимо заполнять водой перед пуском

Основной недостаток поверхностных центробежных самовсасывающих насосов — необходимость заполнять их водой перед стартом. Не самое приятное занятие, которое добавляет хлопот при использовании такой помпы для полива.

Поверхностные насосы для бытовых нужд

Поверхностные насосы – это компактные мобильные агрегаты, предназначенные для решения широкого спектра задач в организации водоснабжения (подачи воды в загородные дома, для систем орошения/полива, наполнения резервуаров, функционирования искусственных водопадов и фонтанов, пр), по действию похожи на циркуляционные насосы, но все же отличаются. Устройство размещается на поверхности, забор воды происходит посредством опущенного в резервуар шланга (максимальная глубина – 10 м).

По принципу работы агрегаты данного вида подразделяют на следующие типы:

1. Вихревые.
   Агрегаты данного типа отличаются загнутой формой лопастей, которые не разбрасывают жидкость, а создают локальные завихрения воды, формирующие в общем канале вращающийся турбулентный водяной поток. Такие устройства в сравнении и центробежными имеют меньшими габаритами, имеют низкий уровень шума, превосходят напорные характеристики минимум в два раза и цена их гораздо меньше. Наряду с этими достоинствами вихревые модификации очень чувствительны к качеству воды и при наличии песка, ила и других вкраплений быстро изнашивается.
2. Центробежные (самовсасывающие).
   Два параллельных обода, скрепленных между собой поперечными лопастями из высокопрочных неподдающихся коррозии материалов образуют рабочее колесо, размещенное в специальной камере. При его вращении вода лопастями отбрасывается к стенкам рабочей камеры и формируется в единый канал, соединенный с выходным шлангом. В некоторых модификациях производители устанавливают несколько колес, каждое из которых увеличивает напор подающейся жидкости. Центробежные поверхностные насосы уступают вихревым агрегатам по мощности, но способны перекачивать воду с частичками песка и другими мелкими фракциями, справиться с воздушными пробками и пузырями, формирующимися при выкачивании воды.

Ввиду сравнительно небольшой глубины водозабора вихревые агрегаты (не путайте с вибрационными насосами) отлично справляются с регулировкой давления в системах водоснабжения. Центробежные идеально подходят для забора воды из резервуаров.

Наиболее эффективны и удобны в эксплуатации автоматические поверхностные насосы. Автоматика регулирует работу устройства, предохраняет его от перепадов напряжения в электросети, защищает от перегрева, производит отключение прибора при других аварийных ситуациях.
