Сборка душевой кабины parly

Использование и эксплуатация изделия

Вода применяется в целях оздоровления и улучшения состояния всего организма.

Оснащение душевых кабин гидромассажными системами позволяет мышцам расслабиться и снять напряжение.

Сеансы гидромассажа следует проводить только в теплой, комфортной воде, длительностью не более 10 мин.Эффект напрямую зависит от температуры воды и продолжительности.

Тропический душ, создающий имитацию настоящего дождя, оказывает терапевтический эффект. Если во время приема водных процедур ощущается сонливость, следует уменьшить температуру воды и прервать гидромассаж.

Гидромассаж противопоказан людям с заболеваниями сердечно-сосудистой системы, с почечными заболеваниями, склонным к варикозному расширению вен и различным кровотечениям, а также при высокой температуре и избыточном весе тела.

Соблюдение данных правил эксплуатации и мер предосторожности, описанных ниже, позволит сохранить вашу кабину в надлежащем состоянии и продлит срок ее эксплуатации

1. Не рекомендуется пользоваться душевой кабиной лицам в состоянии алкогольного опьянения.
2. Людям с болезнью сердца, а так же подверженных высокому давлению, пожилым людям, беременным рекомендуется пользоваться душевой кабиной под присмотром.
3. Маленьким детям рекомендуется пользоваться душевой кабиной в присутствии взрослых.
4. Не купайте крупных домашних животных в душевой кабине, это может повредить акриловое покрытие оборудования.
5. Перед использованием душевой кабины необходимо проверить положение переключателя режимов, а так же положение основного переключателя холодной и горячей воды. Регулятор подачи воды должен находиться в среднем положении, чтобы температура воды была приемлемой для использования.
6. Переключение режимов (тропический душ, форсунки массажа спины, массажер ступней, лейка) осуществляется только при перекрытой подачи воды.
7. Температура воды при использовании душевой кабины не должна превышать 40С. Превышение данной температуры может повредить акриловое покрытие оборудования: вызвать появление трещин или вызвать расслоение акрила, а так же вывести из строя ручной душ и элементы гидромассажа.
8. При длительном не использовании душевой кабины отключите ее из основной сети электроснабжения и перекройте краны подачи воды при этом откройте и закройте основной кран смесителя душевой кабины, чтобы уменьшить давление воды в шлангах и патрубках. Это поможет предотвратить повреждение оборудования в случае непредвиденных обстоятельств (резкие скачки напряжения в электросети, резкие скачки давления в водопроводной сети.
9. Избегайте попадание на акриловые поверхности тяжелых предметов с грубыми или острыми формами, либо предметов, температура которых выше 40С.
10. Исключите направленное попадание воды на крышу душевой кабины с внутренней стороны во избежание попадания влаги через декоративные накладки на динамик и вентилятор вытяжки.
11. Не применяйте излишнего механического давления к стеклянным деталям оборудования (дверцы, передние стекла, задние и боковые стеклянные стенки) и не ударяйте их тяжелыми предметами.
12. Акриловые поддоны душевых кабин рассчитаны на определенную весовую нагрузку, поэтому эксплуатация душевой кабины предполагает нахождение в ней одного человека весом не более 120 кг.
13. Запрещается заходить в душевую кабину и вставать на поддон в обуви.
14. Используйте душевую кабину строго по назначению. Исключите замачивание белья, стирку и полоскание вещей (химические элементы, содержащиеся в вашем порошке, могут повредить акриловое покрытия изделия).
15.  При выходе из строя отдельных узлов и механизмов не пытайтесь самостоятельно исправить их. Обязательно изучите инструкцию возможных неисправностей и проконсультируйтесь со специалистами
16. Запрещены изменения и добавления в конструкцию деталей, узлов, механизмов, материалов, не относящихся к комплектации душевой кабины (дополнительные полочки, декоративные
    накладки, использование дополнительной покраски).
17. В течение всего срока эксплуатации проверяйте душевую кабину на предмет протечек, а так же на целостность соединений подводки воды и деталей подвижных частей не реже одного раза в месяц.

Установка панелей и ограждений

Следующим этапом будет сборка и установка панелей и ограждений из стекла. Необходимо тщательно проверить стекло на дефекты, определить верх и низ (в верхней части всегда больше отверстий). Затем надо разобраться с нижними и верхними направляющими: нижняя — узкая и имеет фигурные вырезы, а верхняя, как правило, широкая.

Далее, стекло вставляется в определенные пазы направляющих, стыки которых предварительно смазаны герметиком, после чего, надо хорошо затянуть винт на прижимной лапке. При помощи саморезов, направляющие соединяются со стойкой (вверху и внизу), и на стекло надевается уплотнитель. Далее герметик наносится под нижнюю направляющую, и вставляются стекла.

Установка кабины для душа своими руками сложный процесс, но вполне осуществимый, который позволяет значительно сэкономить денежные средства, так как не придется оплачивать услуги профессионалов. Можно воспользоваться помощью другого человека, тогда работа будет проделана значительно быстрее.

При самостоятельной установке, когда рядом нет специалиста, надо обратить внимание на следующие важные моменты. Так, например, чтобы не замазать нужные углубления в поддоне, необходимо аккуратно наносить слой герметика, чтобы при эксплуатации душевой, вода стекала без препятствий

При помощи саморезов и небольших шайб к поддону прикрепляются боковые панели в специальные отверстия в поддоне. Места стыков промазываются силиконом. Далее, задняя панель крепиться с помощью саморезов и обрабатывается силиконом.

Совет! Не надо зажимать одновременно все саморезы, так как не все отверстия совпадают, и поэтому нужно оставить зазор для окончательной регулировки. При данной операции не надо сильно надавливать на элементы и детали, так они достаточно хрупкие.

Далее, душевая кабина оставляется на время, чтобы герметик окончательно затвердел.

Важно! Необходимо осуществить качественную герметизацию кабины, так как это один из самых важных этапов монтажа душевой

Этап 3. Сборка передней части, боковых и задних стенок

Первый вариант сборки передней части(это зависит от производителя и модели)

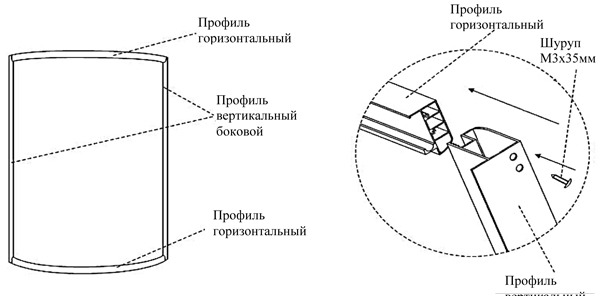

Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля, соедините их шурупами (саморезами) через пластиковые вставки, таким образом, чтобы получилась прямоугольная рамка.

Оденьте на передние неподвижные стекла П- образные силиконовые уплотнители (мягкие) и вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

Закрепите передние неподвижные стекла, используя Г-образные крепления и шурупы (саморезы).

Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

Закрепите верхнюю и нижнюю раму с вертикальными профилями при помощи крепежа. Установите стационарные/неподвижные стёкла в пазы вертикальных профилей. Закрепите их к дугам при помощи крепежа, силиконовой прокладки

Установите уплотнитель на торцевые стороны раздвижных стекол, установите регулировочные ролики в верхней части стекол и ролик пружинный в нижней части стекла с помощью болтов закрепите их.Установите дверцы на ширму. Для плавного раздвижения отрегулируйте раздвижные дверцы при помощи верхних регулировочных роликов. Установите ручки на раздвижные двери.

Смонтируйте на тыльные стенки: держатель душевой лейки, полочку. Произведите герметизацию крепления болтов, винтов, гаек со стеклянными стенками, при необходимости

Видео инструкция по сборке душевого бокса своими руками на примере душевой кабины Erlit

https://youtube.com/watch?v=3ffuW5puc_c

Установите задние стенки, центральную панель на поддон и закрепите между собой крепежом. Установите стеклянную ширму на поддон и закрепите её к профилям задних стенок. Совместите отверстия задних стенок с поддоном и закрепите. Совместите отверстия задних стенок с крышей и закрепите.

Второй вариант сборки передней части(зависит от модели и производителя)

3.1. Для сборки передней части кабины возьмите вертикальные профиля и горизонтальные направляющие профиля соедините их таким образом, чтобы получилась прямоугольная рамка. Скрепите профиля с помощью Г-образного крепежа горизонтальных и вертикальных профилей и имбусового винта. Крепеж затягивается с помощью имбусового ключа шестигранника (в комплект поставки не входит).

3.2. С одной стороны оденьте на передние неподвижные стекла передние вертикальные профиля, так чтобы плавники находились внутри кабины. С другой стороны, наденьте П-образные силиконовые уплотнители.

3.3. Вставьте стекла вместе с уплотнителями в пазы вертикального профиля.

3.4. Установите на верхние и нижние направляющие профиля ограничители для роликов, используя шурупы (саморезы).

3.5. Установите получившуюся конструкцию на поддон.

ВНИМАНИЕ ! НА ДАННОМ ЭТАПЕ РЕКОМЕНДУЕМ ВОСПОЛЬЗОВАТЬСЯ УСЛУГАМИ АССИСТЕНТА!

3.6. Поставьте боковую стенку на поддон и заведите ее в замок на вертикальных боковых профилях, поворотным движением изнутри кабины. Установите вторую боковую стенку аналогично первой

ВНИМАНИЕ! ЗАТЯГИВАЙТЕ ВИНТЫ НА ЗАДНИХ СТЕНКАХ ОСТОРОЖНО, ПРИ ИХ ПЕРЕТЯЖКЕ МОЖЕТ ЛОПНУТЬ СТЕКЛО!

3.7. Закрепите на задней стенки зеркало, используя винты с полукруглой головкой, шайбы и гайки .

3.8. Установите хромированные уголки подачи воды с помощью пластиковых гаек.

3.9. Закрепите держатель ручного душа, используя крепежные винты, шайбы и гайки.

3.10. Закрепите на задней стенке полочку.

3.11. Закрепите на задней стенке площадку крепления дозаторов для жидкого мыла, используя винты, гайки и шайбы.

3.12. Установите крепления массажера ступней.

3.13. Поставьте заднюю стенку на поддон и заведите ее в замок на вертикальных задних боковых профилях, поворотным движением во внутрь кабины.

Установите вторую заднюю стенку аналогично первой

Типы оснований для душевых кабин

Душевые кабины бывают нескольких видов, к примеру, самые популярные варианты это — плоский поддон или простой слив в полу. В этом случае, в кабинку можно будет свободно заходить детям и пожилым людям. Пространство в ванной комнате в квартире значительно увеличится в размерах и пространство приобретет иной вид.

В узком помещении отличным вариантом будет встроенная кабина подходящих габаритов, для устройства которой понадобятся лишь шторки или двери из стекла. Это недорого, практично и удобно.

Душевая кабина без поддона (поддон из плитки)

Во время планирования места для водных процедур, обратите внимание, что использование душевых поддонов не всегда — самое рациональное решение. Еще на этапе ремонта, сделать душевую с поддоном из плитки намного проще и надежнее

Примером могут служить душевые, расположенные в фитнес – центрах. Такой же пол можно сделать и в частном доме или на даче. При установке слива (профессионалы называют его трапом) к месту установки трапа подводится канализационная труба, граница душевой обкладывается кирпичом, а ее внутренняя часть заливается бетоном и гидроизолируется.

Преимущества этого варианта душевой:

1. удобная уборка поверхности пола после душа;
2. Максимальная надежность всех элементов и сантехники (подбираем сами);
3. сводится на «нет» возможность где-либо споткнуться;
4. возможность выбора любого размера кабины в соответствии с помещением.

Использование плоских душевых поддонов в полу

Душевые поддоны являются альтернативным вариантом. Это дешевле, но в то же время — не так удобно и надежно. Можно подобрать основание душевой с невысокими бортами, в том числе и акриловые.

Важно, чтобы до начала монтажа душевого поддона, стены уже были облицованы керамической плиткой. Подробнее: Как самостоятельно класть плитку(фото+видео)

Место расположения канализационной трубы будет зависеть от того, где находится сливное отверстие на поддоне. Поэтому, нужно заранее позаботиться о прокладке коммуникаций (труб водопровода и канализации).

Процесс установки не вызовет особых сложностей. Под основанием находятся регулируемые ножки.

Преимущества готовых поддонов:

1. легкий и быстрый монтаж с помощью сборных деталей;
2. регулирование высоты поддона с помощью ножек;
3. применение специального бордюра для герметизации стыков;
4. Возможность установки на деревянном полу, с предварительной защитой его от воздействия влаги.

К недостаткам отнесем: устаревший внешний вид, не надежные материалы, которые со временем могут прогибаться и даже ломаться.

Этап шестой

Сборка передней рамы

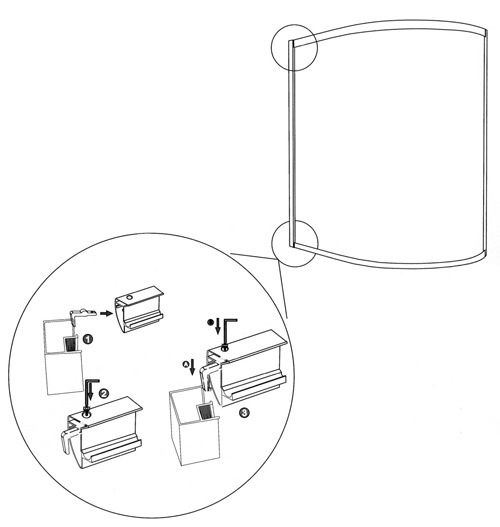

1. Соедините поперечные (дугообразные) и продольные (прямые) алюминиевые профили с помощью саморезов
2. Установите передние боковые неподвижные стекла в паз продольного профиля, предварительно надев на стекло силиконовый П-образный резиновый уплотнитель.

Если стекло с трудом вставляется, не пытайтесь по нему стучать, не надо забивать его. Попробуйте намазать немного силиконового герметика на П-образный уплотнитель и аккуратно с нажимом, не изгибая и не деформируя стекла, пробуйте вставить его в паз.

3.Прижмите свободный край стекла уголками крепления передних стенок, используя саморезы.

Этап 3. Сборка задней стенки

Установите боковую заднюю стенку на поддон и с помощью гаек, винтов и шайб прикрепите ее к вертикальному профилю. Снизу закрепите крепежный уголок(для крепления стенок к поддону)

Таким же образом, установите и закрепите вторую заднюю стенку, не забывайте снять с них транспортировочные уголки.

Прикрутите на центральную панель гидромассажные форсунки. Одна форсунка будет с заглушкой, ее необходимо установить заглушкой вверх, это будет последняя форсунка. Располагается она слева вверху, если развернуть панель обратной стороной к вам.

Отрезав шланг на отрезки нужной длины с помощью ножниц, соедините между собой форсунки. Для соединения форсунок и нарезания шлангов нужной длины, используйте приведенную ниже схему на картинке. Для затягивания шлангов используйте входящие в комплект хомуты.

Прикрутите смеситель к центральной панели. Обработайте места стыка панели и смесителя силиконовым герметиком

Подсоедините шланги от смесителя к форсункам, а также выведите шланги на ручной и тропический душ, согласно схеме.

Закрепите уголок вывода ручного душа на панели и присоедините к нему шланг.

Установите центральную панель на поддон, закрепите ее к задним стенкам с помощью винтов, гаек и шайб.

Выровняйте заднюю стенку, чтобы она стояла ровно, а также чтобы нижние крепежные уголки попадали в отверстия на поддоне. Прикрутите к поддону заднюю стенку с помощью крепежных уголков и винтов с гайками.

Если по какой-то причине, у вас не окажется отверстий для крепления задней стенки на поддоне, то их необходимо будет сделать самостоятельно с помощью сверла.

Этап 2. Сборка поддона

2.1. Положите поддон на ровную чистую поверхность таким образом, чтобы дно оказалось вверху.

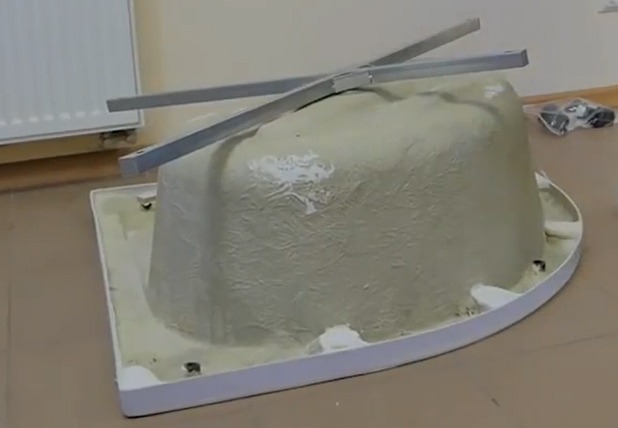

2.2. Положите на дно поддона каркас.

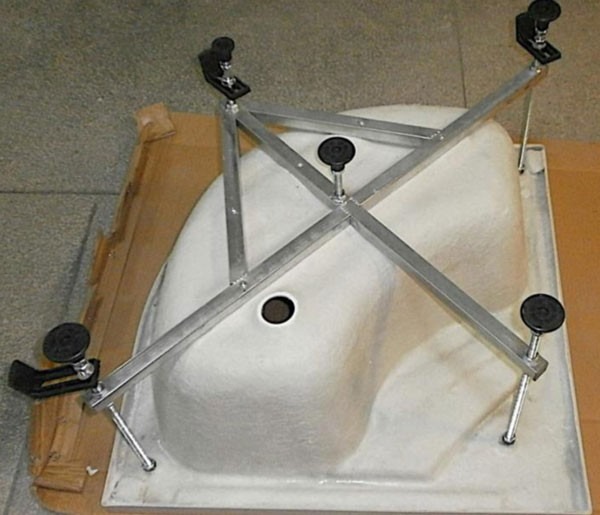

2.3. Установите длинные шпильки по периметру, вкрутив их в установочные места,предусмотренные на поддоне, заранее накрутив на каждую шпильку по две гайки (1 гайка будет использоваться в качестве контргайки для фиксации шпильки в установочном месте на поддоне, 1 гайка будет фиксировать каркас). Проденьте по 1 шайбе  (шайба должна попасть между гайкой и каркасом).

ВНИМАНИЕ! НЕ ЗАТЯГИВАЙТЕ ГАЙКИ И КОНТРГАЙКИ ДО ОКОНЧАНИЯ СБОРКИ ПОДДОНА.ОКОНЧАТЕЛЬНАЯ ПРОТЯЖКА КОНТРГАЕК ПРОИСХОДИТ ПОСЛЕ ФИКСАЦИИ КАРКАСА НА ПОДДОНЕ

2.4. Наденьте на шпильки шайбы и накрутите гайки  (шайба должна находиться между гайкой и каркасом). Прижмите каркас к поддону, немного подтянув гайки.

Крепление шпилек с уголками для установки экрана

Крепление задней шпильки

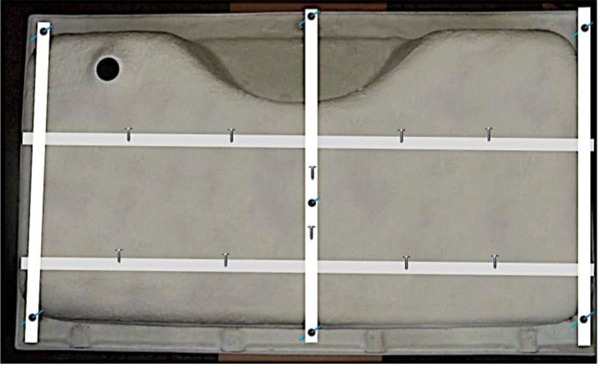

2.5. Выровняйте каркас на поддоне относительно установочных мест так, чтобы шпильки находились строго вертикально. Вставьте шурупы (саморезы) и шайбы , в отверстия на каркасе, как показано на рисунке, и зафиксируйте каркас на поддоне, вкрутив шурупы. Шурупы должны попадать строго в закладные, предусмотренные для крепления каркаса на поддоне.

Видео инструкция по сборке душевого бокса своими руками на примере душевой кабины Водный Мир

https://youtube.com/watch?v=KUHLwO14Rr0

ВНИМАНИЕ! БУДЬТЕ ОЧЕНЬ АККУРАТНЫ, ВКРУЧИВАЯ САМОРЕЗЫ, СЛЕДИТЕ, ЧТОБЫ ОСТРЫЕ КОНЦЫ ШУРУПОВ НЕ ВЫШЛИ С ВНУТРЕННЕЙ СТОРОНЫ ПОДДОНА И НЕ ИСПОРТИЛИ АКРИЛОВОЕ ПОКРЫТИЕ!

2.6. На все шпильки, кроме задней центральной, накрутите гайки  и наденьте шайбы ,поставьте пластиковые Г-образные упоры для крепления экрана. Сверху на упоры наденьте шайбы и закрутите гайками .

2.7. В центр каркаса, в предусмотренное для этого место, установите короткую шпильку и закрепите ее дополнительной контргайкой.(если она предусмотрена конструкцией)

2.8. Накрутите на все шпильки гайки и ножки так, чтобы под каждой ножкой оказалась контргайка, предназначенная для фиксирования этой ножки.

2.9. Протяните все гайки и контргайки, кроме тех которые фиксируют ножки и пластиковые Г-образные упоры для крепления экрана.

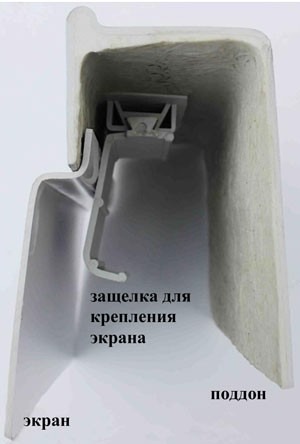

2.10. Установите U-образные защелки, для крепления экрана заведя их в пазы.

2.11. Переверните поддон,снимите с него защитную пленку, поставьте слив-перелив и гидрозатвор с гофрой. Резиновая прокладка на сливе должна находиться между поддоном и фиксирующей гайкой.

2.12. Установите на поддон, излив для ванны.

2.13. Поставьте поддон на место монтажа и отрегулируйте его положение ножками. Поддон должен располагаться в строго горизонтальном положении.

ВНИМАНИЕ! ПРИ ПОМОЩИ УРОВНЯ ПРОВЕРЬТЕ ПОЛОЖЕНИЕ ПОВЕРХНОСТИ ПОДДОНА. ОНА ДОЛЖНА РАСПОЛАГАТЬСЯ ГОРИЗОНТАЛЬНО!. 2.14

Затяните контргайки на ножках

2.14. Затяните контргайки на ножках.

ВНИМАНИЕ! УСТАНОВКА И ФИКСАЦИЯ ЭКРАНА ПРОИСХОДИТ В САМУЮ ПОСЛЕДНЮЮ ОЧЕРЕДЬ ПОСЛЕ ПОДКЛЮЧЕНИЯ КАБИНЫ К ВОДЕ, КАНАЛИЗАЦИИ И ПРОВЕРКИ ВСЕХ УЗЛОВ!

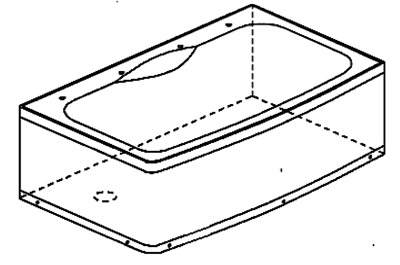

2.15. Примерьте декоративный экран, заправив верхнюю часть экрана под кромку поддона. Отрегулируйте пластиковые углы для крепления экрана и затяните их гайками.

2.16. Крепится экран шурупом (саморезом), который продевается через направляющую для декоративной хромированной заглушки, потом проходит через экран и фиксируется в пластиковом Г-образном упоре для крепления экрана.

2.17. Закройте шурупы (саморезы) декоративными хромированными или белыми заглушками.

Предварительный этап

Сборка кабины начинается с проверки всех комплектующих. Нужно полностью проверить целостность всех элементов, особенно стекол. Они изготавливаются по специальной технологии, являются противоударными и закаленными, поэтому при повреждении разбиваются на множество элементов без острых граней. Достаточно просто потрясти упаковку, чтобы по звуку определить целостность стекла. На остальных частях душевой кабинки недопустимы дефекты, геометрические погрешности, либо повреждения.

К элементам кабинки относятся:

• поддон (имеет различные формы, чаще всего поставляется с усиленным каркасом);
• двери (чаще всего имеют ролики для перемещения и элементы крепления);
• стекло для дверей (обычно прозрачное, реже матовое);
• стенки, боковые панели (осуществляется подача воды и другие функции);
• крыша душевой кабинки (зависит от производителя и типа, может отсутствовать);
• заводские крепления и элементы для монтажа.

Сборка китайской душевой кабины, как и любой другой, начинается лишь после тщательной проверки и создания рабочего места. Если размеры ванной недостаточно большие, лучше осуществлять сборку в другом месте в несколько этапов, перенося готовые части.

Для качественного монтажа необходимо иметь под рукой инструменты и дополнительные материалы из списка ниже.

Необходимые инструменты:

• разводной ключ (либо газовый);
• плоская и крестообразная отвертка;
• сверла по металлу малого диаметра (3-6 мм);
• уровень (для выравнивания устанавливаемых частей);
• шуруповерт, либо в качестве замены дрель;
• пистолет для выдавливания силикона;
• острый нож.

Дополнительные материалы, которые могут понадобиться:

• герметик (силикон) прозрачный, антибактериальный;
• лента для гидроизоляции;
• шланги ля подвода горячей и холодной воды;
• переход на канализацию 32/50;
• краска, перчатки, кисточка для исправления дефектов.

Необходимо проверить место под устанавливаемую душевую кабинку. Оно должно быть ровным, иметь гидроизоляцию, желательно также наличие вентиляции для отвода пара, если у кабины нет крыши.

Обслуживание и уход за изделием

Для очистки поверхностей используйте обычные жидкие моющие средства и мягкую ткань. Запрещено пользоваться моющими средствами, содержащими ацетон, аммиак, органические растворители.Не пользуйтесь дезинфицирующими средствами, содержащими формальдегид.

Для полировки стекол необходимо использовать специальные средства.

Пятна на поверхности кабины можно удалить при помощи ткани с небольшим количеством зубной пасты.

Неглубокие царапины и вмятины можно удалить, отшлифовав поверхность наждачной бумагой №2000 смоченной в воде, а затем отполировав ее с помощью зубной пасты и мягкой ткани.

1. Чистите кабину с помощью мягкой ткани и жидких средств по уходу. Ни в коем случае не используйте средства, содержащие ацетон, аммиачный спирт и органические растворители, абразивы.
2. Полируйте поддон душевой кабины, используя полировочные материалы, рекомендованные специалистами сервисного центра.
3. Для зашлифовки мелких царапин используйте водную песчаную бумагу 1500, затем заполируйте поверхность полировочной пастой или мягким материалом.
4. Если паровая форсунка забита механическими частицами, очистите ее.
5. Хромированные поверхности чистите, используя мягкие ткани, не обрабатывайте их средствами, содержащими кислоту. Не подвергайте поверхность ударам царапающих предметов.

Для обеспечения нормальной работы и поддержания внешнего вида гидромассажных ванн и душевых кабин, пользователю необходимо проводить следующую профилактику, интервалом 1 раз в 6 месяцев после монтажа:

• Функциональная проверка оборудования;
• Разборка и очистка от кальция форсунок водозаборника и декоративных элементов специальным составом, рекомендованным по уходу за гидромассажным оборудованием;
• Проверка и тестирование электронных агрегатов;
• Очистка парогенератора специалистами сервисного центра;
• Дезинфекцию ванн специальным составом необходимо проводить не реже 1 раза в 2 недели.

Ванну наполнить чистой холодной водой до уровня, который позволяет включиться мотору, влить специальный дезинфицирующий раствор для гидромассажных ванн в количестве 50мл на 100 л воды в ванне. Запустить мотор на 3 минуты. После дезинфекции слить воду и тщательно ополоснуть ванну чистой теплой водой.

Устранение неисправностей

Неисправность	Возможные причины	Способ устранения
1. Отсутствует питание	1.1. Вилка не вставлена в розетку. 1.2. Не включен защитный выключатель. 1.3. Сгорел предохранитель.	– Вставьте вилку в розетку. -Найдите и устраните короткое замыкание, подсоедините защитный выкл. – Замените предохранитель.
2. Не работает блок управления.	2.1. Вилка не вставлена в розетку. 2.2. Повреждена электропроводка.	– Вставьте вилку в розетку. – Свяжитесь с компанией-продавцом, ремонт должен производиться специалистом.
3. Плохо открываются/ закрываются двери.	3.1. Неправильно установлены или отрегулированы двери. 3.2. Ролики дверей вышли из строя.	-Отрегулируйте ролики дверей эксцентриками. -Требуется замена роликов дверей.
4. Не работает радио	4.1. Слабый прием сигнала. 4.2. Не настраивается станция. 4.3. Нет звука.	– Возможно вы находитесь в зоне слабого сигнала. -Настройте антенну. -Обратитесь в сервисный центр.
5. Не поступает вода или малый напор воды.	5.1. Ненадлежащее давление воды. 5.2. Засор фильтров. 5.3. Засор лейки или форсунок. 5.4. Сорван один из шлангов.	-Проверьте давление в водопроводе. -Проверьте и замените или прочистите фильтры. – Прочистите лейку и форсунки. -Для устранения неисправности смотрите п.6
6. Срывает шланг лейки или шланги форсунок.	6.1. Превышено допустимое давление в водопроводе. 6.2. Хомуты на шлангах затянуты не достаточно	– Отрегулируйте давление в пределах min 2 bar, max 4 bar. – Затяните хомуты на шлангах

Не пользуйтесь душевой кабиной до устранения неисправностей!

Конструкция душевой кабины

Устройство конструкций для душа может быть разным. Их стоимость напрямую зависит от фирмы-производителя, качества и набора функций. Чаще всего приобретаются и устанавливаются угловые душевые кабины.

Они схожи по конструкции и состоят из определённых элементов:

• крыши;
• поддона;
• боковых стенок;
• задней панели;
• вертикальных стоек;
• двери;
• экрана;
• фартука.

Выбирая модели конструкции в магазине, рекомендуется обратить внимание на набор и качество деталей, а также на особенности комплектации. После доставки кабины домой следует проверить наличие всех деталей и их целостность

После доставки кабины домой следует проверить наличие всех деталей и их целостность.

Необходимые материалы и инструменты

Перед установкой душевой кабины своими руками необходимо приобрести дополнительные компоненты: гайки, саморезы, шайбы, острый нож, перчатки. Кроме этого, понадобятся следующие инструменты:

1. Силиконовый герметик.
2. Гибкие шланги.
3. Электродрель.
4. Строительный пистолет.
5. Уровень.
6. Разводной ключ.
7. Набор отвёрток.
8. Фум-лента или пакля.

Устанавливать душевые кабины следует только на ровные гидроизолированные поверхности.

Этап 1. Сборка поддона

Положите поддон на чистую ровную поверхность таким образом, чтобы дно оказалось вверху. Желательно подстелить на пол мягкую ткань, ил картонную коробку, оставшуюся от упаковки поддона. Это спасет поддон от царапин.

Положите на дно поддона каркас.

Установите 2 длинные шпильки по краям и одну в передней части, закрутив их в установочные места, предусмотренные на поддоне, заранее накрутив на каждую по 2 гайки М 12 (1 гайка будет использоваться в качестве контргайки для фиксации шпильки в установочном месте на поддоне, 1 гайка будет фиксировать каркас). Проденьте по 1 шайбе М12 (шайба должна попасть между гайкой и каркасом). Аналогично установите заднюю укороченную шпильку.

ВНИМАНИЕ! НЕ ЗАТЯГИВАЙТЕ ГАЙКИ И КОНТРГАЙКИ ДО ОКОНЧАНИЯ СБОРКИ ПОДДОНА. ОКОНЧАТЕЛЬНАЯ ПРОТЯЖКА КОНТРГАЕК ПРОИСХОДИТ ПОСЛЕ ФИКСАЦИИ КАРКАСА НА ПОДДОНЕ.. Наденьте на боковые, заднюю и переднюю шпильки шайбы М 12 и накрутите гайки М 12 (шайба должна находиться между гайкой и каркасом)

Прижмите каркас к поддону, немного подтянув гайки

Наденьте на боковые, заднюю и переднюю шпильки шайбы М 12 и накрутите гайки М 12 (шайба должна находиться между гайкой и каркасом). Прижмите каркас к поддону, немного подтянув гайки.

• Крепление шпилек с уголками для установки экрана
• Крепление задней шпильки

Выровняйте каркас на поддоне относительно установочных мест так, чтобы шпильки находились строго вертикально. Вставьте шурупы (саморезы) М3х35мм и шайбу М3 из комплекта поставки в отверстия на каркасе и зафиксируйте каркас на поддоне, вкрутив шурупы. Шурупы должны попадать строго в закладные, предусмотренные для крепления каркаса на поддоне.

ВНИМАНИЕ! БУДЬТЕ ОЧЕНЬ АККУРАТНЫ, ВКРУЧИВАЯ САМОРЕЗЫ, СЛЕДИТЕ, ЧТОБЫ ОСТРЫЕ КОНЦЫ ШУРУПОВ НЕ ВЫШЛИ С ВНУТРЕННЕЙ СТОРОНЫ ПОДДОНА И НЕ ИСПОРТИЛИ АКРИЛОВОЕ ПОКРЫТИЕ!

На боковые и переднюю шпильки накрутите гайки М 12 и наденьте шайбы М 12, поставьте пластиковые Г-образные упоры для крепления экрана. Сверху на упоры наденьте шайбы М 12 и закрутите гайками М 12.

В центр каркаса, в предусмотренное для этого место, установите короткую шпильку и закрепите ее дополнительной контргайкой М 12.

Накрутите на все шпильки гайки М 12 и ножки так, чтобы под каждой ножкой оказалась контргайка, предназначенная для фиксирования этой ножки.

Протяните все гайки и контргайки кроме тех,которые фиксируют ножки и пластиковые Г-образные упоры для крепления экрана.

Установите U-образные защелки для крепления экрана, заведя их в пазы.

Переверните поддон, снимите с него защитную пленку, установите сливной стакан с гофрой. Резиновая прокладка на сливе должна находиться между поддоном и фиксирующей гайкой.

Для надежности, вы можете при сборе сифона промазать его силиконовым герметиком

Поставьте поддон на место монтажа и отрегулируйте его положение ножками. Поддон должен располагаться в строго горизонтальном положении.

ВНИМАНИЕ! ПРИ ПОМОЩИ УРОВНЯ ПРОВЕРЬТЕ ПОЛОЖЕНИЕ ПОВЕРХНОСТИ ПОДДОНА.ПОДДОН ДОЛЖЕН РАСПОЛАГАТЬСЯ СТРОГО ГОРИЗОНТАЛЬНО !

Затяните контргайки на ножках.

ВНИМАНИЕ!УСТАНОВКА И ФИКСАЦИЯ ЭКРАНА ПРОИСХОДИТ В САМУЮ ПОСЛЕДНЮЮ ОЧЕРЕДЬ
ПОСЛЕ ПОДКЛЮЧЕНИЯ КАБИНЫ К ВОДЕ, КАНАЛИЗАЦИИ И ПРОВЕРКИ ВСЕХ УЗЛОВ!

Примерьте декоративный экран, заправив верхнюю часть экрана под кромку поддона. Отрегулируйте пластиковые углы для крепления экрана и затяните их гайками.

Крепится экран шурупом (саморезом) М3х15мм, который продевается через направляющую для декоративной хромированной заглушки, потом проходит через экран и фиксируется в пластиковом Г-образном упоре для крепления экрана.

Закройте шурупы декоративными хромированными заглушками.

Внимание важная рекомендация!!!

Каркас, на котором стоит поддон и ножки каркаса, служат для выставления поддона по уровню .Поэтому, под основную конструкцию подкладываются опоры (кирпич , брус дерева и т.п.)

Под душевые кабины Aquapulse, нужно обязательно подложить что-нибудь под поддон, например кирпичи.

Либо хороший вариант, это взять кусок фанеры, поставить на него поддон, обрисовать контуры. По полученному контуру выпилить очертание дна поддона. Затем, полученную фанерную заготовку, при сборке положить на дно поддона, а уж сверху фанеры прикрутить каркас. Единственное, вам надо будет более длинные саморезы.

Сборка душевой кабины Aquapulse 4106A видео

https://youtube.com/watch?v=c9-I5u3qlkQ
