Как сделать сцепку для мотоблока своими руками?

Дополнительные чертежи самодельного прицепа

Дополнительные материалы с подробным описанием и схемами отдельных узлов прицепного усройства для мотоблока, помогут определиться с конструкцией и дадут представление о этапах сборки.

Чертеж общего вида

1 — корпус шарнирного узла; 2 — дышло (труба 43x43x5); 3 — подножка (рифленый лист (сталь.)s5); 4 — рама (труба 43x26x5); 5 — багажник (крышка-сиденье условно не показана); 6 — борт (стальной лист s1,5); 7 — поручень (труба 21×1,5); 8 — стойка (труба 18×1,5, 8 шт.); 9 — дно (стальной лист s1,5); 10 — корпус полуоси (2 шт.); 11 — косынка (лист (сталь) s5, 6 шт.); 12 — вкладыш борта (проволока диаметром 3мм); 13 — стенка ящика, задняя (лист (сталь) s1,5).

Поворотный узел прицепа

1 — корпус; 2 — подшипник 180205Е(2шт.); 3 — ось; 4 — дышло прицепа; 5 — шайбы; 6 — гайка М20х1,5; 7 — шплинт; 8 — втулка распорная; 9 — вилка шарнирного узла мотоблока.

Сиденье-крышка и багажник

1 — обивка (искусственная кожа); 2 — поролон; 3 — петля шарнира (2 шт.); 4 — основание (фанера/двп s12); 5 кант (алюминиевый профиль); 6 — ящик багажника (лист (сталь)s1,5); 7 вкладыш борта (проволока диаметром 3мм); 8 — стенка ящика, задняя (лист (сталь) sl,5).

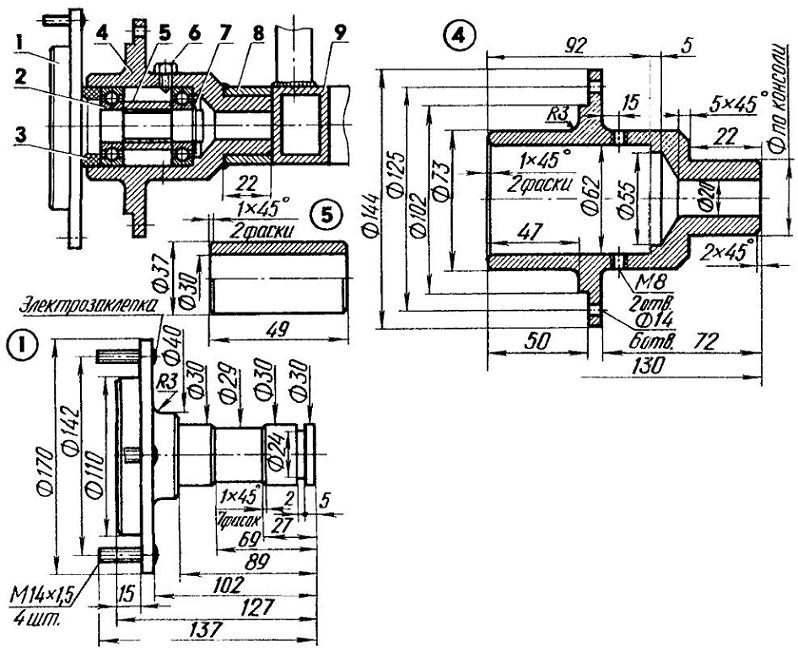

Ходовой узел

1 — полуось; 2 — подшипник 206 (2 шт.); 3 — сальник (войлочное кольцо); 4 — корпус полуоси; 5 — втулка распорная; 6 — стопор (винт М8, 2 шт.); 7 — пружинное кольцо, упорное; 8 — ось прицепа (труба 49×4,5); 9 — рама.

Педаль тормоза

1 — ось; 2 — подножка; 3 — педаль; 4 — амортизатор (резиновое кольцо); 5 — дышло; 6 — пружина возвратная; 7 — рычаг педали; 8 — кронштейн крепления главного тормозного цилиндра.

Устройство гидравлического тормозного привода: 1 — педаль тормозная; 2 — цилиндр тормозной, главный; 3 — штуцер присоединительный; 4 — трубопровод; 5 — тройник; 6 — скоба (полоса 60×14, s2); 7 — втулка резиновая.

Чертежи

Если решено соорудить отвал или плуг для мототехники, то без составления подробных и правильных чертежей не обойтись. Надежность и износостойкость самодельной детали во многом зависит от ее грамотно составленной схемы. Опираясь на богатый опыт профессионалов, которые регулярно изготавливают хорошие плуги для мотоблоков, рекомендуется сделать лемех таким образом, чтобы его можно было беспроблемно и быстро снять. С такой функцией заточка этой детали существенно упростится, и к ней можно будет смело прибегать до начала вспашки земли на участке.

Для изготовления режущей составляющей плуга лучше всего подходит легированная сталь 9XC. Из материала изготавливают в основном диски, предназначенные для простых ручных пил. Можно использовать сталь с маркировкой 45, которая в процессе закалки была доведена до оптимального уровня твердости. Если в запасе имеется только простая сталь, к примеру, углеродистая, которую нельзя подвергать термообработке, то, удалив режущую кромочную деталь (используя наковальню), а затем сточив ее, можно будет смело использовать сталь для работы с почвой.

При самостоятельном составлении чертежа будущего плуга рекомендуется опираться на точные схемы. Конструкция, изготовленная своими руками, будет собираться из составляющих:

• металлической трубы, которая выполнять функцию несущей части;
• колес, необходимых для перемещения конструкции по почве;
• рабочей режущей части с лопастями или без них (можно фиксировать режущие элементы старых устройств);
• механизма крепления к самому мотоблоку.

Пошаговая инструкция

Чтобы изготовить универсальное соединение, нужна максимально ровная горизонтальная поверхность — верстак или рабочий стол. Схема изготовления устройства прицепа (сцепки) для мотоблока следующая:

1. Сделайте разметку в соответствии с чертежом: обозначьте на заготовке контуры деталей.
2. При помощи дрели или сверлильного станка сделайте отверстия по разметке. Удостоверьтесь в их точности, используя штангенциркуль и болт (шпильку), которым будет осуществляться крепление. Добейтесь оптимального диаметра отверстия, при котором нет ни люфта, ни заклинивания крепежных деталей. Обработайте отверстия зенковкой — это облегчит дальнейшую работу и обезопасит вас от травм.
3. Произведите сварку соединений. Лучше всего задействовать электросварку, при которой прогрев происходит только в местах соединений без особого ущерба для рабочих качеств металла.
4. Соберите деталь. Соедините кронштейн и швеллер при помощи болтов. Если в вашей конструкции есть механизм регулировки, зафиксируйте и его.

Все элементы данного механизма должны быть стальными

. Еще раз напомним, что деталь изготавливается для того, чтобы многофункциональность мотоблока была максимальной. При наличии оптимально подходящей сцепки возможна удобная агрегация и длительная эффективная эксплуатация любого навесного или прицепного оборудования, включая плуг, борону, окучник, картофелесажалку, различные виды косилок, прицепы и любые другие устройства. А поскольку элементы крепления на разном оборудовании могут различаться, что часто осложняет возможность их совместимости с мотоблоком, именно удачная конструкция сцепки и возможность ее регулировки решают эту проблему.

Собрав деталь, важно правильно ее присоединить. Правила установки достаточно просты, но важно их придерживаться

Собственно подсоединение оборудования к мотоблоку сводится к очень простому действию: нужно совместить отверстия сцепки и навески и зафиксировать их при помощи болтов или штырей. Радиусные отверстия позволяют регулировать положение соединительного узла в процессе работы. После установки нужно затянуть элементы резьбового крепления узла с мотоблоком. После этого подсоединяется навесное оборудование.

После первичной агрегации устройств последует заключительная фиксация, которую нужно произвести непосредственно перед началом работы. Регулирующие компоненты (винты) следует ослабить, найти оптимальный уровень фиксации, после чего затянуть гаечными ключами. В зависимости от конструкции на кронштейн может быть установлена съемная ось с резьбой, в которую закручивается винт М16.

Это интересно: как самостоятельно сделать сцепление для мотоблока.

И в заключение следует сделать еще несколько рекомендаций. Для сохранения рабочих качеств металла и повышения долговечности детали после ее сборки желательно выполнить покрытие антикоррозийным составом или краской для металла.

Учитывая возможность регулировки конструкции в различных диапазонах, можно устанавливать радиусные пазы и фиксировать их на ноль. После начала работы необходимо в ходе первых метров движения внимательно понаблюдать за соединением и при необходимости провести дополнительную регулировку. Наличие регулирующего рычага позволяет менять уровень фиксации и закреплять навесное устройство для большей или меньшей глубины вспашки.

Как сделать разные элементы

Чтобы расширить функциональность мотокультиватора, на него надевают дополнительное навесное оборудование. Для изготовления таких насадок используют схемы и чертежи.

Ходоуменьшитель

Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.

Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:

• Корпус генератора.
• Роторный вал.
• Фланцевый подшипник.
• Детали из стали.
• Винты.
• Шкив.
• Шестерня.

Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.

Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.

Смотрите » ТОП-3 культиватора Pubert с бензиновым двигателем

На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.

После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.

Фрезы

Основная задача фрез для культиватора заключается в уничтожении сорняковых растений. Еще режущие элементы способны вспахивать почву, перемешивать почвенные слои и выравнивать поверхность огорода.

Фрезы по-особому полезны при культивации глинистого, влажного или твердого субстрата. Их часто эксплуатируют для огородных работ на целине или пастбищах.

Из-за простоты конструкции собрать режущий элемент можно самостоятельно. Перед этим нужно составить чертежи или найти готовую схему, где указаны размеры, требуемое количество материалов и элементов.

Специалисты не рекомендуют делать фрезы с диаметром больше 50 см.

Плуг

Создавая плуг своими усилиями, можно достичь тех рабочих параметров, которые необходимы для полевых условий. К ним относят:

• Угол отвала.
• Качество и глубину культивации почвы.
• Площадь захвата.
• Эффективность работы.

В зависимости от мощности агрегата выбирается нужная конструкция плуга. В процессе изготовления нужно использовать качественные материалы, способные выдерживать большие нагрузки и при этом не ухудшать производительность.

Колеса

На самодельный мотокультиватор можно поставить колеса от старого мотоблока, мопеда, велосипеда или прочего транспортного средства с подходящими размерами.

Грунтозацепы

Аксессуар необходим для улучшения сцепления режущих элементов с грунтом. Он помогает агрегату свободно функционировать в сложных условиях и обрабатывать почву без остановок.

Прицеп

Наличие прицепа сделает культиватор максимально полезным и функциональным. Но перед тем, как изготовить такую конструкцию, нужно убедиться, что машина сможет ее тащить.

Окучник

Изделие необходимо для окучивания картофеля или других огородных культур. Существуют такие варианты самодельных окучников:

• Листерный.
• С переменной шириной захвата.
• Дисковый.
• Пропеллерный.

Адаптер

Любая работа на огороде требует много сил. Чтобы сделать процесс комфортным, следует создать специальное сиденье — адаптер.

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

• Металлическая несущая рама.
• Сцепка.
• Поперечная штанга.
• Раскосы.
• Ходовая часть.
• Органы управления.
• Сиденье.

Чтобы сделать несущую раму следует использовать трубу любого сечения, длина которой находится в диапазоне от 1,5 до 1,7 метра. С одной стороны приваривается устройство для крепления к мотоблоку, а с другой — поперечная балка. Ширина второго элемента выбирается в соответствии с размерами колесной базы мотоблока. Затем на штанге крепятся раскосы для увеличения жесткости конструкции и колесные стойки.

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация
Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

• крепим барабан на ступице одного из колёс;
• к тормозному диску привариваем отрезок трубы;
• надеваем механизм на ось;
• на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

• откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
• запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
• небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Создание плуга

Перед созданием такого оборудования придется подготовить чертежи. В них вы сможете указать главные узлы — лемех и отвал.

• Для рабочих деталей стоит взять 3-миллиметровую сталь, однако сначала мастера рекомендуют поработать над съемным лемехом. В виде более качественного материала для него выступит диск, взятый с циркулярной пилы. Если его нет, можно взять рядовую сталь, которая не подвергается специальной обработке.
• Режущей частью будет рабочая деталь косы, которая отбивается на наковальне. Плуг должен быть с отвалом, к его созданию можно перейти после завершения работы с лемехом. В качестве материала для этого можно взять трубу (50 мм), толщина которой будет 5 мм. Заготовку отвала можно сделать, применяя газовый резак. Сначала вырезаем шаблон, на последнем этапе заготовку нужно довести на наковальне, а потом и на точильном станке.

Как правильно выбрать: размеры, грузоподъемность

При покупке тележки для мотоблока в первую очередь следует обратить внимание на то, на груз какого веса она рассчитана. Этот показатель выбирают в соответствии с тем, каким образом и насколько часто минитрактор предполагается использоваться для перевозки разного рода материалов

Разумеется, при выборе грузоподъемности тележки следует учитывать и возможности самого мотоблока. Максимальный вес материалов, который такая техника может перемещать, обычно указывается в ее техническом паспорте.

Размеры прицепа для мотоблока — показатель также немаловажный. От него зависит то, какой объем груза, к примеру, сена, в последующем можно будет перевозить на мини-тракторе. Этот показатель, конечно же, также нужно выбирать в соответствии с техническими характеристиками пахаря.

К примеру, оптимальными размерами прицепа для мотоблока МТЗ считаются 140 х 100 см. Такие тележки способны перевозить грузы весом около 350 кг.

2 Как изготовить универсальное соединение?

Универсальная конструкция сцепки подстроит навесное оборудование к мотоблоку без люфта и свободного хода. Это в свою очередь облегчает работу на мотоблоке. Для изготовления такой сцепки своими руками не нужно много времени и чрезмерных усилий.

Используя это приспособление можно присоединить к мотоблоку:

• плуг;
• картофелесажалку;
• косилку;
• окучник;
• борону.

Чтобы создать качественное изделие на свой мотоблок, используется прочный металл. Также можно применять швеллеры, у них достаточный запас прочности, изготовлены по заводской технологии. Нужно проделать несколько дополнительных отверстий, самодельная сцепка почти готова.

Сцепка двойная универсальная к мотоблоку

Приспособление можно изготовить из прочного чугуна или стали. Но такие материалы требуют специального оборудования для обработки, поэтому лучше купить промышленные заготовки.

2.1 Инструменты и материалы

Приспособление состоит из нескольких сложных частей. Перед началом работы необходимы чертежи, которые подходят для создания узла. Они должны быть проверенными и рабочими.

Материалы, которые необходимы для сборки:

• болты и стальные шпильки — это главные элементы крепления, они создают подвижные и неподвижные соединения;
• элемент регулировки — рычаг, который поможет изменить положение устройства;
• металлические заготовки — швеллеры из которых будет сварена основная часть.

Чертеж сцепки к мотоблоку

Чтобы собрать оборудование понадобится:

• сверло по металлу для создания отверстий;
• линейка для измерения;
• сварка по металлу;
• набор ключей чтобы затягивать винтовые соединения.

2.2 Как соеденить мотоблок с прицепом?

На мотоблок устройство крепится с помощью штырей. Они должны быть изготовлены из прочной стали. Шпильки и штыри продеваются в отверстия. Узел для соединения размещается или под рулем, или позади основного устройства. Если есть какие-то особенности соединения они указываются производителем прицепа или мотоблока.

Изготовленное своими руками соединение может пригодится не только чтобы присоединить плуг, прицеп и другие подобные приспособления, но также ее используют для сельской техники или мини-тракторов.

Перед тем как приступить к работе, необходимо проверить надежность узла, прокрутить все гайки и винты.

2.3 Адаптер для мотоблока своими руками (видео)

Одним из важных составляющих узлов, которое обеспечивает надежное соединение прицепного оборудования с мотоблоком, является сцепка. Бывают различные виды узла сцепки. Однако самым часто используемым является П-образный узел сцепки мотоблока. Этот узел изготавливается, как промышленным путем, так и самостоятельно. Если изготавливается сцепка к мотоблоку своими руками, она должна быть крепкой, чтобы суметь выдержать большие нагрузки.

Как изготовить плуг к мотоблоку своими руками из конного?

Конский плуг, по сравнению с другими типами навесных устройств, может быть полностью деревянным. Единственным элементом из металла может выступать лемех.

Пошаговая инструкция по самостоятельному изготовлению конского плуга для вспашки земли приведена ниже:

1. Рукоятки изготавливаются из двух деревянных брусьев, толщина которых около 10 сантиметров. Верхняя часть рукояток дополняется прорезиненными накладками;
2. Рукоятки соединяются под прямым углом, так будет удобнее за них держаться двумя руками;
3. Нижние части элементов соединяются саморезами;
4. Брус толщиной 20 сантиметров нужно изогнуть, чтобы его концы расположились параллельно;
5. Нижний конец бруса прикрепляется к лемеху;
6. На верхнем конце устанавливается крепление плуга к мотоблоку. Для изготовления можно использовать деревянные бруски небольшого размера;
7. Посередине крепления устанавливается двойная рукоятка.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Про навесное оборудование для агрегата Нева читайте в этой статье.
