Электросчётчик, передающий показания: особенности, устройство, принцип работы и преимущества
Содержание:
- Лучшие двухтарифные счетчики электроэнергии
- Дополнительные пункты для выбора счетчика
- Одноставочный тариф на электроэнергию в Москве
- Что такое умный счетчик
- Виды и типы приборов
- Электросчетчик на столбе: особенности размещения и подключения
- Как работают приборы учёта электроэнергии с дистанционным снятием показаний
- Примеры популярных экземпляров электросчетчиков
- Выгоден ли многотарифный счетчик для квартир и домов с газовыми плитами?
- Популярные модели
Лучшие двухтарифные счетчики электроэнергии
Если нагрузка на сеть будет осуществляться круглосуточно, следует присмотреться к двухтарифным устройствам. Выбирая лучшие счетчики электроэнергии в этой категории, мы перебрали множество вариантов, рассмотрев технические характеристики 40 различных моделей. Ниже вы увидите только те устройства, которые действительно заслуживают вашего внимания.
АВВ, FBU-11205 80/10 T2 D 220B DELTA single ЖК
Это многофункциональное современное устройство, пользоваться которым одно удовольствие. Счетчик оснащён жидкокристаллическим экраном, все показатели отображаются четко, увидеть их сможет даже человек пожилого возраста.
Устройство имеет русифицированный сертификат соответствия, заявленный класс точности – 1. Крепление счетчика производится с помощью Din-рейки, монтаж достаточно прост, вы сможете справиться с ним самостоятельно. Также стоит отметить наличие ИК-порта, что позволяет моментально отправлять данные с устройства.
Достоинства:
- Удобное крепление;
- Простота монтажа;
- ИК-порт;
- Высокое качество сборки;
- Отсчетное устройство с ЖКИ.
Недостатки:
Высокая стоимость.
Электросчетчик компании АВВ многофункционален. Его единственный минус, по сравнению с остальными устройствами – высокая стоимость. Однако если вы ищете качественный, современный прибор, то данный счетчик станет самым лучшим вариантом из всего многообразия выбора в магазине.
Нева МТ 124 5-60А 1-фазный электронный 2-тарифный на дин-рейку
1-фазный электронный счетчик Нева МТ 124 применяется не только в бытовых помещениях, но и в общественных местах, на производстве. Устройство запрограммировано на два тарифа. Установка производится на дин-рейку, что позволяет прибору надежно держаться на выбранной поверхности длительное время.
Максимальный номинальный ток – 60А, напряжение 220В, класс точности – 1, устройство полностью соответствует современным стандартам. «Внутренности» счетчика отлично защищены от пыли и воды. Межпроверочный интервал составляет 16 лет.
Достоинства:
- Высокое качество сборки;
- Длительный срок службы;
- Можно использовать на производстве;
- Удобное крепление;
- Точные показания.
Недостатки:
Достаточно крупные габаритные размеры.
Среди моделей двухтарифных счетчиков устройство Нева МТ 124 занимает лидирующее место. Согласно отзывам покупателей, прибор очень прост в эксплуатации, цифры высвечиваются ярко и четко. К тому же цена на новое устройство в магазинах совсем не «кусается».
Дополнительные пункты для выбора счетчика
Дополнительно надо обратить внимание на следующее:
- обслуживающая компания на своих информационных ресурсах рекомендует определенные бренды. В ассортимент входят все возможные виды счетчиков. Желательно выбирать из этого перечня. Если же подобран прибор, не значащийся в списке, то надо уточнить, работает ли организация с такими моделями;
- комплектность. Наличие заполненного, заверенного печатью и подписью ответственного лица лицензированной компании паспорт-формуляр с контрольными пометками;
- в паспорте прописывается предельная дата эксплуатации, интервал между проверками;
- номера всех счетчиков любого бренда должны присутствовать в Госреестре.
Особые данные
Есть мелкие, но важные параметры:
- эксплуатационные температуры: широкий диапазон или только для отапливаемых мест;
- есть обычное и антивандальное исполнение;
- шумность у некоторых индукционных приборов выше (щелканье, гул), что надо учесть при размещении девайса в жилых зонах;
- если обслуживающая компания собирается внедрить автоучет, то выбираем модель с обратной связью посредством электронных инструментов (GSM, IP или PLS);
- счетчик (электронный) может иметь опцию сохранения данных, «журнал событий», что пригодится для решения споров, отслеживания пиковых нагрузок, скачков, периодов отключения, времени вскрытия, попыток вмешательства.
Отечественные бренды полностью удовлетворят запросы как по качеству, так и по ассортименту, дополнительные плюс несколько ниже цена. Гарантийные обязательства производителей стандартно в диапазоне 3 лет, заявленные сроки службы — 30 лет, межпроверочные интервалы, установленные производителем — 16 лет.
Одноставочный тариф на электроэнергию в Москве
01.01.2021 по 30.06.2021 | ||
Показатель (группы потребителей с разбивкой по ставкам и дифференциацией по зонам суток) | Цена (тариф) в руб./кВтч | Цена (тариф) в руб./кВтч |
1. Городское население | ||
Круглосуточно | 5,66 | |
2. Население, проживающее в домах, оборудованных стационарными электроплитами | ||
Круглосуточно | 4,87 | |
3. Население, проживающее в сельских населенных пунктах и приравненные к ним | ||
Круглосуточно | 3,96 | |
4. Садоводческие, огороднические или дачные некоммерческие объединения граждан | ||
Круглосуточно | 3,96 | |
5. Потребители, приравненные к населению (за исключением садоводческих, огороднических или дачных некоммерческих объединений граждан) | ||
Круглосуточно | 5,66 |
Что такое умный счетчик
Устройство устанавливается на место привычного многим счетчика «с колесиком». Новый аппарат станет автоматически снимать информацию и передавать ее в биллинг. Таким способом достигается несколько целей:
- прозрачность начислений для владельцев жилья;
- упрощение процедуры оплаты — не нужно самостоятельно фиксировать показания и сдавать их в компанию;
- точность расчетов — прибор будет регистрировать только реальные показания;
- борьба со злоупотреблениями и «подкрутками», умные счетчики защищены от махинаций, ошибок и ложной подачи сведений;
- работа с должниками: задолжавшему «за свет» оператор сможет удаленно ограничить или полностью прекратить подачу электричества.
Кроме того, все одобренные для установки приборы многотарифные, что дает владельцам возможность экономить: например, ночью электроэнергия дешевле.
Экономия происходит и за счет снижения количества персонала управляющих компаний. Поскольку процесс автоматизирован, сотрудникам не нужно ходить по домам и сверять данные, меньше станет и принимающих платежи кассиров.
Для получения сведений визуальный осмотр такого счетчика не нужен, чтение происходит с помощью компьютера, телефона или специального пульта (зависит от модели устройства). Умный гаджет самостоятельно отправляет данные на сервера сбытовой компании, к которым можно подключиться и проверить сведения через личный кабинет пользователя.
Виды и типы приборов
Счетчики электрической энергии разделяют на типы и виды по разным признакам. Среди них: конструкция, количество фаз и тарифов.
Индукционные и электронные
Индукционные счетчики знакомы каждому. Раньше они стояли везде, этот тип прибора разработан давно. Выглядит он как дисковый аппарат. Через такой счетчик проходит электричество, образуется магнитное поле, а из-за этого уже диск производит обороты.
Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такого устройства заключается в его надежности – они могут исправно работать до тридцати лет! Но есть и большой недостаток: погрешность измерений очень высока.
Электронные счетчики появились совсем недавно. Они измеряют расход электричества напрямую и могут хранить данные или передавать их. Такие приборы в разы точнее индукционных, учитывают самую минимальную нагрузку.
Однотарифные и многотарифные
Индукционный счетчик может работать только на одном тарифе. А вот при покупке электронного счетчика можно выбрать многотарифный прибор. В этом случае регистратор будет считать электроэнергию в зависимости от времени: по дневному или ночному тарифу.
Это удобно, потому что стоимость электроэнергии днем и ночью различается. Поэтому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.
По количеству фаз — однофазные и трехфазные
Электросчетчик может подходить для однофазных сетей 220 В или для трехфазных 380 В. Перед покупкой обязательно нужно уточнить, какая сеть используется в вашем доме.
Электросчетчик на столбе: особенности размещения и подключения
В последние годы очень часто используется вариант установки электрических счетчиков на столбе на улице. Это особенно удобно для работников компании энергообеспечения при снятии показателей. В частном доме, если счетчик расположен внутри, снять показания можно только в случае присутствия его жильцов. При размещении прибора на улице дело обстоит иначе.
Рассмотрим некоторые особенности расположения счетчика учета электроэнергии на столбе:
- Возможность установить приборы учета электроэнергии на уличном столбе имеет каждый, у кого есть навыки в работе с электричеством. Тем не менее право подключить к устройству электричество разрешено исключительно представителям поставщика электроэнергии.
- Если счетчик электричества вне помещения, а именно на уличном столбе, устанавливают представители электросетей, то к потребителю претензий появиться не должно. Еще перед началом монтажных работ готовятся документы, в которых указываются требования к установке определенного учетного прибора и граница балансовой принадлежности.
- Установка счетчика электроэнергии на столбе производится исключительно в случае согласия собственника прибора учета. В частных домах граница балансовой принадлежности проходит не внутри помещений, а на улице. При этом точное место должно быть определено соответствующей техдокументацией.
Монтаж счетчика на столбе производится только в том случае, если есть согласие собственника прибора учета
Этапы установки счетчиков на столбе: особенности процесса
На первом этапе установки нужно согласовать конкретное место размещения электросчетчика на уличном столбе. Главным условием является оптимальное расположение прибора от уровня земли. Согласно норме он должен находиться на высоте от 0,8 м до 1,7 м. В некоторых случаях, например, чтобы исключить вероятность вандализма, счетчики монтируют на высоте более 2,5 м.
Такое их расположение не очень удобно для работы сотрудников электросети, так как снять показатели на предполагаемой высоте крайне неудобно и практически нереально.
Электрический счетчик должен находиться на высоте от 0,8 м до 1,7 м
Чтобы осуществить установку счетчика на столбе, необходимо выполнить следующие действия:
- Входная линия обязательно обесточивается. Организация, которая поставляет энергию, дает согласие на выполнение данного процесса.
- Нужно обеспечить заземление. Это условие направлено на то, чтобы все имеющиеся в доме электроприборы безопасно продолжали работать.
- Подсоединение проводов. Электрические провода сначала подключаются к автоматическому выключателю защиты, после чего их следует подсоединить к электросчетчику.
- Подключается разводка. Вся разводка в доме выполняется на последнем этапе.
- Опломбирование прибора. После установки счетчика электроэнергии на столбе нужно пригласить работников энергосети для того, чтобы они опломбировали прибор и взяли его на учет.
Как работают приборы учёта электроэнергии с дистанционным снятием показаний
Самые простые автоматизированные системы передачи данных выполняют следующие функции:
- сбор данных;
- передача информации поставщику услуги;
- анализ и последующее хранение данных.
Для сбора данных используются специальные устройства, осуществляющие замеры параметров системы, в том числе приборы учёта электроэнергии. К подобным устройствам можно отнести различные датчики, подключаемые к автоматизированной системе при помощи аналоговых и цифровых преобразователей или оснащённые входом, адаптированным для присоединения интерфейса.
Далее в действие вступают микроконтроллеры, передающие аналоговый или цифровой сигнал между различными интерфейсными линиями. Это необходимо для сбора данных контроллером или ПК. На завершающем этапе в работу включается сервер, персональный компьютер и непосредственно контроллер, на которых лежит сбор, обработка и хранение информации. Для выполнения этих функций система должна иметь соответствующее программное обеспечение.
Примеры популярных экземпляров электросчетчиков
Чтобы сориентировать пользователя, какой счетчик электроэнергии в квартиру, для дома выбрать, рассмотрим эталонные образцы. Как правило, ассортимент компании, которая выпускает такие изделия, охватывает все типы приборов учета. Ниже приведенные списки основываются на отзывах пользователей, какие надежные и хорошие модели они используют.
Однотарифные

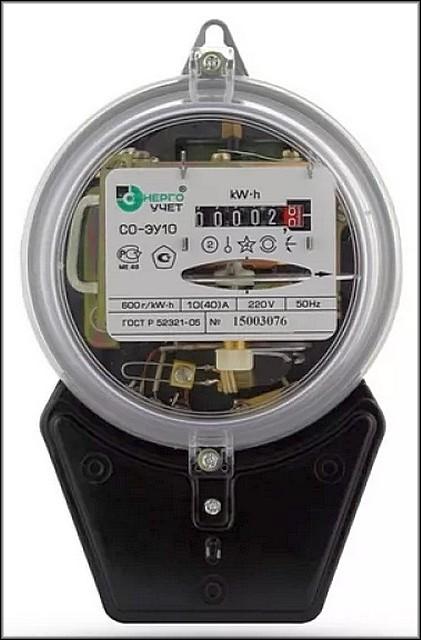

СО-ЭУ-10 10-40 А — индукционный, своеобразный стандарт, прошедший проверку временем, до сих пор выпускающийся и исправно выполняющий поставленные цели. Надежный, долговечный, дешевый, практичный. Однофазный, кл. 2, 10–40 А, защищенность — IP51, t° эксплуатации −20… +55 °C. Винтовое крепление, масса — 1.2 кг.
ЦЭ2726-СОЛО (5–60 А). Электронный, с электромеханической индикацией. Кл. 1, до 60 А, IP52, 1.3 кг. Винтовая фиксация. Надежный, для старых щитков.
Нева 103 1SO. Электромеханический индикатор, компактная популярная модель на DIN-рейку. Кл. 1, до 60 А. Допускается установка на улице, защищенность IP52. Недостаток: шумность в виде щелчков.
Меркурий 201.8. Жидкокристаллический дисплей, точность «1», до 80 А. Повышенная устойчивость, можно применять при −40… +70 °C и влажности до 90 %. Есть подсветка. Винтовые клеммы, крепление для DIN-рейки. Заявленная работоспособность 30 лет, межпроверочный интервал от производителя — каждые 16 лет. Минус: нет возможности подключать к системам телеметрического учета.
Многотарифные (дифференцированного учета)

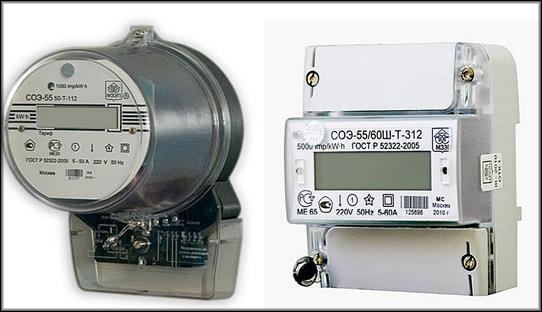

Линейка поставляемого ассортимента завода МЗЭП, включает 8 моделей. Пример:
- СОЭ-55 50Т. Классическое исполнение, для 4 тарифов, 50 А;
- 60Ш-Т. Расширенные опции, 60 А, до 8 тарифов, на DIN-рейку.
Перечисленные регистраторы имеют точность «1», с ЖК-табло. Корпусы на винты и на рейки, вес — от 0.6 до 0.8 кг.
Энергомера CE102M S7 145-JV. Имеет отличные рекомендации для использования в мультитарифных сетях. Повышенная универсальность, устойчивость к сложным условиям, режим t° −40… +70. Доступно ведения учета по 8 тарифам, программирование, есть функция хранения информации, подсветка, интерфейсы для системы автоучета, защитное реле.
Меркурий 200. Доступно четыре тарифа (для моделей 02, 04, 05). Есть возможность работать в режиме автоучета. Кл. «1», до 60 А, система защиты, работа при −40… +50 °C. Есть энергонезависимая память, индивидуальное программирование. Фиксация на рейку, вес — 600 грамм. Минус относительный — нет подсветки дисплея.
Выгоден ли многотарифный счетчик для квартир и домов с газовыми плитами?
Приведенные ниже показатели в таблице приравнены к соотношению руб/кВт/ч
Однотарифный | 5,56 | |
Двухтарифный |
Ночная зона Т2 (23.00 — 7.00) |
2,41 |
Дневная зона Т1 (7.00 — 23.00) |
6,39 | |
Многотарифный |
Ночная зона Т2 (23.00 — 7.00) |
2,41 |
Полупиковая зона Т3 (10.00 — 17.00, 21.00 — 23.00) |
5,56 | |
Пиковая зона Т1 (7.00 — 10.00, 17.00 — 21.00) |
7,23 |
Средний месячный показатель потребления электроэнергии для квартир с газовыми плитами составляет 200 кВт — данная цифра также усреднена и может меняться в зависимости от количества потребителей в доме и времени нахождения в нем людей. Свое потребление электроэнергии можете посмотреть в последней квитанции за свет.
Итак, стоимость 200 кВт электроэнергии, которую мы спалим за месяц, для вышеприведенных тарифов будет составлять:
- Однотарифный: 200*5,56 = 1112 руб.
- Двухтарифный:
Т1: 200*0,9*6,39 = 1150,2
Т2: 200*0,1*2,41 = 48,2
Итого по Т1 и Т2 = 1198,4 руб.
Многотарифный:
Т1: 200*0,4*7,23 = 578,4
Т2: 200*0,1*2,41 = 48,2
Т3: 200*0,5*5,56 = 556,0
Итого по Т1, Т2 и Т3 = 1182,6 руб.
Итак, расчеты показывают, что при летнем потреблении электричества из учета потребления 40/10/50 (Т1/Т2/Т3) многотарифный учет проигрывает однотарифному и совсем немного выигрывает у двухтарифного. Для того, чтобы многотарифный учет стал выгоднее однотарифного, потребителю стоит увеличить расход электроэнергии Т2 ночью и уменьшить Т3 днем хотя бы на 10 %, что приведет к сумме в 1111.6 руб по многотарифному учету (для 200 кВт в месяц).
Если вы готовы чаще стирать, печь хлеб или гладить вещи после 23.00, тогда многотарифный счетчик поможет вам сэкономить. В противном же случае однотарифный будет приоритетнее. Также отметим, что установка многотарифного счетчика может стоить человеку дополнительно от 1500 до 4500 рублей в зависимости от количества фаз. Например, однофазный счетчик INCOTEX Меркурий 200.2 обойдется покупателю в 1545 рублей.
Популярные модели
Напомним, что новый счетчик не меняет электропакет. Сначала, как и прежде, нужно сообщать показания счетчика. Когда его переведут на удаленное считывание и в них отпадет необходимость, электрораспределительная компания проинформирует. 1-ый раз давая показания, учитывают: если счетчик поставлен 25 числа или позднее, данные не передаются. Их зафиксировал электрик, когда ставил.
Счетчики электроэнергии, передающие показания через интернет, пользуются спросом у населения. Попытаемся сориентировать в популярных качественных моделях, их стоимости. Познакомимся с несколькими.
Счетчик электроэнергии с радиомодулем «A1M»
Благодаря компактным размерам позволят разместить его в малогабаритном этажном или квартирном щитке. Он однофазный, устанавливается только в двухпроводной сети с напряжением 220 В и переменным током.
Функционал:
- Передает показания в личный кабинет.
- Изменяет тарифный план.
- Извещает о возникших проблемах: поломках, вскрытии, потере питания.
- Передает данные по радиоканалу на 10 км.
- Учитывает каждый кВт, уменьшает потери до 4%.
- Показания передает со скоростью 50 бит/сек.
- Имеет дисплей.
- Работает в 4 тарифах. Есть двусторонняя связь. Прямой канал передает показания о расходе электричества и сведения о состоянии прибора, обратный удаленно управляет счетчиком.
- Снабжен запасным питанием от батареи, если отключат внешнее, продолжит работать.
К АСКУЭ (автоматизированной системе коммерческого учета электроэнергии) «Стриж» не подключен, радиомодуль уже в приборе. Применяют на дачах, в коттеджах, высотных домах. Весит всего 450 г. Прослужит 30 лет. Цена электросчетчика с дистанционным снятием показаний около 3 500 р.
Wifi cчетчик электрической энергии RS-26
Достоинства такого счетчика не оспорить:
- С ним вы забудете, где находится электрощиток.
- Не придется настраивать автоматическую систему передачи показаний на телефон.
- Отпадет надобность получать данные счетчиков по интернету или мобильному.
- Устанавливают его в квартире, на лестничной площадке, на улице в пластиковом боксе.
Счетчик однофазный двухтарифный Меркурий-200.02
Стоит 1 550-1900 р., учитывает потребленную электроэнергию по всем тарифам. Работает автономно и в АСКУЭ. Устанавливается в закрытых помещениях. В счетчик встроены интерфейсы. Сила тока подается в диапазоне 5–60 А. Максимальное напряжение составляет 230 В.
Память счетчика хранит показания по 4 тарифам и общую сумму израсходованного электричества за 2 года.
Однофазный двухтарифный CE102M-S7 Энергомера
Цена 1 300-1600 р., измеряет и учитывает поставленную электроэнергию по 4 тарифам, передает цифры через интерфейс или RS — 485.
Считывает показания, даже если нет напряжения сети, измеряет и выводит на дисплей параметры. Работает больше 220 000 ч. Интервал между поверками счетчика составляет 10 лет. В среднем служат до 30 лет. Гарантийные обязательства – 5 лет.
Чем отличается от других:
- Показания отображаются, даже если нет напряжения.
- Измеряют и показывают параметры сети (напряжение, ток).
- Память энергонезависима.
- Имеется подсветка.
- Устойчив ко всем воздействиям (климатическим, механическим, электромагнитным).
- Память защищена от неразрешенных вмешательств.
- Счетчик сам потребляет мало энергии.
Однотарифные (однофазные) обойдутся дешевле
Меркурий-201.5
Представляет собой электронный однофазный однотарифный электросчетчик с электромеханическим отчетным устройством (ОУ), устанавливается на дин-рейку, измеряет электроэнергию в однофазных двухпроводных цепях переменного тока частотой 50 Гц, стоимость 690 — 900 р.
