Сендвичные панели: размеры и цены кровельных, стеновых и угловых плит

Сэндвич-панели своими руками в домашних условиях

При наличии достаточно большого стола и пресса технология изготовления сэндвича проста

Простая конструкция многослойных плит позволяет делать стеновые сэндвичи своими руками. Сложность заключается в приобретении специального оборудования. Под сборку панели используют стол по размеру превышающий габариты наружных слоев. Прочное склеивание возможно только под прессом. Скорость играет решающую роль в получении качественного строительного материала.

Технология изготовления термоплит простая, но имеет много нюансов, которые необходимо знать. Любое нарушение правил не позволит сделать сэндвич прочным, долговечным и красивым.

Начинать следует с подготовки рабочего места, подбора материалов, их раскроя и очистки от пыли.

Сэндвич-панели повышенной огнестойкости: особенности монтажа элементов

Панели повышенной огнестойкости, по словам специалистов, должны монтироваться только специально обученными специалистами. Дело в том, что подобный строительный материал поможет защитить определённый отсек или комнату в случае возникновения в здании пожара. А если работы будут произведены с нарушениями, ни о какой защите речи уже не пойдёт.

Вот так соединяются панели повышенной огнестойкости ФОТО: уфа.стройсистема.рф

Одной из особенностей установки такого материала является необходимость подбора к нему дополнительных составов, вроде монтажной пены, которые будут соответствовать тем же характеристикам огнестойкости. Этот же момент касается дверей, а также окон, если таковые планируются.

Сэндвич-панели повышенной огнестойкости имеет смысл монтировать только в кирпичных и бетонных зданиях и сооружениях. При их установке в деревянном доме все работы и повышенные затраты на материал можно назвать бесполезными.

Повышенная огнестойкость материала должна быть подтверждена свидетельством установленного образца ФОТО: stroi.com

Стеновые сэндвич-панели

Стеновые сэндвич панели — это современный материал для быстрого, качественного и легкого строительства применяются для возведения наружных стен и внутренних перегородок. В основном, стеновые сэндвич панели используются в строительстве зданий и сооружений промышленного, торгового и складского секторов, но в последнее время нашли применение в жилищном строительстве. Использование сендвич-панелей для строительства объектов не только уменьшает время, необходимое на возведение сооружения, но и снижает трудовые и финансовые затраты на строительство.

Структура стеновой сэндвич панели

Конструкция стеновых сэндвич панелей имеет трехслойную структуру. Внешние слои состоят из высококачественной оцинкованной стали с полимерным покрытием. Внутренний слой, являясь необходимым элементом тепло – и звукоизоляции, может состоять из различных наполнителей и иметь различные толщины.

1. Оцинкованная тонколистовая рулонная сталь с полимерным покрытием толщиной 0,5 — 0,7 мм. Применяются различные виды полимерных покрытий, в соответствии с европейским каталогом цветов RAL.
2. Защитная прозрачная полиэтиленовая плёнка.
3. Двухкомпонентный полиуретановый клей с высокими адгезивными свойствами
4. Ламели из минеральной ваты на основе базальтового волокна.
5. Замковое соединение «Z-Lock».

Размеры стеновых сэндвич панелей

	Панели с минеральной ватой и пенополистиролом	Панели с пенополиуретаном и пенополизоциануратом
Длина сэндвич панелей (м)	1.5 — 20	2-13
Монтажная ширина сэндвич панелей (мм)	1000, 1190, 1200	1150
Толщина сэндвич панелей (мм)	50 — 300	30-220
Толщина металла (мм)	0.5, 0.55, 0.6, 0.65, 0.7	0.45-0.7

Наполнители стеновых сэндвич панелей

В зависимости от назначения и предъявляемых характеристик, внутренний слой сэндвич панелей может состоять из пенополистирола, минераловатной плиты или пенополиуретана.

	Минераловатная плита на основе базальтового волокна — синтетическое волокно, полученное методом расплава минерального сырья — песка и горных пород. По своей структуре схожа с асбестовым волокном, но в отличии от асбеста — безвредна. Обладает прекрасными тепло и звукоизоляционными cвойствами, не горит. Сэндвич панели с утеплителем из минераловатной плиты прекрасно подходят для возведения зданий и сооружений, к которым предъявляются повышенные противопожарные требования.
	Пенополистирол — теплоизоляционный материал, получаемый путем вспенивания полистирола при температурной обработке с добавлением антипирена. Пенополистирол обладает превосходными тепло и звукоизоляционными свойствами, а также экологичностью.
	Пенополиуретан (ППУ) -является одним из самых эффективных теплоизоляционных и экологически чистых материалов, используемых в современном строительстве, лёгкий, но достаточно прочный, обладают очень низкой теплопроводностью (0,019 — 0,03 Вт/(м·K)), малой паропроницаемостью, высокой адгезией практически ко всему — к бумаге, металлу, древесине, штукатурке, рубероиду и многому другому
	Пенополиизоцианурат (PIR) – представляют собой гидротеплоизоляционный материал это бесшовная теплоизоляция из класса пенополиуретанов, достаточно новый утеплитель для сэндвич панелей. Главная особенность пенополиизоцианурата заключается в том, что он имеет повышенную термостойкость и практически не горит. Класс горючести PIR Г2, подтверждаемый пожарным сертификатом

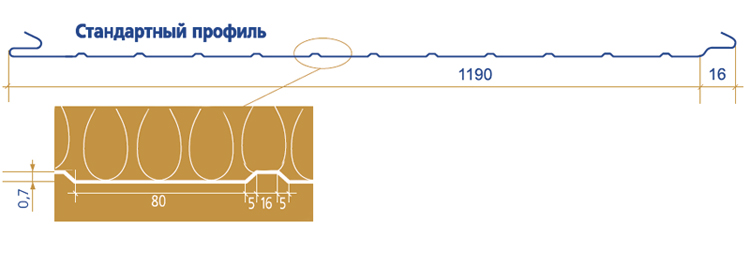

Виды профилирования металлической облицовки стеновых сэндвич панелей

Металлические облицовки стеновых панелей могут быть как гладкими, так и профилированными.

Профиль облицовки может быть разным с внутренней и наружней стороны панели. Гладкий профиль не рекомендуется для сэндвич панелей с большой длиной, т.к. при монтаже легко повредить такую поверхность панели.

Другие виды сэндвич-панелей

Строительный материал стал настолько популярен, что его теперь выпускают не только для стен и перекрытий, но и для других конструктивных элементов здания.

Кровельные сэндвич-панели

СИП-панели стали использовать и для сооружения крыши. Материал приобрел популярность и в этой сфере потому, что является готовым кровельным пирогом. Если использовать данную конструкцию, то даже дополнительная изоляция не потребуется. Под такой крышей можно устроить достаточно теплую мансарду.

Каркас кровельных сэндвич-панели образует тонколистовая сталь. Листы оцинковывают и покрывают полимерными материалами, которые не только придают эстетичный вид, но и защищают металл от влаги и других неблагоприятных условий, вызывающих коррозию. В качестве утеплителя используют как пенополистирол, так и минеральную вату. Кровля из СИП-панелей выдерживает снежную шапку, сильный ветер.

Отдельные элементы кровли скрепляются друг с другом замками ROOF-LOCK. Они обеспечивают герметичное соединение, и не допускают протеканий на стыках.

Кровельная сэндвич-панель

СИП-панели для кровли приобретают популярность по следующим причинам:

• привлекательный экстерьер;
• длительный срок эксплуатации;
• устойчивость к внешнему воздействию, обусловленному климатическими условиями;
• хорошая защита от шума;
• низкая теплопроводность.

Таблица 3. Характеристики и размеры

Название	Показатель
Количество слоев	3
Ширина	1000 мм
Толщина	40–160 мм
Высота ребер жесткости	40 мм
Общий вес панели	До 40 кг/м2

Использование сэндвич-панелей

Сэндвич-панели для оконных откосов

СИП-панели все чаще используют для монтажа оконных откосов. Они имеют такую конструкцию:

• наружная декоративная панель;
• слой полистирола в качестве утеплителя;
• направляющая деревянная рейка;
• профиль F и П-образный.

F-образный профиль фиксируют на внутренний край оконного откоса — он закрывает торец конструкции. По этой причине отпадает потребность в переклеивании обоев после монтажа. Под этим профилем пролегает рейка, которая примыкает к П-образному профилю. На него упирается конструкция.

В таком случае металлопластиковое окно максимально защищает от уличных шумов и сквозняков. При использовании такой отделки стеклопакеты могут прослужить 20–30 лет без серьезного ремонта.

Строители отмечают у материала такие преимущества:

• вес до 1,7 кг/м2, в том время как у гипсокартонного листа (12,5 мм) — до 10 кг/м2;
• теплоизоляция минимум на 20% выше, чем у ГКЛ.

С этим материалом работать легче, поскольку он не крошится и не образует много строительного мусора. Лицевой слой панели обычно покрыт материалом, который можно мыть, но без абразивных чистящих средств.

СИП-панель для откоса

Но применение этого материала на откосах имеет и ряд недостатков. Так, если сторона солнечная, а покрытие некачественное, не исключена вероятность деформации верхнего покрытия. Белый пластик под воздействием солнечного света со временем желтеет, что ухудшает вид окна.

Монтаж откоса — пошаговая инструкция

Монтаж конструкции выполняется в такой последовательности:

Шаг 1. Проводят замеры окна по контуру.

Шаг 2. Вырезают из сэндвич-панелей куски нужного размера.

Шаг 3. По краю оконной рамы крепят П-образный профиль.

Шаг 4. Монтируют сэндвич-панель.

 Шаг 5. Заливают пену в щель между стеной и панелью.

Сэндвич панели для откосов технические характеристики

Сэндвич-панели – это многослойные бескаркасные строительные конструкции. Слово «сэндвич» (от англ. sandwich – слоить) обозначает «слоистое» строение строительной конструкции.

Свойства и области применения ПВХ сэндвич-панелей

Панели собираются между собой в стеновые блоки при помощи профилированного замкового соединения, находящегося в теле панели. Сэндвич – панели относятся к ряду легких ограждающих конструкций.

ПВХ – сэндвич панель представляет собой трехслойную конструкцию: два жестких листа ПВХ между которыми находится утеплитель (пенополистирол (прессованный или вспененный (PSV), экструдированный – ST, XPS), или в редких случаях – пенополиуретан – FPU).

Рисунок 1ПВХ сэндвич-панель

ПВХ сэндвич панели с наполнителем из пенополиуретана обладают наилучшими теплосберегающими характеристиками. Пенополиуретан является наиболее экологически чистым материалом. Разрешено применение в жилых помещениях. Имеет минимальную гигроскопичность и наибольший срок службы.

Пенополистирол отличается высокой прочностью, химической стойкостью, долговечностью, высокими теплоизоляционными свойствами.

В зависимости от климатических условий и назначения строящегося (реконструирующего) объекта применяется тот или иной тип утеплительного материала.

В качестве наружного слоя пластиковой сэндвич-панели могут применяться различные материалы:

• Жесткий ПВХ лист (rigid PVC sheet)• Вспененный ПВХ лист (foam PVC sheet)• Слоистый пластик (HPL)

Жесткий ПВХ лист – наиболее часто встречающийся в пластиковых сэндвич-панелях материал, применяемый для откосов. Для производства сэндвич панелей с жестким ПВХ чаще всего применяется листовой материал белого цвета, толщина которого варьируется от 0,8 — 2 мм, поверхность листа может быть как глянцевой, так и матовой. Плотность такого материала – 1,4 г/см3.

Вспененные ПВХ листы получили такое название из-за пористой внутренней структуры, которую специально получают при экструзионном производстве листов. Вспенивание пластика происходит на выходе из экструзионной головки, при этом по толщине листа получается мелкоячеистая структура, содержащая большой процент мельчайших замкнутых пузырьков воздуха. Поэтому, в дополнение к вышеуказанным свойствам, ПВХ листы обладают малой плотностью (0,6 г/см3), и хорошей теплоизоляцией. Вспененные ПВХ листы также, как и жесткие ПВХ листы, обладают хорошей влагостойкостью. При отрицательных температурах ударная прочность вспененных пластиков уменьшается.

Термин HPL означает способ производства материала: собирается «пачка» бумаг (крафт-бумага для внутренних слоев, декоративная для поверхности, оверлей — для защиты поверхности) пропитывается фенолформальдегидными и аминоформальдегидными смолами и спрессовывается в этажном прессе под давлением от 90 до 110 кг/см2. При прессовании применяется технологическая оснастка, которая определяет текстуру поверхности. В этом качестве используются специальные прокладочные металлические листы и матрицы, поверхность которых представляет собой рельефные изображения, имитирующие поры дерева, поверхность камня и т.п. Эти рельефы переносятся на поверхность листа пластика, что позволяет получить различные типы поверхности: глянец, «сатин», поры дерева, «асфальт» и пр. HPL производится только в листах. Толщина листового слоистого пластика для производства сэндвич-панелей чаще всего составляет 2 мм. Из всех вышеописанных пластиков для облицовки утеплителя в сэндвич-панели HPL является наиболее прочным и надежным материалом, и сэндвич-панели с HPL могут применяться в таких эксплуатационных условиях, которые предполагают наибольшие нагрузки на материал.

Любой из вышеописанных облицовочных пластиков может быть покрыт ренолитной пленкой, что сделает его более подходящим для декорирования. Чаще всего в целях декорирования используются сэндвич-панели с HPL. Для откосов и окон чаще всего используется простой жесткий матовый или глянцевый ПВХ лист белого цвета. Реже всего применяются панели со вспененным ПВХ.

Минусы и плюсы откосов из сэндвич-панелей

Основные преимущества и недостатки

Указанный тип откосов выполняется при помощи монтажной пены — качественного герметика на полиуретановой основе. Материал распределяется по центру между двумя небольшими листами из ПВХ-конструкции.

Среди главных его преимуществ выделяют следующие:

1. Никакой дополнительной обработки и декорирования поверхности после установки откосов не требуется, ведь плоскость отличается структурой, в точности похожей на металлопластиковые изделия.
2. Гипсокартон с течением времени подвержен растрескиванию и промоканию под влиянием влаги, представленной в виде конденсата. Сэндвич-панели для оконных откосов всегда остаются непромокаемыми и не разрушаются.
3. Если и понадобится утепление сэндвич-панелей, то это скорее в мерах перестраховки, ведь материал совершенно не пропускает холод. Специалисты чаще проводят подобные мероприятия с целью обездвижить и укрепить конструкцию на окне.
4. Очистить сэндвич-панели не составляет никакого труда, тряпочкой, смоченной в мыльном растворе, оттираются пыль, грязь и даже кофейные пятна. Если это не помогло, разрешается использовать моющее средство, которым обычно моют посуду, но без наличия в составе абразивного вещества.
5. Установка сведена к простой и понятной процедуре, таким образом, справиться с монтажом сможет даже новичок в строительном деле.
6. Срок эксплуатации, заявленный изготовителем, колеблется от 15 до 20 лет. Откосам не страшны град, сильный ветер и дождь.

Самое время обсудить минусы сэндвич-панелей

Скорее они связаны с низким качеством предлагаемого материала, поэтому при покупке обращайте внимание на производителя, не бойтесь задавать продавцу-консультанту неудобные вопросы и требовать показать сертификацию

Обращайте на качество материала панелей

Это в ваших интересах, ведь панели низкого качества под влиянием знойной погоды и высоких температур приобретают жёлтый оттенок, от которого невозможно избавиться, и деформируются, поэтому считаются крайне ненадёжными и ломкими.

Многое зависит от старательности и ответственности того, кто принялся за монтаж откосов из сэндвич-панелей. Небрежное отношение, спешка и несоответствие технологии установки может впоследствии привести к образованию пустот между панелями и подоконником.

Устройство откосов из сэндвич-панелей

Изучение устройства внутренней конструкции позволяет сделать вывод, что откосы из сэндвич-панелей очень похожи на привычные пластиковые

Если вы обратите внимание на функциональную составляющую этих двух экземпляров, то поймёте, что их технические характеристики также идентичны

Чтобы сделать откосы из сэндвич-панелей своими руками, вам придётся собрать в одно целое несколько компонентов изделия, а именно:

1. Профиль, выполненный из пластика, представленный в П-образной форме. Другое его название — стартовый профиль, ведь именно с его монтажа берёт начало установка приспособления. Фиксация происходит непосредственно по периметру оконной коробки, создавая нужное соединение откосов между собой и с другими важными деталями окна.
2. Сэндвич-панель представляет собой композит, где полиуретан или полистирол находится в центре между пластинами, сделанными из пластика. Толщина панели может быть самой разнообразной — от 10 до 32 мм включительно. Какая модель подойдёт в этом конкретном случае, зависит от свободной площади, идущей от края оконной коробки до её торца. Специалисты рекомендуют воспользоваться универсальным устройством, толщина которого составляет 24 мм.
3. Наличник — профиль из пластика, принимающий F-образный вид. Отличие от стартового профиля состоит в том, что наличник дополнительно имеет выступающую широкую часть, перекрывающую стык, образующийся во время монтажа конструкции между листом и углом окна, который расположен с наружной стороны.

Мастера применяют и другие способы обустройства сэндвич-панелей. В большинстве случаев в ход идут кронштейны, фиксирующие переднюю часть панели за счёт присоединения наличников из пластика по типу рейки. Такой тип откосов называется европейским, а процесс сборки больше напоминает конструктор, позволяющий превратить монтаж откосов из сэндвич-панелей в лёгкую и быструю процедуру.

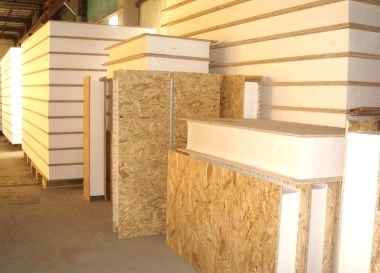

Сэндвич-панели с OSB плитами

В панелях на основе OSB ориентированно-стружечная плита (ОСБ) играет роль внешнего и внутреннего слоев.

Характеристики

Что обеспечивает рабочие параметры «бутерброда»?

• отличная прочность материала на сжатие и изгиб,
• устойчивость к различным механическим воздействиям,
• хорошая влагоустоичивость.

Готовый продукт, может быть, и выглядит достаточно хрупким, но он имеет отличную прочность:

• горизонтальную нагрузку на каждый свой квадратный метр такие сэндвич-панели без труда выдерживают в четыре сотни килограмм;
• вертикальная же может достигать трех тысяч килограмм на один погонный метр.

Если брать за главную характеристику стройматериалов прочность и долговечность, то, пожалуй, опередить СП смогут лишь кирпич и бетон. Благодаря своим соответствиям требованиям пожарной безопасности, панели успешно применяют и в капитальном строительстве. Сегодня уже вполне привычно возведение из таких материалов строений для постоянного проживания.

Наполнение

Что может служить начинкой для таких СП? Однозначно, это теплоизоляционный материал, но виды его могут быть разными.

Пенополистирол

Обычно применяется пенополистирол, выпускаемый в плитах теплоизоляционный органический материал. Такие плиты не впитывают влагу, имеют замечательные рабочие характеристики, обеспечивающие необходимый уровень звуко— и теплоизоляции.

Минеральная вата

В последнее время при производстве сэндвич-панелей широкое распространение получила минеральная вата. Ее коэффициент теплопроводности чуть-чуть выше, чем у полистирола.

Но, в отличие от последнего, она боится влаги. Если она попадает в такой утеплитель, он рискует распрощаться со своими рабочими свойствами.

Размеры

Отдельные компоненты СП склеиваются вручную или на автоматизированных линиях – так осуществляется их производство.

Производители сэндвич-панелей делают их нескольких размеров: они являются стандартными, и соответствуют размерам ОСП.

А она имеет следующие показатели:

• ширина сэндвич-панелей 2,4 м или 1,2 м,
• длина составляет от 2,4 метров до 7,3,
• толщина сэндвич-панелей от 10 до 30 см, зависит от зоны применения и назначения.

Толщина зависит от климатических условий региона, для которого предназначается материал, и от конкретного способа применения.

Преимущества в сравнении с другим материалом

Еще одно важное преимущество для установки сэндвич-панелей – их удивительная легкость, по сравнению с традиционными кирпичом или бетоном.

Один квадратный метр изделия имеет массу 18 кг. Теплотехнические качества стен из СП толщиной всего 18 см совпадают с таковыми полутораметровой кирпичной стены. Впечатляет?

Материал успешно используются в огромном температурном диапазоне: он не боится ни мороза в — 60, ни жары до 50 градусов. Между собой все виды сэндвич-панелей могут соединяться креплением под шпонку или специальными длинными саморезами (до 30 см).

Где чаще всего применяют СП?

1. Их активно используют при возведении сооружений и зданий по каркасной технологии.
2. Из них можно делать кровлю.
3. Прекрасно получаются стены и внутренние перегородки.
   Штукатурка любого типа прекрасно ложится на такие панели. Неплохо сочетаются с ними и прочие отделочные материалы, поэтому ни с наружной, ни с внутренней отделкой их поверхности не возникает проблем. Обрабатывать СП из плиты OSB совсем несложно.

Даже, если вы не имеете бензопилы, то с помощью простой ручной электропилы можно изменить форму изделия, точно и быстро разрезав их по нанесенным меткам. Возведенный из такого материала жилой дом отличается ровными углами и стенами, он достаточно теплый и комфортный для проживания.

Благодаря легкости СП для строительства не потребуется специализированная строительная техника, да и большой бригады тоже не надо. Вполне можно обойтись силами нескольких человек.

Дополнительным бонусом является то, что такое строение не нуждается в дорогостоящем заглубленном фундаменте. Данная технология позволяет заметно сократить затраты на строительство, по сравнению с традиционным.

Где применяются сэндвич панели

Сэндвич панели были созданы на территории Америки, в 30-е годы ХХ столетия. Что касается отечественного рынка, то изделия на нем появились относительно недавно. Несмотря на это, их популярность быстро растет. Для чего используется материал:

1. Строительство гаражей.
2. Строительство садовых домиков.
3. Постройка складских помещений и промышленных корпусов.
4. Для декоративной отделки стен.

Сегодня из материала могут строить бытовки, киоски и магазины, а также кинотеатры. Им утепляют складские помещения и готовые конструкции. К тому же это отличный звукоизолирующий материал, подходящий для создания межкомнатных перегородок. Супермаркеты, торговые центры, коттеджи и постройки, высота которых не более 2 этажей – все это создают из панелей.

Что такое сэндвич-панель?

Первый опыт использования сэндвич-панелей был получен еще в 1930 году, но массовое производство началось лишь спустя 30 лет. Сегодня такой вариант строительства приобретает все большую популярность, хоть он и не лишен определенных недостатков.

В общих чертах сэндвич-панель – это совокупность двух листов твердого материала, между которыми находится слой утеплителя (теплоизоляционного состава). Детали соединяются друг с другом путем холодного или горячего прессования.

Выпускаются кровельные и стеновые панели. Кровельные сэндвич-панели изготавливаются из листа с высоким профилем. В них используется утеплитель повышенной плотности. Для соединения элементов между собой предусматривается замок особой конструкции. Все это в совокупности позволяет кровле выдерживать высокие нагрузки при эксплуатации. Стеновые панели обычно гладкие или профилированные под сайдинг, бревно, микроволны. Они рассчитаны на меньшие нагрузки, поэтому для обустройства кровли использоваться не могут.

На основе кровельных и стеновых сэндвич-панелей изготавливают модульные здания сборно-разборного и неразборного типов. Конструкции заводской готовности со сварными соединениями целесообразно заказывать при небольшом расстоянии от отведенного под застройку участка до завода-изготовителя. Разборные конструкции доставляются на любые расстояния в виде «конструктора», который собирается по месту установки – элементы монтируются на каркас без использования тяжелой строительной техники. Проектом предусматривается возможность подключения ко всем инженерным коммуникациям – осуществляется внутренняя их разводка в соответствии со СНиП. Выполняется внутренняя отделка.

Преимущества

Одним из важных преимуществ сэндвич-панелей является возможность проведения работ в любой сезон – не становятся препятствием ни промерзшая земля, ни сложные климатические условия. Сроки возведения здания минимальны – уже через несколько недель после разработки проекта можно праздновать новоселье. Строительство возможно на участках, не подходящих для возведения капитальных построек.

Готовое здание:

• имеет отличные теплоизоляционные характеристики – летом в доме не жарко, зимой не холодно (за счет сохранения тепла удается сэкономить на отоплении вплоть до 90%, в зависимости от толщины слоя утеплителя);
• используются экологичные материалы – можно не опасаться вредных выделений, способных повлиять на здоровье проживающих в доме людей;
• конструкция имеет небольшой вес, благодаря чему требования к фундаменту снижаются (можно ограничиться оцинкованными винтовыми сваями, бетонными блоками, асфальтированной площадкой);
• используемые материалы устойчивы к агрессивным факторам;
• стоимость такого строительства ниже, чем в случае возведения капитальной постройки;
• дом в любой момент можно перевезти на другое место без серьезных затрат;
• существует возможность расширить постройку путем добавления дополнительных блоков – при желании можно увеличить этажность здания или сделать пристройку к дому из сэндвич-панелей;
• при проведении монтажа практически отсутствуют мусор и шум, ведь все основные действия выполняются на заводе.

Недостатки

К недостаткам можно отнести абсолютную герметичность постройки – для обеспечения комфортных условий проживания нужно организовать принудительную приточно-вытяжную вентиляцию. Срок службы модульного дома меньше, чем у капитальных зданий из кирпича или других материалов. Дорого продать его не получится.
