Выбор и установка сэндвич-дымохода

Как устроена сэндвич-труба для дымохода

Дымоходы являются обязательными элементами для установки на печи всех типов и камины. Для чего нужны сэндвич-трубы? Они предназначаются для отвода дыма и прочих вредных для здоровья живых существ продуктов, образующихся в процессе сгорания, в атмосферу.

Конструкция, имеющая, как правило, круглое сечение, составлена следующими компонентами:

• внутренним металлическим контуром, устойчивым к воздействию высокой температуры. Он также обеспечивает прочим элементам конструкции защиту от попадания конденсата. Диаметр внутреннего контура, подсоединяемого к печи (камину) обычно составляет 200-280 мм, для отопительного котла мощностью менее 40 кВт подбирают изделие с внутренним сечением в 130-200 мм;
• высокопрочным внешним металлическим слоем, предохраняющим конструкцию от разрушительных воздействий извне;
• изолирующим слоем утеплителя, прокладываемого между слоями для предотвращения перегрева наружной поверхности.

Если сэндвич-трубу предполагается устанавливать на печь, то комплектация оснащается дополнительными компонентами:

• коленами. Предусмотрены с углами направления в 45º и 90º;
• конусом. Им обеспечивается свободное обтекание атмосферных осадков;
• тройником с углами 45º и 87º;
• ревизией. Будучи установленной на подставку (настенную или напольную) в основание дымохода, обеспечивает возможность поддержания его работоспособности и контроля;
• искрогасителем;
• дефлектором;
• грибком;
• разгрузочной платформой;
• кронштейнами;
• хомутами.

Основа дымоходного модуля типа «сендвич» — две стальные трубы, вставленные одна в другую

Порядок установки трубы сэндвич

Разместить дымоход из сэндвич трубы можно либо через стену, либо через крышу – все зависит от особенностей строения и возможностей хозяев.

Особенности установки сэндвич трубы сквозь стену:

Однако намного чаще установку дымоотвода производят все-таки через крышу. Актуальным такой способ будет и в тех случаях, когда отопительное оборудование расположено посреди помещения, так что вывести трубу через стену невозможно и невыгодно.

Установку дымовой трубы сквозь кровлю всегда нужно начинать от печи, двигаясь вертикально.

Особенности данного способа монтажа следующие:

1. Запрещены любые выступы на конструкции трубы.
2. Максимальная температура внутри работающего дымохода не может быть выше 500 ℃.
3. При отводе трубы стоит проследить, чтобы угол не превышал 30º.
4. На всех наклонных секциях дымоотвода исключены любые инородные вкрапления или шершавость, иначе, они могут мешать свободному выходу угарных газов и дыма наружу.
5. Нельзя допустить, чтобы сечение вертикальных и наклонных отрезков трубы отличалось.

Стоит учитывать еще и материал, из которого изготовлена кровля дома. Если они горючие или имею слабую пожароустойчивость, то потребуется установка дополнительных устройств – искроуловителей. Их можно сделать из металлической сетки с размером ячейки 50×50 мм.

Ну и последний момент, на котором стоит остановиться. Согласно СНиП и строительным нормативам вблизи дымохода не должны проходить линии электропроводки, иначе очень велик шанс неконтролируемого возгорания. Так что не стоит пренебрегать этим правилом.

Достоинства и недостатки

Как и любое устройство, трубы этого вида имеют свои плюсы и минусы. Минусов у них мало, однако и они имеют значение:

• немалая цена на составные детали конструкции;
• относительно недолгий срок службы;
• постепенная потеря герметичности вследствие перепадов температур.

Достоинства дымоходов с трубами типа сэндвич выделяют следующие:

1. Лёгкий и понятный монтаж. Это выгодно отличает такие дымовыводящие системы от устройств, монтаж которых требует вызова мастера.
2. Небольшие размеры труб.
3. Универсальность дымоходных труб, что могут уходить как в стены, так в потолок.
4. Множество слоёв, которые не дают скапливаться конденсату на трубах и выполняют функцию защиты от появления сажи.
5. Данному дымоходу не страшны воздействия химвеществ и агрессивных сред, что появляются в период их пользования.
6. Пожаробезопасность. Подобные дымоходы на сегодняшний день считаются самыми лучшими по данному параметру.

Для улучшения работы дымохода лучше установить регулятор тяги.

Самостоятельная установка

Дымоход можно вмонтировать как в печку, так и в теплообменный бак. Расположить его в помещении и вывести на улицу можно как угодно: в боковую стену и вверх, напрямую в потолок и т. п. Главное, чтобы была тяга.

Для того чтобы максимально экономно пользоваться печкой в бане, от неё напрямую идёт металлическая труба, на которую уже монтируется сэндвич. В этой трубе температура практически не отличается от температуры печки, поэтому такая система выгоднее. Чтобы излучение было мягче, но тепло не уменьшалось, на трубе делают сетку, в которую помещают камни. Они также хорошо просушат парилку после того, как печка погаснет.

При проектировке месторасположения дымохода необходимо учитывать несколько деталей. Длина горизонтальных деталей не должна превышать одного метра. Каждые полтора метра трубу необходимо прикреплять к стене кронштейнами.

Подготовительные работы

Для начала необходимо проделать отверстия в стенах и потолке для выхода конструкции. Сэндвичи тоже нужно как следует подготовить: снять защитную плёнку, обезжирить. Дальше устанавливают элементы соединения сэндвича с печкой или теплообменником, так называемый шибер.

Нужно помнить, что сэндвич нельзя вставлять напрямую в печку. Сначала лучше вмонтировать трубу из нержавейки, сетку для камней или теплообменник, а к ним уже прикреплять сэндвичи. Такая конструкция позволяет удержать в помещении больше тепла и соответственно считается экономически более выгодной.

Вставлять необходимо верхний элемент на нижний, то есть нижний должен быть загнан в верхний. Это и есть так называемая сборка по дыму. Места состыковки необходимо смазать силикатным клеем или герметиком. И первый, и второй вариант вещества должны выдерживать температуру в 1 тыс. градусов и более. Эта информация указана на упаковке.

Если конструкцию необходимо будет в будущем разобрать, то герметик наносится на стыки конструкции. Если залить клеем всю площадь состыковки, то она станет монолитной и неразборной. Сделать конструкцию более жёсткой могут хомуты. Их необходимо скреплять гайками и болтами.

Проход сэндвича через потолок

Место состыковки сэндвича и крыши — одно из самых небезопасных в конструкции. В связи с этим необходимо тщательно прорабатывать каждую мелочь в таком месте. Нужно соблюдать расстояние между трубой и деревянными стенами, потолком и т.п.

При креплении теплоизолирующего элемента не нужно использовать оцинкованный лист металла, так как он выделяет опасные продукты распада при нагревании. При входе сэндвича в потолочное перекрытие используются потолочно-проходные узлы. Таким образом создаётся защитная подушка, которая утепляется огнестойким материалом. Он должен работать при температуре от 800 градусов.

Потолочно-проходной узел можно изготовить и самостоятельно. Для этого место входа сэндвича в потолок необходимо теплоизолировать и для надёжности снизу прикрепить к потолку стальной лист.

https://youtube.com/watch?v=VQ5dCodjyWs

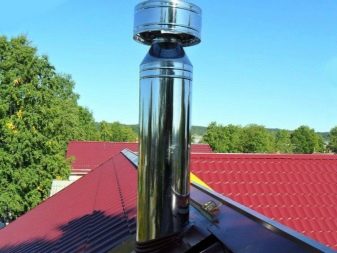

Место состыковки сэндвича с крышей необходимо зафиксировать. Конструкция не должна двигаться. Для этого можно использовать металлический лист или оцинкованный профиль и шурупы. Он так же прикрепляется, как и потолочно-проходной узел, только сверху на крыше. Дополнительно можно использовать силиконовый уплотнитель, это обезопасит чердак от попадания воды.

Благодаря простоте конструкции дымоход из сэндвичей сможет построить любой умелец.

Основные комплектующие дымоходной системы из сэндвича

Сэндвич труба — это конструкция из двух цилиндрических модулей большего и меньшего размера. В качестве утеплителя между ними используется базальтовая вата или полистирол.

Кроме этих двух основных элементов, в составе конструкции:

• крепеж — метизы для фиксации дымохода к стене и кровельному пирогу (болты, гайки, шпильки, саморезы) ;
• хомуты — кольцевые элементы, опоясывающие трубу и фиксирующие ее неподвижно за счет опоры в стене;
• модуль шиберной заслонки — элемент, необходимый для регулирования тяги за счет уменьшения/увеличения проходного отверстия;
• защитные элементы, служащие изоляторами при прохождении трубы через перекрытие или стену.

Сфера применения

Область использования сэндвич-труб включает в себя все виды котельного оборудования, включая газовые котлы с открытой камерой сгорания и твердотопливные модели. Конструкция часто используется в качестве дымовых труб для дровяных печей, значительно сокращая тепловые потери и выгодно отличаясь от традиционных кирпичных труб. По этой же причине сэндвичи часто устанавливают в бани и, отапливаемые печным способом, гаражи. Благодаря современному и эстетичному виду модели нередко используют для обустройства каминных дымоходов. Изделия гармонично вписываются в интерьер кухонь и каминных залов, и не вызывают диссонанс с помещением.

Основные достоинства

Ключевое преимущество дымохода из сэндвич трубы — легкий вес, который в разы меньше веса аналогов на основе стали, кирпича, керамики, керамзитобетона и других материалов.

Простота сборки всех модулей, возможность собрать и установить такую трубу даже без специальной инженерной подготовки считается также плюсом.

Можно назвать и другие преимущества труб:

• простая фиксация конструкции без дополнительных усиливающих конструкций;
• гладкая поверхность, облегчающая очистку от сажи;
• защита от конденсата благодаря наличию утеплителя;
• отсутствие ржавчины за счёт антикоррозийного покрытия.

Срок эксплуатации дымохода из сэндвич трубы составляет не менее 25 лет, в течение которых она не требует каких-либо особых условий и сложных мероприятий по уходу.

Технические характеристики сэндвич трубы

1. Материал. В качестве теплоизоляционного материала в основном используется базальтовое волокно (минеральная вата). Этот вид утеплителя отличается устойчивостью к высоким температурам и к воздействию химических веществ. Минеральная вата обладает прекрасными теплоизоляционными/звукоизоляционными свойствами и прокладывается толщиной в 30-60 мм. Благодаря своим пожаробезопасным свойствам, многослойные трубы могут применяться в домах, возведенных из любого материала. Для внутреннего кожуха используются более дорогие сплавы с высокой степенью термостойкости.

Внутренний слой сэндвич трубы в основном производят оцинкованной стали, а внешняя труба может быть выполнена из меди, латуни, нержавеющей стали и т.д. От содержания легирующих материалов, различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена.

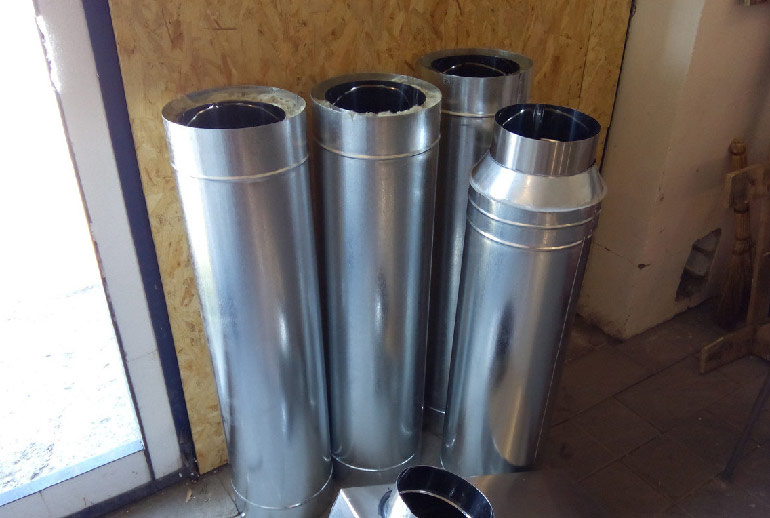

Сендвич трубы оцинкованные и из нержавеющей стали

1. Тип соединения. Элементы сэндвич труб соединяются двумя способами: гофрированными краями и раструбами. Достоинством гофрированного соединения является простота монтажа, но для обеспечения герметичности необходимо большое количество герметика, а это повышает стоимость дымохода. При раструбном соединении высокая степень герметичности достигается за счет наличия более широкой фаски с одной стороны трубы. Плюсом является высокая степень герметичности, благодаря чему конструкция может применяться для газовых котлов. А вот минус заключается в сложности монтажа и необходимости очень точного подгона всех деталей.

Типы соединения сендвич-труб

Из чего состоит

Основная идея сэндвич-трубы предполагает наличие трёх материалов:

1. Внешний слой — оцинкованная сталь, медь или латунь.
2. Средний слой — минеральная вата. Выполняет роль утеплителя и в то же время теплоизолирующей прокладки. Базальтовое волокно, применяемое при создании сэндвич-труб, укладывается толщиной от 25 до 60 мм, благодаря чему температура наружной трубы не поднимается слишком высоко и не доставляет неудобств жильцам дома. Дополнительно утеплителем может служить полиуретан или керамзит.
3. Внутренний слой — нержавеющая сталь. Этот материал подходит больше всего, поскольку подвержен минимальным деформациям при нагреве. Толщина стенки должна быть достаточно большой для того, чтобы труба, на которую в дальнейшем будет наложен утеплитель, не прогорела быстро.

Схема устройства сэндвич-трубы

Где можно купить сэндвич трубы для дымохода

Ввиду того, что от функционирования системы дымоотвода напрямую зависит работа газового котла, для сборки сэндвич дымохода необходимо приобретать качественные и проверенные трубы. Только такая продукция сможет гарантировать безопасный и эффективный отвод отработанных газов, исключающий попадание дыма в помещение и возникновение обратной тяги.

Очень выгодно приобретать необходимый товар через интернет-сайты производителей: можно в спокойной обстановке изучить ассортимент, сделать сравнительный анализ цен разных производителей, а самое главное, получить квалифицированную консультацию о выборе модели, подходящей для конкретного оборудования. Многие онлайн-магазины включают в свои услуги и доставку товара.

Как правило, многие компании, занимающиеся реализацией труб для дымоходов, предлагают услуги по профессиональному монтажу дымохода. Цена за работу зависит от толщины стен, материала, из которого выполнены трубы, наличия прохода через стену для дымохода, конфигурации и покрытия крыши. Ориентировочная цена монтажа дымохода из сэндвич труб составляет 1900 руб. за 1 п.м. Выезд замерщика, подключение оборудования, огнезащитные работы в расценки на монтаж дымоходов из сэндвич труб не входят.

Дымоход из нержавеющей стали

Проектирование безопасного сэндвич-дымохода

При разработке проекта учитывают:

• требования пожарной безопасности (определяют положение элементов относительно конструкции дома);
• тип изоляционного материала;
• соответствие тяги нормативным требованиям.

Пожаробезопасность — нормативы

Противопожарные нормативы регламентированы правилами СНиП 41-01-2003 и СП 7.13130.2013, требующими:

• обеспечить зазор от трубы до балки стропила не менее 0,13 м;
• не использовать для топки печей каменный уголь;
• выдерживать зазор между магистралью и сгораемыми стенами 0,5 м;
• обеспечивать вылет среза над кровлей не менее 0,5 м;
• предусматривать смотровые окна для ревизии и чистки.

Чем изолировать металлическую трубу дымохода

Фабричные изделия имеют уложенный в заводских условиях слой изолятора, дополнительные меры по защите не требуются. При стыковке элементов необходимо использовать жаропрочный герметик, не допускающий попадания раскаленных газов в помещение.

Другие материалы для изоляции в видео:

Сила тяги

Конструкция должна обеспечить беспрепятственный отвод газов в атмосферу с поддержанием тяги (в соответствии с требованиями ВДПО п.5.1.1). Нормативы предусматривают длину трубопровода не менее 5 м (в противном случае необходим центробежный насос для откачки продуктов сгорания). Собственник обязан производить ежегодную очистку каналов от нагара, обеспечивая тягу.

Начинать монтаж дымохода необходимо с разработки проекта.

Советы по выбору

Специалисты рекомендуют быть внимательными при выборе сэндвич труб для печи и обращать внимание на следующие моменты:

в первую очередь стоит проверять качество материала, из которого выполнено такое изделие. Хороший материал является залогом того, что конструкция не выйдет из строя в процессе эксплуатации;
вторым важным моментом является плотность изоляционного материала между двумя трубами. Рекомендуется приобретать изделия с изоляцией, которая способна выдерживать не меньше 700 °C;
не стоит забывать и о сварных швах. Для печей и котлов, которые генерируют тепло посредством сжигания твёрдого топлива, рекомендуется приобретать сэндвич трубы со швами, выполненными методом лазерной сварки

Для газовых котлов подойдут и обычные катанные швы;
очень важно помнить, что внутренняя труба в сэндвиче должна быть выполнена из нержавеющей стали. Оцинковка подойдёт только для газовых котлов;
если дымоход используется для печи на твёрдом топливе желательно, чтобы и внешний слой был выполнен из нержавеющей стали

Однако в таком случае допустима и оцинкованная сталь, но никак не медь, латунь и т. д.;

нержавеющая сталь имеет свою марку. Марка определяется по техническим характеристикам металла. Наиболее подходящие марки для изготовления внутренних труб в сэндвиче — это 316 Ti, 321 и 310S. Такие марки способны выдерживать температуру 850 °C, а последняя — более 1000 °C.

Показатели температур продуктов сгорания в зависимости от вида отопительного оборудования и топлива указаны в таблице №2.

Таблица 2

Отопительное оборудование	Топливо	Температура дыма, °C
Камин	Дрова	350–650
Печь
Печь для бани	Дрова	350–700
Котёл	Уголь	500–700
Газ	120–200
Дизельное топливо	160–250
Опилки	220–240

Установка дымохода внутри здания

Процесс крепления сэндвич-трубы начинается подсоединением муфты к дымоходному отверстию отопительного агрегата. Установкой увеличенного переходника достигается повышение теплоотдачи и уменьшение нагрева дымохода. Далее производится закрепление горизонтального участка трубы или тройника. После чего, установив тройник, его нижнюю часть закрывают очень нужной заглушкой, снимая которую можно будет периодически удалять сажу.

Проход через крышу проводится в такой последовательности:

1. Проделывается отверстие, которое, скорее всего, потребуется дополнительно укрепить.
2. Установка крышной разделки позволит без проблем обустроить крышный проход. Крышная разделка должна вплотную прилегать к основанию крыши, края конструкции заводятся, располагаясь под коньком (отделкой).
3. Внутреннюю сторону оснащают подкрышным металлическим листом.
4. Для придания конструкции полной герметичности производится крепление регулируемого фартука на крышную разделку.
5. Оборудовав отверстие под проход вертикальной трубы, устанавливают переходник. В подготовленное отверстие пропускается от чердака или с улицы прямая труба. Стыковать модули при проходе через перекрытие запрещено. К следующим работам переходят после завершения изоляции огнестойкими материалами пространства между трубой и перекрытием. В дальнейшем участок оштукатуривается и закрашивается.
6. Перейдя к работам на чердаке и кровле, сборку проводят, спуская трубы сверху и стыкуя с нижними модулями, чтобы избежать попадания в канал конденсата.

Установка наружной части трубы производится в последнюю очередь

Монтаж сэндвич труб

Стыковка труб между собой выполняется довольно просто: внутренняя труба верхней части дымохода стыкуется с нижним элементом второй трубы. Таким образом, получается герметичное и прочное соединение.

Специалисты рекомендуют для дополнительной надёжности наносить на стыки сэндвич труб специальный герметик. Такой герметик должен обладать устойчивостью к температуре не ниже 100 °C. Кроме этого, отдельные части конструкции фиксируются посредством специальных хомутов и кронштейнов.

Практически во всех случаях монтажа дымохода из сэндвич труб возникает необходимость выполнить поворот. Поворот можно выполнить двумя способами:

• повернуть конструкцию на 15, 35 или 45°;
• на 90°.

Первый вариант в основном необходим для огибания препятствия при прокладке трубы через потолок или крышу, а поворот под прямым углом, как правило, необходим при монтаже сэндвич дымохода через стену.

Проход через перекрытия должен выполняться в вертикальном или же горизонтальном (через стену) положении. Любые отклонения недопустимы. При прокладке дымохода через стену необходимо запомнить, что длина горизонтального отрезка не должна превышать 1 м. В противном случае такая система будет иметь проблемы с тягой, легко засоряться и в скором времени выйдет из строя.

Помимо всего прочего, необходимо проследить, чтобы коммуникации внутри дома не соприкасались с сэндвич конструкцией. Это правило действует для всех сетей: газовых труб, электрических кабелей и т. д.

Конструктивные элементы

Основными деталями такого дымохода являются прямые отрезки длиной 0,5 и 1 м

Однако, кроме этого, существуют и вспомогательные части, на которые стоит обратить внимание:

1. Горизонтальные участки. В народе такие участки называют «лежаки». Подключение таких деталей производится с помощью ревизионных тройников. Это необходимо для того, чтобы избежать засорение конструкции.
2. Тройник. Элемент конструкции, который монтируется в начале вертикального канала и выполняет функцию по ликвидации конденсата и нежелательных засоров в системе. В большинстве случаев тройники устанавливаются сразу после выхода конструкции через стену. Один из выходов такого изделия выполнен таким образом, чтобы можно было устранять скопившуюся в нём влагу.
3. Уголок. Такой элемент необходим для смены направления конструкции под прямым углом. Производятся такие изделия из тех же материалов, из которых сделана сэндвич труба. Утепляются дополнительным слоем теплоизолятора.
4. Компенсатор. Сэндвич дымоход под воздействием высоких температур, как правило, расширяется в линейном направлении. Компенсатор нужен для того чтобы сбалансировать движение конструкции. В многоэтажных зданиях такие приспособления принято монтировать на каждом перекрытии.
5. Проходной узел. Конструкция, которая монтируется в потолке и кровле и обеспечивает проход трубы, через эти перекрытия. Представляет собой защитный короб, содержащий теплоизоляционный материал.
6. Гидроизоляционный фартук. Устанавливается по периметру дымоотводной трубы на кровле для защиты отверстия кровли, через которое проходит сэндвич дымоход.
7. Хомуты. Крепёжные элементы, которые обеспечивают надёжную фиксацию конструкции к стенам и потолкам.
8. Защитный колпак. Элемент, устанавливаемый на конце дымоотводной трубы на крыше. Защищает канал дымохода от попадания атмосферных осадков, а также мусора.

Все конструктивные элементы дымохода (отводы, уголки, тройники и многое другое) также оснащаются слоем теплоизоляции

Как рассчитать оптимальный диаметр сэндвич трубы для дымохода

Основной параметр для расчета диаметра сэндвич трубы — мощность печного оборудования.

Наиболее распространенный размер проходного сечения — 115-120 мм, что соответствует мощности печи не более 3,5 кВт.

Для более мощного оборудования нужно соответственно увеличивать диаметр сэндвич трубы. Например, для 5 кВт рекомендуется установить дымоход диаметром 180 мм, а при 7 кВт и более — 220 мм.

Высота модуля также важна, тем более что параметры установки всей системы печного отопления регулирует СНиП.

Высоту дымохода рассчитывают с учетом части трубы, выступающей над кровлей снаружи. Наружная часть не должна быть ниже 0,5 метра, если труба выходит через конек (линию, соединяющую две покатые стороны кровлю) либо близко к нему.

Схемы установки сэндвич-дымохода

Существует два варианта монтажа вертикального канала:

• внутренний, когда труба проходит через потолок и крышу;
• внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала. Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом

Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

• PAROC ROB 80t;
• МАТ 30;
• ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:
