Септик из еврокубов: монтаж и установка своими руками

Конструкция и принцип работы септика из еврокубов

Септик из еврокубов это единая герметичная система, которая состоит из одной и более емкостей. Канализация соединяется с первой емкостью, и стоки попадают в резервуар, где происходит их грубая очистка.

Принцип работы септика из еврокубов

Нечистоты отстаиваются и разделяются на несколько фракций с разным удельным весом, а именно, на осадок, газы и осветленную воду, которая находится в средних слоях. Также, очищению воды способствуют микроорганизмы, которые питаются органическими отходами. Для поддержания их в необходимом количестве в емкость добавляют специальные смеси бактерий для септиков и выгребных ям. По переливной трубе вода из первой емкости переходит во вторую, где также происходит ее отстаивание и брожение.

Осветленные во второй емкости стоки очищены от примесей примерно на 60%. Далее вода уходит в дренажную систему, где проходит почвенную доочистку. В результате брожения в первой и во второй камерах выделяется некоторое количество метана, углекислого газа и сероводорода, они удаляются через вентиляционную трубу. Откачка жидкости выполняется ассенизаторской машиной через трубу для прочистки.

Основной элемент очистного сооружения – еврокуб

Еврокуб представляет собой пластиковый контейнер из полиэтилена высокой плотности, толщина его стенки варьируется в пределах 1,5-2 мм. В верхней части куба находится заливная горловина диаметром 150 мм, на ней установлена полиэтиленовая крышка, дополнительно она может быть снабжена вентиляционным клапаном. В нижней части емкости расположен сливной кран.

Принцип работы септика из еврокубов

1. Колбы еврокубков

 9. Флюгарка

2. Переливная труба

 10. Подводящий трубопровод 100 мм

3. Удлиняющий патрубок

 11. Отводящий трубопровод 100 мм

4. Впускной тройник

 12. Бетонное основание

5. Выпускной тройник

 13. Бетонная заливка

6. Утепленная деревянная крышка

 14. Слой теплоизоляции

7. Крышка люка

 15. Бетонное колодезное кольцо

8. Вентиляционная труба

 16. Арматурная сетка

Каждый еврокуб заключен в металлическую обрешетку и установлен на деревянный, стальной или пластиковый поддон. Как многие другие пластиковые контейнеры еврокубы имеют свои типоразмеры, поэтому вопрос: какой купить, возникает редко. Стандартной считается емкость объемом 1000 литров, ее длина – 1,2 м, ширина – 1 м, высота 1,16 м, масса около 50 кг. Еврокуб является уже практически готовым резервуаром и требует лишь минимальных монтажных работ, именно поэтому канализация с септиком из полиэтиленовых баков становится все более популярной.

Инструкция по установке септика

Создание и монтаж септика из еврокубов включает следующие этапы работ:

1. проектные работы (этап 1);
2. подготовительные работы (этап 2);
3. сборка септика (этап 3);
4. монтаж септика (этап 4).

На первом этапе работ необходимо определить вид септика и место его установки. При этом выполняются следующие операции:

1. Оценка необходимой емкости септика. Размер септика зависит от времени использования септика и числа жильцов в загородном доме. При временном проживании на даче в летнее время используется септик небольшой емкости. При этом необходимый объем септика V в литрах можно определить по формуле:V= N×180×3, где: N- число проживающих в доме человек, 180- дневная норма сточных вод в литрах на одного человека, 3-время полной очистки сточных вод септиком.Как показала практика, двух еврокубов по 800 литров достаточно для семьи из 3-х человек.
2. Определение места расположения септика. Рекомендуется располагать септик на расстояниях не меньших 50 м от места забора питьевой воды, 30 м от водохранилища, 10 м от реки и 5м от дороги. Расстояние от дома должно быть не менее 6 м. Но слишком большое расстояние от дома из-за необходимости уклона трубы вызывает увеличение глубины установки септика и повышение вероятности возникновения засора в канализационной трубе.

Работы 2-го этапа включают:

1. Рытье котлована под корпус септика. Длина и ширина котлована должны соответствовать размерам септика с запасом в 20-25 см с каждой стороны. Глубина котлована зависит от высоты емкостей с учетом песчаной и бетонной подушек, а также уклона канализационной трубы. Кроме того, необходимо учитывать то, что второй контейнер по высоте сдвинут на 20-30 см и, следовательно, дно котлована будет иметь ступенчатый вид.
2. На дне котлована настилается песчаная подушка. Если УГВ высок, то заливается бетонная подушка, в которой устанавливаются петли для крепления корпуса септика.
3. Подготовка траншей для канализационной трубы и дренажной системы. Траншея для канализационной трубы роется с учетом уклона в сторону септика. Этот уклон должен составлять 2 см на каждый м длины трубы.

На этапе 3 производится сборка септика из еврокубов.

Материалы для создания септика:

• 2 еврокуба;
• 4 тройника;
• трубы. Трубы необходимы для подключения септика и отвода очищенных вод, для изготовления вентиляции и системы перелива;
• герметик,
• арматура;
• доски;
• пенопласт.

В качестве инструмента на этом этапе работ будут необходимы:

• болгарка;
• сварочный аппарат.

При сборке септиков из еврокубов необходимо выполнить следующие операции:

1. С помощью крышек и герметика заглушить сливные отверстия в обоих еврокубах.
2. С помощью болгарки на крышках контейнеров прорезать П-образные отверстия, через которое будут устанавливаться тройники.
3. На расстоянии 20 см от верхнего края корпуса первого сосуда сделать отверстие размером 110 мм для входного патрубка.
4. В отверстие вставить патрубок, внутри еврокуба на него крепить тройник, соединение патрубка со стенкой корпуса герметизировать герметиком.
5. Над тройником прорезать вентиляционное отверстие и в него вставить короткий отрезок трубы. Это отверстие будет служить также для прочистки канала.
6. На задней стенке корпуса на расстоянии прорезать отверстие для переливной трубы. Это отверстие должно быть ниже входного отверстия.
7. Вставить в отверстие отрезок трубы и укрепить на нем внутри еврокуба тройник. Над тройником прорезать вентиляционное отверстие и вставить трубу аналогично п. 5.
8. Сместить первый контейнер на 20 см выше второго. Для этого можно подложить под него
9. подкладку.
10. На передней и задней стенках второго сосуда прорезать отверстия для переливной трубы и выходного патрубка. При этом выходной патрубок должен быть ниже переливной трубы.
11. На обе трубы внутри сосуда крепятся тройники. Над каждым тройником устанавливаются вентиляционные трубы.
12. Выход перелива из первого контейнера и вход перелива второго контейнера соединить отрезком трубы.
13. Все стыки герметизировать герметиком.
14. С помощью сварки и арматуры скрепить оба корпуса в одно целое.
15. Прорезанные П-образные отверстия в крышках еврокубах герметизировать и заварить слоем гидроизоляции.

На 4-й этапе надо выполнить такие операции:

1. Опустить септик в котлован.
2. Подключить канализационную трубу и трубу, ведущую к полю аэрации. Отводящая труба снабжается обратным клапаном.
3. Утеплить септик пенопластом или другим материалом.
4. Для защиты стенок септика установить вокруг него доски или профнастил.
5. Произвести обратную засыпку после наполнения септика водой. В местностях с высоким УГВ засыпка производится смесью песка и цемента, а при малых УГВ- грунтом с песком и трамбовкой.
6. Бетонировать верхнюю часть котлована.

Некоторые нюансы проектирования

Использование еврокубов в качестве камер для септика требует решения нескольких вопросов. Главные среди них:

• выбор объема очистных сооружений (про септик «Танк-Тритон пластик» написано здесь);
• выбор технологии очистки сточных вод;
• обеспечение требуемых технических характеристик конструкции и т.д.

Объем и производительность

В соответствии с действующими нормативами суточный объем стоков на одного проживающего составляет 200 л.

Санитарные правила требуют, чтобы объем очистных сооружений канализационной системы обеспечивал прием стоков за трое суток (принцип работы септика Биотанк описан в этой статье).

Таким образом, для семьи из четырех человек объем септика должен составлять не менее 2400 л (2.4 куб.м).

Эти же нормативные документы разрешают уменьшить объем второй камеры очистных сооружений на 25%.

Соответственно, двухкамерный септик, изготовленный из еврокубов (общая емкость составляет 2000 – 2500 л) может обслуживать потребности 3-4 человек при постоянном проживании.

Кроме того, при проектировании конструкции требуется учитывать объем залпового сброса.

Эта величина определяется местом расположения устройства перелива, чем выше оно смонтировано, тем меньше остается в приемной камере устройства пространства, способного принять залповый выброс.

Расположение патрубка определяет также и производительность устройства – переработан септиком может быть только объем сточных вод, который находится выше системы перелива.

Практический совет! Для самодельных переливных септиков рекомендуется монтировать патрубок для перелива на уровне 1/2-1/3 высоты стенки от верхнего края емкости.

Устройство патрубка в сооружениях из еврокубов на такой высоте обеспечит величину залпового выброса не менее 300 л и производительность на уровне 300-500 л в сутки, что полностью соответствует потребностям 2-3 проживающих.

Технология очистки сточных вод

На основе пластиковых контейнеров можно организовать как простейший двухкамерный переливной септик, так и более сложную многокамерную систему с высокой степенью очистки сточных вод.

Для двухкамерного септика потребуются два еврокуба (как сделать из них простой теплоаккумулятор своими руками, прочитайте здесь), соединенных между собой переливной трубой.

Повысить качество очистки стоков в такой системе можно с использованием культур анаэробных бактерий, которые обеспечат интенсивное разложение и минерализацию органических примесей.

Однако, даже в этом случае добиться высокой степени очистки (более 70%) не получится.

Соответственно, после обработки таким септиком потребуется доочистка стоков.

Для этого на участке необходимо разместить поля почвенной фильтрации (написано здесь) с наполнением из пород, имеющих высокую степень водопроницаемости (щебень и песок).

Это потребует дополнительных расходов и наличия свободного места.

Для многокамерного септика с биологической очисткой стоков потребуется более чем 2 емкости. В нем необходимо организовать

• приемную камеру (первичный отстойник);
• аэротенк – камеру, в которой будет осуществляться очистка стоков аэробными микроорганизмами;
• вторичный отстойник для осаждения остатков активного ила и сброса очищенной воды.

 При этом для аэротенка необходимо обеспечить не только непрерывную подачу воздуха компрессором, но и условия для размножения колоний анаэробных бактерий – соответствующий наполнитель.

Кроме того, для нормального функционирования такого септика следует позаботиться о периодическом удалении минерализованного остатка и избытка активного ила из аэрируемой камеры.

Как следствие, конструкция становится более сложной, что затрудняет ее реализацию собственными силами.

Исходя из этого, для владельцев участков, желающих изготовить септик из еврокубов собственными руками, следует остановить выбор на двухкамерном септике переливного типа с полями почвенной фильтрации.

Важно! Устройство полей почвенной фильтрации может составлять проблему при преобладании на участке грунтов с низкой водопроницаемостью (глинистых пород) или высоком уровне водоносных горизонтов. В этом случае потребуется монтаж дополнительной дренажной системы или сборка септика с высоком уровнем очистки (многокамерного аэрируемого с технологией биологической очистки)

В этом случае потребуется монтаж дополнительной дренажной системы или сборка септика с высоком уровнем очистки (многокамерного аэрируемого с технологией биологической очистки).

Каким образом сделать самому септик из еврокубов

При устройстве септика следует ориентироваться на строительные, а также санитарные нормы и правила, чтобы грамотно учесть рядом стоящие строения и особенности прилегающих территорий.

Ниже перечислены моменты, которые следует учесть при установке:

• Септик должен устанавливаться на глубину, ниже уровня промерзания почвы. Если это невозможно, необходимо его утеплить.
• У грунта вокруг септика должна быть высокая проницаемость. Хорошо подходит песчаная и гравийная почва. Если преобладают глинистые включения, необходимо соорудить выгребной канал и установить насос.
• Если у грунта плохая фильтрация, сооружается аэрационный колодец.
• Размещать септик следует так, чтобы к нему был подъезд техники для откачки.

Расчет емкости

До начала всех работ необходимо произвести расчет величины предполагаемых стоков, чтобы подобрать соответствующее число емкостей.

В СНиПах, регламентирующих строительство канализационных сооружений, указано, что один человек в течение суток потребляет от 150 до 200 литров. Эта цифра умножается на число членов семьи, затем на 3. Именно на трехдневный период рассчитан цикл очищения воды в септике.

Монтаж септика

Сначала выкапывают котлован, соответствующий размерам еврокубов, делая запас около 20 сантиметров вдоль всего периметра, куда будет уложен теплоизоляционный материал. Сюда же можно установить что-либо прочное, для противодействия силе сдавливания.

Глубину делают исходя из высоты емкости и магистрального наклона. Установка каждого последующего еврокуба производится ниже предыдущего на 25 — 30 сантиметров. Учитывается также высота бетонной подушки под каждой емкостью.

Емкость желательно прикрепить с помощью ремней к бетонной основе, во избежание выдавливания грунтовой водой в весенние месяцы.

Дренажная система

Почвенная доочистка воды может быть устроена по-разному.

1. Первый способ. Сооружение фильтрационных колодцев. Делается это просто и недорого. Дно выкопанного колодца выполняется как фильтрационная песочная или гравийная подушка. Этот способ не годится для такого грунта, как песок, супесок, суглинки. Такую установку необходимо согласовывать с СЭС, большой производительности от нее добиться трудно.
2. Второй способ. Сооружение полей, осуществляющих подземную и наземную фильтрацию. Это своеобразная оросительная система, пропускающая переработанную септиком сточную воду, перед уходом ее в почву. Для системы применяют перфорированные керамические либо пластиковые трубы, которые укладываются на фильтрате. На концы каналов выводятся вентиляционные стояки высотой около полуметра.
3. Третий способ. Сооружение фильтрационных траншей, то есть метровых котлованов длиной до тридцати метров, куда уложены трубы. Сливные воды за счет самотека попадают в ливневку.

Сборка, установка септика

Сборку септика делают ориентируясь на заранее разработанную схему. Необходимо тщательно герметизировать каждое соединения.

На первом еврокубе ниже верхней границы на двадцать сантиметров проделывают круглый вход, в который втыкается патрубок, соединяющий емкость с внешней канализацией. Круглый выход делается с противоположного конца ниже входа на десять сантиметров, для переливания стоков в следующий еврокуб.

У второго еврокуба делается вход из первого, не забывая о перепаде уровней емкостей. С другого конца куба делают круглый выход, куда вставляется вторая переливная труба для отвода очищенных стоков на фильтрационные поля.

Верхние поверхности баков оборудуют отверстиями для вентиляции и очистки. Можно обе функции выполнять через один канал. Вентиляционную трубу делают двухметровой. Нижний ее край располагается выше уровня переливной трубы.

Еврокубы связываются с помощью стальных элементов на двадцатисантиметровом расстоянии. Для утепления применяют минвату, пенопласт.

Для борьбы со сдавливанием септика по периметру его бетонируют. Можно установить деревянный короб, хорошо утрамбовав землю.

Изготовление септика

Для самостоятельного изготовления септика необходимо приобрести все комплектующие материалы и ознакомиться с инструкцией по сборке.

Комплектующие

Чтобы собрать очистное сооружение своими руками, потребуется предварительно подготовить:

1. еврокубы. Стандартная вместимость одного пластикового контейнера составляет 1 м³. При определении количества необходимых контейнеров учитываются следующие аспекты:
   • объем стоков. Один постоянно проживающий в доме человек потребляет в сутки приблизительно 200 л воды. Исходя из этой нормы и количества проживающих и определяется расчетный показатель объема очистного сооружения;
   • расчетный объем необходимо увеличить на 10% – 15%. Это минимальный запас, который будет использован при приеме гостей;
   • полученный объем требуется увеличить на 3, так как в среднем вода в септике очищается за 3 дня;

Для домов, в которых проживает не более 3 человек, подойдут септики, изготовленные из 2 еврокубов. Если количество постоянно проживающих больше, то рекомендуется изготавливать септик из 3 еврокубов.

Емкость для изготовления септика

1. канализационные трубы для подведения стоков от дома, дальнейшей утилизации и соединения отдельных еврокубов в одно устройство. Оптимально подойдут трубы, диаметр которых составляет 100 мм или 110 мм;
2. тройники для ввода/вывода труб в емкость и соединения еврокубов между собой;
3. герметик для повышения уровня герметичности мест, находящихся при вводе/выводе труб;
4. фановая труба с оголовком. Сделать фановую трубу своими руками можно из канализационных труб, которые используются для подведения и отведения коммуникаций. Оголовок приобретается дополнительно;
5. бетонное кольцо для колодцев с крышкой. Кольцо используется для откачки септика при его заполнении. Если септик изготавливается без откачки, то есть утилизация стоков производится в фильтрационном колодце или на поле фильтрации, то кольцо можно не устанавливать.

Для установки емкости дополнительно потребуются:

• бетонная смесь;
• песок;
• утеплитель;
• арматурная сетка.

Схема септика подробно представлена на рисунке.

Конструкция очистного сооружения из еврокубов

Инструкция по сборке септика

Как сделать емкость для очистки стоков из подготовленных материалов? Для сборки потребуется следующее оборудование:

• рулетка;
• маркер;
• труборез или ножовка по металлу;
• болгарка.

Инструкция по изготовлению септика для дачи из отдельных емкостей:

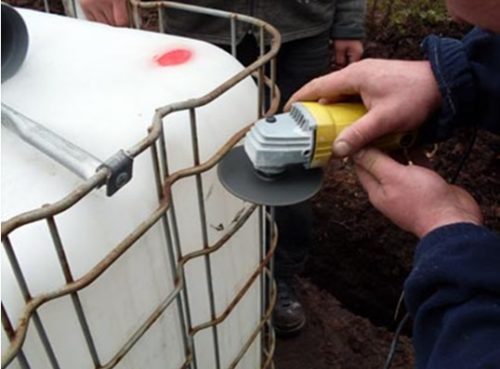

1. на расстоянии 20 см от верхнего края еврокуба в боковой части вырезается отверстие для ввода канализационных труб, идущих от дома. Диаметр отверстия должен совпадать с диаметром труб;

Подготовка отверстия для ввода канализационной трубы

1. на вводную трубу устанавливается тройник;

Монтаж фитингов внутрь емкости

1. нижний отвод тройника удлиняется таким образом, чтобы до дна емкости оставалось менее 30 см;

Удлинение тройника необходимо для предотвращения шума падающей воды при поступлении стоков в накопитель.

1. на противоположной стенке вырезается отверстие такого же диаметра, расположенное на 15 см – 20 см ниже предыдущего;
2. в отверстие также вставляется тройник, который будет соединять отводы от первого и второго кубов;
3. в верхней части первой емкости вырезается отверстие для установки фановой трубы и производится монтаж оборудования;
4. далее аналогичные процедуры производятся со второй, третьей и так далее емкостями. При этом переливные отверстия должны находиться ниже на 15 см – 20 см предыдущего уровня;

Соединение труб и фитингов производится исключительно с применением резиновых уплотнительных колец.

1. после сборки конструкции производится герметизация всех вырезанных отверстий для устранения утечек стоков.

Придание емкости герметичности после внесения изменений

Для придания готовой конструкции дополнительной жесткости и устойчивости все емкости соединяются между собой при помощи арматурной сетки или любых иных металлических профилей.

Конструкционные особенности

Такая конструкция септика напоминает классическую выгребную или сливную яму, за исключением того, что стоки имеют возможность проникнуть в грунт. Готовые емкости под отходы человеческой жизнедеятельности являются надежными и долговечными, они легки в установке и способно продолжительное время обходиться без очистки. Если нет возможности купить готовую систему, можно сделать самодельный септик такого типа. Скажем, использовать несколько бочек ПВХ, расположенных на одном уровне, но тогда придется самостоятельно рассчитывать величину и место расположения вентиляционного отверстия.

Фото – принцип работы

Преимущества использования септиков из пластиковых еврокубов:

1. Нет вероятности заражения грунтовых вод фекальными остатками;
2. Системой выполняется также поверхностный дренаж, нет необходимости дополнительно обустраивать сточную систему для двора;
3. Это септик закрытого типа, т. е., неприятные запахи не проникнут наружу;
4. Можно установить сколько угодно отводов, их количество может зависеть от числа санитарных узлов в доме или других индивидуальных особенностей постройки;
5. Нет проблем с откачкой воды. Процесс осуществляется быстро и не требует услуг профессиональных компаний. Это отличный вариант для дачи, т. к. септики из еврокубов не требуют практически никакого обслуживания.

Но у системы есть определенные недостатки:

1. Процесс очистки производится за 3 дня – это намного дольше, нежели у автоматизированной системы. Но зато, очистка производится бактериями, что повышает безопасность применения системы;
2. Пластик – очень податливый и хрупкий материал, быстро реагирующий на давление. При неправильном расчете размера ямы для кубков или плавучих грунтах, септик может деформироваться, сместиться или вовсе треснуть.

Такие септики классифицируются по размеру (объему), количеству отводов и материалу, из которого они изготовлены. В качестве сырья может использоваться ПВХ, резина и другие виды пластмассы. С выбором нужного объема и количества отводов все немного сложнее. Специалистами производится расчет количества потребления воды.

Фото – бочка в качестве куба

В среднем, на одного взрослого человека приходится до 180 литров за сутки. Вода очищается за 3 суток, поэтому:

180*3=540 литров требует очистки в течение 3 дней, если в семье проживает больше 1 человека, то 540 нужно умножить на число жильцов. Для примера, предположим, что в доме находятся двое взрослых и один ребенок:

540*2=1080 литров и ребенок в половину меньше – 540. Общим счетом, септик должен вмещать по минимальным меркам более 1500 литров. Еврокубы изготавливаются объемом по 1000 литров, следовательно, для такой канализации потребуется два куба. Аналогично и с количеством отводов. Нужно рассчитать, сколько используется санитарной техники и, исходя из числа труб, вырезать в кубе нужное число отверстий под них. Стоит отметить, что изначально емкость поставляется только с одним отверстием, необходимым для исправной эксплуатации – откачки стоков и ила.

Видео по теме:

Почему еврокуб?

Еврокубом называют полиэтиленовый контейнер с толщиной стенок около двух миллиметров. Сверху куб оборудуют заливной горловиной (диаметр 15 сантиметров), закрытой пластиковой крышкой с клапаном для вентиляции. Внизу делают кран для слива.

Сверху еврокуба находится металлическая обрешетка. Стандартным считается объем куба в 1 тысячу литров, длиной 1,2, шириной — 1 и высотой — 1,6метра. Общий вес — 50 килограмм.

В чем же выигрыш использования такого типа септика:

• Для его установки требуется минимум затрат, так как еврокуб — уже готовый резервуар.
• Исключается распространение неприятных запахов.
• Почва не заражается от разложения отходов жизнедеятельности человека.
• Нет необходимости часто пользоваться услугами ассенизатора, так как чистка подобного септика производится не очень часто, к тому же это легко сделать самому.
• Срок эксплуатации гораздо больше, чем у выгребной ямы.
• Время на обслуживание такого канализационного устройства практически не требуется, так ломаться от не может.
