Схемы отопления частного дома

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Плюсы и минусы системы

ОС обладает неоспоримыми преимуществами. Плюсы системы заключаются в следующем:

• можно разместить нагреватель (котельное оборудование) удаленно, вне отапливаемого помещения;
• конструкция замкнутая, не нужно доливать носитель тепла (воду) во время применения системы;
• оборудование не занимает много места, тепло выходит через радиаторные элементы, систему «теплый пол» и прочее.

Имеются и минусы:

• долго греет с нуля до комнатной температуры;
• так как ОС работает с водой, могут происходить протечки, требующие ремонта;
• может формироваться налет, минеральные осадки, накипь на радиаторных элементах, вследствие чего эффективность теплоотдачи сокращается.

Однако в целом все минусы водяного отопления дома электрическим котлом, например, перекрываются преимуществами.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

• Радиаторные контроллеры.
• Терморегуляторы.
• Балансирующие вентили.
• Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

На какой схеме лучше всего остановить свой выбор?

Разнообразие схем домашнего отопления вызывает у владельца дома резонный вопрос о выборе самой эффективной системы отопления для своего дома. В настоящее время однотрубные и самотечные системы практически не применяют. Обычно данные схемы рекомендованы для местности с нестабильной подачей электричества.

В современных городах, поселках городского типа и даже в сельской местности уже не существует каких-то проблем с энергоресурсами. Поэтому самотечные системы применяются только в отдаленных от цивилизации местах, например, далеко расположенных дачных участках.

Для частных домов, где планируется обогревать помещения радиаторами отопления, самые лучшие результаты показывает двухтрубная или лучевая схема обустройства обогревательной сети. Хотя оба варианта отличаются схемой трубной разводки, их объединяет возможность отключения и замены потекшего радиатора без отключения основного отопления.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Новейшие отопительные системы

Пример довольно доступной и в то же время эффективной системы, подходящей как для загородного дома, так и для квартиры, – электрический теплый пол. Понеся сравнительно небольшие расходы на устройство такого обогрева, можно обеспечить жилище теплом и не покупать никаких котлов. Недостаток один — стоимость электроэнергии. Но учитывая, что современный напольный обогрев довольно экономичен, да при наличии многотарифного счетчика данный вариант может оказаться приемлемым.

Для справки. При устройстве электрического теплого пола используется 2 вида нагревателей: тонкая полимерная пленка с нанесенными углеродными элементами либо греющий кабель.

В южных регионах с высокой солнечной активностью неплохо себя показывает еще одна современная отопительная система. Это водяные солнечные коллекторы, устанавливаемые на кровле зданий или других открытых местах. В них с минимальными потерями вода нагревается напрямую от солнца, после чего подается в дом. Одна беда – коллекторы абсолютно бесполезны ночью, а также в северных регионах.

Различные гелиосистемы, берущие тепло от земли, воды и воздуха и передающие его в частный дом – это установки, в которых реализованы самые современные технологии отопления. Расходуя всего 3—5 кВт электроэнергии, эти агрегаты способны «перекачать» извне в 5—10 раз больше тепла, отсюда и название – тепловые насосы. Дальше с помощью этой тепловой энергии можно нагревать теплоноситель или воздух, — на ваше усмотрение.

Примером воздушного теплового насоса может служить обычный кондиционер, принцип работы у них одинаков. Только гелиосистема одинаково хорошо обогревает загородный дом зимой и охлаждает летом.

Общеизвестный факт: чем инновация в системе отопления эффективнее, тем она дороже, хотя и требует меньших расходов при эксплуатации. И наоборот, дешевые в монтаже высокотехнологичные системы электрообогрева заставляют нас платить впоследствии за израсходованное электричество. Тепловые насосы же настолько дороги, что большинству граждан постсоветского пространства они недоступны.

Вторая причина, почему домовладельцы тяготеют к традиционным системам, — это прямая зависимость современного отопительного оборудования от наличия электроэнергии. Для жителей отдаленных районов этот факт играет большую роль, оттого они предпочитают строить печи из кирпича и топить дом дровами.

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:

• Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
• Расширительный бак.
• Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
• Комплект труб необходимой длины.
• Радиаторы.

Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.

Естественная и принудительная циркуляция отопления

Неважно газовое, дровяное, угольное или электрическое отопление в частном доме планируется монтировать. В любом случае есть котел (печь или водонагреватель) для нагрева теплоносителя, а также трубы для его движения по контуру

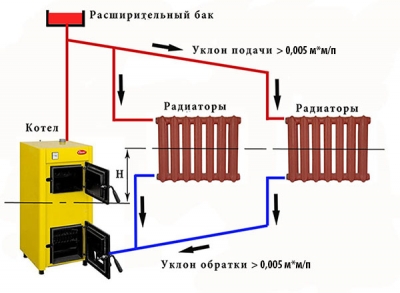

При этом вода в трубопроводах может течь естественным образом под действие гравитации и конвекции либо принудительно с помощью насоса.

Схема видов циркуляций отопления

Первый пример дешевле и тише работает, нежели второй. Однако принудительная циркуляция позволяет сильно улучшить работу всей отопительной системы. Нередко без насоса подкачки отопление частного дома обойтись вовсе не может. Из-за большого количества радиаторов, поворотов труб и арматуры гидравлическое сопротивление в трубопроводе оказывается слишком высоким. И компенсировать это можно только работой насосной техники.

Компоненты системы

До начала работ составляется проект будущей отопительной системы. Схема отопления частного дома с газовым котлом учитывает размер и местоположение постройки, на основе чего подбираются компоненты:

1. Теплогенератор

Вид отопительной системы определяется выбранным топливом. В зависимости от используемого топлива встречаются:

• Газовые котлы. Газ можно получать централизованно или создать собственное хранилище.
• Дизельные.

Экономный и надежный способ обогрева — газовый котелИсточник sedmoycanal.com

• На твердом топливе. Сырьем служит уголь, дрова, торф, топливные брикеты или пеллеты (древесные топливные гранулы).
• Электрические. Используются электролизные (электродные), индукционные аппараты, а также котлы на ТЭНах.
• Комбинированные. Популярны варианты — комбинации газа с твердым или жидким топливом.
• Универсальные. Конструкция имеет несколько топок для разных видов топлива.

2. Трубы

Монтаж газового отопления в частном доме предусматривает использование нескольких видов труб:

• Стальные. Встречаются обычные и оцинкованные изделия, которые соединяются как сварным, так и механическим (резьбовым) способом. Могут стать причиной аварии (разрыв), если допустить замерзании воды.
• Полимерные (пластиковые). Не подвержены коррозии, бесшумны, без проблем переносят мороз. Трубы обладают значительным коэффициентом теплового расширения и плохо справляются с высокими температурами (для обустройства дымохода и обвязки котла подходят только металлические трубы).

Медные трубы в разводке отопления частного дома газовым котломИсточник vizada.ru

• Металлопластиковые. Композитные (многослойные) изделия, надежные и долговечные. Монтаж проводится с помощью фитингов.
• Медные. Не боятся замораживания из-за своей пластичности, обладают высокой теплопроводностью (выше, чем у стальных изделий). Медные трубы подвержены электрохимической коррозии и к тому же дороги.

3. Расширительный бак

Вода обладает значительным тепловым расширением (при нагреве до 90°C ее объем увеличивается на 4%). Если в открытой (не герметичной) системе это не критично, то в закрытой (с принудительной циркуляцией) — чревато повреждением оборудования. Чтобы не испортить систему и компенсировать давление в трубах, в нее встраивают расширительный бак (гидроаккумулятор).

Расширительный бак представляет собой герметичный стальной (иногда нержавеющий) баллон, состоящий из двух отсеков. Между отсеками встроена гибкая мембрана, разделяющая горячий теплоноситель и сжатый давлением газ.

Алгоритм действия расширительного бакаИсточник kvartirnyj-remont.com

4. Радиаторы

Производители выпускают батареи для разных систем отопления; они различаются по материалу изготовления (чугун, сталь, алюминий, биметаллические радиаторы) и по количеству секций. Существует несколько типов радиаторов отопления:

• Секционные. Старые чугунные радиаторы и современные трубчатые стальные разновидности.
• Панельные. Стальные цельноштампованные, с нагревательными и конвекционными пластинами, от которых зависит тепловая мощность радиатора.
• Вертикальные (полотенцесушитель).
• Конвекторы.
• Системы «теплый пол».

5. Приборы и фурнитура

Система водяного отопления нуждается в контроле. Для этого предназначены:

• манометры;
• регулирующие и предохранительные клапаны (запорные вентили и терморегулирующие краны).

Манометр на расширительном баке контролирует давление в системе отопленияИсточник dvamolotka.ru

Схема отопительной системы

Основным элементом отопительной системы является, конечно же, нагревательный котел

Важно учитывать – схема обвязки радиатора отопления во многом зависит именно от котла. В частности, если вы выбрали нагревательный элемент напольного типа, он ни в коем случае не должен располагаться в верхней части отопительной системы – это может спровоцировать сбой в работе или снижение эффективности

Кроме того, чаще всего такие котлы не имеют компонентов отвода воздуха – а это означает, что в котле может образоваться воздушная пробка. Также, важно учитывать и тот факт, что в случае если котел не имеет воздухоотвода, то трубы подающей магистрали должны быть смонтированы строго вертикально.

Узнать, оснащен ли котел воздухоотводчиком, достаточно просто

Необходимо лишь обратить внимание на то, есть ли в нижней части нагревательного котла патрубки. В таком случае, подающая магистраль и трубы обрата подсоединяются к ним посредством специального коллектора

Обвязка котла отопления

О том, встроен ли в отопительный котел прибор для отвода воздуха, можно узнать по вмонтированным в нижнюю его часть патрубкам. Они служат для подсоединения котла к отопительной сети. Чаще всего такими патрубками оборудованы газовые и электрические отопительные котлы настенного типа.

Некоторые модели котлов не имеют таких элементов, как циркуляционный насос, расширительный бак, устройство регулирования давления.

Однако при необходимости все эти компоненты можно приобрести отдельно. При этом следует учитывать место расположения всех компонентов. Например, циркуляционный насос рациональнее устанавливать перед входом в насос – на трубах обрата. А вот группа безопасности может быть установлена как на подающем контуре, так и на обратном.

Когда делается обвязка радиаторов отопления полипропиленом, важно учитывать еще и то, какого типа систему вы устанавливаете. В случае если это система с естественной циркуляцией теплоносителя, то, разумеется, большинство данных компонентов вам не понадобятся – они используются в системах с принудительной циркуляцией

Далее будет следовать опрессовка радиаторов отопления, которая проверит качество системы.

Видео, как выполняется обвязка батарей отопления, можно посмотреть ниже. Также можно заметить, как проводится экспертиза радиатора отопления после проведенной обвязки.

https://youtube.com/watch?v=pkdAhF84Sjk

Системы водяного отопления в частных домах

Мы уже разобрали основные виды водяного отопления. Основываясь не достоинствах и недостатках описанных систем, мы можем сделать вывод, что наиболее оптимальным является установка радиаторных систем и теплых полов (в качестве дополнения к ванной комнате, туалету или кухне). Теперь нужно поговорить о монтаже и схемах подключения. Для начала мы рассмотрим преимущества и недостатки отопительных систем с естественной и принудительной циркуляцией.

Системы с естественной циркуляцией

При проектировании и монтаже отопления с естественной циркуляцией воды не забудьте про уклон труб, это главное.

Применение отопительных систем с естественной циркуляцией оправдано лишь тогда, когда нужно обогреть частный дом небольшого размера. Теплоноситель в таких системах движется за счет гравитационных сил и законов физики, согласно которым нагретая среда всегда движется вверх. Попав в отопительный котел, вода нагревается и поднимается вверх, откуда спускается по трубе к самому дальнему радиатору. Здесь же делаются отводы к остальным радиаторам. Остыв, вода спускается в обратную трубу и спускается к котлу.

Обратите внимание, что монтаж систем отопления с естественной циркуляцией подразумевает обязательное создание уклона – за счет этого облегчается протекание теплоносителя. Максимальная длина горизонтального участка не должна превышать 30 метров (подразумевается расстояние от котла до последнего радиатора)

Преимущества систем с естественной циркуляцией теплоносителя – дешевизна, отсутствие необходимости в закупке дополнительного оборудования, почти полная бесшумность. В качестве недостатков выделим необходимость создания как можно более прямой трассы (давление теплоносителя в трубах очень маленькое), необходимость в покупке труб большого диаметра и в ограниченных размерах всей отопительной системы.

Системы с принудительной циркуляцией

Главное отличие отопления с принудительной циркуляцией от систем с естественной циркуляцией — это наличие насоса, благодаря которому можно забыть про уклон труб.

Схема водяного отопления частного дома с насосом более сложна. Здесь, помимо батарей, устанавливается специальный циркуляционный насос, который гонит теплоноситель по всей системе. Давление в системе повышается, а это значит, что:

• Мы можем создавать многочисленные изгибы;
• Обогревать дома большого размера (в несколько этажей);
• Использовать трубы небольшого диаметра.

Часто такие системы водяного отопления делаются замкнутыми, что позволяет избавиться от попадания кислорода в теплоноситель – это вызывает коррозию металлических элементов. Также появляется возможность избавиться от необходимости устанавливать расширительный бачок в самом высоком месте. Здесь используются расширительные бачки замкнутого типа, в дополнение к которым монтируются спускники воздуха и предохранительные клапаны.

Мы уже обговорили достоинства систем водяного отопления с принудительной циркуляцией. Но есть и минусы – это необходимость закупать дополнительное оборудование, что увеличивает стоимость работ. Зато появляется возможность сэкономить на материалах и купить недорогие пластиковые трубы. Мы рекомендуем использовать именно такие системы, так как они более надежные и обеспечивают более эффективный прогрев домов любой архитектуры.
