Схема подключения реле

Характеристики реле

При выборе ТР необходимо ориентироваться в его характеристиках. Среди заявленных могут быть:

• номинальный ток;
• разброс регулировки тока срабатывания;
• напряжение сети;
• вид и количество контактов;
• расчетная мощность подключаемого прибора;
• минимальный порог срабатывания;
• класс прибора;
• реакция на перекос фаз.

Номинальный ток ТР должен соответствовать тому, который указан на двигателе, к которому будет происходить подключение. Узнать значение для двигателя можно на шильдике, который находится на крышке или на корпусе. Напряжение сети должно строго соответствовать той, где будет применяться. Это может быть 220 или 380/400 вольт. Количество и тип контактов также имеют значение, т. к. различные контакторы имеют различное подключение. ТР должно выдерживать мощность двигателя, чтобы не происходило ложного срабатывания. Для трехфазных двигателей лучше брать ТР, которые обеспечивают дополнительную защиту при перекосе фаз.

Схемы подключения

Осталось рассмотреть, как подключить реле контроля фаз к существующей линии. Речь идет не о частных бытовых случаях, использующих один канал питания и нейтраль. Монтаж автомата защиты оправдан в отношении ввода ко многим потребителям или организации снабжения энергией мощного оборудования. Он производится согласно следующей схеме:

Само устройство проходное и устанавливается после трехфазовых рубильников, на линию между ними и потребителями. Схема подключения реле контроля фаз достаточно проста, но нуждается в уточнении к каждой модели автомата. Контактные последовательности могут отличаться, хотя метки соединяемых линий обычно нанесены на корпус аппарата. Кроме того, есть реле, оснащенные внутренним контактором. Существуют и модели, для которых обязательно использование отдельного, внешнего. Сами же проводники ввода обычно выполнены в соответствии со следующей цветовой маркировкой:

Реле контроля фаз к конечному устройству зачастую проводится с использованием дополнительных аппаратов защиты, которые контролируют состояние внутренней линии. К примеру, схема подсоединения промышленного насоса:

Есть некоторые реле, содержащие в своей конструкции контактные группы, используемые при состоянии «выключено». То есть, внутреннее устройство автомата, отключая ход энергии по одним входящим каналам, перенаправляет их на другие. Последнее достаточно интересно в плане резервного энергоснабжения оборудования. Например, если на одном вводе возникла проблема, реле перекинет потребителей на иной.

Схема монтажа для использования резервной линии подачи тока:

Для защиты мощного и дорогого оборудования, подключаемого к полноформатному питанию, необходимо использовать реле контроля фаз. Отсекая внешнюю линию энергоснабжения при обнаружении проблем, возникших на каком-либо канале, автомат спасает конечную и сопутствующую технику от выхода из строя. Вместе с этим, если характеристики сети приходят в норму, реле автоматически произведет соединение ввода с потребителями.

Единственный минус подобной защиты — ее направленность на внешние условия. Все, что происходит на линии после реле контроля фаз, никакого влияния на его работу не оказывает. Соответственно и использовать автомат такого типа нужно в совокупности с иными средствами защиты энергосетей.

Пошаговый процесс монтажа

Перед началом работ желательно распечатать подробную монтажную схему с привязкой к вашему авто: с цветовой маркировкой проводов, точками подключения к питанию. Необходимо промаркировать контакты, иначе возможны ошибки при сборке. На схеме добавлено реле № 4 с кнопкой включения пневмосигнала и выключатель переднего парктроника.

Важно! Внешнее подключение может отличаться в зависимости от марки автомобиля. 1

Выполняем разводку проводов и разъемов для реле согласно схеме

1. Выполняем разводку проводов и разъемов для реле согласно схеме.

2. Провода неизбежно будут пересекаться, при хорошей изоляции это не является проблемой.

3. Обжим контактов производится механическим путем, паяльник не используется.

4. После подключения всех проводов, формируем жгуты и укладываем их в гофру.

5. Для подключения управляющих и питающих проводов удобно использовать готовый разъем: в данном случае от подрулевого переключателя классики ВАЗ.

6. Если блок реле устанавливается под капот, его необходимо закрыть штатной крышкой. При салонном монтаже это не обязательно.

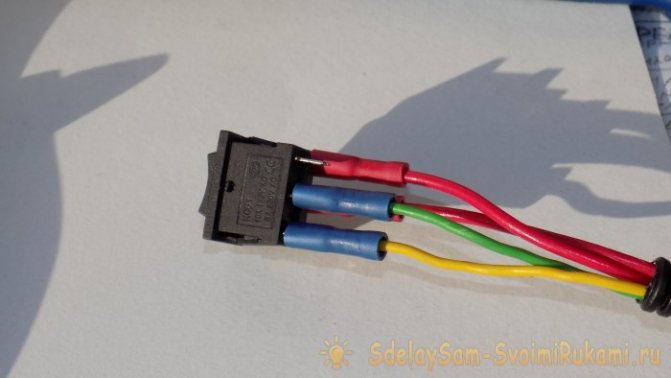

7. Подсоединяем переключатели с помощью обжимных разъемов.

8. Собираем тестовую схему для проверки правильности монтажа (разумеется, за пределами автомобиля и с входным предохранителем). Моделируем все режимы.

Подключение противотуманок

Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:

• комплект проводов для подключения противотуманных фар;
• изолента;
• колодка и реле фар;
• колюще-режущие инструменты;
• предохранитель;
• кнопка включения.

Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:

1. Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
2. Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
3. Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
4. Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
5. Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
6. Контакт 86 замыкается с кузовом автотранспорта.
7. К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

После того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность. Если фары не включаются — допущена ошибка.

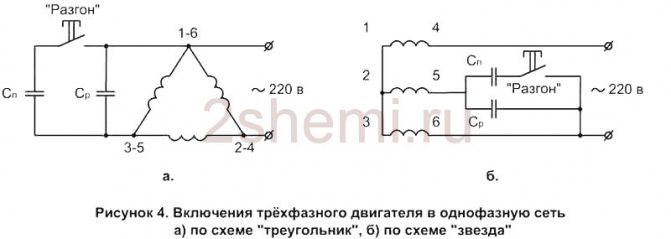

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Читать также: Дисковый распиловочный станок по дереву

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств

Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Подключение бистабильного реле собственными руками

Монтаж импульсного переключателя можно выполнить как в электрощите, так и в отдельной установочной коробке. Мы рассмотрим частный случай: подключение модульного бистабильного реле в распределительном щите. Но следует сказать, что для этого необходимо иметь отдельную линию в электропроводке для подачи напряжения на приборы освещения. Стандартная монтажная схема управления освещением на базе бистабильного переключателя состоит из самого устройства, выключателей кнопочного типа, кабелей электропроводки и автомата включения/выключения. При наличии необходимой линии с выключателями все монтажные работы выполняются в распределительном щите.

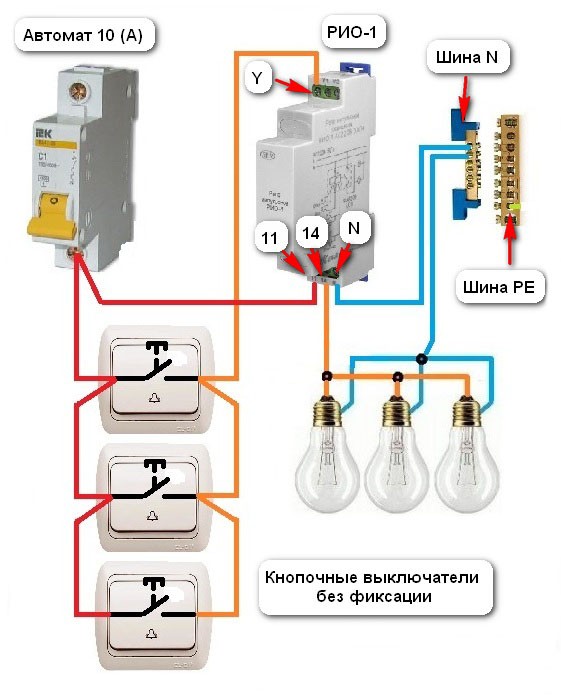

На выше представленной схеме система управления освещением выполнена на базе электромеханического импульсного переключателя РИО-1, одного из самых популярных в настоящее время. Это устройство модульного типа и монтируется на DIN-рейку в распределительном щите. Нулевой провод подключается к реле и осветительным приборам. Фазный провод с автомата заводится на соответствующий контакт переключателя, а также на кнопочные выключатели без фиксации, которых может быть неограниченное количество. При нажатии на один из них свет либо включается, либо выключается. Все достаточно просто и такой монтаж сможет выполнить человек, обладающий элементарными познаниями в электротехнике.

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Распиновка реле поворотов

В процессе эксплуатации штатное реле поворотов может выйти из строя и в этом случае требуется его замена. Становится заметна некорректная работа устройства, особенно, когда перестает загораться контрольная лампочка. Основная причина неисправности заключается в неполном замыкании прибора.

В других случаях реле начинает функционировать нестабильно, замыкание релейных контактов происходит с различными временными интервалами. В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Это может создать серьезную проблему на дороге, когда устройство включается незаметно для водителя из-за случайного задевания во время вождения автомобиля.

Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. В этом случае подключение реле поворотов осуществляется по стандартной схеме, показанной на рисунке. Контакт № 1 является положительным, второй контакт служит для подключения к переключателю поворотов, третий соединяется с контрольной лампочкой, а четвертый подключается к массе.

Все соединения и контакты должны быть надежно заизолированы с помощью изоленты и кембрика, представляющего собой полую пластмассовую оплетку. Это позволяет исключить возможные замыкания с другими проводниками. Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения. Однако домашние мастера довольно легко преодолевают это затруднение и находят наиболее оптимальное техническое решение.

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

• Для коммутации участков в различных независимых друг от друга сетях;
• Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
• Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

Неисправности агрегата Индезит

Проверить реле холодильника Индезит нужно при повышении температуры как в морозильной, так и в холодильной камере. Вполне возможно, что нарушен порядок перемещения хладагента, который регулируется компрессором. Спровоцировать это может неисправность в пусковом механизме, одним из симптомов которой являются перебои запуска.

Подобные проблемы провоцируются «залипанием» контактов, неправильным подключением клемм или выходом из строя температурного датчика. Поступление неверной информации на пусковое реле вызывает переход мотора-компрессора в режим ожидания, вследствие чего температура воздуха в холодильнике повышается. Также снижение работоспособности бытового прибора часто обеспечивают сами хозяева, неправильно его эксплуатируя.

Самостоятельный ремонт или диагностика – это тоже риск, так как непредумышленное повреждение какой-нибудь детали способно вывести агрегат Индезит из рабочего режима. Поэтому для того, чтобы проверить реле компрессора холодильника, лучше вызвать мастера из сервисного центра.

Виды промежуточных реле

Промежуточное реле на Din-рейку

По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.

По назначению устройства делятся на следующие категории.

• Комбинированные взаимозависимые приборы, функционирующие в группе.
• Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
• Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.

По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.

Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.

По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.

Советы и рекомендации

Перед приобретением и установкой импульсного реле нелишним будет ознакомиться с наиболее распространенными ошибками, которые могут возникнуть на данном этапе. Опытные мастера, которые занимаются установкой коммутационных систем этого типа, часто советуют придерживаться следующих рекомендаций:

• Если приобретается электронное реле импульсного типа, то лучше отдать предпочтение моделям, оснащенным таймером. Благодаря наличию этой функции можно задать автоматическое отключение электроэнергии после определенного промежутка времени. Такая функция будет очень полезна для организации освещения на улице, а также в помещениях, которые посещаются часто, но ненадолго.
• Если планируется устанавливать выключатели (кнопки) с подсветкой, то следует заранее уточнить у продавца возможность работы реле с такими элементами электрической арматуры. Многие ИР очень чувствительны к появлению даже незначительного тока в электрической цепи и наличие резистивного элемента приведет к активации системы. Кроме того, прибор может испортиться, ведь катушка будет находиться постоянно под напряжением.
• Во время выполнения монтажных работ, все детали по которым движется электрический ток, должны быть хорошо изолированы. Для этой цели можно использовать специальные термоусадочные кембрики, а также ПВХ-изоленту.
• Если в доме есть маленький ребенок, то лучше установить кнопки для активации реле повыше. Такие изделия хорошо изолированы и практически безопасны во время эксплуатации, но дети часто начинают играть с кнопочками подолгу удерживая их во включенном состоянии. Подобные действия часто приводят к выходу из строя импульсные реле электромеханического типа.
• Большая часть моделей импульсных реле с катушкой рассчитана на 220 В. Такие изделия очень просто подключить к электрической сети, но если необходимо обеспечить высокий уровень безопасности во влажных помещениях, то следует выбирать модели на 12 или  24 Вольта.
• Если необходимо установить несколько импульсных реле, которые будут использоваться для выключения различных световых приборов, то следует выбирать модели с центральным управлением. Такое устройство можно принудительно выключить, подав на один из его контактов электрический ток. Следовательно, если соединить с одним выключателем несколько таких элементов, то можно одним нажатием кнопки погасить весь свет в доме.
• Если нет желания или возможности приобретать новые кнопки для включения света посредством импульсного реле, то можно переделать обычные выключатели. Для этой цели необходимо установить небольшие пружины под клавиши, чтобы после прекращения нажатия они возвращались в исходное положение.
• При установке большого количества импульсных выключателей, для экономии места, кнопки можно располагать в одном подрозетнике.

Импульсное реле является очень интересным по своей конструкции и функционалу изделием, которое можно и нужно использовать для организации более комфортного управления осветительными приборами. Если будет выбрано качественное устройство, а установка изделия будет осуществлена без ошибок, то такая система прослужит в течение многих лет.

Область применения

Промежуточное реле в электрощитке

РП есть почти во всех схемах питания, управления и защиты. Коммутационные аппараты используются в подстанциях, диспетчерских, котельных. На производственной линии прибор может выполнять как одновременно, так и последовательно несколько коммутаций в цепях управления или питания. РП широко используют для вычислительной техники, в телекоммуникациях, средствах управления и прочих электронных приборах.

В системах водоснабжения и подогрева при включении глубинного насоса питание поступает на катушку. При замыкании контактов начинает работать система контроля. Дисплей отображает параметры напряжения, фазные токи нагрузки, при необходимости температуру и другие данные в зависимости от сложности схемы.

В системе подогрева реле выступает как усилитель управляющего сигнала. Тепловой датчик подает сигнал, который включает РП. Контакты последнего подают напряжение на обмотку, после чего контакты замыкаются. Таким образом происходит подключение питания к тэну, кипятильнику, бойлеру и другим мощным нагревательным приборам.

В чем особенности?

При создании твердотельного реле удалось исключить появление дуги или искр в процессе замыкания/размыкания контактной группы. В результате срок службы прибора увеличился в несколько раз. Для сравнения лучшие варианты стандартных (контактных) изделий выдерживают до 500 000 коммутаций. В рассматриваемых ТТР такие ограничения отсутствуют.

Стоимость твердотельных реле выше, но простейший расчет показывает выгоду их применения. Это обусловлено следующими факторами — экономией электроэнергии, продолжительным ресурсом работы (надежностью) и наличием управления с помощью микросхем.

Выбор достаточно широк, чтобы подобрать устройство с учетом поставленных задач и текущей стоимости. В продаже имеются как небольшие приборы для установки в бытовых цепях, так и мощные устройства, используемые для управления двигателями.

Как отмечалось ранее, ТТР отличаются по типу коммутируемого напряжения — они могут быть рассчитаны на постоянный или переменный I. Этот нюанс требуется учесть при выборе.

К особенностям твердотельных моделей стоит отнести чувствительность прибора к нагрузочным токам. В случае превышения этого параметра выше допустимой нормы в 2-3 и более раз, изделие ломается.

Чтобы избежать такой проблемы в процессе эксплуатации, важно внимательно подойти к процессу монтажа и установить в цепи ключа защитные устройства. Кроме того, важно отдавать предпочтение ключам, имеющим рабочий ток в два или три раза превышающий коммутируемую нагрузку

Но и это не все

Кроме того, важно отдавать предпочтение ключам, имеющим рабочий ток в два или три раза превышающий коммутируемую нагрузку. Но и это не все

Для дополнительной защиты рекомендуется предусмотреть в схеме предохранители или автоматические выключатели (подойдет класс «В»).

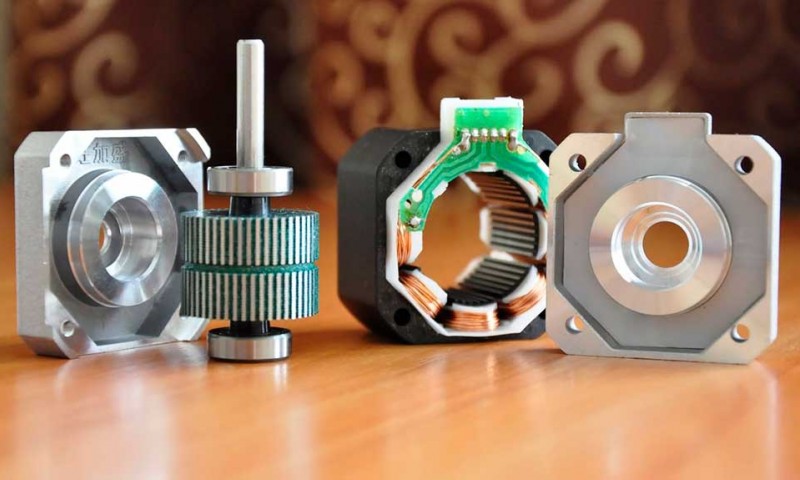

Шаговые двигатели – типы, устройство и принцип работы, подключение и управление

Подключение промежуточного реле

Подключение реле — задача несложная. Обычно достаточно учесть 4 параметра:

Напряжение катушки управления. Величина и род тока. В отдельных случаях этот параметр можно слегка нарушить. Например, реле с напряжением срабатывания 24 В включится и от 16 В. А может и от 12. Но желательно не экспериментировать и подавать именно требуемый производителем вольтаж.
Токовые характеристики управляемых контактов. Здесь необходимо сделать некоторый запас. Если вам требуется включать потребителя с током 5 А, то реле понадобится минимум на 6-10 А.
От какого тока работает катушка. Реле во время работы потребляет электроэнергию. Заранее следует продумать, хватит ли у источника напряжения мощности, чтобы управлять им.
Положение в пространстве

На это редко обращают внимание. Производители указывают, как необходимо устанавливать их устройство (стоя, лежа, на стене).

Промежуточные реле активно использовались в советское время. Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен.

Перед тем как подключить реле, следует обратить внимание на корпус. От этого зависит, как устройство крепится в щит

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

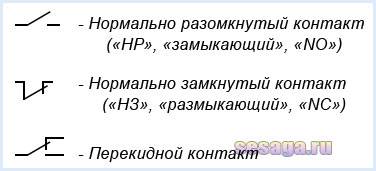

Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

Схема подключения бистабильного реле для управления освещением

Электромеханические импульсные контакторы делятся на биполярные и поляризованные. Биполярные управляются импульсами одной полярности, а для переключения поляризованного реле в другое состояние потребуется импульс противоположной полярности. Ниже приведена схема подключения импульсного биполярного реле к системе освещения.

Современный рынок электротехнической продукции предлагает потребителю разнообразные модели подобных устройств от ведущих мировых производителей. Конструкция таких изделий отличается большим разнообразием, но для управления освещением чаще всего используются модульные бистабильные реле, которые устанавливаются на DIN-рейки в распределительных щитах. У потребителей часто возникает вопрос: можно ли подключить импульсное реле своими руками! Конечно, можно! Это позволит сэкономить на монтажных работах. Ниже мы рассмотрим этот вопрос подробнее.

Реле напряжения ТМ DigiTop

Данные реле выпускают в Донецке. Производитель выпускает несколько серий приборов с защитой от скачков напряжения.

Реле напряжения серии V-protektor предназначено только для защиты от перепадов напряжения. Выпускается на номинальные токи 16, 20, 32, 40, 50, 63 А в однофазном исполнении, имеет встроенную термозащиту от перегрева, срабатывающую при 100 градусах. Верхний порог срабатывания от 210 до 270 В, нижний — от 120 до 200 В. Время автоматического включения от 5 до 600 сек. Есть и трехфазное реле напряжения V-protektor 380, достаточно компактное 35 мм (два модуля), но максимальный ток в фазе не более 10А.

Схема подключения реле напряжения V-Protektor DigiTop

Диджитоп выпускает и совмещенное в одном устройстве реле напряжения и реле тока VA-protektor. Помимо защиты от перенапряжений, прибор обеспечивает и ограничение по току (мощности). Выпускают на номинальные токи 32, 40, 50 и 63 А. Все параметры по напряжению такие же, как и у V-protektor. По номинальному и максимальному току VA контролирует нагрузку и при превышении номинального отключает сеть через 10 мин. а максимального — через 0,04 сек. На дисплее прибора отображается и напряжение и ток. Гарантия на VA-protektor 2 года.

Ну и самый продвинутый из серии реле напряжений от ТМ DigiTop — многофункциональное реле МР-63. Собственно всё тоже самое, как и у предыдущего VA-protektor, только МР-63 показывает помимо тока и напряжения, еще и активную мощность.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм ). При стандартном исполнении температура эксплуатации УЗМ от — 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО «Меандр». Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно — это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения — это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М — уставка «жесткая», по верхнему пределу напряжения — 265 В, а по нижнему — 170 В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16. на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение — 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года

Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.

Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения — это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.

Импульсное реле — что это такое

Ответ на этот вопрос заложен в самом название изделия. Импульсное реле, которое по-другому называется бистабильным, имеет одно существенное отличие от обычного электромагнитного варианта, которое подключает или отключает нагрузку при постоянном прохождение электрического тока через катушку индуктивности. При отсутствии на ней напряжения контакты устройства возвращаются в исходное состояние. Бистабильный переключатель управляется коротким импульсом, поступающим на электронный или электромеханический модуль включения/выключения изделия. При этом контакты реле удерживаются в постоянном положении за счет специального магнитопровода.
