Схема подключения датчика освещенности и его установка

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

• Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.

• Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

  Технические характеристики фотореле

• Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
• Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

• Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.

• Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

  Пример характеристик для подстройки реле ФР-11 М

• Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Как подключить датчик света для уличного освещения

Схема установки довольно проста. В аппарате находится три провода, у всех производителей разные цвета, но один обязательно красный. Провода: фаза, ноль, питание. Соединяются провода в герметичном распределительном блоке, его можно расположить недалеко от реле, если не планируется подключение более одного устройства. Подробная информация от том, как подключить фотореле, указана в руководстве пользования.

Чтобы экономить электроэнергию, рекомендуется приобрести модель с датчиком движения, лампа будет включена только в момент нахождения рядом человека в темное время суток. Чтобы датчик не срабатывал на все подряд (птицы, собаки, ветки), устанавливается задержка включения на несколько секунд.

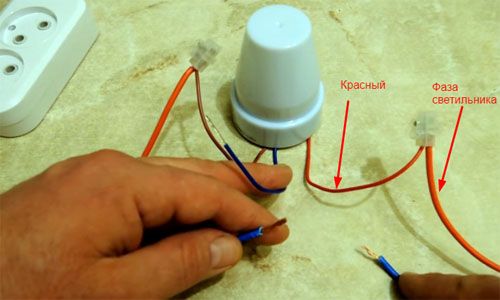

Красный провод соединяет светильник и датчик движения. Два других отвечают за фазу и ноль, это указано в инструкции. Светочувствительность настраивается вручную, регулировка расположена на нижней части реле. Настраивать лучше в темное время суток, так можно отрегулировать оптимальный уровень освещения и чувствительность датчиков.

Выбор места установки датчика освещенности

Один из самых важных моментов при установке фотореле для уличного освещения. При выборе места для установки датчика освещенности нужно учитывать несколько фактов: освещение, надежность крепления, доступность. Определиться, где будет находиться короб: в помещении или снаружи.

Для рациональной работы устройства на датчики не должен попадать искусственный свет (окна, фары машин, свет других фонарей). Естественный свет должен попадать беспрепятственно.

Оптимальная высота для установки — 180—200 см. Может быть и выше, но при профилактических работах, уборке, ручном включении потребуется лестница.

Крепление не должно соприкасаться с другими узлами, обязано быть прочным, надежным.

Нередко приходится перемещать устройство по нескольку раз, поэтому сразу не рекомендуется крепить «намертво».

Монтажные работы

Для того чтобы установить датчик освещенности на улице, нужно следовать инструкции

Важно правильно подключить устройство, и для этого:

1. обесточить щиток;
2. протянуть провод питания к фотореле;
3. зачистить провода под клеммы;
4. для подключения фотореле в корпусе создать подходящие отверстия;
5. все отверстия в корпусе нужно герметизировать, это защитит устройство от попадания влаги и грязи;
6. подсоединить устройство согласно инструкции;
7. отмерить нужную длину провода для соединения со светильником, зачистить их и присоединить к соответствующим клеммам;
8. настроить фотореле вручную;
9. закрыть крышку корпуса, включить ток и протестировать работу.

В зависимости от вида устройства схема подключения датчика освещенности может различаться. Монтаж и подключение через выключатель не требуют особых навыков, нужно лишь соблюдать правила безопасности и следовать инструкции.

Настройка датчика освещенности

После завершения всех монтажных работ наступает время настройки. Для этого нужно дождаться того уровня темноты, при котором нужно включение наружного света. Регулировка фотореле для уличного освещения осуществляется вручную. На нижней части реле находится небольшой диск, который отвечает за включение света при определенных условиях. Его нужно покрутить с наступлением темноты, подождать, пока свет включится. Возможно, придется не один раз отрегулировать фотоэлемент и найти оптимальное световое воздействие на него.

Разновидности

Современный рынок предлагает три вида звуковых датчиков, включающих освещение. Это стандартные звуковые и оптико-акустические модели, а также приборы, реагирующие ещё и на движение.

1. Если классические звуковые модели способны реагировать только на звуковую волну, то оптико-акустические приборы работают несколько по иной схеме. Помимо приёма и обработки звукового сигнала, они способны самостоятельно оценивать уровень освещённости помещения и не позволят включить лампу в светлое время суток, несмотря на присутствие шума. В конструкцию таких моделей входит чувствительный фотоэлемент, реагирующий на количество света в помещении.
2. Звуковые датчики с функцией движения способны включать свет как при прохождении звуковой волны, так и при появлении человека или животного. Однако такие модели не очень удобны в том плане, что часто реагируют на грызунов и домашних питомцев, повышая тем самым процент ложных срабатываний.
3. Стандартные звуковые модели подразделяются на два типа: приборы, срабатывающие от любого шума и командные образцы.

Такие модели устанавливают исключительно в общественные пространства, а в жилых помещениях не используют. Исключение составляют приборы, оснащённые реле задержки отключения, которые иногда используются в ванных комнатах и туалетах.

Образцы дополнены функцией задержки времени отключения и самостоятельно отключаются только через 50-60 секунд после стихания последнего шума. Некоторые модели данного вида оснащены дополнительной опцией задержки включения, которая не позволит прибору зажечь свет от короткого акустического удара, например, раската грома или сигнала авто. Устройство включит свет только в том случае, если шум будет продолжаться в течение сколько-нибудь продолжительного времени. Параметры времени в большинстве случаев можно запрограммировать самому. Достоинствами вида является простота устройства и низкая цена. К недостаткам относят невозможность установки в подъезды, выходящие окнами на шумную магистраль, и использование в жилых помещениях.

Звуковое реле, реагирующее на конкретные команды, например, на хлопок в ладоши, позволяет использовать его в жилых пространствах и офисных коридорах. По своей сути данное устройство является тем же шумовым датчиком, но с более высоким порогом срабатывания, улавливающим одну или две команды. Принцип его действия немного отличается от принципа работы шумового прибора и состоит в следующем: при одном хлопке в ладоши устройство замыкает цепь, свет включается и продолжает гореть до тех пор, пока не прозвучит команда на отключение света. Обычно в качестве команды выключения используют двойной хлопок.

Более сложные модели способны различать голосовые команды, состоящие из кодовых слов. Однако такие образцы больше являются творением домашних умельцев и на рынке присутствуют в ограниченном количестве. Достоинствами моделей этого вида является возможность их установки в места с умеренным шумом, на который датчик не реагирует. К недостаткам относят неудобство использования моделей, работающих по хлопку, при занятных руках.

В целом установка звуковых датчиков быстро оправдывает затраты на их приобретение, существенно экономит электричество и исключает вероятность порчи выключателей злоумышленниками в общественных местах.

О том, как выбрать датчик звука для включения света, смотрите в следующем видео.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

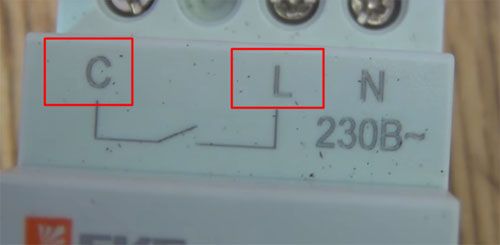

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности.

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Достоинства и недостатки датчика освещения

Датчик освещения называют фотореле или сумеречный выключатель. Он отслеживает яркость освещения на улице или в помещении, при необходимости включает и выключает лампы. Использование уличного датчика света имеет несколько преимуществ:

• автоматизация включения уличного освещения;
• точность срабатывания, позволяющая сократить время функционирования осветительных приборов и расходы на электричество;
• программируемые устройства выставляются по индивидуальным настройкам;
• отпугивание воров – система срабатывает, имитируя присутствие владельцев дома.

• низкий класс защищенности устройства провоцирует быстрое окисление контактов и поломку;
• для корректной работы корпус периодически требует очищения.

Настройка

Установив лучший датчик движения, его требуется настроить. Для этого корпус датчика оснащают поворотными регуляторами. Их поворачивают, используя небольшую отвертку.

Угол наклона

Для датчика, установленного на стене, прежде всего выставляют угол наклона. Он должен быть таким, чтобы датчик мог контролировать как можно большую площадь. Данный параметр будет зависеть от обзора датчика и высоты, на которой он установлен.

Оптимально устанавливать датчик на высоте 2,4 метра. В таком случае, даже датчики с небольшим углом обзора смогут захватить большую часть помещения.

Чувствительность

С помощью специального регулятора можно изменять уровень чувствительности от минимального до максимального.

Этот параметр позволит исключить срабатывание датчика света на мелких домашних животных.

Время задержки

Датчики имеют определенное время выдержки. Обычно это 3-15 секунд. Некоторые модели позволяют самостоятельно выставить данное значение.

Уровень освещенности

Такой датчик можно настраивать в диапазоне от минимума до максимума.

Фото датчиков движения для включения света демонстрируют их различные конструкции. Чаще всего корпус датчиков выполняют в белом, сером или черном цвете. Это позволит вам подобрать наиболее подходящий в каждом конкретном случае вариант.

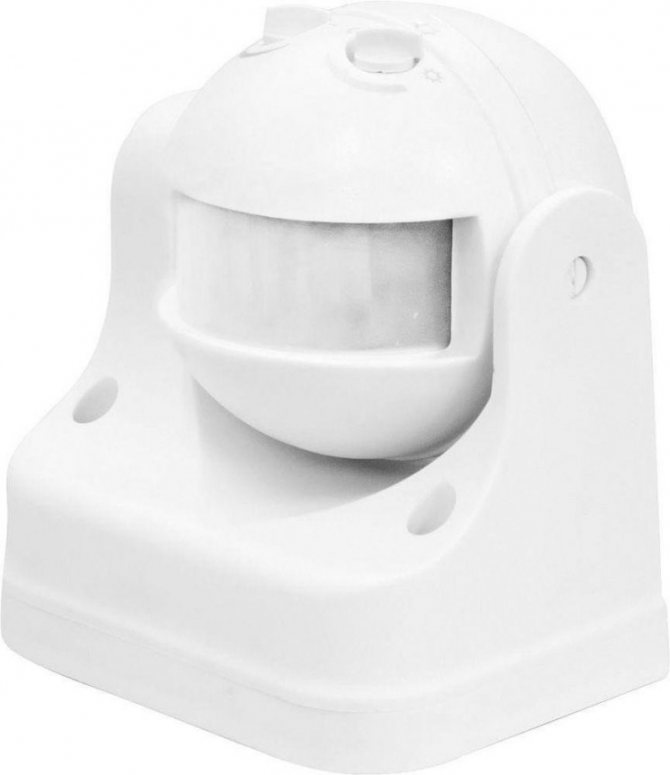

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Преимущества светильников со встроенными датчиками

Светильники со встроенными датчиками движения находят широкое применение не только на производственных объектах, но и в быту. Они существенно облегчают жизнь человека, делая ее более комфортной. К тому же с их помощью удается заметно продлить сроки службы бытовых электроприборов, а также сэкономить на расходе электроэнергии. Для получения всех перечисленных выше преимуществ осветительный прибор с чувствительным элементом сначала требуется правильно выбрать, а затем – грамотно установить и настроить.

При выборе светильника с контроллером необходимо определиться с его функциональными особенностями, согласно которым он может быть:

• Неподвижно закрепленным устройством (не изменяющим своего положения при перемещениях человека).
• Подвижной системой, автоматически отслеживающей положение перемещающегося объекта и поворачивающейся в его сторону.

При установке таких устройств в помещении или на приусадебном участке неправильной (непрямоугольной) формы, потребуются дополнительные осветительные приборы, оснащенные чувствительными сенсорами.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
2. Распределительная коробка (обычно утапливаемая в стене/потолке).
3. Датчик движения.
4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.

7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.

8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
9. Вторая жила заводится в гнездо с маркировкой «нагрузка».
10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

1. Прокрутите первый регулятор для установки в режим авто.
2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

• Простую установку и пошаговую настройку;
• Универсальность;
• Автоматическое включение света без монтажа дополнительных включателей;
• Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Рекомендации по подключению

При монтаже и подсоединении фотореле к ночному освещению, важно понимать особенности, которые могут сильно упростить эти процессы:

Если необходимо подключить сразу несколько осветительных устройств, следует использовать профильный контроллер

Он получает информацию о сигнале с регулятора датчика и регулирует уличное освещение.
Перед установкой прибора важно убедиться в том, что его мощность подходит к подключаемой электрической сети. В ином случае схема внутри корпуса фотореле может попросту перегореть.
В магазине, перед покупкой, стоит ознакомиться с полным ассортиментом устройств

Они различаются по способу подключения, многие из которых могут быть сложны для новичка.
При установке минимальное значение срабатывания практически всегда – 5 Люкс. Поэтому этот предел необходимо самостоятельно изменить под ночное время суток. Иначе прибор будет активироваться днём.
В систему ночного освещения часто подключают одновременно и фотореле, и датчики, реагирующие на движение для дополнительной охраны дома. Важно пользоваться этим сочетанием для максимальной эффективности освещения.

Видео описание

В данном видео описаны особенности датчика ночной освещённости и его монтаж:

Алгоритм установки

Практически в любом комплекте фотореле идут специальные держатели, с помощью которых прибор крепится на стену. Отвечая на вопрос о том, как подключить фотореле для уличного освещения, приводится следующий алгоритм действий:

1. Изучение размещённой на корпусе прибора схемы подключения проводников.
2. Подбор места для расположения. Оно не должно быть в диапазоне освещённости осветительного прибора.
3. Подключение проводников к соответствующим разъёмам.
4. Настройка фотореле, с помощью регулировки уровня срабатывания через контроллер на аппарате.

Коротко о главном

Фотореле не только помогает отрегулировать освещение на улице в разное время суток, но и экономит средства на электроэнергию. Работает устройство за счёт несложной схемы со встроенным фотоэлементом, который считывает информацию об освещении и включает, либо отключает прибор. В зависимости от сложности подключения, реле разделяются на несколько видов. Наиболее популярной считается модель со встроенным таймером. Алгоритм подключения у всех фотореле одинаковый, главное определиться с нулём и фазой. Следуя несложным советам и изучив схему устройства, его сможет подключить любой человек.

Подключение нескольких приборов в цепь

Если нужно осветить длинный коридор (помещение с нестандартной планировкой) или при малом охвате территории одним датчиком, к схеме подключается еще один детектор движения.

Осторожно! Подключаться второй и последующие устройства должны параллельно к одной фазе. В случае соединения приборов к разным фазам произойдет короткое замыкание

Инструкция по присоединению дополнительных датчиков:

1. Обесточить цепь;
2. Объединить L-кабеля датчиков движения и электрощитка;
3. Подсоединить красные кабеля электроприборов и коричневый кабель от лампы;
4. Объединить все нулевые кабеля (от лампы, датчиков и щитка);
5. Подключить к электросети, проверить работоспособность.

Совет! Для подключения бытовых устройств к осветительным приборам (прожекторам) с высокой мощностью лучше использовать подключение через контактор (с катушкой на 220В). Фаза подключается к контактору от датчика и щитка, а нагрузка датчика — к контактору. Эта схема позволит выдержать мощность прожектора.

Как подключить датчик света для уличного освещения

Прежде чем приступить к работе, следует прочитать в инструкции, выданной производителем, как подключить датчик света для уличного освещения. В ней будут отражены нюансы, характерные для конкретной модели. Рассмотрим типовой порядок подключения фотореле обоих типов.

При подключении руководствуются схемой

Со встроенным силовым блоком

Подключить уличный светильник с датчиком освещённости можно следующим образом:

Иллюстрация	Описание работ
	Перед подключением зачищаем контакты.
	Коричневый провод, на который будет подаваться напряжение на реле, подсоединяем к фазе от электрощитка.
	Красный провод соединяем с фазой уличного светильника.
	Синий провод (ноль) от электрощитка, фотореле и уличного светильника соединяем вместе.
	Регулируем прибор, настраивая режим срабатывания.
	Проверяем работоспособность собранной системы, подсоединив к светодиодной лампе.

Подключение фотореле с выносным датчиком

Порядок подключения фотореле с выносным датчиком имеет небольшое отличие. Монтажные работы производятся в следующей последовательности:

Иллюстрация	Описание
	Подключаем выносной датчик к соответствующим клеммам фотореле (В1 и В2).
	Подключаем фазу от светильника в клемме, обозначенной буквой С, и фазу от источника питания к клемме, обозначенной буквой L.
	Подключаем нулевой провод к клемме, обозначенной буквой N на фотореле.
	Второй конец нулевого провода подсоединяем либо к нулю источника питания, либо к нулю нагрузки. Проверяем работоспособность системы.
