Cхема подключения двухклавишного проходного выключателя (переключателя)

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Подключение выключателей к розетке

Как правильно подключить проходной выключатель света с переключатель? Для самостоятельной разработки сети подключения освещения с функцией включения и выключения света из разных мест помещения фазой может стать L-проводник от старой линии освещения. Для этого к нему подключают ввод первого выключателя, а после осуществляют разводку по одному из описанных методов.

При монтировании новой схемы фазный провод можно провести к рядом расположенной розетке либо найти его проводник в распределительной коробке с помощью специального прибора для прозвонки.

Самым легким методом установки проходного выключателя является монтирование розетки. Такой способ является практичным и эффективным в эксплуатации. Перемычкой в этом случае может стать простой провод с жилой из металла, который будет соответствовать сечению проводки. Разводка кабелей между двумя выключателями и распределительными коробками осуществляется в штробу под слоем шпаклевки (скрытым путем) или же укладкой в кабель-канавы.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

• В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
• В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света

Разновидности перекрестных и проходных переключателей

Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

• скрытой или открытой установки;
• одноклавишные, двухклавишные, трехклавишные;
• с подсветкой или без нее;
• специальный знак на клавишах может присутствовать или отсутствовать.

Рассматривая внутреннюю схему, можно говорить о следующих видах:

• Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
• Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
• 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
• Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
• Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

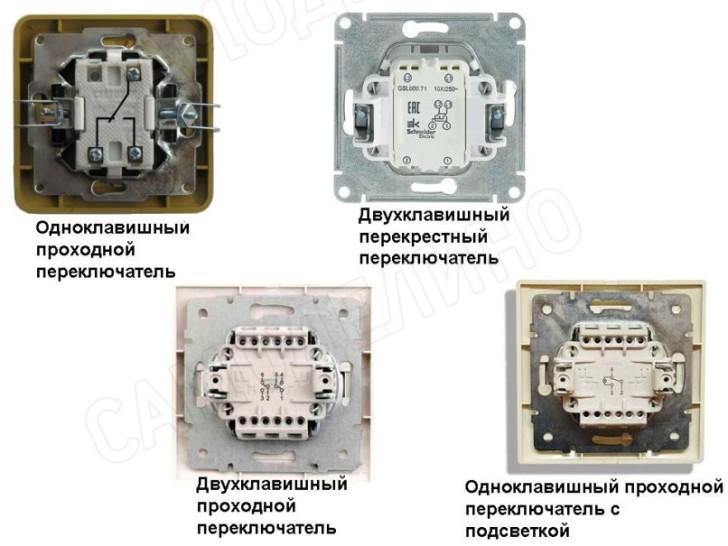

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

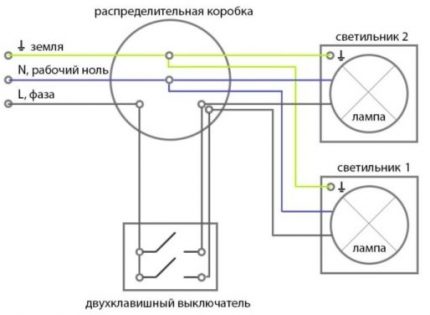

Схемы подключения двойного выключателя

Перед началом монтажа необходимо разделить точечные светильники или лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для создания различных режимов освещения они должны быть неравнозначными (например, 2 + 6 или 1 + 2).

Более двух групп к одному двухклавишнику подключить нельзя, с подобной целью используют трехклавишный выключатель или раздельные электромеханические приборы.

Пользуясь простейшей схемой подключения, можно правильно распределить провода. Но предварительно нужно изучить цветовые и буквенно-цифовые обозначения, чтобы в дальнейшем было проще «общаться» со схемами (+)

К обязательным элементам любой схемы подключения ДВ относится само электротехническое устройство, распределительная коробка и автоматический выключатель, который устанавливают на электрощитке.

Также потребуются новые провода, если старые не отвечают современным нормам – в домах, построенных в середине 20 столетия, остались алюминиевые проводки.

Модель выключателя выбирают, исходя из особенностей дизайна помещения. Также нужно учесть надежность всех элементов конструкции и удобство пользования клавишамиРаспредкоробку устанавливают над выключателем, в месте, рекомендованном нормами ПУЭ. Она должна быть достаточно объемной, чтобы вместить соединения проводов (скрутки или клеммники). В идеале для каждой группы освещения в квартире предназначен отдельный автомат. Все автоматические устройства устанавливают на DIN-рейках в общеквартирном электрощитке.

Чтобы объединить все приборы в единую цепь, потребуются медные провода в негорючей изоляции. Лучшим вариантом для подключения осветительных групп признан трехжильный провод ВВГнг. Накладной или внутренний двухклавишный выключатель. Распределительная коробка для соединения проводов. Автоматическое устройство защиты осветительной группы. Провода для создания электрического контура

Одно из различий в схемах подключения касается систем заземления. В домах старой застройки использована устаревшая система TN-C.

Отличие ее в том, что нулевой и заземляющий проводники соединены в одном проводе PEN, таким образом, от автомата в квартиру проходят только два провода вместо трех. При системе заземления TN-C схема подключения выглядит так.

С электрощитка подаются два провода: синий (ноль) и красный (фаза). В распредкоробке фаза уходит на красный провод выключателя, где монтируется в общую клемму, а ноль сразу перекидывается на лампочки осветительного прибора (одного или нескольких)

Если нужно подключить люстру с несколькими рожками в условиях системы TN-C, то схема выглядит следующим образом.

Такое распределение нагрузки увеличивает количество проводов в распредкоробке: 2 от автомата, 3 от выключателя и 3 от люстры, то есть всего 8 проводов

Однако схема принципиально меняется, если следует подсоединить не люстру, где все светильники сосредоточены в одном месте, а подключить две лампочки. Каждый осветительный прибор требует отдельно проложенного провода.

Рабочий ноль со щитка делится на две группы светильников, фаза по-прежнему идет к выключателю. От выключателя два фазных провода раскидываются по обеим группам лампочек

Современная система заземления TN-S не требует объединения земли с нолем, поэтому от щитка прокладывают три стандартных проводника.

Распределение проводов остается тем же, но в распредкоробке происходит увеличение количества соединений, так как земля вместе с нолем отправляется к группам ламп

После выяснения типа заземляющей системы остается выбрать подходящую схему и перенести ее на чертеж установки выключателя, уточнив при этом места монтажа всех участвующих устройств.

При планировании помним, что высота монтажа электроустановок частного применения по ПУЭ – от 0,8 м до 1,7 м, расстояние до газовой трубы – не менее 0,6 м, до дверного косяка – минимум 0,15-0,20 м.

Принципы устройства системы управления

Монтажных особенностей для установки проходных выключателей, в общем-то, не существует. Все работы по инсталляции проводятся в стандартном варианте, согласно правилам монтажа обычных коммутационных устройств.

Если позволяет бюджет, желательно оснащать каждый отдельный прибор распределительной коробкой. Тогда нужно приобретать коробки небольшой величины по числу монтируемых выключателей. Но не исключается также вариант с одной РК.

Факторы выбора здесь напрямую связаны с конкретными условиями монтажа. Обычно коммутаторы ставят «заподлицо» поверхности стены – схема внутренней разводки.

Между тем, реализация проектов для частных владений (загородных) нередко проходит с устройством схем «накладного» (поверхностного) монтажа, несмотря на тот факт, что этот подход считается себя изжившим.

Для первого случая на монтаж потребуются подрозетники. Для второго – накладные тарелочки. Эти аксессуары необходимы, чтобы надежно закрепить выключатели в нишах стеновых панелей или непосредственно на стенах.

Электрическим проводником, как правило, выступают кабели трёхжильные, где две жилы необходимы для питания системы, а третья используется в качестве образования контура защитного заземления.

Бытовые светильники могут применяться без «земли», если корпус неметаллический. Промышленные лампы обязательно должны иметь заземляющую шину.

Конечно же, независимо от назначения, бытового или промышленного, смонтированная сеть всегда подключается через дополнительную защиту – автоматический выключатель. Этот прибор обязательно рассчитывается по мощности и току отсечки применительно к построенной системе проходного управления светом.

Особенности подключения двухклавишного проходного выключателя описаны в этой статье.

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

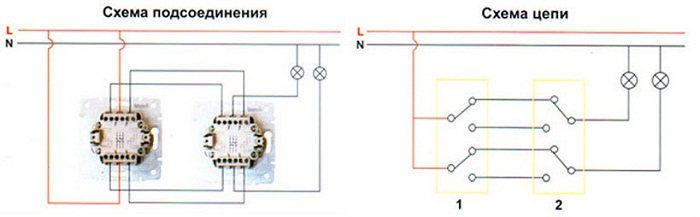

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения

Схема подключения переключателей для управления одним источником освещения с нескольких мест

Для возможности управлять цепями освещения нам потребуется следующие материалы:

1. распределительная коробка диаметром 80 мм;
2. 2 шт проходных выключателя;
3. кабель гибкий типа ПВСнг или ВВГнг 3х1.5;
4. 5 шт клеммных зажимов типа WAGO на 2–3 контакта (или паяльник с оловом и канифолью);
5. 2 шт подрозетники для бетона (гипсокартона).

Схема подключения проходного выключателя из вышеприведенных материалов будет следующая:

Как видим на вышеуказанном фото, для управления освещением с помощью проходных выключателей нулевой провод питания в клеммной коробке соединяется с первым выводом ламп №1 и №2. Фазный провод питающей цепи в распределительной коробке соединяется с выводом №1 проходного переключателя №1. Остальные два выхода переключателя №1 соединяются в коробке с выводами №2 и №3 переключателя №2 соответственно. Далее вывод №1 необходимо соединить со вторым свободным концом ламп освещения.

Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Для этих целей служит следующая схема подключения проходного выключателя:

Как видим из вышеприведенного фото основное отличие между двумя схемами — это применение трехжильного кабеля, который помимо фазы и нуля также содержит третью заземляющую жилу. Она позволяет при повреждении изоляции в оборудовании или кабельно-проводниковой продукции отводить возникший потенциал на контур заземления и вызывать срабатывание автоматического выключателя.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.
