Схемы подключения однофазного счетчика

Рекомендации по выбору

1. Однофазные счетчики не могут использоваться для работы в сети трехфазного напряжения. Однако, трехфазные варианты исполнения могут подключаться к бытовой сети, но их высокая стоимость делает подобный выбор экономически невыгодным.
2. Выбор оборудования всегда проводится по показателю номинальной частоты и силе напряжения. Как правило, эти показатели 220 В и 380 В, а также 50 Гц. Для применения в промышленности могут приобретаться и другие варианты исполнения.
3. Класс точности может варьировать в довольно большом диапазоне. Чем меньше погрешность, тем более точные измерения. Для моделей, которые устанавливаются в доме, класс точности составляет 2.
4. Количество тарифов. Если электричество подается по постоянному тарифу, то экономически выгодно приобретать однотарифные варианты исполнения.
5. Номинальный и максимальный ток при нагрузке. Не стоит забывать о том, что измерительное устройство может функционировать исключительно при определенной силе тока. Ранее устанавливались электросчетчики с номинальным током до 5А, однако, сегодня большое распространение получило мощная бытовая техника, которая значительно увеличивает нагрузку на сеть.
6. Если устройство будет устанавливаться в специальном боксе, то имеют значение размеры конструкции.
7. Интервал между проверками может составлять 10−16 лет при сроке службы менее 30 лет. Рекомендуется выбирать оборудование, которое требует редкое обслуживание.
8. Диапазон рабочих температур — довольно важная характеристика, особенности если счетчик будет устанавливаться снаружи дома. Слишком низкая температура может привести к неисправности некоторых моделей.

При желании можно провести установку индукционных счетчиков, но постепенно их количество в эксплуатации существенно снижается.

Следует воспользоваться этой услугой и провести установку соответствующего счетчика. За счет применения разных расценок можно существенно снизить расходы на электроэнергии.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.

2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

   Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Подключение трехфазного счетчика через трансформатор

Счетчики при подключении к линии 220В или 380В могут пропускать мощность не выше 60 кВт, потому что ток ограничивается лишь 100 амперами. Этого достаточно для комфортного проживания в квартире или частном доме. Но если у вас есть собственное производство с высокомощным оборудованием, то пропускной мощности обычного счетчика вам не хватит. Поэтому потребуется установка через трансформатор.

Схема с 10 проводами

Достоинство схемы – отделенные друг от друга цепи напряжения и тока: пользоваться электроэнергией будет безопасно. Недостаток – для подключения требуется много проводов.

Потребуется три трансформатора тока: по одному на каждую фазу. Кратко будем обозначать их ТТ. У каждого ТТ есть 4 клеммы:

1. Л1 – для ввода фазного провода (А, В или С);
2. Л2 – для выхода фазного провода;
3. И1 – для входа токоизмерительной обмотки;
4. И2 – для вывода токоизмерительной обмотки.

У счетчика электроэнергии в таком случае число клемм должно равняться одиннадцати (будем клеммы обозначать кратко – К):

1. К1 – ввод фазной линии А;
2. К2 – ввод токоизмерительной обмотки силовой линии А;
3. К3 — вывод фазы А к потребителям;
4. К4 – ввод фазной линии В;
5. К5 – ввод токоизмерительной обмотки силовой линии В;
6. К6 — вывод фазы В к потребителям;
7. К7 – ввод фазной линии С;
8. К8 – ввод токоизмерительной обмотки силовой линии С;
9. К9 — вывод фазы С к потребителям;
10. К10 – ввод нулевого провода;
11. К11 – вывод нулевого провода.

Каждый ТТ включается в разрыв фазного провода через клеммы Л1 и Л2. Измерение расхода электроэнергии происходит за счет подключения токоизмерительной обмотки через клеммы И1 и И2.

Схема звездой

Достоинство – использование меньшего числа проводов (экономия на закупке вторичных проводников). Недостаток – сложность чтения схемы и затруднения при проверке точности работы.

Принципиальное отличие от десятипроводной схемы заключается в соединении в одну точку однополярных выходных контактов вторичной обмотки ТТ. Осталось еще три провода, которые от выводов ТТ направляются к счетчику электроэнергии. В звезду соединяются и обмотки тока внутри счетного корпуса.

Схема с объединенными цепями напряжения и тока (с семью проводами)

Достоинство – использование меньшего количества проводов. Недостаток семипроводной схемы – высокий риск поражения током людей, обслуживающих цепь. Поэтому сегодня происходит массовый переход на десятипроводную схему.

Отличие схемы от десятипроводной – наличие перемычек между клеммами 1 и 2, 4 и 5, 7 и 8 на электросчетчике. Перемычки есть и у ТТ: на контактах Л1 и И1.

Установка счетчика через испытательные блоки

Согласно правилам учета электроэнергии (конкретно – 1.5.23) подключение электрического счетчика через трансформатор должно осуществляться с использованием испытательной коробки. Она необходима для:

1. Закорачивания вторичной трансформаторной обмотки для гашения импульсных всплесков напряжения;
2. Подсоединения эталонного электросчетчика без отключения нагрузки;
3. Замены электросчетчика при отключении цепей только в испытательной коробке.

Подключать испытательную коробку удобно по десятипроводной схеме. Отличие заключается лишь в том, что между счетчиком и ТТ располагается сама коробка, в которую вводятся и выводятся провода И1 и И2. Испытательная коробка позволяет их закорачивать (показано на схеме пунктирной дугой).

Как установить счетчик на новом месте

Установить однофазный электрический счетчик на новом месте будет несколько сложнее. Порядок действий:

Сначала выберите место установки прибора учета. Затем проверьте наличие/отсутствие напряжения.
Выполните разметку места, где будет установлен щиток/бокс для электросчетчика. Наиболее удобной для проведения монтажа, других работ, снятия показаний является высота 1,6-1,7 м.
Перфоратором проделайте отверстия в стене или другой строительной конструкции.
Вставьте дюбели и повесьте бокс. Чтобы он висел ровно, при его монтаже используйте уровень.
Если есть необходимость, установите в щиток DIN-рейки. Предварительно их надо разметить и обрезать до нужного размера с помощью ножовки.
Выполните установку электрического счетчика с помощью крепежных элементов (винтов с гайками).
Смонтируйте автоматы-выключатели, УЗО при помощи защелок, специальных фиксаторов.
Полученную конструкцию закрепите на опорных изоляторах, используя крепежные элементы.
На опорные изоляторы установите шины, необходимые для крепления заземляющего, защитного проводов. Закрепите их на DIN-рейке. Между ними должно быть небольшое расстояние, это предотвращает короткое замыкание.
Установите ввод — двухполюсный автомат. Его рекомендуется монтировать в другом мини-боксе, который также должен опломбировать специалист электроснабжающей организации.
Выполните ввод кабелей: питающего и нагрузки. В том случае, если счетчик установлен на улице, используйте резьбовые сальники или сальники из резины. Они не позволяют влаге проникнуть внутрь. Резиновые сальники подрежьте ножом, резьбовые – затяните после того, как через них будет пропущен провод.
Концы проводов разделывайте специальным инструментом или острым ножом

Обращайте внимание на следующий момент: при надрезе оболочки не должна быть повреждена изоляция кабеля. Если используются сальники, ввод провода через них должен быть в оболочке

Затем надо отступить 2-3 см и разделать оставшуюся длину кабеля.
Оставьте в щитке запас водного и нагрузочного проводов (в 2 раза больше, чем нужно). Это дает возможность повторного монтажа. Провода нужно укладывать аккуратно, чтобы не было изломов.
Проверьте принадлежность проводов к фазе, нулям рабочему и защитному. Это необходимо сделать перед подключением ввода к двухполюсному автомату-выключателю. Как правило, у фазного провода изоляция красного либо коричневого цвета, у рабочего нуля – синего, защитного нуля – желто-зеленого цвета.
Иногда цвет изоляции может быть другим, поэтому лучше сделать проверку отверткой-индикатором. Для этого зачистите изоляцию на 1 см, разведите провода на безопасное расстояние и включите напряжение, проверяя индикатором провод. Затем с помощью мультиметра проверьте напряжение между фазным проводом, нулями рабочим и защитным, которое составляет 220-230В. Затем отключите напряжение.
Подключите кабели к прибору учета: сначала два к «выходу», т. е. на 2-ую и 4-ую клеммы. Затем подключите кабели, выходящие из электросчетчика на общий автоматический выключатель, который подает напряжение на электропотребители. Далее подключите кабели на 1-ую и 3-ю клеммы (на «вход» счётчика).

Для монтажа заведите каждый из кабелей в клемму и затяните первый (верхний) винт. Проверьте надежность крепления. Для этого потяните за кабель. Далее затяните второй (нижний) винт, подождите некоторое время и подтяните винты еще раз.

На завершающем этапе подключите провода нагрузок к автоматам-выключателям, а затем нулевой, заземляющий к соответствующим шинам. Затем проверьте правильность сборки. Рекомендуется доверить это опытному электромонтажнику.

Если однофазный счетчик установлен правильно, пригласите специалиста энергоснабжающей организации. Он должен выполнить опломбирование вводного автомата-выключателя и электросчетчика и составить соответствующий акт. Как правило, все работы от установки прибора учета до составления документов осуществляет представитель энергоснабжающей организации. Если монтаж и подключение выполняются своими руками, до опломбирования попросите специалиста проверить правильность подключения электросчетчика. Это позволит избежать различных недоразумений. После опломбирования можно спокойно использовать новый прибор учета.

Изучаем схему подключения счетчика

Схема подключения электросчетчика (однофазного и трехфазного)

Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

Схема подключения электросчетчика прямого включения

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.

Однофазные счётчики электроэнергии

В конце 80-х годов XIX столетия Оливер Шелленберг разработал прототип счётчика для переменного тока. Спустя год венгерский инженер Отто Титус Блати по заказу электротехнической производственной фирмы Ganz изобрёл прибор, измеряющий количество электричества в ватт-часах. А уже в начале 90-х годов Людвиг Гутман, усовершенствовав предыдущую модель счётного устройства, явил научно-техническому свету устройство измерения активной энергии переменного тока. Благодаря небольшой себестоимости и высокой надёжности производство этого вида счётчиков продолжается до сегодняшнего дня, несмотря на то, что параллельно набирает обороты выпуск более совершенных электронных приборов.

Все счётчики делятся на три группы, которые различаются:

• по конструкционным особенностям;
• способом включения в сеть;
• по типу измеряемых величин.

Виды счётчиков по типу измеряемых величин

1. Однофазные. Измерительные устройства такого вида работают в диапазоне 220–230 В при частоте 50 Гц. Подавляющее большинство жителей планеты потребляют именно этот вид электрической энергии.
2. Трёхфазные. Эти счётчики устанавливаются на промышленных объектах, оборудование которых работает в диапазоне 380–400 В.

В высоковольтных линиях электропередач, напряжение которых составляет от 660 В и выше, также применяются трёхфазные счётчики, но подключаются они вместе со специальными понижающими трансформаторами. Эти приборы измеряют ток с напряжением 100 В.

Разновидности приборов в зависимости от способа включения в электросеть

Различают:

• прямое, непосредственное подключение;
• через измерительный трансформатор.

Первый вариант — это подключение непосредственно в электрическую рабочую цепь. Счётчик устанавливается в месте перехода от канала электросети к потребителю. Используется последовательная схема. Второй вариант применяется в ситуациях, когда возможность прямого включения отсутствует или нежелательна. Например, в системе релейной защиты, где измерительный прибор нуждается в защите от очень высоких токов или напряжения. Подключение производится параллельно цепи.

Производят счётчики:

• индукционные;
• электронные;
• гибридные.

Индукционные счётчики

Индукционным считается прибор электромеханического действия, в котором неподвижная катушка индуцирует электромагнитное поле, вращающее подвижный диск, изготовленный из алюминия. Посредством шестерёнчатой (червячной) передачи вращение подвижного проводника передаётся на калиброванный счётный механизм. Происходит механический отсчёт количества оборотов диска и так определяется потребление ватт-часов пользователем.

Диск вращается под действием индукционного магнитного поля, и по числу его оборотов определяется потребление ватт-часов пользователем

Устройство имеет ряд эксплуатационных недостатков:

• высокая погрешность показаний;
• невозможность дистанционного снятия данных измерения.

Максимальный срок его службы — 6–8 лет. По истечении этого времени прибор нуждается в поверке, а при необходимости — в калибровке.

Принцип действия индукционного счётчика основан на генерации катушкой электромагнитного поля, вращающего подвижный алюминиевый диск

Электронные устройства

Это приборы для измерения потребления электроэнергии, принцип действия которых основан на воздействии переменного тока и напряжения на неподвижный электронный элемент. Он создаёт импульсы, фиксация и подсчёт которых (в прямой пропорции) отражает уровень потребления. В устройство счётного блока входит:

• электромеханический или электронный измерительный прибор;
• дисплей;
• блок памяти.

Подсчёт электроэнергии в электронном приборе производится в импульсном режиме

Важными преимуществами этого вида конструкции является возможность снятия показаний дистанционным способом и небольшие размеры. Электронные счётчики, обладающие необходимым объёмом памяти, способны работать в дифференцированном режиме, запоминая количество использованной электроэнергии в различные временные промежутки. Благодаря этой способности возможен многотарифный учёт в жилом и производственном секторе потребления.

Несомненно, будущее в сфере измерения потребления электроэнергии принадлежит электронным счётчикам. Индукционные приборы будут постепенно вытеснены и заменены более совершенной аппаратурой.

Установка счетчика и автоматики в щиток

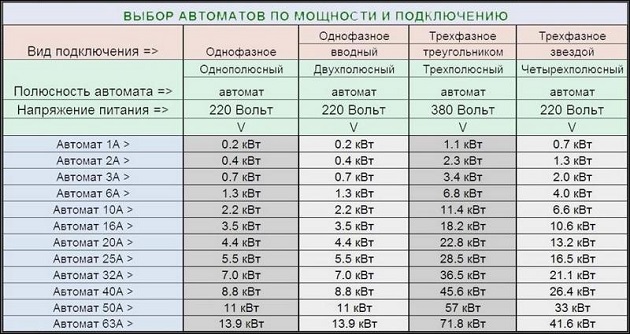

Нормы, как правильно подключить электросчетчик, обязательно содержат требование установки перед ним вводного (противопожарного) автоматического выключателя. Аппарат обязательно должен быть селективным (учитывает время сработки последующей автоматики). Есть однополюсные АВ, но двухполюсные обеспечат лучшую защиту. Номинал подбирается под совокупную мощность и ток приборов на объекте.

Вводной автомат защелкивается на DIN рейке чаще перед счетчиком, можно и после, но, подключается обязательно перед ним, то есть сначала вводные жилы идут к АВ, затем от него дальше.

Также установка счетчика электроэнергии, как подключить автомат к счетчику в частном доме предполагает монтаж автоматики и после него (АВ на каждую линию, а лучше УЗО, АВДТ).

Обязательность вводного автомата

По п. 7.1.64 ПУЭ подключить счетчик надо с коммутационным аппаратом, в его роли вводной противопожарный АВ, которым снимают напряжение со всех фаз при обслуживании оборудования, попутно он выполняет защитное отключение при КЗ и перегрузках. Раньше его роль выполняли ручные рубильники, но у них нет функции авторасцепления при опасных факторах.

Законно ли это

Естественно, изменение показаний электросчетчика на любую энергию собственноручно — это незаконно. В случае обнаружения ежемесячных колебаний показаний сети, пользователь системы может получить крупный штраф — до 15 000 рублей для обычных граждан. Иногда для таких граждан используется более строгая мера наказания — лишение свободы от 1 до 2 лет со штрафом в размере одного дохода за полутора лет.

Самое главное, что прибегать к новым обманам он уже не сможет, поскольку будет ежемесячно подвергаться проверке со стороны коммунальных служб. Обнаруживается незаконность процедуры очень просто. На системе счетчика все будет отражено. Либо будут отмечены перебои в работе самой системе, будут сдвинуты фазы в неправильном направлении, либо же будут выявлены несоответствия с технической документацией самого оборудования.

Интересно, что некоторые средства обхода считывающего оборудования приводят к более неприятным последствиям, чем штрафная санкция. Так, из-за незаконных действий одного собственника может пострадать вся электролиния или водоснабжение, понадобиться менять линии во всем многоквартирном комплексе. Может потребуется покупка нового счетчика и прилегающих к нему конструкций.

Поэтому подкрутка показаний — большой риск, на который нужно идти осознанно, с полным пониманием возможных последствий своих действий. Лучше всего использовать законные методы экономии и снижения тарифов, к примеру, использование оборудование в ночное время суток, когда итоговая цена снижается на более 40%, постановка двухтарифного счетчика и контроль за расходами системы.

Обратите внимание! Еще лучше иметь умеренное количество приборов и использовать их рационально, приучив тому же домочадцев

Подключение трехфазного счетчика полукосвенного включения

Данные приборы включаются в сеть через трансформаторы тока, благодаря чему появляется возможность использовать их в сетях с довольно высокими мощностями (до 60кВт). Используя такой способ учета, для определения расхода нужно разность показаний умножать на установленный коэффициент трансформации.

Существует несколько разновидностей подключения счетчиков полукосвенного подключения.

1 Подключение трансформаторов тока «звездой»

Процесс подключения проводов имеет вид:

• контакты 3, 6, 9, 10 – замыкаются и подключаются к нулевому проводу;
• контакты И2 – замыкаются, подключаются к клемме 11;
• 1 – к И1 фазы А;
• 4 – к И1 фазы В;
• 7 – к И1 фазы С;
• 2 – к Л1 фазы А;
• 5 – к Л1 фазы В;
• 8 – к Л1 фазы С.

Рисунок — Схема подключения «звездой»

2. Десятипроводная схема включения счетчика

10-ти проводная схема

Эта схема характеризуется улучшенной электробезопасностью, ввиду изоляции друг от друга цепей тока и напряжения.

3. Подключение трехфазного счетчика косвенного подключения

Эти устройства предназначены для выполнения учета электроэнергии на высоковольтных присоединениях (6-10кВ и более), подключение реализуется при помощи трансформаторов напряжения, тока.

Ниже представлены основные схемы подключения трехфазных счетчиков через трансформаторы тока и напряжения:

1) Схема включения трехэлементного счетчика в четырехпроводную сеть с заземленной нейтралью: (рисунок ниже)

2) Схема включения трехэлементного счетчика в четырехпроводную сеть. Три трансформатора тока, прямое подключение к напряжению:(рисунок ниже)

3) Схема включения трехэлементного счетчика к трехпроводной линии — два трансформатора тока, три трансформатора напряжения:(рисунок ниже)

При подключении трехэлементного счетчика по схеме №3:

• ток по фазе В вычисляется с вычетом тока нулевой последовательности;
• не используются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);
• активная и реактивная мощности по фазе В вычисляются с вычетом тока нулевой последовательности из фазного тока;
• учет электрической энергии ведется с учетом вышеприведенных замечаний.

4) Схема включения двухэлементного счетчика к трехпроводной линии — два трансформатора тока, два трансформатора напряжения (рисунок ниже)

При подключении счетчика по схемам №4 и №5:

• не измеряется напряжение нулевой последовательности основной частоты (симметричные составляющие);
• не измеряются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);
• мощности присоединения вычисляются по формулам;
• учет электрической энергии ведется с учетом вышеприведенных замечаний.

5) Схема подключения двухэлементного счетчика к трехпроводной линии – два трансформатора тока, прямое подключение по напряжению (рисунок ниже)

Внимание!: Возможность подключения по конкретной схеме должна быть указана в паспорте или руководстве на конкретный тип счетчика

Виды

На сегодняшний день, существует множество различных классификаций этих устройств, одна из основных заключается в типе электроэнергии, которую оно будет учитывать:

Индукционные счетчики

С одной или тремя фазами, предназначены для учета и контроля расхода активных и реактивных видов энергии переменного тока.

Электродинамические счетчики

Необходимы для учета постоянного тока, который используется, например, для функционирования электротранспорта или соответствующих типов железнодорожного сообщения.

Другим фактором, по которому можно классифицировать данные устройства, является тип их подключения:

1. Разновидность, предназначенная для прямого подключения к действующей силовой цепи.
2. Разновидность устройств трансформаторного включения, для функционирования которых необходимо подключение к силовой цепи через специальный трансформатор.

Третьей классификацией является деление счетчиков по измеряемым величинам, в соответствии с которыми они делятся на следующие виды:

1. Однофазные устройства, предназначенные для работы с переменным током 220В, 50Гц. Подобный метод учета позволяют осуществлять все современные модели.
2. Трехфазные устройства, которые работают в сетях с электрическим током 380В, 50Гц.
3. Особая разновидность трехфазных счетчиков, которая способна осуществлять учет электрического тока с напряжением равным 100В. Их подключение возможно только к высоковольтной цепи с показателем напряжения, превосходящим 660В и при помощи специальных трансформаторов.

Последней классификацией является деление устройств по типу их конструкции, в соответствии с ней данные приборы бывают:

1. Электромеханические индукционные электросчетчики, в которых неподвижные катушки обладают электромагнитным полем, оказывающим воздействие на подвижную часть, являющуюся проводником. По своей сути, он является особым диском, который предназначен для прохождения через него токов. Количество оборотов, совершенных проводником во время работы, является прямо пропорциональным объему затраченной энергии, таким образом, и происходит ее учет.
2. Механические индукционные электросчетчики являются разновидностью, которая на сегодняшний день используется все меньше и вытесняется иными более современными моделями. Связано это с наличием обширного ряда недостатков, среди которых однотарифность, слишком большие погрешности в ходе учета, невозможность дистанционного автоматического снятия данных учета, сложность монтажа и использования, крайне невысокая степень функциональности.
3. Электронный счетчик выполняет свои функции за счет возможности преобразования аналоговых сигналов в особые виды импульсов, анализ и учет которых позволяет вычислять объемы потребляемой электроэнергии. В отличие от индукционных устройств, такая разновидность не имеет в своей конструкции вращающихся проводников или иных подобных элементов, что является их основным преимуществом.

Универсальная схема подключения проводов к однофазному электросчетчику

Делается это для удобства обслуживания и снятия показаний, а также и для электробезопасности. Понятно, что принципиально схема подключения электросчетчика в квартире для обоих напряжений одинаков, различаются лишь детали исполнения.

Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Выводы и полезное видео по теме Комплектование щитка счетчиком, автоматами, розеткой и шинами: Сборка квартирного щита своими руками: Самостоятельно заменить или установить однофазный электросчетчик достаточно просто.

Какие дополнительные функции еще стоит использовать. По типу механизма можно выделить такие: электронные, гибридные, механические. По закону необходимо, чтобы электрические счетчики, которыми ведется учет потребления энергии в частных домах, были установлены вне жилого помещения. Самым простым вариантом является однофазное подключение, которое производится при помощи шести проводов.

В индукционных электросчетчиках находятся три алюминиевых диска на одной оси, а в электронных — общая плата. В современных счетчиках клемма содержит 2 винта, которые следует затягивать.

Если автоматы или УЗО между счетчиком и потребителями отсутствуют, то в случае короткого замыкания или значительной перегрузки произойдет поломка прибора учета. Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов. С выхода последнего идет уже кабель ВВГнг на счетчик. Схема подключения с УЗО Замена электросчетчика в квартире Из этого рисунка следует, что подключение однофазного прибора учёта осуществляется в следующем порядке: Сначала на счётчик однофазный точнее на его первую и третью входные клеммы по проводам с вводного автомата подводятся фаза и ноль, соответственно; Затем к его выходным клеммам вторая и четвёртая подсоединяются провода, идущие на сборку автоматов или к УЗО если оно предусмотрено схемой.

Устройство и принцип действия электросчетчика

Очищенные концы вставляют в зажимы и закручивают их при помощи отвертки, причем нужно качественно протянуть оба винта. Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.

Защита электросети квартиры осуществляется автоматом защиты на данной схеме — одной группа, один автомат квартиры. Поэтому крепление таких аппаратов пломбировалось инспекторами Энергонадзора. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя. У них есть большой недостаток — они просто обманываются.
Самостоятельная сборка распределительного щита.

https://youtube.com/watch?v=GxdYELo_fus
