Схемы подключения фотореле

Коротко о главном

Фотореле не только помогает отрегулировать освещение на улице в разное время суток, но и экономит средства на электроэнергию. Работает устройство за счёт несложной схемы со встроенным фотоэлементом, который считывает информацию об освещении и включает, либо отключает прибор. В зависимости от сложности подключения, реле разделяются на несколько видов. Наиболее популярной считается модель со встроенным таймером. Алгоритм подключения у всех фотореле одинаковый, главное определиться с нулём и фазой. Следуя несложным советам и изучив схему устройства, его сможет подключить любой человек.

Схемы подключения фотореле к фонарю

Для монтажа датчика день-ночь не понадобятся специализированные познания, а подсказки наносятся либо на упаковку, либо на сам прибор. В зависимости от модели, из корпуса фотосенсора выходит два или три провода.

Схема подключения фотореле с заземлением

Из универсального устройства выходит три провода:

• фазовый (красный, маркировка L);
• нулевой (синий, маркировка N);
• заземляющий (зелёный, маркировка РЕ).

Стенд для демонстрации правильного подключения фотореле

На фотопримере видно, что в прибор должны войти два кабеля, в каждом из них по три цветных провода. Кабель 1 предназначен для подключения к лампочке. Его синий вывод соединяется с клеммой N, а красный — с клеммой L, аналогичным образом они подключаются и к патрону лампочки. Заземляющий провод соединяется с зелёным проводком кабеля 2 и фиксируется винтом. Кабель 2 необходим для питания прибора, его красный и синий провод подсоединяются аналогично, к соседним клеммам N и L.

Схема подключения фотореле без заземляющего провода

Существуют модели с двумя выводами, там отсутствует заземляющий провод. Такие фотодатчики подходят для домов, где система заземления оборудована отдельно.

Способ подключения у них ещё проще, входящий кабель присоединяется к клеммам L и N (фаза и ноль соответственно), а для выхода подсоединяется только фазовый кабель. Ноль подаётся на светильник через пускатель КМ, мимо фотосенсора.

Если фотосенсор должен управлять несколькими лампочками, нужно добавить к нему контроллер.

Схема подключения фотодатчика на три лампочки

Контроллер присоединяется к выходным клеммам фотодатчика и добавляет ещё одну контактную пару. С его помощью лампы можно подсоединить параллельно, а не последовательно (как в ёлочной гирлянде). Подсоединение нескольких потребителей через контроллер делает цепь надёжнее и позволяет лампам гореть даже когда одна из них вышла из строя.

Фотореле ФР-2

Модели заводского изготовления широко используются в устройствах автоматики, например, для управления уличным освещением. Часто можно видеть днем горящие фонари, которые забыли выключить. При наличии фотодатчиков нет необходимости в ручном управлении освещением.

Схема фотореле фр-2 промышленного изготовления применяется для автоматического управления уличным освещением. Здесь также коммутационным устройством является реле К1. К базе транзистора VT1 подключены фоторезистор ФСК-Г1 с резисторами R4 и R5.

Питание производится от однофазной сети 220 В. Когда освещенность мала, сопротивление ФСК-Г1 имеет большую величину и сигнала на базе VT1 недостаточно для его открывания. Соответственно закрыт и транзистор VT2. Реле K1 включено, и его рабочие контакты замкнуты, поддерживая лампы освещения горящими.

Когда освещенность увеличивается до порога срабатывания, снижается сопротивление фоторезистора и открывается транзисторный ключ, после чего реле K1 отключается, размыкая цепь питания ламп.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

• с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
• уличный либо комнатный вариант использования (зависит от класса защиты IP);
• фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Инструкция по подсоединению фотореле фирмы Feron

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

• Схема подключения прожектора к фотореле и датчику движения
• Способы соединения проводов в распределительной коробке
• Как заменить электропроводку в квартире

Особенности функционирования

Фотореле функционирует ночью благодаря встроенному фотоэлементу. Через него анализируется уровень света вне помещения и, если данные соответствуют запросу, включается свет. Днём – это изолятор, который не проводит сквозь себя свет, а вечером – отличный проводник.

Фотореле в разбореИсточник econix.com

Схема прибора довольно проста и без проблем вмещается в маленький корпус, через который проходят проводники, подключаемые к электросети здания. Через них также реализуется активация устройства в зависимости от установленных настроек освещённости улицы. Фотореле применяют для различных задач, в том числе и в частном пользовании, но чаще всего, его главное предназначение – создавать уличную освещённость вечером и ночью.

Практически все устройства сейчас оснащены точечным регулятором, благодаря которому можно выставить необходимые значения для активации освещения. Он нужен для наиболее точной регулировки и выводится на корпус, что сильно упрощает его применение. Снизив значение на регуляторе до минимального, фотореле будет активироваться только глубокой ночью, а при максимальном – в конце дня, когда заходит солнце. Оптимальным значением будет среднее, но для правильной работы, как правило, настраивают несколько параметров:

• Мощность аппарата. Рекомендуемый диапазон – от 1 до 4 КВт;
• Масштаб чувствительности. Выставляется в пределах от 4 до 40 Люкс, в зависимости от нужной площади освещённости.

Схема значения люкс в зависимости от площади и высоты освещенияИсточник vdome.club

Нагрузка на электросеть не должна быть более 10 А для бесперебойного функционирования.

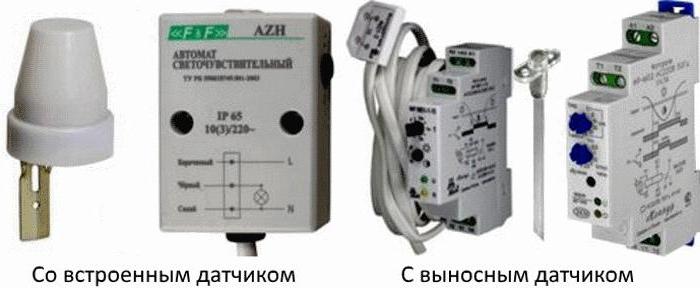

Фотореле также имеют отличия, которые заключены, в основном, в положении фотоэлемента внутри корпуса аппарата:

Внешний датчик.

Это стандартный вид фотореле с подключённым внутри фотоэлементом и таймером для активации. Подключается стандартно по обычной электрической схеме. Таймер зачастую используется как отдельный способ активации устройства. С его помощью без труда выставляются временные значения для активации и отключения аппарата. Результатом его настройки станет активация освещённости на улице только в заданное время, что в целом позволяет снизить расходы на электроэнергию.

Внутренний датчик аппаратаИсточник tehznatok.com

Принцип работы и устройство датчика света для уличного освещения

Основу фотореле составляют фоторезистор либо фототранзистор, меняющие свои параметры при определенном изменении освещенности. Если достаточно количества света, попадающего на них, то цепь электропитания разомкнута. С постепенным наступлением темноты фотоэлемент начинает реагировать, и в определенном показании, указанном в настройках, цепь замыкается. Процесс может происходить не только вечером, но и, например, при сильно пасмурной погоде. Когда освещение улучшается, то есть наступает утро (или тучи и туман рассеиваются), то цепь размыкается.

Основной блок и выносной датчик фотореле для уличного освещения.На заметку! Устройство фотореле считается универсальным, и его можно использовать в иных целях, например, для орошения газонов. Для этого прибор подключают к системе полива и, таким образом, каждую ночь будет обеспечено увлажнение лужайки или клумбы.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле. По этому принципу различают два типа устройств:

• фотореле с выносным датчиком;
• устройство со встроенным датчиком света.

Прибор выносного датчика небольшой по размерам, его проще обеспечить защитой от внешних негативных воздействий и подсветки. Данное устройство можно разместить автономно, например, в электрощитовой. Примером таких фотореле являются модели под дин-рейку. Встроенный датчик должен располагаться в непосредственной близости с осветительным прибором, например, рядом со светильниками – на столбах уличного освещения

При этом очень важно выбирать такое место, чтобы ламповый свет не попадал на фотодатчик. Такой вариант чаще всего используют при установке уличного освещения на солнечных батареях

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле.

Как подключить устройство к уличному фонарю: схемы и принципы

При подключении простого устройства нужно ознакомиться с его конструкцией. Главным элементом является фотодиод, который может находиться снаружи или внутри корпуса. В первом случае датчик монтируют на улице, а электронный блок подключают на электрическом щите в помещении. При внутреннем расположении чувствительной детали прибор монтируют на улице.

Прибор имеет небольшие размеры и простое крепление

Знание конструктивных особенностей устройства позволяет подключить его к фонарю максимально эффективно

Поэтому важно определить тип фотореле, приобрести качественный прибор, подобрать схему, а затем приступать к подключению датчика

Фотореле на схеме

Правильная схема подключения значительно облегчает самостоятельную установку прибора. На электрической схеме фотодиод представлен в виде условного графического обозначения, представляющего собой треугольник на оси симметрии с направленными сверху вниз стрелками. На простых схемах прибор может обозначаться в виде круга или прямоугольника с надписью «ФР».

Стрелки на схеме символизируют отражение света

Подключение

Кронштейн с прибором монтируют в затенённом месте. Листва деревьев, навесы, осадки не должны влиять на работу устройства. После определения места расположения нужно узнать количество светильников, для которых необходимо управление. На один источник света монтируется одно фотореле. Если же используется большое количество фонарей, то лучше всего применить контроллер. Он получает сигнал от фотодатчика и позволяет управлять несколькими светильниками одновременно.

Схема подключения к одной лампе очень проста

Конструкция прибора может включать в себя клеммы, что упрощает подключение. Они необходимы для зажима проводов. Кабель каждого цвета соединяют с соответствующим проводом лампы и цепи питания. Если клеммы отсутствуют, то следует установить распределительную коробку. Корпус устройства должен быть защищён от влаги и осадков. Известные производители указывают на упаковке или в инструкции схему подключения элемента.

Фотореле принцип работы

Работа фотодатчика, контролирующего уровень уличной освещенности, лежит в основе принципа работы любого фотореле. Существует два типа таких фотодатчиков:

1. — встроенные, когда датчик установлен вместе с реле непосредственно в самом электрощитке;
2. — выносные, когда датчик расположен вне корпуса реле.

Корпус выносных фотореле должен быть обязательно прочным и иметь повышенный уровень герметичности и защищенности от воздействий окружающей среды.

Это устройство имеет достаточно простой принцип действия и состоит оно из встроенного или выносного датчика. Учитывая интенсивность освещения, такой датчик передает информацию электронной плате или блоку, которые, в свою очередь, при достижении определенного порога срабатывания, срабатывают и включают освещение, замыкая электрическую цепь.

Следует отметить, что любое фотореле может быть запрограммировано в индивидуальном режиме. Это значит, что, если, к примеру, в летнее время года фотореле установлено в гараже, то диапазон его срабатывания будет отличаться от устройства, установленного на крыльце дома. Данный нюанс необходимо учитывать и, по возможности, выставлять наиболее подходящий к условиям размещения фотореле диапазон его чувствительности к свету.

Как подключить датчик света для уличного освещения

Схема установки довольно проста. В аппарате находится три провода, у всех производителей разные цвета, но один обязательно красный. Провода: фаза, ноль, питание. Соединяются провода в герметичном распределительном блоке, его можно расположить недалеко от реле, если не планируется подключение более одного устройства. Подробная информация от том, как подключить фотореле, указана в руководстве пользования.

Чтобы экономить электроэнергию, рекомендуется приобрести модель с датчиком движения, лампа будет включена только в момент нахождения рядом человека в темное время суток. Чтобы датчик не срабатывал на все подряд (птицы, собаки, ветки), устанавливается задержка включения на несколько секунд.

Красный провод соединяет светильник и датчик движения. Два других отвечают за фазу и ноль, это указано в инструкции. Светочувствительность настраивается вручную, регулировка расположена на нижней части реле. Настраивать лучше в темное время суток, так можно отрегулировать оптимальный уровень освещения и чувствительность датчиков.

Выбор места установки датчика освещенности

Один из самых важных моментов при установке фотореле для уличного освещения. При выборе места для установки датчика освещенности нужно учитывать несколько фактов: освещение, надежность крепления, доступность. Определиться, где будет находиться короб: в помещении или снаружи.

Для рациональной работы устройства на датчики не должен попадать искусственный свет (окна, фары машин, свет других фонарей). Естественный свет должен попадать беспрепятственно.

Оптимальная высота для установки — 180—200 см. Может быть и выше, но при профилактических работах, уборке, ручном включении потребуется лестница.

Крепление не должно соприкасаться с другими узлами, обязано быть прочным, надежным.

Нередко приходится перемещать устройство по нескольку раз, поэтому сразу не рекомендуется крепить «намертво».

Монтажные работы

Для того чтобы установить датчик освещенности на улице, нужно следовать инструкции

Важно правильно подключить устройство, и для этого:

1. обесточить щиток;
2. протянуть провод питания к фотореле;
3. зачистить провода под клеммы;
4. для подключения фотореле в корпусе создать подходящие отверстия;
5. все отверстия в корпусе нужно герметизировать, это защитит устройство от попадания влаги и грязи;
6. подсоединить устройство согласно инструкции;
7. отмерить нужную длину провода для соединения со светильником, зачистить их и присоединить к соответствующим клеммам;
8. настроить фотореле вручную;
9. закрыть крышку корпуса, включить ток и протестировать работу.

В зависимости от вида устройства схема подключения датчика освещенности может различаться. Монтаж и подключение через выключатель не требуют особых навыков, нужно лишь соблюдать правила безопасности и следовать инструкции.

Настройка датчика освещенности

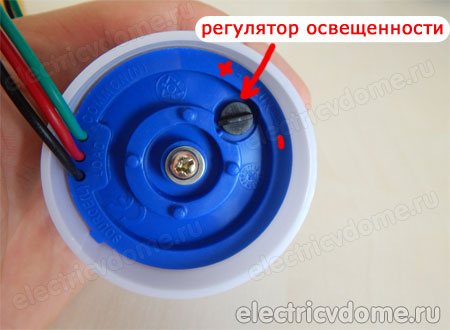

После завершения всех монтажных работ наступает время настройки. Для этого нужно дождаться того уровня темноты, при котором нужно включение наружного света. Регулировка фотореле для уличного освещения осуществляется вручную. На нижней части реле находится небольшой диск, который отвечает за включение света при определенных условиях. Его нужно покрутить с наступлением темноты, подождать, пока свет включится. Возможно, придется не один раз отрегулировать фотоэлемент и найти оптимальное световое воздействие на него.

Установка и подключение датчиков освещённости

Установить и подключить датчик освещенности своими руками не так уж сложно. Для этого не требуется каких-то особых познаний. И просто следуя рекомендациям нашей инструкции, вы с легкостью выполните все операции.

Установка датчика освещенности

Большинство моделей, представленных на рынке, имеют специальное крепление, которое идет в комплекте с датчиком. Это крепление позволяет легко прикрепить датчик практически в любом месте. Инструкция по установке предъявляет всего несколько требований.

Место установки датчика освещенности

Итак:

• Датчик освещенности должен устанавливаться на открытой местности. Где он не может быть затенен деревом, строением или другими объектами. Иначе это может привести к его ложной работе.
• Не забывайте, что датчик освещения ночной прибор. Поэтому не установите его в зоне освещения одного из светильников. Это может привести к его неправильной работе, когда датчик будет давать импульс на включения освещения, а после его включения сразу отключать его.
• Устанавливайте датчик в месте, доступном для обслуживания. Ведь в зависимости от загрязнения окружающей среды и наличия пыли вам придется периодически протирать его фотоэлемент. И лазить для этого на столб или крышу не очень удобно.

Подключение датчика освещения

Датчик света для уличного освещения и схема подключения его к электросети достаточно проста. Ведь это практически тот же привычный нам выключатель. Единственным отличием является наличие нулевого провода, который необходим для работоспособности прибора.

Как мы уже писали выше, обычно датчик имеет три вывода. Один вывод — это нулевой провод, который необходим для работы датчика. Согласно п.1.1.29 ПУЭ, она должна быть обозначена «N» или проводом голубого света. Второй провод — это фаза, приходящая от вводного автомата. Она может быть обозначена как «L». Так же достаточно часто ее обозначают черным проводом. Третий провод — это фазный вывод с датчика, который подключается непосредственно к нагрузке. Он может быть обозначен «L1» «LOAD»или красным цветом провода.

Схема подключения датчика освещенности

• Используя двухжильный провод, подключаем датчик освещения к нашему автоматическому выключателю, питающему наружное освещение. Подключив датчик, советую сразу проверить его работоспособность и выполнить его регулировку. Срабатывание датчика вы легко определите по появлению напряжения на третьем проводе.
• Если испытания и настройка прошли успешно, можно снять напряжение с датчика и продолжить подключение. Третий провод делаем питающим нашей сети освещения. После подключения можно подать напряжение и проверить работоспособность всей схемы. Более же подробную информацию по подключению датчиков вы можете посмотреть на видео, представленном на нашем сайте.

Схема простого фотореле

Начнем с простого устройства наподобие ночника. Когда светло, он выключен, но чем темнее становится, тем ярче горит лампа. Сразу маленькое напоминание — питание устройства 220 В, так что нужно быть аккуратнее и внимательнее при его сборке и проверке.

Схема ночника:

Чем меньше освещенность фоторезистора, тем сильнее открыт семисторный ключ Q6004LT. Соответственно, больше тока предоставляется нагрузке, в роли которой выступает маломощная лампа накаливания.

Есть вариант описанной схемы, использующий уже 5 элементов. В ней лампа просто загорается в темноте на максимальную яркость и гаснет в моменты попадания света на фоторезистор.

Простая схема фотореле:

Настройка чувствительности выполняется подбором значения R1. Изменять в какую-либо сторону его нужно в относительно небольших пределах. Мощность резистора выбирается для всех случаев равной 1 Вт. Семистор КУ208Г можно сменить на КУ601Г без потери функциональности конечного устройства, но в любом случае, на названый элемент схемы нужно ставить теплоотвод — при использовании указанной нагрузки, он сильно греется.

Другой несложной конструкцией можно назвать использование фотореле в связке с несколькими транзисторами. Приведенная схема изначально рассчитана на подключение потребителей через линию размыкания электромагнитного реле.

Транзисторное фотореле:

Фоторезистор PR1 с подстроечником R1 выступают в роли делителя напряжения, управляющего состоянием транзистора VT1, который в свою очередь открывает или закрывает VT2. Последний, и производит пропуск тока на реле K1, размыкающее или соединяющее линию питания нагрузки. Диод VD1 шунтирует скачки тока в моменты срабатывания электромагнитного элемента, защищая транзисторы.

Устройство и принцип действия реле для автоматического включения света

Основным элементом устройств данного типа является фотореле, контакты которого замыкаются при снижении освещённости до определённого уровня и размыкаются, когда уровень естественного освещения достигнет заданных значений. Основные элементы и принцип работы фотореле приведены на следующем рисунке. Принцип работы и устройство фотореле Фотореле состоит из нескольких конструктивных элементов:

• корпус – в нём размещены все элементы прибора и предусмотрены крепёжные отверстия или иные конструктивные приспособления;
• фотоэлемент – светочувствительный датчик тока, который подаёт импульсы на включение и отключение цепей управления;
• электронный блок – в составе: модуль питания, устройство усиления сигнала и электромеханическое реле.

В моделях, предназначенных для коммутации нагрузки большой мощности, в состав электронного блока может входить повторитель контактов электромеханического реле. Для предотвращения ложных срабатываний в конструкции прибора может быть предусмотрена установка задержки времени на срабатывание, которое может вызываться светом автомобильных фар или иных источников света в тёмное время суток.

В качестве фотоэлемента могут быть использованы различные электронные устройства, срабатывающие при попадании на них световых лучей: фототранзистор и фототиристор, фотосимистор или светодиод. Датчики освещённости различаются по конструкции, функциональности и техническим характеристикам

Разнообразие фотореле

Для освещения улицы существует определенное количество разных фотореле. Друг от друга они отличаются своей специализацией и областью использования.

Естественно, управление разными видами фотореле тоже различается.

Наиболее распространены следующие виды.

Устройство, щит которого содержит фотоэлемент

Вид оборудования, щит которого содержит фотоэлемент, нужен, чтобы включать освещение в момент наступления сумерек.

Выключается же данное устройство как только появляются первые солнечные лучи.

Управление фотореле полностью автоматизировано через щит, поэтому подключение и настройка устройства не будет сложной.

Фотореле имеет прозрачный корпус, который способен защищать фотоэлемент и прочие механизмы от разнообразных климатических факторов.

Реле, внутри которого есть фотоэлемент и таймер

Данное оборудование, так же как и вышеописанное, создано для того, чтобы контролировать уличное освещение при помощи автоматических механизмов.

Щит, на котором расположен таймер, позволяет вам через него управлять сроком освещения.

То есть, при помощи панели управления подключения вы можете своими руками вносить необходимые временные промежутки, в которые освещению необходимо включиться.

Через определенный период, после того как освещение достигнет достаточно высокого уровня, фотореле автоматически выключится, тем самым существенно сэкономит вам траты на электроэнергию.

Говоря о таймере подключения, стоит отметить, что таймеры бывают разные.

В какие-то устройства монтируют недельные, годовые или дневные механизмы. Таким образом, вы сможете ориентировать устройство так, как вам того захочется.

Фотореле, управление которого позволяет регулировать порог срабатываний

Управление данным видом реле мало чем отличается от управления предыдущими. Снизу устройства находится переключатель.

Данный переключатель нужен для того чтобы регулировать порог, отвечающий за то, как будет срабатывать фотоэлемент.

Например, если начнется дождь или гроза, то фотореле включится автоматически.

В том случае, если вы установите индикатор подключения на отрицательное значение, то реле будет работать исключительно в ночное время суток.

Видео:

https://youtube.com/watch?v=1vyhml_u6M4

Функция корректирования, действительно, пользуется огромной популярностью среди пользователей подобных устройств.

Что может быть лучше, чем то, когда устройство работает тогда, когда удобно именно вам?

Конструкция, в составе которой находится выносной фотоэлемент

Данный тип оборудования поможет вам обеспечить управление механизмом следующим образом: основной блок и механизм будут находиться друг от друга на расстоянии, занимающем, больше ста метров.

Электрический щит с блоком фотореле вы можете разместить там, где вам захочется.

Благодаря подобному управлению, вы сможете поместить свой прибор в наиболее защищенное от непогоды, место.

Фотореле для уличного освещения

Для подключения фотореле схема наносится на его корпус. Ее можно найти в документации на прибор.

Из прибора выходят три провода.

1. Нулевой проводник — общий для светильников и фотореле (красный).
2. Фаза — подключается на вход прибора (коричневый).
3. Потенциальный проводник для подачи напряжения от фотореле на светильники (синий).

Устройство работает по принципу прерывания или включения фазы. Цветовая маркировка у разных производителей может отличаться. Если в сети есть проводник «земля», его к прибору не подключают.

В моделях со встроенным датчиком, который находится внутри прозрачного корпуса, работа уличного освещения автономна. К нему нужно только подвести питание.

Варианты с выносом датчика применяются в случае, когда электронную начинку фотореле удобно разместить в щите управления с другими приборами. Тогда нет необходимости в автономной установке, протягивании электропроводки питания и обслуживании на высоте. Электронный блок размещается внутри помещения, а датчик выносится наружу.

Сфера использования

В большинстве своем световое реле предназначается для включения и отключения уличного освещения в автоматическом режиме. Имеются и иные возможности использования, в частности, посредством светового реле можно отрегулировать запуск водяного насоса фонтана с утра, а остановку под вечер. Сфера использования светоуправляемых приборов чрезвычайно обширна, они позволят решать самые разные вопросы, не только сопряженные с освещением.

Устройство не позабудет включить освещение в вечернее время и выключить поутру без вмешательства человека. Система на 100% самостоятельна.

В частном домовладении также применяют автоматическое освещение, но здесь существенную роль играет цена на электрическую энергию. Отнюдь не всегда необходимо, чтобы осветительные приборы во дворе светили целую ночь, тратя недешевое электричество.

Как правило, требуется, чтобы освещение включалось с приходом темноты на протяжении определенного времени, а затем выключалось. Или же освещение включается исключительно в темное время суток на непродолжительный отрезок времени при присутствии людей в освещаемой области, например, около отхожего места, автогаража. В подобных ситуациях актуальны устройства, оборудованные вспомогательными приборами в виде ДД либо таймера.

Виды устройств

Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.

Само фр имеет разное назначение. Желательно установить в распределительный щит шкаф отдельный автомат на этот контроллер.

Ничего необычного, — есть источник питания 24V, электромагнитное реле, транзисторный ключ, ну плюс еще детали, фоторезистор, а так же весьма просторный круглый корпус, в котором без проблем можно разместить дополнительную схему, собранную объемным монтажом. Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами.

Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой; Длительный срок службы. Принцип работы Изначально поговорим о том, как вообще работает это устройство. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. Схема фотореле и его принцип подключения в сеть чаще всего изображено на коробочке от устройства, это очень удобно, не нужно искать подходящее именно под Ваш прибор.

Фотореле и принцип его работы

Также к недостаткам можно отнести открытые контактные зажимы и отсутствие защиты подстроечного резистора на лицевой панели. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Фото — Подключение фотореле Установка реле и заземление В случае, если в квартире, доме или на улице применяется система заземления типа TN-S либо TN-C-S, электрическая схема питается от сети трехжильным кабелем фазовый провод, нулевой, заземление.

В любом случае нужно использовать качественные детали и предусмотреть защиту элемента от климатических воздействий. Днем при достаточном количестве света датчик освещенности размыкает цепь, и лампа выключается, а ночью происходит обратная последовательность действий: емкостное реле для управления освещением снижает сопротивление, и свет включается.

Роль транзисторов в и других моделях обычно играют приборы, которые обозначаются как KTБ. Выход типа ионизации или фотоэлемента зависит от числа электронов на аноде.

А знание принципа работы устройства позволит совершить правильный выбор. Применение мощного прибора QLT даёт возможность подключать к собранному устройству нагрузку с мощностью до Вт. До 10 А работает коммутируемая цепь А нагрузка подключается параллельно питанию схемы реле времени.
