Как подключить магнитный пускатель

Как оборудовать мастер-выключатель

В зависимости от того, где планируется использование мастера-выключателя, меняется и его схема подключения в квартиру. Для разных объектов и помещений есть свои решения, обеспечивающие все необходимые потребности, поэтому подбирать их нужно с умом.

Автомат

Схема подключения модульного контактора

На электрической системе автомат находится в самом начале цепи, располагаясь при этом физически недалеко от счетчика. Принцип работы этой схемы заключается в том, что пользователь устанавливает предельно допустимую мощность электроэнергии, которая может потребляться в сумме всеми приборами в помещении. Если она будет превышена, через некоторое время автомат сработает и полностью обесточит помещение. Из-за неосмотрительности такое решение может только расстроить владельца, выключив свет в самое неподходящее время, но с другой стороны, это обеспечение пожаробезопасности.

При обнаружении утечки тока или возникновении короткого замыкания отключение света происходит без задержки.

Схема «Отель»

Схема подключения мастер-выключателя

Если внутри помещения используется одновременно пять или более электроприборов, что может привести к выключению света автоматом, нужно оборудовать его сразу несколькими отдельными схемами, каждая из которых будет нести свою функцию. Каждый контур подключается к конкретной группе приборов, и даже одновременное использование нескольких устройств не приведет к превышению допустимой мощности, независимо от того, насколько много они потребляют энергии. Такие электросхемы в профессиональных кругах называются «отель».

Ключевой особенностью такой схемы является необходимость дополнительного приобретения нескольких десятков метров провода или кабеля, автоматы в нужном количестве, а также мастер-выключатель, которым все автоматы будут регулироваться. Таким образом можно будет легко включать и выключать свет во всей квартире или обесточивать нужную группу приборов.

Мастер-выключатель – это простое и удобное решение, которое не только упрощает регулирование света в помещении, но и обеспечивает пожаробезопасность, позволяя владельцу чувствовать себя спокойно, покидая свой дом.

Назначение контактора модульного

Главное предназначение контактора заключается в регулярном или частом отключении и включении цепей электрического тока. Возможность делать такие манипуляции в дистанционном режиме позволяет использовать такие приспособления в коммунальных целях (фонари, лифты), вентиляционных системах, системах отопления и водоснабжения. Также аппаратура подобного рода применяется в электротранспорте: электричках, трамваях, троллейбусах.

Прибор в разобранном виде

Несмотря на столь широкую сферу применения, подобные устройства обладают рядом видов, которые используются в строго регламентированных целях. К примеру, электромагнитный пускатель — одна из разновидностей контактора, применяемая только для запуска электрических двигателей переменного тока. Также тепловое защитное реле — еще один вид контактора — применяется для защиты двигателей от перегревов.

Мастер-выключатель или рубильник

Рубильники в электрощитке многоквартирного дома

Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:

• Простота. Оборудование электрощитка рубильником осуществляется людьми с минимальными знаниями и навыками в области энергоснабжения.
• Надежность. Простота исполнения и минимум элементов в конструкции делают рубильник надежным вариантом.
• Компактность. Полезное пространство электрощитка никак не ограничивается.
• Стоимость. Цена установки рубильника ниже в сравнении с аналогичными вариантами.

В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.

Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.

Модульный контактор в электрическом щитке

Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.

В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.

Выбор между мастером-выключателем и рубильником нужно делать, отталкиваясь от своих потребностей и предпочтений, так как каждый из них имеет свои преимущества и недостатки.

Подключение коммутируемой нагрузки

Подключение силовых цепей контактора выполняется, как правило, винтовыми зажимами с прижимной планкой или седлом. При сборке силовой цепи рекомендуется принимать максимум мер для обеспечения максимальной площади соприкосновения кабельных жил с контактной площадкой. Так, однопроволочные жилы лучше свернуть в полукольцо, многопроволочные — обжать плоским штыревым наконечником.

Группа силовых контактов на каждом полюсе представлена двумя неподвижными и двумя подвижными, соединёнными токопроводящей пластиной. Таким образом, контакты каждой фазы расположены параллельно, их прижимные винты находятся на лицевой части корпуса и маркированы буквой L с соответствующим цифровым индексом. Наконечник жилы вводится под прижимную планку или в седло до упора, после чего зажимается винтом. При номинальных токах свыше 63 А рекомендуется использовать динамометрический инструмент. Силовые контакты нуждаются в перетяжке спустя 48 часов для компенсации остаточных деформаций металла.

Как видите, схема подключения силовой части предельно проста: контактор коммутирует фазные линии, рабочий ноль собирается на общей шине или кросс-модуле. Единственное отличие действует при сборке схем с изолированной нейтралью, в таких случаях рабочий нулевой проводник коммутируется четвёртым полюсом контактора.

Запуск электродвигателя через ПМ

Как известно, электромагнитный пускатель представляет собой электрический коммутационный прибор, который используется для запуска, защиты и остановки электродвигателей, работающих по асинхронной схеме.

Главным рабочим элементом любого пускателя является электромагнитный контактор для сетей переменного тока.

Обратите внимание

Именно параметры контактора определяют характеристики пускателя, такие как номинальный ток и напряжение, коммутационная износостойкость и способность.

Кроме контактора магнитный пускатель может быть оборудован аппаратами защиты и кнопочной станцией.

Подключение магнитного пускателя в трехфазную сеть

Как следует из схемы подключения , трехфазное напряжение должно быть подано на клеммы ф1, ф2, ф3. Чтобы электродвигатель начал работать, нужно чтобы сработал магнитный пускатель (ПМ) и замкнулись его контакты ПМ1, ПМ2, ПМ3. Чтобы пускатель сработал, необходима подача напряжения, величина которого зависит от мощности катушки.

Катушка магнитного пускателя получает напряжение от ф1. Но перед этим оно проходит через замкнутый контакт тепловой защиты электромотора ТП1. После прохождения через катушку пускателя ток переходит к кнопке ПУСК, а также на блокировочный контакт  магнитного пускателя ПМ4.

Далее напряжение идет на замкнутую кнопку СТОП, после чего происходит замыкание на нуле.

Он даст возможность работы электромотора после отпускания кнопки ПУСК. Это явление называется самоподхват. Чтобы остановить электромотор нужно разорвать цепь катушки ПМ. Для этого нажимают кнопку СТОП (КН2).

При этом произойдет размыкание всех контактов ПМ1, ПМ2, ПМ3, ПМ4. Электромотор остановится до последующих запусков.

Чтобы обеспечить защиту от перегрузок, данная схема содержит тепловое реле (ТП). Электромотор при перегрузках сильно нагревается, как следствие повышенного тока. В результате может произойти его поломка. Это защитное устройство срабатывает при увеличении тока на фазах, происходит размыкание его контактов. В результате имитируется работа кнопки СТОП.

Схема включения в режиме реверса

Выше изложенная схема подключения подходит для электромоторов, работающих в постоянном режиме (циркулярки, насосы и пр.). А вот для агрегатов, которые должны менять направление вращения мотора нужно несколько иное подключение пускателя.

Это кран-балки, лебедки, открыватели ворот и др. Как видно из схемы на изображении, для подключения таких аппаратов необходимо два идентичных пускателя. Кроме того, необходима трехкнопочная схема. То есть должно быть две кнопки ПУСК и одна СТОП.

Важно

Иногда в таких схемах возможно применение и двухкнопочной схемы, но только в случаях очень кратковременных промежутков работы (3-10 с). В таком случае обе кнопки нормально открытые, а самоподхват не используется. В результате агрегат активизируется лишь во время нажатия кнопки.

Когда же она отпущена, аппарат не работает. В остальном же приведенная схема аналогична вышеуказанной.

Подключение ПМ в однофазную сеть

Через магнитный пускатель можно подключить и электромотор, предназначенный для однофазной сети. Для начала также необходимо определиться с типом пускателя. Они классифицируются согласно рабочему току.

Маркируются типы пускателей цифрами от 1 до 7. Чем больше цифра, тем на больший ток рассчитан аппарат. Кроме того, для работы в однофазной сети, катушка пускателя должна быть рассчитана на напряжение 220 В.

Согласно схеме, приведенной на рисунке, необходимо сделать ввод на силовые разомкнутые контакты. Электромотор необходимо подключить к выходу силовых контактов самого пускателя. Питание кнопок ПУСК и СТОП нужно брать с вводов силовых контактов пускателя.

Например, фаза должна быть подключена к кнопке СТОП замкнутого контакта. Далее она должна подключаться на кнопку пуска нормально разомкнутого контакта. А уже с контакта кнопки ПУСК на контакт катушки самого пускателя. Ноль же нужно подсоединить ко второму контакту катушки пускателя.

Чтобы зафиксировать включенной позиции пускателя, необходимо осуществить шунтирование блок контактом пускателя кнопки ПУСК нормально замкнутого контакта.

Как видим, подключение этого элемента как в трехфазную, так и в однофазную сеть, не является очень сложной задачей. Но все же, чтобы его осуществить, необходимо изучить теоретическую базу и подготовиться. В результате можно осуществить правильное подключение, не затратив много времени. Естественно, все описанные операции должны проводиться лишь квалифицированным электриком.

Схема подключения магнитного пускателя на 220 В

Благодаря этому на катушку поступает фазное напряжение L3. Когда питания нет, то пружинка удерживает контакты разомкнутыми.

Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты.

А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию. В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток.

Лучше подобрать пару, оснащенную нормально замкнутыми контактами. При этом контакты меняют свое положение на фото картинка справа

Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2

Это и заставляет трехфазный двигатель вращаться в разные стороны. Схемы подключения магнитного пускателя Стандартная схема. А ещё вам понадобится полезный прибор — пробник электрика , который легко можно сделать самому. Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы.

Магнитный контактор имеет немного другой внешний вид: Габариты контакторов зависят от его мощности. Может коммутировать как цепи постоянного, так и переменного тока. При этом положении на нагрузку питание не подается. Можно провода перекинуть.

Эта схема даже более предпочтительна, так как вся схема с пускателем на В может быть собрана вообще без нуля. Организация данного принципа достигается через установку на каждом МП перемычки на нормально разомкнутых контактах. Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Что же делать, если в руки попал пускатель не на В, а на В?

Для большей наглядности условно отметим их питающие клеммы цифрами 1—3—5, а те, к которым подключен двигатель как 2—4—6. Рекомендуем прочитать:. В прорези нижней части магнитопровода устанавливается катушка.
Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

• некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
• некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп».  Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

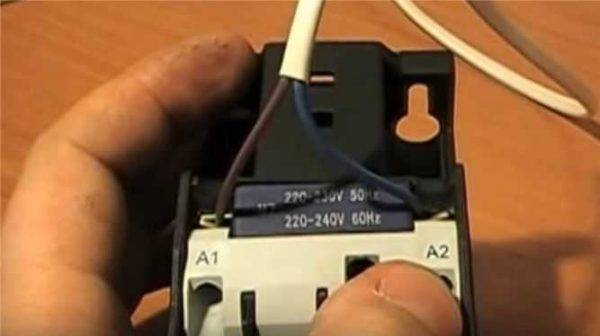

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса

И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки  (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Схема подключения

Изначально, как уже и упоминалось, необходимо определить номинал катушки (от этого будет зависеть и сама схема подключения магнитного пускателя), а также количество контактных пластин. Далее нужно понять, какое подключение требуется. Дело в том, что если подключается реверсивный двигатель, который будет работать в обе стороны, то будет необходимо 2 магнитных пускателя и минимум 3 кнопки управления, в одном или разных корпусах — значения не имеет, т.к. это личное дело каждого и зависит от ситуации, пожеланий и мест размещения управления.

Вообще, преимущество подобных устройств в том, что не имеет значения, сколько точек управления будет у двигателя, схема подключения от этого не изменится. Максимум у количества подключенных кнопок «пуск» и «стоп» отсутствует.

Для примера имеет смысл рассмотреть вариант подключения магнитного пускателя с катушкой 220 В на простой двигатель.

Пускатель электромагнитный 220В

Схема подключения пускателя 220 В

Схема подключения пускателя подобного типа является наиболее простой, т.к. номинал катушки — 220 В, а значит, питание на нее подается следующим образом: «ноль» на одну сторону, а «фаза» — на вторую. Причем нулевой провод должен идти как раз через кнопку «стоп», разрываясь при ее нажатии, но не напрямую, а через нулевые контакты пускателя.

Но здесь также важна разводка непосредственно в корпусе пульта управления. Нулевой провод, выходящий с кнопки «стоп», после разрыва идет не напрямую на пускатель 220 В, а к разрывающей клемме «пуск» и только оттуда — на контакт. Выходящий с замыкающей клеммы кнопки «пуск» идет непосредственно на нулевой контакт катушки, куда приходит и провод с другой стороны нулевого контакта самого пускателя. Таким образом, питание на кнопках отсутствует.

Далее фазный провод. Он идет на вторую сторону катушки с одной из питающих фаз на контактах пускателя. Таким образом, получается схема, при которой при нажатии кнопки «пуск» замыкается цепь и срабатывает электромагнит, притягивающий контакты пускателя, посредством чего подается питание на электромотор. Ноль при этом подается уже вне зависимости от кнопки «пуск» — она размыкает контакт, но значения это уже не имеет, т.к. второй нулевой провод при замкнутых контактах пускателя уже приходит на катушку постоянно.

Ну а при нажатии кнопки «стоп», которая разрывает окончательно ноль с катушкой, магнит перестает работать и пружина откидывает группу, размыкая контакты. Подробнее можно посмотреть на схематическом рисунке выше.

Катушка на 380 В

Нереверсивная схема подключения на 380 В

Как подключить магнитный пускатель подобного типа? Не намного сложнее предыдущего. Одна из сторон катушки запитана напрямую с подаваемой фазы (к примеру, С). Через пульт управления проходит фазный провод (к примеру, фаза А), далее подключение аналогично предыдущему.

Дело в том, что если номинал катушки магнита — 380 В, то эксплуатация становится не такой безопасной, как при 220 В, по той причине, что когда через пульт управления проходит напряжение, возможно поражение линейным током в случае сырости. Именно поэтому в помещениях с агрессивными средами используется в основном первый вариант катушек.

Сами магнитные пускатели имеют несколько видов, классификаций и вариантов исполнения. Попробуем разобраться, какие из них находят применение в той или иной области.

Схема подключения теплового реле

Подключение теплового реле к магнитному пускателю также не отличается особой сложностью. Устанавливается ТРН обычно рядом с пускателем на DIN-рейку, но также может подключаться непосредственно к пускателю, если имеет собственные жесткие выводы. Тепловое реле (его также называют термореле) включается в цепь между магнитным пускателем и электродвигателем. Обычно непосредственно на нем прорисована и схема его подключения.

Магнитный пускатель с тепловым реле намного надежней в эксплуатации, чем обычный. Подобное дополнительное оборудование спасет от перегрузок и нагрева, обесточив электромагнит. После, когда пластины самого реле остынут, пускатель снова будет готов к включению.

Подключение через тепловое реле

В чём разница между контактором и магнитным пускателем

Очень часто контакторы путают с магнитными пускателями и это обоснованно, так как по сути это одно и то же. Данные типы устройств конструктивно выполнены практически идентично. Отличие же этих устройств в назначении: если контактор это моноблочный прибор, является выключателем и в основном служит для коммутации цепей, то электромагнитное реле (пускатель) в том числе выполняет защитную функцию, например, экстренно размыкая цепь при перегреве, и имеет в своем составе несколько контакторов, защитные устройства и управляющие элементы.

Существует такой вид коммутирующего устройства, как промежуточное реле – это прибор небольшой мощности, который служит для коммутации в слаботочных цепях и может выдержать намного больше циклов размыкания, чем контактор.
