Схема подключения электросчетчика

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.

2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины. Посмотрите подключение счетчика в видео-формате

Модель механическая, но сам процесс соединения проводов ничем не отличается

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Индукционные (механические) электросчётчики

Представляют собой группу хорошо известных счётчиков электроэнергии, оснащённых вращающимся колесиком, которое установлено внутри корпуса электроприбора. Чем быстрее оно вращается тем больше увеличивается расход энергии. Для вывода информации о показаниях счётчика используются специальные барабаны с цифрами.

Однофазный счетчик индукционного типа

Конструктивно индукционные счётчики состоят из следующих элементов:

• Катушки напряжений, служащей для ограничения уровня переменного тока. Защищает электронное устройство от негативных воздействий помех, создаваемых сторонними источниками, а также образует магнитный поток соразмерный напряжению;
• Токовой катушки, создающей уровень переменного магнитного потока, соразмерного току;
• Счётного механизма в виде червячной передачи;
• Алюминиевого диска;
• Постоянного магнита, создающего плавность хода диска.

Принцип работы индукционного энергомера

При подключении к сети катушки тока и напряжения создают магнитные потоки, которые проходят сквозь поверхность алюминиевого диска. Стоит отметить, что поток, создаваемый токовой катушкой, отличается от потока, который исходит от катушки напряжений своей U-образной формой за счёт чего пронизывает диск несколько раз. В результате воздействия потоков образуются силы электромеханического характера, приводящие в движение диск.

Д — диск, М — магнит, 2 — ось диска, верхняя катушка (напряжений), а нижняя токовая

Затем осевая сторона диска вступает во взаимодействие со счётным механизмом, изготовленным по червячному (зубчато-винтовому) принципу передачи, которая обеспечивает передачу необходимых информационных сигналов на цифровые барабаны.

Кольцо с зубчатым венцом сверху , которого надет «червяк», оснащенный крутящими элементами

Со временем уровень мощности сигнала снижается и в этот момент начинает работать постоянный магнит торможения, выравнивающий частотные колебания вращения диска. Это происходит в результате взаимодействия с потоками вихревого типа. В процессе своей работы магнит создаёт электромеханическую силу, являющуюся обратной кручению диска, что способствует снижению скорости диска или полной его остановки.

Представители этой группы устройств контроля и учёта электроэнергии широко применялись во времена Советского Союза, однако, и сейчас в большинстве квартир установлены подобные аппараты. Такая популярность и востребованность определяется простой конструкцией и невысокой стоимостью приборов.

Преимущества и недостатки счётчиков индукционного типа

Преимущества:

• Высокая надёжность;
• Большой эксплуатационный срок (около 20 лет);
• Высокая стабильность работы (отсутствие зависимости от перепада напряжения в сети);
• Невысокая стоимость.

Недостатки:

• Низкий класс точности (в пределах от 2 до 2,5 единиц);
• Высокий уровень потребления тока для самообеспечения;
• Возрастание погрешности показаний при малой нагрузке;
• Невозможность одновременного учёта активного и реактивного типа электроэнергии;
• Однонаправленный энергетический учёт;
• Большие габариты.

В процессе сбора информации о работоспособности и анализа недостатков индукционных счётчиков инженерами-конструкторами (энергетиками) был разработан более совершенный и надёжный вид приборов учёта электроэнергии, который получил название электронный.

Что нужно, чтобы подключить однофазный электрический счетчик

Подключение электросчетчика может произвести только представитель фирмы, предоставляющей вам электричество. Однако вы можете заранее запастись всем необходимым оборудованием и материалами, которые вам для этого потребуются.

Что нужно для подключения электросчетчика:

• Сам электросчетчик;
• Ящик для измерителя, который по-другому называется щиток;
• Отключатели;
• Медная планка, к которой можно подключить до 10 проводов;
• Также нужно один метр трехжильного кабеля, который имеет сечение около 3-х миллиметров;
• Пластинка из железа, которая помогает установит аппарат, она называется дин-рейка;
• Пластиковые дюбеля и нержавеющие саморезы.

Набор инструментов, скорее всего, принесет с собой мастер, который будет устанавливать счетчик. Однако чтобы избежать проблем, лучше созвониться с ним заранее и уточнить наличие всего необходимого.

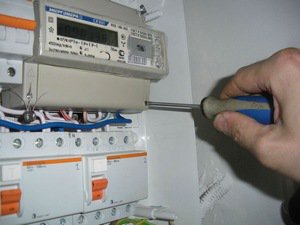

Установка прибора

Перед тем, как установить устройство, определяется место монтажа и тип крепежа. Локация измерителя в новом доме определяется на этапе проектирования здания.

Покупка прибора на дин-рейку — универсальное решение, так как к счетчику всегда можно докупить удобное крепление.

Установка возможна на din-рейку, как показано на фото:

Вместо нее можно устанавливать пластинку из металла, идущую в комплекте со счетчиком. При этом прибор монтируется на ровную поверхность с тремя винтами.

Для включения счетчика используются медные провода, которые зачищаются примерно на 2.5 см. Подключение проводов трехфазного счетчика проводится до упора в отверстия и закрепляется двумя винтами, начиная с верхнего.

Важно, чтобы изоляция не попала в зажим, так же, как и не допускается выступ оголенного провода из-под корпуса. Перед тем, как подключить на клеммы трехфазного счетчика многожильные провода, на них устанавливают наконечники НШВИ

Для этого применяются специальные клещи. Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания

Перед тем, как подключить на клеммы трехфазного счетчика многожильные провода, на них устанавливают наконечники НШВИ. Для этого применяются специальные клещи. Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания.

Подсоединение проводов

Корректная работа обеспечивается точным соблюдением схемы подключения. Рассмотрим на примере счетчика Энергомера.

Входные клеммы 1, 3, 5, подсоединяются к входным фазам 1, 2, 3 соответственно. Выводные клеммы 2, 4, 6, подсоединяются к фазам выхода 1, 2, 3. Седьмая клемма — для нуля, восьмая — для выхода. Заземление подводится к шине заземления.

Запрещено заземление соединять с нулевой фазой. Рекомендации о том, как подключить трехфазный счетчик, указываются на корпусе и техническом паспорте.

После того, как проведено самостоятельное подключение, необходимо вызвать проверяющего от организации, поставляющей электроэнергию. Специалист оценит правильный ли монтаж и расположение трехфазного счетчика.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.

Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

• при низкой температуре;
• при повышенной влажности;
• при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

В заключение

Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.

Ещё немного внимания!

Чем трёхфазный счётчик электроэнергии отличается от однофазного

Однофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.

Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.

Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

Начнем с того, в чем проигрывает трехфазный однофазному:

• множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
• Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

Навигация по записям

Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным. Теперь о схеме подключения.

При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа. Традиционно монтируются в специальные боксы короба из негорючего пластика. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. В некоторых видах этих приборов клеммы расположены снизу. Но установить все элементы, произвести подключение счетчика к нагрузке электроприборам , без подключения питания можно самостоятельно.

Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. В современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Конкретная цифра указывается в сопроводительном документе.

Рекомендуем: Составление смет на электромонтажные работы

Посмотрите подключение счетчика в видео-формате. Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. В некоторых видах этих приборов клеммы расположены снизу. В принципе, все аналогично, только фаз в данном приборе не одна, а три. Основные требования Основные правила монтажа и подключения приборов учета определяются п.

Подготовка к монтажу

Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. А соединительная схема остается той же самой.

Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. Разберёмся в тонкостях установки Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск. Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки. От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем.
Установка и подключение электросчетчика СЕ101 S6 — Энергомера

Правила монтажа проводки

При монтаже электрической проводки в щитке следует соблюдать несколько правил:

1. Учитывать цветовую маркировку изоляции проводов. Фазовый кабель имеет изоляцию белого цвета, нейтральный — синего и земля — желто-зеленого. Во избежание путаницы запрещается применять провод с изоляцией желто-зеленого цвета для подведения фазы, нейтрали и соединительных перемычек.
2. Фаза заводится по нижней части устройств. Нейтраль — через отдельную шину по верхней.
3. В верхней части щитка рекомендуется располагать наиболее нагруженные элементы цепи.
4. Ввод силовой проводки выполняется на верхней части щитка.
5. Перед тем как подключать щит, рекомендуется провести проверку отдельных цепей электрооборудования, которые защищаются автоматами.

При питании жилых помещений от трехфазной сети применяется разделение силового провода после счетчика по разным направлениям. В одном направлении убирается одна фаза и питание становится на 220 Вольт. Вторая — сохраняет три фазы и напряжение 380 Вольт и применяется для подключения электрических плит.

Тонкости проводимой работы

Рассматривая то, как подключить счетчик электроэнергии однофазный и автоматы, следует учитывать, что измерительное оборудование должно быть опломбировано. При нарушении целостности пломбы могут быть наложены штрафные санкции. Это связано с тем, что при вскрытии конструкции электросчетчика есть возможность изменить показания или выполнить подключение напрямую, в обход измерительного оборудования.

К тонкостям проводимой работы можно отнести следующие моменты:

1. Для начала подбирается место, где будет установлено оборудование. В многоквартирных домах, как правило, на общей лестничной площадке есть распределительный шкаф, где и устанавливаются автоматы с измерительными счетчиками. Владельцы загородных домов проводят установку оборудования в специальном боксе, который обладает высокими изоляционными качествами.
2. Модульное оборудование устанавливается на DIN-рейку. При отсутствии DIN-рейки крепление проводится за другие отверстия в корпусе. Стоит учитывать, что небольшое окошко, предназначенное для считывания показаний, не рассчитано на серьезное механическое воздействие.
3. Как правило, перед измерительным прибором устанавливается автомат. Он предназначается для проведения различных работ с электросетью в помещении, защищает потребителей от длительных перегрузок и короткого замыкания. Для бытовой сети энергоснабжения подходят двухполюсные автоматы. Кроме этого, могут устанавливаться и другие приборы, предназначенные для распределения электроэнергии и защиты людей, оборудования от короткого замыкания: автоматические выключатели, устройства защитного выключения.
4. При креплении на DIN -рейку проводится коммутация всего оборудования. Для этого применяется провод, диаметр которого соответствует расчетной предельной нагрузке.
5. Применяемые алюминиевые провода характеризуются тем, что могут изменять свой диаметральный размер в месте подключения. Это связано с низкой температурой плавления и несущественным нагревом жилы во время прохождения электроэнергии. Именно поэтому рекомендуется время от времени проводим поджимание винтов. При затяжке нельзя прилагать усилие, которое может привести к срыву резьбы.
6. После коммутации всех соединений проверяется правильность проведенных монтажных работ, после чего при выключенных автоматах проводится подключения к питающей сети. На этом этапе не рекомендуется включать в сеть нагрузку.

Заключительным этапом является опломбировка конструкции счетчика.

Как правильно выбрать

Начать выбор надо с типа, который определяется двумя моделями:

• Встраиваемые.
• Накладные.

Обычно встраиваемые щитки используются для системы с закрытой проводкой. Он занимает мало места, не мешает. Если установка проведена на стену, то из нее будет торчать только крышка. Единственное неудобство – это необходимость перед установкой сделать нишу, куда будет вставляться коробка. Крепить такие электрические боксы можно на гипс или цементный раствор, или на саморезы.

Накладные модели устанавливаются на любую поверхность и закрепляются только саморезами. Чаще всего их используют в открытой электрической разводке проводов. Хотя это универсальный распределительный ящик, к которому можно подвести с задней панели провода скрытой проводки.

Что касается материала, из которого изготавливаются электрические боксы под автоматы и счетчик, то производители предлагают два вида: из металла, из пластика. Говорить, что какой-то лучше, а какой-то нет, в данном случае нельзя. Даже пластиковые щитки достаточно прочные и выдерживают большие механические нагрузки, потому что изготавливаются из термопластика. Хотелось бы добавить, что оба варианта обладают прекрасными внешними данными, к тому же выбор на современном рынке по дизайну настолько огромен, что каждый потребитель может найти то, что ему нужно.

Виды счетчиков

По принципу действия существуют индукционные и статические (электронные) электросчетчики. Счетчик индукционного типа работает с использованием магнитного поля. Оно образуется двумя катушками: катушкой напряжения и катушкой тока. Поле магнитного происхождения «обращается» к диску, который под этим воздействием начинает совершать вращательные движения. Устройство прибора при вращении диска способно приводить в действие счетный механизм, который точно подсчитывает, сколько электроэнергии расходуется в данный момент времени. Если напряжение будет повышено, то диск начнет крутиться быстрее, и показания будут накручиваться соответственно.

Важно! Такие приборы считаются старым оборудованием, поскольку неточны (класс их точности составляет 2.5). Этого бывает недостаточно для того, чтобы учесть расход электричества мощности, которая нужна для приборов, включенных в дежурном режиме

Несмотря на это, индуктивные счетчики считаются надежными. Срок их службы составляет более 15 лет.

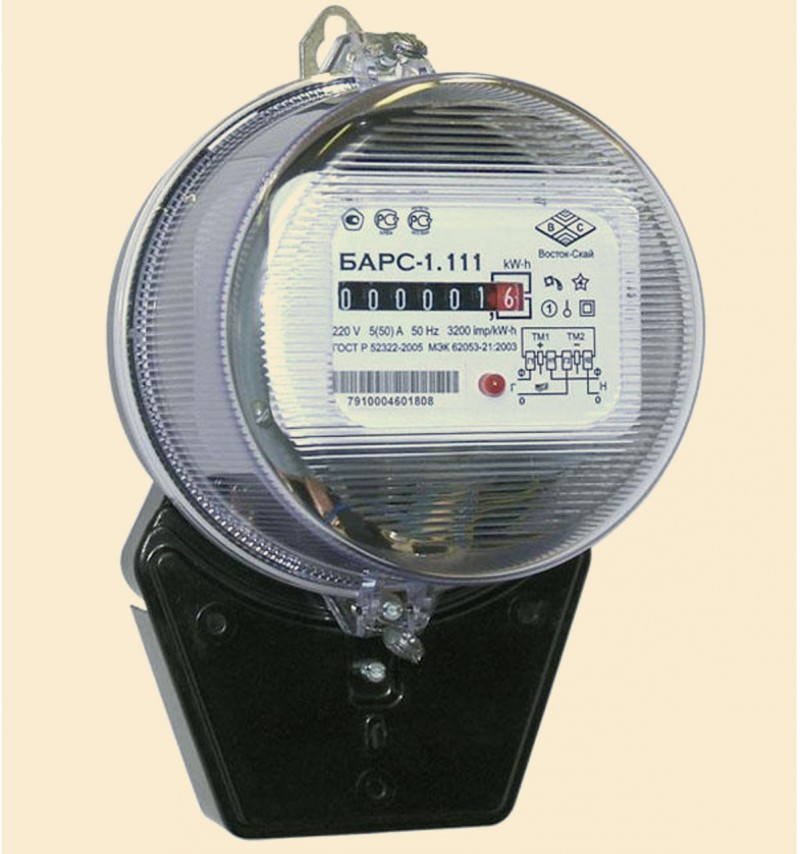

Индукционный механический счетчик

Электронные счетчики действуют прямо: они измеряют силу тока и напряжение в сети. Такие механизмы не содержат в себе никаких промежуточных звеньев и деталей. Это и объясняет их повышенную точность. Учтенные значения выводятся на мини-экран и фиксируются в памяти счетчика. Основными достоинствами такого вида фиксационных устройств являются:

• Сравнительно небольшой размер;
• Возможность учета электроэнергии по нескольким тарифным планам;
• Наличие функционала и особенностей для встраивания микросхем, повышающих класс точности;
• Точное определение любых показаний и быстрый вывод их в удобном виде на дисплей;
• Сложность обмана такого прибора за счет его самокорректировки;
• Простой интерфейс, позволяющий применять счетчики в системе автоматизированного учета и контроля;
• Могут быть одно- и многотарифными.

Важно! Недостатки также имеются. Среди них: невысокая надежность по сравнению со счетчиками индуктивного типа, также высокая цена

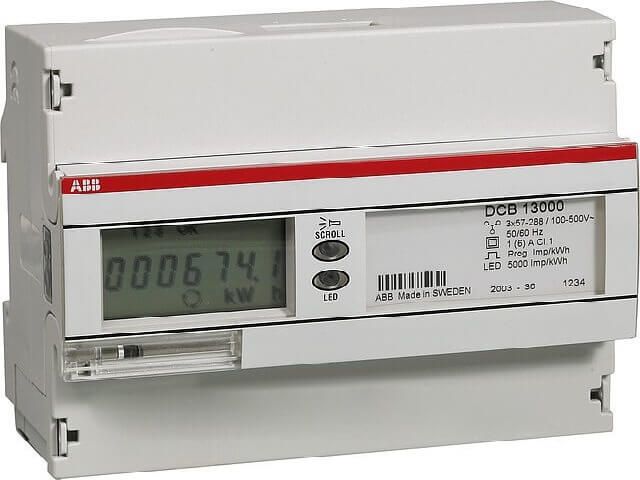

Электронный прибор

Также электросчетчики делятся по классу точности на образцовые и рабочие, а также по подключению в электрическую сеть: однофазные и трехфазные (прямые, косвенные, полукосвенные, реактивные)

УЗО и однополюсные автоматы

Преимущества сборки:

экономно

требуется щиток небольших размеров (от 54 до 72 модулей)

Недостатки:

не наглядная группировка линий

невозможность простого внесения изменений в перераспределении нагрузки по фазам

наличие нулевых шинок

Это один из простых и наиболее распространенных вариантов сборки и проектировании трехфазных щитков. Объясняется это конечно его дешевизной по отношению к остальным.

Однако такой способ не позволяет в будущем вносить существенные изменения в распредщитке. В первую очередь это связано с распределением нагрузки по фазам.

Однако это все предварительное деление. Так как реального потребления никто не знает. И только со временем, путем замеров можно увидеть фактическую картину. А она может существенным образом отличаться от ранее спроектированной.

И чтобы хоть как-то подравнять нагрузки, приходится переделывать чуть ли не половину всего щитка. Оставите как есть, и обязательно в будущем столкнетесь с проблемами:

перекос напряжения

нагрев нулевой шинки с возможным отгоранием ноля

перегруженные автоматы и последствия этого

Есть еще более упрощенный вариант данного способа комплектации.

Пошаговая инструкция по установке счетчика

Прежде всего, подготавливаем набор для работы. Нам понадобится следующее:

• счетчик и щиток;
• монтажные инструменты с предварительно заизолированными ручками;
• изоляторы;
• выключатели (автоматы);
• провода;
• крепежи (винты и гайки);
• измеритель напряжения;
• DIN-рейки.

Щит учетаУстановка счетчика

Далее работаем в таком порядке.

Второй шаг

Устанавливаем учетный прибор в корпус защитного щитка. Крепление выполняем с помощью специальных фиксаторов из комплекта.

Установка площадкиГотовим монтажные проводаЗаводим три фазы в счетчик, подключаем нижние клеммыВ клемму счетчика 1 входит фаза А, выходит из клеммы 2 на нагрузку; фаза В входит в 3 клемму, выходит в 4 и фаза С входит в 5, а выходит из 6. 7 и 8 — нулевые

Третий шаг

Устанавливаем выключатели. Их будем крепить к DIN-рейке специальной подпружиненной защелкой. Саму же рейку предварительно фиксируем винтами к опорным изоляторам.

Четвертый шаг

Выполняем установку заземляющей и защитной шин. Крепим их к DIN-рейке либо же изоляторам в корпусе защитного щитка. Фиксацию выполняем винтами и гайками. Шины размещаем на таком расстоянии, чтобы вероятность замыкания проводов была исключена.

Сначала подключаем нагрузку на выключатели, после соединяем автоматы со счетчиком и только после этого выполняем подключение самого учетного прибора.

ПеремычкаПодключение ОПС

Пятый шаг

Подключаем нагрузки. Фазу пускаем на нижние зажимы выключателей, ноль соединяем с нулевой шиной, а провод заземления подключаем к шине заземления.

Шестой шаг

Устанавливаем перемычки, соединяющие зажимы сверху наших автоматов. Перемычки продаются в специализированных магазинах. Предварительно покупаем нужное количество перемычек по числу автоматов.

Нулевая шинаПрикручиваем провод к болту заземления

Седьмой шаг

Подключаем электросчетчик к нагрузке. Для этого выход «фазы» (является третьим зажимом учетного прибора) соединяем с верхними зажимами автоматов. Далее соединяем выход «нуля» (представлен четвертым зажимом учетного прибора) с нулевой шиной.

Восьмой шаг

Закрепляем корпус щитка электросчетчика на стене или другом подходящем для этого ровном основании. Выдерживаем удобную высоту.

Девятый шаг

Находим фазу, ноль и заземление. При отсутствии заземления проверяем специальным индикатором каждую жилу. Это простое приспособление поможет нам найти фазу. Если же заземление присутствует, вы легко его узнаете – обычно эта жила окрашена или помечена зеленым цветом.

Тринадцатый шаг

Обращаемся в местное представительство службы энергосбыта для дополнительной проверки и опломбирования учетного оборудования.

Работа завершена

На этом работа по собственноручному монтажу и подключению электрического счетчика завершена.

Поздравляем, вы успешно справились со всеми мероприятиями и сэкономили деньги на услугах сторонних монтажников!

Закрываем защитные крышки щита учета, прикручиваем саморезами

Заключение по теме

Многие себя считают опытными специалистами в области электрических сетей, поэтому допускают много ошибок, которые могут иметь серьезные последствия, как для имущества, так и для самого человека. Поэтому напоминаем, что проводить ремонтные работы или проверять наличие напряжения, когда выбивает автоматы в щитке, можно только при отключенном общем автоматическом выключателе. Лучше, вообще, никуда не соваться, при любых проблемах вызывайте электрика.

Сборка электрощита своими руками – пошаговая инструкция и рекомендации

Счетчик «Энергомера» — принцип работы на примере марки ЦЭ6803В
