Схема реле напряжения

Ситуация, не требующая установки РН

Если дома в сети постоянно наблюдается плохое напряжение, выраженное частыми скачками или несоответствием допустимых параметров, реле здесь не поможет. Для выравнивания напряжения потребуется поставить стабилизатор. Только он доведет напряжение в квартире до нормы.

Давайте рассмотрим пример работы бытовой техники. Чтобы холодильник или стиральная машина работали, им требуется стабильные 220В. Если в квартире сеть выдает, например, 190 вольт, эти электроприборы тоже будут работать. Но возникает вопрос, насколько долго это может продлиться. Пониженное напряжение уменьшит срок службы электроприборов и уже через год или два им потребуется ремонт.

Установка в такой ситуации прибора контроля не даст положительных результатов. Реле будет часто срабатывать или просто отключит надолго подачу электроэнергии до восстановления требуемых норм.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Ввод 3

Ниже показаны фото сборки и установки щитка на третьем вводе.

3 – процесс сборки.

Я решил использовать гибкий кабель ПВС 4х4, ибо намучился в первых предыдущих случаях с твёрдыми жилами. Но в этом случае надо обязательно использовать наконечники, т.к. под винтовые клеммы, которые применяются в Барьерах, многожилка не комильфо.

3 – Электрощит собран и установлен

В предыдущих двух версиях провода сверху вниз шли под ДИН-рейкой, что немного напрягает.

Поэтому тут я расширил сознание и расстояние между фазами, и в образовавшиеся зазоры проложил провода. Дело в том, что блок Барьер занимает на ДИН-рейке примерно 2,8 модуля, и щели по любому будут. Так почему бы их не использовать для удобного монтажа?

3 – Щиток с Барьерами установлен

3 – Общий вид

3 – Complete

Преимущества реле по сравнению со стабилизаторами

Использование реле напряжения для квартиры или для дома, если это позволяет устойчивость линии, во многом предпочтительнее, чем установка стабилизаторов. Перечислим основные преимущества РКН:

Компактность. Этот прибор занимает намного меньше места, чем любой стабилизатор.

• Простота монтажа. Элемент контроля напряжения в сети может быть установлен внутри электрощита на ДИН-рейку, при этом даже не придется долго возиться с подключением кабелей. А чтобы установить стабилизатор, придется врезаться в линию (при монтаже прибора в помещении) или размещать устройство внутри специально изготовленного защитного ящика, рядом со щитком.
• Быстрота реакции. Это основной плюс реле контроля напряжения. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд. В этом вопросе с РКН могут конкурировать только симисторные стабилизаторы, цена которых на порядок выше.
• Бесшумность. Реле работают тихо, в то время как работающий стабилизатор слышно даже на довольно большом расстоянии.
• Экономичность. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии.
• Низкая цена. Как уже говорилось, реле контроля напряжения стоят во много раз дешевле стабилизаторов.

Учитывая вышеперечисленные преимущества РКН, становится понятно, почему при возможности следует выбирать именно их. И все же, ознакомившись с достоинствами этих элементов, увлекаться и ставить их везде вместо стабилизаторов не нужно.

Если вы используете реле как отсекатель напряжения для холодильника, а разность потенциалов в сети регулярно скачет, то постоянные включения и отключения питания закончатся тем, что дорогостоящий агрегат через несколько месяцев выйдет из строя.

Отличие трехфазного реле от однофазного

Приборы, предназначенные для подключения к трёхфазной сети, обладают расширенным функционалом по сравнению с однофазными устройствами. При защите 3-фазного электрооборудования, кроме контроля уровня питающего напряжения, дополнительно осуществляется отслеживание следующих параметров:

• симметричность трёхфазной системы питания;
• разрыв цепи (обрыв) нулевого провода, при котором линейные напряжения остаются в норме, а фазные отсутствуют;
• порядок чередования фаз;
• в некоторых видах реле присутствует функция контроля частоты питающей сети.

Контроль симметрии осуществляется путём постоянного сравнения векторной разности фазных напряжений.

Наличие фактора симметрии важно для правильной работы 3-фазного оборудования – электродвигателей, трансформаторов. Крайний случай несимметричного режима проявляется при обрыве одной или двух питающих фаз

Работа двигателейв сети 380 вольт в неполнофазном режиме не допускается, так как это приводит к повреждению их обмоток. СтабЭксперт.ру напоминает, что опасность такого режима усугубляется тем, что в этом случае обычно не срабатывают токовые защиты.

Нарушение порядка чередования фаз влечёт за собой реверсивное (то есть, направленное в обратную сторону) вращение электродвигателей, что приводит как минимум к неправильной работе механизмов, нарушению технологического процесса, а то и к повреждению установок. Такой вид нарушения питания может возникнуть в двух случаях:

• ошибочное подключение фаз в распределительном шкафу или на клеммах электродвигателя, выполняемое самим потребителем;
• ошибка персонала сетевого предприятия, которая может произойти, например, при подключении кабельных вводов в распределительных устройствах подстанций после ремонта.

Поэтому ставьте соответствующий стабилизатор, который будет следить за «перекосом» параметров, либо реле трехфазного напряжения с контролем фаз (обзор моделей ниже). А о том, как выбрать стабилизатор напряжения 380в для дома, у нас есть отдельная статья.

Что касается частоты питающей электрической сети, причины её изменения, в основном, две:

• 1. Снижение частоты может наблюдаться в регионах с дефицитом генерируемой активной мощности, проще говоря, когда суммарная нагрузка потребителей превышает генерируемую станциями мощность. В некоторых регионах это нарушение носит системный и длительный характер.
• 2. Повышение частоты наблюдается реже, например, при кратковременных «набросах» мощности, обычно происходящих при отключении мощных высоковольтных ЛЭП. В эти моменты появляется избыток вырабатываемой генераторами электростанций мощности, что очень быстро устраняется действием системной автоматики, поэтому потребителя особенно не тревожит.

Следует ли отключаться от питающей сети при изменении частоты, решает сам потребитель, это зависит от того, насколько критично его оборудование к таким изменениям.

Цепи контроля реле напряжения должны быть постоянно подключены к питающей сети и при отключении нагрузки не должны отключаться вместе с ней. Это понятно, ведь если подключить цепи контроля после контактов исполнительного реле, то при первом же отключении контроль будет утрачен и автоматического повторного подключения не произойдёт.

Классификация защитных реле напряжения

Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты. Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители. Допускается ли установка РН до счётчика электроэнергии? Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей

Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Материалы: реле напряжения небольшой отрезок провода. Подключение реле в однофазных сетях Разберемся, как подключить однофазное реле в домашней сети В. Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии. Реле напряжения. Защита от перепадов (скачков) напряжения.

Что лучше: реле или стабилизатор

Стабилизатор напряжения WESTER STW1000NP

Некоторые пользователи вместо реле контроля применяют в доме типовой стабилизатор напряжения. В ряде случаев такое решение считается оправданным. Однако отмечено несколько нюансов, учитываемых при выборе надежного способа защита электроприборов. Прежде всего, нужно иметь в виду, что они выполняют схожие функции и могут отключать нагрузку в аварийной ситуации. Но разница в их работе все же имеется и проявляется в следующем:

• стабилизаторы отличаются повышенным уровнем шумности и стоят значительно дороже;
• они более инерционны, особенно при отслеживании резких перепадов напряжения;
• в них не предусмотрена возможность регулировки установочных параметров;
• эти приборы занимают значительно больше места.

При уменьшении входного сигнала стабилизатор начинает потреблять больше тока, что объясняется необходимостью поддерживать на неизменном уровне напряжение на выходе.

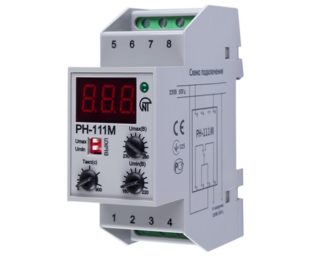

Общее устройство реле напряжения

Конструкция этих приборов состоит из двух основных частей. Это электронное часть, контролирующее напряжение и силовая в виде разъединителя нагрузки. Обе детали помещены в общий корпус.

Электронная часть изготавливается на основе микропроцессора или обычного компаратора – операционного усилителя, сравнивающего сигналы прямого и инверсного входов. Микропроцессорный вариант позволяет более плавно регулировать верхний и нижний пороги срабатывания.

Основным показателем работы реле напряжения считается его быстродействие. В некоторых устройствах этот параметр может составлять всего лишь несколько десятков наносекунд. Порог срабатывания устанавливается с помощью потенциометра по шкале, имеющей специальную градуировку.

Однофазное реле напряжения отличается от стабилизатора своей основной функцией. Оно не выравнивает сетевое напряжение, а выполняет мгновенное отключение защищаемого участка в случае скачков напряжения в сторону увеличения или уменьшения. После того как напряжение в сети стабилизируется, участок автоматически вновь подключается к питанию. Повторное включение осуществляется с некоторой задержкой с помощью таймера, обеспечивая тем самым корректную работу электронной бытовой техники. Время задержки может быть отрегулировано и установлено в нужных пределах. Такие возможности прибора дают максимальный эффект при перекосах фаз, перегрузках, обрывах нейтрали и других аварийных ситуациях, происходящих с фазами.

Однофазное реле контроля обладает более компактными размерами по сравнению с любыми типами крупногабаритных стабилизаторов. Это позволяет устанавливать устройство непосредственно в щиток на DIN-рейку и быстро подключать необходимые провода. Стабилизатор же требует отдельного ящика, монтируемого возле щитка или врезки в действующую сеть при его установке внутри квартиры. По параметру быстродействия с реле напряжения могут сравниться лишь дорогие стабилизаторы симисторного типа. Кроме того, реле практически работают беззвучно, а стабилизаторы сильно шумят во время работы.

Статья понравилась?Добавьте её в свою соц.сеть и дайте оценку!

98 комментариевна “Реле напряжения. Как и когда подключать?”

Интересное название “Реле напруги”, звучит как сленговое))).

Спасибо за статью. Поучительно.

Это по-украински “напруга”, по-русски – напряжение

Да, раньше “напруга” была для меня как “общага”. Украинцы молодцы, пишут на своём, а не на иностранном. Хотя инструкция на русском.

Да ладно, а минусы кто какие знает у этих девайсов?

Спасибо за инструкцию.

Луче поставить стабилизатор напряжения http://intervolt.com.ua/chpto-9-kvt/volter-snpto-9u и напряжение будет в пределах нормы

Чем же ваш стабилизатор лучше? А если будет 380, он стабилизирует?

Если будет 380 В то уйдет в защиту. А до 325 В продержится без проблем.

Сергей, ты прав. Я об этом в статье упомянул. Можно сказать, что стабилизатор напряжения – продвинутый вариант реле напряжения, предохраняет потребителей от всяких проблем.

Назначение реле напряжения – как подушка безопасности в автомобиле. Лучше, чтобы было, но никогда не сработало)

В ФРГ надо заказывать реле такого типа. А в СНГ это все поделки братьев по разуму (китайцев).

Здравствуйте, Александр! Стал замечать, что в последнее время часто приходится менять лампочки (накаливания и энергосберегающие) как в квартире, так и на площадке. Обратился к другу и он замерил напряжение в розетке. Оно оказалось 247…249В. Т.е. на 13% выше номинального. Соответственно, кроме прямых затрат на приобретение лампочек возрастает и непроизводительное энергопотребление и затраты на его оплату. Обратился в упр. компанию, но 2 недели все остается по-прежнему, а лампочки продолжают перегорать. Лампочки еще пол беды – ведь в квартире много дорогостоящей электроники. Подскажите, пожалуйста, как быть. Прочитал несколько статей на сайте и понял, что Вы очень грамотный специалист и можете простым языком доходчиво объяснить сложные вещи.

Спасибо, Евгений, постараюсь объяснить, как решить эту проблему. Действительно, допустимое отклонение напряжения в быту – не более 5%, т.е. 11 Вольт, или 209…231Вольт. Корень проблемы – в неправильном распределении нагрузки по фазам, и лучший способ – устранить перекос фаз, проверив потребление по фазам и переподключить потребителей так, чтобы токи по фазам были примерно одинаковы. У Вас такое большое напряжение, как раз из-за перекоса фаз, о котором говорится в статье. То есть, у соседей по площадке, которые сидят на другой фазе, напряжение пониженное – на те же примерно 13%. И есть ещё одна фаза, где скорее всего напряжение укладывается в нормуэ Можно обратиться в энергосбытовую компанию, а можно решить проблему самостоятельно. Я вижу два пути решения. 1. Поставить стабилизатор напряжения . Его нужно подключить сразу после счетчика. На площадке его поставить проблематично, а если ставить в квартире – защитные автоматы подключать после стабилизатора. Что тоже проблематично, так как автоматов обычно 2-3, и стоят они в щитке на площадке. Чек на стабилизатор лучше сохранить, предъявив его при случае представителям энергоснабжающей организации, может ещё и денег по суду получится с них взять) 2. В Щит на площадке приходит 3 фазы, нужно померять напряжение на всех, и перейти на другую фазу, где напряжение в норме. Это должен делать опытный электрик, и желательно при этом обесточивать подъезд. Останется посочувствовать тем квартирам, которые останутся на повышенной фазе – у них после вашего переключения напряжение станет ещё выше. Напишите, как решили проблему!

{SOURCE}

Локальная защита

Локальная защита осуществляется в нескольких местах различными способами.

Розеточное реле

Чтобы защитить устройство (холодильник, телевизор, компьютер), достаточно приобрести реле и просто подключить его к розетке. Шаги следующие:

1. Вставить штепсельную вилку оборудования в реле.
2. Вставить реле в розетку.

Панель прибора может иметь элементы настройки или может быть запрограммирована на заводе. В этом случае вам больше ничего не нужно делать — только включить его и используйте.

Важно! Эти приборы не являются регуляторами напряжения. При необходимости его нужно приобрести отдельно

Если на устройстве есть панель настроек, она должна быть настроена правильно. Для настройки устанавливаются максимальные и минимальные рабочие параметры, указанные в паспорте устройства, подлежащего защите.

Вам это будет интересно Питание галогенных ламп 12 В

Прибор для розетки

Удлинитель

Защитное реле в виде удлинителя работает аналогичным образом. Разница лишь в количестве розеток — их несколько, что позволяет подключать несколько пользователей одновременно.

Разбираемся в реле напряжения на 40 А

Вольт контроллер, как говорят специалисты на реле, используется для защиты больших домов, а также промышленных комплексов. Изучать принципы действия необходимо на примере, мы выбрали в качестве такового прибор на 40 А.

Это устройство, предназначенное для защиты электросети, также необходимо как и автомат, но имеет несколько иное предназначение, а именно отслеживание текущего напряжения. Случайные перенапряжения принято считать основной причиной выхода из рабочего состояния дорогого оборудования, чувствительного к помехам сети. Ремонт поврежденной техники обходится хозяину недешево, ведь поломки по причине напряжения не включены в перечень гарантийных случаев.

Такие скачки крайне непродолжительны, всего доли секунд (максимум несколько секунд) до момента срабатывания защитного механизма подстанции. Этого короткого временного промежутка достаточно, чтобы выпалить всю технику. Чтобы представить проблему глобально, взгляните на свои розетки, сколько приборов включено в данный момент? Большинство из них «сгорит» при перепаде без реле напряжения.

Конструктивные особенности реле

Наружная конструкция

Рассматривать конструкцию лучше на живом рабочем примере. Мы выбрали 40 А реле РН-104, выпущенное Новатек Электро. Корпус, как и у большинства других приборов, предназначен для крепления на DIN рейку. Передняя панель имеет индикатор из трех сегментов, по которым можно определить, что в данный момент происходит с электросетью. Прибор имеет три регулятора и столько же клемм, являясь, при этом одним из простейших представителей своего класса электротехнических приборов.

Алгоритм подключения прибора выглядит так:

1. Подключается фаза от автомата.
2. Подключается ноль или второй автомат.
3. Подключается потребление или автоматы.

Выбор во втором и третьем пункте зависит от особенностей целевой электросети и того, строите ли вы сеть с нуля или улучшаете готовую. Подключение производится по краткой схеме отображенной на боку прибора.

Внутренняя конструкция

Если прибор разобрать, вы убедитесь, что конструкция не столь замысловата. По прибору без крышки можно кое-что понять о его сборке. Так, тонкая аккуратная пайка подскажет нам, что процесс обошелся без человеческого участия. Рекомендуем подбирать приборы, произведенные на предприятиях, где человек участвует лишь в тестовом этапе, а остальное делает производственная линия. Тогда процент потенциального брака заметно минимизируется.

По сути, данное реле являет собой две платы: силовую и управляющую. Первая представляет большое реле на 40 А, что позволяет работать прибору с нагрузками до 9 кВт. Его выводы припаяны к медным поводкам, выводящим соединение на винтовые клеммы.

Настройка реле

Производитель пошел навстречу клиенту и запрограммировал основные функции в форме вариативного меню:

• время реактивизации;
• нижний порог;
• верхний порог.

В данном случае настройка всех параметров производится потенциометром, который просто нужно покрутить и выставить цифру на индикаторе. Полноценные дисплейные индикаторы встречаются лишь на дорогих моделях, а небольшие цифровые установлены почти на все. Самой идеальной настройкой, считаются следующая:

• АПВ — 180 сек;
• нижний порог — 190;
• верхний порог — 245.

В данном приборе есть полезная функция гистерезиса в 5 вольт: при близких к пороговому значениях прибор не включается. Это помогает избавится от непрерывных отключений/включений, когда напряжение в сети колеблется на грани допустимого. В этом случае прибор вводит дополнительный «интеллектуальный» порог и не подключается до нормализации ситуации. Наличие данного функционала стоит уточнять для каждой модели отдельно. Мы считаем, что он очень полезен, потому стоит о нем позаботиться.

Также в качественном реле присутствует механизм контроля плавной просадки сети. Это происходит в момент включения крупных потребителей, вроде утюга, микроволновки, кондиционера. Электросеть квартиры в этот момент просаживается на 50 — 60 процентов, после чего так же плавно восстанавливается, процедура занимает от 8 до 12 сек. Умный прибор умеет распознавать такие моменты и не отключать сеть после включения чайника.

Разновидности реле регуляторов

Прежде, чем произвести самостоятельный ремонт устройства регулирования напряжения, необходимо учесть, что существует несколько типов регуляторов:

• внешние – повышают ремонтопригодность генератора
• встраиваемые – в пластину выпрямителя или щеточный узел
• регулирующие по минусу – появляется дополнительный провод
• регулирующие по плюсу – экономичная схема подключения
• для генераторов переменного тока – нет функции ограничения напряжения на обмотку возбуждения, так как она заложена в самом генераторе
• для генераторов постоянного тока – дополнительная опция отсечения АКБ при неработающем ДВС
• двухуровневые – морально устарели, применяются редко, регулировка пружинами и небольшим рычагом
• трехуровневые – дополнены специальной платой сравнивающего устройства и сигнализатором согласования
• многоуровневые – в схеме имеются 3 – 5 добавочных резисторов и система слежения
• транзисторные – в современных авто не используются
• релейные – улучшенная обратная связь
• релейно-транзисторные – универсальная схема
• микропроцессорные – небольшие габариты, плавные регулировки нижнего/верхнего порога срабатывания
• интегральные – встраиваются в щеткодержатели, поэтому заменяются после истирания щеток

Реле генераторов постоянного тока

Таким образом, схема подключения регулятора напряжения при эксплуатации генератора постоянного тока сложнее. Поскольку в стояночном режиме авто, когда ДВС заглушен, необходимо отключить генератор от АКБ.

При диагностике проверка реле происходит на выполнение трех его функций:

• отсечка аккумулятора во время стоянки машины
• ограничение максимального тока на выходе генератора
• регулировка напряжения для обмотки возбуждения

При любой неисправности требуется ремонт.

Реле генераторов переменного тока

В отличие от предыдущего случая диагностика своими руками регулятора генератора переменного тока немного проще. В конструкцию «автомобильной электростанции» уже заложена функция отсечки питания во время стоянки от АКБ. Остается проверить лишь напряжение на обмотке возбуждения и на выходе с генератора.

Если в машине стоит генератор тока переменного, его невозможно завести разгоном с горки. Так как остаточного намагничивания на возбуждающей обмотке здесь нет по умолчанию.

Встроенные и внешние регуляторы

Для автолюбителя важно знать, что измеряют и начинают регулировать напряжение реле в конкретном месте их установки. Поэтому встроенные модификации воздействуют непосредственно на генератор, а выносные «не знают» о его наличии в машине

Управление по «+» и «–»

В принципе схемы управления по «минусу» и «плюсу» отличаются лишь схемой подключения:

• при монтаже реле в разрыв «+» одна щетка подключается к «массе», другая к клемме регулятора
• если же подключить реле в разрыв «–», то одну щетку нужно подключить к «плюсу», другую к регулятору

Однако в последнем случае появится еще один провод, поскольку реле напряжения является устройством активного типа. Для него необходимо индивидуальное питание, поэтому «+» нужно подвести отдельно.

Двухуровневые

На начальном этапе в машинах устанавливались механические двухуровневые регуляторы напряжения с простым принципом действия:

• через реле проходит электрический ток
• возникающее магнитное поле притягивает рычаг
• сравнивающим устройством служит пружина с заданным усилием
• при увеличении напряжения контакты размыкаются
• на возбуждающую обмотку поступает меньший ток

Использовались механические двухуровневые реле в автомобилях ВАЗ 21099. Основным минусом являлась работа с повышенным износом механических элементов. Поэтому на смену этим приборам пришли электронные (бесконтактные) реле напряжения:

• делитель напряжения собран из резисторов
• стабилитрон является задающим устройством

Сложная схема соединения и недостаточно эффективный контроль напряжения привели к снижению спроса на эти приборы.

Трехуровневые

Однако двухуровневые регуляторы, в свою очередь, так же уступили позиции более совершенным трехуровневым и многоуровневым приборам:

• напряжение выходит с генератора на специальную схему через делитель
• информация обрабатывается, действительное напряжение сравнивается с минимальным и максимальным пороговым значением
• сигнал рассогласования регулирует силу тока, поступающего на возбуждающую обмотку

Более совершенными считаются реле с частотной модуляцией – в них нет привычных сопротивлений, зато увеличена частота срабатывания ключа электронного. Управление осуществляется логическими схемами.

Как подключить реле напряжения

Ставится реле защиты напряжения после вводного автомата, до счетчика. В этом случае под защитой будет и сам счетчик. Если такой возможности нет, то реле напряжение монтируется после электросчетчика и после автомата. Ставят реле защиты в квартирном или домовом электрощите на din-рейку.

Схема подключения реле напряжения при мощности нагрузки больше 7 кВт с магнитным пускателем

Перед монтажом защиты от перенапряжения, напряжение сети должно быть отключено вводным автоматом. Реле не защищено от токов короткого замыкания, поэтому автомат стоящий перед реле защиты от перенапряжений должен быть рассчитан на ток, на порядок ниже чем ток реле напряжения. Допустим если автомат имеет номинальный ток 40 А, тогда реле защиты должно иметь номинальный ток не ниже чем 50 А.

Схема подключения однофазных реле напряжений в трехфазной сети

Фаза с нижней клеммы автомата подключается отдельным проводом к клемме L реле. К клемме N реле подключают нулевой провод, идущий со счетчика. Клемм нулевого провода N может быть две, они внутри соединены вместе. Это сделано для удобства подключения.

Фазовый провод который раньше был подключен на нижние контакты автоматического выключателя (нагрузка), подключается к выходу реле напряжения через контакты. Если нагрузка меньше 7 кВт, тогда можно использовать внутренние контакты реле напряжения.

При более высокой мощности ставят магнитный пускатель или контактор, катушки которых подключаются через контакты реле напряжения. Для надежности и увеличения срока службы контактов реле напряжения рекомендуется ставить магнитный пускатель и для небольших мощностей. Трехфазное реле защиты напряжения защищает каждую фазу от перенапряжения.

Схема подключения трехфазных реле напряжения в трехфазной сети с магнитным пускателем

При трехфазной сети фазы L1, L2, L3 с нижних клемм трехфазного автомата подключают к трехфазным клемма реле напряжения, а напряжение для катушки магнитного пускателя берется с любых контактов реле защиты напряжения. Также желательно установить байпас, чтобы можно было подать напряжение на нагрузки в случае отказа реле напряжения.
