Установка и подключение розетки с выключателями в одном корпусе

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

• частые повреждения;
• отсутствие защиты для кабеля (если не убирать в специальные приспособления);
• опасность удара током при отхождении контактов;
• быстрое изнашивание креплений.

Стоимость на популярные модели

От розеток подобных блоков запитывали в основном пылесос для кратковременной уборки помещений.

Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.

Так делать не рекомендуется.

Помимо этого, существуют и другие достоинства такого блока: при необходимости можно легко перенести блок в другое место, при этом не нужно прокладывать две отдельных проводки; нет необходимости по отдельности вымерять высоту установки розетки и выключателя , так как оба устройства совмещены в одном корпусе; благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения; совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных. Повышение уровня безопасности, поскольку в случае возникновения значительных перегрузок в питающей электросети или короткого замыкания, снижается риск возгорания.

См. также: На какой глубине прокладывают электрокабель

Для этого будет достаточно поменять местами жилы, которые подключены к контактам выключателя. Ноль и заземляющий проводник берутся в распредкоробке с контактов, к которым подсоединена розетка в блоке. Подключение заземления и нуля, которые выходят из распределителя, осуществляется только к розетке. У них только общая фаза.

Иногда может присутствовать дополнительная третья жила, которая является заземлением. Начинать нужно с центральной. К нулю подключены 3 провода от лампочек. Устанавливаются в разных местах длинных коридоров или проходов, на лестницах, разных этажах и др.

При нагреве воды, как бытовой прибор, он может иметь мощность до Вт. Подключение заземления и нуля, которые выходят из распределителя, осуществляется только к розетке. Выключатель оснащён индикатором, что позволяет легко обнаружить его местонахождение в темноте. Как они подключаются к лампам, видно на рисунке.

Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку. Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
• Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

• Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
• Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
• Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

• фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
• два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
3. Нулевые провода соединяются между собой;
4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Видео: схема соединения выключателя и розетки в коробке

Источник

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Преимущества и недостатки

Спрос на комбинированные устройства обусловлен не только стремлением увеличить количество розеток. Совмещенные модификации отличаются несколькими преимуществами:

• уменьшение количества проводников – понадобится два кабеля от щитка и проводов в количестве, равном клавишам выключателя;
• сокращение времени на организацию проводки – все проводники находятся в общей штробе;
• отсутствие необходимости дополнительного штробления;
• простота монтажа;
• удобство управления освещением и пользования бытовой техникой.

К минусам конструкций можно отнести:

• высокую стоимость в сравнении с одиночными элементами;
• замену всего блока при поломке одного узла;
• повышенная нагрузка на провода питания;
• ограниченность расположения.

Вилки и шнуры массивной техники затрудняют использование выключателя.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Важно к важному

Сборный тип двойных розеток немного сложнее установить.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Главное, попытайтесь разобраться в этой самой простой схеме.

Для фиксации понадобиться специальная коробка, для установки в неё устройства.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Затем на полтора см очищаются от изоляции. Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке.

Конструктивные особенности прибора

Подготовленные подрозетники и выведенные провода Особенности установки розетки в кирпичную стену Кирпичная кладка имеет свои особенности. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже.

Самое главное, чтобы они друг другу не мешали. Она составляет от 15 до 20 см. По застывании припоя в раструб колпачка выдавливают силикон. От этого в конечном счете зависит вся сложность работ.

Правила безопасности и соединения проводников, выбор сечения кабеля

Обычно они идут наборами кругов с различным диаметром. Делать нужно именно в такой последовательности. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см. Накладные розетки и особенности их монтажа Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции.

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании если здание проседает или его поведет. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе

Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей.

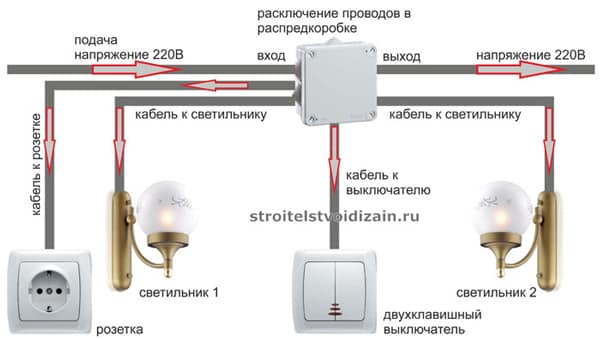

Как подключить розетки. Схема подключения трёх и более розеток.

Подключение выключателей и розеток

Подключение розетки

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

• Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
• Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
• Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

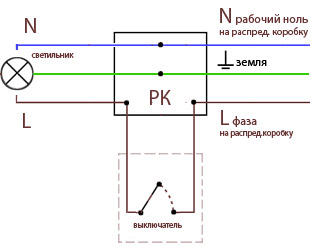

Подключение выключателя

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Разновидности

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

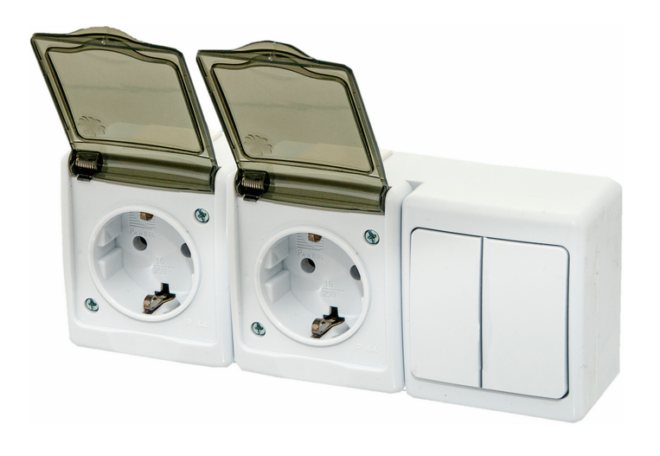

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Технические требования к установке розеток и выключателей в квартире

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

• распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
• две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
• розетка внутренней установки;
• выключатель внутренней установки с одной клавишей;
• осветительный прибор;
• набор отвёрток (плоская и крестообразная);
• нож или стриппер для снятия изоляции с жил;
• пассатижи с изолированными ручками;
• зажимы или изоляционная лента;
• индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Подготовительные работы, разборка приобретённого блока

Перед началом работ необходимо убедиться в том, что напряжение снято, а вводной автомат выключен. Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни. Не стоит забывать о правилах техники безопасности.

Подобные блоки «выключатель-розетка» могут отличаться один от другого количеством клавиш, которое варьируется от одной до трёх. Суть подключения от этого кардинально не изменится, поэтому сегодня будет рассмотрена коммутация на примере одноклавишного выключателя. Поняв принцип монтажа, домашний мастер легко разберётся и с большим количеством выключателей.

Так выглядит блок «розетка-выключатель», который сначала требуется разобрать

Первым делом необходимо удалить все элементы, фиксирующие внешнюю декоративную накладку, которая не даст добраться до контактов. Делается это следующим образом. Выворачивается винт из центра розетки, после чего демонтируется клавиша выключателя. Если её не получается снять вручную, можно аккуратно поддеть край тонкой отвёрткой или ножом. Под клавишей есть небольшая пластиковая пластина, которая держится на защёлках. Её также следует убрать.

Удаляются все элементы, препятствующие снятию декоративной накладки

Разборка внутренней части

Далее нужно вытащить выключатель и розетку из корпуса, который играет ту же роль, что и «стакан» при монтаже обычных точек. Для этого выворачиваются 4 фиксирующих винта. И вот здесь есть один нюанс. Полностью их выкручивать не нужно. Достаточно лишь немного ослабить. Дело в том, что если винты (саморезы) вывернуть полностью, то при сборке это может создать определённые неудобства. Да и тратить время на ненужную работу вряд ли кому-то захочется.

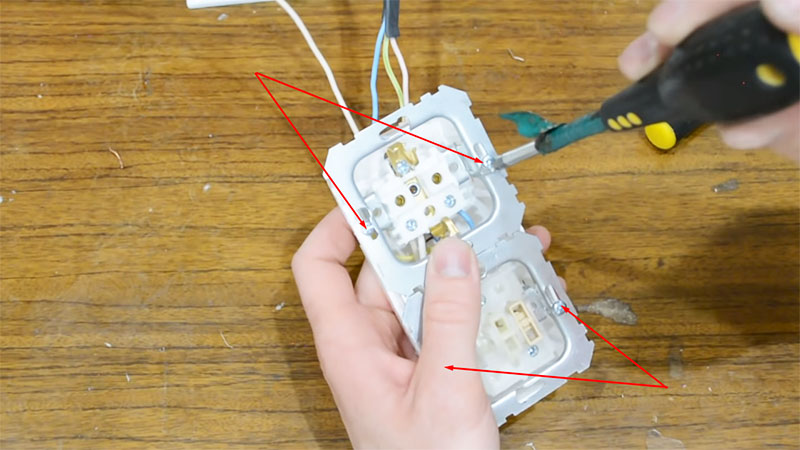

Винты, фиксирующие выключатель и розетку, нужно немного ослабить

После того, как фиксирующие винты будут ослаблены, розетка, как и выключатель, легко вытаскиваются из коробки. Их нужно только немного повернуть.

Поворот розетки и выключателя позволят легко извлечь их из коробки

Схемы подключения своими руками

Электророзетка

Может выполняться в двух вариантах

1. Если просто меняется вышедшая из строя розетка на новую, она сначала демонтируется, а затем в имеющийся подрозетник устанавливается уже новое устройство.
2. Монтируется с нуля там, где её никогда не было.

подключение

1. Выбирается место. В квартире можно действовать по своему усмотрению (хотя и не рекомендуется устанавливать её ниже 30 см от пола), в учреждениях и на предприятиях надо руководствоваться ГОСТом и ПУЭ. Например, на предприятиях общественного питания розетки должны находиться на высоте не ниже 130 см от пола.
2. Для внешней розетки на стену устанавливается изолирующая пластина из полистирола, генитакса или других негорючих и теплоизолирующих материалов. Без этого эксплуатация прибора на деревянных стенах или на отделанных горючим материалом категорически запрещена!
3. Для внутренней делается выемка под посадочное гнездо. Объём из стены выбирается перфоратором. Другой вариант – использование дрели с победитовым сверлом, молотка и зубила. Сначала по контуру гнезда высверливается сплошной ряд отверстий, затем аккуратно зубилом выбиваются перемычки между ними и центральная часть будущего углубления. Если стена отделана плиткой, нужно использовать алмазную коронку или фрезу для вырезания в ней отверстия нужного диаметра.
4. Штробится канавка под электропровод.
5. В подготовленное посадочное гнездо устанавливается подрозетник. Делается это с помощью дюбелей, саморезов или другим способом. Возможно крепление его на цементный или гипсовый раствор. Если же розетка устанавливается в стену, отделанную гипсокартоном, ДСП или фанерой, используются прижимные винты (как установить розетку в гипсокартоне?).
6. Прокладывается провод. Одним концом он крепится к розетке, другим – к распределительному щиту или коробке. В крайнем случае он может быть сращён с отрезком уже подключённого кабеля.
7. При подключении проводов нужно следить, чтобы фаза была подана на один контакт (обычно слева), ноль – на второй (обычно – справа), а заземление (если оно предусмотрено) подавалась на центральное соединение.
8. Механизм розетки крепится в подрозетнике.
9. После проверки правильности подключения устанавливается верхняя декоративная крышка.

Совет
При монтаже компьютерных розеток витые пары перед установкой не зачищаются. Они всегда под небольшим, но напряжением, их преждевременная зачистка может повредить оборудование.

Несколько приборов

соединены между собой приборы должны быть строго параллельно.
Совет
В группе розеток заземление должно вестись от общей точки к каждому прибору отдельно. Это необходимо, чтобы при отгорании провода на одной электророзетке все остальные не остались без заземления.
