Как провести домофон в квартиру

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОЗАМКОВ К ВИДЕОДОМОФОНУ

Вообще-то, с видеодомофоном можно устанавливать замки двух типов:

• электромагнитные;
• электромеханические.

За подробной информацией об их достоинствах, недостатках и особенностях монтажа – на эту страницу.

Принципиальное различие между магнитными и механическими электрозамками – в способе управления. Первые закрыты при наличии напряжения и отрываются при его снятии. Вторые отпираются при подаче кратковременного электрического импульса.

То есть для работы с электромагнитными замками панель должна держать цепь замкнутой и размыкать ее только для открывания, а с электромеханическими – наоборот.

На практике чаще встречается второй вариант, то есть проблем для установки видеодомофона с электромеханическим замком проблем не возникает, а с магнитным нужно помудрить. Для того, чтобы не городить самостоятельно схемы для инвертирования управляющего сигнала нужно купить контроллер.

КОГДА НУЖЕН КОНТРОЛЛЕР

Во-первых, для того, чтобы подключить электромагнитный замок к вызывной панели с нормально разомкнутыми контактами. Для этого достаточно приобрести электромагнитный замок со встроенной платой электроники. В этом случае питание на него подается отдельно, а клеммы вызывной панели подключаются к входу контроллера.

Но не забывайте, хозяева как-то должны попадать в квартиру, особенно, когда дома никого нет . Это можно реализовать двумя способами:

• установить электромеханический замок и открывать его с внешней стороны ключом;
• использовать считыватель Touch Memory или Proximity и брелоки или карты к нему (для любых типов электрозамков).

Кроме того, нужно и покидать помещение. В первом случае, опять же, проще – самовзводные замки имеют специальную разблокирующую запирающий механизм кнопку. Иначе нужно устанавливать кнопку «выход» и подключать ее к контроллеру.

На приведенном фото – контроллер ML-194. Его возможностей вполне достаточно для домашнего видеодомофона. Контроллер обладает встроенной памятью, позволяющей хранить до 500 кодов ключей.

Программирование производится с помощью мастер ключа. Обладает защитой от неправильного подключения питания, так называемая «защита от дураков».

Устройство автоматически определяет тип кнопки выхода: нормально замкнутая или разомкнутая. Но нужно учесть, что при использовании контроллера управляющие контакты вызывной панели также подключаются к нему. В данном случае параллельно кнопке выхода. Поэтому состояния ее контактов должны соответствовать режиму работы реле панели.

Возможные неисправности видеодомофонов и их решение

Какой бы совершенной ни была бы модель видеодомофона, у нее обязательно возникают неисправности. В зависимости от причины их появления, может понадобиться или простая чистка компонентов или поход в сервисный центр.

1. Нет картинки с камеры. Это может означать как поломку, так и засор. Сначала нужно проверить состояние защитного стекла вызывной панели, затем убедиться в отсутствии электромагнитного поля помех.
2. Микрофон плохо передает звук. Самая частая причина — загрязнения. Решетку чистят. Если не помогает, стоит проверить состояние пайки контактов на плате, а также сопротивление катушки микрофона.
3. Не работает замок электромагнитного типа. Причина может заключаться в смещении устройства и изменении силы трения между контактами.
4. Видеодомофон не работает, нет изображения на мониторе. Дело может быть как в обрыве кабеля, так и в полном выходе матрицы из строя.
5. Реле не открывает замок электромеханического типа. Нужно почистить узел, проверить контакты. Если не помогает, придется тестировать катушку и тщательно удалять ржавчину на металлических элементах.
6. Код не набирается, не работает звонок. Причина в обрыве кабеля, нарушении контактов. Рекомендуется проверить вызывную панель, при необходимости заменить кнопку.

Как ни странно, неисправности домофона возникают гораздо реже, чем с идентификационными картами или ключами. Если последние не срабатывают, стоит почистить контактные площадки. Это делается спиртом, как на ключах, так и модуле идентификации. Но если не срабатывает бесконтактная карта — скорее всего, у нее сломана внутренняя антенна и ключ подлежит полной замене.

Специалисты по установке

Во времена развития технологий и оборудования совершенствуются и компании, которые занимаются установкой и обслуживанием современной техники.

Чтобы не стать жертвой некачественной работы, придется все же потратить часть времени для изучения отзывов о предполагаемом исполнителе. При возможности посмотреть фотографии сданных объектов, можно позвонить и поинтересоваться ценами на видеодомофон с установкой. Услышав консультацию, постараться оценить профессионализм сотрудников, не стоит стесняться задавать различные вопросы, так как дело касается собственное безопасности.

Если есть знакомые или друзья, которые уже пользуются данной системой, то можно поинтересоваться, сколько стоит установка видеодомофона и сравнить цену с предложением разных фирм. Ориентировочно встречается следующая стоимость работ:

• Установка вызывной панели у квартирной двери – 7000 рублей и выше;
• Для частных домов – 10 000 рублей и выше;
• Для офисов – 18 000 рублей и выше.

Также актуально поинтересоваться видением специалистов, как установить видеодомофон более компактно и правильно, где расположить основные и дополнительные компоненты системы. А уже потом сопоставить полученную информацию и создать оптимальный вариант, который будет удобен абоненту и практичен с точки зрения профессионалов. В процессе монтажа лучше будет ознакомиться с маршрутом, по которому проложен кабель для подключения видеодомофона, чтобы при возможном ремонте или других работах со стенами, не повредить его и нарушить сигнал.

Когда все составляющие соединены между собой, необходимо проверить работоспособность всей системы, подав в нее питание. Вызывная панель видеодомофона должна отправить сигнал на монитор после нажатия на кнопку звонка. Звуковое сопровождение при этом оповестит владельца квартиры, монитор становится активным и на нем отображается картинка с камеры. Если есть дополнительные подсоединения в виде еще одной камеры, следует сразу же проверить ее, переключив режим просмотра на мониторе. Следующим шагом проверки будет аудио сигнал, стоит уточнить у человека за дверью, насколько хорошее качество звука и его громкость, в ответ самостоятельно оценить те же параметры, но уже со стороны монитора.

Специалист, выполнявший установку видеодомофона, обязан продемонстрировать полную работу всей системы со всеми дополнительными компонентами, если они имеют место быть. В случае каких-либо неисправностей или плохого качества изображения необходимо устранить дефект.

Беспроводная система

При самостоятельной установке дополнительной видеокамеры к домофону удачным решением будет использовать беспроводные технологии. Такие системы оборудованы модулем, который посредством микроволн выполняет передачу видео на расстояние до 50 метров. При этом не надо задумываться о прокладке кабелей и сложных в исполнении процессах.

FalconEyeFE-35WI — модель цветного видеодомофона, обладающая беспроводными свойствами. Помимо этого, устройство имеет функцию записи видео и фото на карту памяти. Подключить к нему возможно до 4 видеокамер из специальной серии производителя. В стандартный комплект домофона входит монитор и беспроводная панель вызова. Все остальные элементы необходимо приобретать дополнительно.

Виды домофонных кодовых ключей и принцип их работы

Домофонные кодовые ключи можно условно разделить на два типа: контактные и бесконтактные. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Внутрь такого ключа впаивался резистор определенного номинала. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.

Если падение укладывалось в заданные параметры – дверь открывалась. Изготовить такой ключ могла не только фирма обслуживающая домофон, но и любой человек, имеющий базовые знания электротехники. Поэтому на смену аналоговым ключам быстро пришли чипы, передающие последовательный двоичный код. У таких ключей количество возможных комбинаций определяется числом передаваемых двоичных разрядов.

Цифровые ключи контактного типа могут быть изготовлены на основе чипов разных фирм. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. В зависимости от модели микрочипа, ключи имеют разный объем памяти и позволяют получить разное количество числовых комбинаций.

В последнее время многие домофоны комплектуются бесконтактными считывающими устройствами. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу. Устройства связываются между собой на частотах в несколько десятков или сотен килогерц. Радиус действия такой «радиоаппаратуры» не превышает нескольких сантиметров. Поэтому возможность перехвата радиообмена является маловероятной.

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления  электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

• Домофонная трубка
• Вызывная панель
• Электромеханический замок
• Блок питания или заменяющий его БУЗ
• Считыватель
• Контроллер
• Доводчик для двери
• Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

• Оконцовка для множественных проводов
• Трубки с термоусадкой различных размеров
• Обычная лента для изоляции
• Клеммники
• Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Этапы монтажа домофона

Прежде всего, нужно определить, в каком месте будет стоять та или иная функциональная часть домофона. Далее выполняются следующие операции:

проводится расчет проводника с запасом – позволяет беспрепятственно осуществить требуемые соединения;
выполняются штробы на стенах или потолке, прорезают канавки в деревянных конструкциях под кабель;
если поверхность позволяет, в ней нужно выполнить такую глубину штробы, в которую поместится защитный гофрированный шланг для проводника. При прокладке кабеля по металлическим конструкциям нужно обязательно ставить защитную трубку;
непосредственная установка оборудования. Сначала проводится врезка замка. При его установке в стальной двери могут возникнуть определенные трудности, решить которые поможет квалифицированный специалист;
установка источников электропитания. Как правило, на данном этапе рекомендуется обратиться за помощью к специалисту. Впрочем, имея элементарные знания в электрике, можно решить проблему своими силами. При монтаже домофона для квартиры блок питания устанавливается в щитке – в подъезде. В частном доме для этих целей отводится место, защищенное от атмосферных осадков. Если щиток будет накладным, для него выполняется надежное крепление. Скрытые, врезные щитки «прячут» в стенах, для чего заранее выполняется ниша по размеру коробки.
объединение всех частей видеодомофона в единую систему. По каждому элементу проводится коммутация видео системы, подключаются проводники, оборудование устанавливается на подготовленные заранее места

Важно проводить все работы аккуратно, внимательно, чтобы не пришлось переделывать всю систему заново;
штробы, в которых проложен кабель, замазывают, восстанавливают отделочные элементы.

В конечном итоге, после монтажных работ остается только проверить работоспособность видеодомофона.

Подключение видеодомофона к подъездному домофону с электрозамком

Для того чтобы не сделать ошибку с проводами, имеется информация с нумерацией. Без нее крайне трудно разобраться в подключении, разные сигналы можно запросто перепутать, установив не с тем кабелем.

Подключение осуществляется по указателям и соединениям разного цвета. Каждый кабель промаркирован, для исключения ошибок при подключении, по ним осуществляется определение места, по которому идет подсоединение к общему управлению домофоном. Цифра один осуществляет контроль за аудио от вызывной панели. Цифра два отвечает за общее питание. Тройка – плюс 12 вольт. Цифрой четыре контролируется видео прием.

схема подключения видеодомофона с электромеханическим замком к подъездному

Система видеодомофона в своем составе может иметь электромеханический замок, способный открывать дверь, в той же степени что и классическая версия без панели с видео. Чтобы подключить замок, нужно произвести ряд действий:

• Один конец кабеля подсоединяется к электрозамку;
• Другой конец подсоединяется к общему блоку питная;
• Блок питания подключается к электромеханическому замку вторым проводом.

Пользоваться таким замком не трудно. Посетитель при помощи видео панели звонит владельцу, он появляется в виде изображения на другой панели. После окончания разговора посетитель повторно наживает на кнопку, после чего дверь открывается, панель отключается и можно спокойно заходить в здание.

Таким же способом осуществляется подключение второй вызывной панели.

Управление происходит между двумя видеопанелями и замками синхронизировано. В подъезде осуществляется установка одной из панелей, другая ставится около входной двери владельца.

Есть другие способы установки видеодомофона с подключением к подъездному домофону:

• Вместо использования сразу двух электромеханических замков можно установить один, либо вовсе обойтись без них. В таком случае два кабеля, идущие от панели к замку, изолируют и применяют.
• Могут быть варианты, когда используют вместо панелей вызова простую видеокамеру:
  • В таком случае после нажатия кнопки, расположенной на домофоне, один раз, идет переход на первую видео панель.
  • После такого перехода владелец с посетителем будет общаться через трубку, применяя аудиоканал.
  • При нажатии на следующую кнопку, начинает использоваться второй канал, где можно осматривать изображение (как правило, используется в узких коридорных проходах).
• На входе в помещение имеется дверь с первым экраном и замком:
  • Гость жмет на кнопку, после окончания связи дверь автоматически открывается.
  • Посетитель заходит внутрь подъезда.
  • Идет переключение на другую панель, к которой подключена видеокамера, висящая в коридоре, с нее сигнал поступает к владельцу.

В том случае, если ко второй линии не подсоединять панель вызова, видеокамеру, либо электромеханический замок, домофон будет применять, как простой одноканальный с видео панелью.

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

• беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
• цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Устройство домашнего домофона

Главными элементами системы, позволяющей общаться между собой хозяину дома и гостю, стоящему у ворот, считаются:

• вызывное устройство, прикрепляемое в месте входа на территорию дома;
• запирающий замок, устанавливаемый на входных воротах;
• переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
• блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.

  Видеодомофон подключается к вызывной панели четырёхжильным кабелем, все остальные элементы требуют по два провода

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

• электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;
• электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

В частных домах принято устанавливать электромеханические замки, которые не оставляют дверь открытой при отключении электричества.

Электромеханический замок остаётся закрытым при отключении питания

Однако даже на электромеханический замок нельзя полагаться полностью. Это устройство для запирания ворот, как и любой механизм, может поломаться. Поэтому его следует периодически смазывать и регулировать. Если за состоянием электромеханического замка не следить, то он выйдет из строя гораздо быстрее электромагнитного устройства.

Поэтапное подключение аудиодомофона

Установку электронной системы начинают внутри помещения, а затем переходят на улицу. Пошагово подключение домофона представляет собой следующую работу:

1. Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
2. В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.

   Трубка домофона обычно размещается около входной двери

3. Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
4. Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.

   Вызывная панель устанавливается на высоте 1,7 метра от земли и крепится к стене саморезами

5. Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».

   Провода следует укладывать в кабель-каналы, а в месте перехода через дверной косяк — в металлорукаве

6. К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.

Подключение электронного замка к домофону

В цифровых домофонах передача сигнального звонка осуществляется через двухпроводную линию. Блок питания для видеодомофона Современные системы реализуют сразу три типа распределения питания: с одним питающим кабелем, с блоком преобразования внутри переговорного устройства или внутреннего монитора; с одним внешним блоком питания, располагаемым внутри помещения; с отдельным блоком преобразования, к которому подключается вызывная панель или электромагнитный, электромеханический замок. В этот момент контроллер запоминает номер ключа. Это идеальный вариант для общественного учреждения, чтобы люди могли выйти. Закладка проводов при монтаже видеодомофона В случае, если отдельные составляющие системы предусматривают вкладную установку — под них выбивают соответствующие углубления в стенах, вырезы в дверной коробке и другие достаточные по размеру места. Данный провод обладает несколькими парами проводников с одной жилой. Электромагнитный замок разблокируется при отключении питания. Принцип действия электромеханического замка основан на перемещении ригеля, который удерживает дверь в запертом состоянии. Цветные модели снабжены экраном размером диагонали от 10 см и трубкой или кнопкой громкой связи для ответа на вызов. Специфика работы замка данного типа заключается в перемещении ригеля, удерживающего дверь в закрытом положении. При отключении питания он остается в закрытом состоянии.

Подбор оборудования для комплекта

Сейчас наиболее часто производится подключение цифрового домофона с электромагнитным замком. БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка. Не стоит покупать кабель пятой категории, предназначенный для высокочастотного сигнала. Электромеханический замок имеет кнопку ручного открытия, поэтому злоумышленники могут войти незамеченными, перегнувшись через калитку или дотянувшись до кнопки через щели в полотне Электромагнитный замок Замок электромагнитного действия предназначен для закрытия двери или калитки и держит их закрытыми посредством мощной электромагнитной платы, притягивающей к себе стальную пластинку, установленную на двери или калитке.

Замок Выбор замка зависит от желаемого функционала. Кабель КСПВ хорошо подходит для аудиодомофонов.

Ответ на вопрос, как подключить видеодомофон, обязательно должен содержать информацию об удобном месте монтажа вызывной панели. Единственное, о чем нужно помнить — это о полярности вызывной панели домофона, электрозамка и трубки квартиры. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Монтаж видеодомофона своими руками на примере

Конструкция домофона

В самом простом варианте с монитора можно увидеть посетителя и поговорить с ним, но чтобы пропустить его, придётся подойти к калитке Устройство домашнего домофона Видеодомофоны пользуются большой популярностью среди владельцев частных домов. Этого делать ни в коем случае нельзя, поскольку мощный импульс тока, возникающий при срабатывании электромагнита, рано или поздно полностью выведет домофон из строя. Современные устройства допускают работу вызывной панели с электрозамком на расстоянии до 50 метров от абонентского терминала. Она питается от электрической цепи и передает видео и аудио сигнал на монитор видеодомофона при помощи коаксиального кабеля. В настоящее время рынок насыщен значительным количеством устройств, предоставляющих возможности удаленного доступа в помещения. Подключение и наладка Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Данный блок должен устанавливаться в щиток подъезда. Выбрать определенный тип можно отталкиваясь от конструкции двери и её техническим возможностям. Это идеальный вариант для общественного учреждения, чтобы люди могли выйти. Установка Необходимо выбрать места для подключения видеодомофона и вызывной панели и установить их. Цветной домофон с электрозамком

Типовые схемы подключения

Такое решение подходит не только для многоквартирных домов, все чаще практикуется установка домофона в частном доме, причем именно в видеоисполнении. Благодаря этому удается управлять доступом во двор, не покидая уютного жилого помещения. Такая несложная охранная система будет оценена по достоинству зимой, когда выходить на улицу нет никакого желания.

Обращаем внимание, что в стандартные комплекты оборудования могут входить считыватели ключей, позволяющие всем членам вашей семьи пройти в дом, не беспокоя лишними звонками. Именно такая схема применяется и при установке видеодомофонов в многоквартирных домах

Но если у вас есть охрана или обслуживающий персонал, можно установить упрощенную схему, которая обеспечит только видеосвязь и возможность открывания двери по команде.

Для наиболее простых вариаций устройств применяется несложная схема подключения следующего типа:

В эту схему подключения видеодомофона не включены считыватели ключей, поэтому в основном она используется только для установки в частных домах. Открыть въездные ворота или калитку можно будет только при помощи нажатия кнопки у монитора. Но стоить такой комплект будет существенно дешевле.

В многоквартирных домах обычно реализуют более сложную схему подключения домофона с применением контроллеров:

Подобная схема более практична и удобна. Она позволяет обеспечить доступ на контролируемую территорию всем, у кого есть соответствующий электронный ключ. При этом для такого домофона схема подключения практически не усложняется. Электронный блок управления с контроллером имеет четкую и интуитивно понятную маркировку, объясняющую, к каким разъемам подключается соответствующее оборудование.

Схемы подключения БУЗ и электромеханического замка

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

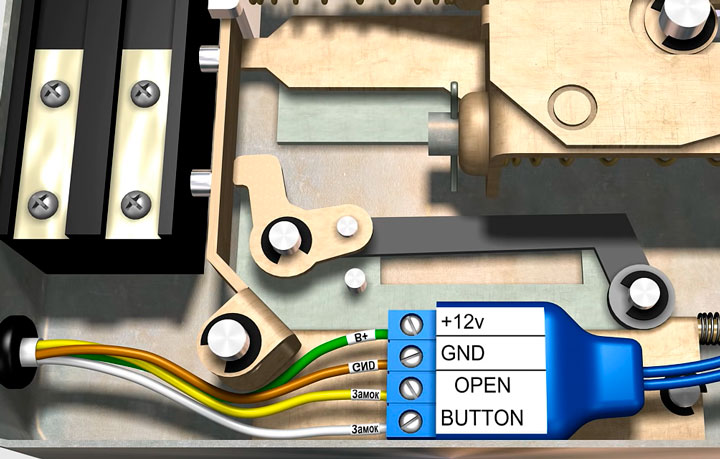

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

Второй вывод “замок” подается напрямую на электромагнитную катушку дверного замка.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы — это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.

https://youtube.com/watch?v=BLLM8TvWZLk%3F

Источники — cable.ru, Кабель.РФ

Как подключить видеодомофон?

Работа покажется несложной, если у мастера уже есть опыт обустройства каких-либо электрических коммуникаций. В этом случае работу можно провести самостоятельно. Перед тем как подключить видеодомофон, необходимо тщательно изучить инструкцию производителя.

Все рекомендации надо строго соблюдать, в противном случае можно получить «сюрпризы» — искажение звука и изображения, или полное их отсутствие. Худшие последствия — выход из строя монитора и камеры панели вызова. Цифровые видеодомофоны, в отличие от аналоговых устройств, имеют защиту от подобных ошибок, но любых оплошностей все же лучше избегать.

Располагают элементы по собственному усмотрению. Например, блоки питания ставят там, где максимально удобно хозяевам: без удлинителей или с ними. Перед началом монтажных работ определяют оптимальные места для установки частей оборудования. Затем приступают к основной работе.

Прокладка кабеля

Кабель нарезают на куски, учитывая то, что надо оставить дополнительные участки для максимально удобного соединения (150-200 мм).

1. В местах, предназначенных для монтажа внутри дома, удаляют отделочные материалы, затем проделывают штробы для укладки кабеля.
2. Чтобы обеспечить необходимую защиту, кабели укладывают в гофрированные трубы, которые облегчат работы, если проводку придется заменить.

Если в зоне работы находятся какие-либо металлические конструкции, то защита проводки кабель-каналом или пластиковой трубой превращается в обязательный этап. Железные ворота являются противопоказанием для монтажа панели. Линию домофона обязательно помещают в отдельный канал, сделанный из ПНД труб: армированных или неармированных.

Монтаж оборудования

Сначала врезают замок. Эту часть работы можно сделать самостоятельно, однако приглашение мастера ускорит процесс.

1. Второй шаг — размещение источников питания. Отдельный трансформатор для соединения с панелью вызова и подключения внешних камер устанавливают в зависимости от здания. Как правило, внутри дома для этого находят место, защищенное от влаги, потом монтируют короб с закрывающейся дверцей. В многоквартирном здании блок устанавливают в подъездный щиток.
2. Подготавливают места для элементов системы. При врезном способе установки в стенах, дверной коробке выбивают или вырезают отверстия, соответствующие размерам корпуса устройств. Если используется накладной монтаж, то отмечают точки для крепежных элементов, затем сверлят отверстия, но на этом этапе приборы еще не монтируют и не подключают.

После завершения подготовки все устройства по очереди соединяют в цепь, затем фиксируют приборы на «законных» местах. Завершение операции — закапывание траншеи, заделывание штроб гипсовой штукатуркой или цементным раствором, восстановление отделки. Последний этап — проверка работоспособности видеодомофона.

Настройка оборудования

Вопрос о том, как подключить видеодомофон, не единственный. Если все элементы функционируют нормально, то следующим шагом становится настройка системы. В отличие от схем подключения и маркировки проводников, здесь стандартов не существует. Программное обеспечение сильно отличается не только у всех производителей. Свои опции предусмотрены для разных моделей одной фирмы. Однако существует несколько функций, без которых не обходится ни один видеодомофон. Среди них:

• настройка даты и времени;
• установка языка интерфейса;
• изменение качества изображения и видео;
• установка режима ожидания перед началом записи;
• настройка оптимизации свободного места модуля памяти.

Операцию трудно назвать сверхсложной, так как подключить видеодомофон под силу практически любому мастеру, имеющему необходимые навыки, знающему правила подключения электроприборов. Но чтобы познакомиться с работой, увидеть со стороны, как нужно действовать в «домофонном» случае, лучше посмотреть наглядное и максимально подробное пособие. Например, много хороших отзывов заслужило следующее видео:

Заключение

Чтобы правильно смонтировать все имеющиеся системы в домофоне следует схематично нарисовать схему сочленений на бумаги, руководствуясь рекомендациями, указанными в тех. паспорте на конкретный тип устройства.

Работу можно серьезно упростить, если уяснить, что к электромагнитному запирающему устройству пойдут провод питания и кабель от устройства вызова абонента.

Основным различием между стандартов домофоном и устройством способным принимать видео сигнал состоит исключительно в том, что внутрь домовладения — отходят пара кабелей: 2-х жильный необходим для трубки и коаксиальный нужный для передачи видеосигнала.

Обычный коммуникатор, обеспечивает всего звуковую передачу поэтому для его исправного функционирования необходим только один.

Для облегчения пользовательских задач производители коммуникативных систем приводят схемы соединений, чтобы обладатель смог без осложнений установить устройство.

Излишних денежных вливаний не потребуется, если применить надежные телефонные кабели способные без помех передавать связи.
