Преобразователь напряжения 12 на 220 и 220 на 12 вольт своими руками

Как сделать преобразователь 12/220 своими руками

Обычный импульсный преобразователь имеет очень простую схему. Большинство
требуемых деталей выпаивается из старого блока питания. Правда, получаемое на
выходе напряжение в 220 Вольт будет далёким от синусоидального, и не
соответствует частоте 50 Гц. Это означает, что напрямую подключать электронику
или инструменты будет невозможно. Но есть решение: установка на выходе
выпрямителя со сглаживающими конденсаторами.

Главная часть схемы на фото — ШИМ-контроллер TL494. Частоту задают
конденсатор C2 и резистор R1. Их номиналы могут отличаться от представленных.

Другая схема является старой, собирается на отечественных элементах, но
выдаёт напряжение в 220 Вольт с частотой 50 Гц. Генератор здесь представляет
собой сдвоенный D-триггер, являющийся аналогом зарубежной микросхемы CD4013. В
случае необходимости можно произвести замену без изменений в схеме. Недостатков
у этой схемы немало: быстрый перегрев, обязательное использование мощного
стального сердечника, несинусоидальный выход, шум в работе.

Есть возможность обойтись и без адаптера, если нужно пользоваться дрелью
или другими инструментами. Вместо него устанавливается бензиновый генератор —
подпитывается от двигателя. Этот прибор может даже зарядить севший аккумулятор
— удобная штука!

Особенности работы конструкции

Инверторы 12-220 Вольт применяются довольно широко. Рядовые автомобилисты используют их в качестве источника питания при дальних поездках. Элементарно можно включить электрическую бритву, фен, телевизор, даже чайник вскипятить. Правда, электронагревательные приборы быстро посадят аккумулятор. Поэтому лучше использовать устройства для питания приборов первой необходимости и освещения.

Самые простые самодельные инверторы 12-220 В можно изготовить из нескольких силовых транзисторов и мультивибратора. Эксплуатация прибора может происходить даже при сильном морозе. А вот для жары необходимо предусмотреть дополнительное охлаждение, иначе транзисторы выйдут из строя. Простой кулер от персонального компьютера достаточно установить на радиатор охлаждения полупроводниковых силовых транзисторов.

Где купить

Преобразователи напряжения продаются в различных торговых сетях, занимающихся реализацией силовых электронных приборов, торговых организациях, специализирующихся на продажах подобных устройств, у дилеров компаний, производящих товары из этой группы изделий, а также на различных интернет ресурсах. Кроме этого, автомобильные модели, реализуются в автосалонах и магазинах по продажам автозапчастей.

Зная требуемые параметры и характеристики устройства и напряжения на его выходе, достаточно просто выбрать необходимую модель, соответствующую предъявляемым к ней требованиям.

Вероятно, Вам также понравятся следующие материалы:

Контроллер для солнечной батареиМРРТ контроллер: что такое, плюсы и минусы

Спасибо, что дочитали до конца!  Следите за нами в твиттере:

Не забывайте ,  в ДЗЕНе Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Классификация Dc Dc преобразователей

Вообще Dc Dc преобразователи можно разделить на несколько групп.

Понижающий, по английской терминологии step-down или buck

Выходное напряжение этих преобразователей, как правило, ниже входного: без особых потерь на нагрев регулирующего транзистора можно получить напряжение всего несколько вольт при входном напряжении 12…50 В. Выходной ток таких преобразователей зависит от потребности нагрузки, что в свою очередь определяет схемотехнику преобразователя.

Еще одно англоязычное название понижающего преобразователя chopper. Один из вариантов перевода этого слова – прерыватель. В технической литературе понижающий преобразователь иногда так и называют «чоппер». Пока просто запомним этот термин.

Повышающий, по английской терминологии step-up или boost

Выходное напряжение этих преобразователей выше входного. Например, при входном напряжении 5 В на выходе можно получить напряжение до 30 В, причем, возможно его плавное регулирование и стабилизация. Достаточно часто повышающие преобразователи называют бустерами.

Универсальный Dc Dc преобразователь – SEPIC

Выходное напряжение этих преобразователей удерживается на заданном уровне при входном напряжении как выше входного, так и ниже. Рекомендуется в случаях, когда входное напряжение может изменяться в значительных пределах. Например, в автомобиле напряжение аккумулятора может изменяться в пределах 9…14 В, а требуется получить стабильное напряжение 12 В.

Инвертирующий Dc Dc преобразователь — inverting converter

Основной функцией этих преобразователей является получение на выходе напряжения обратной полярности относительно источника питания. Очень удобно в тех случаях, когда требуется двухполярное питание, например для питания ОУ (операционных усилителей).

Все упомянутые преобразователи могут быть стабилизированными или нестабилизированными, выходное напряжение может быть гальванически связано с входным или иметь гальваническую развязку напряжений. Все зависит от конкретного устройства, в котором будет использоваться преобразователь.

Чтобы перейти к дальнейшему рассказу о Dc Dc преобразователях следует хотя бы в общих чертах разобраться с теорией.

Схемы устройств для преобразования энергии

Схемы устройств для преобразования энергии показаны на рис. 24 и 25. Они представляют собой понижающие преобразователи энергии с питанием от выпрямителей с гасящим конденсатором. Напряжение на выходе устройств стабилизировано.

Рис. 24. Схема понижающего преобразователя напряжения с сетевым бестрансформаторным питанием.

Рис. 25. Вариант схемы понижающего преобразователя напряжения с сетевым бестрансформаторным питанием.

В качестве динисторов VD4 можно использовать отечественные низковольтные аналоги — КН102А, Б. Как и предыдущее устройство (рис. 23), источники питания (рис. 24 и 25) имеют гальваническую связь с питающей сетью.

Особенности работы инвертора

Чтобы получить контур в 50 Гц, необходимо использовать вторичную обмотку и параллельно соединённые с ней электролитические конденсаторы и элемент нагрузки. Когда на выход не подключена нагрузка, схема не работает. Как только вы подключите какой-нибудь потребитель, инвертор начнет преобразовывать напряжение 12 в 220 Вольт.

Синусоида на выходе далеко до идеала. Это огромный недостаток подобной схемы. Чтобы произвести увеличение мощности, необходимо применять более дорогие и эффективные типы транзисторов

Обратите внимание на электролитический конденсатор, который подключен к выходу. Он должен быть рассчитан на минимальное напряжение 250 В

Будет лучше, если это значение будет выше 300 В.

Элементы схемы преобразователя

Стандартная конструкция инвертора для преобразования постоянного тока напряжением 12 В в переменный 220 состоит из таких элементов, которые можно найти в любой современной технике:

1. ШИМ-модулятор – специальной конструкции микроконтроллер.
2. Ферритовые кольца для изготовления ВЧ-транформаторов.
3. Силовые полевые транзисторы IGBT.
4. Электролитические конденсаторы.
5. Постоянные сопротивления различной мощности.
6. Дроссели для фильтрации тока.

В том случае, если вы не уверены в собственных силах, можно самостоятельно собрать преобразователь по схеме мультивибратора. Трансформатор для такого устройства подойдет от ИБП или блока питания транзисторных телевизоров. У такого устройства один недостаток – внушительные габариты. Но настроить его оказывается намного проще, нежели сложные конструкции, работающие с высокочастотным током.

Подетальный разбор

В схеме установлен стабилизатор, который питает микросхему А1. Состоит он из цепочки: R3-VD1-C3, при этом в качестве стабилитрона (VD1) может быть использован любой аналогичный прибор с показателем стабилизации 8-10 вольт.

Обратите внимание, что конденсаторы С4 и С5 установлены параллельно. Если вы не нашли их такой емкостью, как показано на схеме, то можно сделать замену на аналогичные (лучше импортные) с емкостью 4700 мкФ

Конденсатор С6 – это элемент, подавляющий высокочастотные импульсы на выходе. Лучше всего для этого использовать марку К 73-17 отечественного производства или аналогичный зарубежного исполнения.

И последняя рекомендация или нюанс. Так как в сети на 12 вольт при потреблении 400 Вт будет образовываться ток силой 40 А, то необходимо будет рассчитать сечение используемых проводов. Особенно это касается кабеля, соединяющего аккумулятор и преобразователь. Учтите, что длина провода должна быть минимальной.

Как видите, сделать преобразователь с 12 вольт на 220В своими руками, не очень сложно. Схема проста, в ней минимизировано количество деталей, что снижает стоимость прибора в целом. Плюс более эффективная его работа.

Готовые инверторы

Если не желаете делать инвертор 12 в 220 3000Вт своими руками, можно приобрести готовое изделие в красивом корпусе, с массой разъемов для подключения приборов. Но цена уж больно кусается. Самый дешевый, мощность которого едва достигает 50 Вт, вы сможете купить за 800-1000 рублей. И хватит его максимум для зарядки аккумулятора ноутбука или питания нескольких светодиодных ламп освещения. Электрический фен или плойку уже не подключить к такому устройству.

Более мощные устройства (свыше 2000 Вт) имеют и цену соответствующую. Самый дешевый инвертор 12-220 В обойдется в 3000-5000 рублей. Но все зависит от производителя. Качественные, многофункциональные приборы производства известных фирм, могут иметь стоимость свыше 20000 рублей. Именно поэтому люди, более-менее разбирающиеся в электротехнике, предпочитают делать инвертор 12-220 своими руками. Благо элементы для изготовления можно найти в самом простом блоке питания персонального компьютера.

Борьба за синусоиду — разбираем типовые схемы

К сожалению, чистый «синус» присутствует только в магистральной электросети, добиться преобразования постоянного тока в него очень и очень сложно. Но в большинстве случаев этого и не требуется. Чтобы подключать электрические двигатели (от дрели до кофемолки), достаточно пульсирующего тока с частотой от 50 до 100 герц без сглаживания.

ЭСЛ, светодиодные лампы и всевозможные генераторы тока (блоки питания, зарядные устройства)более критичны к выбору частоты, поскольку именно на 50 Гц основана схема их работы. В таких случаях следует включать во вторичный вибратор микросхемы, зовущиеся генератором импульсов. Они могут коммутировать небольшую нагрузку непосредственно, либо исполнять роль «дирижёра» для серии силовых ключей выходной цепи инвертора.

Но даже такой хитрый план не сработает, если вы планируете использовать инвертор для стабильного питания сетей с массой разнородных потребителей, включая асинхронные электрические машины. Здесь чистый «синус» очень важен и реализовать такое под силу лишь преобразователям частоты с цифровым управлением сигналом.

Импульсный преобразователь 12-220В на 300 Вт

Эта схема проста, детали доступны, большинство из них можно извлечь из блока питания для компьютера или купить в любом радиотехническом магазине. Достоинство схемы — простота реализации, недостаток — неидеальная синусоида на выходе и частота выше стандартных 50 Гц. То есть, к данному преобразователю нельзя подключать устройства, требовательные к электропитанию. К выходу напрямую можно подключать не особ чувствительные приборы — лампы накаливания, утюг, паяльник, зарядку от телефона и т.п.

Представленная схема в нормальном режиме выдает 1,5 А или тянет нагрузку 300 Вт, по максимуму — 2,5 А, но в таком режиме будут ощутимо греться транзисторы.

Преобразователь напряжения 12 220 В: схема преобразователя на основе ШИМ-контролллера

Построена схема на популярном ШИМ-контроллере TLT494. Полевые транзисторы  Q1 Q2 надо размещать на радиаторах, желательно — раздельных. При установке на одном радиаторе, под транзисторы уложить изолирующую прокладку. Вместо указанных на схеме IRFZ244 можно использовать близкие по характеристикам IRFZ46 или RFZ48.

Частота в данном преобразователе 12 В в 220 В задается резистором R1 и конденсатором C2. Номиналы могут немного отличаться от указанных на схеме. Если у вас есть старый нерабочий беспербойник для компьютера, а в нем — рабочий выходной трансформатор, в схему можно поставить его. Если трансформатор нерабочий, из него извлечь ферритовое кольцо и намотать обмотки медным проводом диаметром 0,6 мм. Сначала мотается первичная обмотка — 10 витков с выводом от середины, затем, поверх — 80 витков вторичной.

Как уже говорили, такой преобразователь напряжения 12-220 В может работать только с нагрузкой, нечувствительной к качеству питания. Чтобы была возможность подключать более требовательные устройства, на выходе устанавливают выпрямитель, на выходе которого напряжение близко к нормальному (схема ниже).

Для улучшения выходных характеристик добавляют выпрямитель

В схеме указаны высокочастотные диоды типа HER307, но их можно заменить на серии FR207 или FR107. Емкости желательно подобрать указанной величины.

Как сделать своими руками

Умея работать с паяльником и имея начальные знания в электротехнике и зная, как работают электронные устройства, можно изготовит преобразователь напряжения своими руками.

В зависимости от наличия радиодеталей и возможности их приобретения, схемы собираемого инвертора, могут быть различны. Наиболее просто изготовить выпрямитель на основе ШИМ-контроллера марки TLT494 (схема приведена ниже):

При такой конфигурации, устройство, после сборки, будет обладать следующими техническими характеристиками: мощность – до 0,3 кВт, сигнал на выходе – модифицированная синусоида, напряжение на выходе – 220 В, частотой несколько выше 50,0 Гц.

Используя генератор импульсов, в качестве которого может выступать микросхема КР1211ЕУ1, также можно собрать преобразователь напряжения. Подобная схема приведена ниже:

Мощность инвертора, собранного по этой схеме, может достигать 0,4 кВт.

Преобразователь 12/220 В, на транзисторах, это еще один вариант самостоятельного изготовления подобного устройства. Вариант схемы, при использовании транзисторов, приведен на ниже следующем рисунке:

В данной схеме использованы транзисторы IRFZ44, которые в случае необходимости заменить на IRFZ40/46/48 или IRF3205/IRL3705, и транзисторы TIP41 (КТ819), которые также заменяемы, при необходимости, на КТ805, КТ815, КТ817 и подобные.

Собранная схема (устройство), обладает следующими характеристиками: мощность – до 0,3 кВт, входное напряжение — 3,5-18 В, выходное напряжение – 220 В, частотой 57 Гц, форма выходных импульсов – прямоугольная.

Достоинствами данной схемы являются: простота и возможность сборки даже человеку с начальными знаниями и умениями, малая стоимость комплектующих, компактные размеры монтажной платы и устройства в целом, возможность замены комплектующих.

Недостатками можно считать: в схеме не предусмотрена защита от токов короткого замыкания, КПД ниже, чем у изделий заводской сборки, при работе трансформатор шумит.

Использование трансивера

Сделать с трансивером преобразователь 12-220 своими руками проще всего, если использовать В данном случае выпрямитель подойдет операционного типа. Всего усилителей для системы необходимо три. Один из них устанавливается сразу за катушкой индуктивности. При этом два других усилителя нужно использовать за трансформатором. Фильтр для модели потребуется один. Трансивер к преобразователю подсоединяется через дроссель.

Для увеличения проводимости тока многие эксперты рекомендуют использовать стабилитроны. В этой ситуации регулятор частоты нужно устанавливать, если катушка имеется на 50 А. В противном случае нет необходимости распределять нагрузку. Обезопасить работу трансформатора в полной мере сможет фильтр.

Как из 220 вольт сделать 12 вольт самостоятельно

Проще всего сделать аналоговое устройство на базе трансформатора вида тор. Такое устройство несложно выполнить самостоятельно. Для этого понадобится любой трансформатор с первичной обмоткой, рассчитанной на 220 вольт. Вторичная обмотка рассчитывается согласно несложным формулам или подбирается практическим путём.

Для подбора может понадобиться:

• прибор для измерения напряжения;
• изолирующая лента;
• киперная лента;
• медная проволока;
• паяльник;
• инструмент для разборки (кусачки, отвёртки, плоскогубцы, нож и т. п. ).

В первую очередь необходимо определить, с какой стороны переделываемого трансформатора расположена вторичная обмотка. Аккуратно снять защитный слой для получения к ней доступа. Используя тестер, измерить напряжение на выводах.

В случае меньшего напряжения к любому из концов обмотки допаять проволоку, тщательно заизолировав место соединения. Используя эту проволоку сделать десять витков и опять измерить напряжение. В зависимости от того насколько увеличилось напряжение и рассчитать дополнительное количество витков.

В случае если напряжение превышает требуемое, делаются обратные действия. Отматываются десять витков, измеряется напряжение и рассчитывается, сколько их необходимо их убрать. После этого лишний провод обрезается и запаивается на клемму.

По окончании работ трансформатор собирается в обратной последовательности. Если все правильно рассчитано, то получится преобразователь из 220 в 12 вольт переменного напряжения. Для получения постоянного напряжения необходимо добавить выпрямитель. Это простейшее электронное устройство, состоящее из диодного моста и конденсатора. Используя свойства диодов, напряжение выпрямляется, а с помощью конденсатора убираются паразитные влияния.

Следует отметить, что при использовании диодного моста выходная разность потенциалов поднимется на величину, равную произведению переменного напряжения и величины 1.41.

Главным преимущество трансформаторного преобразования является простота и высокая надёжность. А недостатком — габариты и вес.

Самостоятельная сборка импульсных инверторов возможна только при хорошем уровне подготовке и знаний электроники. Хотя можно купить готовые наборы КИТ. Такой набор содержит печатную плату и электронные компоненты. В набор также входит электрическая схема и чертёж с подробным расположением элементов. Останется только всё аккуратно распаять.

Используя импульсную технологию, можно сделать и преобразователь с 12 на 220 вольт. Что очень полезно при использовании в автомобилях. Ярким примером может служить источник бесперебойного питания, сделанный из стационарного оборудования.

Схема отличного инвертора 12 В – 220 В

Хочу поделиться схемой инвертора 12 В – 220 В. Схема проверена, можно смело собирать. Схема достаточно проста, не содержит редких и малодоступных компонентов, собрать её сможет любой желающий. Вместо импортной микросхемы TL494 можно использовать отечественный аналог 1114ЕУ4.

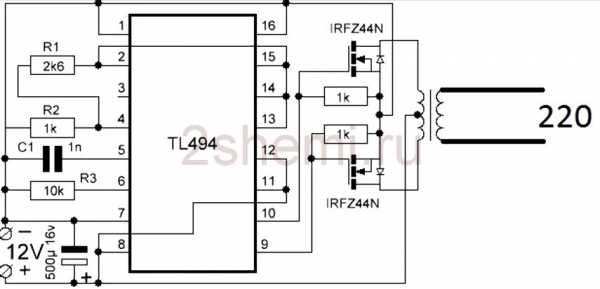

Принципиальная схема инвертора 12-220 на TL494

В данном инверторе используется готовый высокочастотный понижающий трансформатор из БП компьютера, но в нашем преобразователе он станет наоборот повышающим. Данный трансформатор можно взять как из AT, так и из ATX. Обычно, такие трансформаторы отличаются только габаритами, а их расположение выводов совпадает. Убитый блок питания (или трансформатор из него) можно поискать в любой мастерской по ремонту компьютеров.

Если же вы такого трансформатора не найдете, можно попробовать намотать вручную (если хватит терпения). Вот какой трансформатор использовал в своём варианте:

Транзисторы обязательно нужно поставить на радиатор, иначе они могут перегреться и выйти из строя.

Использовал алюминиевый радиатор из полупроводникового советского телевизора. Этот радиатор не совсем подошел по размеру к транзисторам, но другого варианта у меня не было.

Также желательно заизолировать все высоковольтные выводы данного инвертора и лучше собрать все в корпус, ведь если этого не сделать, может случайно произойти короткое замыкание или просто можно коснуться высоковольтного вывода, что будет очень неприятно.

Я использовал корпус от блока питания ноутбука. Он очень хорошо подошел по размерам.

Ну и конечно же инвертор в действии:

Всем удачи, Кирилл.

Универсальный Dc Dc преобразователь – SEPIC

SEPIC (single-ended primary-inductor converter) или преобразователь с несимметрично нагруженной первичной индуктивностью.

Подобные преобразователи применяются в основном, когда нагрузка имеет незначительную мощность, а входное напряжение изменяется относительно выходного в большую или меньшую сторону.

   Функциональная схема преобразователя SEPIC

Очень похожа на схему повышающего преобразователя, показанного на предыдущем рисунке, но имеет дополнительные элементы: конденсатор C1 и катушку L2. Именно эти элементы и обеспечивают работу преобразователя в режиме понижения напряжения.

Преобразователи SEPIC применяются в тех случаях, когда входное напряжение изменяется в широких пределах. В качестве примера можно привести 4V-35V to 1.23V-32V Boost Buck Voltage Step Up/Down Converter Regulator. Именно под таким названием в китайских магазинах продается преобразователь, схема которого показана на рисунке ниже.

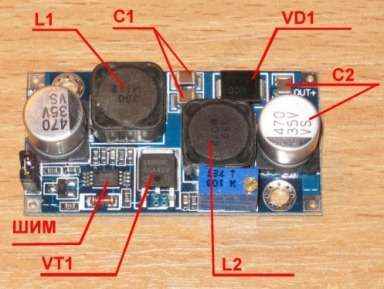

Ниже показан внешний вид платы с обозначением основных элементов.

   Внешний вид преобразователя SEPIC

Следует обратить внимание на наличие двух катушек L1 L2. По этому признаку можно определить, что это именно преобразователь SEPIC

Входное напряжение платы может быть в пределах 4…35 В. При этом выходное напряжение может настраиваться в пределах 1,23…32 В. Рабочая частота преобразователя 500 КГц. При незначительных размерах 50 x 25 x 12 мм плата обеспечивает мощность до 25 Вт. Максимальный выходной ток до 3 А.

Но тут следует сделать замечание. Если выходное напряжение установить на уровне 10 В, то выходной ток не может быть выше 2,5 А (25 Вт). При выходном напряжении 5 В и максимальном токе 3 А мощность составит всего 15 Вт. Здесь главное не перестараться: либо не превысить максимально допустимую мощность, либо не выйти за пределы допустимого тока.

Трансформатор: подберём или сами

Для сборки инвертора нам не хватает всего одного элемента схемы, выполняющего трансформацию низкого напряжения в высокое. Вы можете использовать трансформаторы из блоков питания персональных компьютеров и старых ИБП, их обмотки как раз рассчитаны на трансформацию 12/24–250 В и обратно, остаётся лишь правильно определить выводы.

И всё же лучше намотать трансформатор своими руками, благо что ферритовые кольца дают возможность сделать это самому и с любыми параметрами. Феррит обладает отличной электромагнитной проводимостью, а значит, потери при трансформации будут минимальными даже если провод намотан вручную и не плотно. К тому же вы легко рассчитаете необходимое количество витков и толщину провода по имеющимся в сети калькуляторам.

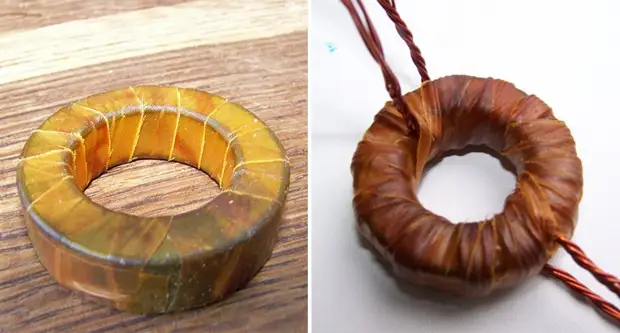

Перед намоткой кольцо сердечника нужно подготовить — снять надфилем острые кромки и плотно обмотать изолятором — стеклотканью, пропитанной эпоксидным клеем. Далее следует намотка первичной обмотки из толстого медного провода расчётного сечения. После набора нужного количества витков их необходимо равномерно распределить по поверхности кольца с равным интервалом. Выводы обмотки соединяются согласно схеме и изолируются термоусадкой.

Первичная обмотка покрывается двумя слоями лавсановой изоленты, затем наматывается высоковольтная вторичная обмотка и ещё один слой изоляции. Важный момент — мотать «вторичку» нужно в обратном направлении, иначе трансформатор работать не будет. В завершение к одному из отводов нужно припаять в разрыв полупроводниковый термопредохранитель, ток и температура срабатывания которого определяются параметрами провода вторичной обмотки (корпус предохранителя нужно плотно примотать к трансформатору). Сверху трансформатор обматывается двумя слоями виниловой изоляции без клейкой основы, конец закрепляется стяжкой или цианакрилатным клеем.

Обзор производителей

Различные торговые точки могут предложить довольно широкий ассортимент инверторов-преобразователей напряжения 12-220 В. Инверторы выпускаются в различных странах — большинство из них производится в Китае, но это совсем не значит что они плохого качества. Ведь многие известные бренды из-за высокой конкуренции стремятся снизить себестоимость своей продукции, поэтому и переносят свои производственные мощности на территорию Китая.

Изучая предлагаемые рынком модели можно обратить внимание, что некоторые изделия имеют одинаковые характеристики, но при этом значительно различаются в цене. Связанно это с использованием той или иной радиоэлементной базы

Устройства, соответствующие заявленным характеристикам, собранные на качественной элементной базе и оборудованные необходимой защитой, надёжны в эксплуатации, поэтому стоят дороже.

Наиболее популярными брендами являются:

1. Wenchi. Тайваньский производитель радиоэлектронного оборудования. Присутствует на рынке уже более 23 лет. Его продукция сертифицирована во многих странах мира, включая Россию. Компания имеет свою лабораторию, в которой проводится испытание приборов и внедрение в их работу новых технологий. Спросом пользуются модели INS-1000W-12 и INS-200W-12.
2. Mean Well. Ведущий разработчик импульсных блоков питания. Фирма постоянно модернизирует и расширяет ассортимент своей продукции. Хорошие технические характеристики и демократичная цена позволяют каждому покупателю выбрать оптимальное оборудование этой марки. Популярными моделями являются: A301−2K5-F3 PBF, A301−150-F3, TN-1500−212B.
3. Gembird. Основанная в Голландии в 1997 году компания стала лидером в производстве компьютерной периферии источников питания. Хотя цех по производству инверторов находится в Китае, продукция проходит тщательный контроль и соответствует международным стандартам. Сервисные центры фирмы расположены во многих странах, что позволяет довольно быстро получить качественную помощь. Потребители часто выбирают инверторы серии Gembird I.
4. Robiton. Российская компания, специализирующая на производстве элементов питания. Её продукция соответствует требованиям безопасности Европейского союза. На все свои изделия фирма предоставляет три года гарантии. Повышенным спросом пользуются модели R300 и R500.

Назначение и принцип работы

Что такое преобразователь напряжения. Так называют электронный прибор, изменяющий величину входного сигнала. Он может использоваться в качестве устройства, повышающего или понижающего его значение. Входное напряжение после преобразования может изменить как свою величину, так и частоту. Такие устройства, изменяющие постоянное напряжение (преобразовывающие его) в выходной сигнал переменного тока, получили название инверторов.

Преобразователи напряжения находят применение как в виде автономного устройства, питающего потребителей энергией переменного тока, так и могут входить в состав других изделий: систем и источников бесперебойного питания, устройств повышения постоянного напряжения до необходимой величины.

Инверторы представляют собой генераторы напряжения гармонических колебаний. Источнику постоянного тока с помощью специальной схемы управления создается режим периодического переключения полярности. В результате на выходных контактах устройства, к которым подключена нагрузка, формируется сигнал переменного напряжения. Его величину (амплитуду) и частоту определяют элементы схемы преобразователя.

Управляющее устройство (контроллер) задает частоту переключения источника и форму выходного сигнала, а его амплитуду определяют элементы выходного каскада схемы. Они рассчитаны на максимальную мощность, которую потребляет нагрузка в цепи переменного тока.

Контроллер используется и для регулирования величины выходного сигнала, которое достигается управлением длительностью импульсов (увеличение или уменьшение их ширины). Информация об изменениях величины выходного сигнала на нагрузке поступает в контроллер по цепи обратной связи, на основании которой в нем формируется управляющий сигнал на сохранение необходимых параметров. Этот метод называется ШИМ (широтно-импульсной модуляцией) сигналов.

В схемах силовых выходных ключей преобразователя напряжения 12В могут использоваться мощные составные биполярные транзисторы, полупроводниковые тиристоры, полевые транзисторы. Схемы контроллеров выполняются на микросхемах, представляющих собой уже готовые к работе устройства с необходимыми функциями (микроконтроллеры), специально разработанных для таких преобразователей.

Схема управления обеспечивает последовательность работы ключей для обеспечения на выходе инвертора сигнала, необходимого для нормальной работы устройств потребителя. Кроме того, управляющая схема должна обеспечивать симметрию полуволн выходного напряжения

Это особенно важно для схем, в которых на выходе используются повышающие импульсные трансформаторы. Для них недопустимо появление постоянной составляющей напряжения, которая может появиться при нарушении симметрии

Существует много вариантов построения схем инверторов напряжения (ИН), но выделяют из них 3 основные:

• ИН бестрансформаторный мостовой;
• трансформаторный ИН с нулевым проводом;
• мостовая схема с трансформатором.

Каждая из них находит применение в своей области в зависимости от примененного в нем источника питания и требуемой выходной мощности для питания потребителей. В каждой из них должны быть предусмотрены элементы защиты и сигнализации.

Защита от понижения и повышения напряжения источника постоянного тока определяет диапазон работы инверторов «по входу». Защита от повышенного и пониженного выходного переменного напряжения необходима для нормальной работы оборудования потребителя. Диапазон срабатывания устанавливается в соответствии с требованиями используемой нагрузки. Эти виды защиты обратимые, то есть при восстановлении параметров оборудования до нормы работа может быть восстановлена.

При срабатывании защиты вследствие короткого замыкания в нагрузке или чрезмерного возрастания выходного тока перед тем, как продолжить эксплуатацию оборудования, необходим тщательный анализ причин этого события.

Преобразователь 12В является наиболее приемлемым для создания локальной электросети. Наличие большого количества автомобилей и аккумуляторных батарей 12В постоянного тока позволяет их использовать для обеспечения запросов пользователей. Такие сети можно создавать в самых различных местах, начиная от собственного авто. Они мобильны и не зависят от места стоянки.

Устройство на трехразрядных динисторах

Трехразрядные динисторы можно сложить только с конвекционным трансформатором. При этом катушек индуктивности следует использовать две. Подбирать их следует на 20 А

Чтобы минимизировать резкие скачки в системе, важно установить рядом с трансформатором фильтр. Некоторые в данной ситуации также используют предохранители

Тиристоры нужно устанавливать за катушкой индуктивности. Регуляторы для этих моделей необходимы.

Хорошо подойдут для преобразователя поворотные модификации. Непосредственно подсоединение их должно осуществляться через дроссель. В некоторых случаях данные устройства характеризуются плохой проводимостью. Происходит это из-за сбоев в работе трансформатора. Решить задачу можно, заменив тиристор.

Устройство и принцип работы

Функционируют преобразователи на полупроводниках. Материал корпуса
устройства в основном со сплавом алюминия, имеет повышенную теплопроводность,
что обеспечивает отвод тепла и защиту от перегрева. В более дорогих
выпрямителях дополнительно встраиваются вентиляторы, принудительно охлаждающие
прибор. По сути, инвертор — это импульсный преобразователь 12/220, поэтому он априори защищён от коротких
замыканий, перегрузок и нестабильности входного напряжения.

Ещё больше усовершенствовались автомобильные инверторы благодаря ШИМ-контролерам. Увеличился КПД, появилась возможность повышать мощность, а форма тока стала подобна чистому синусу. Правда, это только в дорогих преобразователях премиального сегмента.

В автомобильных инверторах предусмотрено 3 режима работы:

• номинальная мощность
  обеспечивается в самой длительной фазе работы устройства;
• нестандартная, высокая мощность
  в фазе перегрузок;
• повышенная моментальная
  мощность, когда необходимо запустить электрический мотор или применить
  различные ёмкостные нагрузки.
