Устройство светодиодной лампы на 220 вольт

Простейший способ проверить цепь светодиодов лампы

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится

Если этого не произойдет, то, возможно, перегорело более одного диода.

Читать также: Как рассчитать потребляемую энергию

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Ремонт драйвера (LED) лампы

Иногда источник света отказывается работать в самый неподходящий момент. Это может произойти из-за его неправильной эксплуатации или по вине производителя (так часто бывает с китайской низкокачественной продукцией).

Самый простой драйвер для светодиодной лампы 220 В часто выполняют на обычных элементах (диодах, резисторах и т. д.). В этой схеме один или несколько светодиодов сразу выходят из строя при пробое конденсатора или одного из диодов моста. Поэтому сначала проверяют эти радиодетали.

Вместо светодиодов временно подключают обычную лампочку на 15-20 ватт (например, от холодильника). Если все детали кроме светодиода целы, она слабо горит.

Второй вариант представляет собой выпрямитель с делителем напряжения, импульсным стабилизатором на микросхеме и разделительным трансформатором. При неисправности люстры проверяют последовательно все элементы. Схема может отличаться от приведенной, но алгоритм поиска такой же.

Схема драйвера светодиодной лампы

Как отремонтировать:

1. Сначала проверяют, поступает ли на светодиодные матрицы напряжение. Если оно есть, ищут неисправные LED детали и меняют их. Если с напряжением все в порядке, проверяют диоды моста и входные конденсаторы.
2. Если они тоже целы, измеряют напряжение питания микросхемы (4-я ножка). При его отличии от 15-17 В этот элемент скорее всего неисправен, его следует заменить.
3. Если микросхема целая и на ее 5 и 6-й ножках есть импульсы (проверяют осциллографом), то «виноваты» трансформатор и его цепи – конденсатор или диоды, подключенные к нему.

Многие люди приобретают длинные цепочки светодиодов, укрепленных на гибких подложках. Это LED ленты.

Есть два варианта таких источников:

• только LED приборы без дополнительных деталей;
• изделия с подпаянными к каждому элементу или цепочкам из 4-6 светодиодов резисторами, которые рассчитаны так, чтобы при напряжении 12-36 В и номинальном токе осветительные элементы не сгорали.

В обоих случаях часто применяют драйвера, которые уже были рассмотрены выше. Но иногда питание второго варианта LED лент осуществляется с помощью модуля, представляющего собой трансформаторный блок питания.

Cхема простого источника питания.

При ремонте драйвера светодиодного светильника 36 ватт, если ни один светодиод или цепочка не горят, сначала проверяют трансформатор на обрыв. Затем диоды и конденсатор выпрямителя. Детали R1 и C1 в такой схеме портятся очень редко.

Если хоть один или несколько элементов зажглись – напряжение питания поступает. В этом случае проверяют светодиоды и меняют их.

Ремонт светодиодной лампы с заменой драйвера для светодиодов

Если вы не хотите заниматься поиском сгоревшей радиодетали или у вас просто нет такой возможности. Скажем, нет в настоящее время мультиметра для проверки детали, то можно поступить несколько проще. Идете до ближайшего радиомагазина в вашем городе и покупаете так называемый драйвер. По сути, стабилизатор напряжения для светодиодов

Здесь важно выбрать стабилизатор, который будет обеспечивать работу светодиодов нужной мощности. То есть смотрим на заявленную мощность лампы и просим драйвер, который может обеспечить данную мощность.  Теперь давайте вновь обратимся к конкретному случаю

Откручиваем отражатель от корпуса.

Снимаем рассеиватели светодиодов.

Обрезаем провода от старого драйвера, лучше выпаять, чтобы обеспечить соединение между платой драйвера одним цельным проводом.

Припаиваем провода нового драйвера на место старых.

Здесь важно не перепутать вход и выход, иначе все сгорит, так и не заработав

Еще раз все проверяем и собираем лампу обратно.  При необходимости изолируем драйвер и наносим термопасту.  Этот вариант хорош тем, что здесь фактически необходимо перекусить провода на входе и на выходе у старого драйвера, подключить провода от новой платы и все. Лампу можно собирать обратно. Единственное ограничение, этот вариант не подойдет в случае, если неисправностью является перегоревший светодиод.

 Если вам негде купить драйвер, а может просто хотите испытать свои силы в радиоконструировании, то вы можете сделать его сами. Благо некоторые из схем довольно простые в сборке, потребуют минимум радиоэлементов, и не нуждаются в наладке. Электросхемы драйверов для светодиодов, которые можно применить, в том числе и для светодиодной лампы, приведены в нашей статье «Драйверы для светодиодов своими руками». О самой же светодиодной лампе можно узнать подробнее «Светодиодная лампа».

Типы светодиодов

Рассмотрим, какие светодиоды используются в лампах. В настоящее время существует огромное количество подвидов и групп, которые являются типами светодиодных осветительных приборов, но к самым основным видам относятся следующие:

• Слаботочный сверх яркий источник и smd-светодиод. Такие варианты очень часто используются в качестве индикаторов. Светодиод может быть собран на одном кристалле без использования линзы или на нескольких кристаллах с применением общей линзы.
• COB-модуль квадратного или линейного исполнения с белым свечением, что делает такой тип популярным в прожекторах и фонарях, используемых в уличном освещении.
• Filаmеnt – стержневой вариант, достигающий в длину четверти метра и состоящий их очень большого количества кристаллов. Филаментный тип особенно популярен в производстве нитевидных светильников на 220В.
• Дисплейного типа OLED-светодиоды, отличающиеся очень характерным тонкопленочным и органическим строением.

Не менее популярны светодиоды, которые используются в изготовлении ДУ-пульта, а также ламп медицинского или косметического назначения.

Таким образом, вне зависимости от типовых особенностей, основные узлы светодиодной лампы представлены цокольной частью, встроенным драйвером или стабилизатором тока, корпусом-рассеивателем, а также непосредственно светоизлучающими диодами.

Скачать и купить

Вот даташиты (техническая информация) на некоторые мощные светодиоды:

• led datasheet 4,8W- / Техническая информация по мощному светодиоду для фар и прожекторов, pdf, 689.35 kB, скачан:711 раз./

• led datasheet 10W / Техническая информация по мощному светодиоду для фар и прожекторов, pdf, 1.82 MB, скачан:888 раз./

Читать также: Фильтр влагомаслоотделитель фильтрация сжатого воздуха от компрессора

Особая благодарность тем, кто пришлёт схемы реальных светодиодных драйверов, для коллекции. Я опубликую их в этой статье.

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Светодиодное освещение с питанием от сети

Но для построения светодиодной схемы освещения необходимо построить специальные источники питания с регуляторами, трансформаторами или без них. В качестве решения нижеприведенная схема демонстрирует конструкцию светодиодного контура с питанием от сети без использования трансформаторов.

Схема светодиодной лампы на 220 В

Для питания этой цепи используется переменный ток 220 В, который подаётся в качестве входного сигнала. Ёмкостное реактивное сопротивление понижает напряжение переменного тока. Переменный ток поступает на конденсатор, пластины которого непрерывно заряжаются и разряжаются, а связанные токи всегда поступают в пластинки и выходят из них, что вызывает реактивное сопротивление, направленное против потока.

Реакция, создаваемая конденсатором, зависит от частоты входного сигнала. R2 сбрасывает накопленный ток из конденсатора, когда вся цепь выключена. Он способен хранить до 400 В, а резистор R1 ограничивает этот поток. Следующий этап схемы светодиодной лампы своими руками — это мостовой выпрямитель, который предназначен для преобразования сигнала переменного тока в постоянный ток. Конденсатор C2 служит для устранения пульсации в выпрямленном сигнале постоянного тока.

Резистор R3 служит в качестве ограничителя тока для всех светодиодов. В схеме использованы белые светодиоды, которые имеют падение напряжения около 3,5 В и потребляют 30 мА тока. Поскольку светодиоды подключены последовательно, потребление тока очень мало. Поэтому эта схема становится энергоэффективной и имеет бюджетный вариант изготовления.

Светодиодная лампа из отходов

LED 220 В может быть легко выполнена из неработающих ламп, ремонт или восстановление которых нецелесообразны. Лента из пяти светодиодов приводится в действие с использованием трансформатора. В цепи 0,7 uF / 400V полиэфирный конденсатор C1 снижает напряжение сети. R1 — это резистор для разрядки, который поглощает накопленный заряд от C1, когда вход переменного тока выключен.

Резисторы R2 и R3 ограничивают подачу тока при включении схемы. Диоды D1 — D4 образуют мост-выпрямитель, который выпрямляет пониженное напряжение переменного тока, а C2 действует как конденсатор фильтра. Наконец, стабилитрон D1 обеспечивает управление светодиодами.

Порядок изготовления настольной лампы своими руками:

Разберите и осторожно удалите разбитые стекла.
Аккуратно откройте сборку.
Снимите электронику и удалите её.
Соберите схему на 1 мм ламинатном листе.
Отрежьте круглый лист ламината (ножницами).
Отметьте положение шести круглых отверстий на листе.
Просверлите отверстия в соответствии со светодиодами заподлицо в шести отверстиях.
Используйте наконечник клея, чтобы удерживать светодиодную сборку в нужном положении.
Закройте сборку.
Убедитесь, что внутренняя проводка не касается друг друга.
Теперь осторожно протестируйте на 220 В.

LED для автомобиля

Используя ленту LED, можно легко изготовить самодельную красивую наружную подсветку автомобиля. Нужно использовать 4 светодиодных полосыы по одному метру для чёткого и яркого свечения. Для обеспечения водонепроницаемости и прочности соединения тщательно обрабатывают термоклеем. Правильное выполнение электрических соединений проверяется мультиметром. Реле IGN получает питание, когда двигатель работает и выключается после отключения двигателя. Чтобы понизить автомобильное напряжение, которое может достигать 14,8 V, в схему включается диод, обеспечивающий долговечность светодиодов.

Светодиодная лампа своими руками на 220в

Цилиндрическая лампа LED обеспечивает правильное и равномерное распределение генерируемой освещённости на всех 360 градусах, так что все помещение равномерно освещено.

Лампа оснащена интерактивной функцией защиты от перенапряжений, обеспечивающей идеальную защиту устройства от всех импульсов переменного тока.

40 светодиодов объединены в одну длинную цепь светодиодов, соединённых последовательно одна за другой. Для входного напряжения 220 В можно подключить около 90 светодиодов в ряд, для напряжения 120 В — 45 светодиодов.

Расчёт получен путём деления выпрямленного напряжения 310 В постоянного тока (от 220 В переменного тока) на прямое напряжение светодиода. 310/3,3 = 93 единиц, а для входов 120 В — 150/3,3 = 45 единиц. Если уменьшить количество светодиодов ниже этих цифр, возникнет риск перенапряжения и выход со строя собранной схемы.

Чем светодиодные лампы отличаются от других

Как следует из названия, источником света в светодиодных лампах являются миниатюрные электронные устройства — светодиоды. В привычных лампах накаливания свет излучается раскалённой металлической спиралью. В энергосберегающих лампах свет испускается люминофором, который нанесён на внутреннюю поверхность стеклянной трубки. В свою очередь, люминофор светится под действием газового разряда.

Прежде чем переходить собственно к светодиодным лампам, кратко рассмотрим особенности каждого вида ламп.

Фото автора

Лампа накаливания устроена очень просто: спираль из тугоплавкого металла закреплена внутри прозрачной стеклянной колбы, из которой откачан воздух. Проходя через спираль, электрический ток разогревает её до высокой температуры, при которой металл ярко светится.

Достоинством таких ламп является низкая цена. Однако она компенсируется столь же низким коэффициентом полезного действия: в видимый свет превращается менее 10% расходуемой лампочкой электроэнергии. Остальная часть бесполезно рассеивается в виде тепла — лампочка при работе сильно нагревается. К тому же срок службы устройства очень невелик и составляет примерно 1 000 часов.

Компактная люминесцентная лампа, или КЛЛ (это точное название энергосберегающей лампы), при той же яркости света расходует примерно в пять раз меньше электроэнергии, чем лампа накаливания. КЛЛ дороже и имеют несколько существенных для потребителя недостатков:

• довольно долго (несколько минут) разгораются после включения;
• лампа с её изогнутой стеклянной колбой выглядит неэстетично;
• свет КЛЛ мерцает, что утомительно для зрения.

Светодиодная лампа представляет собой несколько светодиодов, смонтированных в одном корпусе с блоком питания. Без блока питания не обойтись: для работы светодиодам требуется питание постоянным током с напряжением 6 или 12 В, в бытовой электросети — переменный ток с напряжением 220 В.

Фото автора

Корпус лампы чаще всего выполнен в виде привычной «груши» с винтовым цоколем. Благодаря этому светодиодные лампы без проблем устанавливаются в обычный патрон.

В зависимости от используемых светодиодов цвет излучения светодиодных ламп может быть разным. В этом одно из их преимуществ.

	Лампа накаливания	Энергосберегающая	Светодиодная
Цвет излучения	Жёлтый	Тёплый, дневной	Жёлтый, тёплый белый, холодный белый
Потребляемая мощность	Большая	Средняя: в 5 раз меньше, чем у ламп накаливания	Низкая: в 8 раз меньше, чем у ламп накаливания
Срок службы	1 тысяча часов	3–15 тысяч часов	25–30 тысяч часов
Недостатки	Сильный нагрев	Хрупкие, долго разгораются	Невысокая максимальная мощность
Преимущества	Низкая цена, работа в широком диапазоне условий	Относительно экономичные и долговечные	Очень экономичные и долговечные

Преимущества светодиодных ламп:

• очень малое энергопотребление — в среднем в восемь раз меньше, чем у ламп накаливания аналогичной яркости;
• очень большой срок службы — работают в 25–30 раз дольше ламп накаливания;
• почти не греются;
• цвет излучения — на выбор;
• стабильная яркость освещения при колебаниях напряжения питания.

Главное достоинство светодиодных ламп — это экономичность. Предполагается, что за счёт малого энергопотребления и большого срока службы светодиодные лампы позволят заметно снизить расходы на освещение.

Цена светодиодных ламп на момент написания статьи была примерно в три раза выше, чем у обычных. Следовательно, в денежном измерении они оказываются в 50–100 раз экономичнее. Разумеется, эта экономия будет достигнута при условии, что лампа полностью отработает обещанный срок службы и не сгорит раньше времени.

Недостатки светодиодных ламп ограничивают область их применения:

• неравномерное светораспределение — блок питания, встроенный в корпус, затеняет световой поток;
• матовая колба выглядит некрасиво в стеклянных и хрустальных светильниках;
• яркость свечения, как правило, нельзя изменять с помощью диммера;
• непригодны для использования при очень низких (на морозе) и высоких (в парилках, саунах) температурах.

Классическая схема драйвера.

Для самостоятельной сборки LED блока питания разберемся с наиболее простым устройством импульсного типа, не имеющего гальванической развязки. Главное преимущество такого рода схем – простое подключение и надежная работа.

Схема преобразователя на 220 В представлена в качестве импульсного блока питания. При сборке необходимо соблюдать все правила электробезопасности, т. к. здесь нет пределов по токоотдаче

Схема такого механизма составлена из трех основных каскадных областей:

1. Разделитель напряжения на емкостном сопротивлении.
2. Выпрямитель.
3. Стабилизаторы напряжения.

Первый участок – противодействие, оказываемое переменному току на конденсаторе С1 с резистором. Последний требуется исключительно для осуществления самостоятельной зарядки инертного элемента. На работу схемы он не оказывает влияния.

Номинальное значение резистора может находиться в диапазоне 100 кОм-1 Мом, с мощностью 0,5-1 Вт. Конденсатор должен быть электролитическим, а его эффективное амплитудное значение напряжения – 400-500 В

Когда образованная полуволна напряжения проходит через конденсатор, ток протекает до тех пор, пока обкладки полностью не зарядятся. Чем меньше емкость механизма, тем меньше времени будет затрачено на его полный заряд.

Например, прибор объемом 0,3-0,4 мкФ заряжается в течение 1/10 периода полуволны, т. е. всего десятая доля проходящего напряжения пройдет через этот участок.

Процесс выпрямления на этом участке выполняется по схеме Гретца. Диодный мост подбирается, отталкиваясь от номинального тока и обратного напряжения. При этом последнее значение не должно быть меньше 600 В

Второй каскад является электрическим устройством, преобразующим (выпрямляющим) переменный ток в пульсирующий. Такой процесс называется двухполупериодным. Поскольку одна часть полуволны была сглажена конденсатором, на выходе этого участка постоянный ток будет равен 20-25 В.

Так как питание светодиодов не должно превышать 12 В, для схемы необходимо использовать стабилизирующий элемент. Для этого вводится емкостный фильтр. Например, можно применять модель L7812

Третий каскад работает на базе сглаживающего стабилизирующего фильтра – электролитического конденсатора. Выбор его емкостных параметров зависит от силы нагрузки.

Поскольку собранная схема воспроизводит свою работу сразу, нельзя касаться оголенных проводов, т. к. проводимый ток достигает десятков ампер – предварительно проводится изоляция линий.

Как сделать простую светодиодную лампочку

Для того, чтоб собрать светодиодную лампу нам потребуется старая люминесцентная лампа, точнее ее основание с цоколем, длинный кусок 12 В светодиодной ленты,и пустая алюминиевая 330 мл банка

Для питания такой лампы понадобится источник постоянного напряжение на 12 В такого размера, чтобы без проблем вошел внутрь банки.

Итак, теперь само изготовление:

1. Обмотайте лентой банку, как показано на рисунке.
2. Припаяйте провода от светодиодной ленты к выходу источника питания (ИП).
3. Вход ИП проводами припаяйте к цоколю основания лампы.
4. Сам источник надежно закрепите внутри банки, предварительно вырезав достаточное по размеру отверстие для пропускания ИП внутрь.
5. Приклейте банку с лентой к основанию корпуса с цоколем и лампа готова.

Конечно, такая лампа не шедевр дизайнерского искусства, но зато сделана своими руками!

Принцип работы устройства

Основная работа драйвера – создание на выходе заданного значения тока и его поддержание. Любая схема подобного типа состоит из нескольких частей:

• сетевого фильтра, защищающего сеть от помех;
• конденсаторно-резисторного (RC) или трансформаторного узла для снижения напряжения;
• диодного моста для выпрямления;
• стабилизатора тока.

Устройство с RC фильтром действует так:

1. Конденсатор в сети переменного тока выполняет функции емкостного сопротивления. Вместе с мостом он образует делитель напряжения и уменьшает его до нужного предела. Резистор в его цепи служит для самозарядки.
2. Сниженное напряжение поступает на стабилизатор тока, а с него – на светодиоды.

Трансформаторный узел представляет собой устройство ключевого или другого типа, управляемое генератором. Он может быть выполнен на специализированных микросхемах, высоковольтных ключевых транзисторах, простых элементах или на ШИМ контроллере.

Такой драйвер работает следующим образом:

• при подаче питания мост выпрямляет его, и оно идет на ключи, на которых с помощью обмоток создаются противофазные напряжения;
• одновременно с ними включается генератор, который вырабатывает импульсы и запускает драйвер;
• ключи, включаясь попеременно, обеспечивают бесперебойную работу устройства через цепь обратной связи;
• на выходной обмотке возникает переменное напряжение, выпрямляемое мостом или 1-2 диодами вместе с электролитическими конденсаторами;
• далее в цепи стоит стабилизатор тока, к которому подключают светодиоды.

Срок службы светодиодных драйверов.

Как такового определенного срока службы нет, но многие производители готовы дать гарантию сроком в пять лет на свою продукцию. Естественно, при согласовании мощностей. Для того, чтобы источник питания прослужил дольше не следует давать нагрузку, при которой он будет отдавать предельные токи. Если он собран из качественных комплектующих, то он будет стабильно работать достаточно долгое время. Но рабочие температуры могут быть близки к критическим (зависит от схемотехнических решений). Оптимально, если мощность потребителей будет меньше на 20-30 процентов.

Если говорим о самодельном изготовлении, то многое зависит от качества сборки, качества радиодеталей. Интегральные стабилизаторы желательно закреплять на радиатор для обеспечения теплового режима, не следует забывать о про теплопроводящую пасту между корпусом стабилизатора и теплоотводом.

Собираем простую LED-лампу

Рассмотрим выполнение светильника в стандартном цоколе от люминесцентной лампы. Для этого нам придется несколько изменить приведенный выше список материалов. В этом случае мы используем:

• старый цоколь Е27;
• светодиоды НК6;
• драйвер RLD2-1;
• кусок пластика или плотного картона;
• суперклей;
• электропроводку;
• паяльник, плоскогубцы, ножницы.

Первоначально требуется разобрать светильник. У люминесцентных устройств подсоединение цоколя к пластинке с трубками осуществляется с помощью защелок

Важно обнаружить место крепежа и поддеть элементы отверткой, что позволит легко отсоединить патрон

Процесс сборки самодельной светодиодной лампы простой. В корпус от старого прибора вставляется драйвер, поверх которого устанавливается плата со светодиодами

Разбирая прибор, нужно соблюдать предельную осторожность, чтобы не нанести вреда трубкам, внутри которых находится ядовитое вещество. Одновременно необходимо следить за целостностью электропроводки, подсоединенной к цоколю, а также сохранять детали, содержащиеся в нем. Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов

Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов. Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали.

Для их надежного крепления лучше сделать дополнительную пластмассовую или картонную крышку, которая послужит для изолирования чипов.

В лампе будут применяться светодиоды НК6, каждый из которых состоит из 6 кристаллов с параллельным подключением. Они позволяют создать довольно яркий осветительный прибор при минимуме потребляемого электричества.

Для подключения каждого светодиода к крышке необходимо выполнить по два отверстия. Прокалывать их следует аккуратно в строгом соответствии схеме.

Пластиковая деталь позволяет прочно зафиксировать LED-элементы, тогда как использование картона требует дополнительного закрепления светодиодов к основанию при помощи жидких гвоздей либо суперклея.

Так как устройство рассчитано на применение шести светодиодов мощностью по 0,5 ватт каждый, в схеме нужно предусмотреть три параллельно подсоединенных элемента.

В конструкции, которая будет работать от электросети мощностью 220 В, нужно предусмотреть драйвер RLD2-1, который следует приобрести в магазине или выполнить самостоятельно.

Во избежание короткого замыкания перед началом сборки важно заизолировать драйвер и плату друг от друга, используя пластик или картон. Поскольку лампа почти не нагревается, не стоит беспокоиться о перегреве. Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение.

Устройство, работающее от стандартного патрона с питанием 220В, имеет низкое энергопотребление и мощность равную 3 Ваттам. Последний показатель в 2-3 раза меньше, нежели у люминесцентных устройств и в 10 раз меньше, чем у ламп накаливания.

Хотя световой поток равен всего лишь 100-120 люменов, благодаря ослепительно белому цвету лампа кажется значительно ярче. Собранный светильник можно применять в качестве настольного либо для освещения компактного помещения, например, коридора или чулана.

Устройство

Прежде чем переходить к ремонту светодиодной лампочки, необходимо разобраться в ее устройстве и понять основные принципы работы. Любая светодиодная лампочка состоит из:

• цоколя;
• драйвера;
• радиатора;
• монтажной платы;
• оптического элемента;
• светодиодов.

Каждая деталь лампочки крайне важна, при поломке даже маленького элемента вся система перестает функционировать.

Цоколь

Базовый элемент любой лампочки, независимо от принципов ее работы. Выполняет множество функций, в число которых входит:

1. Обеспечение механической прочности соединения.
2. Изоляция проводников.
3. Придание конструкции термостойкости, благодаря чему ей не страшны перегревы во время работы. Чтобы нагреть цоколь до критической температуры, необходим мощный скачок энергии.
4. Хорошая проводимость электрического тока.

Драйвер

Ключевой элемент, без которого работа диодной лампы будет невозможна. Работа драйвера основывается на следующих принципах:

1. При подаче питания на цоколь лампочки через светодиодные кристаллы начинает проходить ток.
2. Каждый кристалл состоит из 2 полупроводников.
3. Один отвечает за «+», а другой – за «–».
4. При их взаимодействии напряжение снижается на определенное количество единиц, что вызывает нестабильность системы.
5. Драйвер является своего рода стабилизатором, при помощи которого входящие и исходящие значения выравниваются, образуя постоянную величину.

Монтажная плата

Монтажная плата – пластина из диэлектрика, на которую нанесены проводящие рисунки. Они соединяются в определенную электрическую схему, при помощи которой осуществляется работа светодиодной лампы. Они присутствуют в подавляющем количестве бытовой техники и прочих электронных приборах. Использование монтажной платы в светодиодной лампочке позволяет:

• уменьшить габариты лампочки;
• снизить общий вес конструкции;
• сборка лампочек с монтажными платами обходится дешевле и происходит в разы быстрее;
• повышается надежность рабочей системы лампочки.

Светодиоды

Устройства, при помощи которых лампочка выдает мощный, приятный для человеческого глаза, свет. Классификация светодиодов по типу используемого корпуса:

1. SMD.
2. «Звезда».
3. «Пиранья».

Наибольшей популярностью пользуются светодиоды типа «Пиранья», так как они обладают лучшими показателями теплопроводности и сцепления с поверхностью. Цвет линз у разных моделей светодиодных ламп отличаются и бывают:

• матовыми и окрашенными;
• прозрачными, не обладающими цветовой окраской;
• прозрачными и окрашенными.

У белых светодиодов интенсивность и спектр свечения определяется в кельвинах. Чем меньше число, тем теплее и желтее будет источаемый лампой свет.

Радиатор

В процессе эксплуатации лампочки светодиод выбрасывает в окружающую среду большое количество тепла. Это ведет к перегреву конструкции и снижению ее рабочих характеристик.

Выглядит радиатор, как большое число тонких пластинок, расположенных в середине корпуса лампы. Чем мощнее источник света, тем больше и тяжелее радиатор светодиодной лампы.

Изготавливается из:

• керамики;
• алюминия;
• стекла;
• композитных материалов;
• пластика.

Оптические элементы

К оптическим элементам, входящим в конструкцию светодиодной лампы, относят рассеиватель. Его функции:

• смягчение освещения, источаемого лампочкой;
• моделирование светового потока;
• ограждение источника света от воздействия внешних факторов, что повышает безопасность лампы.

Это особенно актуально для светодиодов, так как свет, испускаемый ими, слишком концентрированный и резкий. В чистом виде он неприятен для глаза и даже способен навредить, при длительном воздействии.

Среди распространенных материалов, используемых при изготовлении рассеивателей лампочки, выделяют:

• полистирол;
• поликарбонат;
• полиметилметакрилат.

Что такое драйвер для светодиода – зачем они нужны?

Основная функция, которую призван выполнять драйвер для светодиодного светильника – это преобразование переменного тока (220 В) стандартной бытовой сети в постоянный ток с заданными параметрами напряжения. Значение этих параметров должно в точности соответствовать требованиям, указанным в паспорте осветительного устройства. Это обеспечит равномерное и устойчивое свечение светодиодов и предотвратит преждевременную деградацию кристаллов полупроводника.

Историческая справка: Впервые эффект электролюминесцентного свечения полупроводников был открыт еще в 1907 году британским физиком Генри Раундом. Затем повторное, независимое открытие в 1927 году сделал советский физик Лосев О. В., осознавший практическую ценность этого открытия и получивший патент на «световое реле». Однако практического применения светодиодов в качестве источника освещения впервые добился Ник Холоньяк в 1962 году. Массово светодиодные фонари в красных и красно-оранжевых тонах начали выпускаться только в 1976 г. компанией General Electric.

В зависимости от напряжения преобразования различают следующие типы драйверов:

• для бытовых нужд, освещения офисных и производственных помещений используются LED-светильники со схемами драйверов для светодиодов от сети 220 В;
• в портативных переносных фонарях, автомобильных, мотоциклетных и велосипедных фарах используют ток постоянного напряжения от источников питания 9÷36 В;
• некоторые модели слабо мощность светодиодов допускается подключать в сеть 220 В без драйвера, но в этом случае в схеме подключения должен присутствовать резистор.

Форма LED-лампы внешне практически Ничем не отличается от знакомой нам классической лампы накаливания

Особенности подключения RGB и COB светодиодов

Светодиоды с аббревиатурой RGB – это полихромные или многоцветные излучатели света разных цветов. Большинство из них собираются из трех светодиодных кристаллов, каждый из которых излучает свой цвет. Такая сборка называется цветовая триада.

Подключение RGB-светодиода производят так же, как и обычных светодиодов. В каждом корпусе такого многоцветного источника света располагаются по одному кристаллу: Red – красный, Green – зеленый и Blue – синий. Каждому светодиоду соответствует свое рабочее напряжение:

• синему – от 2,5 до 3,7 В;
• зеленому – от 2,2 до 3,5 В;
• красному – от 1,6 до 2,03 В.

Кристаллы могут быть соединены между собой по-разному:

• с общим катодом, т. е. три катода соединены между собой и с общим выводом на корпусе, а аноды – каждый имеет свой вывод;
• с общим анодом – соответственно для всех анодов вывод общий, а катоды – индивидуальные;
• независимая цоколевка – каждый анод и катод имеет собственный вывод.

Поэтому номиналы токоограничивающих резисторов будут разными.

Соединение кристаллов RGB-светодиода по схеме с общим катодом.

Соединение «с общим анодом».

В обоих случаях корпус диода имеет по 4 проволочных вывода, контактных площадок в SMD-светодиодах или штырька в корпусе «пиранья».

В случае с независимыми светодиодами выводов будет 6.

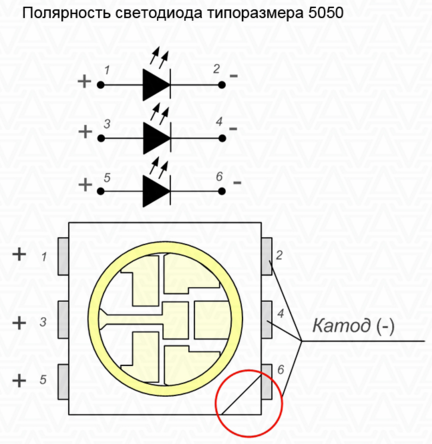

В корпусе SMD 5050 кристаллы-светодиоды располагают так:

В корпусе многоцветного 3 независимых кристалла зелёного, красного и синего цвета. Поэтому при расчёте номиналов резисторов помните – каждому цвету соответствует свое напряжение диода.

Подключение светодиодов типа COB

Аббревиатура COB – это первые буквы английского словосочетания chip-on-board. По-русски это будет – элемент или кристалл на плате.

Кристаллы клеят или паяют на теплопроводящую подложку из сапфира или кремния. После проверки правильности электрических соединений, кристаллы заливают желтым люминофором.

Светодиоды типа COB – это матричные конструкции, состоящие из десятков или сотен кристаллов, которые соединены группами с комбинированным включением полупроводниковых p-n-переходов. Группы – это последовательные цепочки светодиодов, количество которых соответствует напряжению питания светодиодной матрицы. Например, при 9 В это 3 кристалла, 12 В – 4.

Цепочки с последовательным включением соединяют параллельно. Таким образом набирают требуемую мощность матрицы. Кристаллы синего свечения заливают желтым люминофором. Он переизлучает синий свет в желтый, получая белый.

Качество света, т. е. цветопередачу регулируют в процессе производства составом люминофора. Одно- и двухкомпонентный люминофор дает невысокое качество, т. к. имеет в спектре 2-3 линии излучения. Трех- и пятикомпонентный – вполне приемлемую цветопередачу. Она может быть до 85-90 Ra и даже выше.

Подключение этого вида излучателей света не вызывает проблем. Их включают как обычный мощный светодиод, питаемый источником тока стандартного номинала. Например, 150, 300, 700 мА. Производитель СОВ-матриц рекомендует выбирать источники тока с запасом. Он поможет при запуске светильника с COB-матрицей в эксплуатацию.
