Ремонт чайника термоса своими руками

Что такое термопот

Термопот — это электрический чайник с теплосберегающим корпусом и помпой для подачи воды и функцией поддержания заданной температуры. То есть, это комбинированный бытовой прибор, который не только кипятит воду, но и поддерживает её температуру на заданном уровне.

Термопот — это «помесь» электрического чайника и термоса с помпой

Итак, функции термопота — подогреть /вскипятить воду и поддерживать её температуру. Чтобы уменьшить затраты на поддержание температуры, корпус делают с изоляцией. Правда, она не вакуумная, как в хороших современных термосах, а воздушная. Так что потери всё-таки больше чем в термосе. Но этот прибор удобен там, где часто нужна горячая вода.

Такое назначение отражается в названиях. Термопот — это транслитерация с английского termo-pot. Где termo — переводим как подогрев, а pot — это горшок или чайник. Ещё можно встретить такие названия, как термос с подогревом, электротермос, чайник-термос, чайник с поддержанием температуры, термочайник.

Встречаются бытовые термопоты на 2–6 литров. Есть и с большей ёмкостью для воды, но они обычно применяются уже в кафе, ресторанах, стоят в офисах и т. д. Для снижения затрат на поддержание температуры воды корпус имеет две стенки с воздушным зазором. Так что даже двухлитровый вариант имеет довольно большие размеры. Удерживать и переворачивать его, чтобы налить воду совсем неудобно. Потому термопоты снабжают помпами для подачи горячей воды.

Помпа может быть электрической или механической. Регулятор температуры ступенчатый или плавный. Есть также модели с электронным управлением (кнопки или се́нсорная панель). В таком случае может быть и пульт дистанционного управления.

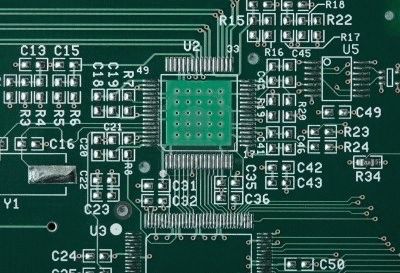

Микросхемы

Типичный термопот вмещает две печатные платы:

1. Питающая.
2. Управляющая.

Обе мастер осмотрит, выявляя наличие распухших конденсаторов, горелых резисторов, негодных предохранителей, разорванных дорожек. Неисправные радиоэлементы заменяются новыми, пайка, контакты восстанавливаются лужением.

Первое исследование касается наличия предохранителей, целостности элементов. Если замена оканчивается неудачно, происходит выгорание нового элемента — причиной неполадке электронная начинка. Термопот поражен коротким замыканием (резкое неконтролируемое возрастание тока).

Номинал резисторов задается цветными полосами. Типичная проблема – обнаружить начало и конец маркировки.

Электролитические конденсаторы испорченные заметить проще — цилиндры разбухают. Новичков, ищущих способы починки термопота, интересует вопрос внешнего вида поломавшейся емкости. Ответ придет автоматически, лишь попадется неисправный конденсатор. Внешний вид цилиндра вызывает мысль: бочонок 100% разбухший. Особенно выпирает боковина (импортные прорезаны крестообразно).

Диодами тестировать сложнее, но горит полупроводник реже (кремний держит температуры ниже 150 градусов Цельсия). Выпаяйте элемент, прозвонить обеими сторонами. Стрелочная маркировка показывает направление течения положительных зарядов (прислоняйте положительный щуп тестера).

Разорванные дорожки платы необходимо зачистить шкуркой, сдирая по металлу лак. Блестящая поверхность лудится (паяльников), стыкуется, покрывается припоем. Служить будет десятилетиями. Мехатроники мастера ремонтируют, и работает…

Разборка термопота

Любое отклонение от нормальной работы прибора можно назвать поломкой, требующей ремонта.

Следующим шагом проверьте термовыключатель в дне корпуса при помощи обычного бытового тестера. Исправный выключатель не имеет бесконечное сопротивление. Нерабочий узел просто замените на новый, а заказать его проще всего через интернет.

Отсоединить насос можно только после отсоединения подводящей трубки и откручивания крепящих болтов. Просмотрите его на предмет засорения – часто достаточно прочистить крыльчатку и магнит, чтобы дать насосу вторую жизнь.

Также стандартный термопот, например, Polaris или Boch, имеет не один, а несколько термовыключателей, из которых один нужен, чтобы контролировать температуру воды, а второй защищает прибор от включения, если он пустой. Термовыключатель расположен так, чтобы стенки бака и фланца плотно контактировали. Для контакта применяется специальная термопроводящая смазка.

Видео-инструкция по ремонту термопота

Термопот по своей сути, это электрический чайник совмещенный с термосом. В отличии от электрочайника в конструкцию термопота добавили дополнительный ТЭН, используемый для подогрева воды и контроллер управляющий его работой и поддержанием температуры в пределах 75º — 95º C. Во многих термопотах, кроме того, установлен насос для подачи воды. Бак для нагрева воды закрыт кожухом, который защищает от ожогов и служит внешней оболочкой термоса, снижая расход электричества на поддержание температуры. Если кожух изготовлен из металла, он заземляется (см. электрическую схему) для защиты от поражения током. Все основные узлы термопота размещены в основании корпуса.

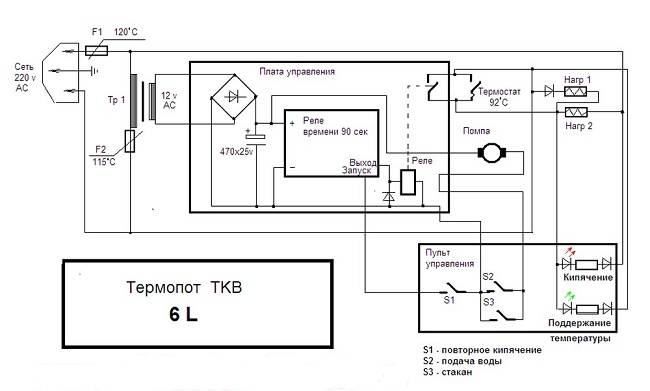

Электрическая схема термопота

Принципиальная электрическая схема термопотов различных моделей и производителей несущественно отличается от приведенной ниже:

Схема термопота с одним датчиком температуры (рис. 1)

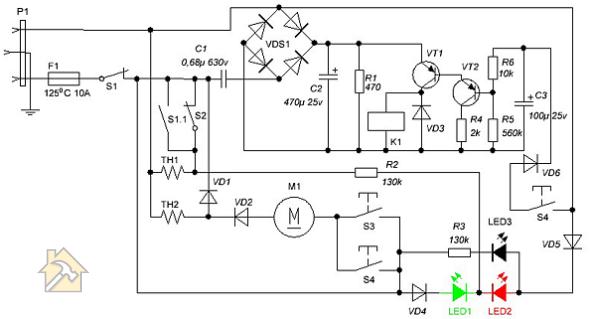

Принципиальная электрическая схема термопота с двумя датчиками температуры (рис. 2)

Детали и узлы используемые в термопоте:

Водяная помпа — электродвигатель с крыльчаткой в герметичном корпусе, при включении подает воду к носику термопота. Питание 12в постоянного тока. Крепится с помощью кронштейна винтами к корпусу через силиконовую прокладку, что защищает мотор от перегрева. Сама крыльчатка крутится за счет магнита, очень интересная конструкция, магнит на валу моторчика вращает крыльчатку с аналогичным магнитом.

Датчик температуры (термовыключатель) — нормально замкнут, при достижении необходимой температуры (95º — 125ºC) размыкает контакты. Рассчитан на коммутацию 10А 250В. Крепится к поверхности бака с помощью винтов, для лучшего теплового контакта используется термопаста, типа КПТ-7.

ТЭН термопота — нагревательный элемент состоящий из двух ТЭНов (кипячение, подогрев) крепится в основании бака. Сопротивление ТЭНа подогрева 650-700 Ω, ТЭНа кипячения 65-90 Ω.

Принцип работы электрического термопота

ТЭН подогрева воды включен постоянно, при понижении температуры в баке до 75º (например, если долить холодной воды) включается ТЭН кипячения. Когда температура достигает 95º, термопот отключает режим кипячения и переходит в режим подогрева. Потребляемая мощность в режиме подогрева ≈70ватт, в режиме кипячения 1000 — 2500 ватт, в зависимости от модели термопота.

В случае выкипания воды в баке, температура резко возрастает и когда достигает 125º термовыключатель (F1 рис.1, FU1 рис.2) разрывает цепь питания термопота, до понижения температуры.

Разбор распространенных ситуаций и способы их решения

Приведем перечень наиболее часто встречающихся проблем – с инструкциями по их решению.

Термопот осуществляет постоянное кипячение

Нередка ситуация, когда термопот постоянно кипятит воду. Возможно и обратное – когда агрегат выключается в то время, когда жидкости еще далеко от начала закипания.

Проблема заключается в неисправности термовыключателей. Находятся они на днище устройства и сбоку корпуса.

Основная проблема их неработоспособности – нанесение производителем малого количества термопасты, из-за чего термореле начинает работать неправильно вследствие плохого контакта.

Проверку работоспособности реле проверяют обычным мультиметром – для этого его подключают к контактам терморегулятора и ставят в режим омметра. Тестер должен показать сопротивление в 0 Ом.

Для дополнительной проверки рекомендуется подсоединить термореле к проводам и опустить к кипящую воду. Если показания омметра будут стремиться к бесконечности, реле исправное, в противном случае – нужно заменить.

Также проверку терморегуляторов рекомендуется осуществить и в случае, если термопот не переходит в режим подогрева. В представленной ситуации дополнительно следует также проверить соединительные провода – они могут окислиться.

Термопот самостоятельно сливает жидкость

Некоторые сталкиваются со следующей проблемой – сразу же после включения в розетку термопот сливает из колбы воду, начинает гудеть, появляется характерный запах гари. Как исправить такой недостаток?

Проблема здесь заключается в водяном насосе. Сначала необходимо разобрать сам термопот (инструкцию см. выше) и добраться до местонахождения помпы. Далее следует приступать к разборке насоса.

После выкручивания двух болтов на самой помпе можно получить доступ к крыльчатке и магниту. Чтобы не покупать новую помпу, можно починить старую – для этого необходимо отсоединить лопасти от магнита и очистить их от накипи ветошью или мягкой тканью. Также следует осмотреть и сам магнит – на нем часто скапливаются мельчайшие металлические частицы, препятствующие нормальной работе.

Если указанные действия были произведены, но агрегат все равно протекает, следует купить новую помпу.

Устройство термопота

Термопот по своей сути, это электрический чайник совмещенный с термосом. В отличии от электрочайника в конструкцию термопота добавили дополнительный ТЭН, используемый для подогрева воды и контроллер управляющий его работой и поддержанием температуры в пределах 75º — 95º C. Во многих термопотах, кроме того, установлен насос для подачи воды. Бак для нагрева воды закрыт кожухом, который защищает от ожогов и служит внешней оболочкой термоса, снижая расход электричества на поддержание температуры. Если кожух изготовлен из металла, он заземляется (см. электрическую схему) для защиты от поражения током. Все основные узлы термопота размещены в основании корпуса.

Электрическая схема термопота

Принципиальная электрическая схема термопотов различных моделей и производителей несущественно отличается от приведенной ниже:

Схема термопота с одним датчиком температуры (рис. 1)

Принципиальная электрическая схема термопота с двумя датчиками температуры (рис. 2)

Детали и узлы используемые в термопоте:

Водяная помпа — электродвигатель с крыльчаткой в герметичном корпусе, при включении подает воду к носику термопота. Питание 12в постоянного тока. Крепится с помощью кронштейна винтами к корпусу через силиконовую прокладку, что защищает мотор от перегрева. Сама крыльчатка крутится за счет магнита, очень интересная конструкция, магнит на валу моторчика вращает крыльчатку с аналогичным магнитом.

Датчик температуры (термовыключатель) — нормально замкнут, при достижении необходимой температуры (95º — 125ºC) размыкает контакты. Рассчитан на коммутацию 10А 250В. Крепится к поверхности бака с помощью винтов, для лучшего теплового контакта используется термопаста, типа КПТ-7.

ТЭН термопота — нагревательный элемент состоящий из двух ТЭНов (кипячение, подогрев) крепится в основании бака. Сопротивление ТЭНа подогрева 650-700 Ω, ТЭНа кипячения 65-90 Ω.

Принцип работы электрического термопота

ТЭН подогрева воды включен постоянно, при понижении температуры в баке до 75º (например, если долить холодной воды) включается ТЭН кипячения. Когда температура достигает 95º, термопот отключает режим кипячения и переходит в режим подогрева. Потребляемая мощность в режиме подогрева ≈70ватт, в режиме кипячения 1000 — 2500 ватт, в зависимости от модели термопота.

В случае выкипания воды в баке, температура резко возрастает и когда достигает 125º термовыключатель (F1 рис.1, FU1 рис.2) разрывает цепь питания термопота, до понижения температуры.

Лучшие модели для дома

REDMOND RTP-M801

• объем 3.5 л;
• мощность 750 Вт;
• индикация включения, дисплей, таймер;
• закрытая спираль;
• стальной корпус;
• ненагревающийся корпус;
• выбор температуры нагрева воды;
• подсветка корпуса.

Корпус поворачивается на подставке, шнур отсоединяемый, то есть термопот словно создан для застолий — отключил от сети, поставил на стол, и все наливают, сколько нужно с помощью ручной помпы. Есть таймер отложенного старта на несколько позиций, а также ступени поддержания температуры воды.

Плюсы	Минусы
Поворотная подставка	Кнопки и выключатель под носиком туговаты
Подсветка шкалы и дисплей
Распознаёт долив воды и хорошо держит тепло

Kitfort KT-2501

• объем 4 л;
• мощность 2618 Вт;
• дисплей, сенсорное управление;
• закрытая спираль;
• корпус из стали и пластика;
• ненагревающийся корпус;
• выбор температуры нагрева воды;
• вес 2.8 кг.

Ключевым отличием этого термопота является его принцип работы. Он не поддерживает температуру воды, а кипятит её при поступлении в корпус. Это одновременно и достоинство, и недостаток.

Первое состоит в экономичности — устройство не расходует воду на поддержание температуры, а вот второе — в том, что быстро получить горячую воду не получится. Впрочем, большая мощность нагревательного элемента компенсирует эту особенность.

Плюсы	Минусы
Большая мощность	Запотевание дисплея от пара кипящей воды
Внушительный объём
Стильный дизайн

Panasonic NC-HU301

• объем 3 л;
• мощность 875 Вт;
• индикация включения, дисплей, таймер;
• закрытая спираль;
• корпус из стали и пластика;
• ненагревающийся корпус;
• выбор температуры нагрева воды.

Устройство от Панасоник отличается традиционным для этой торговой марки качеством, продуманностью и соответствующим ценником. Кипятить воду термопот начинает сразу же после налива воды, а функция

Energy saving позволяет запомнить интервалы использования кипятка и в перерыве меду ними держать минимальные 60 градусов. Режим «чай» поддерживает воду кипящей вплоть до отключения.

Плюсы	Минусы
Продуманная конструкция	Помпа плохо работает с кипящей водой
Energy Saving
Надёжность в работе

VITEK VT-1188 GY

• объем 4 л;
• мощность 750 Вт;
• индикация включения, поддержание тепла;
• закрытая спираль;
• корпус из стали и пластика;
• ненагревающийся корпус;
• выбор температуры нагрева воды.

Хороший термопот российско-китайского производства с набором всех необходимых функций. Конструкция простая, однако в ней нашлось место и для многоступенчатой регулировки поддержания температуры, и для таймера.

Корпус имеет внутреннюю подсветку и удобную рукоятку для переноски. Как и большинство термопотов, закипевшая вода тяжело качается электрической помпой, впрочем, для этого первые пять минут можно использовать ручную.

Плюсы	Минусы
Несколько ступеней поддержания температуры	Плохая работа помпы с кипящей водой
Умеренная цена
Корпус отделан нержавеющей сталью

Tesler TP-5055

• объем 5 л;
• мощность 1200 Вт;
• индикация включения, дисплей, поддержание тепла;
• закрытая спираль;
• пластиковый корпус;
• ненагревающийся корпус;
• выбор температуры нагрева воды;
• вес 2.75 кг.

Недорогой, но при этом очень стильный термопот. О внешнем виде дизайнеры позаботились на славу. К покупке доступны разные цвета, их можно подобрать к цвету другой техники ил кухонных фасадов, ну или просто так, для души.

Первым в глаза бросается приятный круглый дисплей с индикацией текущей и заданной температуры. Правда, есть и минусы, например, забор воды вровень с дном, а не на высоте 1 см, чтобы не подсасывать накипь со дна. Выход — использование чистой фильтрованной воды.

Плюсы	Минусы
Отличный дизайн	Забор воды со дна колбы
Удобный красивый дисплей
Низкая цена

Конструктивные особенности разных производителей

Производители чайников-термосов в конкурентной борьбе стараются усовершенствовать свои изделия, и дополняют их различными дополнительными функциями, делающими эксплуатацию приборов более удобной.

1. Например, производитель термопотов Vitek в конструкцию агрегатов внес усовершенствование, позволяющее набирать воду в чашку, поднеся ее к носику устройства и слегка нажав специальную кнопку возле него.

2. Многие термопоты, например, IDEAL (Идеал) ID-50 TPS или Elgreen EL (ЭЛ)-5055, оборудованы защитой от включения без воды. Аппарат отключается при помощи специального датчика расположенного на корпусе бачка. При резком скачке температуры и достижении ею до критического уровня, реле разрывает эл. цепь.

3. ЭЛ-5055 (Elgreen) отличается от других моделей корпусом из нержавеющей стали, который кроме эстетического вида, не несет других функций. Аппараты с пластиковой оболочкой, держат температуру не хуже. Хотя некоторые модели (Vitesse VS-161), по отзывам покупателей, плохо держат тепло. Этот факт можно объяснить тем, что модель ВС-161 имеет плохую теплоизоляцию.

4. Термопот Scarlett (Скарлет) IS-509 имеет значительное отличие в дизайне, хотя технические характеристики схожи с другими моделями. Корпус и колбу для нагрева воды производитель сделал прозрачными. Этот факт облегчает контроль за количеством жидкости в колбе.

5. Для удобства использования, существуют термопоты, имеющие 2 емкости для воды, как например, в агрегате CAMERON CTR-3020 TWIN. Для каждого бачка можно установить отдельный температурный режим. Чайник-термос Камерон CTR-3020 TWIN является идеальным аппаратом для большой семьи.

Как видно из статьи, термопот представляет собой довольно несложное устройство с понятным принципом работы. Производители все время добавляют новые функции для своих аппаратов, чтобы привлечь покупателя. Хотя какой-бы ни был “навороченный” агрегат, по принципу работы он ничем не будет отличаться от своих простых собратьев.

Принцип работы термопота

Чтобы понимать причины возникновения поломок и лучше представлять, как отремонтировать термопот, следует ознакомиться с принципом его работы. Сначала устройство кипятит воду, как обычный чайник, а затем в действие вступает модуль управления прибора, который посредством терморегулятора следит за заданной минимальной температурой жидкости и, как только она опустится ниже нормы, сразу включает повторное кипячение. Для подогрева термопот использует второй ТЭН, который всегда менее мощный, чем основной, так как его функционирование очень быстротечно.

Из-за больших габаритов и немалого веса термопота, для налива кипятка в чашку предусмотрена встроенная помпа. Она может питаться от электричества, как у изделий фирмы Marta. Такой насос допускает возможность настройки авторозлива через модуль управления. Также бывает механическая (ручная) помпа, как у MAGNIT RTP-002, тогда жидкость выкачивается в кружку ручным способом через специальный носик. Многие модели (например: Vitek vt 1187 gy, Saturn ST-EK8032, Mystery MTP-2403 и чайник термос Bravo TA-65 S) имеют оба вида насосов.

Помимо вышеперечисленных деталей (модуля управления, терморегулятора, двух ТЭНов и помпы), схема в обязательном порядке включает термостат (иногда два, как у изделий фирмы Maxwell и Scarlett) и термопредохранитель. Их основной задачей является не допустить перегрев и возгорание прибора. Для корректной работы электрического насоса и модуля управления предусмотрен блок питания с понижающим трансформатором.

В основном все термопоты работают по одной общей схеме и разнятся лишь в мелочах. Например, некоторые модели укомплектованы таймером автовключения. В бюджетных вариантах может отсутствовать маломощный ТЭН (как в изделиях фирм Vitek и Magnit). Но есть термопоты (к примеру, чайник термос Polaris PWP 4012D), объединяющие в себе почти все полезные функции.

Термопот не качает воду – что делать и как отремонтировать

Воздушная помпа со временем накапливает в своей камере загрязнения. Однако они не настолько существенны, чтобы она перестала качать воду. Чаще всего изнашивается гофрированная камера. От частых циклов работы на ее стенках появляется трещина. Происходит разгерметизация камеры. Она больше не способна нагнетать воздух для выталкивания воды. Выход только один. Прохудившийся ручной насос в термопоте отремонтировать нельзя. Он подлежит замене.

Загрязнения воздушной помпы обычно незначительные, чтобы она перестала качать воду

Чтобы заменить ручную помпу для воды, разбирают крышку термопота. В зависимости от модели прибора, она крепится к корпусу винтами или защелками. Первый вариант проще. С защелками придется повозиться. Сломать их нельзя, так как придется покупать новую крышку, а стоит она 1,5-2,5 тыс. рублей. Защелки аккуратно пытаются отжимать отверткой. Когда крышка будет снята, старую помпу удаляют, а на ее место ставят новую деталь для перекачки воды. Крышку термопота возвращают на свое место.

Новую воздушную помпу устанавливают после снятия крышки с термопота

Если после обследования выяснилось, что ручная помпа целая, и даже не загрязнена, проблема кроется в другом узле. Нужно заменить силиконовый уплотнитель под крышкой. В каком-то месте он пропускает воздух, и помпа термопота не качает воду из резервуара в носик.

Способ замены прокладки зависит от модели бытового прибора. Иногда уплотнитель можно подцепить крючком или отверткой. Если конструкция сложная, придется разбирать корпус или вынимать колбу.

Проблемы с питанием

Когда воду перестает качать электронасос, диагностику аналогично начинают с осмотра. Если внутри камеры отсутствуют загрязнения, проблема кроется в питании мотора. Здесь потребуется мультиметр и базовые знания электротехники, чтобы выполнить прозвонку.

Прежде чем проверить насос термопота, начинают прозвонку мультиметром от шнура питания. Часто провод ломается на изгибах, участках возле вилки. Если выяснится, что посыпалась одна из жил, кабель меняют. Следующим элементом прозванивают гнездо на термопоте, куда подключен сетевой шнур. Здесь могут подгореть или расшататься контакты.

Моторчик электронасоса работает от постоянного тока 12 вольт. Если есть познания в электронике, мультиметром проверяют диоды выпрямительного блока. Они должны в одну сторону пропускать, а в другую не пропускать ток. Проверяют сам блок питания. Когда не работает насос подачи воды на термопоте с функцией подогрева, нужно прозвонить мультиметром сопротивление спирали. Моторчик у такого прибора запитан через ТЭН. Если он выйдет со строя, прекратится подача воды.

При отсутствии познания в электронике не стоит отчаиваться. Проверить электронасос можно другим способом. На моторчик подают напряжение 12 вольт от аккумулятора. Если он заработал, погнал воду, проблема в системе управления. Когда двигатель не подает признаков жизни, весь насос меняют.

Термопот не качает воду, а моторчик гудит

Об исправности электрического мотора насоса можно судить по отчетливо слышащемуся гулу. Звук не громкий, но услышать его легко. Когда насос термопота гудит, но не качает на носик воду, причина кроется в засорении рабочей камеры, подводящих патрубков или фильтра (если он предусмотрен в системе производителем).

Чтобы устранить неисправность, выполняют следующие действия:

Термопот отсоединяют от электросети, сливают воду. На днище откручивают винты, снимают крышку. Под ней откроется вся электросхема бытового прибора вместе с насосом.
От входа и выхода насоса отсоединяют подводящие патрубки, если имеется, то и фильтр. Детали просматривают на загрязненность, промывают. Чтобы добраться в рабочую камеру электронасоса, откручивают болты, соединяющие ее с мотором.
Сначала снимают пластиковую крышку камеры

Делают это осторожно, чтобы не разорвать силиконовый уплотнитель. Если он изношен или был поврежден при разборке, придется заменить

Отложения грязи на внутренних стенках камеры счищают деревянным или пластиковым скребком. Металлическими предметами чистить нельзя, чтобы не повредить пластик.
Крыльчатка необязательно будет вся в накипи. Даже если она чистая, ее все равно снимают.
После демонтажа крыльчатки откроется магнит. Он утоплен внутри корпуса камеры. Здесь чаще всего откладывается грязь, которая мешает крыльчатке вращаться. Твердые отложения с магнита можно аккуратно счистить отверткой с плоским жалом.

После завершения чистки все детали собирают в обратном порядке. Проблема, когда термопот плохо качает горячую воду, должна быть решена.

Устройство аппарата

Термопот представляет собой контейнер для воды, заключённый в теплоизоляционную оболочку.

Сверху находится крышка, через которую в устройство можно налить воду. В передней части находится козырёк, под которым расположен носик для налива воды из термопота. Иногда за ним расположена специальная кнопка: при нажатии на неё краем чашки или стакана также вытекает струя кипятка.

Сверху козырька находится блок управления механическими кнопками или сенсорной панелью. Поскольку носик излива находится в верхней части сосуда с водой, для того чтобы извлечь воду из термопота, необходим насос. Их в хорошем устройстве целых: электрический, работающий в автоматическом режиме, и ручной, резервный, приводящийся в действие нажатием на верхнюю площадку.

Внизу устройства расположены нагревательный элемент. С его помощью вода доводится до кипения, а также поддерживается в течение определённого времени на нужном уровне температуры.

Назначение термопота — это сохранение воды в горячем состоянии в течение длительного времени. Данная функция просто незаменима в тех домах часто пьют чай, кофе, готовят другие напитки. По достоинству оценили функциональность термопотов мамы маленьких детей: при приготовлении детских смесей и молочных каш горячая вода всегда под рукой.

Мнение эксперта
Бородина Галина Валерьевна

Во время застолья термопот играет роль, которая раньше принадлежала самовару. Вскипячённый на кухне, а затем водружённый на стол, он избавит от необходимости постоянно бегать на кухню за чайником.
