Сифон для ванны: виды, какой лучше, сборка и монтаж

Лучшие производители сифонов

Рынок буквально завален сантехникой, так что выбор настолько велик, что вполне можно «нарваться» на некачественный товар, который штампуют в стране восходящего солнца трудолюбивые китайцы. Если вы дорожите отношениями с соседями снизу, то приобретайте изделия от проверенных производителей, которые работают на современном оборудовании и отвечают за качество. Кто они? Если вы не знаете, то вот для примера три фирмы, которые заслужили доверие отечественных покупателей:

• АНИ пласт – российская компания, производящая качественные изделия из пластика для сантехнических нужд. Продукция этого бренда неоднократно подтверждала свой высокий уровень на международной арене. Стоимость изделий очень демократичная, так что их предпочитают большинство россиян.
• Geberit – швейцарский производитель с богатой историей, которая начинается в далёком 1874 году. Сегодня именно этот производитель является признанным мировым лидером в производстве сантехники и может себе позволить предлагать изделия по высокой цене.
• Viega – немецкое качество трудно переоценить, так что изделия этого производителя имеют соответствующую стоимость. Они надёжны, точны и долговечны, как всё, что производится немцами.

Вот, для примера, несколько популярных моделей от этих производителей с ценами по состоянию на июль 2019 года:

Модель	Производитель	Стоимость (по состоянию на июль 2019 года), руб.
Слив-перелив для ванны Viega 6168.45 285 357	Viega	1339
Слив-перелив для ванны GEBERIT 150.520.21.1	Geberit	2300
Сифон для ванны АНИ Пласт E155	Ани пласт	320
Сифон АНИ пласт «Бриг» для ванны клик-клак, сетка, плоский с трубой (EC655S)	Ани пласт	1021

Две основные функции сифона

Сантехническое устройство, о котором идёт речь, призвано выполнять две основные функции:

• отвод воды из купели в канализацию;
• предотвращение проникновения из канализационных труб в помещение ванны запахов гниения.

Каждая из функций сифона реализуется благодаря особенностям конструкции этого устройства.

В состав сифона входят два блока: сливной и переливной. Прикрепленная к днищу ванны сливная труба служит для выведения воды. Когда в чашу нужно набрать воду, чтобы, например, искупаться, мы затыкаем пробкой устье именно этой трубы.

Если не контролировать процесс заполнения ванны водой, то возникает опасность перелива жидкости через край купели. Предотвратить эту неприятность помогает переливная труба. Она прикрепляется к специальному отверстию в передней части чаши, расположенному чуть ниже бортика. Перед заполнением ванны водой остаётся только убедиться в том, что проход переливной трубы свободен. Покупая сливное устройство, всегда отдавайте предпочтение сифону для ванны с переливом.

С помощью сливной и переливной трубы обеспечивается функция сифона по выводу воды из ванны: при угрозе перелива или по мере того, как надобность в ней отпала.

Реализовать функцию защиты от неприятных запахов сифону позволяет особенность его конструкции. Изгиб трубы этого сантехнического устройства, так называемое «колено» – это место, в котором обязательно присутствует незначительное количество воды, остающейся после слива. Жидкость в «колене» образует своеобразную водяную пробку – гидрозатвор, который надежно противостоит газам, прорывающимся из канализации.

Иногда в продаже встречаются недорогие модели сифонов без «колена». Если вам не хочется постоянно бороться с гнилостными «ароматами» из канализации, выбирайте модели, у которых есть изогнутая часть.

Монтаж полуавтоматического сифона

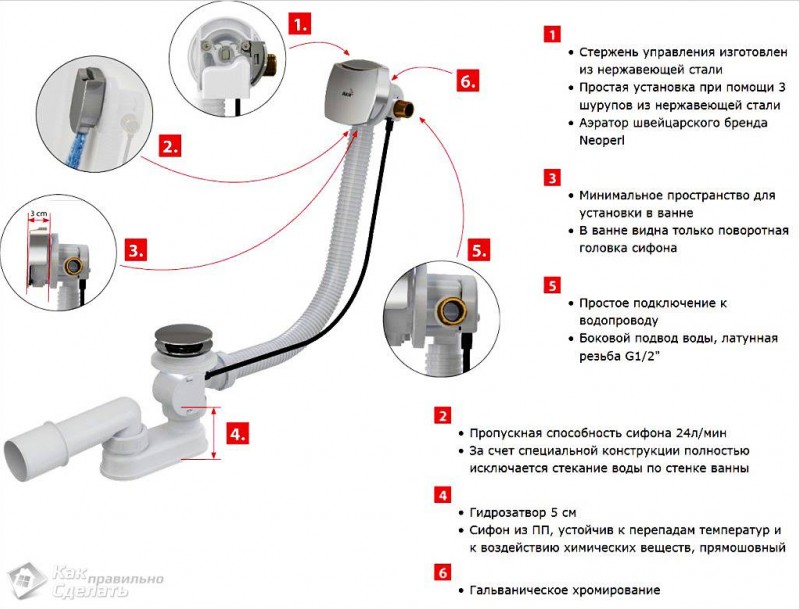

Слив перелив для ванной алкапласт

Полуавтоматические сифоны (как и автоматические) могут быть изготовлены из:

• сантехнической пластмассы;
• латуни;
• меди;
• хромированной стали;
• силумина.

Силуминовый сифон – самый худший выбор. Мало того, что он может сломаться во время монтажа, так еще через некоторое время просто рассыпаться. Изделия из меди, латуни и хромированной стали можно назвать долговечными, но из-за своей дороговизны они не пользуются большим спросом.

Детали и порядок сборки

Изделия из сантехнического пластика прочнее силуминовых сифонов и более долговечны, так как им не страшна агрессивная среда. Немалую роль в популярности пластмассовых изделий играет их невысокая стоимость и проста монтажа. Что касается сборки, то процесс ненамного сложнее монтажа обыкновенного пластмассового слива-перелива, и отличается лишь тем, что вместо решеток нужно установить элементы управления, как показано на схеме выше.

Сборка сифона

Перед непосредственной установкой слива в ванной нужно проверить канализационные трубы на их герметичность. На последующую эксплуатацию ванной влияет и состояние уплотнительных элементов на данных трубах. В том случае, если выявлены повреждения этих резиновых изделий, то их следует заменить на новые.

Далее необходимо нанести тонкий слой сантехнического герметика на поверхность фланца в той его части, что будет присоединяться к трубе. Затем нужно уложить толстую прокладку непосредственно под сифон.

Данная прокладка должна быть средней мягкости и идет в комплекте. Герметик наносится и на верхнюю часть резинового элемента. Монтаж приемной трубы необходимо осуществлять в короткий срок, чтобы слой герметика не успел высохнуть.

Важно помнить о том, что ни в коем случает не стоит прилагать излишних усилий во время закрепления соединений. Зачастую это приводит к выведению из строя труб

Затяжка должна осуществлять лишь с тем усилием, чтобы плотно прижать прокладку непосредственно к месту стыка для обеспечения его герметичности. В этом случае собранная конструкция будет служить долго.

В части сифона с переливом нужно помнить о том, что чтобы соединить трубы перелива и приемный элемент сантехнического оборудования, необходимо вставить гофрированную трубу, которая была предварительно собрана.

На данном этапе работ стоит обратить внимание на то, чтобы конусные прокладки находились в правильном положении. Если они будут установлены не по схеме, то соединение не будет отвечать стандартам герметичности.

Следуя инструкции, нужно будет соединить вторую часть сифона непосредственно к канализационной трубе. Тут также требуется нанести специальный материал на сопрягаемые части. Это значительно упростит процесс монтажа пластиковых водопроводов.

При отсутствии специальной смазки можно использовать мыльную пену. Данный этап работ производится после высыхания герметика. В том случае, если сифон необходимо установить срочно, то окончательный монтаж можно осуществить при помощи затяжки резьбы.

Подобный способ значительно ускорит процесс установки сифона, но несет определенные риски, связанные с выведением из строя сифона на ванну.

Таким образом, установка сифона своими руками не представляет особой сложности.

Обвязочные системы для ванной: назначение устройств

Сифон являет собой достаточно сложную инженерную систему, назначением которой служит отвод воды в канализацию и ограничение проникновения неприятного запаха внутрь помещения.

Обвязочная система

В предыдущем устаревшем варианте он представлял собой некоторое подобие конструктора, состоящего двух основных частей: сифона и перелива, которые соединялись между собой большим количеством разнообразных патрубков. В свою очередь, сегодня устройства для контроля слива выглядят более достойно и качественно, представляя собой единую герметичную систему.

Конструкция слива-перелива для ванной достаточно не сложная и состоит всего из 5 основных частей, которые выглядят следующим образом.

1. Слив расположен непосредственно в днище ванной и формируется из 2 частей: нижней и верхней. Первая из них имеет форму патрубка, заканчивающегося расширением, и с встроенной гайкой. В свою очередь, верхняя половина сделана в виде небольшой чаши. Эти 2 элемента размещают непосредственно у сливного отверстия ванной и соединены друг с другом при помощи длинного металлического болта. При этом герметичность крепления обеспечивает специальная резиновая прокладка, предотвращающая протечки.

2. Перелив имеет аналогичную конструкцию со сливом за исключением одной детали – отвод жидкости у него происходит не по прямому принципу, а из боковой части. Назначением этой части сифона служит удаление излишков воды из ванны в случае ее переполнения. При этом переливная труба не слишком большого диаметра и с большим напором воды просто не способна полноценно справиться.

3. Сифон может иметь различную форму и конфигурацию. В большинстве случаев он выглядит как обыкновенный гофрированный патрубок, в котором скапливается жидкость. Именно благодаря ей неприятный запах из канализационной системы не может проникнуть внутрь помещения и остается в трубах. При этом существенным фактором служит емкость сифона, поскольку при плохой организации вентиляции стояка вода из гибкого шланга может высосаться в канализацию.

1. Соединительный шланг используется для организации отвода жидкости от перелива к сифону. Как правило, вода попадает в него довольно редко, а если и проникает на участок, то имеет невысокое давление. Исходя из этого соединительный шланг просто натягивают на специальные ершики, не осуществляя дополнительных пережимов или затяжек.

2. Соединительный патрубок предназначен для выведения воды из сифона в канализацию. На сегодняшний день он бывает выполнен в 2 равноценных состояниях: жестком или гофрированном. Первый из них гораздо удобнее и проще монтировать, а второй является более практичным и надежным.

Сифон для ванны с выпуском и переливом практически всегда состоит из приведенных выше деталей. При этом его использование позволяет сделать купание более комфортным и гарантировать полноценную защиту от перелива воды.

Конструкции сифонов для кухни

Так называется приспособление, предназначенное для отведения стоков на кухне, в ванной комнате. Устанавливается под раковиной, умывальником или ванной. Применяется такой сантехнический прибор для задержки большей части загрязнений. Одновременно сифон предотвращает распространение неприятного запаха из канализации в помещение.

Существуют следующие модели сифонов:

1. Бутылочный сифон. Это устройство оснащено колбой, от которой отводится трубка, подключаемая к канализации. Такая модель считается наиболее удобной и эффективной при эксплуатации. Однако она отличается крупными габаритами, поэтому подобные конструкции устанавливаются не везде.
2. Трубный или коленный. Его главная особенность заключается в отсутствии колбы. Функцию гидрозатвора в данном случае выполняет колено – изогнутый участок трубки, в котором задерживается небольшое количество воды. Такая конструкция отличается жесткостью и крупными габаритами. В результате она не всегда подходит для установки под мойку на кухне.
3. Гофрированный. Является разновидностью трубного сифона. Он достаточно гибкий и легко изменяет форму благодаря множеству ребер жесткости, соединенных полимерным материалом. Недостатком такой конструкции является задержка загрязнений в трубке, т.к. внутри стенки сифона негладкие.
4. Плоский. Эта конструкция используется для монтажа под раковиной, если в тумбе нет места, например, когда там установлена посудомоечная машина.
5. Двойной сифон. Применяется для фиксации под мойкой с двумя чашами.
6. Модель с дополнительным выпуском для подключения посудомоечной или стиральной машины. Этот вариант устанавливается в том случае, если планируется покупка бытовой техники.
7. Устройство с переливом. Эта модель используется для предотвращения образования протечек. Под мойкой крепится колба, вверх от которой уходит гибкий шланг, соединяющий ее с отверстием перелива.

В зависимости от материала сифоны бывают:

Конструкция сифона для раковины.

• пластиковые;
• металлические.

Преимущества пластиковых сифонов:

• длительный срок службы – сифон эксплуатируется на протяжении 10 лет и более;
• малый вес: конструкция мойки на тумбе из ДСП не утяжеляется;
• устойчивость к воздействию перепадов температур, химических веществ;
• большой выбор моделей.

Материалы и дизайн

Современные модели сифонов производятся из разных материалов. Рассмотрим подробнее самые популярные и востребованные варианты.

Чугунные

Если вы ищете по-настоящему прочный и надежный сифон, то вам стоит обратить внимание на модели из такого материала, как чугун. Подобное сырье отличается долгим сроком службы и беспроблемной работой

Лучше всего такие детали подходят для ванн, изготовленных из аналогичных материалов.

Однако в последнее время чугунные сифоны утратили былую популярность. Снижение спроса на такие детали обусловлено тем, что их размеры никак нельзя корректировать, если это необходимо. Из-за такой особенности чугунный сифон может не подойти к ванне, изготовленной из другого материала.

Еще одним серьезным недостатком сифонов из чугуна является то, что на них в короткие сроки скапливаются деформирующие отложения. Очищать подобные устройства не очень удобно, так как их внутренняя часть имеет небольшие шероховатости. Также стоит отметить, что с годами чугунные предметы непременно покрываются ржавчиной, избавление от которой может стать практически невыполнимой задачей.

Пластиковые

Одними из самых популярных на сегодняшний день являются качественные сифоны, произведенные из высокопрочного пластика.

Подобные агрегаты пользуются большим спросом, который объясняется их положительными качествами:

• не подверженностью гниению и образованию коррозии;
• на поверхности идеально гладких пластиковых сифонов не скапливается жир и грязь;
• такие детали сохраняют чистоту как внутри, так и снаружи;
• благодаря гибкости пластика сифоны из такого материала можно подстроить под самые разные виды ванн;
• для очистки пластиковых сифонов можно использовать даже агрессивные химические вещества.

Стоит отметить и относительно невысокую стоимость пластиковых агрегатов, что делает их еще более востребованными и актуальными в настоящее время.

Что касается недостатков подобных деталей, то к ним можно отнести существенную потерю прочностных характеристик под действием внешних факторов (к таковым можно отнести, например, контакт с лучами ультрафиолета).

Латунные

Латунь представляет собой сплав, состоящий из нескольких компонентов, к которым относятся:

• медь;
• цинк.

В некоторых случаях латунь дополняется небольшим количеством олова, однако его содержание всегда гораздо меньше, чем количество цинка.

В результате получается очень прочный и надежный материал, которому не страшны изменения температурных значений, а также образование коррозии.

Латунные сифоны отличает не только прочность и долговечность, но и непревзойденная защита, которая достигается путем хромирования. Подобные детали обладают привлекательным внешним видом, поэтому их зачастую устанавливают в дорогих интерьерах ванных комнат.

Бронзовые

Еще одним популярным и надежным материалом для изготовления сифонов является бронза. Этот материал представляет собой прочный сплав, состоящий из меди и олова. Его цвет близок к темно-коричневому.

Бронзовые сифоны лучше всего вписываются в роскошные интерьеры, выдержанные в классических и исторических стилистических направлениях. Однако следует учесть, что стоят эти изделия недешево.

Качественные сифоны из надежных материалов могут быть не только функциональными, но и эстетичными. Наиболее привлекательными являются модели с бронзовыми или хромированными поверхностями. Если же вы не хотите переплачивать, то можно обойтись лаконичными вариантами из пластика, которые беспроблемно вписываются практически в любую обстановку ванных комнат.

Материалы для изготовления сливных устройств

Самым первым материалом, из которого стали делать устройства для слива, стал сплав углерода и железа – чугун. Из чего же выполнены современные модели?

Чаще всего это:

• Пластик. Устройства из пластика характеризуются длительным сроком службы и дешевизной. Если вы планируете закрывать пространство под ванной защитным экраном, то сифон из пластика – это то, что вам нужно. Его простенький внешний вид не будет вызывать в вас раздражения, а прослужит эта недорогая модель верно и долго.
• Металл. По своим эстетическим свойствам изделия из металла не имеют себе конкурентов. Сифоны производят и из хромированной стали, и из бронзы, и из латуни. Если вы приобрели акриловую ванну и планируете установить её в центр просторной ванной комнаты, то покупайте именно металлический сифон. Это устройство для слива выглядит роскошно и послужит дополнительным элементом декора вашей ванной комнаты. Есть у этих моделей и свои недостатки: на их внутренних поверхностях быстро скапливается грязь, а прочистка может быть затруднена.
• Чугун. Сифоны, произведенные из чугуна, могут быть установлены только на чугунные ванны. Сегодня их трудно найти в продаже, потому что это тяжелое и массивное изделие требует ювелирной точности в процессе установки.

Кто бы мог подумать, что такими были все сливные устройства для ванн. Изготавливались они из чугуна, были очень тяжелыми, а их монтаж могли выполнить только специалисты

Общее правило выбора сифона, исходя из материала его изготовления, таково: если сифон будет виден, то предпочтение следует отдать дорогой металлической модели, а для скрытой установки лучше подойдет дешевый и практичный пластик.

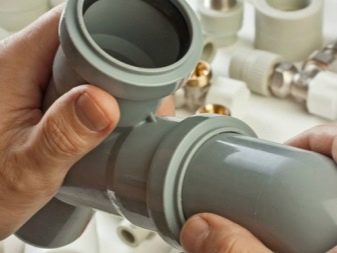

Материалы изготовления

Современный рынок может похвастаться разнообразием сифонов по материалу изготовления. Рассмотрим основные из них:

• полипропилен (ПП);
• поливинилхлорид (ПВХ);
• сплав меди и латуни;
• сталь.

Таким образом, все устройства можно разделить на:

При выборе пластмассового приспособления рекомендуется обращать внимание на то, чтобы материал был прочным. Желательно, чтобы те части пластмассового сифона, которые находятся на виду, были хромированы

Металлические сифоны менее популярны, чем пластмассовые, однако, обладают высокой прочностью и служат довольно долго. Чаще всего используют медно-латунные приспособления. Они отличаются довольно высокими эксплуатационными характеристиками и имеют устойчивость к коррозийным воздействиям, что является очень важным свойством для приспособлений, контактирующих с водной средой. Но их стоимость несколько выше, чем пластиковых аналогов.

Пластиковые сифоны — самые простые и доступные, но срок их службы короче, чем у металлических моделей

Устройство слива для ванны

Простой сифон для ванны

Решив приобрести самый простой современный слив для ванны, вы столкнетесь с тем, что вместо изображенного на рисунке устройства, вам дадут пакет с кучей пластмассовых деталей. Пугаться не стоит! Если не вы, то ваши дети или внуки собирали конструктор Lego. Можете быть уверенными в том, что сборка сифона происходит намного легче и быстрее.

Как собрать

Устройство слива

Итак, сифон приобретен и доставлен домой. Чтобы никакая деталь не потерялась, вскрывать пакет и выкладывать содержимое нужно на широком столе, а лучше на полу. Внимательно осмотрите каждую деталь, чтобы не было изъяна. Проверьте, свободно ли соединяются резьбовые части.

Найти там основательную инструкцию по сборке вряд ли получится – в лучшем случае небольшой рисунок сифона. Так как деталей не так уж и много, как может показаться, то найти для каждой свое место будет несложно. Уж чему стоит уделить пристальное внимания, так это тому, какой стороной установить резиновые уплотнители. Дело в том, что они конусообразные. Правило установки этих резинок одно – узкой частью к горловине, а широкой к гайке, что хорошо видно на рисунке (показаны коричневыми стрелками). Сразу обжимать все соединения не стоит, так как может потребоваться регулировка по месту.

Советы и рекомендации

Если вы решили поставить металлический сифон, то лучше покупать варианты из меди или латуни. Такие экземпляры не подвержены образованию коррозии. Кроме того, они не окисляются. Учитывайте, что чем больше составляющих деталей присутствует в приобретенном вами сифоне, тем более он будет подвержен поломкам, как и любая другая усложненная система.

Если вы покупаете чугунный сифон, то следует учесть, что он подойдет далеко не ко всем моделям ванных. Также не забывайте и о том, что у подобных деталей достаточно низкий уровень сопротивляемости коррозии. Если вы ищете более мобильные сифоны, то вам следует поискать модели с гибкой трубкой. Им можно придавать любое положение, какое вам будет удобно.

Если вы заметили серьезные повреждения на деталях сифона, то в решении этой проблемы вам поможет только их замена или покупка нового устройства. В противном случае протечек не избежать.

Не ищите в магазинах слишком дешевые модели сифонов. Чаще всего такие варианты обладают сомнительным качеством и быстро выходят из строя. Подбирайте модели (особенно автоматические) только от известных производителей сантехнической арматуры.

Ухаживайте за трубами в ванной комнате. Установите на сливные отверстия защитные сеточки. В противном случае они могут скоро засориться. Из-за этого вода будет плохо уходить и может появиться неприятный запах. Если вы хотите купить максимально неприхотливый сифон, который не нужно часто очищать от загрязнений, то вам стоит поискать практичную модель из латуни.

К дорогим автоматическим системам нужно относиться бережно. В данном случае, чтобы поднять пробку, вам понадобится сделать лишь одно единственное движение. Не ударяйте резко по кнопке, следите за правильной работой системы. В случае недочетов следует выявить, в чем заключаются проблемы конструкции и обязательно их решить.

Чтобы продлить срок службы уплотнительных манжет и прокладок, необходимо заранее промазать их специальной силиконовой смесью.

Во время химической очистки труб необходимо надевать резиновые перчатки. Нелишним будет и надеть респиратор, поскольку химия, с которой вас придется работать – очень агрессивная и едкая. Старайтесь избегать ее попадания на открытые участки кожи.

При подборе сливной системы всегда обращайте внимание на абсолютно все наружные элементы, которыми обрамлены отверстия, присутствующие в ванне. В качественном товаре, как правило, эти составляющие выполнены из нержавейки

Если вы решили установить сифон своими руками, то вам следует знать, что самым легким считается монтаж простых классических агрегатов. Если же вы боитесь связываться с такими работами, то вам стоит вызвать опытного мастера.

О разновидностях и характеристиках сифонов для ванны смотрите в следующем видео.

Устройство сифонов для ванны

Конструкция большинства сифонов состоит из двух частей: 1) сливного блока; 2) переливного блока.

1. Сливная труба служит для непосредственного спуска воды и крепится к нижней точки днища ванны.
2. Переливной блок служит для защиты от переливания воды через края ванны, поэтому отверстие трубы находится сверху недалеко от краев.

Слив для ванной с помощью сифона обеспечивает правильную циркуляцию воды, а также осуществляет блокировку неприятных запахов из канализации. Эта конструкция имеет 4 части: горловину, патрубок, переливной гофрированный шланг, мягкий или жесткий патрубок, который непосредственно соединяется с канализацией.

Горловина непосредственно крепится в днище ванны с двух сторон с помощью металлического винта, который плотно стягивает внутренние и наружные части

При монтаже важно обеспечить герметичность с помощью резинового уплотнителя. Горловина перелива имеет отвод бокового типа, по которому вода проходит ручейком под маленьким давлением

Патрубок-сифон имеет изогнутую форму, что обеспечивает постоянное нахождение внутри некоторого количества воды. Такой водный барьер предотвращает движение запахов из системы канализации. Для эффективного выполнения этих функций объем жидкости должен быть не меньше 300-400 мл, поскольку при малом объеме воды может происходить ее автоматическое всасывание в систему канализации.

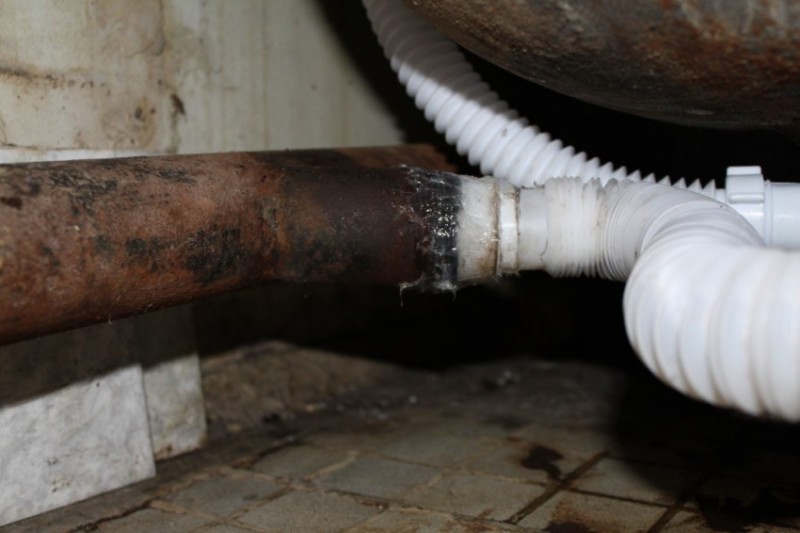

Гофрированный шланг отводит лишнюю воду, предотвращая возможные переливы через верх. При этом из-за маленького давления жидкостей использовать обжимные конструкции необязательно.

Соединение с канализацией может осуществляться с помощью более надежных жестких или мягких гофрированных трубок, которые можно регулировать по длине.

При сборке целостной конструкции используются плоские или конусные прокладки, винты и накидные гайки

Важно учитывать, что более тонкая часть прокладки должна заходить в соседний патрубок по направлению к канализации

На сегодняшний день рынок санитарной техники предлагает сливные конструкции для индивидуальной ванны трех основных разновидностей:

• обычная механическая система с пробкой;
• сифон для ванны полуавтомат;
• автоматическая обвязка для ванны.

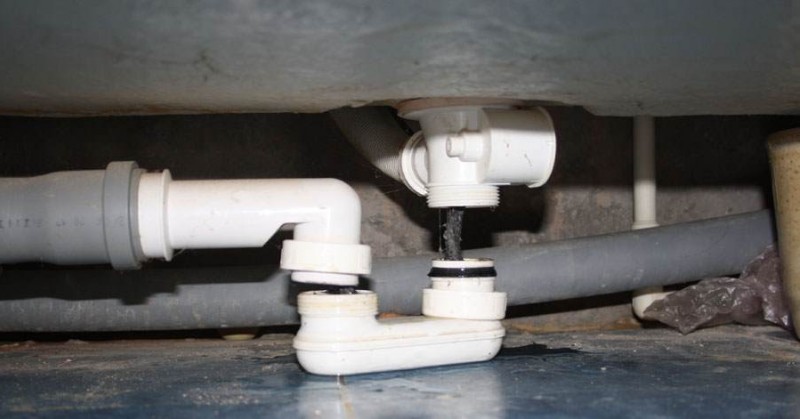

Монтаж сифона на ванну

Устройство сифона

Детали сифона

• сливная горловина – нижний элемент конструкции, устанавливаемый на дно ванны
• переливная горловина – верхний элемент конструкции, устанавливаемый на боковину ванны
• непосредственно сифон – съемный патрубок, водный затвор, вода которого препятствует проникновению запаха из канализационных труб, предпочтительнее, чтобы объем сифона был в пределах 300-400 мл
• соединительный шланг для сливной и переливной горловин (обычно гофрированный)
• патрубок для подключения к канализации (жесткий или гофрированный – в зависимости от конструкции ванны)
• соединительные элементы: накидные гайки, винты, герметичные прокладки

Перед установкой сифона на ванну

устройство сифона с системой слив перелив для ванн

До того как собрать сифон для ванны, необходимо обратить внимание на три момента:

• к сифону должен быть обеспечен свободный доступ для его возможного демонтажа или очистки его труб
• прежде чем начать устанавливать сифон, необходимо обеспечить оптимальный высотный перепад (примерно на 1 см на 1 метр длины сливной трубы) между трубой слива сифона и местом подсоединения сифона к канализации: сток сливных вод из ванны не должен быть прегражден, иначе это будет приводить к постоянному застою воды в ванне
• оптимальный диаметр канализационной трубы для слива в ванной – не менее 50 мм

Каждый сифон продается в разобранном состоянии, складывается как конструктор и имеет инструкцию по сборке.

Пластиковые элементы сифона для ванны закручиваются вручную

При собирании сифона особе внимание необходимо уделить герметизирующим прокладкам: именно их правильная установка обеспечит надежное соединение деталей и не допустит течи при дальнейшем использовании

сифон для ванны с системой слив перелив

Есть необходимость для начала научиться работать с накидной гайкой и герметичными прокладками. Конусная прокладка устанавливается всегда острым краем от гайки таким образом, что часть этой прокладки оказывается внутри другой части конструкции – таким образом герметизация будет отличаться дополнительной прочностью.

Если установить конусную прокладку в противоположную строну, то при соединении деталей придется прилагать излишние усилия – это и есть признак ошибочной сборки. При правильной сборке все детали конструкции соединяются без усилий и натяжения.

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

Конструкция ручного сифона для ванны

Пошаговая инструкция, как собрать сифон для ванны:

В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка

Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый

Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

1. Все металлические резьбы должны уплотняться ФУМ-лентой;

2. Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

3. При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
4. При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
5. Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
6. Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.

Применение для акриловой или чугунной ванны

Данные устройства по своей сути являются гидрозатворами. Эти обязательные компоненты для ванн содержат две составляющие: слив и перелив. Перелив защищает от избытка воды в резервуаре, а слив обеспечивает водяной отвод в канализацию.

Все эти функции объединены в сантехническом устройстве под названием сифон. Крепление чаще всего производится двумя способами:

• соединительные оконечники сливной и переливной частей соединяются напрямую друг к другу, а затем соединяются с сифоном;
• ливная и переливная труба прикрепляется под углом к сифону в отдельные разъемы.

Наиболее распространены два типа для ванн: S- и P-подобные. Первые – круглого типа, а P – угловые. Р-образные рассчитаны на прямое соединение с канализационными отводами. В данном креплении нежелательно использовать гофрированные водоотводные трубы, здесь применяют прямые. Такой тип предпочтителен для чугунных ванн. Изделия S-типа повсеместно применяются для акриловых ванн, при этом для соединения с канализацией рекомендуется использовать гофру.

При использовании любого сифона приветствуется наличие на данном устройстве донного клапана. Материал, из которого выполнен сифон, выбирают исходя из того, каким будет монтаж сантехнического оборудования: скрытым или открытым.

Как установить слив в ванной

• 1 Что это за устройство
• 1.1 Принцип работы сифона
• 2 Устройство слива для ванны
• 2.1 Как собрать
• 3 Монтаж слива
• 4 Автоматические виды сливов
• 5 Монтаж полуавтоматического сифона
• 6 Монтаж автоматического сифона
• 7 Практические советы
• 8 Видео
• 9 Фото

Вы столкнулись с тем, что не знаете, как установить слив в ванной? В представлении многих людей выполнение такой работы по силам только профессиональному сантехнику, имеющему большое количество инструмента. Однако не все так сложно, как может показаться. Прочитав изложенный материал, вы поймете, что установка слива может быть выполнена своими руками.
