Схема отопления двухэтажного дома

6 Обогрев с принудительной циркуляцией за 8 шагов

Установка насоса в систему отопления будет оправдана и в случае одноконтурной разводки. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по следующим правилам:

1. 1. Котел можно установить на пол или повесить на стену в любой комнате, не отслеживая уровень размещения отопительного прибора.
2. 2. Далее от напорного и обратного патрубков котла на уровень пола спускают две трубы, используя либо муфты, либо угловые фитинги.
3. 3. К торцам этих труб монтируют две горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
4. 4. На следующем этапе нужно развесить батареи, не обращая внимания на уровень расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одном уровне или на разных, на эффективность отопления этот факт не повлияет.
5. 5. Далее врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
6. 6. На следующем этапе устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
7. 7. Далее можно заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и два тройника, собирая байпас для насоса. Далее от тройников отводим два Г-образных отрезка, между торцами которых и монтируем насос.
8. 8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.

Четко следуя простым шагам, можно самостоятельно с первого раза получить рабочую систему

Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа будет идентичен и для двух, и для 20 радиаторов.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Разновидности отопительных систем для частного дома

По принципу движения теплоносителя все системы обогрева делятся на:

• гравитационные (они же естественные, самотечные);
• принудительные.

В первом случае теплоноситель от котла к батареям поступает самотеком – по средству конвекции. Имеющая большую температуру жидкость стремится заместить собой более холодную. Но такая система имеет ограничения по количеству подключенных радиаторов. Если комнат в коттедже много, да еще он в два-три этажа, то без принудительного варианта не обойтись. Вода в этом случае нагнетается электронасосом.

Большинство из современных отопительных котлов уже идут с насосами. Но выбирая их, следует учитывать зависимость этих котлов от бесперебойности электроснабжения. При аварии на сетях они перестанут перекачивать теплоноситель по системе и в доме заметно похолодает. А вот гравитационный аналог продолжит функционировать.

Особенности принудительной циркуляции

Длина отопительного контура в двух- и трехэтажных домах часто слишком велика, чтобы выбор в пользу отопительной системы гравитационного типа был оправданным решением. Есть у нее и другие недостатки, сделавшие схемы с принудительной циркуляцией стандартом де-факто для жилья большой площади.

Теплоноситель в такой системе движется по трубопроводу не под влиянием сил гравитации, а благодаря работе электронасоса. Из-за замкнутости контура на производительность насоса влияет только внутреннее гидравлическое сопротивление теплосети. Этажность не имеет решающего значения.

Поскольку теплоноситель движется быстрее, чем в конфигурациях с естественной циркуляцией, он не успевает сильно остыть, пройдя полный круг. Это обеспечивает равномерность теплоотдачи и экономию газа. Система может работать в низкотемпературном режиме, т.е. топить можно и в межсезонье, когда еще не слишком холодно.

Есть у принудительной циркуляции и недостатки. Главный из них — зависимость от электроснабжения. Отключение электричества влечет за собой остановку насоса. Это приводит к прекращению подачи тепла и возникновению воздушных пробок.

Решается проблема путем установки разгонного коллектора. При отключении электричества такая система продолжит функционировать в режиме естественной циркуляции.

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы

И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

• Одно- и двухтрубная.
• С верхней или нижней разводкой.
• С горизонтальным или вертикальным расположением стояков.
• С естественной или принудительной циркуляцией теплоносителя.
• С магистральным или тупиковым движением теплоносителя.

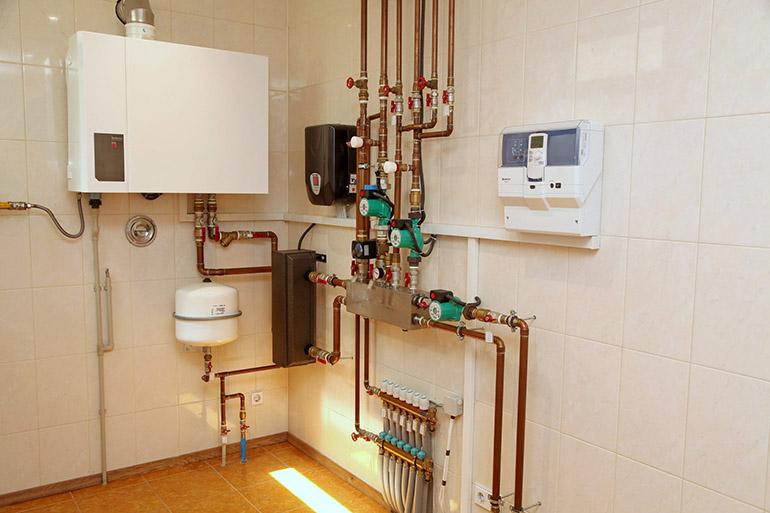

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией

При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы. Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой.
Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно.
В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей

Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования.

Виды разводки и способы расчета

Для расчета систем отопления необходимо учитывать многие факторы, в том числе:

• площадь дома;
• расчетные значения температуры воздуха внутри и снаружи, требуемую влажность;
• материалы, из которых построен дом и качество теплоихоляции;
• количество окон и интенсивность естественного солнечного освещения.

В соответствии с указанными параметрами по таблицам СНиП можно рассчитать требуемую мощность котла и требуемое давление в системе.

Распространенные принципиальные схемы

Для небольших по площади домов в один или два этажа подойдут наиболее простые однотрубные схемы, которые легко монтируются и рассчитываются, могут работать без насоса, однако считаются наименее эффективными.

Наименее эффективная и самая простая – однотрубная схема

Усовершенствованная схема – так называемая «ленинградка» — система, в которой каждый радиатор подключен по параллельной схеме, а регулировочные вентили позволяют более эффективно расходовать тепло и перенаправляют горячую воду.

Однотрубная регулируемая система – «ленинградка»

Принцип работы двухтрубной системы состоит в том, что нагретая вода подается ко всем радиаторам одновременно, а ее температура одинакова на каждом входе. Охлажденная вода отводится по трубе обратки, которая также является общей.

Простейшая двухтрубная система

Существуют схемы с нижней и верхней подачей. В первом случае вода, поднимаясь по стояку наверх, снабжает сначала первый этаж, а затем второй. При верхней системе все наоборот: нагретая вода поднимается по общему стояку и затем подается в радиаторы верхних этажей, охлаждается и возвращается обратно.

Принципиальная схема с нижней подачей

Схемы с открытым и закрытым расширительным бачком

Расширительный бак в отопительной системе играет роль регулятора уровня воды, а также страхует систему от перепадов давления. Расширительный бачок обычно устанавливают в самом холодном месте системе – на трубе обратки. Он должен располагаться в отапливаемом помещении, чтобы исключить промерзание воды в нем в зимний период.

Существует два типа бачков – открытый и герметично закрытый. Открытые бачки используются в схемах с естественной циркуляцией, а закрытые мембранные – только в системах с насосом. Читайте подробнее о расширительном баке для отопления закрытого типа в отдельной публикации нашего портала.

Герметичный расширительный бак

Классификация СО

Отопительный комплекс «двухэтажки» является весьма непростым проектом как в плане планирования, так и в практическом воплощении. Основная причина кроется в необходимости подачи теплоносителя на высоту второго этажа, тем самым создавая определенные нагрузки. Монтаж оборудования и коммуникаций следует выполнять с особой тщательностью и ответственностью. Для практической реализации своими руками требований проекта используются различные схемы СО, классификация которых базируется по ряду отличительных признаков. В соответствии с конструктивными отличиями, системы отопления 2х-этажного частного дома условно разделяют на несколько типов, в числе которых основными являются:

СО с однотрубной и двухтрубной разводкой теплоносителя;

Разводкой принято называть схему расположения отопительных радиаторов и соединяющих трубопроводов.

Правильный выбор схемы и способа подключения батарей отопления своими руками во многом предопределяет эффективность отопительного комплекса, экономичность, эстетичность и длительный срок безаварийной работы.

• С естественной и принудительной циркуляцией теплоносителя;
• С верхней или нижней разводкой;
• По направлению движения теплоносителя – с тупиковым или попутным (магистральным) перемещением.

Для обозначения выбранной схемы разводки под систему отопления частного дома принято указывать по одному показателю из каждого приведенного выше типа СО.

К примеру, вариант схемы может быть однотрубным или двухтрубным, с естественной или принудительной циркуляцией водяного теплоносителя, с нижней или верхней разводкой, движение теплоносителя – тупиковое или попутное.

Кроме перечисленных четырех типов отопительных систем различают также СО  с вертикальным и горизонтальным расположением стояков. Для частного дома с одним пользователем тепла эти два вида разводок равнозначны и явных различий между собой не имеют.

Рассмотрим особенности каждого из указанных типов систем отопления применительно к двухэтажным частным домам.

Общий принцип работы

Схема работы любой системы отопления заключается в преобразовании энергии сгоревшего газа, твёрдого (жидкого) топлива или электричества в тепловую. По трубам нагретая вода (антифриз) поступает в радиаторы, где отдаёт тепло в пространство.

Гравитационная система

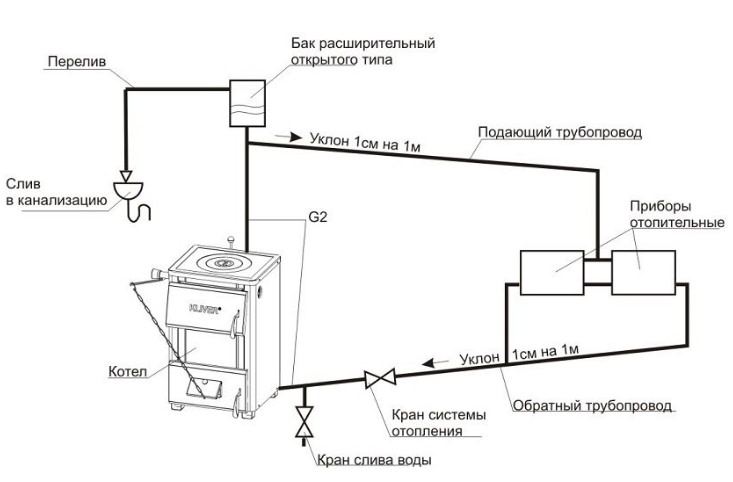

Уклон труб при естественной циркуляции в отопительной системе

В основе функционирования лежат законы физики. Если контуры предусматривают естественное движение воды, то такая схема называется гравитационной.

Сделать контур тёплого пола в гравитационных системах без применения дополнительных насосов крайне трудно. Перепад труб в полу на несколько миллиметров приводит к завоздушиванию и прекращению движения теплоносителя.

Плотность нагретого теплоносителя ниже, чем холодного. За счёт разности плотности вода/антифриз из котла по подающему стояку (диаметр 60 – 80 мм) поднимается вверх. В верхней части всей системы устанавливают расширительный бачок открытого или закрытого типа.

По периметру помещений второго этажа прокладывают верхний контур разводки. Трубу диаметром 40-50 мм монтируют с уклоном 2 -3 см на метр длины. В местах установки радиаторов в разводку вваривают трубы диаметром 16 – 25 мм. По ним жидкость стекает в радиаторы. Затем теплоноситель поступает в батареи на первом этаже.

На уровне котла или немного ниже по периметру здания прокладывают нижний контур (обратку), в который собирается охлаждённая вода.

Схема находит применение в местах, где часто отключают электроэнергию, необходимую для работы насосов. Газовые котлы в этом случае оборудованы энергонезависимым приборами безопасности.

Эта же схема нужна для систем с котлами на твёрдом топливе. В случае отключения электричества циркуляция прекращается, а дрова/уголь продолжают нагревать воду. Остановить работу твердотопливного котла можно только быстро убрав горящее топливо, что крайне проблематично. Возникает повышенное давление, способное разрушить трубы и радиаторы.

Тёплый пол

Теплый пол в тандеме с коллектором

Это отдельный вид отопления в одну трубу. В таком отоплении разводка труб отопления осуществляется по полу, а затем контур заливается слоем стяжки. Принцип действия заключается в том, что трубы равномерно прогревают стяжку, а та, в свою очередь, отдает тепло в помещение. При этом есть весомые преимущества:

• дома всегда теплые полы. Можно ходить босиком круглый год и не надо стелить ковров;
• температура внизу выше, чем вверху. Если пользоваться обычными радиаторами, то под потолком значительно теплее, чем на уровне пола;
• возможность регулировать температуру пола;
• нет батарей, что, несомненно, является преимуществом для любого интерьера.

Разводка системы отопление в одну трубу, схема:

• улитка;
• змейка.

Схема «улитка» более распространена и предполагает скручивание трубы по периметру комнаты от стен к центру. При этом нет резких поворотов, которые могли бы замедлять циркуляцию. Схема «змейка» подразумевает прокладывание контура от одной стены к другой, при этом теплоноситель постоянно меняет направление движения на 180 градусов.

На что следует обратить внимание при монтаже:

• под контур нужно проложить гидробарьер и отражающую изоляцию, чтобы тепло поднималось только вверх;
• расстояние между трубами должно быть одинаковым, чтобы пол прогревался равномерно;
• слой стяжки должен быть не менее 5 см, иначе она может потрескаться.

Также нельзя делать разрывов в теплом полу. Он выполняется из сплошного отрезка.

Дополнительные элементы системы обогрева

Расширительный бачок закрытой или открытой системы отопления есть в наличии во всех типах развязок частного дома. Давление, создаваемое в трубопроводе циркуляционном насосом или силой гравитации, изменяет температуру кипения теплоносителя.

Самопроизвольный скачок напора может спровоцировать резкое вскипание воды, а также выделение растворенных газов и многократное увеличение объема, что ведет к разрушению элементов системы отопления. Расширительный бачок позволяет предотвратить подобные проблемы.

Монтаж запорной арматуры в отопительной системе дает возможность отключить участок системы или оборудование, чтобы была возможность провести профилактику, ремонт либо замену. На стояки монтируют шаровые вентили до и после насосов, коллекторов, котла и бойлера.

К предохранительной арматуре относятся обратный и предохранительный клапан, автоматический воздухоотводчик и балансировочный вентиль. Их задача состоит в том, чтобы защитить трубопровод от дросселирующих потоков и гидроударов. Отсекающий клапан прекращает подачу топлива в момент срабатывания датчиков газоанализаторов, отключении электроэнергии и остановки циркуляции через теплообменник.

Регулирующая арматура (электронный или электромеханический регулировочный вентиль, кран-терморегулятор) должна выравнивать показатели в системе отопления. Основным условием для арматуры и соединительных деталей в системе теплоснабжения – фитинг должен обеспечить проходимость теплоносителя с наименьшими потерями напора и герметичностью разветвлений, поворотов и переходов диаметра.

Гидрострелка и распределительный коллектор снижают потери, разделяют гидравлические контуры, увеличивают проходимость и распределяют теплонагрузку. Также служат местом для монтажа измерительных приборов отвечающих за безопасность (датчиков тепла, расходомеров, манометров, термометров). Задачей термодинамической стрелки является обеспечение удаления растворенных газов и взвешенных частиц из теплоносителя.

Задачей циркуляционного насоса в отопительной системе является обеспечение движение потока нагретой воды по замкнутому контуру, из-за этого высота дома не влияет на мощность насоса. В «мокрых» циркуляционных насосах ротор с рабочим колесом располагается в отопительном трубопроводе. В качестве смазки и охлаждения деталей двигателя является рабочая среда. Принцип работы и функциональные особенности насосов зависят от мощности, подачи, КПД и напора.

Циркуляционный насос монтируют обычно на обратном трубопроводе перед котлом или выносят нагнетатель давления на байпас. Инструкцию по монтажу и эксплуатации прибора разрабатывает производитель.

Варианты прокладки труб

Схемы теплообеспечения двухэтажного дома с использованием отопительных батарей различают не только по типу подключения трубопровода и радиаторов, но и по способам прокладки других элементов системы. При выборе конкретного варианта обустройства отопления учитывают конструкцию и особенности объекта недвижимости и личные предпочтения его владельцев.

Вариант первый – выполнение разводки труб путем скрытого монтажа. Их укладывают таким образом, чтобы они располагались в полостях потолка и стен. Такой способ удобен, поскольку позволяет создать оригинальный интерьер, в котором нет деталей, нарушающих целостность дизайнерского решения.

Вариант второй – расположение труб по стенам. Такое их местонахождение считается традиционным, так как встретить его можно во многих домах, особенно старой постройки. В данном случае трубы и радиаторы монтируют к стенам помещения с помощью специальных крепежных изделий.

Схемы однотрубной и двухтрубной разводки

Выбор вида разводки отопления и теплоносителя происходит во время разработки проекта.

Однотрубная система отопления работает по принципу последовательного подключения радиаторов в разводке контура отопления. Термодинамика процесса основывается на увеличенном диаметре трубопровода (не меньше 32 мм), уклон прямых участков (0,5 % длины) и превышении оси радиатора над центральной линией котла(Н).

Саморегуляция в контуре происходит из-за различия температур между первым/последним радиатором и силе гравитации. Поток идет поочередно через каждый отопительный прибор (обратка предыдущего радиатора является подачей следующего). Температура снижается по мере удаления от источника тепла, а плотность воды наоборот, увеличивается.

Такая разводка, обычно, используют для систем с естественной циркуляцией. Схема однотрубной системы отопления с естественной циркуляцией открытого типа, образец:

В двухтрубной системе отопления разделены на подающую магистраль и обратный трубопровод. Разводка в две трубы повышает КПД системы, уменьшает тепловые потери и гидравлическое сопротивление. Двухтрубный контур определяет параллельное подключение входного и выходного патрубков отопительного прибора. Температура теплоносителя в радиаторах выравнивается, удаленность от источника тепла не влияет на нагрев.

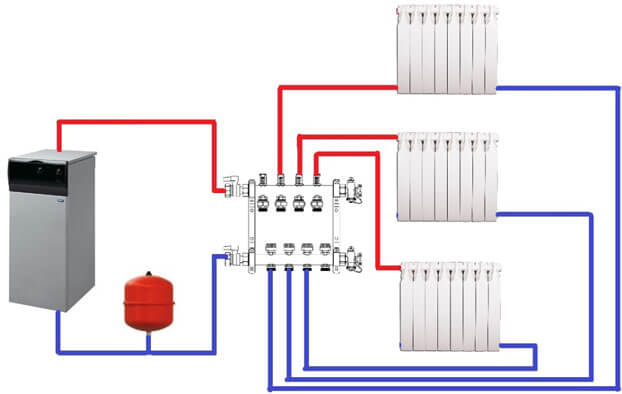

Двухтрубная лучевая схема разводки отопления с коллектором, фото:

Монтаж вентилей и кранов терморегуляторов позволяет производить замену или ремонт без отключения системы. Добавив гидравлический модуль (стрелка с компланарным коллектором) в двухтрубную систему, можно разделить контуры радиаторы (высоконапорный), теплых полов (низконапорный) и горячего водоснабжения. Минусов при правильном теплотехническом расчете в системе нет.

Особенности верхней и нижней подачи

При нижней подаче теплоносителя в схеме разводки отопления двухэтажного дома подразумевается врезка стояков отопления в кольцо первого этажа (подвала и техподполья).

Разводящая цепь (подача) прокладывается совместно с кольцом обратки. Теплоноситель движется вверх, проходит через радиаторы, и по стоякам обратки опускается собирающий трубопровод, по которому возвращается в котел.

Стояки подачи поднимают выше радиаторов второго этажа объединив воздушной линией, которая оборудована автоматическим клапаном для удаления воздуха из системы. Каждый отопительный прибор оборудуется краном Маевского.

Верхняя разводка отличает направление движения рабочего потока (сверху вниз). Главный стояк (труба, поднимающаяся от котла, через межэтажные перекрытия в центральный расширительный бак) подает теплоноситель в кольцо либо в тупиковые участки верхней разводки.

С чердака опускаются подающие стояки, которые подают в радиаторы горячую воду. Вертикальные стояки собирают теплоноситель в обратный трубопровод, который возвращает теплоноситель в котел.

Верхняя разводка используется в южных областях России. В северных и центральных областях данный метод подачи и распределения теплоносителя требует обустройства теплого чердака.

Вертикальная и горизонтальная разводка

Двухтрубная вертикальная система (с одновременно нижним и верхним способом подачи) требует проведения постоянной балансировки. При выполнении условий наладки обладает гидравлической и температурной стабильностью при выполнении условий наладки.

Схема вертикальной разводки системы отопления двухэтажного частного дома, пример:

Основой горизонтальной двухтрубной системы отопления двухэтажного дома является коллекторное подключение радиаторов отопления. Гребенка располагается в специальном шкафу заводского изготовления. Полипропиленовые элементы системы укомплектовываются производителем.

Таким образом, по мнению консультантов santehnikportal.ru наиболее эффективная схема отопления двухэтажного дома с принудительной циркуляцией – это двухтрубная разводка с жидким теплоносителем, оборудованная газовым или электрическим котлом и циркуляционным насосом.

Комбинированные системы более результативные, подбор источников тепла зависит от этажности и самой конструкции строения. В любом случае, чтобы составить индивидуальную схему рекомендуется проконсультироваться со специалистом, и сделать окончательный выбор, основываясь на личных предпочтениях. Цена на его услуги не так высока, зато польза бесценна.

Видео пример организации системы отопления с петлей Тихельмана:
