Как посчитать, сколько энергии потребляет электрический теплый пол

Как рассчитать мощность водяного теплого пола

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

 Для расчёта мощности системы потребуется знать:

• площадь и конфигурацию помещения;
• расход теплоносителя;
• теплопотери;
• укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

• площадь комнаты;
• размер окон и дверей;
• высота потолка;
• число наружных стен;
• температура за окном;
• теплоизоляция стен;
• тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

• G – расход воды в кг/ч;
• Q – тепловая мощность в Вт;
•  Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
• 0.86 — коэффициент теплоёмкости воды.

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

где:

• F — площадь помещения;
• b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф

Watch this video on YouTube

Плотность теплопотока рассчитывается по формуле:

где:

• q — показатель теплопотерь;
• F — площадь.

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% – это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов – 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

 Чтобы определить производительность насоса можно воспользоваться формулой:

где:

• Pн — мощность отопительного устройства в кВт;
• tобр.т — температурный показатель теплоносителя в обратке;
• tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.

Как сэкономить?

Как снизить расходы электроэнергии и обеспечить комфортный микроклимат внутри дома?  Об экономии стоит задуматься еще на этапе проектирования будущего теплого пола. Необходимо  будет провести расчеты и понять, сколько в месяц энергии будет потреблять система.

Потребляемая мощность теплого пола во многом будет зависеть от такого фактора, как качество утепления построек. Используя современные теплоизоляционные материалы, можно будет в разы снизить суммарные теплопотери. Это значит, что и расходуемой энергии станет намного меньше.

Еще один способ сэкономить звучит, как принцип разумной достаточности. Нет никакого смысла устанавливать мощную систему тема, где нет большой потребности в тепле.

Первым делом необходимо оценить тепловые потери каждого помещения, а после полученных результатов вычесть необходимую мощность для компенсации этих самых теплопотерь.

Используя теплый пол с низкой удельной мощностью, можно будет не только сэкономить, но и сохранить в отапливаемом помещении комфортный микроклимат.

Если система будет использоваться исключительно в качестве дополнительного обогрева, то здесь важно грамотно спланировать ее размещение. Прогревая те участки пола, которые заняты мебелью и другими предметами интерьера, не будут увеличивать комфорт пребывания в помещении

Чтобы эффективно потреблять энергию, нагревательные элементы рекомендуется устанавливать в проходах и только в тех местах, где человек будет касаться пола.

Сберечь тепло и хорошо сэкономить поможет и отличная теплоизоляция под теплым полом. Если используется просто цементная стяжка, то необходимо позаботиться о ее изоляции от стен и  других конструкций в доме.

В конечном итоге, это поможет избежать, так называемых, «холодных мостиков», которые являются причиной сильной потери тепла.

Крайне важно научиться управлять мощностями системы. Используя обычные терморегуляторы, можно будет поддерживать в отапливаемом помещении одинаковую температуру

Используя современные программируемые терморегуляторы, удастся сэкономить до 35-40%, так как они способны снижать удельную мощность системы и немного понижать температуру в помещении, если в нем нет людей.

Чтобы не тратить время на программирование каждого отдельного датчика, лучше всего позаботиться о системе умный дом, а после все устройства связаться в одну систему. В таком случае, управлять системой отопления и контролировать разумный расход энергии можно будет прямо со своего смартфона.

Если система теплый пол будет использоваться в качестве основного отопления, то целесообразно установить двухтарифный счетчик электроэнергии. Ночью систему можно будет запускать на полную мощность, когда тариф на киловатт-час дешевле.

Днем можно снижать удельную мощность, таким образом, не обогревая зря помещение, когда все жильцы будут за пределами дома.

Как подсчитать расход электроэнергии

Чтобы самостоятельно определить, сколько энергии потребляет электрический теплый пол, необходимо воспользоваться следующей формулой:

W=S*P*0,4, где

S – площадь помещения;

Р — мощность системы;

0,4 — коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами, 0,4*S — полезная площадь обогрева.

Допустим, к примеру, нам нужно рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м2 в гостиной, площадью 25 м2.

Тогда, наша формула примет следующий вид:

W=25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.

Значит, нам известно почасовое потребление известно, но это еще, далеко, не все.

Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Получается, что месячный расход электроэнергии «теплого пола» составит около 360-400 кВт.

Примем, во внимание, что приведенные расчеты – очень грубые, и фактический расход в 2 раза меньше. Связано это с тем, что следует установить терморегуляторы, которые экономят электроэнергию, примерно, на 40 %. Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета

. Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета

Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет

Далее, умножаем мощность, которую расходует система в месяц на стоимость одного киловатта энергии на момент расчета. Итого, получиться готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет.

Формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное — иметь под рукой калькулятор!

Мы увидели, сколько электроэнергии потребляет теплый пол. Если произвести расчет для всех комнат, то выйдет приличная сумма «за свет». Конечно же, при оплате первой же квитанции, вы задумаетесь, как можно сократить затраты и сделать систему отопления экономичной.

Однако, мы приведем несколько советов, которые позволят заметно снизить потребление электричества теплым полом в доме:

1. Позаботьтесь о качественном утеплении дома. Экспериментальным путем было определено, что хорошая теплоизоляция сокращает расход электроэнергии на 35-40%.

2. Обязательно установите терморегулятор на стену в самой холодной точке комнаты. Таким образом, отопление будет включаться при понижении температуры ниже установленной, и, наоборот, выключаться при достаточном нагреве помещения. Регуляторы температуры, как мы уже говорили, позволяют сократить до 40% потребляемого электричества.

3. Установите в доме многотарифный счетчик электроэнергии, при котором тариф на электричество в ночное время меньше в 1,5-2 раза (в зависимости от региона). Все равно, электрический теплый пол будет работать при Вашем присутствии, а это как раз в вечернее время, когда Вы приходите с работы. Так зачем платить больше?

4. Осуществляйте укладку материала только по полезной площади. Не стоит производить монтаж под мебелью и бытовой техникой, это не целесообразно с точки зрения сокращения расхода и к тому же запрещается самими производителями нагревательных материалов.

5. Можете немного пожертвовать отоплением, понизив температуру в помещении всего лишь на 1 градус. Незначительное пожертвование позволяет сократить расход электроэнергии электрического теплого пола на целых 5%!

Смотрим видео-ролик на эту тему:

Расчет мощности

После составления плана и проекта отопительной системы производится расчет мощности теплого пола. Этот показатель будет зависеть от следующих факторов:

• Площади и типа обогреваемого помещения.
• Особенностей его конструкции и характера будущей эксплуатации.

В соответствии с этими показателями нужно подбирать мощность источника тепла. Она рассчитывается по следующей формуле:

Мп = 1,2 * Q, в которой

Мп – это тепловая мощность;

Q – потери тепла при эксплуатации;1,2 – коэффициент запаса, изменяющийся от 1 до 1,2 единиц.

То есть, для того, чтобы произвести гидравлический расчет теплого пола, необходимо определить размер теплопотерь, возникающих при его эксплуатации. Они равны:

Q = (V * Pt * k) / 860

V – объем помещения (его находят путем умножения площади на высоту потолков);

Pt – разница температур внутри и снаружи помещения (для ее определения за основу берут +20 С⁰ — комфортную для человека температуру в помещении и наименьшее отрицательное значение, характерное для данной климатической зоны в зимний период, например -30 С⁰ и т.п).

K – коэффициент теплостойкости дома (от 1,5 до 2).

Здесь необходимо помнить о том, что в случае, если величина теплопотерь на 1 кв.м площади превышает 100 Вт, помещение нуждается в дополнительном утеплении. Это связано с тем, что плохая теплоизоляция может приводить к потерям тепла до 80 Вт на кв. м.

Тем же, кому эти расчеты кажутся слишком сложными, может помочь специальная программа расчета теплого водяного пола, которую можно найти в интернете. Пример: http://teplo-info.com/otoplenie/raschet_teplogo_pola_online и т.д.

Выполнение основных проектных расчетов и подбор материала при укладке пола лучше доверить квалифицированным специалистам в этой области. Это же касается и расчета электрического теплого пола.

Кроме мощности отопительной системы и качества теплоизоляции дома, тепло в нем будет зависеть и от других факторов, например:

• Толщины и типа изоляции пола.
• Разновидности напольного покрытия.
• Количества окон в помещении и способа их остекления.
• Расположения помещения относительно других комнат в доме и т.д.

Следующим шагом проектирования отопительной системы данного является расчет шага труб для теплого пола. От этого зависит равномерность обогрева помещения и требуемая длина трубопровода.

Расчет длины теплого пола можно произвести самостоятельно, взяв за основу данные о необходимой мощности отопительной системы, сопоставив площадь трубопровода с температурой теплоносителя, курсирующего в системе, по формуле:

L = S / N * 1,1, где:

L – длина трубы;

S – площадь отапливаемого помещения;

N – шаг укладки;

1,1 – запас трубопровода в 10 % (на повороты).

Производя расчет трубы для теплого пола, таким образом, к полученному значению нужно также добавить длину трубы до коллектора, включая раздачу и обратку.

Кроме того, расчет теплого пола по площади производится графическим методом.

Для этого на листе миллиметровой бумаги, положенной поверх эскиза-проекта дома, размечается расположение отопительного контура в соответствии со следующими нормами и правилами:

• Длина трубы в контуре отопления не должна превышать 120 м. При этом на ее выходе из напорного коллектора и входе в обратку не должно быть стыков и разрывов.
• Трубы в спирали контура должны располагаться с шагом 10-15 см.
• Толщина стяжки должна соответствовать диаметру трубы. То есть для трубопровода в 16 мм слой заливки должен составлять 6 см.

В среднем, расход трубы на 1 кв. м площади составляет около 5 погонных метров при расстоянии между витками в 20-30 см. То есть на помещение размером 20 кв. м понадобится около 100 м труб. Чтобы облегчить расчеты, можно использовать специальный калькулятор для расчета теплого пола в интернете.

Температура теплоносителя в системе и скорость его движения определяются по усредненным значениям:

• Для прогрева поверхности до оптимальных 25 – 37 ⁰С его температура должна составлять 40-55 ⁰С.
• При этом теплоноситель должен двигаться со скоростью 27-30 л/ч (для контура с диаметром 16 мм).

Шаг укладки труб определяется в соответствии с составленным проектом. Для краевых участков он должен составлять 10 см, для всей остальной поверхности пола – 15, 20, 25 см, но не более 30 см. Для проведения точных расчетов также существует программа для расчета теплого пола, которую можно найти на специализированных сайтах в сети Интернет.

https://youtube.com/watch?v=DkKqCFc_VKc

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

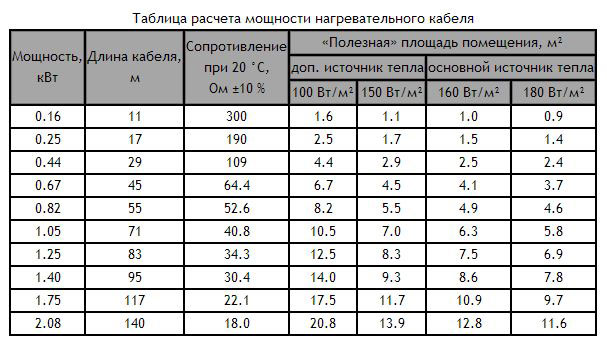

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

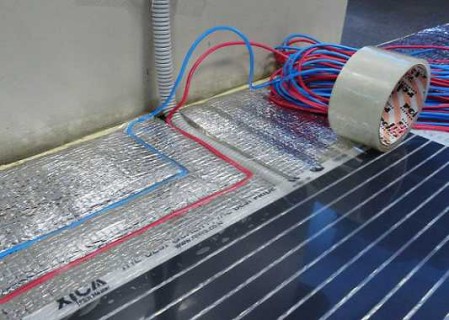

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Теплые полы по видам — сравнительный анализ расходов

Индукционный нагрев верхних слоев происходит во всех электрических полах. Осуществляется процесс за счет электрического тока, вследствие чего из электроэнергии появляется тепловая энергия. При этом коэффициент полезного действия идентичен для всех видов. Стоит заметить, что метод установки и верхний слой напрямую влияют на энергопотребление теплых полов. Огромную роль играют такие нюансы, как коэффициент отражающего материала, слой теплоизоляции и уровень потери тепла в стяжках.

Исходя из приведенной информации, можно сделать вывод, что более производительным считается оборудование, которое устанавливается под верхний слой декоративного материала. Также можно заметно сократить основные отличия между изделиями. Это обуславливается возможностью монтажа надежного утеплителя и отражателя.

Стоит заметить, что отличия между всеми видами электрических полов все же присутствуют. И это несмотря на, казалось бы, незначительные расхождения в материале. К примеру, опытный мастер может заметить, что пленка с учетом расхода 0.22 кВт обогревает до 40 градусов. А стяжке с кабелем для обеспечения аналогичной температуры потребуется всего 0.15 кВт.

В целях экономии рекомендуется прибегать к установке именно кабельной стяжки. В этом случае владелец помещения обеспечит себя достаточным уровнем температуры с минимальными затратами энергоресурсов. Качественная изоляция будет с нуля нагреваться в течение 7-8 часов, после чего обогрев будет происходить исключительно за счет верхних слоев пола.

Однако, если речь идет о небольших комнатах, то отличия в энергоэффективности будут незначительными. Единственное, на что потребуется потратиться, это установка.

Самостоятельный подсчет затрат

Таким образом, с примерной мощностью мы разобрались. А теперь рассмотрим непосредственный расчет. И для этого нам необходимо применить такую несложную формулу:

W = S * P * 0.4

Где буквой S обозначают площадь отапливаемого помещения;

Р — мощность подобранного электрообогрева;

0.4 – коэффициент покрытия совокупной площади помещения с помощью системы «теплый пол».

К примеру, вы хотите в помещении с площадью 30 квадратных метров посчитать расход теплого пола, мощность которого составляет 200 Вт/м квадратный. Следовательно, расчет будет выглядеть так:

W = 30 * 200 * 0.4 = 2400 Вт

Получается, что такой обогрев в один час будет использовать 2,4 кВт.

Как видим, количество энергии, которое будет в час потребляться теплым полом, мы узнали, но это еще не окончательный расчет. Зачастую на практике такой подогрев будет осуществляться не более 9-ти часов в сутки, итого общий расход электричества получится 9 * 2,4 = 21,6 кВт.

Число, которое получилось, теперь нужно умножить на тариф, действующий в вашем регионе (например, возьмем 4.48 руб.) и выйдет, что в этом случае цена суточного обогрева будет равна 96,76 руб., а месячного – 2903,04 руб.

Как снизить затраты

Короче, вы, наверное, уже подсчет сделали и решили, что оно того не стоит. Но спешить не нужно, лучше давайте разберемся, какие есть способы сокращения расходов. Вполне вероятно, что после некоторых манипуляций вы смените мнение в пользу установки теплого пола.

Для сокращения затрат от потребления электроэнергии обогревающимся полом нужно следовать таким советам:

1. Сделать качественное утепление своего жилья. Длительные наблюдения показывают, что хорошо утепленный дом на обогрев требует на 35-40% меньше электроэнергии, чем до проведения утепления. Экономия расходов больше чем на одну треть – согласитесь, это больше чем существенно.
2. Необходимо обязательно установить в самой холодной точке дома терморегулятор. Его использование позволит теплому полу работать не постоянно, а срабатывать только тогда, когда температура в помещении упадет ниже заданной отметки, и наоборот, отключаться – когда температура этот порог превысит. Экономия от сокращения расхода электроэнергии в этом случае будет составлять около 30%.
3. Если разница между дневным и ночным тарифами в вашем регионе ощутима, то целесообразней будет сменить обычный счетчик электроэнергии на двух или трех тарифный. Тогда у вас на ночной обогрев помещения будет уходить меньше денег.
4. Установку теплого пола проводите только в тех местах помещения, где это оправдано. То есть не разумно прокладывать там, где так или иначе будет располагаться мебель. К тому же это запрещается изготовителями таких полов.
5. В добавок можно немного пожертвовать общей температурой помещения. Если ее понизить всего лишь на 1 градус, то затраты электроэнергии снизятся на 5%.

Фото: https://econet.ru/media/covers/61270/original.jpg?1433355783

Принимать решение, а необходима ли в вашем доме установка системы теплого электрического пола, следует только после проведения всех необходимых расчетов, и как говорится после хорошего взвешивания всех за и против.

Предыдущая запись: ТОП-8 предметов в доме которые ПРИТЯГИВАЮТ неудачу и отталкивают деньги

Следующая запись: Как Легко и Быстро Избавиться о Пыли в Доме?

Расчет затрат энергии

На электропотребление основное влияние оказывают следующие условия: теплопотери материала, толщина основы для напольного покрытия, теплоизоляция. Затраты электроэнергии вычисляются по формуле: W=S*P*0,4, где S — это площадь помещения в метрах, P — мощность всех элементов пола в ваттах или киловаттах, и 0,4 — расчетный коэффициент полезной площади обогрева.

Есть несколько факторов,действующих на потребление энергии

Следует учитывать, что суммарное потребление W будет рассчитано в Вт/час или кВт/час в зависимости от того, в чем выражается мощность Р: ваттах или киловаттах.

Перед расчетом необходимо оценить максимальные теплопотери, если дом не очень хорошо утеплен. Если у здания хорошая изоляция, сохраняющая нагретый воздух, как термос — горячий чай, то достаточно взять среднее значение мощности — 0,1−0,15 кВт/м². Есть условные мощности, которые можно использовать для разных помещений:

• комнаты для проживания, кухня, коридор — до 120 Вт/м²;
• ванная комната — 150 Вт/м²;
• балкон, лоджия — 200 Вт/м²;

Есть условные мощности, которые можно использовать для разных помещений

Подставив эти значения в виде Р в формулу, можно легко вычислить требуемую мощность электрического пола в выбранном помещении. Далее следует оценить суточный расход электроэнергии, умножив W на количество рабочих часов за сутки. А затем полученный результат вновь умножается — на число дней в месяце. Итог — сколько потребляет теплый пол электроэнергии в месяц. Остается только пересчитать кВт/часы в рубли по действующим тарифам.

В заводских настройках точно прописано, сколько должен работать электрический пол.

Следует отметить, что вычисленное значение — сколько киловатт потребляет теплый пол — будет больше реального, поскольку встроенные терморегуляторы существенно экономят потребление энергии.

В случае использования электронагревающего кабеля нужно рассчитать его количество. Делается это по следующей формуле: L=l/а, где l обозначает длину провода, а — расстояние между витками кабеля. Умножая эту величину на показатель потребления (120−200 Вт), получается величина потребления на 1 м². В свою очередь размер (шаг) укладки кабеля рассчитывается умножением площади помещения на отношение 100 к длине кабеля.

Монтаж инфракрасного пленочного теплого пола

Толщина инфракрасной пленки позволяет использовать ее с любыми видами напольных покрытий. Она может монтироваться на стены и потолки, создавая обогрев всего объема помещения. В первую очередь нужно составить схему расположения нагревательных элементов, с учетом мебели, имеющейся в данном помещении.

После этого нужно тщательно подготовить и выровнять поверхность. Перепады бетонной стяжки не должны превышать 1 мм на 2 м.п. Во избежание потерь тепла через плиты перекрытия на пол укладывается термоизоляционная подложка в виде вспененного полипропилена, толщиной 3-4 мм с односторонним фольгированным покрытием. Термоизоляционные полосы стыкуются между собой и фиксируются с помощью специального термоизоляционного скотча. В конце укладки полосы аккуратно подрезают по краям по всему периметру помещения.

После этого раскатывается рулон термопленки. Отмеряется части нужной длины, которые разрезаются по нанесенным меткам и укладываются на пол по составленной схеме. Места разрезов располагаются примерно через 18 см и выделяются пунктирными линиями, возле которых нарисованы ножницы. Запрещается разрезать пленку по диагонали, поскольку в этом случае она придет в негодность. Между нагревательной пленкой и стеной должен быть зазор не менее 10 см. Сами полосы укладываются на термоизоляционную подложку с зазором между собой 5-10 мм.

В местах разрезов токопроводящие шины остаются открытыми, на них приклеиваются полоски битумной изоляции, которая входит в комплект теплых полов. Контакт вставляется точно по центру в торце токопроводящей шины и плотно фиксируется плоскогубцами. В клемме контакта зажимается токоведущий провод, конец которого зачищается на 5-10 мм. После этого место соединения полностью закрывается битумной изоляцией.

Секции инфракрасных теплых полов, разрезанные в виде полос, подключаются параллельно с помощью многожильных медных проводов, сечением не ниже 1,5 мм2. Автоматическое срабатывание терморегулятора в нужное время обеспечивается датчиком температуры.

Термодатчик устанавливается около стены, где планируется монтаж терморегулятора, на расстоянии примерно 20-25 см от края. В полу с помощью перфоратора делается штроба, куда и укладывается датчик. После этого он сверху прикрывается инфракрасной пленкой. Для отображения истинной температуры пола датчик должен быть уложен поверх теплоизоляционной подложки.

Далее в подготовленное место устанавливается и подключается терморегулятор. После этого проверяется работоспособность смонтированных теплых полов. После включения все подключенные термопленки должны нагреваться. Убедившись в рабочем состоянии системы, можно приступать к укладке чистового покрытия пола. Правильная сборка всей конструкции гарантирует значительное снижение тепловых потерь и существенную экономию электрической энергии.

Всех владельцев недвижимости, решивших установить современную электрическую , интересует, сколько энергии потребляет теплый пол. Прежде всего, следует отметить, что энергопотребление зависит от типа конструкции и размера помещения, где ее предстоит установить.

Расчёт затрат электричества по видам

Чтобы определить, сколько электрический тёплый пол потребляет тока, рассмотрим ряд следующих факторов: тепловые потери, толщина основания и степень теплоизоляции помещения.

Вычислить размер потребляемой электроэнергии поможет формула:

• S — площадь в м2;
• P — мощность;
• 0,4 — коэффициент обогреваемой полезной площади.

Электрический кабель и маты

Для определения размера потребляемой электроэнергии и расходов на её оплату при эксплуатации кабельной системы, необходимо учитывать ряд моментов:

1. Размер отапливаемой площади — свободная часть комнаты без мебели. Обычно это 12 — 15 кв. м., именно там будет стелиться кабель или маты.
2. Чтобы обогревать 15 м² пола, в среднем требуется провод, общая мощность которого 2100 Вт/ч. Чаще, потребители приобретают иностранные изделия, рассчитанные на напряжение в 230Вт. В наших условиях такой кабель не может функционировать во всю силу. Он способен потреблять не больше 1930 Вт.
3. 1930 Вт — мощность, которую потребляет теплый кабельный пол при максимальной нагрузке. При этом температура нагрева может достигать +45°С. Комфортной, считается температура до + 23°С. Пол в таких условиях, может расходовать около 965 Вт.
4. Согласно вычислениям, для поддержания комфортной атмосферы, необходимо нагревать кабель на протяжении 20 мин каждый час. В итоге, потребляемая мощность для обогрева 1 м2 пола составляет не более 322 Вт/час.

Платить за энергию, потребляемую кабельным теплым электрополом можно меньше, если использовать двухтарифный счётчик.

Кроме того, при использовании кабеля, для определения количества потребляемой электроэнергии, нужно рассчитать его длину. Это легко сделать по формуле:

где:

• l — длина провода:
• а — шаг между петлями кабеля.

Умножив данное значение на мощность провода (120−200 Ватт), вы получите величину потребления тёплым полом электроэнергии на 1 м2.

Инфракрасный теплый пол

Если применяются инфракрасные тёплые полы, то на расход электроэнергии у них, как и при функционировании любой отопительной системы, влияет степень подготовки помещения. Кроме того, важным фактором считается мощность плёнки. При использовании устройства как основное отопление — 220 Вт/м2, если дополнительное — 150 Вт/м2.

Сколько потребляют энергии тёплые плёночные полы в месяц, рассмотрим на примере комнаты 50 квадратных метров, при мощности плёнки 150 Вт. Для этого:

W=50*150*0,4=3000 Вт или 3 киловатта за 60 минут.

Чтобы высчитать месячное потребление, необходимо:

Полученный показатель умножается на тариф вашего региона — столько вы будите тратить на оплату света в деньгах. Естественно, эта цифра приблизительная, и при использовании счётчика «день — ночь».

При правильно проведённом расчёте и планировании, затраты возможно значительно понизить.
