Как устроена автоматическая система слив-перелив для ванны?

Выбрать можно из двух конструкций: автомат и полуавтомат

Сифон автомат для ванной называют также «квик-кляк» и принцип его работы похож на авторучку: нажал на пробку на дне – открылся слив. Еще одно нажатие и слив закрывается. После приятной расслабляющей ванны обычно нажимают ногой, даже наклоняться не нужно. Удобно и практично. Пробка на сливе оснащена фиксирующей пружиной и регулирует спуск/удержание набранной воды. Недостатком сифона автомат является сложность конструкции пробки, что приводит к ее частой поломке. А починить такой сифон практически невозможно. Он просто подлежит замене.Сифон для ванны полуавтомат представляет собой несложную конструкцию: поворотная головка (пластмассовая или латунная с белой или хромированной поверхностью) закрывает собой отверстие для сброса излишков воды на стенке ванны. К нему крепится механизм, передающий усилие для открытия сливного механизма на сливном блоке с пробкой (тросовый привод). Пробка представляет собой штырек со шляпкой, который закрывает сливное отверстие под своим весом. Поворот в пол оборота поворотной головки на переливе закрывает/отрывает слив с пробкой на дне ванны. Пробка опять же бывает из пластмассы или латуни с хромированным напылением. Усилие для открытия слива передается тросовым приводом, соединяющим слив и перелив.Основные недостатки сифона полуавтомат для ванной – заедание троса с течением времени, слишком большое углубление пробки в посадочном отверстии для нее и разбитое пластмассовое посадочное место в сливе. Два последних момента легко исправляются: углубление регулируется (см. фото), а посадочное место можно при желании выточить самостоятельно.

Здесь ясно видно, что штырек просто не имеет нужной длины. Устранить неисправность очень просто: достаточно выкрутить его из посадочного места и отрегулировать длину, как на фото.

Встречаются самые разнообразные модели: с электронным приводом, с тросом внутри сифона и т.д. Здесь выбор зависит от ваших финансовых возможностей и вкусовых предпочтений. Отметим, что трос снаружи можно легче починить, чем внутри, электронное управление влечет за собой удорожание сифона для ванной и любое усложняющее дополнение нежелательно в таком влажном помещении, как ванная комната.
Одно можно утверждать точно: сифон для ванны с цепочкой после полуавтомата или автомата для вас будет невозможен. Ведь вы уже привыкли к комфорту, а разница в цене незначительная.

Что может система?

Система слив-перелив используется во всех конструкциях, так как она играет важную роль. Если хозяин забудет перекрыть кран, он не затопит соседей, потому что излишки воды будут уходить через верхнее отверстие. Но это далеко не единственное назначение подобной конструкции.

Благодаря водяному затвору, который образуется в сифоне, неприятные запахи канализации не проникают в помещение. Барьер из воды предотвращает просачивание даже сильных «ароматов»

Однако не все модели способны гарантировать 100% защиту, поэтому важно разобраться с техническими особенностями продукта.
Некоторые варианты используют специальный механизм, закрывающий или открывающий сливное отверстие. Так владелец контролирует уровень наполнения ванной.
Благодаря герметичному обрамлению переливного отверстия, излишки воды не просачиваются через уплотнительную резинку и не скапливаются на полу

Вода стекает по патрубкам и доходит до канализационной трубы. Никакого дискомфорта в использовании системы, как в старых моделях, которые протекали от большого напора, создавая лужи под ванной.
Переполнение ванны больше не грозит человеку. Если пользователь отвлечется от процесса наполнения из-за непредвиденных дел, то единственное за что ему придется платить – лишние кубы. Больших луж или воды по всей квартире, как в некоторых фильмах, не будет. Излишки жидкости выходят через переливное отверстие, которое обладает гофрированным шлангом и соединяется с канализационной магистралью.
Некоторые производители выпускают продукцию, которая защищает пользователя и украшает ванную.

В магазинах встречаются модели, способные не только устранять излишки воды, но и функционировать вместе с системой подачей. То есть человек может не устанавливать кран, а доверить наполнение этому продукту. Некоторым такое решение нравится, так как позволяет создать минималистичный стиль без громоздкого крана, который выделяется на общем фоне.

Сегодня рынок переполнен подобными системами, некоторые отличаются только по внешнему исполнению, а другие — по материалу изготовления. Благодаря такому количеству у человека появляется выбор, который поможет придать комнате новый вид или найти тот вариант, который никогда не использовался у знакомых.

Классификация видов сливного механизма

Рассматривается три вида устройств и каждый имеет свои особенности в конструкции.

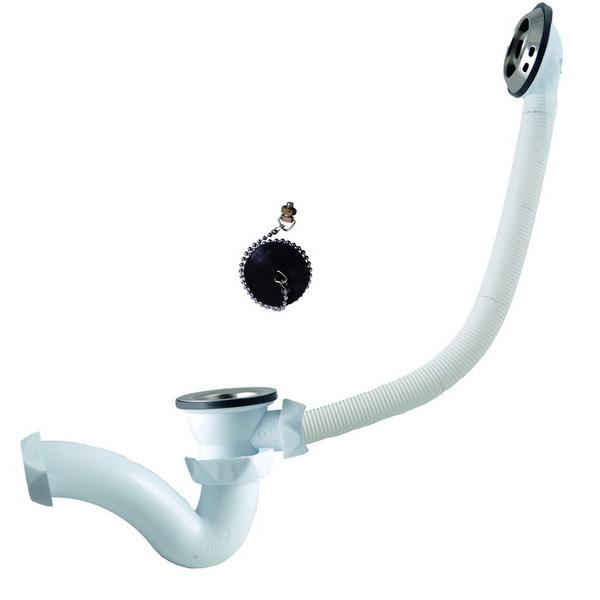

Устройство стандартного вида

Это самая простая конструкция представлена комплектующими:

• сифон представлен трубой. Он останавливает проникновение неприятных запахов в комнату;
• сливное отверстие для перелива;
• отверстие вывода жидкости на дне чаши;
• соединительная трубка для сифона и трубы канализации;
• по гофрированной трубе переливается жидкость в сифон.

Механизм называется традиционным. При закрытии горловины слива пробкой вода набирается в резервуар.

Проблемы в работе могут возникнуть с прокладками из резины. Они периодически меняются. Цена стандартного механизма 10-25 долларов.

Ее относят к надежным механизмам, поскольку подвижных элементов в ее конструкции нет. Простая сливная конструкция легко собирается и монтируется самостоятельно.

Конструкционно сливной механизм для ванны разработан двух видов:

1. слив для ванны автомат;
2. полуавтомат в ванной.

Автомат-слив для ванны

Устройство еще называют «клик-кляк». Работает система очень просто. На дне чаши расположена кнопка, которая запускает сифон автомат. От первого нажатия на кнопку слив открывается, от повторного – закрывается. Работа механизма зависит от пружины, что прикреплена к пробке системы.

Автоматический слив перелив для ванны своим расположением создает комфорт. Человек лежа может спустить жидкость, нажав ногой на кнопку, когда уже закончил купаться. Сливная кнопка компактная.

Производителями разработаны два вида автомата-устройства: обычная конструкция, с дополнительной функцией по набору чаши ванны водой. Второй вариант практикуется, если монтаж смесителя не будет рациональным в конкретном случае. Механизм включает в свою конструкцию трубы для подачи воды. Они подсоединяются вместе с переливом.

Жидкость поступает в чашу через отверстие перелива. Конструкция полностью исключает потоп в помещении. Когда уровень воды достигает предельного уровня, клапан подачи воды автоматически перекрывает отврестие, подача воды прекращается.

Если рассматривать автомат или полуавтомат с точки зрения возможности провести ремонт системы, то автоматизированное устройство ломается чаще и его можно только заменить новым. Поэтому упор делается на выбор надежного устройства. Конструкцию полуавтомат для ванной можно разобрать и отремонтировать.

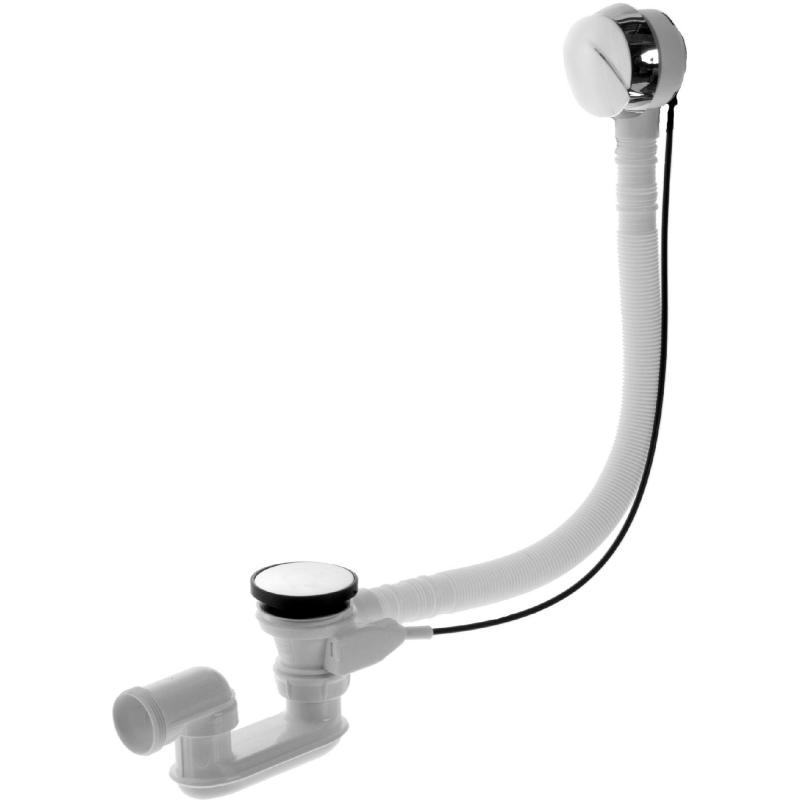

Полуавтомат слив

Если сравнивать систему полуавтомат с традиционной моделью, то в конструкции появились новые детали:

• пробка-клапан;
• воздействует на положение пробки – трос;
• поворотная головка или специальное кольцо, которое заставляет двигаться пробку.

Рукой запускается слив полуавтомат для ванной. Механизм завязан на работе поворотной головки, которая прикрывает отверстие на боковой стенке ванны, и одновременно связанна с механизмом слива. Связь держится тросовым механизмом. Когда поворачивается на откручивание головка, на боковой стене ванны открывается механизм слива. Недостаток конструкции в заедании тросового механизма.

Пробка внизу – это штырь со шлепкой. Закрытие его происходит под тяжестью своего веса. Открытие произойдет, если поворачивается на пол-оборота верхняя пробка. Тросовый механизм передает импульсы к движению.

Удобное пользование устройством – главный критерий его выбора. Выбирается дорогой модификации полуавтоматический слив перелив для ванны, чтобы не волноваться о надежности работы троса.

Самая большая разница двух устройств в их цене. Цена автомата 60-280 долларов. Цена полуавтомата 20-55 долларов. Каким из них удобнее пользоваться решает каждый исходя из своих предпочтений. Главная рекомендация: остановиться на высококачественной модели. В противном случае автомат-устройство, как и полуавтомат, доставит больше хлопот по ремонту. Вернуться к стандартной модели уже вряд ли захочется.

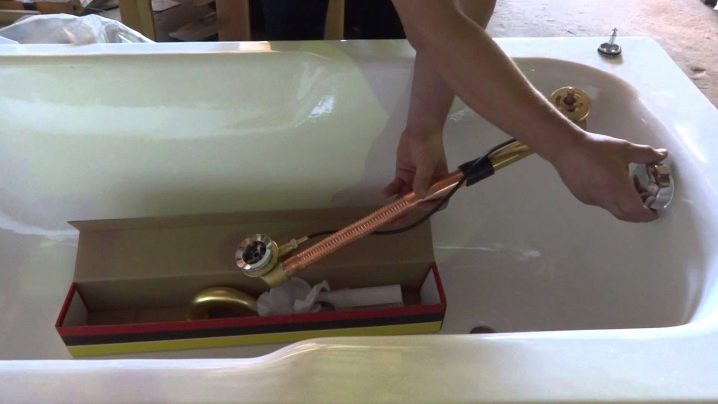

Инструкция по самостоятельной установке сливного механизма

Слив-перелив как механического, так и автоматического типа устанавливается, в целом, по одной и той же схеме. Однако перед фиксацией устройства рекомендуется ознакомиться с инструкцией производителя. Осуществленный недолжным образом монтаж приводит к неправильному функционированию устройства.

Автоматические системы должен устанавливать специалист, потому что после самостоятельного монтажа производитель снимает гарантию:

1. Откручивают крепления и снимается старый сифон.
2. Очищают от налета и мусора патрубки и прилегающие участки.
3. Монтируют слив. На сливной патрубок накладывают уплотнительную прокладку и присоединяют его к отверстию слива. С внутренней стороны одновременно накладывают еще одну манжету, на нее устанавливают решетку и прикручивают ее винтом к нижней части. Конусные манжеты располагают толстым краем ближе к гайке, а узким – к горловине. Затягивать винт слишком туго не следует, чтобы не повредить детали.
4. Перелив устанавливают аналогичным образом. Ванна должна быть выровнена по уровню, а расстояние от пола составлять не менее 15 см.
5. Чтобы соединить сливное отверстие с переливом, устанавливают гофру. Соединения закрепляют гайкой с прокладкой, которую предварительно надевают на гофру.
6. Затем подсоединяют сифон. Его также крепят с помощью гайки с герметизирующей прокладкой. Дефекты поверхности удаляют напильником, чтобы обеспечить плотное прилегание деталей.
7. Соединение с канализацией выполняют через уплотнительную манжету или трубу просто вставляют в раструб, а соединение герметизируют силиконом. При несовпадении диаметров можно использовать переходники.
8. После установки обвязки, проверяют систему на герметичность, включив воду, а пол застелив бумагой.

Самая распространенная проблема, возникающая при установке — перекос по резьбе.

Силиконовая смазка продлит срок службы уплотнительных деталей.

Чтобы автоматическая система качественно герметизировала отверстие, необходимо своевременно прочищать слив от загрязнений, волос, мусора, а также раз в полгода рекомендуется чистить сифон.

Слив-перелив для ванны обеспечивает отвод воды из нее в канализацию и защищает от переполнения. Чем сложнее система, тем она дороже и удобнее в эксплуатации, поэтому следует найти компромисс между удобством, качеством и ценой товара.

Виды и особенности материалов

Главным условием при выборе материала является устойчивость к коррозии. К таким вариантам относится:

• Черный металл является надежным материалом. Основной недостаток – внешний вид устройства. В настоящее время стараются выбирать более современные варианты;
• Пластмасса для сантехнических приборов (полипропилен). Белый цвет, лаконичная форма, продолжительная эксплуатация. Полипропилен уступает металлу по показателю прочности, поэтому есть риск поломки изделия. Простой дизайн слива-перелива может быть неуместен, если отделка помещения предполагает использование дорогих материалов и оборудования;

Бронза, латунь или медь. Зачастую данные цветные металлы не применяют без защитного слоя. Детали, расположенные в зоне видимости могут быть покрыты никелем, либо хромом (по методу гальванопластики). Применение никеля предпочтительно, для данного материала характерна продолжительная эксплуатация. Визуальное отличие никеля – синий оттенок деталей;

Для того чтобы определить вид металла, следует обратить внимание на отверстия в верхней и нижней части ванны. Медный цвет отливает красным, прочностные характеристики меди уступают другим материалам

Латунь прочнее меди, обладает светло-желтым оттенком. Основа из бронзы является самой прочной в данной категории, по устойчивости сравнима с черным металлом. Для бронзы свойственен темно-коричневый тон, основные компоненты сплава – цинк и медь.Цветные металлы являются отличным вариантом для производства сантехнических приборов. Благодаря устойчивости к коррозийному воздействию, детали легко соединяются по резьбе.

Советы по уходу

Строгих правил по эксплуатации за сливом-переливом не существует. Рассмотрим некоторые советы по уходу за данной системой:

• Для автоматического и полуавтоматического устройства необходимо периодически обрабатывать детали для поддержания блеска металла. Такой уход осуществляется с помощью стеклоочистителей, либо специальных средств;
• Регулярно организуйте проверки на выявление возможных протечек;
• Если герметизация нарушена, можно заменить материал уплотнителя, либо подтянуть место соединения элементов дополнительно;
• Засорение сифона считается одной из самых распространенных проблем в эксплуатации данной системы. Прочистку осуществляют небольшим ершиком, закрепленным на проволоке или при помощи вантуса;
• Альтернативой механической чистки является химической воздействие специальными средствами. Щелочь в составе таких средств помогает нейтрализовать засор, благодаря расщепляющему эффекту;
• Данные меры можно применять не только при проблеме засора. Лучший способ не допустить подобную проблему – периодическая профилактика системы.

Источник

Виды и отличия устройств

2.1 Стандартный вариант

Комплектность модели:

• Труба (сифон). Служит затвором от попадания нежелательных запахов в квартиру;
• Горловина для перелива;
• Горловина для слива;
• Трубка, соединяющая сифон с канализационной системой;
• Гофрированный шланг, с помощью которого происходит перелив воды в сифон.

Такое устройство считается традиционным. Для того чтобы наполнить ванну, следует закрыть нижнее отверстие пробкой.

В процессе эксплуатации нужно следить за состоянием уплотнителей и вовремя осуществлять их замену.

Диапазон цен на стандартные модели: от 10 до 25 $.

2.2 Слив-перелив полуавтомат

Данная система более совершенна, чем традиционная. Слив-перелив состоит из трубок и шлангов, отводящих воду, сифона, горловин, однако есть и отличия. Полуавтомат дополнен следующими элементами:

• Пробка-клапан;
• Специальный трос, который отвечает за управление пробкой;
• Механизм, с помощью которого опускается и поднимается пробка. Данную функцию может выполнять поворотное кольцо, кнопка, вентиль, либо рукоятка.

Механизм действия достаточно прост: при натяжении тросика клапан поднимается, за счет ослабления – опускается. Для того чтобы трос пришел в движение, необходимо повернуть вентиль, либо нажать на специальную кнопку. В устройстве полуавтомата отверстие перелива скрыто за блоком управления. К преимуществам слива-перелива также относится дизайн и удобство в эксплуатации конструкции.

Недостатком полуавтоматической системы является степень надежности. Лучше приобрести дорогую модификацию, либо остановить выбор на стандартном образце.

2.3 Автоматический вариант

Отличительной особенностью данного механизма является клапан, воздействие на который автоматизировано. Для того чтобы пробка закрыла отверстие слива в чаше, необходимо нажать на нее. Пружина сжимается и опускает клапан, за счет фиксатора положение сохраняется. Для того чтобы слить воду потребуется нажать на кнопку.Достоинства:

• Управление сливом можно осуществлять ногами;
• Компактный размер видимой части;
• Большой ассортимент кнопок. Для стиля хай-тек подойдут хромированные элементы, винтажный дизайн отлично дополнят латунные кнопки.

Автоматическое водоотведение часто встречается в моделях детских ванночек. Подобное устройство упрощает эксплуатацию, резервуар не нужно переворачивать, удаляя воду.

Цены варьируются в среднем от 60 до 280 $.

Как собрать и установить?

Каждый вид системы «слив-перелив» имеет свои тонкости монтировки. Здесь даны лишь общие рекомендации и советы по установке обвязки для ванны самостоятельно.

Небольшая инструкция по монтажу выглядит следующим образом:

• выбрать сифон такой конструкции, чтобы при установке расстояние между его основанием и полом было 15 см;
• нужно соединить отверстие тройника с решеткой, загораживающей слив;
• при присоединении нужно зафиксировать прокладку-уплотнитель;
• с помощью гайки к отводу от тройника устанавливается сам сифон;
• к одному из отводов тройника крепится боковая труба;
• конец сифона погружается в канализацию;
• каждая часть конструкции уплотняется.

На заключающем этапе нужно закрыть сливное отверстие, наполнить ванну водой. Затем, когда вода будет течь по трубе для слива, тщательно просмотреть всю конструкцию на наличие отверстий. Можно постелить на поверхность под системой сухую ткань или бумагу. Капли на ней сразу покажут результат.

Какие существуют виды?

Разновидностей этого продукта по способу работы не так много. Всего встречается 3 вида, которые полностью отличаются друг от друга:

• Механические системы;
• Полуавтомат;
• Автоматические.

Название каждой системы – условное. Оно раскрывает только принцип работы, который происходит внутри оборудования, никаких специальных особенностей, позволяющих управлять посредством смартфона, у автоматических систем нет

Чтобы было проще ориентироваться в магазине, важно знать, какие главные отличия у представителей

Механический вариант

Открытая переливная горловина и отверстие слива, которое закрывается крышечкой. Вот главные особенности оборудования. Верхняя часть может прикрываться декоративным элементом. Пропускающая способность от этого не становится хуже. Все функции выполняются отлично.

Для закрытия нижнего слива в комплекте предусмотрена специальная крышка, которая изготавливается из пластика или металла, но обладает прорезиненной частью, обеспечивающая плотное прилегание. Для большего удобства, некоторые производители оснащают элемент цепочкой, она позволяет быстро найти пробку под водой.

Во многих ванных механический продукт пользуется широким спросом. Потому что, сама купальня отличается высоким сроком службы и меняется редко. Конечно, никаких особенностей изделие предоставить не может, и все действия сводятся к ручному управлению, но надежность доказана годами.

Достоинства:

• Небольшая цена оборудования;
• Легкая установка;
• Хороший показатель долговечности;
• Надежность.

Недостатки есть, их не так много, поэтому большая часть условна:

• Устаревший вариант, что не подойдет любителям современных решений;
• Иногда может потеряться пробка, особенно если в квартире есть ребенок.

Полуавтоматические устройства

Современный вариант, который отличается дополнительным функционалом и приемлемой ценой. Оборудование оснащается специальными элементами, которые повышают комфорт эксплуатации. Конструкция у этого прибора значительно сложнее, поэтому работы по монтажу рекомендуется проводить сантехникам.

Достоинства исполнения:

• Удобная регулировка уровня воды, человеку не надо контактировать с водой, чтобы отыскать пробку, достаточно повернуть рычаг или нажать кнопку, которая располагается на горловине перелива.
• Красивое внешнее исполнение, которое выделяется на общем фоне.

Недостатки:

• Если пользователь будет применять устройство контроля сливного отверстия несколько раз в день, то трос быстро придет в негодность и начнет некорректно работать.
• Не рекомендуется ставить конструкцию в квартирах, где по водопроводу течет жесткая вода, потому что на главных элементах, начнет образовываться налет. Это приведет оборудование к поломке через пару лет использования.

Из-за того, что система оснащена вращающимся элементом, это является ее уязвимым местом. Поэтому встречаются такие неполадки:

• Обрыв троса из-за сильного износа;
• Повреждение сливного элемента;
• Поломка маховика.

Вариантов образования неполадок много, поэтому при выборе этого продукта, уделяется внимание производителю и материалу. Все должно изготавливаться на высшем уровне, чтобы не возникло непредвиденных неисправностей

Желательно, чтобы предоставлялась продолжительная гарантия. Также нельзя забывать о правильной эксплуатации, нередко соблюдению этих правил продлевает срок службы в 2 раза.

Автоматическое оборудование

Конечно, полной автоматизации в этом изделии нет, все действия выполняются при помощи механических усилий, как в предыдущем варианте. Отличия также есть, например, для открытия или закрытия не используется промежуточный элемент, например, тросик, все действия выполняются напрямую. Этот механизм размещается в сливной горловине.

• Простота применения;
• Красивый внешний вид;
• Практически не возникают поломки, так как нет передаточных механизмов.

Несмотря, на положительные стороны, у такого оборудования также есть недостатки:

• Для спуска из ванны, где присутствует большое количество воды, придется окунуть руку в жидкость и нажать на соответствующую кнопку;
• Если клапан выйдет из строя, человеку придется покупать новую модель, так как ремонту продукт не подлежит;
• Иногда встречаются поломки фиксатора, где используется пружина. Однако этот элемент можно заменить, главное использовать такую же модель.
• Небольшая пропускная способность.

Сначала выбираем конструкцию сифона для ванной, а затем оформление

Всем знакомый сифон для ванны «с пробкой на цепочке» постепенно исчезает из наших домов, так как современные устройства позволяют одним движением открыть сток воды, а не вытягивать за цепочку резиновую пробку. Тем более, когда ванна наполнена горячей водой и пробка прочно сидит на своем месте. Согласитесь, это весьма удобно.
Поэтому знакомую всем конструкцию с вытягиванием пробки рассматривать не будем. Остановимся на тех, за которыми будущее. Конечно, указав плюсы и минусы каждого устройства (ведь для этого и ведется блог «Советы от бывалого сантехника»). На сегодняшний день в магазинах сантехники

Особенности конструкции

Несмотря на широкий ассортимент, разнообразие дизайна, конструкций и возможностям. Принцип работы у каждого продукта одинаковый и состоит из нескольких пунктов:

Горловина. Элемент устанавливается в нижнюю часть

При монтаже требуется уделить внимание герметизации, так как от нее зависит долговечность и надежность. В комплекте должны присутствовать специальные уплотнители, если их нет, то лучше не покупать подобное оборудование

Горловина обладает решеткой, которая предотвращает проникновение и скапливание крупного мусор внутри системы. Поэтому шанс возникновения засора минимален.
Сифон. Изделие предназначено для образования гидрозатвора, который предотвращает проникновение и распространение неприятного запаха в помещение. Часто продукт обладает компактными размерами, так как пространство под ванной ограничено, что не позволяет монтировать габаритные модели. Еще одна полезная функция – соединение всех патрубков с канализационной магистралью. При выборе уделяется внимание объему, так как от количества зависит его эффективность. Рекомендуется покупать товары, где это значение не меньше 300 мл, можно больше.
Для соединения с канализацией используются патрубки. Диаметр этого элемента универсальный – 50 мм. Однако встречаются модели с другим исполнением. На конце присутствует цилиндрический участок.
На верхнюю часть ванны устанавливается горловина перелива. Продукт оснащен угловым патрубком, который во время установки направляется вниз. Когда пользователь покупает готовый вариант, то этот элемент соединен со всеми главными частями сразу, что значительно упрощает монтаж и эксплуатацию.
Для взаимодействия горловины слива и перелива используется труба, которая изготавливается из различных материалов. Она может быть жесткой (выполнена из металла или прочного пластика) или гибкой (например, гофрированной, часто изготавливается из ПВХ). Различия по изгибу и длине допускаются.
Закрывающее устройство. Элемент позволяет контролировать наполнение ванны.

Выбор по материалу

При выборе системы приходится опираться на материал, из которого изготавливается устройство, поскольку он влияет на стоимость модели, ее техническую характеристику. Производители чаще используют материал, проверенный в эксплуатации годами. Особенно хорошо зарекомендовали себя конструкции для ванны полуавтомат и автомат из разных металлических сплавов.

К традиционным вариантам сплавов относят соединение меди и цинка (латунь); меди и олова (бронза).

Конструкция из этих сплавов относится к дорогим, но с высокими техническими показателями. Сифон из латуни или меди украсит комнату, оформленную в старинном стиле.

Подтверждается долгосрочность механизма в работе. Высокая температура воды не наносит ему ущерб. Хромированные конструкции прослужат еще больший срок.

Конструкции из латуни выбираются с напылением. Сплав плохо переносит воздействие воды и теряет свой блеск. Для бронзы вода не страшна.

• Поскольку главный критерий в выборе материала это его способность противостоять ржавчине, то черный металл подходит под это требование. Но из-за внешнего вида его все меньше используют.
• Конструкция из пластмассы – это лаконичность, простой дизайн, белого цвета модель. Ее прочность уступает моделям из сплавов. Кроме того, в комнату с дорогим интерьером пластмассовое устройство не поставишь.

Рейтинг основ по прочности: первое место – черный металл, второе – бронза, третье – латунь, четвертое – медь. По отливу горловин вверху и внизу ванны можно определить металл, из которого изготовлен сифон: красного цвета – медь; светло-желтого оттенка – латунь, темно-коричневая бронза.

Сплавы металлов противостоят коррозии, поэтому резьба деталей конструкции не нарушается.

Монтаж

Установкой слива-перелива можно заняться самостоятельно, при этом важно не забывать, что от качества работ зависит герметичность ванны в дальнейшем. Однако при всей ответственности, монтаж системы может вполне осуществить непрофессионал, необходимо лишь прислушаться к советам специалистов

Общие рекомендации:

• Соблюдайте определенную последовательность в работе;
• Используйте специальные уплотнители для обработки соединений;
• Закручивая детали, будьте аккуратны, чтобы не сорвать резьбу;
• Все элементы нужно затягивать на одну четверть полного оборота, после того как закрутили рукой;
• В том случае если не получается закрутить соединение, необходимо проверить ровно ли стоит гайка.

Монтаж начинают после того как на опоре закреплена чаша. Ванна должна быть выставлена по уровню и зафиксирована. Также необходимо оставить зазор по высоте между полом и резервуаром (от 150 мм и более).

Правильная последовательность:

• Нижнее отверстие ванны соединяется с тройником. При этом нужно обработать соединение с помощью уплотнителя и зафиксировать элементы винтом;
• Далее присоединяют сифон и закрепляют его с отводом тройника гайкой. В качестве уплотнителя здесь можно применить резиновую манжету;
• Горловину для перелива соединяют с боковой изогнутой трубкой (сифоном);
• Завершается процесс присоединением сифона к трубе канализации. Для этого используют специальную изливную трубу;
• В процессе каждого соединения, следует помнить про укладку уплотнителя.

После завершения монтажа, нужно проверить ванну на протечки. Чашу наполняют водой, далее необходимо внимательно посмотреть все стыки и соединения. Если на поверхности выступают капли, закрутите элементы сильнее и обработайте герметиком заново.

Видео по установке сифона:



Монтаж слива

Монтаж сифона

Собрав слив, нужно установить его в ванне.

• В первую очередь надо проверить, не осталось ли кусков старой прокладки или какого-то налипшего мусора. Посадочная площадка должна быть чистой и гладкой (как изнутри, так и снаружи ванны). Если это не так, то установку нельзя производить до устранения проблемы.
• Нижняя часть сифона имеет широкую горловину с обнижением изнутри – это посадочное место для прокладки (показана синей стрелкой). Если длина рук позволяет, то дальнейший монтаж можно выполнить без помощника. Сифон с уложенной на него прокладкой подводится под нижнее отверстие ванны и удерживается в таком положении.
• Изнутри ванны проверьте, чтобы нижняя прокладка не сдвинулась в сторону.
• На сливное отверстие укладывается прокладка (на нее указывает зеленая стрелка), устанавливается и прикручивается верхняя крышка с решеткой. В современных моделях фиксация осуществляется медным винтом, в более старых моделях крышка имеет резьбу и вкручивается непосредственно в сифон.

Зажимаем сифон

• Таким же образом выполняется обвязка отверстия перелива и выполняется его соединение с сифоном при помощи гибкого шланга с предварительно надетыми гайками и конусными шайбами.
• Следующим шагом будет подключение к канализации. Как правило, при подключении к ПВХ канализационным трубам проблем не возникает, а для того, чтобы выполнить соединение с чугунной трубой, придется приобрести резиновую муфту подходящего размера.
• Обжав все соединения, нужно проверить, нет ли где протечек. Делается это просто – в ванну набирается вода, а под ванной нужно смотреть. Потом надо закрыть пробку и проверить, не появятся ли снизу капли воды, когда ванна немного наберется. Заключительным этапом будет проверка герметичности установки перелива. Для этого надо набирать воду до тех пор, пока она не польется в сифон через перелив.

Под ванной сухо? Тогда установка сифона выполнена успешно.
