Смесительный узел для теплого пола своими руками

Подключение контуров и гидравлические испытания

Не стоит заливать стяжку, пока не проведена опрессовка системы.

Своевременная проверка – лучший способ обнаружить возможные неисправности, в частности, потенциальные утечки. Для проведения испытания к одному входу коллектора подключается водопровод, к другому – опрессовочный насос. Контуры проверяются поочередно, по одному, остальные во время процедуры перекрыты.

После подачи воды следует проверить наличие воздуха в системе и чистоту жидкости, в которой возможно появление «рабочих» загрязнений.

Испытание следует проводить до тех пор, пока вода не станет чистой. Отток жидкости из контура производится обратно в коллектор, откуда – в канализацию по шлангу, вставленному в сливное отверстие. Обнаруженные протечки следует устранить.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.

5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

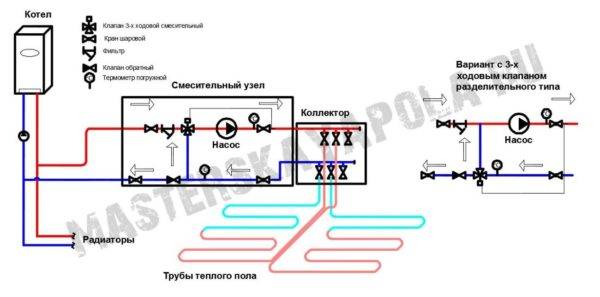

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Как сделать узел подмеса своими руками

Смеситель для тёплого пола своими руками сделать можно. Возможно, это обойдётся вам даже дешевле, чем купить готовый прибор. При том бывают случаи, когда попросту невозможно найти регулятор с нужным количеством входов.

При работе следует выполнять всё по порядку, пункт за пунктом, чтобы избежать поломок техники.

Чтобы сделать смеситель для тёплого водяного пола своими руками, нужно иметь следующие составляющие:

• двухходовой или трёхходовой клапан;
• специальные гайки;
• ручной отводчик воздуха;
• клапан обратки;
• шаровой кран;
• циркуляционный насос;
• зажимы;
• несколько тройников;
• приборы для измерения температуры.

Чтобы сделать своими руками терморегулирующий смесительный клапан для тёплого пола, нужно пройти следующие этапы:

Для начала стоит изготовить коллектор. Коллекторный узел своими руками можно выполнить двумя вариантами. Например, сделать пайку из полипропиленовых тройников, либо скрутить из тройников. Тот и и другой варианты предполагает диаметр элементов ¾ дюйма. В случае пайки коллекторный прибор выйдет дороже, так как каждое ответвление гребёнки нужно оснастить МРН, а оно стоит не дёшево. Качественный тройник – лучший материал

Важно только правильно их выбрать. Для гребёнки подойдут приборы с одним внутренним и двумя внешними концами

Пакля поможет скрутить их друг с другом. Вторым пунктом создаётся гидрострелка. Выполнить её можно не применяя трёхходовой клапан. Вполне хватит обычного регулирующего крана, использующегося для обогревательных батарей. Кроме этого понадобится пара тройников и пара соединительных ниппелей, имеющих резьбу на внешней стороне и внутри. Их длина должна составлять полметра. Собирается всё на пакле: с двух сторон присоединяют кран ниппели, и уже к ним с каждой стороны прикрепляют по одному тройнику. Третьим пунктом стоит сделать насос. Насосный узел самому выполнить не получится, его можно только купить. Ставится прибор в нижней части гидрострелки с помощью разъёмных соединений (входят в стандартный комплект). На последних этапах нужно соединить гидрострелки с гребёнками. Для этого нужно сделать разъёмные крепления. Если насос будет в качестве отдельного предмета, то нужно приобрести патрубок. Длина патрубка должна быть аналогичной показателю насоса. Его устанавливают на подаче, к патрубку прикрепляется коллектор. Потом к гребёнке прикручиваются регулировочные клапаны (либо краны Маевского, либо приборы автоматики для удаления воздуха). В конце смесительная конструкция помещается в отведённое для него место шкафа и монтируется к системе обогрева. Узел подмеса для тёплого пола своими руками прикрепляется с помощью отсекающих кранов. Также осуществляется соединение узла и тёплого пола. Внизу один конец с гребёнкой, а вверху второй конец. Чтобы подключить всё правильно, то делайте всё поэтапно. Включается снабжение электричеством. Этап настройки узла смешивания. Теперь нужно провести проверку функциональности системы. Обычно настройка отнимает намного больше сил и времени, чем предыдущие работы по установке. Но если всё правильно рассчитать, то можно всё осуществить с минимальными вложениями. Нужно снять сервопривод (чтобы он не мешал узлу в процессе регулировки). Теперь нужно уравновесить контур пола. Закройте радиаторный контур, уберите с клапана крышку, затем возьмите шестигранный ключ и поверните по часовой стрелке до конца. Линии контура уравновешивают специальными клапанами. Если в смесительной конструкции только одна линия, то балансировка не имеет смысла.

Если позволить клапану сработать в момент настройки, то это приведёт к неверному результату. Поэтому конструкции необходимо задать положение, в котором механизм будет бездействовать.

Утепление полов – это, безусловно, важный вопрос отопления в жилом доме. Систему «тёплый пол» можно устанавливать практически в любом месте, и теперь вы знаете, как это сделать и при помощи каких инструментов.

Смесительный узел – один из основных элементов системы тёплых водяных полов. Он делает отопление полным, так как содействует совместной работе котла и тёплого пола.

Преимущества обогрева пола с подмесом

Когда имеется узел подмеса для теплого пола, система обогрева имеет немало плюсов:

Комфортное проживание. Это возможно по причине поступления тепловой энергии в результате излучения, а не конвекции. Кроме этого напольная поверхность и помещения обогреваются равномерно. В комнатах нет мостиков холода и чересчур горячих батарей. Все эти обстоятельства способствуют созданию комфортной и здоровой атмосферы и отсутствию пыли. Напольная поверхность всегда сухая, на ней отсутствует среда питания для клещей, плесени и иных вредных микроорганизмов.

Финансовая выгода. При правильном монтаже трубок и эффективном функционировании конструкции можно значительно сэкономить на обогреве домовладения. Доказано, что в квартирах расходуется меньше электроэнергии примерно на 30% при условии, что у потолка стандартная высота.

Безопасная эксплуатация

Это обстоятельство имеет немаловажное значение для помещений, в которых постоянно присутствуют люди. Благодаря функционированию системы с обогревом напольного покрытия и тому, как работает смесительный узел для теплого пола, жильцы не имеют ожогов и других повреждений, которые можно получить при использовании, например, конвекторов или масляных радиаторов.

Гигиена

Система водяного пола, оснащенная смесителем, позволяет периодически производить дезинфекцию финишного напольного покрытия. Его можно очищать моющими средствами и водой. Данная система отопления идеально подходит для помещений с повышенными требованиями к гигиене. Например, водяной пол со смесительным узлом монтировать можно в больницах и детских дошкольных учреждениях.

Удобство. Для водяной системы пола не требуется устанавливать в обогреваемой комнате дополнительные приборы. Все нужные для него элементы обычно помещают в кладовках. Поэтому при планировке интерьера помещения для них не выделяют место.

Распространенные узлы

Различаются конструкцией, техническими параметрами, функциями. Главная задача — реализация отопления полового покрытия. Методы обеспечения работы системы различны.

Valtec

Смесительное узловое соединение Valtec поддерживает заданный температурный режим для теплоносителя во вторичном контуре отопления. Возможно благодаря подмешиванию из обратки. Узел обогрева обеспечивает гидравлическую увязку высокотемпературной отопительной системы, низкотемпературного теплого пола.

В работе водяной системы отопления пола, узел — главный элемент. Для обычного радиатора поддержание температуры в 85 градусов по Цельсию нормально. Для пола — 35 градусов по Цельсию. Смесители обеспечивают стабильность, бесперебойность работы систем отопления с низкотемпературным режимом.

Узел Valtec

Для постоянной циркуляции воды предусматриваются насосы. Беспрерывно подают охлажденную жидкость из обратной линии в теплоноситель.

ТИМ

Смесительное соединение последовательного типа смещения теплового носителя ТИМ имеет особенность. Полный расход системы отопления подается на потребителя. Подходит для использования в системе отопления частного дома. Нужно подобрать технические характеристики узла (модель), установить.

Узловое смесительное устройство ТИМ

Oventrop

Торговая марка Oventrop специализировалась на окнах, дверях. Со временем произошла переспециализация на узлы для организации теплого пола в домах, инструменты для монтажа.

Комплектация:

• коробка для монтажа;
• вентиль;
• клапан выведения приточных вентиляционных воздушных масс;
• термостат, контролирующий температуру теплового носителя для обратной линии.

Для прокладки труб водяного контура принято использовать маты — подложки с бобышками. Толщина материала — 11-35 мм. Монтаж контура на фольгированный утеплительный шар выполняется шинами фиксации, якорными скобами.

Узел смешивания Oventrop

Особенность труб Oventrop — легкость установки системы отопления, смесительного устройства, присоединения к запорной арматуре.

Watts

Насосный узел Watts регулирует температуру в диапазоне 30-50 градусов по Цельсию. Возможно, благодаря вентилю TempGuard, модулю Watts IsoTherm.

Устройство подмеса Watts

Продукция торговой марки Watts лидирует в Америке, Канаде.

Wilo

Насосные узлы подмешивания для теплого пола Wilo просты, надежны. Конструкция четко продумана. Возможно подключить коллектор для радиаторного отопления.

Смесительный агрегат Wilo

Материал выдерживает температуру в 90 градусов. Информация предоставляется для первичного контура системы отопления.

Что лучше: Oventrop или Valtec?

Торговая марка Valtec имеет патент от Италии, но запчасти, элементы системы обогрева для полов производит в Китае для снижения стоимости.

Устройства Valtec лучше применять для отопления частных, загородных домов большой площади. Производитель дает гарантию на трубы 7 лет. Запорная арматура ломается чаще.

Для многоквартирных домов с высоким давлением системы обогрева, лучше китайские трубы не укладывать. Существует вероятность порывов, утечек.

Oventrop — лучший производитель узлов смешивания. Продукция долговечна, надежна. Выдерживает перепады давления воды, обеспечивает регулярную работу системы «теплый пол».

Преимущества насосно-смесительных узлов

Насосно-смесительные узлы представляют собой устройства для принудительного кругооборота и охлаждения жидкости, находящейся в системе теплого пола, до оптимальной температуры. Помимо того, что включение такого блока в общую конструкцию является обязательным действием, он также вносит несколько значительных преимуществ:

·         безопасность – ликвидирует вероятность перегрева нагревательных элементов и нанесения ожоговых травм из-за нарушения целостности конструкции;

·         экономичность – снижает затраты электрической энергии до 30%;

·         долговечность – каждый компонент устройства выполнен из высокотехнологичных материалов, гарантирующих эффективную эксплуатацию системы до 45-50 лет;

·         гигиеничность – напольное покрытие высыхает в минимальные сроки после влажной уборки, что исключает возможность возникновения грибковых и плесневых образований.

Циркуляционно-смесительный модуль является одним из главных элементов водяного теплого пола

От него напрямую зависит эффективность и работоспособность всей системы, поэтому важно правильно подобрать агрегат, опираясь на показатели удельного объема циркулирующей жидкости.

Предназначение смесительного узла

Сочетание центральной отопительной системы и теплого пола включает в себя несколько элементов, среди которых есть ряд основных:

• Нагревательный котел;
• Отопительные радиаторы;
• Магистральный трубопровод централизованной системы;
• Теплоноситель;
• Трубопровод теплого пола.

Отопительные котлы разогреваются до температуры от 70 до 95 градусов. Для радиаторов такая температура была бы подходящей, но не для теплых полов – согласно нормам, напольное покрытие нельзя нагревать свыше 31 градуса. Конечно, часть температуры на себя возьмет стяжка, но даже в таком случае теплый пол можно разогревать до температуры не более 50-55 градусов.

Это требование говорит о том, что теплоноситель из центральной системы нельзя использовать в контуре теплого пола из-за его высокой температуры. Чтобы сделать возможной работу двух отопительных контуров, необходимо использовать насосный смесительный узел для систем теплого пола, который позволяет снизить температуру теплоносителя до подходящего значения.

Для снижения температуры забирается теплоноситель из двух контуров – горячего, выходящего непосредственно из котла и радиаторов, и холодного, т.е. обратного контура. Применение узла смешивания в конечном итоге позволяет настраивать свойственный теплому полу температурный режим, не затрагивая деятельность остальных элементов системы.

Существует только одна ситуация, в которой наличие смесителя не требуется – если теплый пол является единственным отопительным контуром, котел для которого работает в низкотемпературном режиме. Во всех остальных случаях узел регулировки теплого пола – это обязательная составляющая отопительной системы.

Шаг 2. Установка коллекторного шкафа

Если  с первым шагом у Вас все в порядке, то начать монтаж водяного теплого пола своими  рукаминеобходимо с установки коллекторного шкафа согласно проекту (если он конечно есть).

Если он скрытно расположен, необходимо заранее выбить перфоратором нишу в стене и установить таким образом, чтобы рядом не находились провода и не ниже уровня пола.

Иначе будут проблемы с подачей воды. Если устанавливается автоматика, то необходимо заранее проштробить выемки, чтобы проложить электропроводку.

После, подвести магистральный трубопровод подачей обратки. Все работы по устройству теплого пола необходимо проводить до финишной штукатурки и установки дверных коробок.

Установить настенный коллекторный шкаф еще проще, установите его на стену, выровняйте поверхность, зафиксируйте и подводите трубы.

Если проекта у Вас нет, то коллекторный шкаф желательно поставить ближе к центру этажа, чтобы ветки теплого пола были плюс-минус одинаковые по длине.

Конструкции смесительных узлов

Рассмотренные выше схемы показывают лишь принцип циркуляции теплоносителя в отопительных контурах. Для каждой схемы используются разные конструкции смесительных узлов. Причем в каждой из двух типов существует довольно большое количество разнообразных конструкций которые используют разное оборудование и комплектации.

В общем, по конструкции все схемы смесительных узлов можно разделить на такие изделия:

• на 3-ходовых клапанах;
• на 2-ходовых клапанах.

Каждая из этих конструкций может быть изготовлена с использованием разных элементов в разной последовательности и с разным расположением. Так как последовательные схемы смесительных узлов более распространены и чаще применяются при самостоятельном изготовлении, больше внимания уделим им.

На 2-х ходовых клапанах

На 2-х ходовых клапанах также реализуют схемы с параллельным и последовательным смешением. Пример узла представлен на изображении.

Схема последовательного смешения с 2-х ходовым клапаном.

Выбор клапана и схемы расположения проводят в основном исходя из возможной компоновки узла, места для него и других характеристик системы. Нельзя сказать, что узел на 3-х ходовом клапане работает лучше, или наоборот.

На трехходовых клапанах

Если используется смеситель для теплого водяного пола на базе 3-х ходового клапана схема проектируется чаще всего как последовательная. В таком случае трехходовой клапан может быть установлен как на подающей ветке, так и на обратной.

Схема последовательного смешения с 3-х ходовым клапаном.

В первом случае он работает как клапан смесительного типа, в котором поток воды из обратного трубопровода смешивается с подающим и дальше прокачивается насосом в ветки теплого пола. При установке клапана на «обратке» он выполняет функции разделителя потока.

На перемычке между подающим и обратным трубопроводом возможна установка обратного клапана, который будет перекрывать поток в случае остановки насоса, но при открытом трехходовом. Такая ситуация возможна при реализации функции регулирования теплого пола насосом. Этот клапан также можно устанавливать и в схемах с двухходовым клапаном или в узле параллельного смешения.

Схема параллельного смешения с 3-х ходовым клапаном.

Для смешения и разделения используются два разных изделия, которые не взаимозаменяемы. Для маркировки на корпусе клапана указана схема движения воды.

Разделительный и смесительный клапаны.

Регуляция температуры

Узел подмеса для теплого пола работает с грамотным контролем температуры. Для этого используются термоголовки, термодатчики от которых крепятся к подающему или обратному трубопроводу. Какой вариант лучше выбрать? Каждый из них отличается нюансами.

Если регуляция будет проходить по температуре подающего трубопровода, то в ветки теплого пола будет подаваться теплоноситель постоянной температуры. Если термодатчик установить на «обратке», то постоянной будет именно температура в обратном трубопроводе. Во втором варианте в зависимости от увеличения или уменьшения теплосъема, похолодания или потепления температура подающего теплоносителя будет меняться. При этом средняя температура самой поверхности пола обычно более равномерна, чем в первом варианте.

Многие производители теплотехнического оборудования представляют программные продукты, для упрощения выбора насосов, клапанов и других приборов. Без того, чтобы изучать сложные формулы и таблицы.

После того как выбрана схема, комбинация комплектующих и характеристики насосов и клапанов приступают к сборке с соблюдением всех норм монтажа отопительного оборудования.

Хорошая реклама

Самое читаемое

Структура двухконтурной системы

Подогреваемые полы могут быть и электрическими, но их чаще делают в уже эксплуатируемых домах, когда стержневой мат или инфракрасную плёнку нужно уложить под финишное покрытие. Если же дом только строится, то предпочтение обычно отдаётся водяной системе, и монтируется она прямо в черновой бетонный пол. Могут быть и другие варианты, но этот наиболее оптимальный.

Если дом только строится, то предпочтение отдается водяному теплому полу

Выбор теплого пола

Основные элементы такой отопительной схемы:

• подающий трубопровод водоснабжения (магистральный или автономный);
• водогрейный котёл;
• настенные отопительные радиаторы;
• система труб для тёплого пола.

Оборудование для теплого пола

Бойлер способен нагреть воду до кипятка, а это, как известно, 95 градусов Цельсия. Батареи выдерживают такую температуру без проблем, а вот для тёплого пола это неприемлемо – даже учитывая, что бетон заберёт на себя часть тепла. По такому полу было бы невозможно ходить, да и никакое декоративное покрытие за исключением керамики такого подогрева не выдержит.

Как же быть, если воду придётся брать из общей системы отопления, а она слишком горячая? Эту задачу и решает смесительный узел. Именно в нём температура снижается до нужного значения, и работа обоих отопительных контуров в комфортном режиме станет возможной. Суть её до невозможности проста: смеситель одновременно забирает горячую воду от котла и остывшую из обратки, и доводит её до заданных температурных значений.

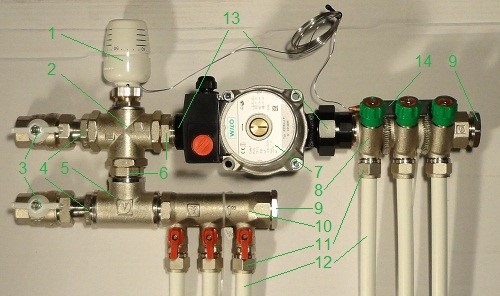

Насосно-смесительный узел для теплого пола в сборе

Тёплый пол от центрального отопления

Как всё это работает

Если представить работу двухконтурной отопительной системы кратко, то выглядеть это будет примерно так.

1. Горячий теплоноситель движется от котла до коллектора, коим и является наш смесительный узел.

2. Здесь вода проходит через предохранительный клапан с манометром и температурным датчиком, который вы видите на фото снизу. Они регулируют в системе давление и температуру воды.

3. Если она слишком горячая, система срабатывает на подачу холодной воды, и как только достигается требуемая температура теплоносителя, заслонка автоматически закрывается.

4. Кроме того, коллектор обеспечивает перемещение воды по контурам, для чего в структуре узла присутствует циркуляционный насос. В зависимости от конструктива системы, она может комплектоваться дополнительными элементами: байпасом, вентилями, воздухоотводчиком.

Что влияет на энергопотребление теплого пола

Предохранительные клапаны для подогреваемого пола

Коллекторные смесители могут собираться из отдельных деталей, но проще всего приобрести узел в сборе. Вариации могут быть самые разные, но главное, что их отличает – это разновидность используемого предохранительного клапана. Чаще всего применяют варианты с двумя или тремя входами.

Таблица. Основные виды клапана.

Вид клапана	Отличительные особенности

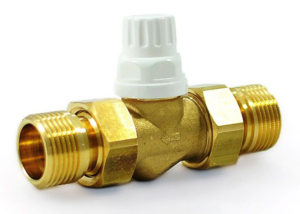

Двухходовой	У этого клапана два входа. Сверху располагается головка с термодатчиком, по показаниям которого и регулируется подача воды в систему. Принцип прост: к холодной примешивается горячая вода, нагретая котлом. Двухходовой клапан вполне надёжно защищает напольный отопительный контур от перегрева. У него небольшая пропускная способность, которая в принципе не допускает никаких перегрузок. Однако для площадей более 200 м2 такой вариант не подходит.

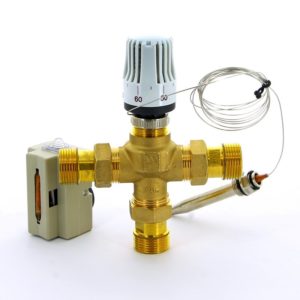

Трёхходовой	Вариант с тремя ходами более универсален, в нём функции подачи совмещены с функциями регулировки. В этом случае не к холодной воде примешивается горячая, а, наоборот – к нагретой холодная. К термостату клапана обычно подключается сервопривод — прибор, с помощью которого температуру в системе можно поставить в зависимость от температуры внешней среды. Дозирует подачу холодной воды заслонка (подпиточный клапан) на обратной трубе. Трёхходовые клапаны применяют в домах большой площади с несколькими отдельными контурами, так как они отличаются большой пропускной способностью. Но в этом же состоит и их минус: при малейшем несоответствии объёмов горячей и остывшей воды пол может перегреться. Решить эту проблему позволяет автоматика.

Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C.

Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

Схема устройства водяного теплого пола

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода.

На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод.

Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры.

Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами.

Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола.

Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой.

В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.
