Стропильная часть кровли

Нагрузки на м квадратный выяснили, теперь нам необходимо рассчитать стропильную часть. Важнейшим элементом стропильной системы является мауэрлат. Это балка, которая устанавливается на верхний край стены и служит для равномерного перераспределения весовой нагрузки крыши на стены дома. Расчетных значений здесь нет, но есть определенные правила.

Во-первых, наиболее предпочтителен брус квадратного сечения.

Во-вторых, устанавливается он с таким расчетом, чтобы до углов несущей стены по ширине осталось не менее 3 см (лучше 5). Иначе говоря, при толщине верней части стены в 40 см ширина мауэрлата составит 30 см.

Схема нормативных снеговых нагрузок и коэффициента m. Другие значения коэффициента m приведены в СНиП 2.01.07-85.

В-третьих, при тонкой стене (например, из монолитного армированного бетона), мауэрлат устанавливается с перекрытием 3-5 см, например, при толщине стены в 10 см, ширина мауэрлата будет 20 см.

Делается это для того, чтобы при перераспределении нагрузок не повреждались края стены, наиболее подверженные разрушению. Расчет стропил лучше производить при помощи программ, которые доступны в интернете, в том числе для расчета он-лайн. Главное правило тут – точно и аккуратно внести все данные, убедится, что учтены все конструктивные элементы.

Обратим внимание, что не все программы такого рода учитывают в итогах прогиб. Прогиб – это свойство стропил прогибаться на определенную величину в мм, при нагрузках, и чем длиннее балка, тем больше прогиб

Если в программе такой опции нет, можно в любом справочнике материалов найти рассчитанную для вас балку, и уточнить какой прогиб на погонный м она имеет.

Поправочный коэффициент простой, при прогибе больше допустимого (10-15 мм) необходимо увеличить сечение балки на 20%. То есть балку 50х200 мм, рассчитанную программой заменяем на 50х240 мм.

Расчёты онлайн-калькулятором

Онлайн-калькулятор односкатной крыши – самый простой вариант проведения расчётов. Нельзя его назвать на все сто процентов точным, но погрешности у него незначительные. При этом всегда можно прибавить к конечному результату определённый процент (10–20%), чтобы быть уверенным в надёжности будущей конструкции.

Как и все калькуляторы, этот требует внесения в него некоторых вводных данных, на основе которых и производится расчёт системы. Как и в математических выкладках, основными вводными данными здесь будут:

• размеры дома (длина и ширина), они будут определять основную площадь крыши;
• угол наклона, во многих калькуляторах используется высота подъёма, то есть разница между нижним концом стропильной ноги и верхней, измеренной по вертикали;
• размеры выступов свеса, боковых карнизов, измерение производится по горизонтали.

Все параметры вводятся в сантиметрах. И обязательно указывается тип кровельного материала. Можно сказать, что последний и является основным параметром для расчёта стропильной системы односкатной крыши. В некоторых калькуляторах нужно обозначить сорт древесины, потому что от этого зависит несущая способность каждого элемента.

В результате калькулятор выдаст значения стропильной системы и обрешётки. А конкретнее: шаг установки стропильных ног, шаг монтажа элементов обрешётки, их сечение (толщину и ширину). А также основные параметры: длину и количество досок для стропил, минимальную нагрузку на ноги. Количество элементов обрешётки в метрах, штуках, в килограммах или в метрах кубических (пиломатериалы продаются кубами).

И, конечно, сервис даст точное значение трёх основных показателей кровельной конструкции:

• угол наклона ската;
• общую площадь покрытия;
• приблизительный вес кровельного материала из расчёта покрытия им вей площади крыши;
• если дело касается рулонных материалов, то их общее количество с учётом нахлеста.

Добавим, что в некоторых калькуляторах односкатных крыш вносят показатели нагрузок: снеговой и ветровой. Здесь все просто – в определённом окошке вносится регион, в котором происходит строительство дома. И сам сервис уже находит требуемые данные. Для определения ветровой нагрузки потребуются дополнительные данные: высота наклона кровли и тип местности строительства (открытая, закрытая, городской район).

Пример 2. Сбор нагрузок на двухскатную деревянную кровлю (сбор нагрузок на стропила и обрешетку).

Исходные данные.

Район строительства — г. Екатеринбург.

Конструкция крыши — двухскатная стропильная с обрешеткой под металлочерепицу.

Угол наклона кровли — 45° или 100% (5 м — высота крыши, 5 м — длина проекции одного ската).

Размеры дома — 8х6 м.

Ширина крыши — 11 м.

Высота дома — 10 м.

Тип местности — поле.

Шаг стропил — 600 мм.

Шаг обрешетки — 200 мм.

Конструкций, задерживающих снег на крыше, не предусмотрено.

Состав кровли:

1. Обшивка из досок (сосна) — 12х100 мм.

2. Пароизоляция.

3. Стропила (сосна) — 50х150 мм.

4. Утеплитель (минплита) — 150 мм.

5. Гидроизоляция.

6. Обрешетка (сосна) — 25х100 мм

7. Металлочерепица — 0,5 мм.

Сбор нагрузок.

Определим нагрузки, действующие на 1 м2 грузовой площади (кг/м2) кровли.

Вид нагрузки	Норм.	Коэф.	Расч.
Постоянные нагрузки: Обшивка из досок (сосна ρ=520 кг/м3) Стропила (сосна ρ=520 кг/м3) Утеплитель (минплита ρ=25 кг/м3) Обрешетка (сосна ρ=520 кг/м3) Металлочерепица (ρ=7850 кг/м3) Примечание: вес паро- и гидроизоляции не учитывается в связи с их малым весом. Временные нагрузки:
ИТОГО	112,4 кг/м2		152,4 кг/м2

Вес стропил:

М ст = 1·0,05·0,15·520 = 3,9 кг — вес стропил, приходящийся на 1 м2 площади кровли, так как в связи с шагом 600 мм попадает только одна стропилина.

Вес обрешетки:

М ст = 1·0,025·0,1·520·1/0,2 = 6,5 кг — вес обрешетки, приходящийся на 1 м2 площади кровли, так как шаг обрешетки составляет 200 мм (попадает 5 досок).

Определение нормативной нагрузки от снега:

S 0 = 0,7с t с в μS g = 0,7·1·1·0,625·180 = 78,75 кг/м2.

где: с t = 1; так как через кровлю выделения тепла не производится п.10.10 .

с в = 1; п.10.9 .

μ = 1,25·0,5 = 0,625, так как кровля двухскатная с углом наклона к горизонту от 30º до 60º (2 вариант); принимается в соответствии со схемой Г1 приложения Г ,

Sg = 180 кг/м2; так как Екатеринбург относится к III снеговому району (п.10.2 и таблица 10.1 ).

Определение нормативной нагрузки от ветра:

W = W m + W p = 14,95 кг/м2.

где: W p = 0, так как здание небольшой высоты.

W m = W 0 k(z в)с = 23·0,65·1 = 14,95 кг/м2.

где: W 0 = 23 кг/м2, так как г. Екатеринбург относится к I ветровому району; по п.11.1.4, таблицы 11.1 и приложении Ж .

k(z в) = 0,65, так как выполняется условие пункта 11.1.5 h≤d (h = 10 м — высота дома, d = 11 м — ширина крыши) → z в =h=10 м и тип местности строительства А (открытая местность); коэффициент принят по таблице 11.2 .

Определение нормативной и расчетной нагрузки на одну стропилину:

q норм = 112,4 кг/м2 · (0,3 м + 0,3 м) = 67,44 кг/м.

q расч = 152,4 кг/м2 · (0,3 м + 0,3 м) = 91,44 кг/м.

Определение нормативной и расчетной нагрузки на одну доску обрешетки:

q норм = 112,4 кг/м2 · (0,1 м + 0,1 м) = 22,48 кг/м.

q расч = 152,4 кг/м2 · (0,1 м + 0,1 м) = 30,48 кг/м.

Никого не удивляет ситуация, когда снежная масса на крыше заставляет нервничать, забираться на стены и убирать накопившийся слой снега. Даже если кровля, основание и каркас крыши здания строились из расчета максимальной снеговой нагрузки на крышу, в соответствии с рекомендациями СНиПа 2.01.07-85
, здравый смысл подсказывает, что не следует проверять справедливость формул на своем доме. Для территорий с большим количеством осадков скатные кровли явно имеют преимущества перед плоскими конструкциями хотя бы потому, что большая часть снежной массы на больших углах наклона просто сдувается ветром или соскальзывает вниз.

Снег на путях…

«…Но едва Владимир выехал за околицу в поле, как поднялся ветер и сделалась такая метель, что он ничего не взвидел. В одну минуту дорогу занесло; окрестность исчезла во мгле мутной и желтоватой, сквозь которую летели белые хлопья снегу; небо слилося с землею…»

А. Пушкин.

Свежевыпавший снег обычно очень рыхлый, снежинки почти не связаны между собой, и даже небольшой ветер (2…4 метра в секунду) приводит их в движение. С увеличением скорости ветра количество переносимого снега быстро возрастает. Основная масса снега (почти 90 процентов) перемещается над землей на высоте не более 20 сантиметров. Эти тонкие, непрерывно меняющиеся струйки снега называются «поземкой». Чтобы ее приостановить, не надо создавать высокие препятствия. Даже оставшаяся в поле стерня хорошо задерживает гаков перенос снега.

Но если ветер усиливается, снег поднимается выше, до нескольких метров, начинается так называемая низовая метель. Верхней метелью называют снегопад, при котором снежинки падают и остаются лежать на месте. Так бывает, если падает мокрый снег, даже при сильном ветре он ложится ровным слоем, не разрушаемым ветром.

Чаще всего путь снежинки не заканчивается в том месте, где она впервые коснулась Земли. Если скорость ветра достаточно велика, упавшая снежинка вновь поднимается для того. чтобы снова упасть… При этих скачках снежинка дробится на части, выбивает из поверхностного слоя другие частицы, которые тоже включаются в движение. Такой тип переноса, когда в воздухе одновременно находятся и падающие и поднятые с поверхности снежинки, снеговеды называют общей метелью, или, если скорость ветра и масса переносимого снега очень велики, пургой. Во время пурги совершенно невозможно разобрать, падает ли снег сверху, поднимается ли с земли или это смешение тех и других снежинок. При ветре 16…20 метров в секунду поднимается пурга, при которой уже в нескольких метрах невозможно ничего рассмотреть и совсем легко заблудиться.

Пурга страшна еще тем, что мельчайшие разломанные, перетертые частички снежинок обладают исключительной проникающей способностью, они забиваются во все поры одежды, спастись от них можно только в специальном штормовом снаряжении. Вспомните описание снежных буранов у Пушкина, Аксакова, Куприна

И обратите внимание на то, что везде речь идет о буранах степной или лесостепной зоны нашей страны, а не о западных – более снежных районах. И это не случайно

Мягкий климат, большая влажность воздуха в западных районах способствуют закреплению снега. Во всей западной части европейской территории страны серьезные заносы – это редкое, почти исключительное событие, хотя осадков зимой выпадает немало.

В зоне степей снег отличается сухостью, ветер легко переносит его на большие расстояния, наметая сугробы, хотя средний снежный покров совсем невысок.

Метель, буран, пурга – эти природные явления не потеряли своего грозного смысла ив наши дни, они опасны и для современного транспорта. Измерения показывают, что во время сильной метели через погонный метр дороги за минуту проносится 8…10 килограммов снега. Для борьбы с заносами и для расчистки путей в нашей стране ежегодно затрачиваются десятки миллионов рублей. Работают снегоуборочные машины различных конструкций, снег разметают, скалывают, счищают, вывозят. Для защиты железнодорожных и автомобильных путей от снежных заносов ставят различные виды ограждений, задерживающих снег. До недавнего времени особенно широко были распространены переносные легкие дощатые щиты, их устанавливали на зиму вдоль участков, на которых часты метели. Щиты тормозят, снижают скорость потока ветра и снега, снег перелетает через щит и с подветренной стороны ложится полосами, которые в 10…15 раз длиннее, чем высота щита. При сильном ветре через стандартный железнодорожный щит площадью 2 x 2 метра за сутки переносится до 15 тонн снега! Однако этот способ снегозащиты достаточно дорог (щиты быстро изнашиваются и требуют ремонта) и трудоемок (перестановка их требует много рабочей силы). Поэтому вместо щитов сейчас почти всюду вдоль дорог сажают «живые изгороди» – в несколько рядов кустарники и деревья.

Однако искусственное перераспределение снежного покрова вдоль дорог имеет и свои отрицательные свойства. В непосредственной близости от полотна дороги скапливаются огромные массы снега, которые весной приводят к переувлажнению грунтов, к размыву полотна, к тому, что дорожные откосы оплывают, оседают, перекашиваются.

10 Ответы

0 голосов

ответил

27 Май

от
chela (bv)
Доктор Наук

(42.5k баллов)

● 3 ● 4 ● 4

Лучший ответ

Вес снега нужно обязательно учитывать тем людям, которые проектируют крыши домов. В этом случае нужно учитывать то, что даже свежевыпавший снег может быть как сухим, так и очень мокрым.

Вес этого снега очень разный — от 50 кг/куб до 600 кг/куб.

Если крыша имеет небольшой уклон и ее размеры например 80 м.кв и она рассчитана на толщину снега в 40 см, то вся конструкция должна справиться с весом 80*0,4*600 = 19,2 тонны. Это достаточно большой вес, который грозит завалить крышу, поэтому я рекомендовал бы всем при наличии большого снежного покрова на крыше по мере возможности хотя-бы частично очищать ее от снега.

Сколько весит куб снега

Нашла вот такую информацию, что вес 1м3 снега (1 кубический метр) составляет

• если снег свежевыпавший — 50- 100 килограммов:
• сухой (неподтаявший) и чистый — 100 — 300 килограммов;
• тающий снег — 350-600 килограммов.

Вес рассчитывают от плотности, а плотность снега может быть как сам снег разным.

Снег бывает рыхлым, утрамбованным, мокрым, пушистым и так далее. Кубы снега необходимо знать водителям снегоуборочных машин, от количества вывезенных кубов снега зависит их зарплата. Вот цифры , сколько снега в одном кубометре.

Сухой снег, только что выпал от 30 до 60 килограмм.

Мокрый снег, только что выпал от 60 до 150 кг.

Снег, который выпал и уже успел осесть, в 1 кубометре получается от 200 до 300 кг.

Снег, который выпал в результате метели или ветер его принес, вмещает в кубе от 200 до 300 кг.

Снег осел, но это старый сухой снег и это от 300 до 500 кг.

Сухой, очень плотно слежавшийся снег, он по структуре зернистый, это может быть многолетний снег , в 1 кубометре от 500 до 600 кг.

Этот же самый снег, но мокрый , тогда в одном кубе от 600 до 800 кг.

И еще есть глетчерный лед , я бы назвала его настом, в 1 кубометре от 800 до 960 килограмм.

Самый легкий снег зафиксирован в Якутии — один кубометр этого пушистого игольчатого снега весит всего 10 килограммов. Снег, падающий в тихую безветренную погоду весит чуть более 50 килограмм на куб. При легкой метели снег уплотняется ветром и его вес будет лежать в промежутке от 120 до 180 килограмм на каждый кубометр. В сильный ветер, да еще и продолжающийся несколько дней подряд снег может утрамбоваться до 400-450 килограмм в кубометре. Так же по плотности различается снег из чистых лесов и пригородов. В лесу плотность снега составляет 100 килограмм, а в полях близ городов составляет 400 килограмм на куб. Вносит свой вклад в плотность снега и оттепель. При плотности в 750 килограмм на куб снег перестает быть снегом — перестает пропускать воздух и следовательно сжиматься и уплотняться.

Все зависит от того, про какой снег идет речь. Ведь снег бывает разный: только выпавший, лежалый, тающий.

Нашла вот такую таблицу, где указана плотность снега в различных его состояниях.

Здесь мы можем увидеть, что в один кубометр снега составляет от 100 до 420 кг.

Здравствуйте, тут все зависит от многих факторов, снег новый или нет, какой плотности снег, он сухой или тающий, если все это рассчитать вместе то вес снега в одном кубометре может варьироваться от пятидесяти килограммов до семисот килограммов!

0 голосов

Всё, безусловно, зависит от того какой это снег и какой процент содержания воды в нем. Например, только что выпавший снег может весить от 100 до 150 кг на 1 м³. Однако, если его утрамбовать, то будет больше. Если снег талый, то в зависимости от того, сколько он содержит воды может весить от 500 до 800 кг на 1 м³.

Расчетная снеговая нагрузка

Нормативное значение только основа для расчета реально возможного веса снега. Просто использовать нормативное значение для расчета прочности нельзя, так как:

• скаты крыши могут быть наклонными, снег будет разложен на большей площади;
• ветра, сдувающие снег с кровли, в каждой местности свои;
• окружающие строения изменяют влияние ветров;
• теплопроводность крыши может привести к ускоренному таянию и снижению веса.

Для проектирования крыши с необходимой и достаточной надежной конструкцией следует учесть все факторы, влияющие на реальную ситуацию.

Формула расчета

Обязательная для применения проектировщиками формула вычисления снеговой нагрузки дана в СП 20.13330.2016 и выглядит следующим образом: S 0 = c b c t µ S g.

При расчете нормативная нагрузка S g умножается на три коэффициента:

• µ – коэффициент, учитывающий угол наклона ската крыши по отношению к горизонтальной поверхности.
• c t – термический коэффициент. Зависит от интенсивности выделения тепла через кровлю.
• c b – ветровой коэффициент, учитывающий снос снега ветром.

Присутствие в формуле коэффициентов определяет зависимость результата от некоторых условий.

Определение коэффициентов

Рассмотрим значения коэффициентов применительно к зданиям с габаритными разменами менее 100 метров и без сложных кровельных форм. Для крупногабаритных зданий или при ломаных рельефах кровли применяются более сложные расчеты.

Зависимость величины снежного давления на квадратный метр от угла наклона ската крыши объясняется тем, что:

1. На плоских или слабонаклоненных кровлях снег не сползает. Коэффициент µ равен 1,0 при наклоне ската до 25°.
2. Расположение кровли под углом к горизонтальной поверхности приводит к увеличению площади кровли, на которую выпадает норма снега для горизонтального квадрата. Коэффициент µ равен 0,7 на углах 25° – 60°.
3. На крутых поверхностях осадки не задерживаются. Коэффициент µ равен 0, если наклон более 60° (нагрузка отсутствует).

Введение в формулу термического коэффициента c t позволяет учесть интенсивность таяния снега от выделения тепла через кровлю. Как правило, кровельный пирог здания проектируют с минимальными потерями тепла в целях экономии, а коэффициент c t при расчетах принимают равным 1,0. Для применения пониженного значения коэффициента 0,8 необходимо, чтобы на здании было неутепленное покрытие с повышенным тепловыделением с наклоном кровли более чем 3° и наличием действенной системы отвода талых вод.

Ветер сносит снег с крыш, снижая давящий на конструкцию вес. Ветровой коэффициент c b можно понизить с 1,0 до 0,85, но только в том случае, если выполняются условия:

1. Есть постоянные ветра со скоростью от 4 м/с и выше.
2. Средняя зимняя температура воздуха ниже 5С.
3. Угол ската кровли от 12° до 20°.

Рассчитанное значение перед применением в проектных решениях умножают на коэффициент надежности γ f = 1,4, обеспечивая компенсацию теряющейся со временем прочности материалов конструкций.

Пример расчета нагрузки

Расчет снеговой нагрузки на кровлю проведем для здания, которое проектируется для строительства в Хабаровске. По карте определяем категорию района – II, по категории узнаем максимальное нормативное значение – до 120 кг/м 2 . Здание проектируется с двускатной крышей под углом 35 ° к поверхности. Значит, коэффициент µ равен 0,7.

Предполагается наличие в здании мансарды и применение эффективных теплоизолирующих материалов кровельного пирога. Коэффициент c t равен 1,0.

Здание будет построено в городе, этажность не превышает окружающие строения, расположенные на расстоянии двух высот здания. Коэффициент c b следует принять равным 1,0.

Таким образом, расчетное значение равно: S 0 = c b c t µ S g =1,0*1,0*0,7*120 =94 кг/м2

Для расчета прочности, и не только конструкции крыши, но и фундамента, несущих элементов строения, применяем коэффициент надежности 1,4, получив для проектных вычислений значение 131,6 кг/м2.

Расчет деревянных элементов покрытия: обрешетки и стропильной ноги

1. Расчет несущих элементов покрытия

Стропильные ноги рассчитывают как свободно лежащие балки на двух опорах с наклонной осью. Нагрузка на стропильную ногу собирается с грузовой площади, ширина которой равна расстоянию между стропильными ногами. Расчетная временная нагрузка q должна быть расположена на две составляющие: нормальную к оси стропильной ноги и параллельно к этой оси.

2.1.1. Расчет обрешетки

Принимаем обрешетку из досок сечением 50´50 мм (r = 5,0 кН/м), уложенных с шагом 250 мм. Древесина — сосна. Шаг стропил 0,9 м. Уклон кровли 35 0 .

Расчет обрешетки под кровлю ведется по двум вариантам загружения:

а) Собственный вес кровли и снег (расчет на прочность и прогиб).

б) Собственный вес кровли и сосредоточенный груз.

1.Принимаем бруски 2-го сорта с расчетным сопротивлением R_u=13 МПа и модулем упругости Е=1´10 4 МПа.

2.Условия эксплуатации Б2 (в нормальной зоне), m_в=1; m_н=1,2 для монтажной нагрузки при изгибе.

4.Плотность древесины r=500 кг/м 3 .

5.Коэффициент надежности по нагрузке от веса оцинкованной стали g_f=1,05; от веса брусков g_f=1,1.

6.Нормативный вес снегового покрова на 1м 2 горизонтальной проекции поверхности земли S=2400 Н/м 2 .

Расчетная схема обрешетки

Сбор нагрузки на 1м.п. обрешетки, кН/м

где S — нормативное значение веса снегового покрова на 1 м 2 горизонтальной

поверхности земли, принимаемое по табл. 4 , для IV снегового рай-

m — коэффициент перехода от веса снегового покрова земли к

снеговой нагрузке на покрытие, принимаемый по п. 5.3 – 5.6 .

При загружении балки равномерно распределенной нагрузкой от собственного веса и снега наибольший изгибающий момент равен:

При углах наклона кровли a³10° учитывают, что собственный вес кровли и обрешетки равномерно распределен по поверхности (скату) крыши, а снег — по ее горизонтальной проекции :

M_x = M cos a = 0.076 cos 29 0 = 0.066 кН´м

M_y= M sin a = 0.076 sin 29 0 = 0.036 кН´м

Прочность брусков обрешетки проверяют с учетом косого изгиба по формуле:

где M_x и M_y — составляющие расчетного изгибающего момента относительно главных осей X и Y.

R_y=13 МПа — расчетное сопротивление древесины изгибу.

g_n=0,95 — коэффициент надежности по назначению.

Момент инерции бруска определяем по формуле:

Прогиб в плоскости, перпендикулярной скату:

Прогиб в плоскости, параллельной скату:

где Е=10 10 Па — модуль упругости древесины вдоль волокон.

Проверка прогиба:

где

При загружении балки собственным весом и сосредоточенным грузом наибольший момент в пролете равен:

Проверка прочности нормальных сечений:

где R_y=13 МПа — расчетное сопротивление древесины изгибу.

g_n=0,95 — коэффициент надежности по назначению.

Условия по первому и второму сочетаниям выполняются, следовательно принимаем обрешетку сечением b´h=0,05´0,05 с шагом 250 мм.

2.1.2. Расчет стропильных ног

Рассчитаем наслонные стропила из брусьев с однорядным расположением промежуточных опор под кровлю из оцинк. кр. железо. Основанием кровли служит обрешетка из брусков сечением 50

=0,25 м
=1,0 м

Район строительства – г. Вологда.

Расчетная схема стропильной ноги

Бруски обрешетки размещены по стропильным ногам, которые нижними

концами опираются на мауэрлаты (100

Производим сбор нагрузок на 1 м 2 наклонной поверхности покрытия, данные заносим в таблицу 2.2.

Таблица 2.2Сбор нагрузки на 1м.п. стропильной ноги, кН/м

где S — нормативное значение веса снегового покрова на 1 м 2 горизонтальной поверхности земли, принимаемое по табл. СНиП 4 , для IV снегового района S = 2,4 кПа;

m — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, принимаемый по п. 5.3 – 5.6 .

Производим статический расчет стропильной ноги как двухпролетной балки, нагруженной равномерно распределенной нагрузкой. Опасным сечением стропильной ноги является сечение на средней опоре.

Изгибающий момент в этом сечении:

Вертикальное давление в точке С, равное правой опорной реакции двухпролетной балки составляет:

При симметричной нагрузке обоих скатов вертикальное давление в точке С удваивается:

Раскладывая это давление по направлению стропильных ног, находим сжимающее усилие в верхней части стропильной ноги:

Растягивающее усилие в ригеле равно горизонтальной проекции усилия N.

Проверяем сечение стропильной ноги.

Из условия прочности при изгибе определяем требуемый момент инерции, вводя коэффициент 1,3 для возможности восприятия сечением продольной силы и момента.

Сечение Æ16см удовлетворяет требованиям. W_x=409,6 см 3 , J_x=3276,8 см 4 . Производим проверку сечения на сжатие с изгибом:

Собственный вес конструкции крыши ↑

Кроме снеговых нагрузок стоит учесть массу самой кровельной конструкции. Делается это для снижения давления на стены постройки, а также, чтобы крыша не разрушилась под собственным весом, догруженным выпавшими осадками.

Оптимальное значение для жилых домов приблизительно 50 килограмм на 1 метр площади.

Расчет проводится путем суммирования массы 1м² каждого слоя кровельного пирога, и умножением на коэффициент 1,1. Например, вес 1 квадрата обрешетки с досок сечением 25 мм составляет около 15 кг/1м², теплоизолятор 100 мм – 10 кг/1м², настил из металлочерепицы 4-5 кг/м² (зависит от толщины листа). Итого, имеем 15+10+4= 29 ×1,1=31,9 кг/1м². Также не стоит забывать о массе стропил.

С учетом этих показателей выбираются оптимальные варианты материалов, а также типы обрешетки и стропил. Впоследствии такой подход позволит менять кровельный настил без опасений разрушения имеющейся конструкции.

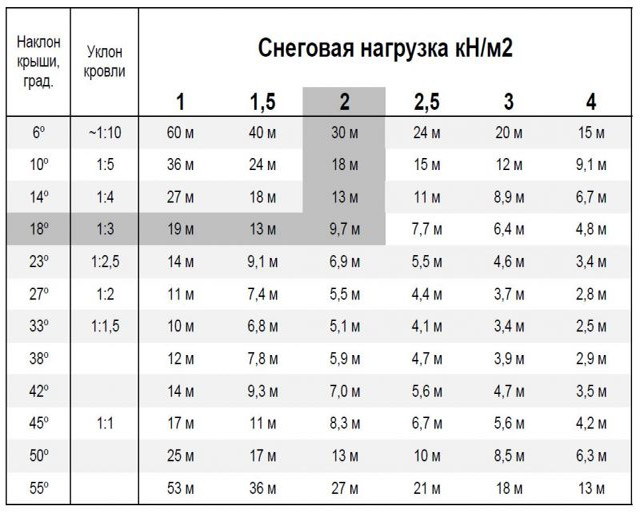

Расчет снеговых воздействий на перекрытие, это одна из составляющих проекта будущего дома, которую не стоит не учитывать. Пренебрежение простыми расчетами, и небрежный подбор соответствующего варианта конструкции накрытий могут привести к серьезным последствиям вплоть до разрушения.

В особенности расчеты снеговых нагрузок важны для сложных по конфигурации вариантов кровли, так как неравномерное распределение осадков на поверхности создаст перегруженные участки. В таком случае следует подобрать более прочные материалы для создания большего запаса прочности на таких частях крыш.

Если сделать все правильно, то подобная кровля прослужит эксплуатационный срок без проблем, и даже при смене материала кровельного настила.

https://youtube.com/watch?v=nYcEDuoNXZ8%3F

2020 stylekrov.ru
