Как подобрать фитинг для полипропиленовых труб

Спаивание труб

Рассмотрим соединение труб методом спаивания:

1. С помощью ножовки или острых ножниц, не деформирующих пластик, отрезать трубы под углом 90̊. Если вы не знаете, как отрезать трубу под углом, нужно прочесть дополнительную информацию.
2. При наличии на торце заусениц тщательно их счистить.
3. Разметить глубину спайки, т.е. отмерить на трубе участок определенной длины для вхождения в муфту или тройник и нарисовать маркером риску. Помнить, что длина погружения в соединяющий элемент находится в прямой зависимости от диаметра изделий. Чем крупнее трубы, тем глубина спаивания должна быть больше.

Алгоритм действий немного изменится, если трубы армированные. Тогда перед процессом спаивания нужно обработать верхний слой трубного изделия, включающий фольгу из алюминия, волокно из базальта или капрона. С помощью специального инструмента легко удалится необходимая величина слоя

Нужно обратить особое внимание на тщательность снятия фольги. Даже незначительные ее излишки на трубе негативно отразятся на герметичности спайки.

Дальнейшие действия процесса спаивания:

1. Установить на гладкую и надежную поверхность паяльник с насадками, которые заранее подобраны согласно диаметру труб.
2. Одновременно на раскаленную насадку с двух сторон насаживают трубу и фитинг, продвигая до нанесенной маркером разметки.
3. Разогреть пластик, выдержав определенное время, которое зависит от диаметрального размера труб. Например, если величина поперечного сечения изделия составляет 20 мм, то для разогрева достаточно 6 сек; если 32 мм — 8 сек.
4. Затем элементы снимают с насадки и обеспечивают прочную фиксацию друг в друга. Ни в коем разе не производить поворотных движений.
5. Чтобы обеспечить прочное сцепление стыка, нужно выдержать 4-10 сек. Этого времени будет достаточно для качественного застывания полипропилена и получения неразъемного соединения.

Особенности монтажа и необходимое оборудование

Установка полипропиленовых трубопроводов не является особо сложной задачей даже для непрофессионалов. При наличии соответствующего оборудования монтаж ПП труб своими руками может оказаться вполне посильным любому, кто обладает некоторыми навыками в сфере технических бытовых работ. Следует, однако, знать определённые правила, без соблюдения которых установка пропиленовых труб не будет технически правильной и надёжной.

Основные положения, которых следует придерживаться при сборке полипропиленовых труб своими руками, следующие:

• Недопустимо использование в работе неисправных, повреждённых либо грязных деталей и материалов.
• Установка пропиленовых труб должна производиться при температуре как минимум в +5 °C или выше.
• Полипропиленовые изделия, предназначенные для работы, следует тщательно предохранять от механических и прочих дефектов, а также от открытого огня.
• На изделиях из полипропилена недопустима нарезка резьбы.

Набор инструментов, необходимых для сварки пропиленовых труб своими руками, следующий:

• электросварочный аппарат для полифузной муфтовой сварки;
• набор насадок к нему;
• ножницы для разрезки пропиленовых труб, либо ножовка или лобзик.

Технология соединения полипропиленовых труб

Состыковку и соединение полипропиленовых труб можно выполнить посредством воздействия на их концы высокой температуры, путем установки соединительных фитингов, либо же посредством склеивания.

Аппарат для сварки полимерных изделий можно взять в аренду в строительном центре

С применением сварки

Соединить полипропиленовые трубы своими руками невозможно без так называемого «утюга» – сварочного аппарата, работающего от электросети.

Не имея необходимых навыков в работе с устройством, перед выполнением основных манипуляций стоит потренироваться. Пробные состыковки дадут возможность определить силу надавливания и «поймать» оптимальный период выдержки. Поэтому материалы стоит приобрести с небольшим запасом.

1. В местах будущей стыковки на трубах выполняют срезы, торцы тщательно зачищают. На торцах с помощью маркера делают пометки, указывающие на глубину погружения концов в нагревательное устройство. Сам паяльник разогревают до 270°С.
2. На насадки раскаленного паяльника строго перпендикулярно надевают концы труб и элементы соединения.
3. Выдержав 10-15 секунд для расплава, разогретые элементы снимают с насадок и соединяют между собой, слегка придавливая, но не проворачивая.
4. Состыкованные детали оставляют на несколько минут в зафиксированном положении до полного остывания.

Если все выполнено правильно, то на месте спайки образуется монолитное соединение без впадин и «наплывов».

Наглядно процесс монтажа представлен на видео:

При сварочном соединении труб, диаметр которых превышает 40 мм, применяют раструбную пайку. Но эту работу лучше поручить специалисту, знающему тонкости процесса и имеющего профессиональное оборудование.

Совет: Для создания прочных узлов элементы нагревают изнутри, а трубы – снаружи. При состыковке разогретых деталей по внутренней поверхности труб может образовываться небольшой бугорок, уменьшая проходимость трубы. Предупредить это можно путем продувки конструкции.

«Холодный» способ

Этот способ предполагает использование компрессионных фитингов. Для соединения полипропиленовых труб фитингами помимо основных элементов необходим лишь обжимной ключ.

Герметичность достигается за счет резинового уплотнителя, который зажимают этим ключом

1. Выполнив срезы на концах, проверяют перпендикулярность кромки. С помощью мелкозернистой шкурки или проволочной мочалки зачищают торцы от заусениц.
2. На конец трубы надевают стяжную гайку, направляя ее резьбой в сторону фитинга. После нее надевают компрессионное кольцо, размещая его длинным скосом к фитингу.
3. На подготовленный торец нанизывают фитинг, вставляя его до упора о внутреннюю поверхность гнезда.
4. Затягивают стяжную гайку, проверяют систему на герметичность.

В случае обнаружения течи при пробном запуске воды, все стыки уплотняют, а соединение подтягивают.

Клеевой вариант

В отличие от сварочного метода, предполагающего горячее воздействие, склеивание полипропиленовых труб осуществляется в холодном режиме. В основе метода лежит растворение наружной поверхности пластиковых элементов под действием химических соединений.

Клей наносят только на предварительно очищенные и обезжиренные торцы

Залогом прочности соединений является правильный выбор состава. При изготовлении клеевых составов производители добавляют в них вещества, выступающие компонентом полимерных труб. Поэтому при выборе клея стоит отдавать предпочтение составам, предназначенным для работы с полипропиленовыми изделиями.

Состав накладывают тонким слоем, после чего детали состыковывают и фиксируют в неподвижном положении на 10 секунд.

Герметичность стыков склеенных элементов проверяют уже через 15-20 минут, а испытание трубопровода на прочность – спустя сутки.

• Волгореченский трубный завод (Газпромтрубинвест)
• Ижорский трубный завод (ИТЗ)
• Королевский трубный завод (КТЗ)
• Челябинский завод изоляции труб (ЧЗИТ)
• Кстовский трубный завод

• Выполняем расчеты на прогиб трубы самостоятельно
• Особенности врезки в газовые трубы
• Борьба с конденсатом из вытяжных труб
• Способы устранения течи труб под давлением
• Как сделать грибок на трубу дымохода своими руками

ТрубСовет .ру Мы знаем о трубах все

2015–2017 TrubSovet.ru. Все права защищены

При копировании материалов с сайта, обязательно размещайте обратную ссылку на trubsovet.ru

Как соединить полипропиленовые трубы

Еще одним важным преимуществом этого материала является то, что для монтажа не требуется ни кого нанимать, все можно сделать своими руками. Поэтому, если Вам необходимо заменить старый протекающий водопровод можете смело приступать к работе. Соединить полипропилен можно с помощью спайки или же применяя холодный метод.

1 способ – спаивание

Этот способ подразумевает наличие специального сварочного аппарата, который у специалистов именутся «утюг». Утюг — это своеобразный паяльник работающий от электричества. В комплекте с ним идут насадки разного диаметра.

Если Вы не собираетесь профессионально заниматься монтажом водопровода, такой прибор покупать не обязательно. Его можно взять в прокат, обычно все продавцы предоставляют такую услугу. Процесс спаивания полипропиленовых труб не сложный.

Видео: Как правильно паять трубы своими руками

Технология пайки

Соединяются изделия из полипропилена под воздействием высокой температуры. Сама труба должна нагреваться с внешней стороны, а все соединительные элементы с внутренней. Таким образом получается прочное соединение.

Этапы спаивания

Включаем паяльник, он должен разогреться до 270 гр С. Пока происходит нагрев можно нарезать нужные заготовки и зачистить. Для удобства можно сделать пометки, которые покажут на какую глубину погружать их в сварочный аппарат. Отрезают их специальным труборезом или обычной ножовкой по металлу

Если нарезка производится ножовкой, следует обратить внимание на заусеницы и если они остаются, их необходимо срезать ножом.
После того как паяльник нагрелся до необходимой температуры, на его насадки вставляем трубу и соединительные элементы. Для качественной спайки все элементы должны вставляться ровно

Движения должны быть быстрыми и уверенными. Детали которые подвергаются нагреванию нельзя сдвигать и крутить.
Когда все элементы хорошо нагрелись, их снимают с паяльника и производят соединение друг с другом. Это также делается быстрыми и уверенными движениями. Детали соединяются с легким нажимом (без вращения) и фиксацией 10-15 секунд.
После этой процедуры можно переходить к спаиванию следующего узла и так до победного конца, когда водопровод будет полностью спаян.

Нагретый полипропилен быстро остывает, при этом образуется прочное и надежное соединение. Буквально через час в систему можно подавать воду.

2 способ – без пайки

Это способ соединения, для которого не требуется наличие паяльного оборудования. При этом способе есть два варианта: соединение компрессионными фитингами и так называемая «холодная сварка».

Для варианта с компрессионными фитингами понадобится только специальный обжимной ключ. Этот ключ обычно продается в комплекте с фитингами.

Если вы остановитесь на варианте — «холодная сварка», тогда понадобится специальный «агрессивный» клей. Его наносят на детали, после чего соединяют их и прижимают, зафиксировав в таком положении на несколько секунд.

Соединение полипропиленовых труб с помощью клея подходит только для водопровода с холодной водой. Соединение полипропиленовых труб без спайки имеет большой недостаток, а именно — по сравнению с пайкой, время на монтаж трубопровода требуется существенно больше.

В заключение хочется сказать, что в самостоятельном соединении полипропиленовых труб нет ничего сложного. Как и в большинстве других строительных работах, от вас потребуется добросовестное и четкое выполнение всех технологических норм.

Тогда процесс соединения полипропиленовых труб будет выполнен быстро и главное качественно. А качество выполненной работы является залогом долговечной и надежной работы систем водоснабжения и .

Посмотрите видео: Как правильно паять полипропиленовые трубы своими руками

То наиболее часто для этого используют, так называемую, холодную сварку. Данная технология предполагает использование клеевого состава специального назначения и фитингов.

Материалы

Фитинги американка изготавливаются из материалов, имеющих различные показатели по прочности, устойчивости к перепадам температуры и коррозии. Каждый трубопровод имеет свои особенности, под который подбирается свой вариант соединений и вставок.

Стальные (нержавеющие)

Изделия из нержавеющей стали отличаются высокой прочностью, удобством в работе и длительным сроком эксплуатации. Они не меняют своего внешнего вида на протяжении всей службы.

Оцинкованные

Относятся к бюджетной категории товара этого класса. Доступность продукции привлекает мастеров при проведении строительных работ крупного масштаба. Однако, срок службы оцинкованных фитингов ограничен. В течение нескольких лет их геометрия нарушается из-за коррозии, уничтожающей черное железо. Сам цинк отходит от корпуса изделия максимум через год, обнажая неприглядную ржавчину.

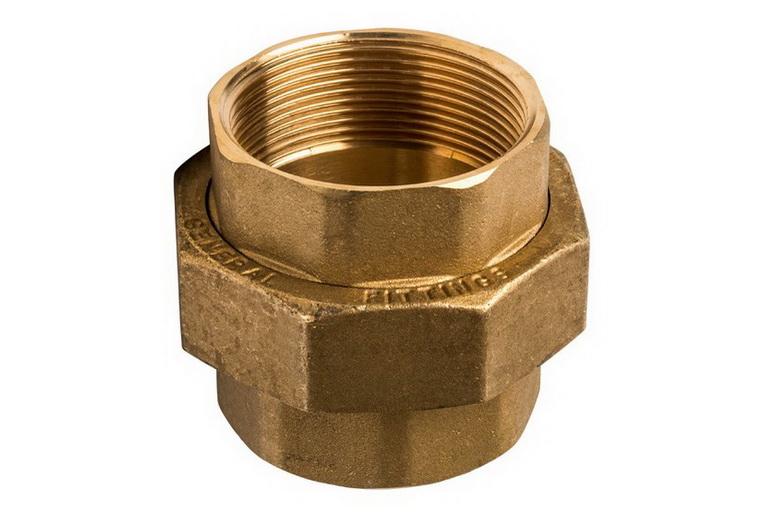

Латунные

Обзор видов муфт для полипропиленовых труб позволяет сделать вывод, что латунные американки отвечают всем требованиям относительно надежности и безопасности.

Сплав прочный, эластичный, устойчивый к нагреванию и химически активным жидкостям. Недостатком является высокая стоимость и изменение цвета латуни в процессе эксплуатации. Внешний вид изделий улучшается путем хромирования или окрашивания методом порошкового напыления.

Медные

Американки из меди выпускаются в ограниченном количестве, по причине низкого спроса и высокой стоимости. Востребованы фитинги из этого металла только в том случае, когда они крепятся к изделиям из аналогичного материала. За медью сложно ухаживать, так как она темнеет и покрывается зеленоватой патиной.

Пластиковые

В чистом виде только из полипропилена американки не производятся. Этот пластик не обладает достаточным запасом прочности для соединения труб и сантехнических устройств. Применяется полимер в качестве основы, в которую вплавлены резьбовые вставки из металла. Как правило, используют пластиковые американки в системах, где присутствует высокая температура и давление.

Коллектор своими руками

Собрать собственноручно гребенку — возможность сэкономить. Устройство несложное, но для правильного функционирования требуется соблюсти ряд параметров, и подойти к изготовлению основательно.

Коллектор сантехнический

Сделать коллектор из полипропилена собственноручно проще всего. Потребуется сварка, тройники, трубы разных диаметров, ножницы для резки полипропиленовых труб. В крайнем случае можно отрезать мелкозубчатой ножовкой. Количество тройников равняется количеству отходящих от коллектора труб.

1. Ширина трубы по диаметру равна или превосходит суммарный диаметр всех ответвлений вместе взятых, в то же время равна диаметру подающей трубы. Если это не учесть, то в системе давление станет неравномерным.
2. Трубу потребуется разрезать и на каждое ответвление сварить по тройнику. Учитывайте, тройник должен подходить по диаметру как к «гребенке», так и к ответвлениям.
3. После сварки и застывания система приваривается к подающей трубе переходником.
4. Система готова, если все правильно сделать, то функции коллектора будут выполняться в полном объеме.

При желании на трубы можно приварить краны, но запоры делать требуется на самих трубах. В таком случае можно перекрывать отдельные элементы системы без ущерба другим.

Отопительный коллектор

Гребенка для отопления практически не имеет конструктивных отличий. Просто требуется дополнительно сделать сборный коллектор для обеспечения циркуляции теплоносителя системы. Принцип работы абсолютно идентичен.

Гребенка может упростить сантехнические и отопительные конструкции.

Для экономии коллектор можно собрать собственноручно, но для сложных систем лучше применять коллекторы заводского производства, так как они обеспечат надежность эксплуатации.

Источник

Особенности монтажа пластиковых канализационных труб

Пластик – один из самых дешевых материалов, используемых для изготовления расходных материалов для оборудования канализации. При прокладывании коммуникаций в частном доме или квартире цена может стать определяющим параметром в выборе труб.

Кроме дешевизны пластик обладает и другими достоинствами:

• малый вес, что упрощает доставку труб и фитингов и монтаж трубопровода;
• возможность выбора типа пластика и способа соединения, подходящих для конкретного случая;
• гладкость стенок и химическая инертность полимеров, из-за чего на внутренней поверхности не образуется наростов и пропускная способность трубопровода не уменьшается в ходе эксплуатации ассенизационной сети;
• совместимость с другими материалами – можно не только собрать канализацию полностью из пластика, но и заменить полимерами часть старого трубопровода, так как существуют специальные соединительные элементы для комбинирования пластика с трубами из металлических сплавов;

Однако есть у монтажа канализационного трубопровода из полимерных изделий свои особенности:

• пластик боится ультрафиолета, поэтому канализацию из пластика необходимо прятать от прямого солнечного света;
• несмотря на характерную для полимеров эластичность, большинство труб гнуть нельзя, для изменения направления необходимо пользоваться фитингами-отводами;
• расходные материалы для канализации изготавливают из полимеров, имеющих разные пределы высокотемпературного воздействия: полипропилена (80º), полиэтилена (50º) и поливинилхлорида (40º), выбирать материал труб следует, опираясь на предельную температуру сточных вод;
• для внутренней и внешней канализации изготавливают трубы с разными показателями прочности, которые для удобства окрашиваются в разные цвета: серые для внутридомового или квартирного трубопровода, оранжевые – для внешнего;
• при прокладывании сильно заглубленного трубопровода в регионах с глубоким уровнем промерзания грунта (более 2 м) используют трубы с гофрированной внешней поверхностью;
• внутри помещений тонкостенные гофрированные трубы используют для подключения бытовых и сантехнических приборов;
• так как для работы ассенизационной сети необходим уклон 1-3%, позволяющий сточным водам двигаться самотеком, сборку канализации в квартире производят от стояка к приборам, в частном доме – от выводного патрубка к приборам, а на улице от выводного патрубка к месту сбора или сброса стоков;
• элементы сети фиксируют к стенам с шагом крепления 8-10 диаметров трубы, чтобы не допустить провисания и деформации трубопровода;
• даже целые узлы из полимерных изделий имеют небольшой вес, поэтому удобно собирать крупные звенья сети водоотведения и в собранном виде подключать их друг к другу.

Рекомендуем ознакомиться: Как самостоятельно устранить сильный засор в унитазе?

Независимо от материала труб сопряжение элементов трубного контура всегда выполняется таким образом, чтобы минимизировать количество препятствий на пути сточных вод.

Соответствие диаметров стальных и полипропиленовых труб (таблица)

Когда выполняется замена старого трубопровода, уделяется повышенное внимание соотношению диаметров металлических и полипропиленовых труб. Ведь наружный диаметр полимерного трубопроката может составлять 16-110 мм

При этом иметь разную толщину стенки.

В то же время стальной трубопрокат изготавливается с другим наружным сечением при одинаковом с ПП трубами внутреннем диаметре.

Стоит также знать, что в маркировке полимерной продукции не указывается внутренний диаметр. Однако его вычислить несложно, когда известно наружное сечение и толщина стенки. Разница этих величин будет соответствовать искомому значению.

При замене старой инженерной коммуникации из стали на полипропиленовую систему важно учитывать следующее:

• У металлических труб для водопровода и газовых сетей внутренняя поверхность не является идеально гладкой, что уменьшает пропускную способность.
• Трубный прокат из металла выпускается в облегченном и усиленном варианте. Каждый такой вид труб отличается толщиной стенки. Другими словами, при одинаковом сечении по наружной кромке у трубной продукции будет разный внутренний диаметр. Именно его учитывают, когда проводится замена инженерной сети.
• Металлические и ПП трубы создаются по разным ГОСТ. Поэтому для выбора полимерного трубопроката нужно знать все характеристики пластиковой продукции.

Таблица соответствия диаметров полипропиленовых труб и стальных

Соединение полипропиленовых труб с металлическими

Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.

1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.

2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.

Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.

Соединение без пайки

Довольно часто начинающие домашние мастера задаются вопросом о том, как соединить полипропиленовые трубы без пайки. Для этого обычно используются фасонные части, изготовленные из того же материала, что и трубы. Если система отопления имеет в составе армированные стекловолокном магистрали, то другие разновидности изделий не подойдут.

Следует запастись полипропиленовыми фитингами, которые усилены стекловолокном. В качестве исключения выступает случай, когда есть необходимость соединить полипропилен с другим материалом. При этом используются резьбовые элементы, например «американка». Перед тем как соединить полипропиленовые трубы без паяльника, следует поинтересоваться, какие фасонные части можно встретить в продаже для обустройства систем водоснабжения и отопления, среди них:

• Y-образные;
• прямые;
• T-образные.

Использовать эти элементы необходимо, учитывая способ применения и положения. По типу подключения выделяют несколько разновидностей фасонных изделий, а именно:

• компрессионные (обжимные);
• сварные.

Обжимные полипропиленовые фитинги поставляются в готовом виде, дополнительно собирать их нет необходимости. Обжимные фитинги имеют преимущества по сравнению со сварными. Они заключаются в:

• легкости и простоте монтажа;
• отсутствии необходимости использования сварочного оборудования;
• возможности установки полипропиленовых фитингов при любых погодных условиях, ведь они не боятся отрицательных температур;
• отсутствии необходимости наличия у мастера специальных навыков по установке обжимных фитингов.

Особенности соединения канализационных труб

При монтаже и ремонте канализационных систем часто требуется выполнить переход с железной трубы на полипропилен. Соединение с чугунными аналогами имеет особенности по причине их конструктивных отличий.

Нужно иметь в наличие специальные комплектующие изделия:

• уплотнители;
• гофр;
• манжеты.

В первую очередь необходимо приобрести разные детали. Если не удается отыскать нужные комплектующие, можно задействовать даже подручные материалы. Например, из микропористой резины вырезать уплотнитель. Между соседними соединяемыми элементами помещают узкую длинную ленту, а при помощи широкой тупой отвертки этот материал уплотняют.

Чеканку не используют по ряду причин. Она способна привести к деформации пластиковых труб и помешать обеспечить герметичность стыков. Но даже после завершения ремонтных работ остается большая вероятность появления протечек.

Не станет долговечным решением проблемы и применение цементного раствора. Поскольку разные материалы отличаются коэффициентом теплового расширения, эта разница оказывает негативное влияние на конструкцию. В результате в зацементированных стыках вскоре появляются трещины, и система утрачивает целостность.

Подключение системы водоснабжения или отопления, где требуется решить, как соединить стальную трубу с полипропиленовым изделием, характеризуется регулярным появлением подтеков, поэтому важным моментом монтажа является выбор схемы стыковки двух разных материалов.
