Соединение проводов и кабелей

Опрессовка гильзами: особенности технологии

Способ монтажа основан на создании плотного контакта между металлическими жилами, помещенными внутрь трубки из такого же материала и обжатия всей конструкции под определенным усилием с равномерным распределением действующей нагрузки.

Хороший электрический контакт создается за счет совместной деформации металлов.

Гильза (трубка для соединения проводов) выпускается промышленностью под конкретные размеры провода и их количество. Они могут быть предназначены для соединения жил из:

• меди;
• алюминия;
• и даже меди с алюминием.

Гильзы медные (ГМ) могут выпускаться с дополнительным лужением оловом и висмутом. Они обозначаются ГМЛ, отмечаются высокой стойкостью к коррозии.

Гильзы алюминиевые обозначают ГА. Для соединения проводов из меди и алюминия применяют гильзы ГАМ, а со слоем изоляции обозначают ГСИ.

Их размеры можно найти в каталогах. Как пример, привожу основные характеристики части гильз ГМЛ небольшой таблицей.

Размеры гильзы специально подбираются под поперечное сечение коммутируемого провода. Правильный их выбор влияет на качество электрического соединения.

Для опрессовки используется специальный инструмент: пресс-клещи. Если работать пассатижами, молотками и другим подручными средствами, то созданный контакт будет плохого качества.

Пресс клещи выпускаются различной конструкцией и принципами работы для обжатия разных типов гильз и наконечников.

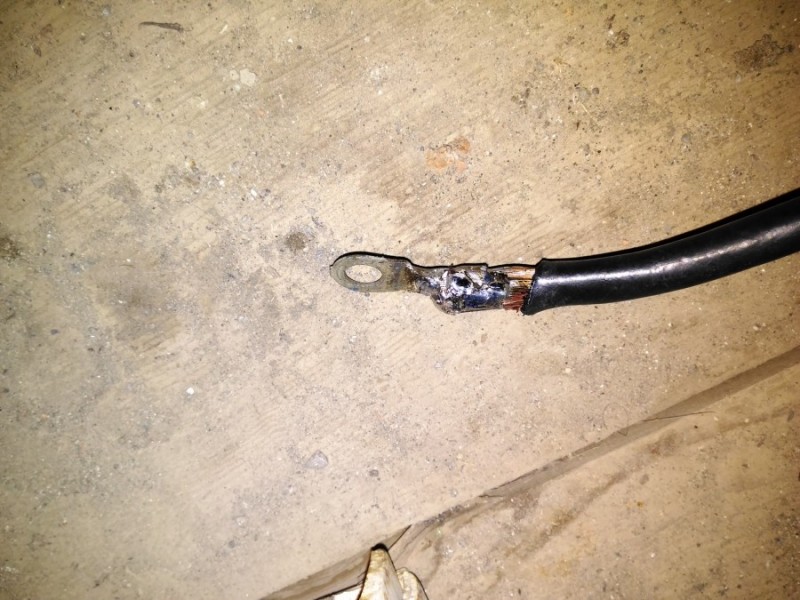

По такому же принципу подбираются и опрессовываются наконечники на многожильные провода для их подключения к выводам электрического оборудования.

Особенно это актуально для автомобильной техники, где проводка подвергается повышенным механическим вибрациям и электрическим нагрузкам. Да и в бытовой сети встречается монтаж гибкими проводниками.

Как пример — ретро проводка в деревянном доме. Хотя это не единственный случай.

Опрессовка проводников — это довольно большая и сложная тема, которая позволяет создавать качественное соединение электрических контактов. Ее технологию хорошо объясняет в своем видеоролике Андрей Кулагин. Рекомендую посмотреть.

Клеммные колодки

Соединение проводов при помощи клеммных монтажных колодок — наиболее удобный и эстетичный вариант. Он не требует много времени и приложения усилий. В колодках имеются трубчатые гильзы из латуни с винтовыми зажимами. Зачищенные провода вставляются в определённые гнезда и фиксируются при помощи винтов. Преимущества использования клеммных колодок заключаются в простоте использования и возможности соединять жилы из разных металлов. Однако для соединения многожильных проводов требуется их предварительная опрессовка. Также к недостаткам можно отнести необходимость регулярной проверки соединения.

ФОТО: elektriki33.ruКлеммная колодка с винтовой фиксацией — удобный и быстрый способ соединения проводов

Особенности соединения проводов из различных материалов

Невозможность прямого контактного соединения проводов из различных материалов (чаще всего – медных и алюминиевых проводов) обусловлена различием физических свойств металлов, в частности – линейного расширения, которое при температурных перепадах может вызвать образование зазора в прямом соединении. Зазор соединения опасен появлением целого ряда нарушений:

• повышение сопротивления соединения,
• проводников,
• появление окисла на контактирующих зачищенных концах,
• ухудшение качества контакта.

Совокупность таких явлений не только препятствует нормальной работе сети, но и представляет собой реальную опасность, поэтому для соединения проводов из разных применяют специальные приспособления.

Такое соединение является самым простым и достаточно надежным за исключением вероятности ослабления контакта со временем. Принцип соединения разных по составу проводов с помощью винтовых клемм аналогичен действиям при стыковке одинаковых кабелей. Отличительной особенностью является отсутствие прямого контакта концов проводов, что достигается при помощи разделительных шайб.

Другой способ винтового соединения разных проводов заключается в применении двухвинтовых клемм, в которых провода соединяются не напрямую, а через дополнительный проводник. При этом каждый из соединяющихся концов фиксируется отдельным винтом. Специалисты называют такой способ менее надежным.

Ответвительные сжимы для разнородных проводов

Такие устройства, в быту называемые «орехами» применяют для соединения проводов большого диаметра. В частности, «орех» может применяться при подводе электричества к частному дому от несущей линии. В ответвительных сжимах соединяемые провода укладываются в специальные каналы устройства, поэтому прямой контакт отсутствует. Ответвительные сжимы могут использоваться и для соединения проводов из одного материала.

Пружинное соединение разнородных проводов

Для соединения разнородных проводов применяются специальные пружинные клеммы, обеспечивающие отсутствие прямого контакта концов. Такие клеммы могут быть как разъемными, так и неразъемными. Одним из наиболее надежных способов пружинного соединения называют применение универсального разъемного клеммника Wago, позволяющего соединять провода различного сечения и из разных материалов.

Неразъемное соединение разнородных проводов при помощи клепок

Этот способ соединения практически идентичен винтовому и предъявляет аналогичные требования при соединении проводов из разных материалов (наличие изолирующей шайбы, разделяющей концы проводов). Отличие заключается в замене винта металлическим стержнем, который жестко заклепывается при помощи специального приспособления (заклепочника).

Недостатком такого соединения является большая вероятность образования оголенных участков соединения, которые нуждаются в дополнительной изоляции.

90% неполадок электропроводки возникает именно в местах соединений проводов, а значит, нельзя пренебрегать качественным соединением, которое является основой бесперебойной работы электропроводки в течение продолжительного времени. Еще совсем недавно – в советскую эпоху – при возведении высотных домов система энергоснабжения строилась на повсеместном использовании алюминиевой проводки, соединения которой скручивались и плотно перематывались изолирующей лентой в распределительной коробке. Безусловно, такие простейшие скрутки служили верой и правдой не один десяток лет, однако по надежности они несравнимы с современными методами соединений электрических проводов из меди, исключительная надежность которых позволяет подключать любые современные мощные приборы и оборудование.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

• пайка;
• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

• соединение с помощью клеммных колодок;
• пружинные зажимы;
• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Способы соединения

Различные виды соединения проводов

Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

• зажимы;
• клеммы;
• опрессовка;
• пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов

Соединительные клеммы WAGO

Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Метод прессовки

Варианты опрессовки проводов

Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации

Важно лишь правильно подобрать тип гильзы и нажимное усилие

Метод сварки

При сварке проводов используется оловянный припой

Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

• Расплавление оконцевания многожильного провода.
• Соединение расплавленного проводника с одножильным отрезком.

Пайка

Пайка проводов

Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

Как скрутить многожильный провод вместе с одножильным:

1. Зачистка от изоляции.
2. Обработка поверхности обоих проводников канифолью.
3. Наматывание многожильного кабеля на одножильный.
4. Сгибание одножильного кабеля, обжимание пассатижами.
5. Обработка места паяльным жиром и припоем.

Также существует вариант соединения, когда обработка жиром и канифолью производится отдельно для каждой части провода. Затем проводники соединяются параллельно и место контакта обрабатывается припоем.

Одножильные проводники соединить проще. Для этого их достаточно зачистить от изоляции и обработать канифолью. Затем кабели нужно спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не требуется.

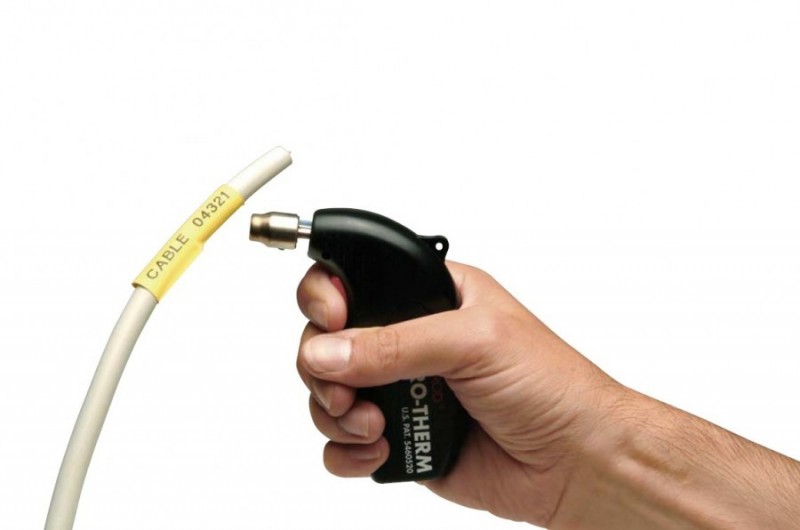

Изоляция с помощью термотрубки

Трубку с нужной длиной надевают на одну жилу перед скручиванием.

Выполняется скрутка, после нее термотрубку сдвигают на место соединения контактов.

Необходимо, чтобы трубка прилегала к проводке как можно плотнее, поэтому ее нагревают немного с помощью зажигалки. Под воздействием высокой температуры термотрубка сожмется, и удастся обеспечить плотный обхват проводки.

Преимущества всевозможных скруток заключаются в простоте их исполнения, несмотря на минимальное оснащение, они зарекомендовали себя как вполне надежные соединения.

Когда сделана качественная изоляция, для которой использовалась хорошая изолента, срок службы скрутки будет достаточно продолжительным. Такое соединение удобно в эксплуатации: оно является разъемным, что значит, при необходимости провода можно просто перекрутить снова.

Среди недостатков скрутки следует отметить следующие:

Нет возможности соединить жилы, имеющие различные сечения, в таком соединении, как правило, очень высокое сопротивление, что является причиной постоянного нагрева проводов и оплавления их изоляционного слоя.

Трудно объединить с помощью скрутки многожильные кабели, которые являются мягкими и при любом натяжении соединение может разорваться.

Когда в проводке несколько изолированных проводов из-за того, что каждая жила изолируется по отдельности, общая толщина может оказаться очень большой.

Скрутка не подходит в том случае, когда необходимо соединить между собой провода, изготовленные из разных материалов – из меди и алюминия.

Выбирая способ, важно учитывать всевозможные нюансы, только тогда удастся получить качественное соединение своими руками. Скручивание должно производиться после отключения электропитания в целях соблюдения техники безопасности.

Соединение проводов опрессовкой

Для опрессовки проводов требуется специальная алюминиевая или медная гильза — она подбирается исходя из размеров скрутки (диаметра пучка), а материал берут тот же, что и у проводников. Оголенные и зачищенные до блеска провода скручиваются, на них надевается трубка-гильза, которая зажимается специальными клещами.

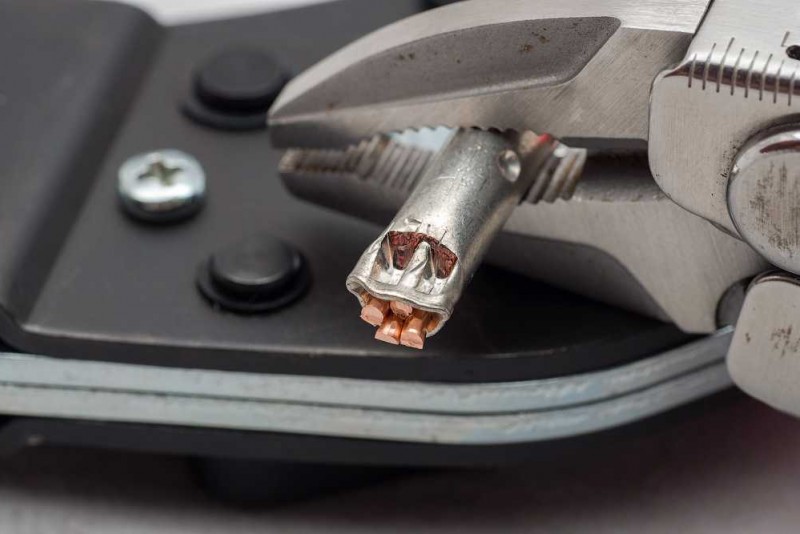

Пример обжима проводников гильзой

И гильзы, и клещи бывают разными, видов несколько. Каждый из них имеет свои правила использования (количество проводов, которые можно упаковывать в гильзу), в которых надо хорошо ориентироваться. Упаковывать провода надо по определенным правилам, измерять размер полученного жгута, подгонять его под требования. В общем, довольно муторное занятие. Потому используют такой вид соединения проводов в основном профессиональные электрики, и то все чаще они переходят на пружинные зажимы.

Сварка

Соединение проводов сваркой

Для выполнения такого вида соединения необходимо кабеля скрутить между собой, а их концы надо сварить. Результатом правильно выполненной сварки станет шарик из металла. Он и обеспечивает надежное и постоянное сращивание. При этом оно надежно не только в плане электрических характеристик, но и в прочностном тоже. Металл сваренных проводов после сварочной операции представляет собой монолит

При выполнении сварки существует одна тонкость — важно нагреть кабеля таким образом, чтобы не пострадала от высокой температуры изоляция

У сварного соединения есть один существенный минус — такое сращивание не подлежит разбору. И при необходимости придется просто отсекать сварку и выполнять сборку проводов по новой. Кроме того, для выполнения такой работы у монтажника должен быть под руками сварочный аппарат и электроды. Кроме этого, при выполнении сварки необходимо принимать определенные меры защиты окружающих предметов. Другими словами, сварка проводом связана с некоторыми ограничениями. Поэтому этот способ применяют в исключительных случаях.

Монтажные зажимы для проводов

Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.

Линейный зажим для проводов натяжной

Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.

Разделение зажимов производится и по прочности:

Зажимы для линейных проводов глухие

• Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
• Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
• Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
• Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.

Зажим для провода на столбе

Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.

В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Рассмотрим основные варианты соединения проводов

Не стоит изучать все виды соединения проводов рассмотрим лишь те, которыми пользуются для бытовых целей. Разберемся в самых удобных вариантах:

Опрессовка считается одним из самых популярных вариантов, поскольку для нее используется гильза на основе размера проводов для соединения. Это очень легко, но необходим идентичный материал гильзы, чтобы не образовалось замыкание или выделение теплоты.

Рассмотрим этапы такого соединения:

• Потребуются пресс-клещи для выполнения опрессовки гильзы;
• Не рекомендуется выполнять работу с помощью пассатижей, поскольку соединение не будет достаточно надежным;
• Проводится изоляция проводов в соответствии с длиной гильзы;
• Провода скручиваются и отправляются в соединитель;
• Обрабатываем гильзу с помощью пресс-клещей;
• Изолируем соединение с помощью термоусадки или специальной ленты.

Сварка очень удобна, поскольку после нее образовывается почти цельный провод. Это поможет избежать окислительных процессов и других проблемных ситуаций связанных с соединениями на основе альтернативных методов.

Что для этого потребуется:

• Оборудование для сварки в виде специального аппарата, обладающего мощностью в районе 24В – 1 кВт;
• Обязателен флюс;
• Не обойтись без угольного электрода;
• Потребуется защита в виде перчаток, очков или маски.

Как это делается:

• Кабели необходимо избавить от изоляции и провести зачистку жил до появления блеска;
• Скручиваем провода, чтобы подготовить их для дальнейшего шага;
• Помещаем флюс в полость электрода;
• Начинаем работать сварочным аппаратом. Электрод прижимается к поверхности кабелей до момента появления шарика, его еще называют контактной точкой;
• Образованная контактная точка тщательно очищается от лишнего флюса и покрывается лаком;
• Полученное соединение изолируется и ним можно пользоваться.

Пайка по своей сути считается вариантом сварки. Она создается в той же последовательности, но используется не флюс, а припой предварительно расплавленный паяльным инструментом. Припой в расплавленном состоянии необходимо отправить во внутрь скрутки.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

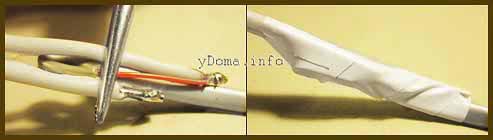

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.
