Как соединить две металлические трубы одинакового диаметра без сварки

Фитинговый метод

Фитинги имеют много положительных характеристик, многие рекомендуют для соединения конструкции применять этот способ.

Фитинги широко используют для прокладки трубопроводов, также их применяют, чтобы создать компрессионное оборудование либо механизмы газотурбинные, что указывает на возможность применять детали в системах, работающих под давлением.

1.фитинги прямые представляют собой изделия, у которых диаметр не изменяется с двух сторон, то есть применимы для крепления двух идентичных трубопрокатов.

2.переходники предназначены для стыковки труб, имеющих разное сечение. Необходимы, чтобы проводить ремонты трубопроводов старого типа, в которых использованы трубы с разным диаметром.

3.тройники отводят трубы от системы, не требуя сварку с резьбой.

4.крестовины похожи по назначению на тройники, способствую многочисленному ответвлению основной сети.

5.штуцерами соединяют гибкие трубы из металлического материала. Деталь гарантирует герметичную стыковку, при непостоянной структуре труб.

6.заглушки имеют функцию: перекрывать конец трубы.

Фитинги можно применять для соединения элементов, как снаружи здания, так и внутри, следует правильно выбрать материал изготовления.

Обжимные соединения с двухсторонним зажимом

Универсальное изделие, с помощью которого можно произвести соединение стальных труб, а также труб пвх. Именно эту арматуру чаще всего называют муфтой Гебо. С её помощью можно соединить встык две трубы.

Для выполнения соединения, трубы должны быть ровно отрезаны и зачищены от грязи и ржавчины, торцы труб должны быть хорошо обработаны. На конец трубы одевается зажимная гайка, затем зажимная шайба, представляющая собой цангу – коническую втулку с разрезом на одной стороне.

Внутренняя сторона втулки покрыта круговыми насечками. В посадочное место муфты, предназначенное для упора торца трубы, вставляется уплотнительная прокладка. После этого затягивается зажимная гайка.

Перемещаясь по резьбе, отверстие в гайке прижимает коническую часть разрезной втулки к трубе. При этом, внутренние насечки втулки врезаются в поверхность трубы, плотно фиксируя её и прижимая к торцевой прокладке. Таким способом обеспечивается необходимая герметичность и механическая прочность соединения.

Аналогичная процедура проделывается со второй стороны муфты, куда вставляется конец второй трубы.

Способ №4. Фланцы

Такой крепеж состоит из пары прямоугольных или круглых металлических пластин с отверстиями под болты и трубы. Алгоритм сборки выглядит так:

• торцы труб нужно срезать перпендикулярно относительно оси;
• следует удалить заусенцы, после чего надеть фланцы;
• между ними устанавливается резиновая прокладка, при этом нужно следить, чтобы ее наружный край равномерно выходил на 8-10 мм;
• в конце фланцы нужно скрепить болтами с гайками.

Фланец для квадратной трубы

Чтобы соединение получилось долговечным и надежным, при сборке нужно следовать нескольким несложным правилам.

Прокладка должна быть одна, не больше, иначе снизится герметичность.
Каждые один-два года состояние прокладки следует проверять.
Гайки лучше закручивать диаметрально расположенными парами – это также повысит герметичность.
Важно, чтобы прокладка не касалась болтов.
Если собирается водопровод, то прокладки должны быть из картона, пропитанные олифой.
Резьба болта не должна выходить из гайки больше, чем на ½ часть длины.
Для герметизации стыков в отопительных системах используется асбестовый картон.

Есть ряд правил соединения профильных труб фланцем

Преимущества обжимных фитингов

Безрезьбовое соединение металлических труб с использованием обжимных фитингов – способ стыковки, при котором к образующей поверхности торцов прикладывается определённое начальное давление. Компрессионная муфта соединяет две идеально выровненные трубы, в которых над соединением расположена щелевая коническая втулка, а над втулкой протянуты два фланца, так что они автоматически центрируют соединяемые изделия и обеспечивают достаточное контактное давление.

Пресс-фитинги предлагают множество преимуществ, которые в некоторых случаях делают их лучшим выбором по сравнению со сваркой или пайкой. Для удобства выбора разработаны калькуляторы определения усилия обжима сообразно применяемым материалам и диаметрам сечения стыкуемых труб.

Чем хороши фитинги обжимного типа:

1. Они экономят время и деньги. С пресс-фитингами стыковка труб может быть сделана более оперативно, чем после пайки или сварки. Кроме того, инструмент не нуждается в трудоёмкой предварительной подготовке. Более всего это сказывается при монтаже трубопроводных систем большого поперечного сечения.
2. Характеризуются высокой надёжностью. Продолжительность их функционирования определяется маркой материала и технологией обжима.

Если труба подготовлена ​​правильно (в соответствии с инструкциями изготовителя пресс-фитинга), то готовое соединение по показателям прочности превосходит паяное или практически достигает норм работоспособности сварного. Многие гидравлические обжимные фитинги имеют функцию автоматического цикла, которая отключается только после завершения соединения, поэтому часто используются в технических системах высокого давления.

Применение данного способа стыковки повышает уровень безопасность на рабочей площадке. Для установки арматуры не требуется тепло или пламя. Это снижает риск получения травмы на рабочем месте. Для монтажа не требуется также какое-либо защитное снаряжение, что обеспечивает дополнительную экономию средств.
Универсальность. Обжимные фитинги выпускаются из меди, нержавеющей стали и углеродистой стали (последнюю, правда, потребуется предварительно оцинковать). Следовательно, возможна эксплуатация с любой системой труб, включая газовые или для прокачки агрессивных химических сред.
Оперативность установки. Для монтажа трубопроводную систему не требуется предварительно просушивать

Это особенно важно в промышленных применениях, когда отключение трубопровода либо чрезвычайно сложно, либо вовсе недопустимо.

Единственное ограничение способа – увеличенная стоимость установочных компонентов.

Как соединяют трубы без применения сварки и резьбы

Муфты и пресс-фитинги

Компрессионная муфта соединяет два хорошо выровненных участка трубопровода, в которых над местом стыка установлена щелевая коническая втулка, а над втулкой протянуты два фланца, так что они автоматически центрируют трубы и обеспечивают достаточное контактное давление.

Цанговый метод

Подойдёт для стыковки участков, имеющих небольшую глубину заделки, но невозможен, если смежные элементы — пластиковые. Для соединения применяют стандартную вставку, которая располагается вокруг соединяемых участков, после чего обжимается. Надёжный захват обеспечивается после не менее, чем двух полных оборотов цанги. Не рекомендуется для труб из нержавеющей стали. Наиболее известными система данного типа являются зажимы Speedfit.

Обжимная арматура

Как соединить металлическую трубу с пластиковой трубой без резьбы и сварки? Эффективной будет именно обжимная арматура. Она включает в себя две трубчатых детали, при этом одна выдвигается из смежного участка и отличается увеличенной длиной. Изделия не имеют внутреннего упора, и поэтому легко вставляются в труднодоступные места. Место стыка обжимается при помощи пресс-клещей, универсальность которых поддерживается сменными вставками. Поскольку упор выравнивания отсутствует, установщик должен тщательно измерить окончательное положение фитинга, чтобы убедиться в его правильном расположении.

Краб-системы для профильных труб

По принципу действия аналогичны обжимным муфтам, но применяются в основном при подключении систем отопления и кондиционирования, характеризуясь характерным внешним видом зажима. Существуют системы следующей конфигурации:

• Универсальные, для углового соединения трёх или четырёх труб;
• Т- или Х-образные, поперечное сечение скоб у которых соответствует наружному размеру;
• Для стыковки под произвольным углом.

Муфты Гебо

Для монтажа необходимо выполнить несколько переходов:

• Подготовить стык к монтажу элемента (прошлифовать стыки, убрать возможные заусенцы);
• Разобрать муфту;
• Надеть компоненты в такой последовательности: зажим, затягивающее кольцо, уплотнение. Свободный участок должен быть не короче 12…15 мм;
• Установить Gebo-муфту на подготовленный участок, после этого выполнить затягивание гайки;
• Те же операции проделать со смежной трубчатой деталью.

Ремонтно-монтажные обоймы

Выполняются в форме литых полумуфт, с внутренним диаметром, соответствующим внешнему размеру трубы. Внутри располагается уплотнительный элемент, материал которого должен соответствовать условиям эксплуатации стыка. После установки на соединяемый участок половинки обоймы равномерно стягиваются болтами. Здесь особенное значение имеет перпендикулярность торцевых элементов, поскольку от тангенциального смещения данный способ не спасает.

Применение хомутов

Соединение стальных труб хомутами используется преимущественно для негерметизированных трубчатых стыков, которые характерны для трубчатых перил, ограждений и т.п. С увеличением ширины хомута надёжность удержания деталей увеличивается. Лучше использовать универсальные хомуты.

Соединение пластиковых труб

Большинство методов, описанных в разделе о металлических трубах, подходят и для скрепления пластиковых и ПВХ труб. Полимерные трубы все чаще стали заменять металлические, так что информация о том, как объединить пластиковые патрубки для канализации или водопровода без сварки и резьбы становится все более актуальной.

Существует несколько способов присоединить один участок пластикового патрубка к другому. Окончательный выбор технологии должен производиться только после оценки всех характеристик магистрали, в том числе от типа материала, диаметра и назначения системы.

В раструб

Трубы из полимеров изготовлены таким образом, что с одной стороны изделия расположен раструб, а с другой – торец. Диаметр раструба больше диаметра торца ровно настолько, чтобы торец одной трубы плотно вошел в раструб следующей. При выборе такого варианта установки, в стык вставляют резиновый уплотнитель для герметизации участка, рекомендуется дополнительно обработать место крепления герметиком.

Раструбный способ соединения пользуется популярностью благодаря простоте сборки и возможности работать с трубами различных диаметров. Таким методом часто строят канализационные системы, где не предусмотрено высокое давление носителя.

В раструб соединяются трубы ПВХ и из полипропилена.

Фитинги

Различные виды фитингов применяются при соединении металлопластиковых патрубков. В зависимости от конструкции трубопроводов и поставленных задач можно использовать компрессионные, обжимные и пуш-фитинги.

Виды установки компрессионных и обжимных фитингов практически не отличаются друг от друга, разница заключается в том, что в первом случае фиксация производится посредством компрессионного кольца и гайки, во втором случае – обжимного кольца.

Установка пуш-фитингов производится заметно быстрее. Подготовленная труба вставляется в изделие без помощи инструментов, а зажим клина фитинга происходит уже при подаче воды в водопровод.

Кроме металлопластиковых труб пуш-фитинги могут применяться при соединении патрубков из сшитого полиэтилена.

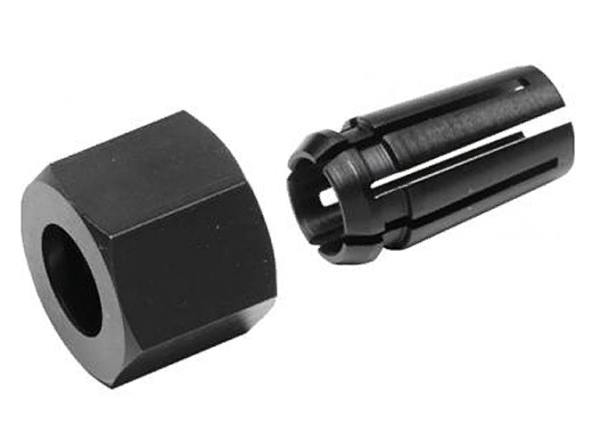

Цанговый метод

При соединении труб из пластика таким методом, понадобятся зажимные фитинги и цанги. Сам процесс работы состоит из 3 этапов.

1. Надеть цангу на внутреннюю полость.
2. Закрутить разводным ключом фитинговую гайку.
3. Произвести такие же действия на второй трубе.

Цанговый способ подходит для монтажа металлопластиковых трубопроводов небольших диаметров. Пластиковые патрубки могут не выдержать затягивания гайки и лопнуть.

Совмещение цангами подходит для труб из сшитого и обычного полиэтилена, металлопластика.

Муфты

Муфтовое соединение предполагает использование равнопроходной муфты, 2х монтажных гильз, инструмента для развальцовки. Процесс работы не занимает много времени:

• На трубу надевается гильза;
• Развальцовывается конец трубы в гильзе;
• Вставляется муфта;
• Гильза надвигается на муфту;
• Все перечисленное производится со вторым краем стыка.

Использование муфт подходит для труб из сшитого полиэтилена.

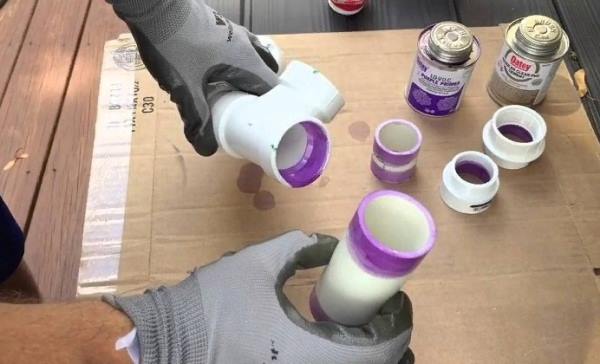

Склеивание

Обычно склеивание выбирают при соединении жестких полимерных труб. Правильно подобранный клей обеспечит герметичность стыка, единственным минусом является необходимость ждать не менее 1 часа перед запуском воды, пока клей не высохнет. Специалисты советуют использовать клей марки Griffon.

Сам процесс склеивания несложен. Конец трубы зачищается, на нем делается фаска напильником. При зачистке нужно проверять плотность вхождения патрубка в арматуру, не должно быть ни сильно свободно, ни сильно туго. Затем на фаску наносится клеевой состав, и труба вставляется в фитинг.

Иногда термином “склеивание” также называют холодную сварку, при которой материал трубы размягчается под действием реагента и производит сцепление со второй деталью на молекулярном уровне.

При помощи склеивания чаще всего соединяют трубы ПВХ. Изделия из других полимеров склеивают обычно в случае разового соединения.

Краб-системы для профильных труб

При монтаже труб прямоугольного или квадратного сечения используют скрепляющие конструкции. Они представляют собой две штампованные стягивающиеся болтами пластины. При складывании двух половинок образуют профиль, совпадающий по размеру с трубой.

Краб-системы используют при создании металлоконструкций, они надежно фиксируют заготовки в нужном положении. Виды систем:

• угловые или Г-образные, они соединяют профиль под прямым углом;
• тавровые с тремя профильными отверстиями;
• крестовые или Х-образные.

Разновидности краб-систем для соединения профильных труб

Краб-системы сокращают время сборки каркасов. Для монтажа не нужно специальной подготовки, не нужно оборудование. Достаточно инструментов. Краб-системы удобны:

• для уличных конструкций;
• рекламных щитов;
• спортивного и игрового уличного инвентаря.

Для трубопроводов краб-системы не применяют. Для монтажа используют болты и гайки стандартного размера. Крепежные скобы выпускают под тип размеров прямоугольного и квадратного профиля.

Основные способы соединения труб и их описание

Прежде чем переходить к непосредственной теме, следует рассмотреть популярные способы соединения металлических или стальных труб. К ним относятся:

1. Соединение металлических труб посредством сварки. Используется наиболее часто, но имеет ряд отрицательных моментов:
   • Высокая стоимость. Сварочное оборудование является достаточно дорогостоящим, и его использование составляет половину стоимости услуг сварщика.
   • Высокая сложность применения. Не всегда, но достаточно часто сварщик сталкивается с проблемой, при которой просто не может применить сварку. Например, в тесном помещении или на большой высоте.
   • Недостаточная скорость выполнения сварочных работ. Транспортировка и подготовка оборудования занимает много времени, поэтому часто сварщика приходится долго ждать.

Сварка труб

1. Резьбовое соединение. Требуется комплект метчиков и лерок, рассчитанных на большие диаметры труб. Сейчас даже набор маленьких метчиков для легкового автомобиля достаточно дорогой, не говоря уже про водопроводные или газовые трубопроводы. Также не следует забывать о необходимости уплотнения такой разновидности соединений. Периодически уплотнитель следует менять.

1. Соединение муфтой. Муфты для труб (особенно большого диаметра) обладают высокой стоимостью, и используются часто для устранения аварийных ситуаций. Более практичным вариантом является монтаж фитингов, о которых будет рассказано далее.

Рекомендуем посмотреть видео:

Монтаж и герметизация фланцевого соединения

Осуществить монтаж фланца очень легко. Для этого сначала необходимо зачистить соединяемые трубы наждачной бумагой, затем установить фланцевые пластины на торцы труб (для создания надежного фитинга для этой операции можете использовать сварку). Далее ставится уплотнительное кольцо (подкладка) посредине двух трубопроводов. После чего фиксируете полученное соединение с помощью крепежных болтов и гаек.

Главной характеристикой надежности фланцевого фитинга является герметичность. В зависимости от среды соединения и условий эксплуатации для герметизации применяют различные подкладки. Таким образом, для углеводородной среды применяют масло-, бензостойкую резину (ГОСТ 7338-77) или паронит (ГОСТ 481-80); при повышенных температурах (больше 400°С) – теплоустойчивую резину (ГОСТ 7338-77); при агрессивной среде – щелочестойкую или кислотостойкую резину (ГОСТ 7338-77); при нормальных условиях использования – паронит общего назначения или фторопласт (ГОСТ 481-80).

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

• Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
• Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
• Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
• Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
• Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
• Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

• прямые предназначены для стыковки двух элементов системы в одной плоскости;
• переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
• поворотные, позволяют менять направление потока;
• торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
• разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
• штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Соединения, не требующие сварки

Способы, не требующие аппарата для сварки, лерки с метчиками:

1.С помощью фитингов. Высокое качество соединений, также низкая цена являются преимуществом для данных изделий. Жесткие фитинги плотно соединяют две металлические трубы, не выпуская жидкость. Самыми надежными в эксплуатации являются немецкие и французские марки.

2.С помощью фланцев. Конструкция фланца похожа на обычный хомут, внутри оснащен с помощью уплотнителя из резины. К плюсам относят: простую сборку, низкую цену, повышенную износостойкость.

4.с помощью обоймы для ремонта и монтажа. Деталь имеет две части, которые стягиваются с помощью болтов. Изделие применяют во время аварий временно.

Данные типы соединений применяют для жестких труб: металлических, чугунных либо стальных, из поливинилхлорида.

Для труб, не требующих плотного соединения, применяют такие виды креплений, как:

1.с помощью краб – системы. В состав конструкции входят болты, скобы и гайки. С помощью гаек стягивают детали. Данной системой стягивают сразу несколько изделий, гарантируя высокую герметичность стыков. Краб – системы имеют разное количество зажимных отверстий.

2.с помощью хомутов. Применимы в любой области. Хомутами стягивают несколько трубопрокатов, качество соединений сравнима со сварочным.

Какой способ соединения выбрать?

Выбирая способ соединения, учитывайте тип и назначение будущей конструкции:

• если выберите фитинги, то помните, что соединения все же лучше усилить сваркой по причине недостаточной прочности;
• краб-системы больше подходят для сборки небольших хозяйственных или садовых конструкций;
• фланцы применяют для профильной трубы большого сечения в конструкциях, которые часто приходится разбирать/собирать.

Правила выбора подходящего соединения

Покупая крепежные элементы, обращайте внимание не следующие моменты:

• первый этап работы – это создание эскиза, по которому будет подсчитываться количество требуемых материалов;
• не покупайте краб-элементы, стенки которых имеют толщину меньше 1,5 мм (такие не обеспечат требуемой прочности);
• крепежи не должны иметь вмятин, трещин, отклонений по размерам или конфигурации;
• детали с пятнами ржавчины или с поцарапанной поверхностью долго не прослужат;
• очень важен и производитель, отдавайте предпочтение продукции хорошо зарекомендовавших себя компаний.

Иногда сварка все же более предпочтительна

Нестандартные способы соединения труб

Кроме традиционных методов стыковки труб, которые являются наиболее распространёнными, существуют и некоторые специальные методы монтажа. Трубы тоже могут быть выполнены из нестандартного материала, который требует специального соединения.

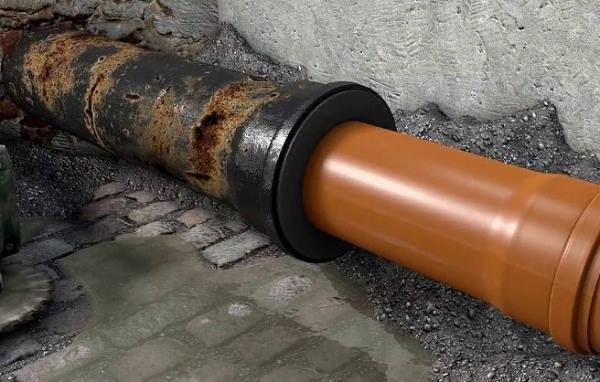

При помощи раструбов чаще всего выполняется соединение канализационных систем

Рассмотрим такие способы стыковки:

• склеивание;
• раструбная стыковка;
• быстроразъемные соединения.

Первый вариант используют в случае, если конструкция выполнена из пластмассы. Метод склеивания позволяет получить прочное и герметичное неразъёмное соединение. Стыковка труб этим способом выполняется посредством нанесения на них специального клея.

Раструбное соединение используется, как правило, при монтаже канализационных систем безнапорного типа. В таких системах сточные воды движутся естественным путём под наклоном, без использования специального насоса. В зависимости от того, из какого материала сделан такой трубопровод, может быть разъёмное и неразъёмное раструбное соединение. Разъёмный вариант раструбного сцепления применяется при монтаже пластиковых коммуникаций, а неразъёмный — при монтаже чугунных труб. Уплотнение раструба в чугунных конструкциях производится с помощью цементного состава или специальными герметиками.

Рассмотрим основные варианты быстроразъемных соединений:

• хомуты, оснащённые фиксирующим клином;
• кулачковое (Camlok);
• соединение ISO.

Гибкие трубы и шланги можно соединять при помощи быстроразъемных фитингов, например таких, как Camlok

Такие варианты сцеплений просты в установке и обладают хорошими прочностными характеристиками.

Стоит также отметить, что для стыковки труб, которые эксплуатируются в промышленных целях, используют такие сочленения:

Первый вариант применяют в тех случаях, когда необходимо соединить трубы с какой-либо измерительной аппаратурой, а второй — при стыковке жёстких труб, оснащённых гибкими элементами. Шарнирный тип применяют в строительстве сложных по форме магистралей. Такое соединение позволяет компенсировать эффект закручивания трубопровода.
