Wago клеммники для соединения проводов

Виды клемм

Клеммные колодки


в корпусе имеются ячейки

Преимущества таких клеммников в том, что соединять можно различные материалы. Например, клеммное соединение алюминиевого и медного или большого сечения и малого. Это очень удобно, ведь соединенные алюминиевый и медный провода окисляются, что доставляет неудобства при дальнейшей эксплуатации. Соединительные клеммы не допускают прямого контакта проводов между собой. При выборе нужно знать ток, который будет протекать по проводам, он должен быть меньше номинального тока клеммника. Надежность, конечно, меньше, чем при пайке, но ведь это очень удобно, а также уменьшается время установки.

По исполнению соединение проводов клеммной колодкой существует следующих видов:

  • винтовое;
  • пружинное;
  • ножевое.

Винтовые клеммники

Монтаж клеммной колодки не доставляет хлопот даже людям, которые далеки от электрики. Соединить провода очень легко: необходимо выбрать колодку с требуемым размером ячейки, вставить жилы внутрь и зажать их винтами. Затягивать нужно с достаточно сильным усилием. Нужно прочувствовать момент, когда уже винт затянут, чтобы не повредить жилу. Спустя примерно год необходимо проверить соединение, при необходимости подтянуть винт. Это относится к недостаткам. Также нет возможности выполнить соединение трех проводов.

Вместо винта также можно использовать заклепку. Но тогда нужен специальный инструмент, и нужно учитывать, что конструкцию потом сложно разобрать. На заклепку надо поместить алюминиевый провод, затем пружинную шайбу, медный провод и плоскую шайбу. Специальным инструментом сжимают эту конструкцию. Если используются одинаковые материалы, то шайбу между ними класть не надо. Но последняя шайба должна быть одинакова.

Пружинные клеммы


Рычажок затянет провод

К недостаткам можно отнести тот факт, что приходится постоянно подбирать клеммник по количеству соединений. То есть если необходимо соединить три провода, то нужен клеммник, в котором предусмотрено подключение трех жил. Если имеется больше шести проводов, то придется комбинировать клеммники между собой. Специалисты-электрики рекомендуют пользоваться пружинными клеммниками для отделения фазы и нуля

Важно также помнить, что если один раз отсоединить рычажок, то в дальнейшем ухудшается надежность соединения при повторном зажатии

Ножевые клеммы

Ножевые клеммы также удобны в использовании. При соединении нет необходимости в предварительной зачистке контактов. Но следует применить силу, ведь нужно тщательно зафиксировать жилу в специальном ноже. Часто такие клеммы называют накидными и используют их в автомобилях, например, при подсоединении к лампе фары.

Клеммы для распределительных коробок

Клеммники также применяются в распределительных шкафах. Они представлены в виде поликарбонатного корпуса с медной площадкой, на которой расположены отверстия для присоединения. Имеют также стальные пружины для фиксации проводов. Очень удобно использовать клеммники, когда нужно подсоединить провода заземления в один общий. Такой вид клемм подходит для соединения проводов различных видов. Для удобства установки на корпусе нанесены данные со значением номинального тока, диаметра проводов, предельно допустимые нагрузки. Также предусмотрена паста для предотвращения перегрева.

Клеммы с предохранителем

Производители предусмотрели также дополнительную защиту электропроводки и оснащают клеммы предохранителем. В этом типе соединения имеется держатель, куда помещается стандартный предохранитель. Очень удобно при эксплуатации электротехники без встроенного предохранителя.

Клеммные колодки для освещения

Клеммники для освещения позволяют значительно упростить и сократить монтаж при прокладке электрооборудования для освещения. Корпус позволяет выдержать температуру около 105 градусов, медные контакты дают возможность улучшить проводимость, пружины надежно фиксируют жилы. Такие клеммники иногда изготавливают со специальной пастой, которая защищает соединение от окисления и не дает проводникам перегреваться.

Клеммы для светильников

При установке люстр, торшеров или вентиляторов вместе с люстрой можно воспользоваться клеммником для светильников. Очень удобно соединять одновременно до пяти проводов. Оснащаются самозажимными контактами, что облегчает установку и монтаж, при этом также уменьшается количество расходного материала. Все клеммы маркированы, имеются удобные защелки, которые позволяют выполнить быструю установку.

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

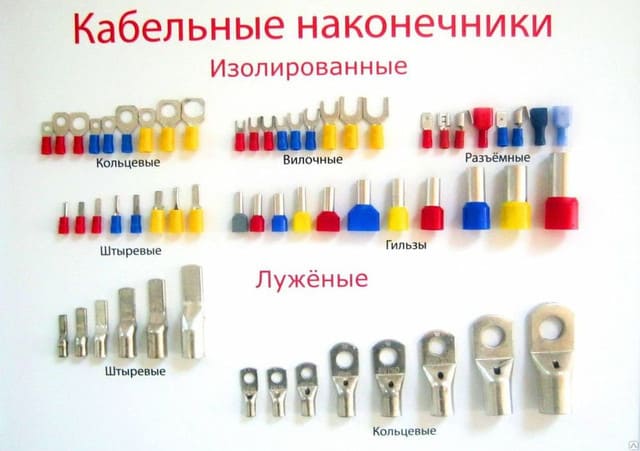

Различают следующие виды “зажимов”:

  • ножевые;
  • кольцевые;
  • штыревые;
  • муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Особенности КВ серии 733

Изделия с маркировкой Wago 733 относятся к дешевому типу КВ, предназначенному для одноразового применения. Фиксация провода осуществляется внутренним прижимом, закусывающим жилу и не дающим ей двигаться в обратную сторону. Рычажок в этих моделях отсутствует. КВ серии 733 предназначены для соединения одножильных алюминиевых проводов либо алюминиевых и медных. Зажимы серии 733 выпускаются вариациями от 2 до 8 разъемов. При коммутировании только алюминиевых проводов гнезда необходимо заполнять кварцевазелиновой токопроводящей пастой, защищающей алюминиевые провода от окисления.

Обратите внимание! В случае приобретения изделий, уже заполненных пастой, из тех гнезд, в которые будут вставляться медные провода, паста должна удаляться. Зажимы, производимые с пастой, окрашены в серый цвет. Для моделей без пасты приняты прозрачные корпуса, дающие возможность визуально контролировать фиксацию жилы в клеммнике

Для моделей без пасты приняты прозрачные корпуса, дающие возможность визуально контролировать фиксацию жилы в клеммнике

Зажимы, производимые с пастой, окрашены в серый цвет. Для моделей без пасты приняты прозрачные корпуса, дающие возможность визуально контролировать фиксацию жилы в клеммнике.

КВ 733-й серии рассчитаны на номинальный ток до 20 А при напряжении до 400 В.

Клеммники 773 серии


Без пасты предназначены для соединения одножильных медных проводников, сечением от 1 до 2,5 мм, в распаячных коробках, подрозетниках и т.п. Возможно присоединение многожильного медного провода, но только при использовании наконечника.
Вариант с пастой используется для соединения кабелей с алюминиевым проводником, их легко отличить по серому цвету корпуса. Без пасты, имеет прозрачный корпус с цветной вставкой.

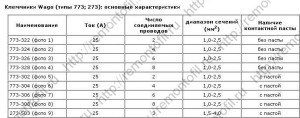

Основные характеристики в таблице.

Клеммники wago 222 серии

Следующая наиболее распространенная и универсальная серия клемм. Продается повсеместно в строительных гипермаркетах, типа оби и похожих, по заоблачным ценам за упаковку с не оптимальным количеством штук. Поэтому я покупаю их в специализированных магазинах, без упаковки и требуемое количество.
Клеммники хороши при комбинированном соединении одножильных и многожильных проводов и могут быть использованы при сечении провода от 0.08мм до 4мм. При токе до 32А и напряжении до 380В. Выпускаются только без пасты. Применяются, как в распаячных коробках так и для присоединения осветительных устройств. К примеру, я их использовал при подключении точечных светильников на потолке из ПВХ панелей.

Что делать, если требуется соединить медный и алюминиевые проводники

Для одножильных проводников при использовании клеммников 773 серии существуют два решения.

  1. Покупаем клеммы без пасты, в гнездо для алюминия вносим токопроводящую пасту (приобретается отдельно)
  2. Используем клеммник с пастой, но максимально вычищаем её из гнезда для медного проводника.

В случае применения 222 серии, вариант один.

  1. Присоединение алюминиевого проводника производим только с заполнением гнезда токопроводящей пастой.
Клеммники Wago тип 224,243 и 862

Серия 224 реже встречается, но используются также в электрических цепях для соединения одно и многожильных медных и алюминиевых проводников.

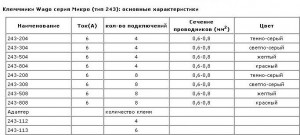

243я микросерия для одножильных медных проводников с сечением от 0,6 до 0,8мм. Применяется в слаботочных цепях, видеонаблюдения, охраны и т.п. С помощью пазов на корпусе могут быть собраны в блоки.

С 862 серией я не встречался, по описанию: четырехпроводная клемма позволяющая соединять медные одножильные и многожильные проводники.

Как пользоваться клеммниками Wago

Для 773 серии и аналогичных.


Зачищаем изоляцию на 12мм и вводим проводник до упора в гнездо клемника. Чтобы отсоединить проводник, тянем его и одновременно покручиваем. Аккуратно без чрезмерных усилий.

Для 222 серии.

Освободили проводник от изоляции на 10мм, откинули “флажок”, ввели кабель и закрыли. Отсоединять гораздо проще, чем предыдущую серию, открыли “флажок” и вытянули.

Для проверки электрических цепей используется отверстие в корпусе клеммников Wago.

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

  1. Преимущества клемм WAGO:
  2. Быстрый и легкий монтаж за секунды.
  3. Соединение не требующее дополнительной изоляции.
  4. Возможность соединять проводники различного сечения из различных материалов.
  5. При необходимости соединение может быть легко переделано.
  6. Возможность производить диагностику цепи без её разрыва.
  7. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Виды клемм WAGO

Выпускаются следующие виды зажимов:

  1. PUSH WIRE — плоскопружинный зажим.
  2. CAGE CLAMP — многоразовые клеммники.
  3. FIT-CLAMP — самозажимные клеммы.

У первого вида, PUSH WIRE, пружина выполняет две основные задачи:

  • удерживает провод, прижимая его тем самым к шине;
  • защищает от отсоединения кабелей друг от друга благодаря расположению.

Пружина у них находится под углом к кабелю, поэтому подсоединить его в разы легче, чем отсоединить. Когда это происходит и его пытаются извлечь, пружина врежется в него торцом. Также особенность имеет контактная группа. Она не предусмотрена для частых извлечений, поэтому повреждение может получить кабель и пружина.

Также касаясь пружины, стоит отметить, что сопротивление она оказывает совсем небольшое, однако его достаточно, чтобы многопроволочный провод было сложно подсоединить. А если он обладает высоким классом гибкости, то его невозможно подключить без использования особого жёсткого наконечника.

В свою очередь, CAGE CLAMP создавались для того, чтобы использовать несколько раз. Пружина у него плоская, изогнутая, с прямоугольным гнездом для кабеля в одной части, для токонесущей шины – с другой. Шина и провод подсоединяются друг к другу благодаря силе упругости.

Если на пружину надавить сверху, то окошко приоткрывается, что позволяет извлечь кабель без усилий. В этом случае подойдут любого класса гибкости.

FIT-CLAMP выпускается не так давно, имеет в основе в основе врезной контакт. Чтобы работать с этой клеммой, не нужно зачищать проводники, что значительно упрощает процесс работы.

Для подключения клеммников wago подойдут такие провода, как:

  • Однопроволочные медные и алюминиевые.
  • Многопроволочные медные.
  • Много проволочные лужёные.
  • Многопроволочные с разными видами наконечников (гильза или штыревой).

Конечно, каждый из представленных выше видов предполагает свой тип клеммы. Однако не найти подходящий будет трудно, потому что помимо видов у этих устройств есть различающиеся серии.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

  1. Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
  2. Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
  3. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
  4. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

Устройство и технические параметры

Клемма представляет собою зажим плоско-пружинного действия, который всей своей площадью оказывает давление на поверхность провода и при этом не вызывает его повреждения. Зажим соединительный Ваго обеспечивает отличный контакт, за счёт высоко сконцентрированной зажимной силы, которая по всей контактной поверхности создаёт низкое переходное сопротивление.

Для изготовления токонесущей рейки используют электролитную пружинно-твёрдую медь с мягкой лужёной поверхностью. Покрытие поверхностное выполняют оловянно-свинцовым сплавом (60 % олова и 40 % свинца), что защищает от коррозии на долгое время.

Для изготовления зажимных пружин применяют высококачественную аустенитную хром-никелиевую сталь, у неё очень высокий предел прочности на растяжение.

В качестве изоляционных материалов используют полиамид. Он обладает рядом преимуществ:

  • к коррозийным процессам абсолютно нейтрален;
  • ему присуще свойство самопогашения;
  • тяжело воспламеняется.

Для клеммников Ваго в период эксплуатации нижним температурным пределом является величина -35 °С. Верхний температурный показатель кратковременного воздействия – от 170 °С до 200 °С (в зависимости от типа клеммника).

Разъёмы такого типа применяются не только в бытовых электрических сетях, но и в промышленном производстве. Поэтому их технические характеристики имеют весьма широкий диапазон значений:

  • сечение соединяемых жил проводов – 0,08-95 мм2;
  • рабочее напряжение – 100-1000 В;
  • номинальный пропускной ток – 6-323 А.

Серии

Одним из главных преимуществ, из-за которого предпочитают использовать эти клеммы, – количество серий этого изделия. В каталоге их так много, что с подбором подходящей модели точно не будет проблем. Устройства следующих серий приобретаются чаще всего:

  • 273. Можно подключить три одожильных проводника, учитывая сечение 1,5-4 мм. Есть паста для проводки из алюминия.
  • 243. Для него ток не должен превышать 6 ампер.
  • 224. С помощью него подключаются тонкожильные проводники разных приборов освещения к электросети.
  • 274. Есть модели с пастой и без, выпускается для приборов освещения с сечением проводов 0,5-2,5мм.
  • 221. Для любых кабелей с сечением от 0,2 мм. Он универсален, имеет меньшие габариты, чем остальные.
  • 294. Специальный тип, которые нужен для трёх типов проводников – нуля, заземления, фазы. Нужны для устройств освещения.
  • 222. Универсальные, многоразовые. Подходят для многожильных кабелей. Также они оснащены специальными гнёздами для щупов мультиметра, могут функционировать при напряжении в 380 вольт, силе тока, не превышающей 32 ампер.
  • 773. Предполагает одноразовое соединение. Допустимая нагрузка тока не более 20 ампер, напряжение – 400 вольт. Могут быть со специальной пастой и без неё.
  • 862. Для кабелей из меди с сечением 0,5-2,5 мм, не более 5 штук. Есть отверстия для саморезов в корпусе.

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

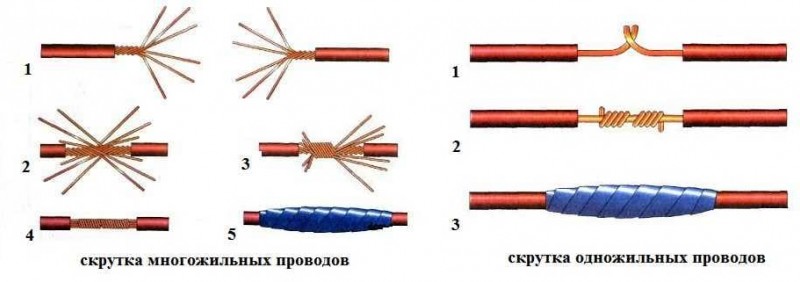

Скрутка проводов

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
