Какие бывают солнечные нагреватели воды для отопления дома?

Бак для нагрева воды своими руками

Схема солнечных модулей.

Наиболее распространенный солнечный нагреватель — это летний душ. Сконструировать такую систему горячего водоснабжения можно своими руками. Это совершенно несложно. Основой ее является бак для воды, который нагревается солнечным излучением. Несмотря на свою примитивность, такое сооружение вполне способно удовлетворить потребность в горячей воде в теплое время года.

Самым большим недостатком такого способа нагрева является то, что, несмотря на достаточно высокую температуру воды в баке днем (порой до 45ºС), за ночь она опускается. Для того чтобы сократить потери тепла в ночное время, необходимо либо утеплять бак на ночь, либо сливать остатки горячей воды в утепленный резервуар. Таким резервуаром могут служить газовые или электрические бойлеры, широко используемые в домашних хозяйствах. Выбор бойлера в качестве накопителя является оправданным еще и потому, что в пасмурный день вода в баке не прогреется выше 30ºС, и ее в любом случае приходится подогревать.

Выбирая данный вид солнечного нагревателя, необходимо учитывать несколько его недостатков:

• необходимость ежедневно наполнять и сливать бак;
• в пасмурный день вода в баке не нагревается выше 30ºС.

Статья по теме: Как изготовить молдинги для стен своими руками

Монтаж водонагревательного бака

Схема водонагревательной гелиосистемы.

Для сооружения солнечного водонагревательного бака своими руками нам понадобится:

• нагревательный резервуар;
• бойлер;
• водопровод с тремя кранами;
• датчик уровня воды.

В качестве нагревательного резервуара можно использовать любую емкость для воды: стальную бочку, куб или даже трубы большого диаметра. Однако наиболее удобным для монтажа и использования является специальный полиэтиленовый бак для летнего душа объемом до 300 л. Он имеет плоскую форму, легкий вес, окрашен в черный цвет, не ржавеет. Все это обеспечивает рациональное теплопоглощение и несложный монтаж своими руками. Для водопровода следует выбирать металлопластиковые или полипропиленовые трубы для холодной воды. Датчик уровня воды крепится на крышке бака и используется для контроля уровня его наполнения. Схема монтажа и работы данной системы изображена на рисунке.

Для наполнения нагревательного бака водой необходимо закрыть кран 3. Кран 1 и 2 остаются в открытом положении. После заполнения емкости напорный водопровод перекрывается краном 1. В конце дня подогретая вода сливается в бойлер путем открытия крана 3. Если использовать нагреватель нет необходимости, следует перекрыть кран 3 и использовать бойлер в обычном режиме.

Какой выбрать для бассейна?

В системах подогрева воды в бассейне можно использовать любой из видов и конструкций
солнечных водонагревателей.

Для перемешивания воды в бассейне и нормальной циркуляции воды, следует установить в систему циркуляционный насос, это повысит КПД установки, а для потребителя создаст более комфортные условия использования бассейна.

В систему можно включить накопительную емкость, а можно смонтировать контур и без нее, в этом случае накопителем будет служить сам бассейн.

Критериями выбора водонагревателя для бассейна являются:

1. Месторасположения водонагревателя, его пространственная ориентация;
2. Вид водонагревателя (стоимость устройства);
3. Расположение бассейна (на открытом воздухе, в помещении);
4. Объем бассейна (геометрические размеры и глубина);
5. Активность использования бассейна (периодичность и количество человек);
6. Период использования (круглогодично, сезонно, периодически);
7. Требуемый температурный режим воды в бассейне;
8. Система водоснабжения бассейна (вид контура, пропускная способность и прочие технические характеристики).

Работа системы подогрева воды для бассейнов работает по следующей схеме: датчик температуры установленный в бассейне определяет заданные параметры воды. При температуре ниже заложенной потребителем, по сигналу датчика включается циркуляционный насос и вода из бассейна поступает в теплообменник нагревателя, где ее температура повышается. Когда вода в бассейне достигает нужной температуры, контроллер отключает циркуляционный насос и нагрев прекращается. Если солнечный водонагреватель остывает, то клапаны перекрываются, вода в теплообменник не поступает.

Очень важно правильно расположить устройство, т. к

это отразится на эффективности его
работы. При работе водонагревателя возможны потери тепловой энергии, которые происходят при:

• Испарении воды на всех участках системы;
• Пользовании бассейном потребителями (купании пользователей);
• Выполнении профилактических работ и ремонте устройств системы;
• В связи с теплопроводностью ограждающих конструкций бассейна и разностью температуры воды, конструкций и окружающего воздуха.

Материалы и инструменты, технология сборки

Рассматриваем потребность в материалах и изделиях параллельно с описанием технологии изготовления солнечного коллектора. Такая работа может быть выполнена в следующем порядке.

Изготовление корпуса

Для этого понадобятся:

• влагозащищённый материал для задней стенки. Это может быть многослойная водостойкая фанера, пластик или другие подобные материалы;
• доска строганая хвойных пород 150х32 мм. Все детали из дерева нужно обработать антисептиками и противопожарными пропитками;
• утеплитель рулонный;
• степлер строительный для крепления утеплителя изнутри корпуса;
• фольга алюминиевая для создания отражающей поверхности по утеплителю;
• поликарбонат сотовый или монолитный по размеру корпуса толщиной 4 мм. Отверстия для его крепления должны располагаться не ближе 4 см от края листа, поэтому нужно учесть этот фактор при определении размера. Можно устанавливать с напуском. Желательно приобрести материал без защитного слоя от ультрафиолета, при этом нагрев будет происходить и в пасмурную погоду;
• уплотнитель из пористой резины (лента — самоклеящаяся) под поликарбонат.

Последовательность сборки:

1. Стенки из доски крепятся к задней стенке винтами самонарезающими длиной 50 мм при помощи шуруповёрта с шагом 25–30 см.
2. Устанавливается утеплитель, крепление производится строительным степлером скобами не короче 10 мм.
3. Поверх слоя утеплителя устанавливается отражающая поверхность из фольги.

4. На торец досок корпуса наклеивается уплотнитель.

Монтаж коллектора

Изготавливая этот ответственный узел своими руками, можно использовать стальные штампованные радиаторы от холодильника или отопления. Для этого необходимо:

1. Перед установкой радиатор нужно окрасить чёрной матовой краской, используя кисть малярную или валик.

2. Установить его в корпус через прокладки с зазором порядка 20 мм от задней стенки, закрепить самонарезающими винтами к задней стенке.

3. Подключить выходную трубу коллектора, используя изделие из металлопластика с внутренним диаметром порядка 20 мм.

4. Подключить обратку из того же материала.

По окончании сборки коллектора установить лицевую стенку из поликарбоната. При этом отверстия под винты должны быть на 1–1,5 мм больше диаметра винтов для компенсации теплового расширения.

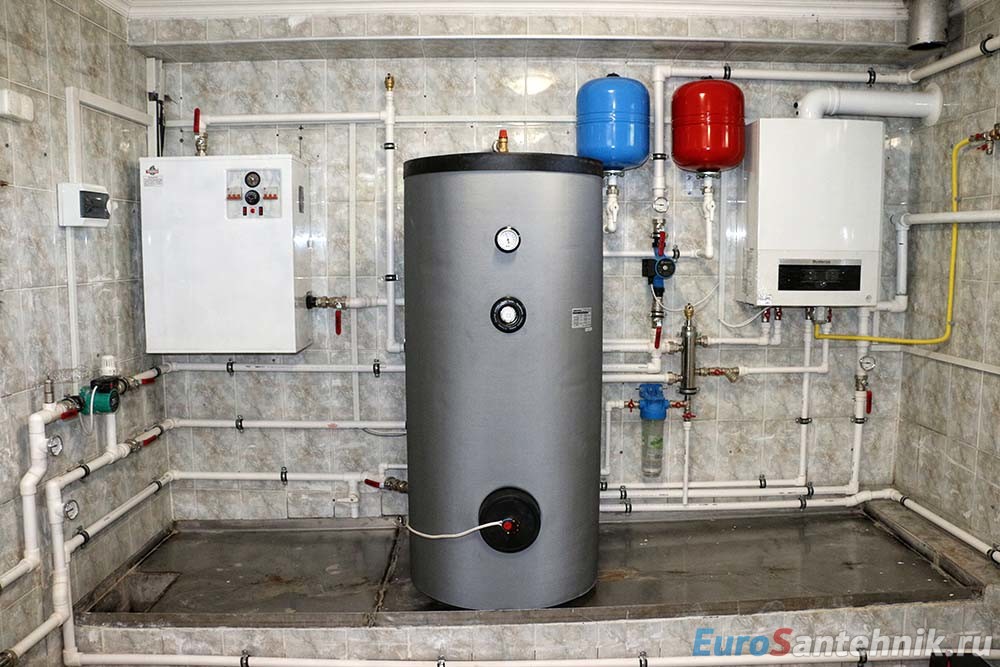

Монтаж контура

Операция выполняется в соответствии с ранее разработанным проектом в следующем порядке:

1. Выполнить разводку к бойлеру косвенного нагрева, подключить к патрубку его внутреннего контура, представляющего собой теплообменник.

2. Провести разводку от бойлера к коллектору, предусмотрев установку циркулярного насоса и индукционного нагревателя.

3. Назначение подогрева двойное: главное — предотвращение замерзания коллектора при критически низких температурах наружного воздуха, дополнительное — повышение температуры в системе до нужного уровня при тех же условиях. Использование индукционного нагревателя обязывает к установке циркулярного насоса. При этом необходимо предусмотреть защиту от включения нагревателя без него.

4. Закольцевать контур подключением трубы разводки к обратке коллектора.

По ходу монтажа нужно определить высшую точку системы и установить на ней клапан стравливания воздушных пробок. В нижней точке нужно установить сливной кран для удаления теплоносителя в аварийных условиях.

Производя сборку системы, нужно применять материалы для уплотнения резьбовых соединений в виде льняной пакли или уплотнительного материала из фторопласта.

Сборка системы

Операция заключается в установке коллектора в корпусе на место постоянного расположения. Это должен быть южный склон кровли здания. Порядок выполнения работ:

1. Поднять коллектор на крышу и закрепить его с нужным углом.

2. Выполнить отверстия в кровельном пироге для проводки выходной трубы и обратки.
3. Соединить трубы в общий контур.
4. Заполнить систему теплоносителем, включить циркулярный насос (без индуктора) и проверить контур на протечки, при необходимости — устранить их.
5. Герметично заделать отверстия в кровле.
6. Изолировать трубную разводку собранного контура утепляющими материалами.

Сферы применения и требования к установке

Итак, где применяются солнечные водонагреватели?

• Горячее водоснабжение частного дома;
• Отопление;
• Подогрев воды для дачных бассейнов;
• Горячая вода для нужд сельского хозяйства и промышленности.

Солнечный водонагреватель для отопления дома

Рекомендации по установке важно учитывать, поскольку от этого целиком и полностью будет зависеть эффективность работы водонагревателя. Перечислим некоторые рекомендации специалистов:

• Местом монтажа могут служить крыша дома, фасад, балкон;
• Панель водонагревателя обязательно должна смотреть на юг;
• При установке панели следует сделать угол наклона, равный широте вашего региона;
• Поскольку водонагреватель постоянно принимает солнечную энергию, при небольшом потреблении воды может образоваться застой, где теплоноситель вполне может нагреться до 300 градусов. Поэтому запрещено использовать трубы из пластмассы и оцинкованного железа. Лучше всего выполнять змеевик из меди или нержавейки;
• Обязательно нужно сделать изоляцию нагревающихся элементов водонагревателя, чтобы случайно не обжечься;
• При выборе крепежа и изоляции также следует учитывать возможность застоя теплоносителя и его сильный разогрев. То есть, материалы лучше выбирать с запасом прочности. Многие солидные производители температуру застоя пишут в спецификациях или на корпусе устройства. Ориентируйтесь на это значение;
• Панели солнечного водонагревателя должны располагаться на открытом месте с максимальным освещением солнцем. Вокруг не должно быть никаких высоких предметов, отбрасывающих тень;
• Для увеличения эффективности водонагревателя нужно проводить его крепёж на специальном стеллаже, если такую схему установки предлагает производитель;
• При установке каждый вид нагревателя может иметь свои особенности. Тут нужно ориентироваться на рекомендации производителя.

Цены и от чего они зависят?

Что касается конкретных цифр, то водонагреватели, выпускаемые в России, обойдутся примерно в 700─800 долларов США. Речь идёт о модели вакуумного типа. Примерно такие же цены на аналогичную китайскую продукцию. Водонагреватели немецких производителей стоят примерно 800─900 евро. Это дороже, но у них в комплекте идёт необходимый крепёж, а для изготовления коллекторов используется медь и нержавейка. Так, что деньги будут потрачены не зря.

Водонагреватель Viessmann Vitosol 200

• Бренд;
• Материал корпуса и теплоприёмника;
• качество сборки;
• способ укладки изоляционного материала и стоимость самого материала;
• толщина стекла.

Естественно, что на цене отражаются конструктивные различия, о которых рассказывалось выше.

Используя солнечную энергию с помощью современных технологий, вы вполне сможете обеспечить горячей водой свой частный дом или садовый домик. Если хочется сэкономить, то сделать солнечный водонагреватель самостоятельно. Но фабричные системы, конечно, более надёжные и функциональные.


Где гелиоустановка будет наиболее эффективна

В вопросе замены отопления гелиоустановкой нужно учитывать ряд факторов, влияющих на ее эффективность.

Во-первых, необходимо правильно выбрать тип гелиосистемы. В этом вопросе следует учитывать площадь помещения и его предназначение. Чаще всего это частный дом, в котором проживает семья из 4-5 человек.

Во-вторых, внимательно просчитать потребности в тепле, исходя из максимального потребления в холодное время года. Сопоставить эти цифры с количеством вырабатываемой энергии 1 кв. м гелиоустановки. Останется рассчитать площадь солнечной конструкции, способной справиться с отоплением конкретного помещения.

Полученная величина станет основным фактором при определении места размещения системы. Обычно владельцы домохозяйств предпочитают использовать крышу или стену дома. Редко используют придомовой участок или крышу гаража. Иногда сооружают специальные подставки для монтажа установки.

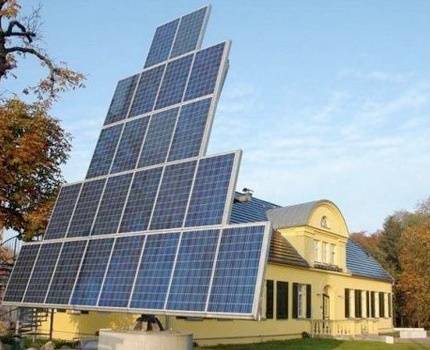

Сооружение специальных подставок для монтажа гелиосистем позволяет максимально удобно разместить их на придомовой территории

Важно, чтобы ничего не препятствовало свободному проникновению солнечных лучей на поглощающую свет поверхность. Выбирать нужно южную, юго-восточную или юго-западную стену или часть крыши. Определившись, где будут размещаться солнечные панели, предстоит провести предварительную подготовку жилища:

Определившись, где будут размещаться солнечные панели, предстоит провести предварительную подготовку жилища:

• Освободить пространство. Вырубить лишние насаждения, если они мешают.
• Укрепить крышу. Здесь нужно не забывать о том, какой вес будет у предполагаемой конструкции.
• Дополнительно утеплить здание. Ведь бессмысленно отапливать улицу.

В-третьих, необходимо решить вопрос: покупать или соорудить систему отопления самостоятельно. Все зависит от финансовых возможностей и желания потратить время на изготовление конструкции.

Выбрав второй вариант, нужно разобраться с принципом работы нужной системы, чтобы правильно все собрать.

Как сделать водонагреватель своими руками?

Самостоятельное изготовление солнечного водонагревателя позволяет сэкономить некоторое количество денег и получить возможность бесплатного нагрева воды для любых нужд. Нет смысла использовать дорогостоящие материалы, поскольку результат будет зависеть не столько от их, сколько от тщательности и аккуратности сборки, а также от площади нагрева. Браться за изготовление вакуумных или конденсационных установок нецелесообразно, проще сделать самые доступные и надежные панели. Рассмотрим наиболее популярные и распространенные варианты самостоятельного изготовления солнечных водонагревателей:

Из поликарбоната

Поликарбонат — прозрачный листовой пластик. Для изготовления коллектора нужен сотовый материал, представляющий собой двойной лист, соединенный поперечными полосками. Вся плоскость представляет собой множество каналов, разделенных друг с другом, но имеющих выход наружу с торцовой части.

Для изготовления надо взять два листа одинакового размера. Один будет абсорбером, т.е. получать солнечное тепло и отдавать его воде. Второй — наружный защитный слой, обеспечивающий безопасность рабочей пластины и способствующий сохранению тепловой энергии. Для утепления используется пенопластовый лист такого же размера, который будет наклеен на заднюю сторону.

В качестве манифольда (распределителя) будет использоваться полипропиленовая труба. Для каждой панели нужно 2 таких трубы. В них надо сделать продольный пропил, длина которого точно равна ширине листов поликарбоната. В эти пропилы вставляются торцы рабочих пластин (оба), после чего тщательно герметизируются с помощью клеевого пистолета.

На диагонально противоположные торцы полипропиленовых трубок наклеиваются штуцеры, с помощью которых коллектор будет присоединяться к остальной системе. Свободные торцы плотно герметизируются заглушками. После высыхания клея коллектор наполняют водой и проверяют наличие утечек, которые сразу же устраняют. После этого панель можно присоединять к системе и вводить в эксплуатацию.

Из пластиковых бутылок

Коллектор из пластиковых бутылок — один из вариантов самодельного трубчатого водонагревателя. Собственно, бутылки служат только для теплоизоляции, основную функцию выполняют черные пластиковые трубки, торцы которых вставлены в средние патрубки ПВХ тройников. Эти тройники соединяются в одну линию, образуя коллектор, который можно впоследствии увеличивать до любого размера, просто присоединяя дополнительные трубки. У бутылок отрезают дно, одевают их на трубку одну за другой так, чтобы горлышко плотно входило в заднюю част.

Получается внешняя прозрачная труба, прикрывающая трубку и создающая эффект парника внутри. Когда по трубкам пропускается вода, она нагревается от солнечного тепла и направляется в систему для использования по назначению.

Выбор материалов

Солнечные водонагреватели для дома устанавливаются на открытой площадкес таким расчетом, чтобы поток солнечных лучей падал на них отвесно в течение всего дня. Солнце перемещается по небосклону, но обеспечить максимально равномерное освещение всегда можно. Основная задача — обеспечить отсутствие преград для получения тепловой энергии.

При удачном размещении панели температура застоя (теплоносителя, не находящегося в состоянии циркуляции) может достигать до 300°. Такого результата достичь непросто, чаще всего температура не превышает 60-65°, но и это вполне допустимый результат для отопительной системы, контура ГВС или теплого пола. Однако, возможность повышения температуры выдвигает особые требования к материалу соединительных трубопроводов.

Пассивная

• Работа установки протекает полностью самостоятельно, без каких-либо дополнительных приспособлений. Получение и передача энергии происходит непосредственно на теплоноситель, который самотеком поступает в накопительную емкость. Примером пассивной установки может служить емкость для воды темного цвета для лучшего нагрева. Нагрев воды в ней происходит без дополнительной помощи, надо лишь поставить бак под лучи Солнца.
• Циркуляция также естественная, теплые слои поднимаются вверх, уступая место холодным, которые, нагреваясь, в свою очередь, уступают место остывшим слоям. Простота и отсутствие необходимости в обслуживании таких установок привлекательны, но режим их работы крайне неустойчив, а эффективность составляет лишь малую часть от физически возможной.

Активная

• Активная установка солнечной батареи для нагрева воды позволяет решить все проблемы с режимом циркуляции и получить максимальную эффективность теплопередачи. Обычно нагревательный контур имеет замкнутую конструкцию, в которой циркулирует вода или масло. В нормальном состоянии естественной циркуляции о масла получить невозможно, но, с помощью циркулярного насоса, можно получить высокую степень теплопередачи, свойственную маслу в силу физических особенностей.
• Горячая вода от солнца, полученная подобным образом, может быть направлена в одно- или двухконтурные системы, для отопления и подачи ГВС. Результаты, полученные от активной установки, значительно выше, но и расходы на ее приобретение намного заметнее. Для пользователей, которые решили выбрать солнечные водонагреватели для дома, стоимость комплекта может оказаться слишком высокой, поэтому следует заранее узнать цену подобных комплексов.

• Место установки должно в любое время светового дня находиться под прямыми солнечными лучами, не попадать в тень.
• Поверхность гелиоколлектора должна находиться под прямым углом к солнцу. Летом угол наклона = широта местности 15. Зимой угол наклона = широта местности – 15. Зимой и весной, когда солнце низко ходит над горизонтом, допускается вертикальная установка.

Предлагаем ознакомиться Почему появляется неприятный запах канализации в ванной

Если же греть воду нужно непостоянно, солнечный водонагреватель легко демонтируется и убирается.

Когда все необходимые материалы под рукой, создание займет буквально пару часов. Удачи!

Уменьшение содержания влаги до 8% за 3 дня с сушилкой для пиломатериалов ФлексиХИТ

Ик маты для прогрева бетона и грунта, бетонных конструкций, каменной кладки

Итак, определившись с концепцией будущего солнечного нагревателя для воды, перейдем к подбору материалов для теплообменника. Тут есть из чего выбирать, нагревательный контур можно сделать из:

• медной трубки – идеальный вариант;
• черных полимерных труб;
• секций плоских стальных радиаторов;
• алюминиевых трубок.

Для изготовления корпуса теплоприемника можно взять деревянные доски и лист фанеры, а вместо лицевой панели из стекла применить такой простой материал, как поликарбонат. Он прозрачен и достаточно прочен, разбить его не сможет даже сильный град.

Так что водонагреватель из поликарбоната выйдет ничем не хуже стеклянного. Что касается накопительного бака, то его можно смастерить из листового металла либо приобрести готовую пластмассовую или стальную емкость. Соединительные трубы проще всего поставить полимерные, например, из металлопластика.

Варианты самодельных солнечных установок

Особенностью солнечных водонагревателей, построенных своими руками, является то, что практически все устройства имеют одинаковую конструкцию теплоизолированного короба. Часто каркас собирается из пиломатериалов и покрывается минеральной ватой и теплоотражающей плёнкой. Что же касается абсорбера, то для его производства используют металлические и пластиковые трубы, а также готовые узлы от ненужного бытового оборудования.

Из конденсатора старого холодильника

Внешний теплообменник отслужившего свой срок холодильника или морозильной камеры является готовым абсорбером гелиоколлектора. Всё, что остаётся сделать — дооборудовать его теплопоглощающим листом и установить в корпус. Конечно, производительность такой системы будет маленькой, но в тёплое время года водонагреватель из деталей холодильного оборудования перекроет потребности в горячей воде небольшого загородного дома или дачи.

Теплообменник старого холодильника представляет собой практически готовый абсорбер для небольшого гелионагревателя

Из садового шланга

Сложенный улиткой садовый шланг или водопроводная ПВХ-труба имеет большую площадь поверхности, что позволяет использовать подобный контур в качестве водонагревателя для нужд летнего душа, кухни или подогрева бассейна. Разумеется, для этих целей лучше брать материалы чёрного цвета и обязательно использовать накопительную ёмкость, иначе в пик летней жары абсорбер будет перегреваться.

Плоский коллектор из садового шланга — простейший способ подогревать воду в бассейне

Из полипропиленовых или полиэтиленовых труб

Трубы из металлопластика, полиэтилена и полипропилена, а также фитинги и приспособления для их монтажа позволяют строить контуры гелиосистем любой площади и конфигурации. Такие установки обладают хорошей производительностью и используются для обогрева помещений и получения горячей воды на хозяйственные нужды (кухня, ванная и т. д.).

Достоинство гелиоколлектора из пластиковых труб — невысокая стоимость и простота монтажа

Из плоского радиатора системы отопления

Изготовление гелиоколлектора из стального радиатора не потребует даже монтажа абсорбирующей пластины. Достаточно покрыть устройство чёрной жаростойкой краской и смонтировать его в герметичный кожух. Производительности одной установки с лихвой хватит для системы горячего водоснабжения. Если же сделать несколько водонагревателей, то можно сэкономить на отоплении дома в холодную солнечную погоду. К слову, собранная из радиаторов гелиоустановка обогреет подсобные помещения, гараж или теплицу.

Стальной радиатор системы отопления послужит основой для постройки экологичного водонагревателя

Из медных трубок

Абсорберы, построенные из медных пластин и трубок, обладают самой высокой теплоотдачей, поэтому с успехом применяются для подогрева теплоносителя отопительных систем и в горячем водоснабжении. К недостаткам коллекторов из меди относятся большие трудозатраты и стоимость материалов.

Применение медных труб и пластин для изготовления абсорбера гарантирует высокую производительность гелиоустановки

Солнечные водонагреватели от проверенных производителей

Экономическая выгода от покупки отопительного бойлера зависит от нескольких факторов:

• высокая стоимость;
• теплоотдача;
• срок окупаемости;
• время эксплуатации.

Не все солнечные водонагреватели одинаково функционируют. При применении установок, сделанных из дешевого и некачественного сырья, можно столкнуться с проблемами использования: упадет производительность, техника выйдет из строя раньше срока. Чтобы не столкнуться с разочарованием, нужно покупать технику проверенных производителей. Давайте выясним, каким производителям лучше доверять?

Пассивный солнечный водонагреватель

• Atmosfera – это украинский производитель, который создает вакуумные и панельные установки для круглогодичного нагрева воды и поддержки отопительных систем. Данные водонагреватели предназначены для устройств с вынужденной циркуляцией, обладают высокой теплоизоляцией. В корпусе присутствует место для установки контролирующих датчиков. Многие пользователи отметили высокую производительность систем в холодную и дождливую погоду. Купить бойлер можно от 20 тысяч рублей;
• Side – китайская компания наладила производство солнечных водонагревателей и сопутствующих устройств, нужных для обслуживания и подключения. На рынке можно найти трубчатые и панельные устройства, а также готовые решения для оборудования бассейнов, офисов, производственных площадок, больниц, школ. Бойлеры этого бренда пока только набирают популярность среди отечественных потребителей;
• Vaillant auroSTEP plus – солнечные коллекторы с отменным немецким качеством сборки и доступной ценой. Вы можете купить данную систему не меньше чем за 200 тысяч рублей, и обеспечить семью горячей водой на 3 человека;
• SunRain – еще одна модель китайского производства. Данные установки функционируют при уменьшении температуры до – 50 градусов. Производитель реализует горизонтальная и наклонная установка. Установки могут работать в течение всего года. Подсоединяются к выносной емкости. Цена трубчатых коллекторов составляет от 40 тысяч рублей;
• Viessmann Vitosol – немецкий производитель производит водонагревательное оборудование. Основным отличием от аналогов других производителей является качественная сборка, которая полностью соответствует завяленным требованиям. Также здесь присутствует антивандальная и противоградовая системы;
• ЯSolar – российская компания производит оборудования горячего водоснабжения под ключ. Комплектация состоит из накопительной емкости, контроллера, датчиков нагрева, насосной станции и воздухоотводчика. Солнечные коллекторы, выпускаемые под этим брендом, созданы для подсоединения в системы с вынужденной циркуляцией.

Соблюдение правил техники безопасности и рекомендаций по подсоединению солнечных водонагревателей – главное условия для ввода в эксплуатации установок. Если нарушить условия подсоединения, эффективная работа их не гарантируется.

Из чего можно сделать гелиосистему самостоятельно

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

• корпус;
• абсорбер;
• теплообменник, внутри которого будет циркулировать теплоноситель;
• отражатели для фокусировки солнечных лучей.

Заводской коллектор для нагрева воды от солнца работает следующим образом:

• Абсорбция тепла — солнечные лучи проходят сквозь стекло, расположенное поверх корпуса, либо через вакуумные трубки. Внутренний абсорбирующий слой, контактирующий с теплообменником окрашен селективной краской. При попадании солнечных лучей на абсорбер выделяется большое количество тепла, которое собирается и используется для нагрева воды.
• Теплопередача — абсорбер расположен в тесном контакте с теплообменником. Аккумулируемое абсорбером и передаваемое теплообменнику тепло нагревает жидкость, движущуюся по трубкам к змеевику внутри бака теплонакопителя. Циркуляция воды в водонагревателе осуществляется принудительным или естественным способом.
• ГВС — используется два принципа подогрева горячей воды:
  1. Прямой нагрев — горячая вода после нагрева попросту сбрасывается в теплоизолированную емкость. В моноблочной гелиосистеме в качестве теплоносителя используется обычная бытовая вода.
  2. Второй вариант — обеспечение ГВС с пассивным водонагревателем по принципу косвенного нагрева. Теплоноситель (часто антифриз) под давлением направляется в теплообменник гелиоколлектора. После нагрева разогретая жидкость подается в накопительный бак, внутри которого встроен змеевик (играющий роль нагревательного элемента), окруженный водой для системы горячего водоснабжения.
     Теплоноситель разогревает змеевик, посредством чего и передает тепло воде, находящейся в емкости. При открытии крана нагретая вода из теплоаккумулирующей ёмкости поступает к точке водоразбора. Особенность гелиосистемы с косвенным нагревом в способности работать в течение всего года.

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

• поликарбоната;
• вакуумных трубок;
• ПЭТ бутылок;
• пивных банок;
• радиатора холодильника;
• медных трубок;
• ПНД и ПВХ труб.

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.
