Калькулятор веса арматуры

Длина стержневой арматуры — все возможные варианты, регламентируемые гостами

На рынке чаще встречаются длины 12 м. Но можно заказать более протяженные стержни длиной 26 м. Длина арматуры варьируется в разных диапазонах относительно установленного ГОСТа.

ГОСТ 5781

Номинальная величина составляет 6-12 мм. Нормы допускают отклонения, связанные с поставкой изделий партиями. Известно 3 типа:

• Стержни во всей партии имеют мерную длину;
• В мерной партии присутствуют немерные отрезки;
• Партия с немерной длиной.

Если партия мерная, то длина стержневой арматуры равна определенной цифре, которая входит в отрезок 6-12 мм. Заказчик или завод-изготовитель сам выбирает нужную длину.

В таком виде арматура поставляется заказчику

В присутствии немерных отрезков (2 вариант) их протяженность составляет не менее 2 м. Содержание общего числа немерных отрезков не превышает 15% от массы всей партии.

Немерные партии характеризуются наличием арматуры с длиной 3-6 м. Процентное содержание стержней не более 7%.

Стандарт не исключает случаи поставки прутков с длиной 5-25 м, когда заказчик и поставщик предварительно согласуют размеры изделий. ГОСТ предусматривает максимальные отклонения размера при порезке прутьев:

• Прутья до 6 м – отклонение с обычной точностью +50 мм, а при повышенной точности +25 мм;
• Прутья более 6 м – протяженность стержней при обычной точности отклоняется от нормы на70 мм, а при повышенной точности на 35 мм в большую сторону.

Повышенная точность соблюдается в ситуации, когда заказчик потребует изготовить нужную длину.

ГОСТ 10884

Стандарт регламентирует производство прутков с диаметром не менее 10 мм. Длина стержневой арматуры колеблется в пределах 5,3-13,5 м. Нормы предусматривают выпуск продукции с длиной до 26 м, когда условия поставки согласованы с потребителем.

Свариваемая арматура, относящаяся к классу «С», производится и в других вариантах протяженности. Партии могут сдержать отрезки других длин в соответствии с правилами:

• Немерные прутки в мерных поставках производятся длиной более 2 м и в количестве 15% от общей массы партии;
• Немерные партии, в которых прутки отвечают длине 6-12 м, но возможно наличие отрезков 3-6 м в процентном содержании не больше 7% от общего веса партии.

Для ГОСТа характерны отклонения от стандартных значений с обычной и повышенной точностью. Погрешности соответствуют величинам из ГОСТа 5781 (описано выше).

ГОСТ 52544-2006

Длина арматуры этого стандарта может разниться в пределах 6-12 м. Выпускаемые партии делятся на 2 типа:

• Мерные – стандартные прутки длиной 6-12 м, протяженность которых согласовывается с заказчиком;
• Немерные – длина стержней выбирается производителем в диапазоне 6-12 м, допускается наличие укороченных прутков 3-6 м в количестве не более 7% от всей массы партии.

Погрешность отклонения от стандартных размеров не может быть больше 100 мм в большую сторону.

ГОСТ 31938

Длина арматуры полимерного типа изменяется от 0,5 до 12 м. Это стандартный размер для мерных партий. Утвержден размерный шаг 0,5 м, применяемый при изготовке прутьев другой длины. Стандарт не исключает другие вариации, протяженность которых больше установленной величины.

Допустимые отклонения для протяженности мерных прутков:

• 0,5-6 м – 25 мм в большую сторону;
• 6-12 м – на 35 мм больше;
• Больше 12 м – погрешность составляет +50 мм.

Так как пластиковый вид широко применяется при возведении крупных объектов в экстремальных условия, производители предлагают поставку в бухтах.

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

• При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
• Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

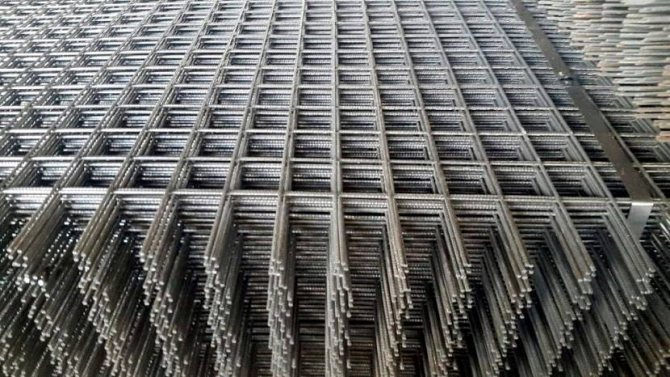

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовую Источник mega-les.ru

• Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
• Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).
• Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

Готовый арматурный каркас ленточного фундамента Источник hobbymaniya.ru Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

• 176 метров стальных элементов класса A-III диаметром 12 мм.
• 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

2 Сортамент

Основным показателем является диаметр (сечение) арматурного прута (проволоки). В соответствии с этим употребляются следующие выражения:

• арматура 10 — изделие из стали которое имеет сечение 10 мм;
• арматура 12 — сечение 12 мм.

Упаковка изделий проводится также в соответствии с диаметрами — до 10 мм отпуск проводится в мотках (бухтах), а большие сечения пакуются прутками различной длины:

• мерной;
• кратной мерной;
• немерной (6-12 м);
• коротышами (1,5-6 м).

2.1 Класс А1

Сортамент данного класса представлен диаметрами от 6 до 40 мм. По профилю такая арматура может быть гладкой или ребристой.

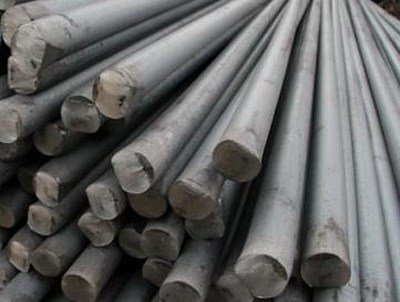

Прутья арматуры класса А1

Изготавливается она из высококачественной низколегированной углеродистой стали:

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

• Д16;
• 3СП;
• Ст3;
• А500С.

Ее назначение — усиления (армирование) бетонных конструкций небольшой толщины. Отдельными производителями (прочитать про оборудование для производства арматуры — можно отдельно) выпускаются не только прутки, но и сварные сетки или каркасы, которые используются для изготовления железобетонных ригелей, балок, прогонов. При изготовлении сварных сеток может быть использована проволока ВР-1.

Отличительной особенность данного класса является применение в агрессивных средах, таких как хлор или природный газ.

2.2 Класс А2

Выпускается диаметрами от 10 до 80 мм. Применяется практически в таких же направлениях строительства как и А1, но изготавливается из несколько других марок стали:

• Ст5пс, Ст5сп, А500С — для диаметров 10-40 мм;
• 18Г2С — 40-80 мм.

Хорошо проявляет себя при изготовлении сварных сеток для укрепления полов и горизонтальных плоских конструкций.

2.3 Класс А3

Содержание сортамента арматуры А3 представлено прутками с диаметром от 6 до 40 мм, из которых наиболее востребованными являются сечения 10, 12 и 14 мм. Изготовлена из стали, которая хорошо поддается свариванию, поэтому очень удобна в изготовлении сварных сеток с различной величиной ячеек. Марки стали:

• А500С;
• 35ГС;
• Ст3;
• 25Г2С;
• А400.

А3 имеет характеристики, которые значительно повышают прочность строительных железобетонных конструкций, так как имеет хорошее сцепление с бетоном. Кроме того, высокая стойкость к коррозии и пластичность позволяют применять такую арматуру на ответственных участках строительных элементов, особенно при использовании А500С.

Арматура класса А3

А3 имеет периодический профиль, который задается в виде поперечных выступов по винтовой линии, а также двумя противоположно расположенными ребрами, идущими по всей длине изделия.

Поставляется потребителю:

• в мотках (при диаметре менее 10 мм);
• в прутках длиной от 6 до 12 м (сечение более 10 мм).

Существуют дополнительные индексы в обозначении арматуры класса А3:

• С — предназначена для сваривания;
• К — повышенная стойкость к коррозии;
• Т — изготовлена из термически упрочненной стали;
• В — имеет упрочненную вытяжку.

2.4 Класс А4

Выпускается диаметрами от 10 до 32 мм. При изготовлении используются следующие марки стали:

• 80С, А500С — для изделий с сечением 10-18 мм;
• 20ХГ2Ц — диаметр прутков 10-32 мм.

Продукция этого класса применяться как напрягаемая.

Виды профилей металлической арматуры

Но технические характеристики позволяют широко ее использовать и в не напряженных строительных конструкциях или их элементах. Хорошая свариваемость стали позволяет ее стыковку в конструкциях способом обжатой обоймы.

2.5 Класс А5

Имеет сечения от 6 до 36 мм и для ее изготовления применяется всего одна марка стали — 23Х2Г2Т (АТ800).

Используется для усиления длинномерных строительных конструкций как напрягаемые стержни.

2.6 Класс А6

Сечение этого изделия задано в пределах от 6 до 32 мм. В производстве используется сталь марок:

• 20Х2Г2СР;
• 22Х2Г2АЮ;
• 22Х2Г2Р.

В строительстве областью применения являются конструкции находящиеся в условиях напрягаемых стержней. Нагрузки принимаются эффективно, когда данное изделие сварено в виде сеток с квадратной или прямоугольной формой ячеек.

Полная таблица сортамента арматурных стержней и проволоки из высокопрочных сортов стали, представлена ниже:

Таблица сортамента арматуры

Данная таблица позволяет определить вес используемой арматуры, который учитывается при транспортировке, а также при расчете основных параметров будущих строительных конструкций.

2.7 Производство металлической арматуры (видео)

Портал об арматуре » Используем сортамент арматуры для возведения железобетонных конструкций

Классификация прутьев

Арматура дает возможность сооружать перекрытия и прочие важные элементы конструкции. Бетон отличается большой прочностью на сжатие, чего не скажешь в отношении показателя на растяжение. Ключевой задачей материала является профилактика обрушения конструкции при различных типах движений.

Стандарты данного строительного материала регулируют специальные нормы, указывающие на различные технические характеристики арматуры. Горячекатаная арматурная сталь (ГОСТ 5781−82) классифицируется на следующие виды:

• AI — гладкий круглый профиль;
• AII, AIII, A IV, AV и AVI — рифленый профиль периодического типа.

По способу изготовления арматура бывает различной:

• горячекатаная;
• холоднотянутая.

Кроме металлических, сегодня производят стеклопластиковые прутья данного типа. Согласно принципам работы, выделяют обычную и напрягаемую арматуру. Есть ещё несколько модификаций, которые разделяются, в зависимости от своего назначения:

• рабочие;
• монтажные;
• распределительные.

Прочие классификации

Можно обозначить и другую классификацию арматуры. Ее делят на следующие группы:

1. А1. Изготавливается из низколегированной стали отличного качества и имеет гладкую поверхность. Прутья делают иногда из холоднотянутой проволоки. Ключевым достоинством является возможность использования практически в любой среде.
2. А500С. Отличается круглым или периодическим профилем. В зависимости от уровня качества стали прутки делятся на несколько классов. Основным предназначением здесь является укрепление простых железобетонных изделий.
3. В500С. Данный тип применяют, главным образом, в монолитном строительстве, когда изготавливают закладные детали. То же самое касается гнутых профилей и прочных крючков. Отличается тем, что не является горячекатаной. Она холоднодеформированная.
4. 25Г2С. Ключевыми преимуществами прутков являются прочность, долговечность и надежность. Использовать этот класс изделий можно для изготовления несущих и второстепенных железобетонных изделий. Рифление изделий имеет определенные особенности и дает возможность гарантировать сцепление с бетоном.
5. 35ГС. Специализированный металл производится из качественной стали и может иметь как рифленую, так и круглую поверхность. Используют его, главным образом, при возведении важных конструкций из железобетона.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками.

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления.

К таким параметрам принадлежат:

• материал, используемый для изготовления продукции;
• габариты арматуры, такие как размер, диаметр, тип поверхности;
• профиль.

На заметку! Упаковывание продукции осуществляется согласно ее классификации по диаметру. Арматурный металлопрокат до 10 мм отпускают в бухтах, а свыше этого параметра фасуют прутьями определенной длины.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику.

Краткие данные об арматуре

Общие параметры и технические данные по арматуре регламентируются ГОСТ 5781-82. Арматурный прокат существует гладкого и периодического профиля. При этом диаметр самих стержней колеблется от 5,5 до 40 мм. Горячекатання круглая сталь с диаметром от 45 до 270 мм, не применяется в обычном строительстве, но существует.

Использование этих стальных элементов лежит в армировании конструкций железобетона (стандартных и предварительно напряженных), как при изготовлении сборных конструкций на заводе, так и при производстве монолитных работ на стройплощадке.

Обозначение арматурного проката принято указывать символом А, с дальнейшим описанием класса арматуры и необходимых диаметров. В зависимости от способа изготовления и прочностных характеристик арматуру делят на:

• свариваемую, с добавлением индекс С к шифру;
• стойкую коррозии растрескивания при напряжении, с добавлением индекс К;
• несвариваемую, без какого-либо индекса;
• соответственно нестойкую обозначенной выше коррозии, без какого-либо индекса.

Выглядит шифр арматуры следующим образом: А400С Ø12. Цифры после грифа А, означают класс арматуры. Так, арматурный прокат А240С имеет гладкий профиль, а прокат А300С, А400С, А500С, А600, А600К, А800, А800К, А1000 – периодический профиль.

На строительную площадку арматура поступает, чаще всего, в пачках с указанным весом, длиной 6 или 12 метров. Дальнейшая обработка по нуждам строительства происходит на специальных резочных станках, либо ручными абразивными инструментами. Категорически запрещается выполнять сваривание арматурных изделий при армировании перекрытий и вертикальных несущих конструкциях, это ослабляет показатели стали.

В случаях, когда сваривание арматуры предусмотрено проектом, оно выполняется в специальных условиях, строго по ГОСТ. Стандартно арматурные соединения скрепляют вязальной проволокой.

Добавить комментарий

Сферы применения

Максимальное сцепление металла с бетоном обеспечивает металлическая арматура с рельефным профилем. В связи с этим она нашла повсеместное применение при возведении конструкций, относительно которых действуют исключительно высокие требования крепости, прочности, долговечности и безопасности. При этом цена такой арматуры намного выше, чем цена проката с ровным профилем.

Гладкую арматуру используют для армирования кладочных швов между бетонными блоками и кирпичами. Это позволяет многократно увеличить их крепость и, соответственно, улучшить прочностные параметры и устойчивость несущих стен возводимого сооружения. При подобном типе монтажа арматурные изделия укладываются в рабочие швы как отдельные элементы, чуть реже их связывают в армирующую сетку.

Гладкую арматуру, в отличие от рифлёной, используют не только для улучшения прочностных параметров бетонных изделий, но и для решения многих других задач. Она востребована при создании слабозагружаемых бетонных изделий декоративного назначения. Самыми распространенными сферами использования этого продукта являются:

• армирование тротуарной плитки, низких столбов и порогов;
• армирование каркасов оснований габаритных строений – в этом случае арматура без рельефа выступает в качестве распределительных и монтажных стержней;
• усиление кладочных швов при возведении сооружений из кирпича или бетона;
• создание строительных сеток широкого назначения;
• изготовление монтажных петель;
• усиление стяжки пола или кровли;
• выпуск метизной продукции, преимущественно товаров для крепежа;
• обустройство заземления строений жилого, общественного, а также складского или производственного назначения.

Гладкие горячекатаные прутки нашли применение в изготовлении ворот и калиток, ограждающих конструкций, выполненных в технике ковки либо холодной гибки. Арматура повсеместно используется при создании предметов декора интерьера, ландшафтных архитектурных форм и садовой мебели.

При эксплуатации таких изделий в регионах с умеренным климатом при низких нагрузках наибольшей популярностью пользуется бюджетная продукция из нелегированных сплавов. В северных районах с суровым климатом предпочтение лучше отдать моделям из низколегированного сплава с высокими параметрами устойчивости к морозам – 10ХГТ, 25Г2С, 35ГС.

Чем соединять

При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.

Сварка — быстрый способ, но не самый лучший. Дело в том, что местах, которые подверглись воздействию высоких температур, сталь более подвержена коррозии. Это в условиях укладки в бетон — очень плохое качество.

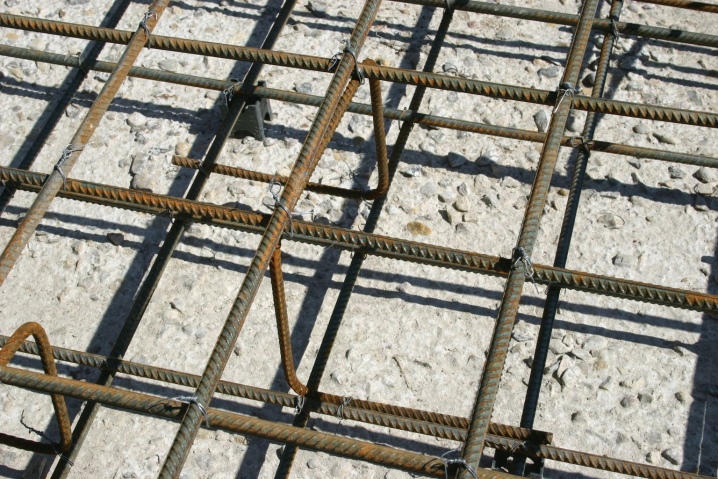

Соединять арматуру можно при помощи сварки или проволокой

Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.

Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.

Подробнее о том, как вязать арматуру для фундамента, читайте тут.

Сортамент арматуры таблица

При проектировании зданий и сооружений важно использовать не только климатологические данные, но и сортамент арматуры. Таблица с параметрами приведена в этой статье в нижнем блоке

Из самых важных параметров арматуры отмечают массу одного погонного метра и площадь сечения. По площади сечения подбирается необходимое количество стержней в разрезе конструкции согласно расчету. Данные о массе используют для составления таблицы расхода стали по объекту и оформления сметы.

Ниже можно посмотреть сортамент арматуры, таблица которого расписана для всех существующих диаметров. Указанную точность количества знаков после запятой необходимо строго соблюдать при расчетах.

d, мм	Масса п.м., кг	Площадь сечения, см2	d, мм	Масса п.м., кг	Площадь сечения, см2
5	0,154	0,1963	45	12,485	15,90
6	0,222	0,2827	50	15,425	19,64
8	0,395	0,5027	63	24,47	31,17
10	0,616	0,7854	70.5	30,21	38,48
12	0,888	1,131	80	39,46	50,27
14	1,21	1,539	90	49,94	63,62
16	1,58	2,011	100	61,65	78,54
18	2,0	2,545	110.5	74,60	95,03
20	2,47	3,142	125	96,33	122,72
22	2,98	3,801	140	120,84	153,94
24	3,55	4,524	150	138,72	176,72
25	3,85	4,909	160	157,83	201,06
28	4,83	6,158	180	199,76	254,47
30	5,55	7,069	190	222,57	283,53
32	6,31	8,042	200	246,62	314,16
36	7,99	10,18	220	298,40	380,13
40	9,86	12,57	250	385,34	490,88
42	10,88	13,85	270	449,22	572,26

Краткие данные об арматуре

Общие параметры и технические данные по арматуре регламентируются ГОСТ 5781-82. Арматурный прокат существует гладкого и периодического профиля. При этом диаметр самих стержней колеблется от 5,5 до 40 мм. Горячекатання круглая сталь с диаметром от 45 до 270 мм, не применяется в обычном строительстве, но существует.

Использование этих стальных элементов лежит в армировании конструкций железобетона (стандартных и предварительно напряженных), как при изготовлении сборных конструкций на заводе, так и при производстве монолитных работ на стройплощадке.

Обозначение арматурного проката принято указывать символом А, с дальнейшим описанием класса арматуры и необходимых диаметров. В зависимости от способа изготовления и прочностных характеристик арматуру делят на:

• свариваемую, с добавлением индекс С к шифру;
• стойкую коррозии растрескивания при напряжении, с добавлением индекс К;
• несвариваемую, без какого-либо индекса;
• соответственно нестойкую обозначенной выше коррозии, без какого-либо индекса.

Выглядит шифр арматуры следующим образом: А400С Ø12. Цифры после грифа А, означают класс арматуры. Так, арматурный прокат А240С имеет гладкий профиль, а прокат А300С, А400С, А500С, А600, А600К, А800, А800К, А1000 – периодический профиль.

На строительную площадку арматура поступает, чаще всего, в пачках с указанным весом, длиной 6 или 12 метров.

Дальнейшая обработка по нуждам строительства происходит на специальных резочных станках, либо ручными абразивными инструментами.

Категорически запрещается выполнять сваривание арматурных изделий при армировании перекрытий и вертикальных несущих конструкциях, это ослабляет показатели стали.

Статья является собственностью recenz.com.ua. Использование материала разрешается только с установлением активной обратной ссылки

Арматура для частного домостроения

Из 15 позиций (таблица 1) индивидуальному застройщику достаточно четырёх.

• А240 (В обиходе АI). Горячекатаная гладкая. Распределительная, анкерная для закладных деталей, диаметр 6-8 мм. Бухта.
• А400 (АIII). Горячекатаная, периодического профиля. Рабочая, диаметром 10-12 мм. Пруты длиной 12 м.
• А500 (АIII). См. пункт 2.
• В500 (ВрI). Проволока для кладочных, армирующих сеток. Диаметр 3-5 мм. В виде готовых сеток.

Приобретать арматуру рекомендуется метражом. Это затратно по времени. Но гарантирует, что оплачен именно тот метраж, который необходим.

При сгибании стержней рекомендуется придерживаться радиусов и углов, указанных в таблице 4 для арматуры свариваемой (С) со специальной насечкой.

Таблица 4

Данные таблицы помогут отличить некачественную арматуру. Стержни, изготовленные из переплавленных рельсов, ломаются при меньших углах. Это относится к классу 500.

Стержни класса А400 не свариваются, угол изгиба не должен превышать 90°.

Универсальный класс

А500С – самая популярная арматура. Она, за счёт меньшего содержания углерода, отлично сваривается между собой (в том числе дуговой сваркой), что упрочняет каркасы для бетонной конструкции.

Уменьшенное количество легирующих добавок повысило пластичность, хрупкость ей не присуща. Это понятно по αmax, который составляет 180°. Что дополнительно даёт возможность применять этот класс в качестве анкерной арматуры.

А500 может заменить А400 без перерасчёта проектных нагрузок. В то же время обратная замена только с новым расчётом. За счёт повышенной прочности А500 на арматуре можно сэкономить до 10% материала. Это существенная величина для любого проекта.

Немаловажно и то, что А500 эксплуатируется при -55 ° C, что на 10° ниже, чем А400. Свариваемая арматура на 15% дороже обычной, этого же класса

Но А500С дешевле А400 на 6-8%. Это объясняется тем, что сталь для пятисотой за счёт отсутствия легирующих элементов стоит меньше

Свариваемая арматура на 15% дороже обычной, этого же класса. Но А500С дешевле А400 на 6-8%. Это объясняется тем, что сталь для пятисотой за счёт отсутствия легирующих элементов стоит меньше.

Маркировка

Стальная горячекатаная арматура А1 в международной классификации маркируется как А240.

Цифра в наименовании обозначает коэффициент текучести стали использованной для производства умноженный на десять. Например А 240 — коэффициент 24 кгс/мм.кв, для А400 — 40 кгс/мм.кв. Чем выше значение, тем прочнее сталь, тем большее напряжение может выдержать прут, прежде чем начнет деформироваться.

Любой тип арматуры может подвергаться дополнительной температурной обработке, в этом случае в конец маркировки добавляются буквы «Ат». Если металл очищен от примесей и имеет равномерное распределение углерода к аббревиатуре добавляется символ «С», а при добавлении в состав меди, для улучшения антикоррозионных свойств символ «К».

Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу

Арматура – важный компонент в общем перечне строительных материалов. Характеризуется широким спектром применения на различных этапах возведения зданий. Без нее не обходится ни одна железобетонная конструкция, служащая усилением и опорой как в фундаменте небольшого дома, так и в строительстве масштабного железнодорожного моста или путепровода. Технологию армирования используют даже для упрочнения конструкций из стекла.

Арматуру применяют в строительстве на различных этапах возведения конструкций

Еще на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальную таблицу соотношений веса и метража арматуры, а также сечений арматурных прутьев в соответствии с установленными государственными нормативами. Основной среди них – ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-. Нормы регламентируют требования к конкретному виду армированной продукции. Их совокупность соответствует термину – сортамент арматуры.

Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Производят их из нескольких видов стали. Диаметр прутьев колеблется от 4 до 80 мм. Сортамент продукции подразделяют на классы А1 – А6.

Диаметр, то есть размер сечения стержня арматуры или проволоки, – это главный показатель, лежащий в основе сортамента продукции. Отсюда и соответствующие термины: арматура 8 мм или вес 1 м арматуры 12. Данные изделия классифицируют и по другим свойствам, включая прочность, износостойкость, удельный вес и другие характеристики, которые рассмотрим далее.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками. К таким параметрам принадлежат:

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления

• материал, используемый для изготовления продукции;
• габариты арматуры, такие как размер, диаметр, тип поверхности;
• профиль.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику

Арматура А1 (другие обозначения: арматура АI; арматура А240)

Данный класс арматуры имеет вид гладкого прутка и используется при производстве ЖБИ, монолитных конструкций и свариваемых несущих конструкциях. Производится по ГОСТ 5781 из марок стали СтЗкп, СтЗпс и СтЗсп. Диаметр профиля арматуры А1 может быть от 6 до 40 мм включительно. Арматура диаметром до 12 мм производится как в стержнях, так и мотках, а вот более 12 мм производится только в стержнях.

Арматура А2 (другие обозначения: арматура АII; арматура А300)

Сортамент арматуры этого класса производится с выступами, которые идут по винтовым линиям и заходят с двух сторон одинаково. Производится по ГОСТ 5781 из марок стали Ст5сп, Ст5пс и 18Г2С. Диаметр профиля арматуры А2 может быть от 10 до 80 мм включительно. Так же, как и арматура А1 диаметром до 12 мм, может производится в мотках.

Арматура А3 (другие обозначения: арматура АIII; арматура А400)

Сортамент арматуры этого вида так же производится с ребрами, но заходящими с каждого края в другую сторону. Производится также по ГОСТ 5781 из марок стали 25Г2С и 35ГС диаметром от 6 до 40 мм. В мотках производится вся арматура до диаметра 10 мм включительно. Все диаметры выше изготавливаются в стержнях.

Комплектация изделий и цена

Стальная модификация на склады торговых представителей поступает в стержнях и мотках. Она имеет диаметр до 12 мм. Более толстые разновидности можно обнаружить в магазинах в листах и стержнях. Длина последних может составлять 5 м или 12 м. Иногда можно заметить и немерные партии товара. В этом случае длина начинается от 3 м.

Прутки в идеале должны быть совершенно ровными. Но такое случается не всегда. Незначительная кривизна имеется, так как изделие имеет относительную гибкость. Такой параметр является вполне допустимым, но в определенных пределах. В соответствии с нормативами, искривление не должно превышать 6 мм на один погонный метр.

Что касается стоимости, то она зависит от диаметра материала. Арматура 10 мм может иметь стоимость, которая варьируется от 20 до 25 тысяч рублей за тонну или от 20 до 25 рублей за погонный метр. Рифленый прут 12 мм находит применение в строительстве жилых домов. Стоит он от 22 до 29 тысяч рублей.

Сортамент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.

Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.

Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии.

Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.

На заметку! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.
