Как выбрать стабилизатор напряжения для газового котла

Требования к стабилизатору

При выборе модели для конкретных условий эксплуатации необходимо учитывать основные критерии, которым должен соответствовать нормальный стабилизатор напряжения.

В первую очередь нужно обратить внимание на следующие параметры:

• Время отклика, отражаемое в техническом паспорте устройства, измеряемое в миллисекундах (мс). Чем меньше этот показатель, тем лучше будет работать автоматика и электроника котла. Он соответствует промежутку времени, в течение которого напряжение может быть откорректировано при скачке.
• Диапазон входного напряжения. Обозначает установленные пределы, в которых котел может нормально работать. Когда напряжение достигает предельного значения, происходит автоматическое отключение газового котла. Однако большое количество отключений котельного оборудования в отопительный сезон может вызвать разморозку труб системы. Поэтому рекомендуется выбирать стабилизатор с разбежкой напряжения примерно 140-260 вольт.
• Коэффициент уровней коррекции. Определяет, насколько стабильно и точно будет поддерживаться выходное напряжение. Большее количество уровней обеспечивает качественную работу.
• Температурный диапазон. Хорошее устройство должно сохранять свою работоспособность при температурах наружного воздуха от +5 до +40 градусов. В промышленности устройства дополнительно защищаются специальными кожухами, позволяющими нормально работать даже при отрицательных температурах.
• Многое зависит от типа установки. С обычными газовыми котлами в основном применяются навесные конструкции с небольшими размерами и массой. Напольные или потолочные приборы используются совместно с мощными трехфазными котлами.

Учитывая эти критерии и местные условия эксплуатации, вполне возможно подобрать наиболее подходящее устройство, отвечающее всем техническим требованиям. Как правило, стабилизаторы успешно справляются с перепадами напряжения, обеспечивают нормальную работу автоматики и электроники.

Есть ли в газовых котлах Baxi защита от скачков напряжения?

По заявлениям производителя, в электронной начинке котлов присутствует специальная микросхема, компенсирующая колебания напряжения в диапазоне 30%.

Во всяком случае, такие заявления присутствовали в паспортах серии Ace, ныне снятой с производства и замещенной серией Main.

Однако, судя по отзывам пользователей, работа встроенной защиты явно не справляется с возникающими перепадами сетевого напряжения. Причиной является низкое быстродействие системы защиты, которая срабатывает уже после того, как на скачок отреагировала плата управления.

Возникает замкнутый круг — защиту включает плата управления, которая как раз и нуждается в ней. В этом вопросе имеется явная недоработка инженеров фирмы, которые не учли специфику работы собственного оборудования.

Штиль R 600T – защита в сельских домах

Надёжный прибор для работы с высокоточным электронным оборудованием, в том числе, микропроцессорными блоками управления котлов отопления. Имеет низкую погрешность, широкий диапазон входного напряжения.

Оптимизированный алгоритм управления позволяет отключать потребителей при резких пиковых нагрузках. Предусмотрен механизм автоматического включения при снижении крайних величин. Встроены две розетки европейского стандарта для подключения защищаемого оборудования.

Плюсы:

• Стабильность работы, оптимальная погрешность.
• Небольшие габариты, комплект крепления на стену.
• Большой размах по входному напряжению.

Минусы:

Иногда помаргивает освещение, но на работе котла не отражается.

Электромеханические стабилизаторы

Главным компонентом схем электромеханических стабилизаторов является автотрансформатор – устройство, позволяющее изменять коэффициент трансформации. Достигается это за счет перемещения по обмотке трансформатора токосъемного элемента – роликового, ползункового или щеточного типа.

Перемещение контакта осуществляется сервоприводом, который получает управление от электронной схемы, производящей измерение входного напряжения и сравнение его с заданным значением на выходе.

К достоинствам такой схемы относятся:

• Широкий диапазон отклонений входного напряжения.
• Высокая точность поддержания напряжения на выходе.

Главный недостаток электромеханических стабилизаторов – появление электрической дуги (искры) во время работы. Оно обусловлено разрывами цепи протекания тока при перемещении подвижного контакта по виткам обмотки трансформатора. Поскольку обмотка обладает солидной индуктивностью, прерывание тока вызывает дуговой разряд. Соответственно, использовать такое оборудование в одном помещении с газовыми приборами запрещено!

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Решить проблему можно, разместив стабилизатор в другом помещении и протянув отдельную линию с его выхода для питания котла.

Однако такое решение трудно назвать рациональным, тем более, что у схемы есть и другие недостатки:

• Уже упомянутые разрывы в выходном напряжении при движении контакта.
• Инерционность, связанная с временем срабатывания сервопривода, что не позволяет оперативно реагировать на изменения входного напряжения.
• Значительная масса и габариты автотрансформатора.
• Недостаточная надежность из-за наличия подвижного узла.
• Необходимость частого обслуживания подвижного контакта.

Словом, при выборе стабилизатора для котла электромеханические устройства рекомендуется исключить из рассмотрения.

Количество фаз

Стабилизаторы, применяемые совместно с газовым оборудованием, рассчитаны на работу с одной или тремя фазами. Конкретный тип выбирается в соответствии с параметрами электрической линии, подведенной к частному дому. При наличии однофазного питания устанавливается такой же стабилизатор.

Если же подключена трехфазная сеть, для стабилизации может использоваться трехфазное устройство или три однофазных прибора, подключаемых к каждой фазе. Второй вариант делает выходное напряжение более стабильным.

Однофазные стабилизаторы используются преимущественно в бытовых условиях квартир и частных домов. Номинальное напряжение таких электрических сетей составляет 220 вольт, а полная максимальная мощность, подлежащая выпрямлению – 135 кВА. Выдаваемая частота и синусоида преобразованного тока отличается повышенной устойчивостью, из-за чего однофазные устройства нередко используются на производстве.

Трехфазные приборы чаще всего используются в промышленности для подключения к котлам с высокой производительностью и большими мощностями. Номинальная мощность электрических сетей составляет 380 и 400 вольт.

Критерии выбора прибора

При выборе стабилизатора напряжения для теплогенератора важно учитывать ряд ключевых моментов:

Мощность котла  Электричество обеспечивает работу многих элементов слаженной системы, например, работу циркуляционного насоса, электронного блока, вентилятора камеры сгорания. Поэтому мощность выпрямителя стоит брать с небольшим запасом. Она должна превышать мощность теплогенератора в 3-4 раза. Этот параметр представлен в паспорте к изделию двумя значениями: тепловой мощность котла (измеряется в кВт) и входной электрической мощностью (измеряется в Вт).

Стабилизатор выбирайте прежде всего в зависимости от мощности котлаСовет: Определяя необходимую мощность выпрямителя важно ориентироваться также на указанные в паспорте к котлу показатели для запуска насоса. Она в три раза превышает номинальное значение

Поэтому расчет выполняют, применяя формулу: мощность насоса умножают на три, к полученному значению прибавляют мощность котла и сумму умножают на коэффициент 1,3.

Параметры сети  В техническом паспорте каждой модели указаны требования к напряжению, питающему оборудованию. Часто это показатель ограничивается рамками в пределах 210-230 В. Ориентируясь на состояние современных электросетей, при котором наблюдается частое колебание фактического напряжения, выпрямитель стоит выбирать с расширенным рабочим диапазоном, например, от 160-260 В. В противном случае при преодолении верхней границы колебания устройство просто обесточит котел.

Скорость срабатывания выпрямителя  Параметр указывает на временной период, в течение которого стабилизатор способен нормализовать работу системы. Он зависит от вида стабилизатора.

Нагрузочная способность  Одной из частых причин поломки выпрямителя является длительная работа устройства при низком напряжении в пределах 170 В

Поэтому при выборе стоит обращать внимание на такой параметр, как нагрузочная способность. Он указан в паспорте к изделию.

Газовый котел

Вариант установки агрегата  Выпрямители горизонтального исполнения более громоздки. Их можно ставить непосредственно на пол, либо на специальную подставку. Модели вертикального исполнения удобно подвешивать на стену. В продаже встречаются универсальные варианты, имеющие оснащенные двумя видами крепления.

Для участков, обслуживающихся старыми подстанциями, и районов, в которых проводятся интенсивная застройка, и потому скачки напряжения являются не столь уже редким явлением, специалисты рекомендуют устанавливать выпрямитель тиристорного типа.

Выбирая модель с 20-25% запасом от потребляемой мощности, можно не только обеспечить щадящий режим работы устройства, продлив тем самым срок эксплуатации прибора, но и создать резерв мощности в случае необходимости подключения дополнительного оборудования. Грамотно выбранный выпрямитель обеспечит надежную электропитающую сеть.

Критерии выбора стабилизатора

Выбирая стабилизатор напряжения для своего газового котла, следует обращать внимание на несколько моментов

Параметры сети, к которой подключается прибор

Каждая из моделей имеет определенные требования к питающему оборудование напряжению. Большинство производителей указывает в паспорте газового котла суженный диапазон его рабочего напряжения. Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств – однофазные приборы, рассчитанные на стандартное напряжение в 220 В. Для них будет достаточно всего лишь 10% отклонения, чтобы стабилизатор вышел из строя.

Обязательно нужно учитывать колебание фактического напряжения, которое происходит в сети в течение суток. Очень хорошо выяснить низший и высший предел колебаний, поскольку, если верхняя граница будет «пробита», устройство немедленно обесточит газовый котел. Выбранная модель стабилизатора должна удерживать напряжение в строго заданных пределах, с учетом разрешенного допуска.

Величина нагрузки

Для корректной работы устройства необходимо определить, сможет ли оно справиться с предполагаемой нагрузкой. Маломощная модель просто не выдержит постоянных перегрузок. Покупка же чрезмерно мощного прибора – бессмысленная трата денег. Прежде всего, нужно определить потребляемую газовым котлом мощность. Ее можно посмотреть в паспорте устройства.

Здесь нужно быть очень внимательным и не перепутать тепловую и электрическую мощность. В данном случае понадобится электрическая или входная. Она указывается в разделе «Характеристики» цифрами с наименованием Вт. Тогда как в кВт указывается тепловая мощность. Взятую из паспорта величину нужно увеличить на треть. Это будет необходимый для корректной работы прибора запас.

Если к одному стабилизатору планируется подключить не только котел, но и насос, нужно учитывать полную нагрузку от обоих приборов. Нужно отметить, что специалисты не рекомендуют такую установку, но на практике это нередко случается. Важный нюанс заключается в учете величины пускового тока насоса, которая в некоторых случаях может втрое превышать номинальную. Для определения требуемой мощности стабилизатора нужно произвести следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножается на коэффициент 1,3.

Стабилизатор напряжения для газового котла в напольном исполнении более массивен. Такие устройства менее удобны в использовании, однако стоимость их ниже

Способ установки

В зависимости от способа крепления выпускаются три типа стабилизаторов:

• Настенные. Небольшие устройства, закрепляющиеся непосредственно на стене.
• Напольные. Приборы, предназначенные для установки на любой горизонтальной поверхности.
• Универсальные. Могут закрепляться как на вертикальной, так, при необходимости, и на горизонтальной поверхности. Наиболее удобные модели, поскольку при необходимости их легко можно переустановить.

В целом стабилизатор для котла должен соответствовать следующим требованиям:

• Иметь запас мощности. Чаще всего будет достаточно прибора, рассчитанного на 250-600 ВА.
• Иметь защиту от перегрузки, от короткого замыкания и перегрева.
• Иметь синусоидальное напряжение на выходе, иначе двигатель насоса будет поврежден.
• Иметь автозапуск при включении электроснабжения после отключения.
• Иметь функцию защитного отключения в случае выхода напряжения за пределы безопасности, так называемый «отсекатель» напряжения.
• Иметь заземляющий вывод.

И еще несколько советов от специалистов-практиков:

В районах с интенсивной застройкой и на участках, обслуживающихся старыми подстанциями, очень часто случаются скачки напряжения. В таких условиях оптимальный выбор  – тиристорный стабилизатор.
Если в паспорте понравившейся модели стабилизатора указано, что она работает в диапазоне порядка 200 В, или даже больше, стоит отнестись к такому прибору настороженно. Чаще всего качество выходного напряжения будет недостаточным

Особое внимание в этом случае стоит обратить на страну сборки и производителя. Его репутация станет гарантией качества.

Выбирая между напольным и настенным прибором, предпочтение стоит отдать второму варианту. Такие устройства существенно экономят место, кроме того, риск их случайного механического повреждения минимальный.

Очень удобны настенные стабилизаторы напряжения. Приборы компактны, устойчивы к механическим повреждениям, однако их стоимость несколько выше, чем у напольных

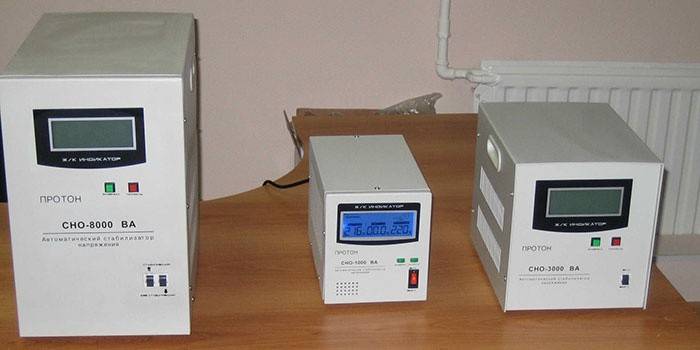

Лучшие напольные стабилизаторы напряжения для газового котла

Напольное размещение расширяет возможности для производителей по оснащению стабилизаторов, потому что отпадает необходимость в компактном корпусе или малом весе. Часто в этой категории можно найти очень мощные модели до 2000 Вт, но встречаются и довольно компактные на 500-600 Вт.

Напольные стабилизаторы можно установить под столом, на столе, или специальной полке. Нередко их размещают в нише или тумбочке. Это избавляет владельцев от необходимости сверлить стены и прокладывать провода с кабель-каналами. КПД таких моделей варьирует от 85 до 97%. Взаимодействие с диапазоном входящего напряжения может быть от 140 до 270 В.

РЕСАНТА ACH-500/1-Ц	Daewoo Power ProductsDW-TZM1kVA
Активная мощность, Вт	500	1000
Входное рабочее напряжение, В	140-260	140-270
Габариты (ШхВхГ), мм	110х133х134	306х363х433
Время отклика, мс	7	20
Вес, кг	2,5	3,16

РЕСАНТА ACH-500/1-Ц

Компактная модель с вытягивающейся резиновой ручкой для переноса. Относится к релейному типу и имеет мощность 500 В. Скорость срабатывания 35 в/с. Работает с диапазоном напряжения 140-260 В.

+ Плюсы РЕСАНТА ACH-500/1-Ц

1. На цифровом дисплее видно издалека отображающиеся значения.
2. Стальной корпус прочен и убережет ключевые детали при падении или ударе.
3. Бесшумная работа разрешает использовать недалеко от входа в спальню.
4. Простая установка и подключение.
5. Долго работает без поломок.
6. КПД 97%.
7. Резиновые ножки обеспечивают устойчивое положение даже на вибрирующей скользкой поверхности.
8. Время отклика 7 мс.

— Минусы РЕСАНТА ACH-500/1-Ц

1. Первое время издает при работе неприятный запах.
2. Дизайн очень простой, почти «советский».
3. Если нет места на полу или другой поверхности, то придется мастерить полку.
4. Короткий сетевой шнур, который большинству пользователей пришлось удлинять.
5. Только одна розетка.

Этот стабилизатор напряжения станет лучшим для небольшой котельной в частном доме, где его можно установить  непосредственной близости от котла. Габариты 110х133х134 мм и вес 2.5 кг нисколько это не затруднят. Хозяевам не придется ничего сверлить и прикручивать. Перфорация в два ряда на корпусе содействует активному естественному охлаждению.

Daewoo Power Products DW-TZM1kVA

Стабилизатор выпускается в двух цветах лицевой панели: оранжевом и черном. Корпус полностью из металла и снабжен ручкой для транспортировки. На дисплее сразу отображаются два значения напряжения: входное и выходящее.

+ Плюсы Daewoo Power Products DW-TZM1kVA

1. Много функций самозащиты.
2. Информативная цифровая индикация.
3. Один из самых больших диапазонов по входящему напряжению.
4. Легкий вес 3 кг не затрудняет транспортировку.
5. Качественная сборка корпуса, с точной подгонкой всех деталей, убережет внутренние узлы от пыли.

— Минусы Daewoo Power Products DW-TZM1kVA

Не очень маленькие габариты 306х363х433 мм, требующие достаточно места для размещения.
Минимальная рабочая температура разрешена от +5 градусов, поэтому, в случае установки в котельной, она должна быть достаточно утеплена.
Время срабатывания 20 мс.
Присутствует погрешность в 8%, что важно учитывать при подборе к конкретному котлу.
Громкие щелчки при работе.

Вывод. Эта модель стабилизатора лучшая для установки в котельной рядом с мощным котлом. Подходит для районов, где часто наблюдаются скачки напряжения. Максимальный верхний предел для преобразования составляет 270 В. Два ряда перфорации для вентиляции уберегут ее от перегрева, а металлический корпус не даст повредить внутренние узлы.

Устройство и принцип работы

Основной критерий выбора стабилизатора – это его тип, от этого зависит принцип работы и характеристики устройства, его надежность, возможность установки в котельной, шумность и стоимость.

Релейные

Самые простые и недорогие приборы. Основной элемент в них – трансформатор, на первичную обмотку которого подается входящее питание. Вторичная обмотка имеет от 5 до нескольких десятков контуров (от их количества зависит точность стабилизации). В зависимости от входного напряжения, прибор автоматически переключает питание на контур вторичной обмотки, которая выдаст напряжение, максимально приближенное к 220 В.

Роль переключателя выполняют реле (электромеханические переключатели), заключенные в герметичный корпус, исключающий открытое искрение. Релейные стабилизаторы имеют отличную скорость реакции, устойчивы к перегрузкам, имеют широкий диапазон входящего напряжения, в виду простоты конструкции – износоустойчивы и долговечны, не требующие внимания и замены рабочих элементов.

Однако даже при наличии более 10 контуров вторичной обмотки, для них характерны большие отклонения, в пределах 7-10%, что в случае с газовыми котлами не является критичным, ведь даже уязвимые модели спокойно переносят отклонения напряжения до 10-15% от 220 В.

Электромеханические

Также называют сервоприводные или «латерные» (работающие по принципу ЛАТРа), для газового котла отопления они не подходят. Дело в том, что переключение в них происходит «в открытую», без изоляции: трансформатор торообразной формы имеет множество витков, в центре расположен сервопривод, вращающий токосъемник по кольцевому коллектору, изменяя количество витков вторичной обмотки трансформатора, а значит и напряжение на выходе. При открытом контакте токосъемных щеток с витками обмотки часто происходит искрение, поэтому, например, при утечке газа, работа прибора может привести ко взрыву.

Несмотря на множество преимуществ электромеханических стабилизаторов, устанавливать их в одном помещении с газовым котлом небезопасно. Единственный вариант – вынести прибор в другое помещение.

Электронные

Также называют симисторными или тиристорными, в роли ключей для переключения в них используются симисторы или тиристоры. В случае с использованием реле – их количество упирается в габариты прибора, невозможно в компактном корпусе установить большое количество реле, в то время как компактных симисторов или тиристоров – можно. В итоге получается прибор с большим количеством ступеней переключения, а значит и более точным выходным напряжением.

Также полупроводниковые ключи подразумевают более быстрое, бесшумное переключение, надежность и долговечность. Однако цена электронных стабилизаторов довольно высокая и использовать прибор стоимостью от 6 тыс. руб., функционал которого направлен только на стабилизацию – решение спорное. Учитывая, что практически для любого газового котла будет достаточно обычного релейного стабилизатора, который обойдется как минимум на 1-1,5 тыс. руб. дешевле.

Инверторные

Наилучший вариант для любого применения, в том числе и для подключения газового котла. Инверторные стабилизаторы (они же двойного преобразования) отличаются максимальной точностью, чистой синусоидой, отфильтрованной от помех. Не вдаваясь в ненужные нам подробности, принцип работы инверторных стабилизаторов напряжения прост:

1. На входе переменный ток бытовой электрической сети преобразовывается в постоянный.
2. На выходе постоянный ток проходит через инвертор и преобразовывается в переменный, с напряжением 220 В и с чистым синусом частотой 50 Гц.

Благодаря двойному преобразованию, на выходе имеем всегда стабильные и желаемые показатели, вне зависимости от параметров напряжения и помех в электросети дома. Отклонения в стабилизации напряжения в инверторных приборах достигает 1% и менее, что является лучшим на сегодня результатом. Еще несколько лет назад инверторные стабилизаторы стоили немалых денег, на уровне более функциональных ИБП, но сегодня можно купить очень достойные модели уже начиная с бюджета 3-4 тыс. руб., их мы еще рассмотрим в рейтинге лучших далее. Но сначала необходимо определить и другие немаловажные критерии выбора.

В каком случае целесообразно использовать ИБП вместо стабилизатора

Кроме стабилизаторов напряжения существуют еще и источники бесперебойного питания (ИПБ), которые выдают постоянное значение вольт и могут обеспечивать напряжением котельное оборудование. Их разница заключается в наличие аккумуляторов, предоставляющих резервный ток даже когда полностью отключили электроэнергию в доме. Длительность подачи питания зависит от емкости батареи, а последнее напрямую связано с размерами оборудования и стоимостью.

ИПБ не целесообразно покупать когда отсутствуют длительные отключения света. Если в многоквартирном доме или поселке иногда пропадает напряжение (обрывы на линии, падение ниже 100 В от нагрузок пользователей), то стабилизатор отключит котел и будет ждать возобновления питания. Поскольку отопление имеет большой запас температуры, то система не размерзнется за 5-6 часов простоя даже в самые сильные морозы. Как только уровень напряжения восстановится до минимально допустимого по паспорту стабилизатора, он его пропустит и автоматика котла снова вступит в работу.

Но если отключения напряжения происходят на длительное время (свет пропал вечером и появился лишь на следующий день в обед), и такое случается раз в месяц, то стоит задуматься о приобретении ИПБ. За счет аккумуляторов прибор сможет обеспечить питанием котел и насос, что не даст остыть теплоносителю.

Его принцип действия заключается в накоплении энергии в батареи, пока в сети есть напряжение, и отдаче тока к потребителям, в случае общего отключения. Переход с внешнего напряжения на собственное происходит мгновенно, поэтому аппаратура продолжает работать. К недостаткам ИБП можно отнести более сложное обслуживание, увеличенные размеры корпуса, высокую стоимость.

Типы ИБП

Источники бесперебойного питания конструктивно делятся на два типа:

ИБП со встроенным аккумулятором. Имеют небольшой запас ввиду малой емкости батареи. Рассчитаны на поддержание работоспособности электроники котла, и возможно, сигнализации оборудования (малоточные сети).

ИБП подключаемые к внешним аккумуляторам. Это более продвинутый тип оборудования, который способен питать котел, насосы, обеспечивать работу электромагнитных клапанов и других исполнительных устройств. С их помощью можно пережить длительные отключения света без каких-либо последствий для микроклимата в помещении.

Тип архитектуры ИБП

Оборудование с аккумуляторами делится на три типа по архитектуре исполнения:

• Оффлайн. Функционируют без встроенного стабилизатора, поэтому как только показатели сети становятся неприемлемы, переходят на работу от аккумуляторов. При частом изменении параметров входного тока батарея будет регулярно задействоваться и быстро разрядится.
• Онлайн. Имеет увеличенное количество батарей и производит двойное преобразование тока. Аккумулятор постоянно подзаряжается, а котел получает напряжение от батареи, с преобразованием 36 В постоянного тока в 220 В переменного. Оптимально подходит для котельного оборудования, но стоит дорого.
• Линейно-интерактивные. Одновременно происходит и подпитка батареи и подача напряжения на котел с выравниванием показателя до 220 В. Отличается достаточной точностью выходного напряжения и средней ценой.

Сравнение стабилизаторов напряжения и ИБП

Стабилизатор	ИБП
В каком случае целесообразно использовать.	При кратковременных скачках напряжения и редки отключениях электроэнергии.	При частых отключениях электроэнергии на длительные промежутки.
Принцип работы.	Устраняет кратковременные скачки напряжения и стабилизирует напряжение.	Пока электроэнергия есть, заряжаются аккумуляторы, при отключении электроэнергии аккумуляторы являются источником электричества.
Обслуживание.	Простое.	Более сложное из-за наличия аккумуляторов.
Размер устройства.	Устройство компактное.	Габариты устройства большие.
Стоимость.	Ниже чем ИБП.	Высокая.

Подводя итог можно выделить главные моменты: стабилизатор напряжения крайне необходим для защиты газового котла; важно рассчитать его мощность с запасом по формуле, выбрать быстродействие 5-10 мс. Немаловажны функции защиты и рестарта

При продолжительных отключениях света лучше выбирать ИБП с архитектурой онлайн.

Типы стабилизаторов по принципу действия

Выпускается несколько видов стабилизаторов. Рассмотрим наиболее востребованные модификации.

Тип #1 — электромеханические

Устройства с токосъемной щеткой, которая регулирует подачу напряжения. Значимыми преимуществами таких приборов считаются:

• Широкий диапазон напряжений и устойчивость к перегрузкам.
• Высокая точность с возможным отклонением от номинала в пределах 3%.
• Достаточно длительный срок эксплуатации. Это зависит от качества исполнения графитового пальца в токосъемной системе.

К недостаткам прибора можно отнести:

• Чувствительность к низким температурам. Его нельзя использовать в холодных помещениях.
• Токосъемная щетка требует регулярной замены, в среднем раз в 3-5 лет.
• Невысокая скорость срабатывания.
• Шум от двигателя, в то время как щетка движется.
• Обугливание попадающей внутрь прибора пыли.
• Возможность образования открытой искры при размыкании/замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом. Учитывая, что отопительный прибор относится к числу взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить устройства другого типа.

Конструкция электромеханического стабилизатора предполагает наличие токосъемных щеток. В ходе эксплуатации прибора возможно образование открытой искры, что крайне опасно в случае совместной установки с газовым котлом

Тип #2 — электронные (релейные)

Данные приборы не имеют движущихся частей. Выгодно отличаются от электромеханических достаточно высокой скоростью срабатывания в случае возникновения перепадов напряжения. К основным преимуществам устройств относят:

• Малый вес.
• Компактность.
• Быстрота срабатывания, что играет важную роль в случае возникновения аварийной ситуации.
• Высокая устойчивость к частым колебаниям входного напряжения.

Из числа недостатков необходимо отметить мигание освещения при переключении обмоток и явные достаточно громкие щелчки при переключении диапазонов реле.

Кроме того, нужно учитывать, что точность работы прибора зависит от количества ключей или ступеней автотрансформатора. Чем их больше, тем точность выше. Однако большое количество обмоток существенно повышает стоимость прибора. При этом разрешенную ГОСТом точность релейный стабилизатор для газового котла не превышает. Она находится в пределах 5%. В целом такие устройства считаются оптимальным вариантом по соотношению стоимости и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться у продавца о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому совершенно безопасны для установки с газовыми котлами. Их главные достоинства — высокая стоимость срабатывания и устойчивость к частым перепадам напряжения

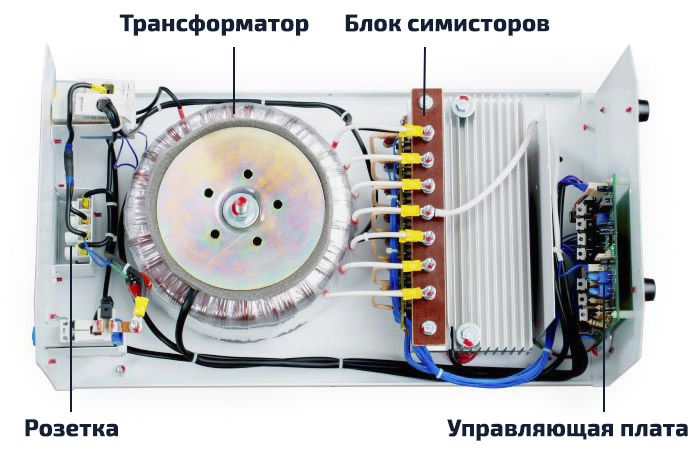

Тип #3 — тиристорные или симисторные

Прибор работает на тиристорах – полупроводниках, произведенных на основе монокристалла. Элементы работают как электронные ключи, что дает стабилизатору множество преимуществ:

• Высочайшая скорость срабатывания.
• Практически неограниченный рабочий ресурс.
• Повышенная устойчивость к низким и к высоким температурам.
• Абсолютно бесшумная работа.
• Устойчивость к механическим воздействиям и помехам в электросетях.
• Высокая точность.

Недостатками тиристорных стабилизаторов считаются возможные поломки платы управления, что требует ее полной перенастройки или же замены. А также достаточно высокая стоимость самого прибора.

Тиристорные стабилизаторы напряжения отличаются высочайшей скоростью срабатывания и высокой устойчивостью к перепадам температур, механическим воздействиям, помехам в сети. Кроме того, ресурс их использования, практически, безграничен

Основные виды

Существуют разные виды стабилизаторов питания для газового котла:

• сервоприводные. Их иначе называют электромеханическими. Это самая простая конструкция, пришедшая со времен СССР. Принцип работы такого устройства заключается в использовании автотрансформатора, по обмоткам которого движутся угольные щетки. При изменении входного напряжения положение щеток изменяется с помощью сервопривода, что создает на выходе заданное напряжение 240 В 50 Гц. Такие конструкции несложные и дешевые, но их быстродействие не позволяет решать проблему в нужном режиме. Разница во времени между изменением и реакцией на него устройства позволяет электронике котла в течение мгновений работать в опасном режиме. Из-за этого платы управления часто перегорают, несмотря на подключенный стабилизатор;
• релейные. Устройство этих приборов напоминает работу автотрансформатора. Его катушки разделены на несколько секций, выдающих разные значения. При изменении параметров питания в сети специальное реле переключает секции, корректируя выходное значение прибора. Эти стабилизаторы сравнительно недорогие, но имеют большое значение погрешности (обычно, 8%), связанное со ступенчатым типом регулировки. Кроме этого, быстродействие релейных стабилизаторов низкое, что ставит под угрозу нежную электронику газового котла. Достоинствами релейных приборов считают надежность и не требовательность к обслуживанию;
• тиристорные. Это модифицированные версии релейных стабилизаторов. Отличие состоит в том, что вместо реле переключение обмоток происходит по команде тиристоров. От этого многократно возрастает быстродействие, а также срок службы устройства. Подобные конструкции без потери рабочих характеристик выдерживают до миллиарда переключений. К недостаткам тиристорных устройств относят дискретный (ступенчатый) характер переключения, задающий высокую погрешность на выходе (те же 8%);
• инверторные стабилизаторы. Это наиболее точные и высокоскоростные устройства. Иначе их называют стабилизаторами двойного преобразования. Они обладают другой конструкцией. Нет автотрансформатора, что делает приборы легкими и компактными. Изменен и принцип действия — входной переменный ток пропускается через фильтр и становится постоянным. Некоторое количество энергии запасается в конденсаторе, для того, чтобы в нужный момент отдать заряд на поддержание параметров потока.Затем производится обратное преобразование в переменный ток с заданным значением. Все действия выполняются молниеносно, в непрерывном режиме. Выходные значения регулируются плавно, с высокой точностью. Единственным недостатком приборов считается высокая стоимость.

Наиболее эффективными моделями являются инверторные стабилизаторы, однако, все остальные устройства востребованы и применяются для работы с различной техникой.

Заключение

Защита котлов Бакси от изменений параметров напряжения питания является основным условием длительной и стабильной работы оборудования.

Отказ системы в зимнее время способен разрушить трубопроводы и потребовать трудоемких и дорогостоящих ремонтных работ, что в условиях отделанного и благоустроенного дома станет катастрофой, особенно, если разморозится система теплого пола.

Поэтому важность использования стабилизаторов не обсуждается и считается первостепенной. Стоимость котлов весьма высока, рисковать ими в надежде на стабильность сетевого питания не следует

Возникновение аварийных ситуаций — свойство любых линий электропитания, даже самых надежных и современных, поэтому следует позаботиться о сохранности своего оборудования самостоятельно.
