Стабилизаторы напряжения

Инверторные стабилизаторы напряжения

В последние годы все более популярным становится несколько иной тип стабилизаторов, отличный от симисторных или сервоприводных. Называются они инверторными.

Он считается более эффективным в отличии от всех вышеприведенных. Если у остальных погрешность выходного напряжения может достигать 5-10% и это считается нормальной величиной, то у инверторного она не превышает 2%! Еще один плюс — более широкий диапазон входных напряжения для выравнивания.

Стабилизатор преобразует нестабильный переменный ток пропуская его через фильтр в постоянный, после чего, проходя через инвертор, опять возвращает его в переменную величину с идеальной синусоидой.

Данное устройство уже не имеет внутри себя громоздкого тороидального трансформатора. А соответственно в разы меньше и легче.

Плюсы инвертора:

• широкий диапазон регулировки входного напряжения 90В — 310В
• малая погрешность на выходе
• малые габариты и вес
• фильтрует высокочастотные помехи
• мгновенное быстродействие на изменение входного напряжения
• работает при отрицательных температурах от -40
• заявленный срок службы при соблюдении подключаемой мощности до 20 лет

• большая цена
• не подходит для больших нагрузок
• в мощных моделях стоят вентиляторы охлаждения. Шумят примерно также как в компьютере. Полную бесшумность обеспечивают только маломощные экземпляры.

При увеличении нагрузки выше 50% от номинальной, для инвертора начинается снижение его входных параметров напряжения. То есть он уже не будет способен выровнять напряжение 110В, а будет нормально работать только от 160В и выше. Основной причиной выхода из строя таких устройств является именно перегрузка.

Чтобы защитить себя от перегрузки, более дорогие и качественные инверторные стабилизаторы при превышении мощности в автоматическом режиме могут переходить на байпас, то есть выдавать не преобразованное напряжение, а такое же, как и на входе.

Зато у инверторного стабилизатора нет такой болезни как у ступенчатых — мигание лампочек при переключении ступеней регулирования.

Хороший ролик наглядно показывающий разницу работы релейного и инверторного стабилизатора при резких скачках напряжения:

Подключение стабилизатора

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

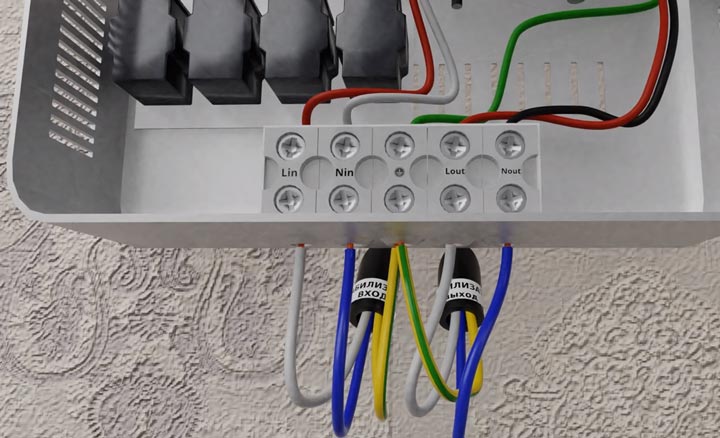

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)

нулевую жилу (синего цвета) к клемме N (Nin)

заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

его фазную жилу к зажиму ВЫХОД (Lout)

нулевую к N (Nout)

жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Необходимое оборудование для подключения

Кроме самого стабилизатора напряжения, потребуются прочие вспомогательные материалы:

• Трехжильный кабель ВВГнГ-Ls. Провод должен иметь то же сечение, что и у вводного кабеля на рубильнике или автомате главного ввода. Обуславливается это тем, что он будет выдерживать всю нагрузку;
• Выключатель трехпозиционного типа, для обеспечения возможности пустить электропитание в обход стабилизатора, например, для его обслуживания или замены. По сравнению с классическими выключателями, это устройство характеризуется тремя состояниями: включен 1 потребитель, выключен, включен 2 потребитель. При желании, обходятся использованием классического модульного автомата, но данная схема имеет один нюанс — при отключении от стабилизатора потребуется каждый раз обесточивать дом, чтобы перекинуть провода. Конечно, доступны такие режимы как байпас или транзит, но это требует соблюдения строгой последовательности. Наличие трехпозиционного выключателя позволяет одним движением отсечь агрегат, при этом оставив дом со светом;
• Рекомендуется, чтобы в схеме был учтен прибор УЗО или дифференциальный автомат. Словом, требуется защита от утечек тока.

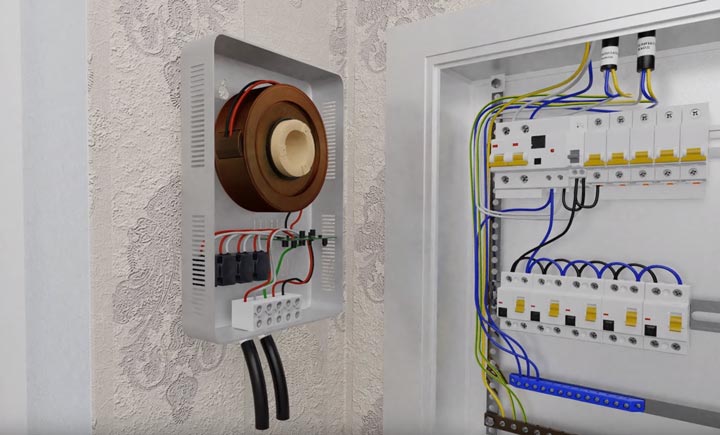

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

• символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
• символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
• символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе. Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF:

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Надежность и ремонтоспособность

Надежность оборудования определяется многими факторами. Самыми явными из них являются качество и количество комплектующих элементов, применяемых при производстве изделий.

Если исходить из того, что производители и тех и других стабилизаторов гарантируют высокое качество элементной базы, то следует оценить количественную составляющую.

Крепёжные изделия, краску и другие малосущественные компоненты в расчет не берем. Сравним количество электроэлементов.

Классический стабилизатор построен проще и включает в себя от 50 до 80 элементов и выделяет при работе минимум тепла.

В инверторном комплектующих в 3 — 5 раз больше и выделение тепла весьма существенно, что обусловливает необходимость наличия большого радиатора или вентилятора.

А теперь немного теории. Надежность изделия зависит от надежности каждого входящего элемента и количества этих элементов. Кроме того, повышение температуры на 10 градусов снижает надежность (в литературе приводятся различные цифры, вплоть до уменьшения срока службы в 2 раза).

Если принять надежность одного элемента равной 0,99, то суммарная надежность трех элементов составит: 0,99х0,99х0,99=0,97 (т.е. вероятность отказа 3%), а при наличии 10 элементов этот показатель будет равен 0,90 (т.е. вероятность отказа 10%).

Конечно, современные элементы имеют надежность выше 0,99, но тенденция снижения надежности при увеличении количества элементов весьма показательна.

Можно возразить, что при наличии большого количества элементов наши телевизоры, компьютеры, стиральные машины нормально работают годами. Но не стоит забывать, что бытовая техника работает далеко не полные сутки, а стабилизатор, не выключаясь, должен работать постоянно.

Практика эксплуатации классических стабилизаторов показывает, что они могут работать 10 лет и более. По инверторным моделям такой статистики пока просто нет.
Мы знаем, что любая, даже самая качественная, техника порой требует ремонта. И потребителю небезразлично, насколько легко или сложно будет этот ремонт осуществить.

В течение гарантийного периода и при наличии доступной сервисной службы ремонт будет сделан по крайней мере бесплатно, хотя сроки, скорее всего, будут зависеть от сложности ремонта. А в иных случаях могут возникнуть проблемы, связанные с ремонтопригодностью изделия.

Ремонтопригодность стабилизаторов определяется несколькими параметрами.

Это плотность монтажа, легкость или сложность доступа к элементам. Это необходимость наличия того или иного оборудования для демонтажа и монтажа ремонтируемого изделия, наличия приборов и стендов для его наладки и тестирования. Это доступность элементной базы в случае необходимости замены неисправных деталей. И, конечно же, требования к квалификации ремонтного персонала.

Классические релейные стабилизаторы имеют низкую плотность монтажа и их элементная база не предполагает редких и дефицитных микросхем. Используемые приборы просты, а в качестве стенда обычно можно просто использовать ЛАТР. Поэтому требования к квалификации ремонтного персонала не особенно высоки, можно сказать, что достаточна квалификация на уровне гаражного радиолюбителя. Понятно, что при таких условиях ремонт не будет большой проблемой для потребителя.

С инверторными стабилизаторами картина совершенно иная. Компоновка здесь плотная, и основная масса элементов – это SMD, специализированные микросхемы. Для монтажа и демонтажа SMD потребуется приобрести специальное оборудование, а замена таких микросхем невозможна без хорошей паяльной станции. Кроме того, сами эти элементы не всегда можно будет легко приобрести, а в небольших населенных пунктах их покупка будет практически нереальна. Из оборудования обязателен осцилограф с приличной полосой пропускания. Понятно, что квалификация персонала должна быть не ниже инженера. И скорее всего придется обращаться к производителю.

На какие характеристики нужно смотреть при выборе стабилизатора напряжения

Тип. Стабилизаторы напряжения, в зависимости от основных принципов работы, можно разделить на несколько типов:

• релейные — одни из самых доступных устройств на рынке, которые небольшую точность выходного напряжения компенсируют высокой скоростью работы и широким диапазоном напряжений;
• электромеханические — более точные, но не такие быстрые и адаптивные, как релейные аналоги;
• гибридные (комбинированные) — эти стабилизаторы напряжения сочетают достоинства релейных и электромеханических устройств;
• электродинамические — следующий этап эволюции электромеханических стабилизаторов: точные, надёжные и дорогие;
• электронные — тоже далеко не самые дешёвые, но однозначно одни из самых удобных, точных и быстрых стабилизаторов;
• инверторные — стабилизаторы, которые считаются наиболее современными и отличаются широким диапазоном рабочих напряжений, малыми погрешностями и очень низкими задержками в работе — за счёт, разумеется, высокой цены.

Фазность. Как правило, в городских квартирах используется однофазная электрическая разводка, а вот для питания частных домов и промышленного оборудования нередко применяют трёхфазную, которая позволяет использовать напряжение не 220, а 380 вольт. Стабилизатор с неподходящей фазностью просто не будет работать, так что этот момент обязательно нужно иметь в виду при выборе.

Мощность. Едва ли не самый важный параметр при выборе стабилизатора напряжения. Если его мощности не хватит для обслуживания всех потребителей, то стабилизатор откажет. Соответственно, потребляемая мощность должна соответствовать возможностям прибора (плюс желательно добавить ещё 20-30% — на всякий случай).

Важный аспект: мощность может быть не только активной, но и реактивной. Высокий пусковой ток, который отличает устройства с электродвигателями, типа пылесосов и электромясорубок, может вывести стабилизатор из строя. Для таких реактивных потребителей в расчёт стоит брать не только активную мощность, измеряемую в ваттах, но и полную мощность — в вольт-амперах. Чтобы вычислить последнюю, необходимо активную мощность разделить на специальный коэффициент, указанный в паспорте устройства (для простоты его можно принять равным 0,7 или 0,8).

Точность стабилизации. Высокая точность стабилизации означает, что стабилизатор будет выдавать напряжение, как можно более близкое к эталонным 220 В. Для устройств разных типов точность может колебаться в пределах 2-10%.

Скорость стабилизации. Обычно она составляет от 5 до 20 мс — в зависимости от типа и особенностей конкретного устройства. Разумеется, чем быстрее стабилизатор будет реагировать на скачки напряжения, тем лучше.

Рабочий и предельный диапазон напряжений. Возможности стабилизаторов не безграничны: они способны привести в норму только напряжение определённых уровней

Причём предельные, пиковые значения аппараты выдерживают совсем недолго, поэтому обращать внимание стоит именно на диапазон рабочих напряжений, с которыми стабилизатору будет справляться легче

Индикация. Желательно, чтобы стабилизатор был оснащён ЖК-дисплеем, который будет передавать показания вольтметра (по возможности — не только на выходе, но и на входе). Однако в самых простых моделях вместо экранов используют светодиодную индикацию. Это не так информативно, зато дёшево и надёжно.

Установка. Стабилизаторы могут размещаться на полу, на стене или устанавливаться в специальные стойки.

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току. после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):

Требования и рекомендации к подключению стабилизатора напряжения своими руками:

1. Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
2. Дополнительно защитите изделие автоматическим выключателем и УЗО. что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
3. Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
4. Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
5. Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
6. Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники .
7. Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
8. После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
9. Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
10. Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.

Как правильно осуществить монтаж

Лучшие стабилизаторы напряжения до 1 кВт

Характерными особенностями автотрансформаторов малой мощности являются: возможность подключения до 4 потребителей и сравнительно невысокая стоимость.

Штиль IS 1000 – с самой высокой скоростью срабатывания

5.0

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Настенный прибор с двойным преобразованием, обеспечивающий высочайшую скорость срабатывания и отличное качество стабилизации напряжения. Особенностью данной модели является широкий диапазон входных напряжений.

Надежность стабилизатора обеспечивает интеллектуальная системой защиты от основных проблем: перегрузок, превышения пикового напряжения, высокочастотных помех.

Достоинства:

• Высокая скорость срабатывания;
• Широкий диапазон входных напряжений;
• Активное охлаждение;
• Гарантированное выходное напряжение;
• Компактные размеры.

Недостатки:

• Короткий шнур питания;
• Немаленькая цена – 11 тысяч рублей.

Штиль IS 1000 – идеальное решение для защиты дорогостоящей и капризной бытовой техники.

Rucelf Котел 600 – лучшая модель для защиты отопительного котла

4.9

★★★★★
оценка редакции

96%
покупателей рекомендуют этот товар

Смотрите обзор

Котел 600 – компактный релейный стабилизатор с микроконтроллерным управлением от отечественного производителя.

Помимо качественной стабилизации напряжения в рамках заявленных параметров, начинка прибора обеспечивает надежную защиту от импульсных перенапряжений, короткого замыкания, перегрева и молнии.

Достоинства:

• Невысокая стоимость – 2700 рублей;
• Качественная сборка;
• Компактные размеры;
• Хорошая устойчивость к частым перепадам напряжения;
• Двойной запас по току;
• Низкое энергопотребление в режиме ожидания (2 Вт).

Недостатки:

• Небольшой шум при переключении релейного блока.
• Короткий шнур питания.

Отличная и недорогая модель для защиты газовых котлов.

ЭРА СНПТ 1000Ц – доступный бытовой стабилизатор

4.8

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Недорогой релейный аппарат, способный работать в широком диапазоне входных напряжений. Модель имеет достаточное количество ступеней для обеспечения минимальных колебаний напряжения на выходе.

При этом точность его поддержания находится на уровне самых современных аналогов. Защита стандартная для устройств такого класса: от перенапряжения, перегрева, ВЧ-помех.

Достоинства:

• Цена всего 2000 рублей;
• Малый вес;
• Широкий диапазон входного напряжения;
• Высокая точность выходного напряжения;
• Синусоида без искажений.

Недостатки:

Конструктивный недостаток кнопки задержки включения.

Хорошая модель для защиты игрового ПК или любого другого не слишком мощного прибора, чувствительного к перепадам напряжения.

Powercom TCA 2000 – надежный аппарат для мультимедийной техники

4.9

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

Смотрите обзор

Компактный, надежный и легкий релейный стабилизатор с защитой от короткого замыкания, перегрузок по току и напряжению, импульсного перенапряжения.

Исполнение напольное. Прибор рассчитан на подключение до четырех устройств суммарной мощностью до 1 кВт.

Достоинства:

• Широкий диапазон входных рабочих напряжений;
• Хорошее качество сборки;
• Стабильность работы;
• Компактные размеры;
• Небольшая стоимость – до 1800 рублей.

Недостатки:

Громкий звук релейного переключения.

Хорошая модель для защиты компьютерной техники, а также аудио- и видеосистем, установленных группой.

SVEN VR-L 1000 – ультрабюджетный стабилизатор на два устройства

4.8

★★★★★
оценка редакции

86%
покупателей рекомендуют этот товар

Один из самых компактных и легких релейных стабилизаторов напряжения, пользующийся заслуженной популярностью наших соотечественников – в основном благодаря невысокой стоимости и широкому диапазону входных напряжений.

Несмотря на бюджетную стоимость, в приборе грамотно реализована система защиты: от перенапряжения, ВЧ-помех, короткого замыкания, перегрева.

Достоинства:

• Широкий диапазон входных рабочих напряжений;
• Качественная сборка;
• Компактные размеры;
• Хороший набор защит;
• Цена чуть больше тысячи.

Недостатки:

• Невысокая мощность;
• Несъемный сетевой кабель.

Отличная модель для защиты роутера и ресивера – больше к этому стабилизатору все равно ничего не подключить.

Шаг №5 — На сколько сильно падает напряжение?

На предыдущих 4х шагах мы выяснили, что для дома требуется стабилизатор с плавной и точной регулировкой (под это подходят электромеханические/гибридные или тиристорные аппараты). Узнали, что при однофазной сети нужен однофазный стабилизатор, а при трехфазной — один трехфазный или три однофазных (в каких случаях и какой, указано на Шаге №2). На Шаге №3 определились, нужен ли нам морозостойкий прибор или он будет стоять внутри дома, в отапливаемом помещении. И на Шаге №4 высчитали, необходимую мощность прибора.

И вот мы подошли к тому маленькому, но очень важному моменту, о котором забывают 80% людей при выборе стабилизатора. В теории всё просто — посмотрел цифру на вводном автомате, умножил на 220В и вот такой мощности нужен стабилизатор

Но почему-то забывают, что при падении напряжения (когда в розетке не 220В, а уже 170В, 140В и ниже) мощность, которую может выдавать любой стабилизатор тоже падает. И вместо заявленных 10 кВт (киловатт) он выдает уже 8 или 7 кВт. Тем самым, если домашняя сеть нагружена по полной (одновременно включены и работают электроприборы общей мощностью 10 кВт), то стабилизатор будет не в состоянии обеспечить их данной мощностью и, во избежания перегрева и выхода из строя, будет срабатывать защита, которая отключит и стабилизатор и все электроприборы в доме

В теории всё просто — посмотрел цифру на вводном автомате, умножил на 220В и вот такой мощности нужен стабилизатор. Но почему-то забывают, что при падении напряжения (когда в розетке не 220В, а уже 170В, 140В и ниже) мощность, которую может выдавать любой стабилизатор тоже падает. И вместо заявленных 10 кВт (киловатт) он выдает уже 8 или 7 кВт. Тем самым, если домашняя сеть нагружена по полной (одновременно включены и работают электроприборы общей мощностью 10 кВт), то стабилизатор будет не в состоянии обеспечить их данной мощностью и, во избежания перегрева и выхода из строя, будет срабатывать защита, которая отключит и стабилизатор и все электроприборы в доме.

Зависимость выдаваемой мощности стабилизатора от падения напряжения в электросети.

Как видим с графика выше, при падении напряжения до 170В, стабилизатор сможет выдать максимум 85% от своей мощности. Если брать для примера, аппарат на 10 кВт, то получаем:
10 * 85 / 100 = всего 8,5 кВт
при напряжении в 140В имеем 65% от мощности:
10 * 65 / 100 = всего 6,5 кВт
если же у нас просадки доходят до 110В, то на выходе можно рассчитывать только на 40% мощности, а это:
10 * 40 / 100 = всего 4 кВт

Именно по этой причине все электрики в один голос советуют брать стабилизатор напряжения с запасом по мощности минимум на 30%.

Ситуация с повышенным напряжением встречается не так часто, но запас по мощности нужно брать и в этом случае:

Зависимость выдаваемой мощности стабилизатора при повышенном напряжении.

Уже при 255В стабилизатор начинает терять в мощности, а при 275В способен выдать только 80% от заявленных значений. При 280В идет защитное отключение.

Пятое правило:

При пониженном или повышенном напряжении падает мощность любого стабилизаторов. Поэтому всегда нужно брать стабилизатор «с запасом» по мощности (как минимум, на 30%).

Выбор стабилизатора напряжения по критерию мощности

Мощность представляет собой главный параметр устройства по сглаживанию перепадов напряжения в электросети. На основании нее и отдается предпочтение тому или иному стабилизатору. Абсолютно ясно, что мощность приспособления по стабилизации должна оказаться чуть выше, чем объединенный показатель мощности всех пользователей, подключенных к электрической сети. Поэтому, прежде чем остановить свой выбор на конкретной модели стабилизатора, необходимо вычислить общую расходуемую мощность всей электротехники, которую будет нужно оградить от перенапряжения.

Необходимо принимать в расчет то, что расходуемая мощность делится на реактивную и активную, которые образуют общую расходуемую мощность устройства, работающего на электричестве. Как правило, на бытовой технике прописывается активная расходуемая мощность (в ваттах)

Однако принимая во внимание разновидность нагрузки нужно иметь в виду и реактивную разновидность рассматриваемой характеристики. Таким образом, при вычислении показателя мощности приспособления по выравниванию перепадов напряжения, следует брать в расчет общую расходуемую мощность, измеряемую в вольт-амперах

Активная нагрузка напрямую трансформируется в иные разновидности энергии – термическую или световую. В качестве примера можно привести отопительные приборы, утюги. Причем если приспособление обладает расходуемой мощностью в 1 000 Вт, то для его ограждения от перепадов напряжения хватит и устройства в 1 000 ватт-ампер.

Реактивная нагрузка присутствует в оборудовании с электрическими двигателями и в разных электроприборах. В устройствах с крутящимися составными частями речь идет об индуктивном давлении, а в электронных приборах – об емкостной. На подобной технике, помимо расходуемой активной мощности, измеряемой в Вт, как правило, прописывается еще одна характеристика – множитель cos. Он позволяет без проблем определить суммарную расходуемую мощность.

Большое значение при подборе устройства для защиты от скачков напряжения имеет то обстоятельство, что у отдельного оборудования пусковое электричество в несколько раз больше стандартного. К таким агрегатам можно отнести технические приспособления с асинхронными моторами (холодильные установки, помпы). Для обеспечения их полноценной работы необходимо приспособление с мощностью вдвое или даже втрое больше расходуемой.

Помимо прочего сами производители советуют применять устройства для выравнивания напряжения с резервом мощности, составляющим двадцать – тридцать процентов.

На видео: Расчет мощности стабилизатора напряжения
