Как пользоваться механическим штангенциркулем?

Разновидности

При выборе конкретного типа измерительного устройства логично учесть его стоимость и собственные потребности. В продаже есть три основных типа штангенциркулей.

Наиболее простые и дешёвые модели – нониусные. Имеют 2 шкалы, одна из них нанесена на рамку, как в описанной выше конструкции. Чтобы определить линейный размер, нужно зафиксировать губки в нужном положении (они должны сжимать измеряемую деталь или плотно прилегать ко внутренним краям отверстия, канавки, паза), после чего снять измерения. Деление на штанге, которое оказалось левее нулевой позиции нониуса, показывает, сколько миллиметров составляет измеряемая длина. Чтобы определить дробную часть, нужно умножить порядковый номер первой совпавшей с главной шкалой риски на нониусе на цену его деления. Затем первое и второе значения сложить.

Чтобы не выполнять такую операцию при каждом замере, вы можете купить штангенциркуль с циферблатом. Он позволит вам увидеть значение сразу, по положению стрелки на часовой шкале. Две описанных модификации относятся к механическим. Обе отличаются долговечностью и достаточно высокой точностью. Время от времени нужно проверять, совпадает ли ноль нониуса (или стрелка циферблата) с нулём штанги при закрытых губках. Если нет – прибор не откалиброван.

Кроме этих разновидностей есть третий тип – электронные штангенциркули. За отсчет расстояния между губками отвечает специальный компьютер с датчиком, имеющим фиксированный дискретный шаг (обычно 0.01). Эти модели точнее, их калибровка выполняется одним нажатием кнопки сброса электронной шкалы на ноль. Но они стоят дороже, а срок их службы меньше. Они требуют периодической замены аккумулятора.

Есть несколько более частных случаев конструкции прибора, которые вы можете рассмотреть, если у вас есть специализированные задачи по замерам и разметке. Например, модели с удлинёнными губками для измерения внутренних труднодоступных участков или для определения межосевых расстояний.

Как выбрать электронный штангенциркуль

Чтобы подобрать лучший инструмент, не стоит полагаться только на рейтинги и рекомендации консультантов. Нужно самостоятельно владеть базовыми знаниями, которые помогут разобраться с основными параметрами цифровых штангенциркулей.

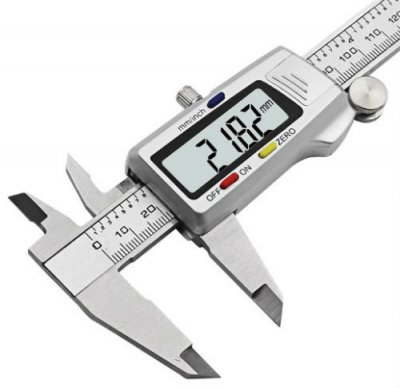

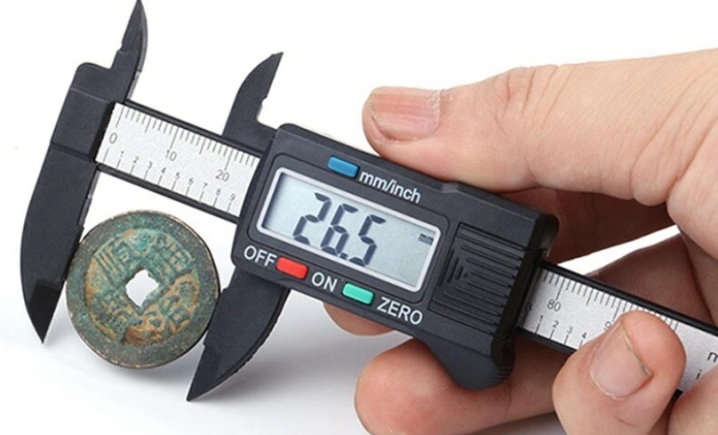

Результат замера у цифрового штангенциркуля выводится на электронное табло

Основные разновидности

Электронный измерительный инструмент считается лучшим по сравнению с механическими штангенциркулями из-за скорости работы и простоты пользования. Человеку не приходится присматриваться к разметке, что особо проблематично людям с плохим зрением. Данные выводятся в виде цифр на электронный дисплей.

Важно! Электронный измерительный инструмент можно подключать к компьютеру для переноса данных или распечатки их через принтер.

Электронные штангенциркули разделяются на несколько видов, каждый из которых отличается исполнением и областью применения:

1. ТИП 1 и 2. Цифровой инструмент этой группы предназначен для выполнения наружных и внутренних замеров. По конструкции штангенциркули бывают одно- и двухсторонние. У них может присутствовать или отсутствовать глубиномер.
2. ТИП 3. Электронные модели этой группы способны делать замеры большого диапазона.
3. Разметочные. Простейший вид штангенциркулей, которые используют для разметки заготовок.
4. Специальные. Электронными штангенциркулями этой группы замеряют наружные и внутренние канавки, уступы и другие сложные элементы.

Осуществляя выбор лучшего цифрового устройства, в первую очередь задумываются о задачах, которые собираются решать с помощью инструмента. Отсюда определяются, какими характеристиками должен обладать цифровой инструмент. Основными из них являются:

• диапазон замера;
• размер погрешности;
• цена деления;
• в каких условиях способен работать цифровой прибор: влажность, диапазон температур.

Если осуществлять выбор электронного устройства для пользования в быту, то диапазона измерений хватит от 0-125 до 0-150 мм. При этом цены деления хватит 0,01 мм. Для профессионального пользования требования будут выше. Диапазон измерений от 300 мм. Цена деления – 0,01, 0,02, 0,05 и 0,1 мм.

Качество исполнения

Штангенциркуль является измерительным высокоточным инструментом. Для него важна точность замера, которая часто зависит от качества исполнения электронного устройства. При покупке нужно тщательно провести осмотр

Внимание обращают на следующие нюансы:

1. Внешний вид. Цифровая модель должна соответствовать фотографии на упаковке, а также изображению, которое производитель размещает на официальном сайте. Номер на корпусе должен означать страну-изготовителя.
2. Исполнение подвижной рамки. Элемент должен свободно и плавно перемещаться по линейке. Лучшей считается рамка из нержавейки или сплавов цветных металлов.
3. Губки. Именно этот элемент во многом отвечает за точность замера. На губках должна быть идеальная шлифовка поверхности, отсутствие зазубрин, люфта и других дефектов. В сомкнутом состоянии между губками не должен оставаться зазор, а на электронном дисплее высвечиваться значение 0.
4. Точность. Параметр должен соответствовать указанным производителем характеристикам. Для этого проводят контрольный замер детали с известными точными размерами.
5. Комплектность. С цифровым штангенциркулем должен идти технический паспорт, в котором стоит отметка о гарантии, поверке, инструкция. Плюсом будет, если производитель предусмотрел чехол, батарейки.

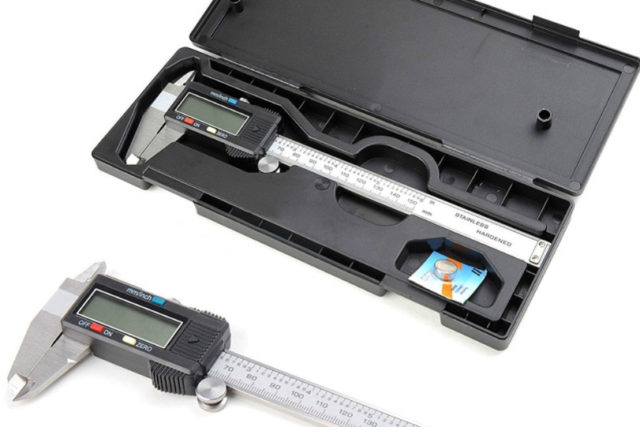

Кейс обеспечивает хорошую сохранность электронного устройства

Если, осуществляя выбор штангенциркуля, при осмотре обнаружили большие несоответствия, от такой цифровой модели лучше отказаться.

Дополнительные функции

Производитель наделяет свои электронные устройства дополнительными функциями. Они направлены на упрощение работы, делают цифровой инструмент лучшим среди конкурентов.

К дополнительным функциям относятся:

1. Автоматическое включение цифрового прибора при перемещении губок и самостоятельное отключение в случае его неиспользования. Функция ускоряет рабочий процесс за счет отсутствия необходимости выполнять лишние действия. Автоматическое отключение экономит заряд батареек.
2. Функция переключения единиц измерения позволяет выводить на электронный экран результат в дюймах и миллиметрах.
3. Функция переключения относительный/абсолютный режим позволяет выставить в требуемой точке 0 и отсюда продолжать делать замер.
4. Функция MODE. При запуске цифровой инструмент переходит в режим быстрой работы, предоставляется возможность выполнять замеры минимального или максимального значения.

Дополнительной функцией считается вывод данных на компьютер. Некоторые дешевые цифровые модели лишены этого приоритета.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

1. Выдвинуть планку путем перемещения подвижной рамки
2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

https://youtube.com/watch?v=5tnYqpZPEv8%3F

Сфера применения

Сферу применения всех штангенциркулей, включая цифровые модели, очень сложно четко ограничить. Это действительно универсальный измерительный прибор, востребованный во множестве отраслях.

Штангенциркуль необходим везде, где есть потребность проводить высокоточные измерения внутренних и внешних диаметров, расстояний между двумя деталями, глубины отверстий и высоты выступов.

Электронные штангенциркули широко применяют на инструментальных производствах, в машиностроении, в сфере строительства и ремонта, в токарном деле, в цехах и мастерских разной направленности. И это вовсе не значит, что область использования электронных штангенциркулей ограничивается профессиональной сферой. Цифровой штангенциркуль намного проще в эксплуатации по сравнению с механическими приборами. Измерения этим современным инструментом сможет провести любой мастер, минимально знакомый с принципом работы штангенциркуля. Нет необходимости самостоятельно осуществлять расчеты – данные измерений выводятся на дисплей. По этой причине электронные штангенциркули активно применяют в быту при выполнении мелких ремонтных работ, в домашних «любительских» мастерских и гаражах.

Практически все электронные штангенциркули оснащены защитой от пыли и влаги, поэтому их можно применять в сложных производственных условиях. Есть диэлектрические модели, предназначенные для электромонтажных работ. В предложении производителей можно даже встретить специальные штангенциркули для левшей.

Обзор простых моделей

Среди механических моделей выделяют 4 основных вида: ШЦ-1, 2, 3 и ШЦК. Самым простым штангенциркулем является ШЦ-1. Модель очень распространенная, обладает шкалой нониуса с классом точности 0,1 мм, хотя можно найти и другие виды делений.

Вариант ШЦ-2 отличается от первого дополнительной рамкой, которая включает в себя ограничительный винт и механизм для регулировок, в дополнение есть губки. Нижняя часть дает возможность узнать внешние и внутренние размеры при помощи разных поверхностей. Разница показателей видна сразу на корпусе, что позволяет проводить измерения с высокой точностью. Верхние губы заточены, используются для двух целей:

• проведение разметки,
• измерения глубины тонких деталей.

Модель ШЦ-3 аналогична конструктивно с ШЦ-2, но есть верхняя пара губок для замеров и разметки. Такой прибор довольно длинный, поэтому позволяет замерить большие детали.

ШЦК-1 представляет собой механическое устройство, у которого есть круговая цифровая шкала. Это лучший штангенциркуль из простых видов, поскольку дает максимальную точность измерений. Для движения рамки используется реечная передача, которая приводится в движение колесом рукоятки. На головке есть винт для фиксации положения. К недостаткам относится необходимость постоянно держать прибор в чистоте, чтобы реечный механизм не выходил из строя.

ШЦЦ-1 — простое устройство с цифровым дисплеем. При помощи него намного облегчается работа по отсчету, класс точности максимально высок, составляет 0,01 мм. На дисплее есть кнопки для управления и выбора режимов, располагается источник автономного питания.

Особенности и назначение

Штангенциркуль позволяет более точно определить наружный и внутренний диаметр зазоров и отверстий, длину и глубину деталей в различных проекциях. Штангенциркуль специального назначения также позволяет замерить расстояние в пазах, отверстиях малого диаметра, расстояние в проточенной определённым образом детали, расстояние между осями, толщину стенок трубы и т. д.

В простейшем варианте основная часть состоит из неподвижной основы с левой губкой. Правая перемещается вместе с подвижной направляющей – штангой, и соединена с ней жёстко. Эта пара губок служит для внешних замеров. Вторая пара обладает развёрнутыми на 180 градусов резцами и движется аналогично первой паре, служит для измерения внутренних диаметров и расстояний. На штанге располагается вторая шкала, помогающая более точно измерить искомое расстояние. В конце линейки располагается замеритель глубины, позволяющий считать расстояние для глубины отверстий. Для фиксации снятых с детали или отверстия показаний, чтобы не сдвинулась штанга, предусмотрен удерживающий винт с рукояткой.

Датчик поворота валика, прокатывающегося по штанге, размещён внутри – по нему он считает, на какое расстояние продвинулась подвижная часть, и ориентируется по основной шкале.

Точность цифрового штангенциркуля – до 0,01 мм, что приближает его к аналоговому микрометру. Механический микрометр также имеет точность до 10 мкм, но у того диапазон замеров ограничен 2,5-10 см, а у штангенциркуля это предельное расстояние значительно больше – 15-130 см. Электронный штангенциркуль – по сути, простейший микрокомпьютер, обладающий процессором, АЦП, оперативной памятью.

Если к чисто механическому (аналоговому) штангенциркулю не предъявляется особых требований по погрешности («сколько увидел – столько и отметил»), то у цифрового, согласно ГОСТу и международным стандартам, погрешность не должна быть больше 10% от цены деления.

Сфера применения штангенциркуля – металлообрабатывающее производство, автопром и автосервис, ремонт всевозможной техники и изделий, строительство.

Топ-5 лучших электронных штангенциркулей

К выбору цифровых устройств нужно подходить с особой тщательностью. Стоят они недешево по сравнению с механическими аналогами. Для домашнего пользования не всегда разумно переплачивать за брендовую продукцию. Можно присмотреться, что предлагают китайцы.

XINGWEIANG XWQ-K150

Открывает рейтинг цифровых штангенциркулей бюджетная модель для домашнего пользования. Стоимость около 250 рублей объясняется использованием материалом изготовления пластика. Электронный дисплей размером 40х15 мм отчетливо отображает цифры. Точность измерений достигает 0,1 мм.

По отзывам от частого пользования пластик модели расшатывается, появляется люфт

TONGFENGLH FEN056

Еще одна лучшая бюджетная модель обойдется в 190 рублей. Выполнена она из пластика. Класс точности 0,2 мм. Ход механизма плавный. На цифровом дисплее имеется кнопка обнуления данных, а также переключение единиц измерения.

В комплекте с устройством не предусмотрены чехол и батарейки

HILDA VERNIER CALIPERS

Лучший бюджетный цифровой прибор обладает автоматическим обнулением показателей. Рабочий диапазон 0-150 мм. Точность замера составляет 0,2 мм. Корпус выполнен из пластика, но качественного. Имеется блокировка винта и автоматическое включение.

Средняя стоимость цифрового прибора 270 рублей

QSTEXPRESS QST-008

Один из лучших инструментов для домашнего пользования стоит около 250 рублей. Рабочий диапазон 0-150 мм. Цифровой дисплей включается автоматически при движении губки. Штангенциркуль обладает классом точности 0,1 мм, имеет погрешность не более 0,2 мм.

Штангенциркуль изготовлен из пластика, продается без чехла

JIGONG JIGO-150

Лучшая цифровая модель от китайских производителей выполнена из нержавейки. Минусом считается отсутствие инструкции на русском языке. Работает от батарейки AG13, которая поставляется в запасе. Электронный инструмент обладает классом точности 0,01 мм. Погрешность не превышает 0,01 мм.

Средняя стоимость JIGONG JIGO-150 800 рублей, что зависит от заказа с чехлом или без него

Лучшие дорогие электронные модели

Когда требуются точные замеры, предпочтение отдают дорогому инструменту. Здесь уже пластик не применяют. Корпус выполнен из нержавейки, титана или алюминиевого сплава.

Yato

Проводить обзор электронного штангенциркуля нужно с того, что он является рекордсменом продаж. Цифровой прибор способен похвастаться точностью замера до 25 микрон. Скорость замера 1,5 миллисекунды.

Польский производитель дает гарантию на модель 6 месяцев

Fit Digital Caliper

Лучшее электронное устройство востребовано для замера мелких деталей, хотя, имеет рабочий ход 150 мм. Высокая точность составляет 10 мкм. Скорость замера высокая, составляет 1,5 миллисекунды.

Электронное устройство канадского бренда продается в пластиковом кейсе

IP67 Filetta серии 907

Многофункциональный и дорогой прибор со степенью защиты IP67 позволяет производить замеры под водой. Однако длительность погружения не должна превышать 20 минут.

Даже при условии выполнения замера под водой цифровой прибор показывает высокую точность

Лучшие модели дешевой ценовой категории

В эту группу вошли модели, которые одинаково хороши для применения дома и на производстве. Однако они выполнены из бюджетного материала, что существенно отражается на коротком сроке эксплуатации.

Vastar Vernier Caliper

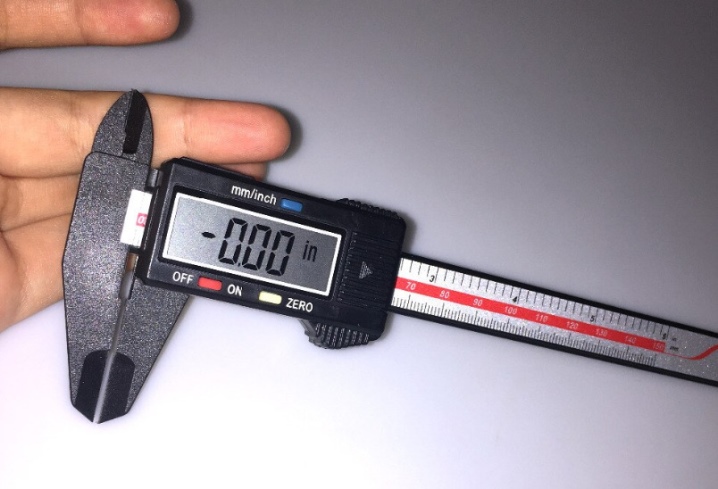

Модель выполнена из пластика. Отличается инструмент невысокой точностью. Подходит для выполнения грубых замеров. Погрешность достигает 0,2 мм. Поставляется без чехла и батарейки

На суппорте модели нет стопорного винта

Protomer PTHT453

Материал изготовления корпуса – углеродистое волокно. Точность невысокая, до 0,1 мм. Считывание показаний облегчают крупные черные цифры на белом фоне. На суппорте нет стопорного винта.

Продается без футляра и батарейки

Xingweiqiang XWN-G150

Инструмент считается умеренной точности. Применяется мастерами в сфере деревообработки. Линейка сделана из нержавейки, а все остальное пластиковое. На суппорте расположен направляющий ролик, имеется стопорный винт.

Несмотря на бюджетную стоимость, электронный прибор продается в кейсе

Устройство

Если взглянуть на фото штангенциркуля, то станет очевидным, что основные элементы устройства типичны для любого его вида:

• Линейка – штанга
• Губки для измерения внешней и внутренней части детали
• Глубиномер – дополнительная опция позволяет измерить глубину отверстий и пазов
• Нониус – дополнительная подвижная шкала, позволяющая измерить с точностью до десятых долей миллиметра (до 0,05 мм, большая точность уже не имеет смысла, так как человеческий глаз не разберет результат замера)
• Винт для фиксации замера

Длина штанги прибора 15 см, но есть и специфичные модели с более длинной линейкой.

Лучшие штангенциркули длиной 250 мм

Измерители длиной 250 мм, как и модели меньшей длины, будут не лишними в любом доме. И без них точно не обойтись на различных производствах и для людей, занимающихся строительными, ремонтными и отделочными работами. В данной категории есть модели различных модификаций.

Griff D162141

Качественная, классическая модель среднего размера Griff D162141 не имеет каких-то дополнительных современных опций в виде цифрового дисплея. Нет и интегрированного глубиномера. Это просто отличный измерительный прибор, который прослужит долгие годы. Он с лёгкостью проходит необходимые поверки, так как внесён в Госреестр.

Достоинства

• Отличная верность измерений;
• Долговечность использования;
• Сертифицированность в Госреестре;
• Удобный для транспортировки.

Недостатки

Высокая стоимость.

Многие промышленные предприятия стремятся закупать для своих цехов именно эту модель. Для профессионалов не важны модные навороты.

Shan 123663

Один из лучших штангенциркулей с глубокомером и цифровым дисплеем. С его помощью легко проводить самые разные наружные и внутренние замеры уступов, глубину отверстий. Экран измерителя отличается особенно высокой контрастностью, что делает его легко читаемым. Предусмотрены две системы измерений – метрическая и дюймовая. В комплекте идёт футляр хорошей прочности.

Достоинства

• Надёжность и долговечность;
• Высокая верность показаний;
• Чёткий дисплей;
• Удобный футляр.

Недостатки

Очень высокая цена.

Устройство Shan 123663 действительно стоит дорого. Но все, кто с ним работают, отмечают, что как только его берут в руки и приступают к замерам, становится ясно, почему он такой дорогой. Плюс предусмотрены измерения в дюймах. Это бывает просто необходимо при работе с импортными станками, на которых производятся детали по замерам.

Конструктивные особенности

Устройство штангенциркуля представлено тремя видами отдельных измерительных устройств, которые имеют общий класс точности и единые пределы измерения.

Их результаты отображаются на общей шкале штанги и нониуса.

Составные части штангенциркуля

Конструктивно механизм состоит из:

• базового элемента — штанги;
• подвижной части — рамки с дополнительными устройствами.

Штанга

Все детали размещаются на ней. Она выполнена плоской металлической рейкой с неподвижными губками и шкалой миллиметровых делений.

Рамка

Составная конструкция с внутренними пазами — подвижная рамка перемещается по штанге. Она имеет собственные губки, шкалу нониуса и стопорный механизм.

Узел фиксации состоит из винта регулировки усилия с подпружиненной пластиной, создающей равномерное прижатие при передвижениях рамки по всей длине штанги.

Рабочие кромки губок рамок и штанги имеют угловую заточку. Для выполнения внешних замеров она создана с ограничительными упорами, а внутренних — по всей длине рабочей кромки.

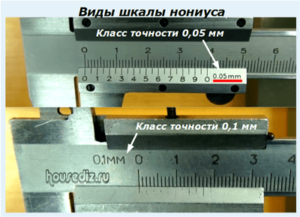

Измерительные шкалы

Отсчет длины измеряемой детали в мм снимают по шкале штанги, а последующее уточнение их долей выполняют по нониусу. Его класс точности в мм бывает:

• 0,02;
• 0,05;
• 0,1.

Шкала нониуса может наноситься непосредственно на корпусе подвижной рамки, как показано на нижнем фото, или крепиться винтами для выполнения точной калибровки инструмента — верхний снимок.

Как работают шкалы нониуса и штанги

Разберем на примере штангенциркуля с классом точности 0,1.

Цена одного деления штанги, расположенная сверху, составляет ровно 1,0 мм, а у нониуса — 1,9. Поэтому десять нижних его делений занимают 19 мм.

При всех замерах в качестве указателя размера измеряемой детали используется положение нуля шкалы нониуса, установленное напротив верхних делений. На представленном рисунке он расположен в начале отсчета штанги и указывает на 0 мм длины.

Во время измерения подвижная рамка перемещается по штанге, удаляясь от начала шкалы, и фиксируется в определённом положении, например, как показано на рисунке ниже.

Ноль шкалы нониуса прошел два миллиметра по штанге. Он указывает на целую часть измеряемого числа — 2,0 мм. Из всех остальных девяти меток подвижной рамки ближе всех подошла к верхним калиброванным делениям четвертая. Она и показывает величину дробной части — 0,4 мм.

Остается только их сложить: 2,0+0,4=2,4 мм. Получили результат измерения штангенциркуля в своем классе точности.

ТОП-5 штангенциркулей, которые продаются в магазинах

DEKO GJ61 150 мм

Бюджетная модель, которая привлекает большинство пользователей своей ценой и неплохой точностью. Корпус изготавливается из пластмассы. Способ индикации – цифровой, присутствует перевод в дюймы.

Инструмент не предназначен для проведения сложных строительных или технических работ. Поэтому покупать его стоит для домашнего пользования. Измерительные губки также выполнены из пластмассы.

Имеет оценку – 4.5 баллов на Я.Маркете.

DEKO GJ61 150 мм

Достоинства:

• Цифровая индикация;
• Низкая цена;
• Хороший вариант для дома;
• Соответствует заявленным характеристикам.

Недостатки:

ZiPOWER PM4264 150 мм

Хороший вариант для тех, кто не хочет приобретать дешевое устройство с цифровой индикацией, а больше отдает предпочтение стандартному инструменту. Корпус выполнен из прочной стали, а точность доходит до 0.02 мм, что позволяет использовать штангенциркуль, как для дома, так и при выполнении несложных технических работ.

Большинству покупателей этот прибор нравится из-за своей стоимости, которая составляет 500 рублей. Ничего не люфтит, а обработка корпуса выполнена на хорошем уровне. Поэтому ничто не мешает движению нониуса.

ZiPOWER PM4264 150 мм

Достоинства:

• Точность;
• Хорошее деление;
• Люфты отсутствуют;
• Качественное исполнение.

Недостатки:

ADA instrumentsMechanic 150 Pro 150 мм

Стальной инструмент, который предназначен для проведения наружных и внутренних замеров. Цена деления – 0.01 мм. Погрешность – 30 мкм. При выполнении работ в солнечный день цифры так же хорошо отображаются, как и обычно.

Дисплей включается автоматически, как только вспомогательная рамка будет смещена с исходной позиции. Работает от батареи SR44. В комплектации присутствует кейс и дополнительные батарейки.

Средняя стоимость – 1990 руб.

НADA instrumentsMechanic 150 Pro 150 мм

Достоинства:

• Не выскальзывает из рук;
• Хорошее качество;
• Приятный дисплей;
• Подойдет для выполнения сложных работ;
• Корпус выдерживает падения с высоты полметра.

Недостатки:

• При работе с глубиномером имеется маленький люфт;
• Отсутствует лазерная гравировка, поэтому цифры быстро стираются.

ЗУБР Эксперт 34465-150 150 мм

Штангенциркуль от отечественного производителя, который завоевал отдельное место на полке у специалистов. Корпус изготовлен из прочной нержавеющей стали. Цена деления составляет 0.01 мм, поэтому устройство отлично подойдет для точных работ.

Из-за того, что устройство изготовлено в соответствии с ГОСТ 166-89, пользователь может не сомневаться в качестве продукта и сроке эксплуатации.

Стоимость – 2200 рублей.

ЗУБР Эксперт 34465-150 150 мм

Достоинства:

• Качество материала;
• Подойдет для точных работ;
• Точность;
• Эргономичен.

Недостатки:

Kraftool 34460-150 150 мм

Качественный продукт от лучшей фирмы-производителя не оставит равнодушным пользователей. Штангенциркуль не только изготовлен из качественных материалов, но и имеет приятный дизайн. Способ индикации – цифровой.

В комплекте присутствует эргономичный кейс и дополнительная батарейка.

Средняя стоимость – 3100 руб.

Kraftool 34460-150 150 мм

Достоинства:

• Приятное исполнение;
• Красивый дизайн;
• Отсутствует люфт;
• Хороший комплект.

Недостатки:

Устройство инструмента

Как научиться пользоваться штангенциркулем? Для начала – ознакомиться с его устройством. Более всего востребуемый производством ручной штангенциркуль двухстороннего типа, с линейной измерительной системой состоит из следующих конструктивных элементов:

1. Измерительной штанги, где имеется шкала с делениями, точность которых соответствует классу инструмента.

2. Измерительной рамки, скользящей в направляющих штанги. Как пользоваться нониусом штангенциркуля? На нижней контрольной поверхности рамки нанесены деления нониуса, по которому определяется мантисса измеряемой величины: значение размера после запятой. Например, при замере длины в 13,9 мм при точности II класса, показание «13» будет снято с основной шкалы, а показание «0,9» — с нониуса. Для удобства использования рамка снабжена рифлёным выступом в своей нижней правой части.

3. Нижних измерительных губок корпуса штанги. Они предназначены для определения внешних размеров детали или заготовки. Измерительные плоскости губок — внутренние, а их вылет определяется пределами измерений, на которые рассчитана данная модель инструмента. Согласно госстандарту, вылет нижних губок может быть от 35…42 мм до 63…125 мм, в зависимости от пределов измерений, на которые рассчитана данная модель.
4. Верхних измерительных губок корпуса штанги, при помощи которых определяются размеры внешних поверхностей изделий. Контрольные плоскости верхних губок также тарированы, а их вылет, как и в предыдущем случае, определяется возможностями и типом изделия. Он составляет от 16 до 30 мм.
5. Зажимного винта с рифлёной головкой, при помощи которого фиксируется текущее положение рамки.
6. Глубиномера, представляющего собой плоский шлифованный штырь, скользящий в направляющих, которые расположены с противоположной стороны корпуса штанги. На рабочем торце штыря имеется конусный скос с целью снижения размеров торцевой поверхности глубиномера. Это даёт возможность оценки глубины отверстий с малыми диаметрами.

Устройство инструмента

Все контактные кромки штанги, направляющих, рамки и нониуса тщательно шлифуются в размер, с точностью, на порядок выше той, с которой действует штангенциркуль.

При особых требованиях к конструкции могут предусматриваться и другие элементы. Вспомогательные измерительные поверхности (а, следовательно, и узлы) необходимы, если выполняются разметочные операции, определение размеров уступов, ступенчатых частей конструкций и пр. Иногда в инструмент встраивается микрометрическая подача рамки.
