Стойка для болгарки своими руками: чертежи, проекты и нюансы изготовления простейших моделей (95 фото и видео)

Инструменты и материалы

Как правило, в домашних условиях стойку для болгарки делают из профилированных металлических труб, так как они очень прочны и надёжны. Хотя некоторые умельцы изготовляют держатели из пиломатериалов. В этом случае желательно использовать только самые твёрдые породы древесины, которые способны выдерживать большие нагрузки и не деформироваться в процессе эксплуатации. Что касается металлических конструкций, то здесь проблема заключается лишь в необходимости использования электрической сварки и умении работать с ней. Впрочем, если немного поразмыслить, то большинство сварочных работ можно заменить сверлением, то есть использовать болтовые соединения. К тому же такой вариант позволит практически полностью разбирать станок.

Для работы понадобятся следующие материалы и инструменты:

• сварочный аппарат;
• перфоратор;
• шлифмашинка;
• металлический уголок;
• профилированные трубы и швеллера;
• мощная пружина;
• реле 12 Вольт;
• болты, гайки и набор ключей;
• щит из ДСП или металла (рабочая поверхность).

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов. При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

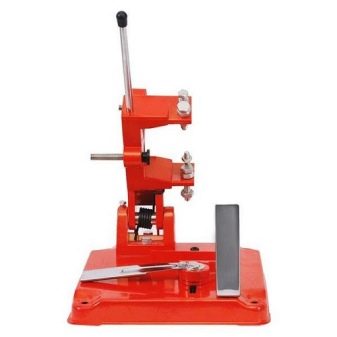

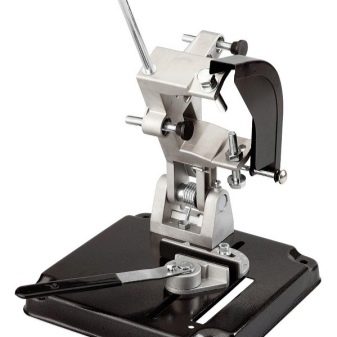

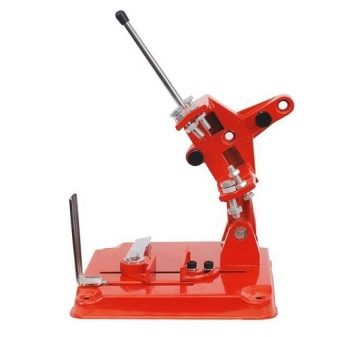

Главные отличия заводских инструментов

На сегодняшний день станины для болгарок выпускаются теми же производителями, которые занимаются изготовлением самих инструментов. В зависимости от марки цена на самую простую конструкцию варьируется в пределах 3 тыс. рублей. Но более усовершенствованные модели стоят намного дороже — до 30 тысяч.

Чаще всего комплектация станины для болгарки выглядит следующим образом:

• Качественные стойки, которые нужны для надёжной фиксации устройства под угловую шлифовальную машинку определённой модели.
• Специальные зажимы и прихваты, размер которых унифицируется с Т-образными пазами. В некоторых случаях комплектация может быть дополнена комплектом профилированных подставок и слесарными тисками.
• Опорные плиты, которые изготавливаются исключительно из толстолистовой стали. Помимо этого, они обязательно снабжены универсальными Т-образными пазами, что позволяет надёжно фиксировать обрабатываемую заготовку. В некоторых случаях для изготовления плиты может использоваться чугун.
• Усовершенствованные модели снабжаются возвратным механизмом с пружиной.
• Универсальные регулировочные приспособления, с помощью которых можно менять расположение УШМ по вертикали, а также поворачивать саму стойку.
• Измерительные приспособления — обычная линейка или же угловой прибор.
• Поворотные ручки, с помощью которых можно осуществлять рабочее перемещение инструмента.

Стоит отметить, что именно с помощью станины для УШМ можно произвести чистую резку труб из круглых профилей: обычная болгарка не может обеспечить надёжную фиксацию заготовки. С помощью станины можно выполнить угловые типы резов любого профиля. Итоговые технологические возможности таких приспособлений во многом зависят от площади используемой поверхности опорной плиты, а также от высоты подъёма УШМ в станине. Специалисты рекомендуют рассчитывать оптимальные параметры в зависимости от диаметра режущего круга.

Проектируем свой вариант станины под болгарку

Взяв за основу вышеперечисленную комплектность станины под болгарку, каждый сможет видоизменить конструкцию под свои потребности. Тем более, что многие из деталей самодельного устройства можно использовать из других механизмов. Например, в качестве опорной станины вполне подойдёт основа настольного сверлильного станка или списанная плита от небольшого универсально-сборного приспособления (УСП), на которых уже имеются т-образные пазы.

Работы включают в себя следующие этапы:

1. Разработка технического задания и чертежей. Основными параметрами самодельной станины для болгарки будут максимальный диаметр рабочего диска, габариты самой УШМ и наибольшее сечение заготовки, с которой придётся работать.
2. Подбор заготовок для изготовления станины. Здесь учитываются размеры сечения деталей, и материал, из которых они сделаны. Например, сварной вариант менее надёжен из-за периодически возникающих вибраций и динамических нагрузок, поэтому низкоуглеродистые стали предпочтительнее сталей типа Ст.5, сталь 45 и т. п., механическая прочность которых выше. Из тех же соображений трубчатые профили целесообразнее уголков или двутавров.
3. Изготовление приспособления, опираясь в основном на собственные возможности (хотя ряд деталей, в частности, для измерения размеров, элементы крепления УШМ на стойке и т. д. лучше заказать в профессиональных мастерских).
4. Окончательная отделка (проверка устойчивости, окраска, возможно – термообработка), а также монтаж системы управления.

При этом следует предусмотреть возможности станины для болгарки на перспективу, т. е., пригодности приспособления к выполнению с его помощью и других операций, для которых предназначена любая УШМ.

Дальнейшие вопросы будут рассматриваться в предположении, что все компоненты станины будут изготавливаться «с нуля». За основу можно, например, принять следующую конструкцию (см. рис. 1).

Рисунок 1 – Общий вид станины в сборе Из рис. 1 следует, что станина данного исполнения состоит из:

1. Опорной рамы, которая может в дальнейшем устанавливаться на верстак или любую ровную поверхность. Рама сваривается из профильных труб, обладающих повышенной жёсткостью, в том числе и при вибрациях.
2. Круглого универсально-сборного приспособления с пазами 8 мм, на которое можно устанавливать изделия массой до 12 кг. На УСП устанавливается поворотный стол с винтовым регулирующим механизмом — маховичком и отсчётным лимбом. В качестве поворотного стола можно использовать ступицу от любой легковой автомашины, которая подойдёт по размерам.
3. Стола из толстолистового проката с крепёжными отверстиями.
4. Слесарных тисков для обрабатываемой заготовки (устанавливаются консольно, чтобы сбалансировать опрокидывающий момент от УСП).
5. Приваренной к раме вертикальной стойки, к которой прикрепляется сама болгарка.
6. Возвратного механизма.
7. Поворотного рычага с креплениями под инструмент.

Сам поворотный стол снабжается линейкой, которая должна отсчитывать угловые и линейные перемещения. Её расположение ясно из рис.2. Вместо заводской конструкции отсчётной линейки по чертежам можно изготовить и самодельную, используя комплект из двух обычных слесарных линеек, и измерителя углов. Для менее сложных работ подойдёт и малка-угломер.

Рисунок 2 – Вид на рабочий стол в установочном положении

При изготовлении рабочего стола своими руками следует предусмотреть радиусные закругления углов и возможность для перемещения слесарных тисков без нарушения общей центровки.

Станина для резки листовой стали

Основные части такого станка:

1. Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
2. П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
3. Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
4. Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Где приобрести

Стойки и штативы для таких машин продаются в специализированных магазинах, а также на соответствующих интернет-порталах. Искать данный товар необходимо в разделе вспомогательный инструмент или дополнительные устройства для электрооборудования. Средняя стоимость стоек колеблется в диапазоне 1500−2000 рублей за штуку.

Чтобы купить товар, сначала нужно выбрать необходимое устройство, отобрать его в корзину. Перейти туда и оформить заказ. Указать все необходимые данные, включая контактные сведения, способы оплаты и доставки. Продавец свяжется с вами для уточнения по товару и времени его доставки.

Кроме того, данные стойки в больших количествах имеются на строительных рынках. Плюсом покупки в данных местах состоит в том, что есть возможность приобрести качественную и недорогую стойку, которая имеет высокую степень надежности и принесет соответствующую пользу. Также, приобретая стойку на рынке, вы можете очень подробно расспросить продавца о характеристиках изделия и как его применять.

Модели и их характеристики

В свете большого многообразия имеющихся на строительном рынке стоек для шлифмашины от отечественных и зарубежных производителей, стоит рассмотреть наиболее востребованные из них.

Станины для УШМ TM Vitals

Продукция универсального образца, которая может совместно эксплуатироваться потребителем не только с «болгарками» этого бренда, но и с любым другим аналогичным инструментом. Приспособление работает с отрезными дисками, диаметр которых варьируется в диапазоне от 125 мм до 230 мм.

Со стойкой можно выполнять срезы на глубину 30-70 мм, при ширине произведённого среза от 100 до 180 мм. Благодаря работе со стойкой можно работать с материалом под углом от 0 до 45 градусов. В зависимости от модификации стойка может иметь массу от 2,9 килограмма до 5 килограммов. Производитель предлагает вспомогательный элемент с габаритами основания: 185х235 мм, 285х277 мм, 336х350 мм.

ДИОЛД C-12550011030

Данная модель стойки может работать с инструментом с дисками диаметром 125 мм. Габариты поверхности станины составляют 250х250 мм. Модель стойки рекомендована для нарезки труб с размером сечения до 35 мм. На таком приспособлении можно выполнять работу под углом от 0 до 45 градусов. Масса продукции в базовой комплектации составляет 2 килограмма.

D115 KWB 7782-00

Станина предназначена для работы с дисками, диаметр которых составляет 115 и 150 мм. Модель имеет защитный кожух и прочное основание с зажимной системой для рабочих материалов. Продукция имеет небольшие габариты, а сама база стойки выполнена в форме квадрата, что облегчает её устойчивость.

INTERTOOL ST-0002

Многофункциональная стойка, которая совместима с «болгарками» с диаметром диска от 115 мм до 125 мм. Подходит для бытовой эксплуатации. Приспособление облегчает работу мастеру, имеет надёжное крепление, поэтому используется для выполнения серийных работ с материалами различного образца. Срезы на стойке можно выполнять под углом от 0 до 45 градусов.

Штроборезы и фрезеры

Любая шлифмашинка может использоваться в качестве штробореза, который может вырезать в стене проходы нужного диаметра, а также проложить специальные канавки для укладки проводки. Если просто держать УШМ за ручку, вы не только рискуете качеством проделанной работы, но и подвергаете своё здоровье серьёзной угрозе. Именно для этих целей можно самостоятельно сделать приспособление на прочном основании.

Оно представлено в виде подошвы-упора, который способствует плавному перемещению инструмента вдоль стены, создавая при этом равномерное усилие. В этом случае нужно будет оснастить оборудование надёжным чехлом закрытого типа и специальными патрубками, к которым можно будет подключить пылесос.

Благодаря тому, что большинство угловых шлифмашинок комплектуются мощным электромотором и редуктором, у мастеров есть отличная возможность преобразовать их во фрезер и дополнить направляющей кареткой. Чтобы самостоятельно сделать такую конструкцию, вам нужно будет вывести вал УШМ в отверстие собранного верстака, надеть патрон фрезерной головки и устройство полностью готово к использованию. Наиболее эффективным такой агрегат считается при работе с деревом, но слишком твёрдые породы лучше им не резать.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F

Инструкция по изготовлению самодельной стойки для болгарки

В общем виде действовать надо так:

1. Первым делом профтрубы нарезаются на отрезки, а затем либо привариваются, либо прикручиваются при помощи болтов. Во втором случае необходимо будет просверлить отверстия для крепления. В результате получается подставка в виде рамы.
2. Следом соединяется скоба, к которой будет непосредственно прикреплена УШМ: в профиле сверлятся два отверстия диаметром 1 см и отпиливаются два отрезка по чертежу.
3. Затем они должны быть прикреплены к подставке при помощи крестовины из двух отрезков, посреди которых также сверлится отверстие. В нём будет установлена шарнирная ось.
4. Сквозь отверстия продевают болт М10 (15 см длиной) — он и будет осью. Удлинённые гайки привариваются к профилю, но так, чтобы они свободно вращались.
5. На втором этапе изготавливается рычаг. Он может быть как маятниковым, так и неподвижным. Длина штатива рассчитывается из длины самой болгарки. Сделав два отреза, необходимо приварить их к гайкам, предварительно разметив их положение.
6. Чуть ранее на болгарке была закреплена скоба, которую теперь нужно привинтить к штативу. Поможет в этом закрепленный у основания поворотный угловой элемент.
7. При установке УШМ на самодельный держатель необходимо строго отмерять углы угольником. К стойке болгарка крепится болтами.
8. Третьим этапом делаются направляющие. Для этого к основанию прикрепляются ещё два отреза, а также неподвижный болт. Чтобы поворотный угол перемещался, в нём необходимо просверлить отверстие, в котором будет крепиться болт.
9. В скобе на болгарке делают отверстия, чтобы завинтить в них крючки. А в качестве подставки для станины подойдут болты, вкрученные с нижней стороны.
10. На крючки цепляется пружина, чья длина должна быть измерена заранее. Её функция состоит в том, чтобы болгарка могла вставать вертикально после окончания работы.
11. На финальном этапе самодельная станина для болгарки тестируется: делается пробный разрез и проверяется его угол.

В том, как сделать стойку для болгарки самому, нет ничего замысловатого.

Модель с небольшим кругом

Техника безопасности при работе со своим приспособлением

При собирании станины следует закреплять кабель к подвижной части стойки. Можно употреблять обычные хомуты из пластика. Закрепленный кабель не будет мешать работе. При начале эксплуатации убедитесь, что диск не имеет сколов и повреждений, которые могут привести к поломке круга. При работе с углошлифовальной машиной нужно применять очки для защиты от металлического шлама.

Станина для болгарки будет полезным приспособлением для любого мастера. Если у вас есть ненужный металлический лист, а также необходимый инструмент, вы с легкостью изготовите самодельную станину для болгарки, а также не потратите много средств, да и сделанное своими руками приспособление будет отвечать вашим запросам и параметрам. В дальнейшем такое приспособление сэкономит время и позволит осуществлять точные слесарные работы.

Republished by Blog Post Promoter

Начинаем работу: подготовка платформы

В качестве основания станины лучше всего использовать фанеру, толщиной 10 мм. Установив на неё рычаг (с небольшим смещением от середины одной из сторон), необходимо отметить места крепления, которые после будут засверлены. Не стоит бояться, что рычаг встанет немного неровно, выводить его по угольнику нет необходимости. Дальнейшая разметка производится именно с учётом расположения этого рычага, а значит в итоге все углы будут идеальны.

ФОТО: YouTube.comОтмечаем места крепления, которые впоследствии нужно засверлить

Установка ножек станины на платформу

Теперь необходимо немного поднять платформу над поверхностью, на которой она будет устанавливаться. Для этого из той же фанеры нужно напилить 4 одинаковых квадрата, которые будут располагаться по углам. Их следует крепить на ПВА и саморезами. Конечно, можно обойтись и без клея, просто так будет надёжнее и проще.

ФОТО: YouTube.comНожки нужны, чтобы приподнять платформу над поверхностью

Фиксация рычага

Далее рычаг следует крепить на платформе при помощи четырёх болтов. Если они слишком длинные, то лучше их заводить снизу основания, а сверху накручивать гайки.

Нельзя забывать и про шайбы. Вместо обычных, лучше использовать гравёрные, это исключит ослабление затяжки от вибрации при работе болгарки.

ФОТО: YouTube.comРычаг нужно крепить к платформе при помощи болтовых соединений

Крепление болгарки на рычаге

Возникает вопрос, как закрепить болгарку на рычаге. Очень просто. С краю рычага нужно сделать отверстие, сквозь которое болгарку можно и крепить на болт. Его следует вкрутить в отверстие, предназначенное для рукояти. Дополнительно корпус можно зафиксировать обычным хомутом.

Ещё одна важная деталь. Позади рычага необходимо установить возвратную пружину, которая будет поднимать болгарку и удерживать её в верхнем положении.

ФОТО: YouTube.comПружина и болт на месте, останется только хомут установить

Подведём итог изложенному

Сделать станину с угломером для болгарки несложно. Учитывая то, что изготовление самодельной станины практически не требует финансовых затрат, а в работе с металлом эта вещь очень помогает, можно сказать с уверенностью – сделать её стоит. Тем более что любое дело отвлекает от скучных мыслей, связанных с необходимостью постоянно находиться в доме. Ведь телевизор, скорее всего, уже успел окончательно поднадоесть. А значит, инструменты в руки и за работу!

Очень надеемся, что уважаемый читатель воспользуется сегодняшними советами или возьмёт на вооружение эту инструкцию. Если у вас возникли какие-либо вопросы по теме, редакция Homius с удовольствием ответит на них. Также вы можете оставить комментарий, отзыв о статье или выразить личное мнение, будет ли полезной в работе подобная самоделка.
