Точилка для ножей своими руками: как сделать эффективное приспособление

Модификация точилок

В магазинах продается большое количество всевозможных приспособлений и станков, начиная от самых простых и заканчивая автоматами. Однако многие из них либо не доводят заточку до конечной цели, либо стоят слишком дорого. Все станки можно условно разделить на три

• примитивные;
• усовершенствованные:
• продвинутые.

К первой категории относятся все абразивные материалы. Из них производят круги, бруски, порошки, пасты, ленты и наждачную бумагу. По твердости они делятся на:

• сверхтвердые;
• твердые;
• мягкие.

Для приведенных ниже инструментов необходимо выдерживать следующие углы в градусах:

• бритвы — 8—12;
• лезвия для разделки филе — 10—15;
• кухонные ножи — 15—20;
• охотничьи инструменты — 20—25;
• тяжёлые ножи (например, мачете) — 30—50.

Следующее, на что нужно обращать внимание при натачивании ножей, — это размер зерна абразивного материала. Для затачивания сильно затупленных ножей используют абразивы с более крупным зерном

Это поможет быстрее снять лишний металл. При выравнивании поверхности используют средние наждачные камни, а для шлифовки нужно совсем мелкое зерно. Обычно на наждачных кругах и брусках указывается крупность абразива в цифрах:

• 300—350 — очень крупное, используется для обрезки;
• 400—500 — среднее, позволяет производить основную заточку;
• 600—700 — мелкое, на нём можно выравнивать лезвие;
• 1000—1200 — очень мелкое, с его помощью возможно отшлифовать инструмент.

Чтобы заточить ножик вручную, на стол или верстак выкладывают брусок или наждачный круг и закрепляют его. Режущий инструмент держат на абразиве клинком от себя, выставляют его на нужный угол. Поначалу пользуются транспортиром. Впоследствии, когда появится определенный опыт, можно будет обходиться и без него.

Начинают затачивать клинок, строго следя за соблюдением угла. Такая работа требует внимания и опыта, поэтому не сразу может получиться. Гораздо удобнее будет выполнять её, если сделать своими руками приспособление для заточки ножей. Своими руками собранное изделие обойдется гораздо дешевле.

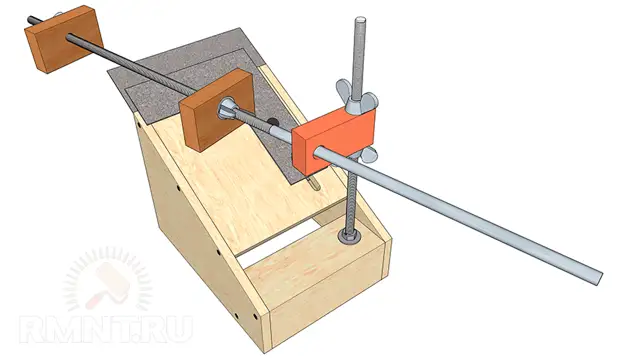

Основание

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — 170 на 60 мм, а высоту 230 мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;

Устанавливает между наклонными стенками по бокам 3 деталь — наклонную поверхность из фанеры таких размеров 230 х 150 мм.

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Далее, просверливает в досках по 3 отверстия для соединения частей конструкции шурупами;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками регулируется нижняя футорка.

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона. Для создания подобного самодельного станка своими руками понадобятся:

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;
• болт и гайка М5;
• пара гаек-барашков М8;
• оселок;
• стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

Точилка в сборе

Чертежи приспособления для заточки ножей своими руками

После подготовки и укомплектования материалами можно приступать к процессу сборки приспособления. В первую очередь берем фанеру для использования в качестве станины, которая должна опираться на крепежные ножные под определенным углов в диапазоне от 15 до 20 градусов. После этого в нижнюю часть, закручивается подготовленная нами шпилька, ее длина должна составлять примерно 35-40 см. Чтобы посадочную резьбу сделать более прочной можно использовать клей или герметик.

По центру установленной фанеры выполняем крепление алюминиевой пластины. Перед ее крепежом необходимо проделать паз, который по размеру будет соответствовать диаметру фиксирующих болтов. Стоит отметить, что мы используем пластину из алюминия, поскольку это поможет избежать повреждений на стальном лезвии ножа.

После этого приступаем к изготовлению рычага, который позволит закрепить наждак на приспособлении. Для его сборки используем оставшуюся часть шпильки. Затем берем два текстолитовые (или деревянные) бруска и посредством выпиливания делаем держатели для рычага. На одной стороне упоры должны быть зафиксированы барашковой гайкой.

Возле рукояти оптимально предусмотреть наличие подпружиненного блока, который позволит выполнять быструю смену наждачного камня.

В качестве основных элементов можно использовать заготовки из самодельных брусков – к алюминиевой пластине клеим листы наждачной бумаги, при этом зернистость у них должна быть разная. Такое приспособление достаточно легко можно зафиксировать в рычаге.

Главная конструкционная особенность — это наличие шарнира, обладающего двойной степенью свободы. Такое устройство можно легко собрать, использовав для этого одинаковые бруски текстолита. Один из них должен накручиваться на резьбу вертикальной шпильки, и использоваться как горизонтальная поворотная ось и регулятор высоты для рычажной опоры (это необходимо для установки заточного угла).

Функция второго бруска, имеющего горизонтальное отверстие под рычаг, заключается в том, что он должен прикручиваться к первому.

Ножи зажимаются пластиной, или закрепляются на поверхности неодимового магнита. Снимая первый слой грубыми видами абразива, клинок должен быть надежно зафиксирован.

Если необходимо выполнить доводку, то можно установить клинок на магните и выполнять операцию по заточке с малыми усилиями. Подкова магнитов должна быть утоплена на одном уровне со столешницей и посажена на эпоксидный клей.

Изготовление самодельного приспособления для заточки ножей можно считать законченным. Достаточно выставить нужный угол, медленно плавным движением по все длине лезвия затачивать кромку.

Какие ножи можно затачивать?

Заточке в домашних условиях подлежат далеко не все лезвия, а лишь лезвия из не очень твёрдых материалов. Так, если твёрдость материала, из которого изготовлено лезвие превышает 55 единиц по шкале Роквелла (55HRC), то заточить его не удастся никаким доступным большинству людей инструментом. Но большинство из производимых сейчас ножей выполнены из довольно мягких материалов и такие ножи заточить совсем не тяжело.

Правда и срок службы их между заточками совсем не велик.

Но из какого бы металла не был сделан нож, рано или поздно затачивать его всё-таки придётся. Исключение из этого правила составляют разве что ножи со сменными лезвиями и керамические ножи, которые заточке не подлежат вовсе. Таким образом приспособление для заточки ножей должно быть универсальным, то есть иметь возможность заточки различных лезвий с различными углами заточки.

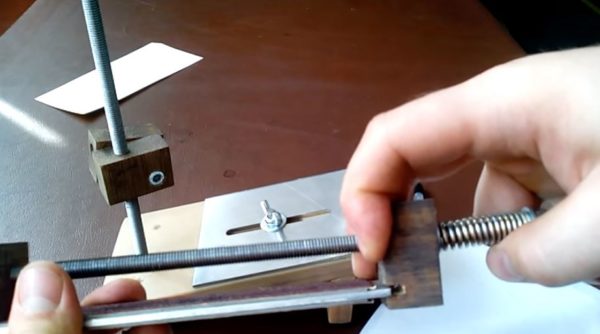

Каретка и сменные бруски

Для точильной каретки понадобится соосно сварить 30 см отрезки шпильки М10 и гладкого ровного прутка толщиной 10 мм. Также необходимы два твёрдых брусочка размерами примерно 50х80 мм толщиной до 20 мм. В каждом бруске по центру и с отступом в 20 мм от верхнего края следует проделать 10 мм отверстие.

На штангу сперва накручивается гайка-барашек, затем широкая шайба и два бруска, снова шайба и гайка. Между брусочками можно зажать прямоугольные точильные камни, но лучше изготовить несколько сменных точильных брусков.

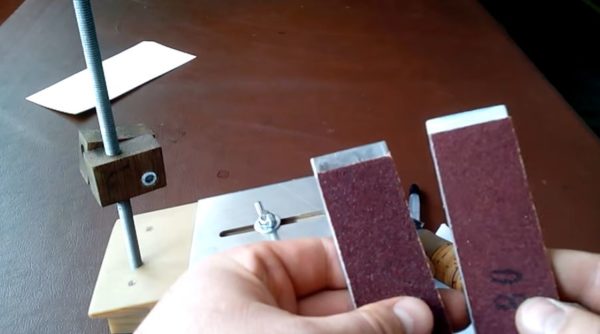

В качестве основы для них берите лёгкий алюминиевый профиль с плоской частью шириной 40–50 мм. Это может быть профильная прямоугольная труба или отрезки старого карнизного профиля.

Виды станков для заточки дисковых пил

• предельный диаметр диска пилы;
• ориентацию рабочих органов;
• конструкцию механизмов позиционирования диска пилы и абразивного круга;
• показатели по диапазону и точности заточных углов.

Самыми распространенными являются станки, предназначенные для пил диаметром 400÷600 мм, с горизонтальной ориентацией суппорта и устройства крепления диска пилы. Оборудование, на котором затачивают пилы больших диаметров, имеет вертикальную ориентацию, причем привод со шлифовальным кругом располагается в верхней части, и его движение во время работы происходит сверху вниз.

В заточных станках для дисковых пил используется несколько наиболее распространенных компоновок, в основу которых положена подвижность или статичность рабочих органов и механизмов в процессе выполнения процесса заточки. Базовыми являются три основных типа, хотя встречаются и их разновидности и различные комбинации:

1. Привод с абразивным диском неподвижен. Подача выполняется путем перемещения суппорта с пилой.
2. Устройство фиксации пилы неподвижно. Рабочим органом является перемещаемая головка с приводом и заточным кругом.
3. Подвижны как суппорт с закрепленной на нем пилой, так и узел с абразивным диском.

Во всех трех случаях наклон зуба пилы относительно торца абразива может быть реализован как на подвижном, так и на неподвижном функциональном узле. Точность позиционирования и угла наклона зависит от конкретной модели станка. По нормативу для дисковой пилы Ø400 мм отклонение линейных размеров заточенного зуба должно быть в пределах 0.2÷0.15 мм, а углов его режущих кромок — не более полутора-двух градусов.

Как понять, что пора точить дисковую пилу

Заточку дисковой пилы следует осуществлять только при возникновении в этом соответствующей необходимости. Распознать наступление такого момента можно по двум четким признакам. В особенности, проведение срочного затачивания дисковой пилы по дереву необходимо:

1. При регулярном возникновении сильного нагрева на предохранительном кожухе пилы в области электродвигателя. В некоторых случаях при таком повышении температурных показателей под кожухом выделяется дым.
2. При сильном надавливании на инструмент для получения хорошего распила в процессе обработки материала.
3. Если появляются темные отметины, следы нагара на древесине и характерный запах горелого дерева. Это возникает в следствие того, что зубцы пил затуплены.

Приспособление для идеальной заточки ножа

Даже если нож красивый и дорогостоящий, то при некачественном уходе потеряет остроту, оставаясь бесполезным аксессуаром на кухне. Для предотвращения такой ситуации помогают приспособления в виде станков для заточки кухонных ножей, которые являются незаменимыми в быту. С их помощью вся работа будет выполнена идеально.

Если мусат при исправлении кромки уже не помогает, то можно применить электрический станок, позволяющий намного быстрее справиться с задачей, при этом не вникая в тонкости процесса.

Электрический станок для заточки ножей

Но есть особые конструкции, которые нельзя затачивать при помощи электрического точила – испортится лезвие (так как сталь повышенной прочности может крошиться). Такими свойствами обладают аксессуары, сделанные в Японии, их затачивают только вручную.

Большинство современных бытовых механических станков для заточки кухонных ножей и других типов, являются устройствами, которые позволяют добиваться хорошего результата, сводя к минимуму сколы и повреждения рабочей поверхности лезвия.

Если точильный станок заводского производства, то в нем углы заточки выставляются максимально точно, чтоб получить лучший результат. Эти приспособления неплохо подходят для ножей охотничьего, разделочного или кухонного типа.

Если используется настольный станок, то в нем есть несколько углов заточки. Такие приспособления не будут занимать много пространства, но принесут много пользы. Большинство конструкций ножей, например, для мяса производятся с двусторонней заточкой, при этом их угол одинаковый.

Если это аксессуар для рыбы, то он выпускается в виде пилы, а заточка односторонняя. Если рассмотреть серрейтор для нарезания хлеба, то такие лезвия выпускаются как с односторонней, так и двусторонней заточкой.

Серрейтор для нарезания хлеба

В некоторых универсальных станках, которые часто производятся более миниатюрными, выставляются оптимальные углы для двустороннего типа заточки. Таким приспособлением можно легко заточить лезвие плоского ножа, эти станки оснащены разными типами крепления, на практике хорошо зарекомендовала себя вакуумная присоска.

Она дает возможность прикрепить приспособление на любой стол с гладкой поверхностью. Если лезвие сделано из тонкой стали, то произвести заточку без зазубрин рассматриваемым станком невозможно, так как он предназначен для средней толщины полотна.

Производители, в зависимости от конструкции, которую имеет точильный станок, разработали регулировку угла во время заточки. При помощи специальных планок, показатели можно менять. Если при заточке лезвия угол выбран неправильным, то нож затупится и станет непригодным для дальнейшего использования.

Станок для заточки ножей под требуемым углом

1 Об устройстве точильных станков для ножей

Основным нюансом, который отличает профессиональный инструмент от обычного бруска, является более точная работа с углом заточки. Именно угол, под которым затачивается режущая кромка, и есть основным требованием, которое влияет на остроту лезвия. Если правильно рассчитать и добиться этого угла, даже самодельный точильный станок позволит точить ножи до бритвенной остроты.

Ручной настольный инструмент такого типа выглядит примерно следующим образом:

1. Опорная часть. «Подошва», которая устойчиво крепится на столе, и на которой располагаются другие элементы станка.

2. Место для крепления ножа. Выполняется в виде зажима.

3. Подвижная рейка с закрепленным шлифовальным бруском. Ход бруска должен быть ограничен — чтобы движение происходило в одной плоскости, затачивая нож под нужным углом.

4. Механизм регулировки угла, под которым может двигаться брусок.

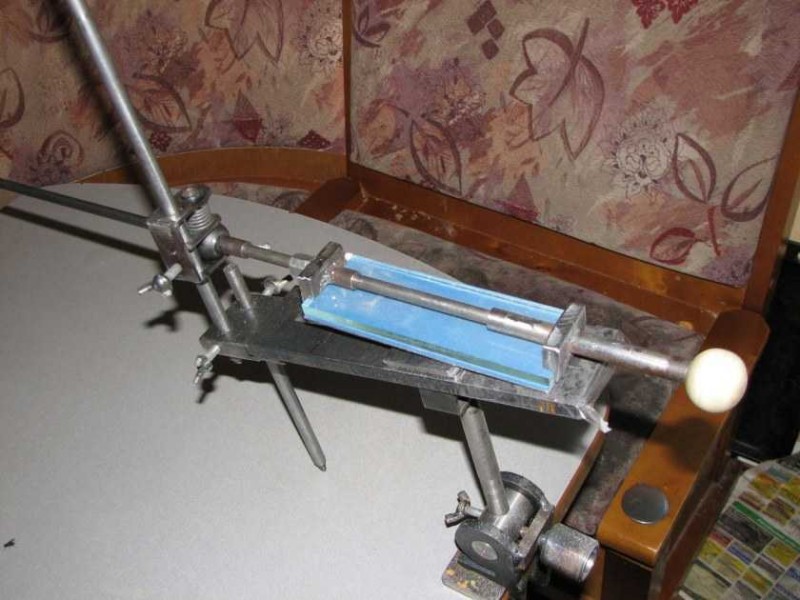

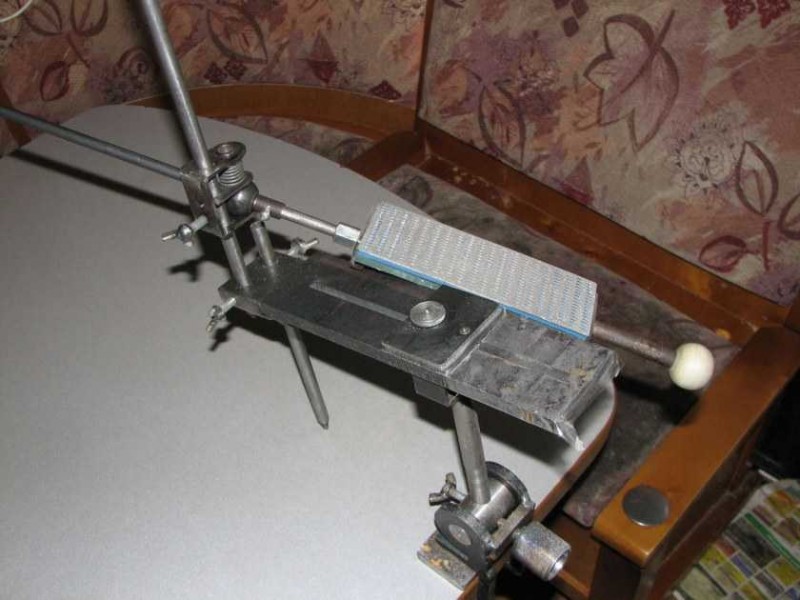

Механический станок для заточки ножей

Подобные устройства (с фиксацией лезвий ножей или ножниц) более удобны. В них можно прикладывать большее усилие, поскольку двигать брусок удобнее, чем нож.

Некоторые станки устроены наоборот — в них крепится не нож, а точильный брусок, угол расположения которого можно (или нельзя) изменять. Такие модели устроены проще, и по сути от обычного точильного бруска, лежащего на столе, отличаются только возможностью точно регулировать и удерживать нужный угол наклона.

Подобные установки подойдут не только для ножей — с их же помощью можно производить и заточку прямых ножниц.

1.1 Краткий обзор моделей

Прежде чем разбираться с тем, как создать станок для заточки ножей своими руками — рассмотрим, какие модели можно купить:

1. Lansky. Стоит около 65-80$. Имеет зажим для ножей (ножниц), брусок — подвижный. Регулировка угла — от 17° до 30°.
2. SpitJack. Стоит около 40$.
3. Aligner AKEFC. Стоит около 90$.
4. Ganzo Touch Pro. Стоит около 90-100$.
5. Apex 4 Kit Edge. Стоит около 200-220$. Подойдет не только для кухонных ножей и ножниц, но и для охотничьих ножей.
6. Ruixin (корейские копии вышеупомянутого Apex). Стоят около 30-40$.

Помимо перечисленных моделей — существует немалый выбор других подобных установок. Примерный ценовой диапазон точильных станков среднего уровня — в районе 30$.

Заточной станок для ножей Chief’s Choice

Найти можно и более удобные (но и более дорогие) электрические точильные устройства. К таковым относят компактные приборы Chief’s Choice (модели 312, 320, CH-310, 1520). Стоят они от 120 до 250-300$, и позволяют производить заточку под углом в 20°. Потребляемая мощность установок — до 150 Вт. Такой электрический заточной станок для плоских ножей применяется в основном в ресторанном бизнесе. Для других изделий (ножниц, охотничьих ножей, и так далее) подобные модели, естественно, не подходят.

Кроме электрических моделей, у Chief’s Choice имеются похожие механические устройства. Они представляют собой точильный брусок, установленный под заданным углом в корпусе. Пользователю нужно просто провести ножом в специальной прорези — и все. Подобные модели стоят дешевле электрических (порядка 40-50$), и тоже применяются в основном в ресторанном бизнесе, для кухонных ножей.

Как заточить лезвие

Хозяйственные отрезные принадлежности изготавливают из специальных и порошковых марок стали. Структура их заточки напоминает зубы грызунов: чем дальше от края, тем меньше твёрдость режущего слоя.

Поэтому идеальная ручная заточка ножей происходит по принципу тяни-толкай или пушпульному методу (от английского push-pull sharpening):

• Режущее полотно сначала отталкивается от себя скребущим движением, с небольшим отворотом в сторону.
• Далее, без отрыва лезвия от точила движение происходит к себе, с оборотом в противоположную сторону.
• Так продолжают до полной заточки, с постепенным ослаблением нажима.

Такая методика требует определённых навыков у заточника, а также бережного отношения к самому лезвию. При подобном способе требуется:

• Чётко держать наклон ножа, постепенно изменяя его в зависимости от кривизны ножа.
• Контактное пятно клинка должно совпадать с касательной линией оселка и быть перпендикулярным к его продольной оси.
• Давление на поверхность необходимо изменять плавно.

Вести процесс, соблюдая все правила при ходе лезвия в обоих направлениях, сложно, а неверный результат приводит клинок в негодность. Чтобы избавить точильщика от постоянного контроля процесса затачивания, придумали машинки для заточки ножей.

Общие сведения

Основным критерием правильной заточки ножей является проведение этой операции под нужным углом. Если затачивать нож вручную, то задать и сохранить угол заточки на протяжении всего процесса трудно. Заточка ножей с помощью станка позволяет сохранить первоначально установленный угол заточки лезвия на протяжении всего процесса работы. Заложенная в конструкцию «приспособы» для заточки ножей, возможность смены наждачного камня на ленточную наждачную бумагу, позволяет произвести не только заточку ножа, но и его финальную «доводку».

Углом заточки любого лезвия называется угол, под которым две стороны режущей кромки расположены относительно друг друга. Его значение определяется исходя из того, что будет резать затачиваемый нож. Если нож предназначается для обрезки, или даже обрубки прочных материалов, то угол заточки делают большим. Резка мягких, легко мнущихся поверхностей требует более малого угла заточки.

Законодательно установленных стандартов угла заточки в РФ нет, поэтому каждый заточник ножей руководствуется только собственными требованиями. Однако, есть несколько общих значений, которые получены опытным путем.

• 8˚-10˚- угол заточки лезвия скальпеля, бритвы;
• 10˚-15˚- для резки мягких материалов;
• 15˚-20˚- заточка кухонных ножей;
• 20˚-25˚- для лезвий режущего инструмента (рубанки, строгальные станки, фуганки);
• 20˚-40˚- под таким углом затачивают охотничьи ножи;
• 30˚-50˚- для тяжелых больших ножей, которыми, скорее рубят, чем режут (тесак, мачете).

Все ножи, изготавливаемые путем горячей ковки, проходят несколько этапов обработки после выкова заготовки: обдирка, грубая заточка, тонкая заточка, шлифовка. Такие ножи стоят дорого и используются нечасто.

Ножи бытовые производятся методом штамповки и для их заточки специальных знаний и оборудования не требуется. Однако, их заточка тоже требует сохранения угла, для чего и создано приспособление о котором пойдет речь.

Важные факторы

Таким образом получается, что важнейшим требованием заточки является соблюдение угла заточки. Потому что каждый тип работ более эффективен при определённом угле – для более грубых работ большая величина, а при бритвенной заточке меньший угол.

Если владелец вручную производит данную операцию, то нужно как следует «набить руку», так как у начинающих угол постоянно заваливается, поверхность клинка царапается и заточка происходит дольше.

Бумагой (малярным скотчем) можно закрыть поверхность клинка, не подвергающейся обработки, для защиты поверхности от царапин и искр (некоторые ножи покрыты орнаментом, имеют рисунок или просто не хочется портить зеркальную поверхность стали).

Последним ключевым фактором в обеспечении остроты является обработка материалами разной шероховатости (зернистость). Как и в любом стандартном техпроцессе – сначала выполняются работы с грубой поверхностью обработки, потом переходят на материалы с зерном всё меньшей и меньшей фракции.

Если речь идёт о походе, путешествии, охоте или рыбалке, то обычно используют или универсальный инструмент (с несколькими вариантами поверхностей для заточки), либо средней зернистости.

Заточка ножей в домашних условиях

Для этой цели потребуется взять брусок из твердых пород дерева, поверхность которого формируют методом заточки под определенным углом, необходимым для формирования кромки лезвия. Это дает возможность держать угол обрабатываемой кромки. Для удобства работы по заточке лезвия, зафиксируйте клинок в плоскости бруска при помощи саморезов.

Заточный станок для ножей фуганка изготовьте инструмент своими руками, это даст возможность сделать процесс более легким, а качество работы намного выше. Главное соблюдать правила и нюансы в работе, и проблем не возникнет.

Заточный станок для ножей своими руками создан для облегчения работы с металлическими изделиями. Домашний инструмент можно наточить своими руками при помощи подручных средств, а на производстве без станка не обойтись. Там и объемы больше, и инструментарий посерьезней.

Профессиональные заточные станки для ножей

Самыми острым инструментом считается обвальный или разделочный нож

Таким пользуются мясники для разделки туш животных, и срезания шкур. При такой интенсивной работе лезвие инструмента тупится чрезвычайно быстро. Если объем работы не слишком большой, заточку можно производить на обычном станке, который оснащен контролем над углом кромки лезвия. Заточные станки для ножей в мясоперерабатывающей промышленности используют в основном KNECHT USK 160. Такие станки универсальны, поэтому затачивать на них можно абсолютно любые ножи.

При попытке заточки инструмента самостоятельно при помощи точильной чаши

…без использования фиксации и направляющих, то на лезвии сформируются зоны с разнообразным углом отточки. Обрабатывая некачественно заточенным инструментом дерево, вы получите неровный срез и волнистую поверхность. Заточной станок для плоских ножей имеет простую вертикальную конструкцию, Диски точат на станках с разделителем и вращающимся столом.

Универсальный заточной станок для ножей

Данный вид оборудования наилучшим способом подходит для предприятий, который выполняют за день большие объемы работ. Вручную возиться з металлом никто не станет, поскольку это тяжелый труд. Настольный станок ВЗ-319 оборудован жесткой станиной и точно подогнанными механическим приводом. Поэтому, справляется с заточкой инструмента любого типа – рубанки, фрезы, ножи и прочее.

Для бытового использования подойдет модель Тормек Т7. Комплектация у данного агрегата большая, в наличии есть множество насадок и дополнительных элементов для заточки кухонных ножей, ножниц и прочих инструментов.

V-образные точилки

Справедливости ради, такие приспособления используются не столько для заточки, сколько для правки ножа. То есть для быстрого восстановления рабочий остроты. Изменить угол заточки, либо убрать повреждение режущей кромки при помощи таких приспособлений крайне затруднительно.

Самым известным образцом заточных систем из данной группы является Триангл от фирмы Спайдерко. Заточная система представляет собой пластиковое основание, в котором выполнены отверстия для абразивных камней. Триангл предполагает заточку под двумя самыми популярными углами 30 и 40 градусов.

В комплекте с заточной системой поставляются абразивные камни треугольной формы. Два камня коричневого цвета, гритностью 600 единиц. Маркируются как Medium, и предназначены для первичной обработки. И два камня белого цвета гритностью 1000 единиц. Маркируются как Fine и предназначены для финишной обработки режущей кромки.

Процесс заточки на Триангле выглядит следующим образом. Коричневые камни устанавливаются в отверстия под выбранным углом, острым углом внутрь. Берем нож под углом 90 градусов к поверхности стола, прижимаем к наклонному абразиву, и с небольшим усилием проводим вниз, с левой стороны ножа, а потом с правой. Выполнив так 20-30 проходов, переворачиваем камни плоской стороной внутрь и повторяем процедуру. После чего устанавливаем белые камни острым углом вниз и продолжаем процесс правки. Опять устанавливаем камни широкой стороной внутрь и продолжаем точить нож.

Главным достоинством Триангла является простота и эффективность. Буквально за 5-10 минут, без лишних усилий и наработки навыков нож можно наточить в бритву. Отдельно можно докупить полировальные камни которые маркируются как ExtraFine, либо специальные алмазные камни. Которые отличаются высокой производительностью, и с их помощью вполне реально переточить нож на другой угол (30 либо 40), убрать сколы с режущей кромки. Недостатком является высокая стоимость алмазных абразивов, она превышает стоимость самой заточкой системы.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.
