Штативы для нивелира: описание, виды, советы по выбору

Виды

Высокий уровень востребованности штативов для нивелиров заставил производителей разработать несколько его видов.

  • Универсальный геодезический – специализированное устройство, которое имеет резьбу для фиксации оборудования. Достоинства – универсальное назначение, большая рабочая площадка, надежная фиксация, возможность получения точных данных и построения четких линий, можно проводить работы как внутри помещения, так и снаружи.
  • Элевационный – надежный прибор, который позволяет использовать более тяжелые нивелиры. Назначение – регулирование рабочей высоты, построение плоскостей. Конструктивная особенность – использование кривошипной стойки с ручкой, которая дает возможность максимально точно регулировать высоту подъема устройства.

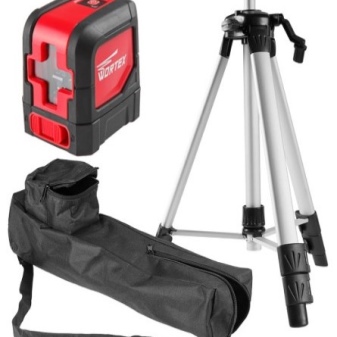

  • Фотоштатив – легкий прибор, который используется вместе с дальномерами и лазерным нивелиром. Достоинства – небольшой вес, мобильность, возможность не только изменять месторасположение устройства, но и корректировать угол наклона (при проведении разметки наклонных деталей). Недостаток – невозможность эксплуатации на улице в связи с наличием резиновых накладок на ножках, небольшой вес, который не способен выдерживать сквозняки и ветер.

Принцип работы – перемещение лазерного прибора вверх и вниз по телескопической трубе. Для фиксации штанги используют распорки, закрепленные между потолком и полом. Отличительные черты – изготовление из алюминия, наличие яркой окраски, в которой чередуются черные и оранжевые полосы. Данное цветовое решение дает возможность работать не только в дневное время, но и в вечернее. Высота устройства зависит от модели прибора и может доходить до 3 метров, но размер некоторых образцов может достигать и больших значений. Достоинства – небольшой вес, простота транспортировки.

Устройство оборудования

Фиксация лазерного устройства и нивелира требует применения различного вида оборудования, которое используется в качестве опоры или держателя. Специалистами используются штанги и штативы, в народе их называют треноги; они позволяют закрепить оптический прибор в том положении, которое позволяет получить наиболее точные показатели и измерения.

Тренога позволяет установить и закрепить лазерный оптический прибор на необходимой высоте. С помощью этого оборудования специалист может работать с прочно установленным прибором. Какие-либо колебания или вибрации с применением штатива на лазерный уровень или нивелир не влияют. Использование оптических приборов со штативом делает работу наиболее универсальной и удобной.

Штативом называют передвижную опору для приборов, имеющих оптическую составляющую для получения точных результатов и наведения лазерного луча на объект в максимальном качестве.

Конструкция состоит из основания и штативной головки, которая устанавливается на основание и позволяет зафиксировать оптический прибор. Как правило, компактные штативы оснащаются несъёмной головкой. Профессиональные геодезические треноги для нивелиров имеют съёмную головку для различного вида оптических приборов. Лазерный прибор крепится к кронштейну с помощью винтов.

Основание держателя состоит из классической треноги. Ножки оборудования регулируются и позволяют использовать его на неровной поверхности или ступеньках. Конструкция треноги телескопическая, состоит из трёх металлических трубок или профилей, позволяющих изменить высоту и поднять основание. Закрепляются металлические трубки поперечными кронштейнами. Опорное основание выполнено в нескольких формах: прямоугольное, треугольное или сферическое.

Универсальный компактный штатив имеет несколько иную конструкцию. Он состоит из треноги, но в центре конструкции имеет центральную выдвижную штангу. Выдвижная штанга оснащается червячным механизмом, который позволяет изменять положение центральной штанги с миллиметровой точностью. Компактный держатель позволяет изменять положение приборов не только с помощью ног устройства, но и с помощью центральной штанги.

Какой фирмы лучше выбрать штатив складной конструкции

Leica TRI100

Качественный товар от известного производителя тахеометров. Может применяться в комплексе с любым оборудованием. Помимо комфортности использования, характеризуется отличной устойчивостью на поверхности любого типа. Для большей точности применяется встроенный уровень, который отвечает за правильное размещение продукта. Состоит из трех секций, однако складывается быстро. Это благоприятно отразится на скорости работы в случае, если замеры проводятся одновременно в нескольких местах. Допустимая высота 172 см. Ножки фиксируются прочно (резьба ¼). В комплекте производитель предоставляет сумку.

Цена – 6200 руб.

штатив для нивелира Leica TRI100
Достоинства:

  • встроенный уровень;
  • устойчивость;
  • алюминиевый корпус;
  • известный бренд;
  • практичность;
  • долговечность.

Недостатки:

существенных не обнаружено.

SAT-30

Алюминиевая подставка под нивелиры и другие инструменты, которые используются геодезистами. Головка у изделия плоская. Помимо того, что модель может использоваться в комплексе с различным оборудованием, характеризуется повышенной устойчивостью и превосходной фиксацией. Высота популярной модели — 1,6 м. Следует отметить, что в наборе имеется зажимный винт. Вес набора – 3,1 кг, что считается отличным показателем.

Стоимость недорогой модели – 2400 руб.

штатив для нивелира SAT-30
Достоинства:

  • подходит для большинства геодезических приборов;
  • фиксация;
  • головка вращается;
  • высота – 1,6 м;
  • устойчивость на поверхности любого типа;
  • прочный корпус.

Недостатки:

не выявлены.

RGK F130

Компактное и легкое приспособление, вошло с ТОП благодаря многочисленным благоприятным отзывам. Приспособление позволяет фиксировать тяжелые приборы. Назначение у модели универсальное. Возможна установка как лазерного дальномера, так и строительного уровня. Высота – 1,3 м. Несмотря на то, что модель относится к складным конструкциям, она оснащена элевационной головкой, что позволяет осуществлять замеры в помещениях любого типа. Резьба стандартная – ¼. Если заказать комплект онлайн, то в качестве приятного бонуса можно обнаружить прочный чехол.

Цена – 1600 руб.

штатив для нивелира RGK F130
Достоинства:

  • необычный внешний вид;
  • вспомогательные клипсы для лучшей фиксации;
  • фирменный чехол;
  • прочный материал корпуса;
  • универсальность применения;
  • плотная фиксация;
  • надежность.

Недостатки:

не выявлены.

Matrix 35089

Соотношение стоимости и качества превосходные, за счет чего модель пользуется заслуженной популярностью. Отдельного внимания заслуживает качество сборки. Наличие люфта выявлено не было. Для изготовления корпуса используется прочный материал, рассчитанный на существенные нагрузки. При необходимости инструмент легко складывается до 1,1 м. Может использоваться только с лазерным уровнем. При необходимости можно воспользоваться переходником ¼, который есть в комплекте. Вес установки 0,7 кг.

Стоимость – 1150 руб.

штатив для нивелира Matrix 35089
Достоинства:

  • в комплекте переходник;
  • складная конструкция;
  • приемлемая стоимость;
  • эксплуатационный срок;
  • высококачественные материалы.

Недостатки:

вес, который негативно сказывается на устойчивости.

ELITECH 2210.000100

Отличный вариант от китайского производителя по приемлемой стоимости. Подходит как для фиксации нивелира, так и лазерного уровня. Относится к категории разборных, что в значительной степени упрощает последующую транспортировку. Минимальные габариты – 1,2 м, при резьбе 5/8. Это позволит работать с любым измерительным оборудованием. В сложенном виде габариты достигают отметки в 44 см, при весе 0,7 кг.

Стоимость – 1000 руб.

штатив для нивелира ELITECH 2210.000100
Достоинства:

  • приемлемая цена;
  • универсальность;
  • модель оснащена вращающейся головкой;
  • удобство осуществления замеров;
  • складной механизм;
  • качественная сборка.

Недостатки:

незначительный вес, который негативно сказывается на показателе устойчивости.

ELITECH 2210.000300

Качественное приспособление, позволяющее осуществить фиксацию любых геодезических устройств. Устройство от известного бренда по приемлемой стоимости. Большинство специалистов советуют эту конструкцию благодаря тому, что она гарантирует превосходную устойчивость. Показатели высоты 1-1,65 м при весе в 3,6 кг. Показатель устойчивости превосходный. Для изготовления корпуса применяется алюминиевый сплав, после чего поверхность окрашивается в красный цвет. Окрас не изменится спустя годы эксплуатации, оставаясь глянцевым.

Цена – 2100 руб.

штатив для нивелира ELITECH 2210.000300
Достоинства:

  • устойчивость на поверхности любого типа;
  • прочность;
  • масса;
  • тренога.

Недостатки:

не обнаружены.

Разновидности

Современный рынок переполнен самыми разнообразными моделями штативов, которые разнятся техническими характеристиками и стоимостью. Следует отметить, что самые хорошие приспособления стоят дорого

Также необходимо обратить внимание на функционал выбранного приспособления, который может работать с конкретными типами измерительных приборов или быть универсальными. Назначение является основным критерием выбора штатива для нивелиров

Тип Область применения
Элевационный Ротационный лазер.
Универсальный Для фотокамер, видеокамер.
Нивелирный Приборы особой точности.

Элевационный

Следует отметить наличие специального механизма, который позволяет производить регулировку подъема. Подобная особенность может пригодиться в особенных случаях. Подъемный элемент позволит приспособлению без преград перемещаться по площадке, что существенно упростит разметку в несколько раз. К тому же увеличивается время работы. Одновременно у рабочего появляется возможность поднять приспособление на необходимую высоту, показатель которой может превышать человеческий рост. Это позволит проставить точки на любом уровне в любом углу помещения. Отдельные новинки в мире штативов позволят поднять нивелир на расстояние в пять метров от пола.

Универсальный

Конструктивной особенностью считается то, что подставка относится к категории универсальных. Подразумевается, что такое оборудование может работать с измерительными приборами любого типа. Это – главная особенность подобных конструкций. Подъем установки регулируется. Общий вес подставки может достигать 7,5 кг, а минимальное значение едва превышает отметку в 4 кг. Таким образом, установка делается устойчивой, поэтому зафиксированный элемент наклониться в процессе работы не сможет. Столкнуть его можно будет только специально.

Установка подойдет для измерительного оборудования любого типа, в том числе цифровых и лазерных приборов большого размера. В качестве основных материалов используется прочный металлический сплав и дерево. Если подобное высокоточное оборудование будет использоваться часто, и показатель СКО будет приравниваться к 0,3-0,7 мм, то лучше отдать предпочтение популярной модели, изготовленной из дерева. У применяемого сырья незначительный коэффициент расширения, по сравнению с аналогичными металлическими приспособлениями. Спрос на такую продукцию повышается с приходом лета и весной.

Из-за постоянного воздействия солнца и нагревательных элементов, алюминий становится мягче и может прогибаться под действием тяжести. Случается работа, которая нуждается в точности, поэтому даже несущественное изменение первоначального положения нивелира может привести к тяжелым последствиям. Если точность используемого измерительного прибора колеблется в диапазоне 1-2,5 мм (допустимый показатель), то возможно приобретение алюминиевого приспособления. В таком случае измерения будут сохранены на необходимом уровне, однако появляется возможность выбрать наиболее качественную конструкцию от лучшего производителя.

Нивелирный

Такие изделия имеют небольшой вес и компактные габариты. Именно поэтому они такие востребованные не только для строительной площадки. Для транспортировки особых усилий не потребуется. К тому же фиксация оборудования происходит быстро и просто. Случайное смещение устройства исключается. Для их изготовления используются исключительно качественные и высокопрочные материалы, к примеру, алюминий. Вес комплекта составит 3-3,5 кг.

Также в нем можно обнаружить винты для фиксации на 5/8 дюймов. Они понадобятся для нивелира оптического типа. Однако, помимо габаритов и веса, следует отметить и другие аспекты. Так, становится невозможным использование более тяжелых приспособлений (тахеометры или теодолиты). Допустимо использование лишь простых устройств с небольшим весом и допускающих существенную погрешность в измерениях.

Какой выбрать штатив для нивелиров в 2020 году

Устройство штатива

Ответ на этот вопрос часто ищут специалисты, которые задействованы в проведении строительства зданий и других сооружений. Что советуют эксперты:

если вопрос касается особой точности, тогда следует использовать утяжеленные штативы для измерительных нивелиров из дерева или фибергласса;
алюминиевые и клипсовые штативы применяются в работе, где требуется скорость выполнения монтажа, при этом в особой точности определения превышений нет необходимости;
при использовании нивелиров с компенсаторами, можно обращать внимание на любой понравившийся штатив, который соответствует качеству и цене.

Видео — Самое лучшее и дешевое крепление лазерного уровня Штанга, штатив, подставка

Таблица сравнений штативов для нивелиров:

Название Резьба под измерительный прибор (в дюймах) Минимальная и максимальная высота подъёма в сантиметрах Страна производитель Стоимость в рублях
ELITECH 2210.000100 5/8″ 120 Родина бренда Россия, производитель — Китай 839
Matrix 35089 1/4″, 5/8″ 110 Китай 888
RGK F130 1/4″ 130 Китай 1490
ELITECH 2210.000300 5/8″ 165 Родина бренда Россия, производитель — Китай 2236
BOSCH TP 320 1/4″ 320 Родина бренда Германия, производитель — Китай 2917
GEO S6-2 CONDTROL 5/8″ 160 Россия 3990
RGK S6-N 5/8″ 170 Китай 2376
ADA instruments Elevation Silver 5/8″ 360 Китай 3990
ADA instruments Light S 5/8″ 173 Китай 4490
Leica TRI100 1/4″ 174 Швейцария 6384
BOSCH BT 250 PROFESSIONAL 1/4″ 250 Родина бренда Германия, производитель — Индия 7459
ШМ-IIВ-350 МИК Micron 115990 Присоединительная гильза — 8 мм 350 Россия 18855
GeoMax ZTW100 5/8″ 166 Россия 19700
BST-S Stabila 18456 5/8″ 160 Германия 8968

Кстати, штатив можно сделать своими руками, и о том как это сделать, подробно вы можете узнать из видеоматериала.

Голосование за лучший штатив для нивелиров

Какой бы вы выбрали штатив для нивелиров или посоветовали?

ELITECH 2210.000100

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Виды работ и выбор опорного оборудования

Применение на строительной площадке или в частном пользовании оптического нивелира сделает работу лёгкой с применением нивелирного штатива. Прибор удобен в использовании. Изготавливают его из облегчённого алюминиевого сплава. Лазерный нивелир крепится к основанию становым винтом размером 5/8 дюймов. Такой штатив весит порядка 3,5 кг. Применить более тяжёлое оборудование типа лазерного или цифрового нивелира не представляется возможным из-за его маленького веса и небольшой площадки для самого прибора.

Выбирая геодезические штативы, можно использовать в работе лазерные нивелиры и уровни, а также любое другое геодезическое оборудование. Рабочая площадка и устойчивые ножки надёжно закрепят уровень, а построитель плоскостей будет иметь максимально чёткие линии, без погрешностей от вибраций или дрожи. Держатель можно применять как внутри помещения, так и на открытой местности.

Опорные основания геодезического типа требуются специалистам, выполняющим следующие работы:

  • Осуществление контроля за проведением строительных работ и параметров возводимых конструкций.
  • При строительстве линий электропередач, трубопровода и прочих линейных сооружений.
  • Контроль за деформацией или смещениями возводимых зданий, сооружений и другие виды работ.

Элевационные штативы больше подходят для специалистов, выполняющих следующие работы:

  • Разметка плоскости для монтажа навесных балок и перекрытий.
  • Разметка подвесных конструкций потолков, в том числе натяжных потолков.
  • Разметка разнообразного настенного оборудования и инженерных коммуникаций.

Максимальная высота таких штативов составляет 4 метра. Комплектуются также винтовым креплением 5/8 дюймов.

Облегчённое компактное опорное оборудование подходит для домашнего использования. В большинстве своём оно не имеет резьбового крепления. Для лазерного построителя плоскостей или уровня применяют универсальные фотоштативы. Они имеют крепление размером ¼ дюйма. Их положительное качество — это способность перемещать прибор не только вниз и вверх, но и изменять наклон прибора. Наклон лазерного устройства позволяет специалисту разметить и провести монтаж наклонных элементов.

Недостатком компактного фотоштатива является невозможность использования на открытом воздухе. Он комплектуется резиновыми наконечниками на ногах. Подобные ноги невозможно утопить в грунт. К тому же штатив лёгкий и способен упасть, что повлечёт поломку лазерного прибора.

Необходимые инструменты и материалы

Вместо треноги может использоваться стойка для лазерного уровня с распорной штангой. Она в сложенном виде достаточно компактна и не сложна в изготовлении.

Для верхней опоры берем переходную полипропиленовую муфту 20*50 мм. Остальные материалы и инструмент:

труба диаметром 27 мм, с толщиной стенки 1 мм;

телескопическая ручка валика;

  • саморезы;
  • отрезок коврика для фитнеса;
  • отвертка крестовая;
  • клей «Момент» или клеевой пистолет со стержнем;
  • канцелярский нож;
  • головка от дешевого китайского штатива;
  • клипса пластиковая для крепления труб диаметром 25 мм – 2 шт;
  • клипса пластиковая для крепления труб диаметром 20 мм – 2 шт;
  • уголок Деймокс 40*100 мм;

  • старый пистолет для герметика;
  • полипропиленовый тройник на 32 мм;
  • муфта пропиленовая для нижней опоры 32*50 мм;

  • шуруп пластиковый от детского конструктора с резьбой 5/8;
  • сверло диаметром 6 мм;
  • винт 4-6 мм с барашком.

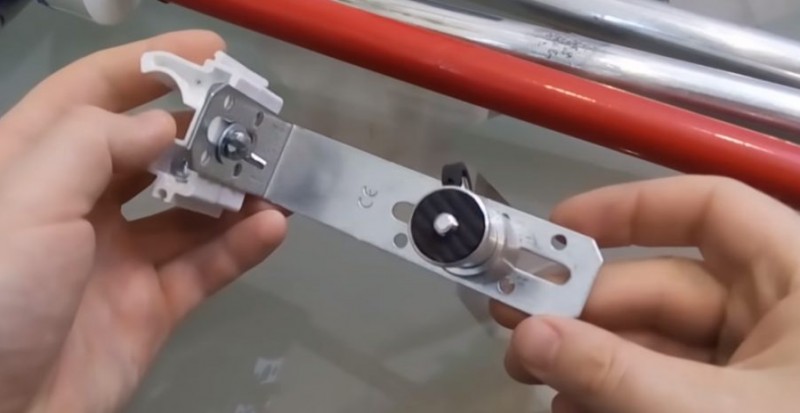

В процессе изготовления могут возникнуть сложности с методами крепления поддомкрачиваемой опоры штанги, но они решаются за счет усидчивости и терпения.

Правила выбора

Для того чтобы выбрать качественный и надежный прибор, необходимо учитывать рекомендации специалистов. Главные критерии при выборе треноги – вес изделия, высота трубки опоры и вид используемого оборудования.

Вес прибора напрямую зависит от типа используемого сырья, в ходе производства могут быть использованы следующие материалы:

  • сталь;
  • дерево;
  • алюминиевые сплавы.

Наиболее востребованными и практичными являются деревянные треноги, которые не мешают работе лазерных лучей в условиях повышенной температуры и на участках с прямыми солнечными лучами. Для работ в условиях повышенной сложности специалисты не рекомендуют приобретать алюминиевые изделия, которые при тепловом расширении могут изменить получаемые данные.

Для удобства перемещения необходимо выбирать те модели, которые упакованы в чехол или кейс. Для очень больших приборов на чехле предусмотрен ремень для транспортировки, который имеет функцию корректировки длины. Нелишними будут накладные резиновые накладки для ножек, которые предотвратят появление механических повреждений на напольном покрытии в помещении. Наиболее востребованными приборами являются устройства высотой от 100 см до 150 см.

Для частного использования лучше приобретать компактные штативы, которые имеют небольшой вес и размер. Масса одного экземпляра не превышает 4 кг

При покупке оборудования надо обратить внимание на то, чтобы вместе с ним шел в комплекте специальный винт, с помощью которого устройство можно будет надежно зафиксировать. Если планируется использование тахеометра, теодолита или лазерного нивелира, то специалисты не рекомендуют приобретать данное устройство

Универсальные приборы имеют более широкую область применения и подходят практически для любого оборудования. Масса изделия находится в диапазоне от 5 кг до 7,5 кг, что придает штативу большую устойчивость и надежность.

Профессиональные строители рекомендуют обратить внимание на элевационные приборы, которые имеют подъемный механизм. Данное устройство является незаменимым при разметке стен и потолка, а некоторые модели позволяют аппаратуру поднять на высоту более 3,5 метров

Учитывая все вышеперечисленные рекомендации, начинающие строители должны запомнить следующие правила:

  • для получения максимально точных результатов надо приобретать тяжелое и устойчивое оборудование;
  • для получения быстрых результатов по нескольким объектам лучше использовать легкие алюминиевые приборы с клипсами;
  • нивелир с компенсатором можно устанавливать на любую стойку.

Несмотря на высокую стоимость изделий, они имеют высокий уровень надежности и долговечности, что позволит полностью окупить стоимость прибора в течение нескольких лет. Если работы носят периодический характер, а прибор используется только в личных целях, то можно ограничиться покупкой китайского прибора, который имеет значительно меньшую цену и при нечастом использовании сможет прослужить много лет.

Строительные измерительные приборы – высокоточное оборудование, эксплуатация которого требует знаний и профессиональных навыков. Длительный и кропотливый труд инженеров привел к появлению такого оборудования, как нивелир, правильная эксплуатация которого невозможна без надежного и грамотно подобранного штатива. Именно от этого оборудования зависит точность и правдивость полученных показаний и качество выполненных работ. Перед покупкой держателя надо внимательно изучить все рекомендации опытных специалистов и выбрать именно тот штатив, который соответствует эксплуатируемому оборудованию.

Обзор алюминиевых штативов для нивелира на винтах ADA ждет вас далее.

Заключение

Важность выбора штатива под нивелиры очевидна. В противном случае человеку не удастся избежать проблем в процессе выполнения повседневных задач

Следует отметить, что изготовлением качественной подставки может похвастаться далеко не каждый бренд

При выборе необходимо обращать особое внимание на качество сборки и наличие люфта. Работа узлов должна быть плавной, вспомогательные элементы легко вкручиваться и сниматься

Цена известных брендов высокая, поэтому внимание следует уделить отечественным аналогам.

Между собой модели отличаются материалами изготовления, способами крепления, головками, ножками и высотой установки

Не лишним будет обратить внимание на вес и габариты конструкции в собранном виде. У каждого устройства есть как преимущества, так и недостатки

Сперва необходимо определиться с моделью нивелира и только после этого приступать к выбору штатива.
