Изготовление стойки для болгарки своими руками

Основные преимущества

Довольно часто домашние мастера сталкиваются с ситуацией, когда нужно равномерно нарезать заготовки. Несмотря на то что болгарка является незаменимым инструментом в хозяйстве, принцип её работы отличается монотонностью. Удерживать вес этого агрегата в одной руке длительное время, пытаясь максимально ровно выполнить надрезы, бывает крайне затруднительно. В этом случае у мастеров часто возникает идея сделать для нее долговечную и устойчивую опору.

Чтобы результат превзошёл все ожидания, нужно изготовить качественные крепления, а также подготовить все необходимые подручные материалы: небольшие деревянные бруски и фанеру. Именно эти детали помогут осуществить стационарную установку подставки на ровную плоскость. Изготовив такой держатель для болгарки своими руками, у специалиста больше не будет необходимости держать инструмент на весу, переживая за вылет абразивного круга. Такая ситуация чревата серьёзными увечьями.

К основным преимуществам такой стойки можно отнести следующее:

• У мастера всегда есть возможность расположить болгарку под нужным углом.
• Обрабатываемую деталь можно зафиксировать в наиболее подходящем положении. Для этих целей используются тиски, которые помогают нарезать заготовки нужных размеров.
• Изготовив самодельную стойку болгарки УШМ своими руками, можно проводить быструю и точную нарезку лёгких металлов: керамической плитки, алюминиевых профилей, металлических уголков.
• За короткий промежуток времени мастер вполне сможет изготовить необходимое количество заготовок.
• В случае надобности реализовывается вертикальное перемещение деталей для выполнения определённых задач. Главным инструментом в этом случае считается угловая шлифовальная машина (УШМ).
• Существенно повышается производительность труда.
• Эксплуатация таких стоек отличается высоким уровнем безопасности.
• Гарантия высокой степени устойчивости для вращающегося держателя.
• Отсутствует необходимость удерживать тяжёлый инструмент в руках.
• Полностью минимизированы риски возможного выпадения или выскальзывания болгарки из рук.

Несмотря на все преимущества, начинающие мастера часто задаются вопросом, позволит ли самодельный станок для крепления УШМ нарезать металл ровно. Ведь скорость вращения и частота оборотов у этого инструмента просто неуловимы для человеческого глаза. Конечно, гораздо проще приобрести уже готовый станок в специализированном магазине, но заводские приспособления (такие как Metabo) тоже нуждаются в доработке. Ведь все они изготавливаются из тонкого металла, из-за чего считаются хлипкими и недолговечными.

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов. При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Меры предосторожности

Всегда нужно помнить, что стойка должна быть крепко зафиксирована со станиной. Чтобы обезопасить себя от травм и несчастных случаев, нужно придерживаться основных рекомендаций:

• Сетевой шнур лучше всего зафиксировать с помощью пластиковых зажимов, чтобы он не путался под ногами и случайно не попал под режущий инструмент во время его активной эксплуатации.
• Кабель от болгарки необходимо надёжно прикрепить к подвижной части стойки.
• Во время работы желательно использовать специальные защитные очки, чтобы микроскопические частицы металла не попали в глаза.
• Прежде чем запустить агрегат, нужно тщательно осмотреть режущий круг болгарки на наличие сколов и повреждений.

Сегодня существует множество защитных элементов, которые можно изготовить даже в домашних условиях. Что касается оптимального размера штатива, то своё предпочтение лучше отдать тем моделям, которые подходят по диаметру используемого диска. Все части станины обязательно должны соответствовать марке используемой болгарки.

Специалисты утверждают, что хорошо работать за маятниковой стойкой, которая упрощает сам процесс распиливания металлических заготовок. Кроме того, маятниковая система устроена таким образом, что с её помощью можно быстро и качественно реализовать задачи любой сложности. Изготовить такое приспособление в домашних условиях достаточно просто. Для этого нужно взять: качественный металлический профиль, пружинку, сварочный аппарат, маятник и уголки.

Особое внимание следует уделить железному столу, на который чаще всего мастера устанавливают созданную ими конструкцию. Его нужно проверить на устойчивость, надёжность и шаткость

Кроме того, в процессе изготовления даже самых мелких деталей стойки не нужно забывать о мерах безопасности.

Originally posted 2018-07-04 08:07:07.

Обзор возможных вариантов изготовления стоек для болгарки

Стойка для УШМ, как упоминалось выше, – это несложный механизм, но такое утверждение касается лишь самых простых конструкций. Рассмотрев все многообразие устройств заводского производства и самоделок, можно выделить три основных вида приспособлений:

• самая простая станина маятникового типа;
• маятниковый механизм с поворотным узлом для разрезания болгаркой под разными углами;
• станина для угловой шлифовальной машинки с так называемой протяжкой.

Наиболее распространенный и простой в изготовлении самодельный станок для болгарки построен на базе маятниковой консоли. С помощью такого оборудования можно легко распиливать разные трубы как круглого, так и профильного сечения, а также прутки, арматуру и металлические детали, толщина которых не превышает толщины рабочей части диска, а длину пропила можно регулировать путем перемещения заготовки по станине. Особенности приспособления для УШМ:

• простота в изготовлении и в работе;
• высокая надежность, так как здесь используется всего один подвижный узел;
• таким оборудованием не получится пилить под углом;
• сложно пилить листовой материал: маленькая точность и травмоопасность.

Устройство станины с поворотным механизмом для УШМ позволяет проводить все вышеописанные операции резки металла, но при этом добавляется функция пиления болгаркой под разными углами. Здесь также присутствует маятниковый узел, и, кроме него, сама опора маятника может поворачиваться, либо поворачивается упор-зажим, который удерживает заготовку. Особенности приспособления:

• расширенные возможности обработки металла УШМ;
• относительная простота конструкции;
• здесь более сложно получить точный перпендикулярный и угловой рез за счет поворотного механизма и необходимости калибровки угла.

Проектируем свой вариант станины под болгарку

Взяв за основу вышеперечисленную комплектность станины под болгарку, каждый сможет видоизменить конструкцию под свои потребности. Тем более, что многие из деталей самодельного устройства можно использовать из других механизмов. Например, в качестве опорной станины вполне подойдёт основа настольного сверлильного станка или списанная плита от небольшого универсально-сборного приспособления (УСП), на которых уже имеются т-образные пазы.

Работы включают в себя следующие этапы:

1. Разработка технического задания и чертежей. Основными параметрами самодельной станины для болгарки будут максимальный диаметр рабочего диска, габариты самой УШМ и наибольшее сечение заготовки, с которой придётся работать.
2. Подбор заготовок для изготовления станины. Здесь учитываются размеры сечения деталей, и материал, из которых они сделаны. Например, сварной вариант менее надёжен из-за периодически возникающих вибраций и динамических нагрузок, поэтому низкоуглеродистые стали предпочтительнее сталей типа Ст.5, сталь 45 и т. п., механическая прочность которых выше. Из тех же соображений трубчатые профили целесообразнее уголков или двутавров.
3. Изготовление приспособления, опираясь в основном на собственные возможности (хотя ряд деталей, в частности, для измерения размеров, элементы крепления УШМ на стойке и т. д. лучше заказать в профессиональных мастерских).
4. Окончательная отделка (проверка устойчивости, окраска, возможно – термообработка), а также монтаж системы управления.

При этом следует предусмотреть возможности станины для болгарки на перспективу, т. е., пригодности приспособления к выполнению с его помощью и других операций, для которых предназначена любая УШМ.

Дальнейшие вопросы будут рассматриваться в предположении, что все компоненты станины будут изготавливаться «с нуля». За основу можно, например, принять следующую конструкцию (см. рис. 1).

Рисунок 1 – Общий вид станины в сборе Из рис. 1 следует, что станина данного исполнения состоит из:

1. Опорной рамы, которая может в дальнейшем устанавливаться на верстак или любую ровную поверхность. Рама сваривается из профильных труб, обладающих повышенной жёсткостью, в том числе и при вибрациях.
2. Круглого универсально-сборного приспособления с пазами 8 мм, на которое можно устанавливать изделия массой до 12 кг. На УСП устанавливается поворотный стол с винтовым регулирующим механизмом — маховичком и отсчётным лимбом. В качестве поворотного стола можно использовать ступицу от любой легковой автомашины, которая подойдёт по размерам.
3. Стола из толстолистового проката с крепёжными отверстиями.
4. Слесарных тисков для обрабатываемой заготовки (устанавливаются консольно, чтобы сбалансировать опрокидывающий момент от УСП).
5. Приваренной к раме вертикальной стойки, к которой прикрепляется сама болгарка.
6. Возвратного механизма.
7. Поворотного рычага с креплениями под инструмент.

Сам поворотный стол снабжается линейкой, которая должна отсчитывать угловые и линейные перемещения. Её расположение ясно из рис.2. Вместо заводской конструкции отсчётной линейки по чертежам можно изготовить и самодельную, используя комплект из двух обычных слесарных линеек, и измерителя углов. Для менее сложных работ подойдёт и малка-угломер.

Рисунок 2 – Вид на рабочий стол в установочном положении

При изготовлении рабочего стола своими руками следует предусмотреть радиусные закругления углов и возможность для перемещения слесарных тисков без нарушения общей центровки.

Как сделать пусковую кнопку для маятникового станка из УШМ

УШМ работает при нажатии кнопки. Причем, скорость вращения шпинделя зависит напрямую от усилия прижима кнопки. Это означает, что в кнопку встроен регулировочный механизм, работа которого облегчает эксплуатацию инструмента. При эксплуатации УШМ на стационарном станке необходимо продумать пусковую систему, чтобы не приходилось одной рукой держать рукоятку, а второй нажимать на кнопку.

Если инструмент оснащен обычной кнопкой, которая автоматически фиксируется при ее включении, как например, в первом варианте сооружения станка, то здесь не возникает никаких трудностей. Сначала включается инструмента, а затем можно выполнять работы. Однако большинство углошлифовальных машин оснащены кнопками самоотключения, которые необходимо удерживать рукой во время работы. Из этой ситуации есть два выхода:

1. Воспользоваться стяжками (к примеру, пластиковыми) или хомутами соответствующего диаметра. Ими фиксируется кнопка в нажатом положении. При этом учитывать также необходимо и фиксатор, который отвечает за самовключение инструмента. И фиксатор, и кнопку необходимо стянуть хомутом, стяжкой или прочими подобными материалами. При этом принцип работы устройства будет следующий — при необходимости запуска инструмента, необходимо вилку воткнуть в розетку или сделать переключатель
2. Переделать пусковую систему — рационально в случае, если инструмент планируется использовать чаще в качестве отрезного станка, чем автономной болгарки. Для этого необходимо вывести провода из УШМ на отдельный переключатель, которым будет происходить включение и отключение инструмента при такой необходимости

Кнопку включения, если она выводится, лучше всего расположить на рукоятке. Самодельный станок не требует больших затрат на его изготовление, что собственно, и является главным его преимуществом.

Преимущества самодельного оборудования

Самодельные приспособления для ручного инструмента пользуются большой популярностью. Востребованность объясняется тем, что в мастерской они не занимают много места, что очень удобно в малых помещениях таких как гараж или подвал, что в основном и используют самодельщики.

Еще одним преимуществом самодельного оборудования является то, что владелец будет его изготовлять добротно, хоть такая самоделка и добавит в весе, но у нее будет запас прочности.

Чертежи подобного оборудования доступны для общего использования, но многие умельцы их дорабатывают самостоятельно, опираясь на собственные потребности.

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм
Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок
Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции
Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека
Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано
Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл
Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

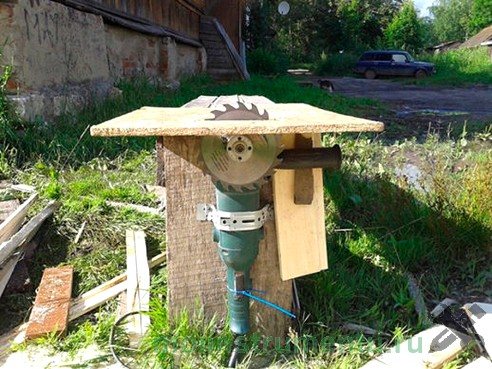

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

Сборка конструкции

Когда мастер принимает решение самостоятельно изготовить штатив для болгарки, это помогает избежать множества затрат, так как заводские модели дорогие и недолговечные. Но хороший результат зависит в том числе и от наличия элементарных навыков:

• Умения обращаться с болгаркой и бытовым сварочным аппаратом.
• Аккуратного сверления отверстий.
• Запаса свободного времени и терпения.

Чтобы стойка соответствовала всем эксплуатационным требованиям, её сборка должна проходить в строгой последовательности. В зависимости от личных предпочтений, мастер может разработать собственный чертёж, который будет соответствовать определённой модели болгарки или же можно воспользоваться уже готовыми чертежами. Помимо этого, перед любыми манипуляциями нужно проверить рабочее состояние основного агрегата. Если он плохо работает и часто ломается, тогда нет необходимости сооружать под него мощную станину.

Специалисты утверждают, что порядок сборки стойки для УШМ выглядит следующим образом:

• Изначально необходимо подготовить металлическую трубу, которую нужно аккуратно нарезать на отрезки определённой длины. Все манипуляции должны соответствовать используемому чертежу.
• В обозначенных местах просверлить небольшие отверстия.
• На этом этапе изготовить верхнюю и нижнюю раму.
• Металлические заготовки приварить сварочным аппаратом или прикрутить на болтовые соединения.
• Взять заранее подготовленный металлический лист либо ДСП.
• В зависимости от диаметра стойки, вырезать рабочую поверхность.
• Готовую поверхность установить на нижнюю платформу рабочего стола.
• Всё зафиксировать болтами.
• Держатель прикрепить к вертикальной раме таким образом, чтобы маятниковый тип вращения был свободен.
• Аккуратно установить точную пружину, которая каждый раз будет возвращать угловую шлифовальную машинку в исходное положение.
• Один конец пружины должен быть зафиксирован на верхней части торца, а вот второй конец на держателе.
• Пришло время взять реле на 12 В, которое поможет повысить уровень комфорта работы с болгаркой Оно должно быть расположено таким образом, чтобы в процессе работы было удобно дотягиваться до кнопки.
• Тщательно осмотреть состояние проводки и проверить её работоспособность.
• В мастерской обязательно выделить отдельную розетку для используемой станины.
• Взять качественные краски, лаки и грунтовки, чтобы полностью покрыть ими созданное приспособление. Эти манипуляции помогут придать изделию завершённый и эффектный вид. Кроме того, защитное покрытие из грунтовки убережёт стойку от негативного воздействия коррозии.
• На этом этапе осталось оснастить конструкцию подвижной линейкой и специальным ограничителем.
• Проверить готовую станину на работоспособность, запустить болгарку на холостом ходу.

Маятниковая станина

1. Опора или станина – часть, от которой отходит вертикальная стойка и куда укладывают заготовку для разрезания. Опорная часть также выполняет главную функцию – удержание всего станка в устойчивом положении.
2. Вертикальная неподвижная стойка, или штатив для УШМ, – этот элемент конструкции является частью маятникового механизма и опорой для подвижной консоли.
3. Подвижная планка или консоль – деталь, к которой непосредственно крепится болгарка.

Опорную часть в основном изготавливают из листового металла. В качестве нее может выступать заводская станина, например от сверлильного станка или любого другого, где имеется плоская платформа. На станине для УШМ обязательно должна присутствовать направляющая, куда упирают трубу во время резки. Направляющая не дает смещаться заготовке во время проведения операции. Кроме этого, для большего удобства можно снабдить опору прижимным механизмом, который будет неподвижно фиксировать трубу к направляющей во время работы УШМ.

Стойка, или штатив, – вертикально идущий вверх элемент. Он может быть изготовлен из профильной или круглой трубы. В верхней части крепится подшипниковый узел для подвижного соединения стойки с маятниковой консолью УШМ. Высота штатива зависит от размеров болгарки и устройства маятника. Тип трубы (ее геометрические параметры и толщину стенок) выбирают в зависимости от мощности и массы электроинструмента.

Маятниковая планка УШМ выполняет две функции. Во-первых, она жестко удерживает болгарку, тем самым не давая смещаться диску в осевом направлении. Во-вторых, с помощью нее совершается подача инструмента в область обработки, то есть УШМ может опускаться в рабочее положение, производить рез и снова возвращаться в исходную позицию. Для управления консолью на ней также предусмотрена специальная ручка.

Конструкция противовеса с амортизатором

1. Традиционный тип. Его делают при помощи установки грузика на хвосте консольной планки. Вес груза подбирают таким образом, чтобы в исходном положении болгарка была вверху, но при ее опускании на заготовку не приходилось прикладывать больших усилий.
2. Пружинный механизм в роли противовеса. В этом случае в верхнем положении УШМ удерживает сила упругости пружины. Наиболее подходящая для этих целей – пружина для закрывания дверного полотна.

Амортизатор или упор также является необходимым в конструкции стойки для болгарки. Основная задача такого элемента – не допустить перемещения инструмента при движении вниз ниже определенного уровня. В момент, когда труба полностью перерезана, опускание болгарки должно прекратиться.

Изготовление простого станка из фанеры

Материалы и инструмент

Для углошлифовальной машинки с рабочим диаметром 115 или 125 мм можно изготовить довольно простой станок из фанеры, который удовлетворит потребностям большинства пользователей. Для изготовления понадобятся:

• Стандартный лист фанеры толщиной 15 мм, их обычно выпускают размером 1525·1525 мм. При необходимости продублировать изделие и выпустить несколько установок на продажу, хватит одного листа.
• Труба алюминиевая с внутренним диаметром 6 или 8 мм (8 мм предпочтительнее, обеспечивает большую прочность).
• Болты, шайбы и гайки М6 или М8 (зависит от имеющейся алюминиевой трубочки).
• Стальной оцинкованный или алюминиевый лист толщиной 2…4 мм.
• Металлические хомуты длиной 150…200 мм.
• Набор саморезов по дереву длиной 25…45 мм.
• Клей для древесины, можно ПВА.
• Горячекатаный равнобокий уголок с полкой 25 мм.
• Врезные гайки по дереву под принятый монтажный крепеж М6 или М8.

Инструменты для производства работ, которые помогут изготовить станок из фанеры:

1. Дисковая пила или деревообрабатывающий станок на ее базе.
2. Сверлильный станок или электродрель.
3. Ленточнопильный станок, его может заменить электрический лобзик.
4. Плоскошлифовальный станок, подойдет ленточная шлифовальная машинка. Могут заменить вибрационная и орбитальная машинки.
5. Электролобзик с пилкой по металлу, можно использовать ножницы или иной инструмент для резки металлических листов.
6. Стамеска и киянка для выбора пазов по месту крепления болгарки.
7. Струбцины. Конструктивно могут быть самыми разными, главное, чтобы надежно фиксировали заготовки при склейке.
8. Шуруповерт с набором бит по используемые саморезы.

При необходимости можно выполнять работу с ручным инструментом, только производительность работ будет несколько ниже.

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

• станина;
• маятник;
• крепление под УШМ.

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Начинаем работу: подготовка платформы

В качестве основания станины лучше всего использовать фанеру, толщиной 10 мм. Установив на неё рычаг (с небольшим смещением от середины одной из сторон), необходимо отметить места крепления, которые после будут засверлены. Не стоит бояться, что рычаг встанет немного неровно, выводить его по угольнику нет необходимости. Дальнейшая разметка производится именно с учётом расположения этого рычага, а значит в итоге все углы будут идеальны.

ФОТО: YouTube.comОтмечаем места крепления, которые впоследствии нужно засверлить

Установка ножек станины на платформу

Теперь необходимо немного поднять платформу над поверхностью, на которой она будет устанавливаться. Для этого из той же фанеры нужно напилить 4 одинаковых квадрата, которые будут располагаться по углам. Их следует крепить на ПВА и саморезами. Конечно, можно обойтись и без клея, просто так будет надёжнее и проще.

ФОТО: YouTube.comНожки нужны, чтобы приподнять платформу над поверхностью

Фиксация рычага

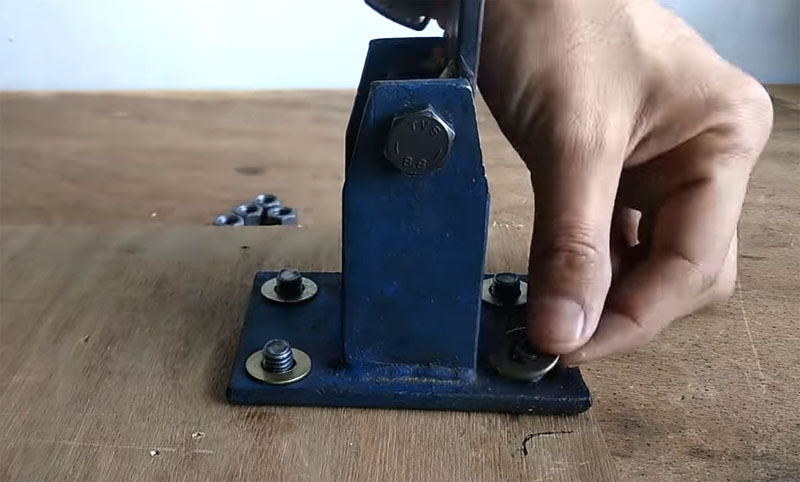

Далее рычаг следует крепить на платформе при помощи четырёх болтов. Если они слишком длинные, то лучше их заводить снизу основания, а сверху накручивать гайки.

Нельзя забывать и про шайбы. Вместо обычных, лучше использовать гравёрные, это исключит ослабление затяжки от вибрации при работе болгарки.

ФОТО: YouTube.comРычаг нужно крепить к платформе при помощи болтовых соединений

Крепление болгарки на рычаге

Возникает вопрос, как закрепить болгарку на рычаге. Очень просто. С краю рычага нужно сделать отверстие, сквозь которое болгарку можно и крепить на болт. Его следует вкрутить в отверстие, предназначенное для рукояти. Дополнительно корпус можно зафиксировать обычным хомутом.

Ещё одна важная деталь. Позади рычага необходимо установить возвратную пружину, которая будет поднимать болгарку и удерживать её в верхнем положении.

ФОТО: YouTube.comПружина и болт на месте, останется только хомут установить

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F
