Стойка для дрели: что это такое, виды и выбор

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

Иллюстрация	Описание действия
	Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления. К плите приваривается металлический профиль (стойка) сечением 40×40 мм.
	При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.

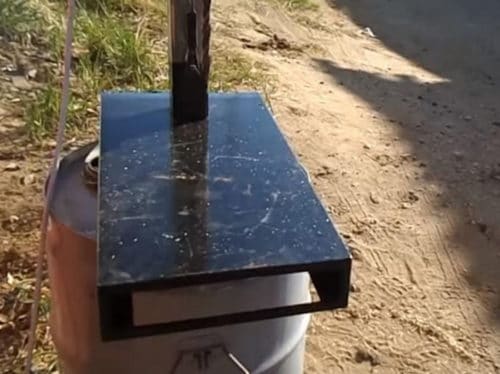

	Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
	На заготовке делается пропил, вдоль всей её поверхности.
	После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
	На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
	Проверяется способность собранной конструкции перемещаться вдоль стойки.
	Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
	Проверяется надёжность фиксации дрели.
	Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
	Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

• собранная металлическая конструкция красится;
• узлы перемещения смазываются;
• для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Инструкция по созданию станка

Первым делом в домашних условиях приступают к изготовлению столешницы. Для прочного основания лучше использовать металл размером 300*700 миллиметров и профильные трубы 250*350 миллиметров, соединенные между собой сваркой. Сверху труб приваривают металлическую столешницу.

Для стойки станка удобно использовать уголки с ребром жесткости в 25 миллиметров. 2 уголка, сваренные между собой, образуют нужный квадрат. Швы уголков зачищают и приваривают к основанию под углом в 90 градусов.

Изготовление столешницы

Для поступательных движений подъемного механизма понадобится тридцати сантиметровый металлический профиль, который одевается на стойку. Его плавному ходу, скольжению по стойке не должны препятствовать сварочные швы.

Подъемный механизм должен плотно прилегать к стойке станка. Для избежания зазора используют подшипники скольжения, закрепленные на распорной планке. На подъемный механизм сваркой закрепляется болт, в уголке вырезается отверстие, в которое продевается крепежный стержень. Завершает конструкцию мощная пружина, выступающая амортизатором.

Теперь можно приступить к закреплению двигателя. Для его крепления необходимо сделать дополнительную платформу из профиля 60 миллиметров. Отрезав 30 миллиметров профиля, в нем прорезают в верхней и нижней части отверстия под трос, затем приваривают к подвижному механизму, закрепленному на стойке. Для накрутки троса, у основания стойки закрепляется ручка. Для ее изготовления можно использовать металлический прут с диаметром 15 миллиметров.

Регулировка высоты подъема и погружения сверла в рабочий материал осуществляется механизмом тормозного устройства от велосипеда. Для продевания тормозного тросика и его намотки в стойке просверливают сквозное отверстие, в которое продевается болт с двумя накрученными на него гайками. В пространство между ними вставляется трос.

Еще одна гайка фиксирует болт на стойке. Для верхнего натяжного фиксатора используют натяжную лапку размером 20*100 миллиметров с прорезью. Натяжение троса, проходящего внутри пружины, производят закручиванием верхней гайки.

Конструкция механизма подъема

Для крепления двигателя вырезают пластину, которая точно совпадает с подготовленным крепежным местом. Профильную трубу и пластину сваривают между собой под углом в 90 градусов. Дрель на пластину крепится болтами.

Между валом двигателя и патроном устанавливается переходная муфта, крепится патрон. К электрической части подключается переключатель направляющий вращение двигателя, кнопка запуска и остановки сверлильного станка.

По завершении этапов сборки все сварочные швы подлежат зачистке, узлы конструкции — смазке, металлические и деревянные детали — обезжириванию, грунтовке и окраске. Чтобы краска не попала на трос и резьбу, их обматывают малярным скотчем.

Как сделать своими руками сверлильный станок из обычной дрели

Не у всех есть электродрель, а станок для аккуратных отверстий нужен. С достаточной для сверления скоростью можно вращать сверло собственными руками. Разработано много простых и изящных конструкций на основе ручной дрели.

ФОТО: mtdata.ruСверлильный станок на основе ручной дрели

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки (2 шт.); 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.

ФОТО: mtdata.ruСверлильный станок на основе электрической дрели

Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.

Станки для домашней мастерской можно делать и металлические, и деревянные. Усилия и скорости небольшие, а с деревом работать проще.

Что нужно для работы

Для работы нужна дрель и материал для основания и стойки. Для станины можно выбрать деревянную плиту размером 600×600×30 мм или стальной лист размером 500×500×15 мм. Для стойки используется деревянный брус сечением 50×50 мм². Удобно использовать старый фотоувеличитель – стойка уже крепко и удобно установлена на основании. Полоски металла потребуются для изготовления деталей крепления дрели к стойке.

Чертежи и схемы

На рисунках 4, 5 и 6 схематически представлены общие виды станков на основе ручной дрели. Размеры каждый мастер выбирает свои, исходя из тех ресурсов, которыми он владеет.

ФОТО: mtdata.ruСхема механизма вертикального перемещения дрели

С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки (4 шт.); 5 — пластина; 6 — болт М6×16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8×20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8×20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.

Пошаговая инструкция

Сначала выпиливается станина, затем устанавливается вертикальная стойка. Для перемещения дрели по вертикали используется мебельная направляющая для выдвижных ящиков. Подвижная головка, на которой крепится дрель, имеет в поперечном сечении т-образную форму. Края перекладины входят в пазы направляющей, на утолщённую ножку буквы «Т» крепится дрель.

На основе ручной дрели станки уже никто не делает, подавляющее большинство использует электродрель.

Виды

Все представленные на рынке приспособления для сверления отличаются друг от друга, в первую очередь, конструктивными особенностями и функционалом. Помимо этого, они могут комплектоваться различным оборудованием, в перечень которого входят, например, тиски и пылесборники. Дополнительные элементы позволяют максимально упростить эксплуатацию инструментов.

По принципу использования можно выделить две категории устройств.

• Стационарные стойки, превращающие обычные дрель, перфоратор или шуруповерт в компактный аналог станка. Эти изделия за счет своего веса и жесткой конструкции обеспечивают высокую точность выполнения всех операций. К главным минусам относят отсутствие мобильности и высокую стоимость.
• Мобильные сверлильные приставки или направляющие, представляющие собой устройства, обеспечивающие приемлемую точность сверления при минимальных размерах.

Еще одним важным критерием является функциональность рассматриваемых приспособлений.

• Стойки для вертикального сверления, являющиеся универсальными держателями и характеризующиеся максимальной устойчивостью. Они часто становятся незаменимым элементом мини-мастерских и помощниками домашних мастеров.

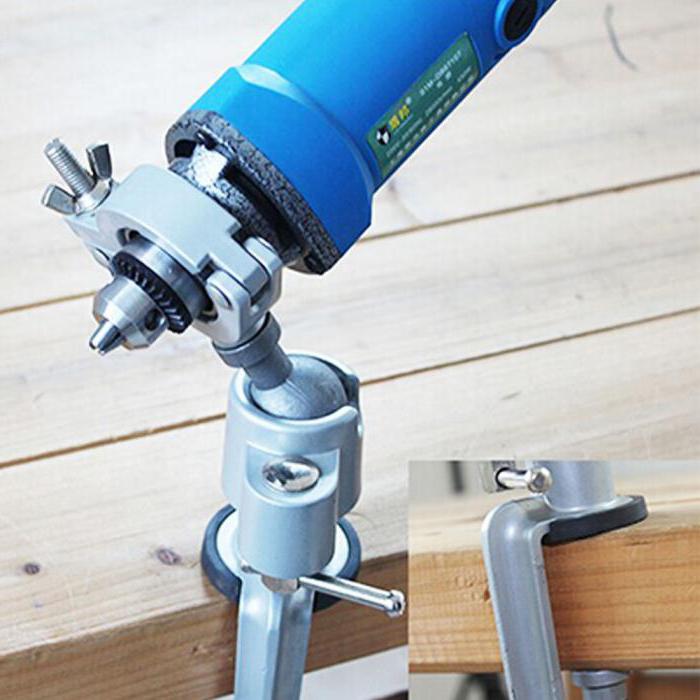

• Поворотные устройства, представляющие собой более сложное и функциональное оборудование. Помимо перемещения кронштейна с закрепленным сверлильным инструментом в вертикальной плоскости для установки требуемого расстояния от обрабатываемого материала до рабочего хода сверла, такие стойки позволяют устанавливать угол сверления. В итоге оборудование может использоваться также в качестве фрезерного или полировального.

Не менее важную роль играют особенности крепления самой стойки. Как показывает практика и свидетельствуют отзывы, максимально надежным вариантом являются магнитные модели. Большинство профессиональных приспособлений имеет именно такой способ крепления. Максимальная устойчивость в данном случае обеспечивается мощным электромагнитным полем. Магнитные стойки для сверления могут быть надежно зафиксированы в вертикальной, горизонтальной и наклонной плоскостях. Это позволяет выполнять работы в сложных эксплуатационных условиях. Как правило, подобное оборудование имеет ряд дополнительных опций. Например, включение инструмента невозможно, если от магнита не исходят импульсы.

Дополнительное оснащение самодельного станка

Оснащение станка из дрели дополнительными приставками позволит использовать его для сверления отверстий под углом, а также для выполнения несложных токарных и фрезерных технологических операций.

Чтобы выполнять на таком оборудовании фрезерные работы, необходимо обеспечить перемещение обрабатываемой детали в горизонтальном направлении. С этой целью в конструкции станка используется подвижный горизонтальный стол, оснащенный тисками для фиксации обрабатываемой детали. Оптимальным вариантом привода такого стола является винтовая передача, приводимая в движение при помощи рукоятки.

Координатный стол для самодельного станка

При помощи самодельного сверлильного станка, в котором в качестве рабочей головки используется ручная дрель, можно сверлить отверстия под углом, если оснастить его поворотной пластиной с отверстиями, расположенными по дуге. На такой пластине, которая может вращаться на оси, закрепленной на стойке станка, располагается каретка станка и сама дрель
. Отверстия на поворотной пластине, помогающие фиксировать положение рабочей головки, выполнены под наиболее распространенными углами: 30, 45 и 60 градусов. Порядок изготовления такого механизма выглядит следующим образом:

• в стойке станка и поворотной платине, на которой будет смонтирована каретка и закреплена дрель, высверливается центральное отверстие для оси;
• затем, используя транспортир, на поворотной пластине намечают оси отверстий, расположенных под наиболее распространенными углами, и просверливают их;
• используя осевые отверстия на стойке и поворотной пластине, совмещают два этих элемента и фиксируют их при помощи болтового соединения;
• на стойке станка просверливают три отверстия, которые будут использоваться для фиксации поворотной пластины в требуемом положении при помощи штифтов.

Алгоритм работы на самодельном станке, оснащенном такой поворотной пластиной, достаточно прост: ее просто поворачивают на требуемый угол вместе с закрепленной на ней дрелью и фиксируют при помощи трех штифтов, соединяющих поворотную и неподвижную часть стойки.

При помощи электродрели или шуруповёрта в толстой заготовке или детали затруднительно просверлить отверстие, которое будет строго перпендикулярно основанию. Такую работу с легкостью осилит простенький сверлильный станок, но покупать его для разовых работ накладно в финансовом плане. Выходом может стать изготовление держателя для дрели своими руками. Кстати, в связке со стойкой можно использовать и дремель. Прежде чем приступать к изготовлению держателя для дрели вертикального сверления, нужно детально разобрать все плюсы и минусы такого решения.

Изготовление стального станка: инструкция с пошаговым фото

Металлический станок состоит из аналогичных узлов, но сделать их труднее из-за сложности обработки материала. Достоинство конструкции в надежности, отсутствии люфта, что идеально подходит для установки дополнительных узлов, расширяющих функциональность станка.

Общее устройство металлического станка представлено на чертеже, а порядок изготовления конструкции следующий:

Для станины понадобится стальная плита толщиной 1 см. Размеры можно взять аналогичные, как у модели из дерева.

Стойку приваривают из квадратной или круглой трубы сечением 32–40 мм. Можно на плиту приварить гильзу большего диаметра, а в нее вставить трубу и зажать болтом.

Каретку изготавливают из трубы большего диаметра. Она должна свободно надеваться на стойку. К каретке фиксируют стальной хомут для дрели.

Теперь осталось все узлы сложить в одну конструкцию и попробовать хомутами зафиксировать дрель.

Как сделать своими руками?

Чаще всего мастерам нужно изготовить специальную стойку, так как она является самым универсальным из всех приспособлений. Её можно использовать для ровного сверления сверху вниз – вертикальное сверление под прямым углом. Предельная высота бруска для сверления определяется только высотой стойки и длиной сверла.

В качестве станины (основания) может использоваться толстый лист металла либо ДСП толщиной до 5 см. Стойкой послужит профиль с квадратным сечением. Также можно взять направляющие, с помощью которых выдвигаются и задвигаются обыкновенные ящики. Тогда не придётся раздумывать над механизмом перемещения дрели. Каретку можно изготовить из уголков. На ней закрепляется зажим для дрели. Для крепления можно использовать обыкновенные хомуты, которыми скрепляются водопроводные трубы.

Изготовить стойку можно по чертежам, имеющимся в интернете.

Подробную пошаговую инструкцию, как собрать стойку для дрели своими руками, можно посмотреть в видео. Ниже представлены разные варианты, так что вы можете выбрать любой на свой вкус.

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Самодельная стойка для дрели

Если у вас имеются соответствующие заготовки, то сделать своими руками стойку для дрели не составит труда. Перед началом сборки стоит подыскать подходящую опору и грамотно составленные чертежи.

ПМТ-3 конструкции Берковича-Хрущева часто использовался и используется до сих пор в практике металлографических исследований для замера микротвердости металлов. Порою оптическая составляющая микротвердомера ломается, а так как измерительный инструмент уже не выпускается, то такое основание как нельзя лучше подходит для самостоятельного выполнения стойки.

Микротвердомер состоит из следующих компонентов:

1. Основание.
2. Ручка для настройки предметного столика вдоль оси Х.
3. Ручка для настройки предметного столика вдоль оси У.
4. Винт с резьбой.
5. Специальное зажимное кольцо.
6. Штативная головка.
7. Микрометрический винт для крепления тубуса.
8. Микрометрический винт для смещения тубуса.
9. Поворотный шток.
10. Измеритель.
11. Наконечник.
12. Окуляр.
13. Штатив.

Остальные элементы, указанные на изображении, для переделки приспособления не имеют значения.

Тубус вынимается из штатива, после чего, пользуясь его посадочной поверхностью, в ней выполняется отверстие для дрели. В зависимости от унифицированных габаритов самих стоек диаметр готового отверстия должен быть порядка 43 миллиметров.

Специальное направляющее кольцо, высотой равной, как минимум, паре диаметров опорной составляющей корпуса дрели, размещается внутри клеммного зажима винта. За место небольших отверстий на поверхности штатива реализуется пара отверстий для резьбы М10-М12. При желании в шпоночном пазу винта можно зафиксировать металлическую шкалу, которая упростит регулировку смещения штатива.

После того, как оптическая составляющая микротвердомера будет удалена вместе с предметным столиком, остальную часть можно запросто использовать в качестве стойки для инструмента. Роль зажима отлично выполнят крепежные отверстия в основании прибора, рассверленные на больший диаметр.

Помимо указанного способа, самодельная стойка для дрели может быть изготовлена и по другому сценарию. Для массивной дрели роль стойки отлично сыграет основание от переносного сверлильного станка.

Выполнение самодельной стойки иными методами может отличаться некоторыми недостатками, среди которых:

• Пониженная точность сборки некоторых элементов;
• Слабая жесткость готовой конструкции;
• Слабое гашение вибраций при работе с инструментом;
• Наличие больших зазоров в сочленениях, что может стать причиной образования люфта.

Собранная своими руками стойка для дрели способна сэкономить немало средств, предлагая характеристики, ничем не уступающие магазинному аналогу.

Особенности конструкции

Вышеупомянутая стойка используется для фиксации дрели, которую можно превратить в стационарное приспособление. При желании вы можете модифицировать таким образом и другие инструменты по типу шуруповерта и перфоратора. Если изготовить устройство самостоятельно, то на нём вы сможете закрепить агрегаты почти любого размера.

Стойки позволяют делать точные отверстия и обрабатывать изделия из разных материалов, например древесину или пластик. Если же речь идет о заводской конструкции, то комплект обычно предусматривает разжимной механизм, который необходим для быстрой фиксации. Это делает работу на станке безопасной.

Стандартные устройства обладают незначительными размерами и весом, это указывает на то, что их можно использовать в быту. Обычно стойки являются разборными, а некоторые модели можно модифицировать своими руками. Такие манипуляции предусматривают изменение посадочных размеров и глубины сверления. Но подобные приспособления не заменяют сверлильного автомата. Это станет возможно лишь при том условии, если установить мощный электрический двигатель.

Вы, конечно же, можете приобрести готовое оборудование, однако такие стойки обычно сталкиваются с проблемами люфтов, из-за которых точность выполнения работ оставляет желать лучшего. Такой дефект можно устранить самостоятельно, для этого следует затянуть гайки или воспользоваться прокладками.

Как собрать основу стойки

Что важно в стойке для дрели? Прочность, подвижность и нужная высота. Прочность ей обеспечит профильная труба, а вот подвижность будет за счёт особой конструкции и механизма подъёма и опускания

ФОТО: YouTube.comОсновная деталь стойки – кусок трубы длиной примерно 60-70 сантиметров. Срезы должны быть ровными и отшлифованными ФОТО: YouTube.comКонструкция стойки такова, что рукав с дрелью должен двигаться по направляющей вверх и вниз. Для этого отпилите два куска профильной трубы длиной 10 см и закрепите их на пластине так, чтобы они плотно прилегали к основной направляющей. Саму же направляющую на пластине не фиксируйте

ФОТО: YouTube.comНакройте эту конструкцию второй пластиной и стяните её болтами. Проверьте: две пластины должны перемещаться оносительно основной части, не перекашиваясь в сторону и без особых усилийФОТО: YouTube.comТеперь можно закрепить между пластинами рукав. Он расположен под углом в 90° от основной стойки и закреплён на подвижной части парой болтов

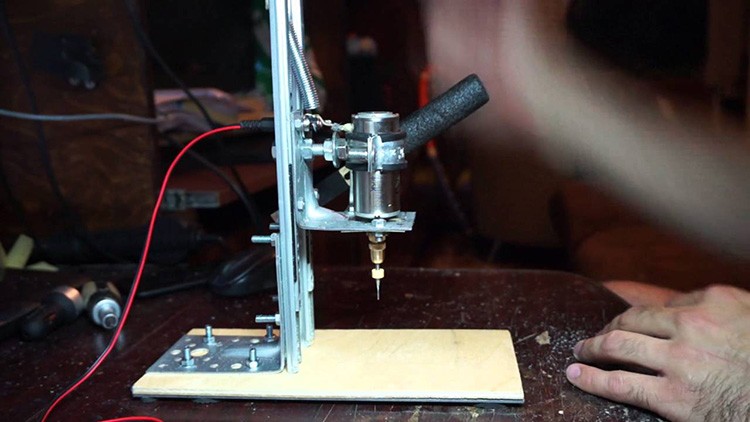

Как самостоятельно изготовить сверлильный станок для печатных плат

Печатная плата – это пластина, выполненная из диэлектрического материала, на поверхности которого нанесён слой металла, проводящего электрический ток. Размеры печатной платы регламентированы ГОСТ Р 53429-2009 «Платы печатные. Основные параметры конструкции», согласно которому толщина подобных изделий составляет 1,5–4,5 мм.

Вариант изготовления сверлильного станка для работы с печатными платами с использованием двигателя ДПР-52-Н1-02

В связи с этим сверлильный станок, предназначенный для засверливания печатных плат, является мини-станком, то при его изготовлении необходимо учитывать следующие особенности:

• у такого станка отсутствует необходимость в наличии большой электрической мощности;
• нет потребности в значительном ходе головки станка с установленным в нём сверлом;
• станок должен иметь небольшие размеры, позволяющие его использовать на рабочем столе радиолюбителя или человека, занимающегося изготовлением электронных систем;
• отсутствие необходимости в значительной мощности позволяет выполнить подобную установку на более низком классе напряжения и без использования громоздких патронов, предназначенных для установки свёрл большого диаметра;
• на станках данного назначения для установки свёрл используются специальные переходники и цанги, что обусловлено их малыми диаметрами.

Работа с печатными платами − это «тонкое» и скрупулёзное занятие, требующее тщательности выполнения работ и точности изготавливаемых отверстий

Изготовить самодельный сверлильный станок для печатных плат можно по технологии, рассмотренной в случае использования электродрели или шуруповёрта, с той лишь разницей, что в качестве привода можно использовать электрические двигатели меньшего напряжения и размеров.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

1. Циркулярная пила или распиловочный станок.
2. Электролобзик.
3. Углошлифовальная машинка (УШМ или просто «болгарка»).
4. Дрель или шуруповерт.
5. Шлифовальный станок.
6. Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

1. Фанера 15 мм.
2. Доска сосновая, массив;
3. Мебельные направляющие для ящиков;
4. Втулка;
5. Мебельная футорка;
6. Крыльчатая гайка;
7. Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

1. Основание:
   • Вертикальная рама;
   • Шпиндельная коробка;
   • Платформа (горизонтальная опора);
2. Сверлильный стол;
3. Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
4. Дрель (шуруповерт);
5. Механизм подпружинивания и рукоятка подачи сверла.

Топ-2. RedVerg DS-43

Рейтинг (2020): 4.34

Учтено 11 отзывов с ресурсов: Яндекс.Маркет, Все Инструменты

• Номинация

  Лучшее соотношение цены и качества

  Стойка изготовлена из прочных материалов: чугуна, алюминия и легированной стали. В конструкции не используется низкокачественный силумин, а пластик применяется только на накладке рукоятки. Цена при этом остается на приемлемом уровне.

• Характеристики
  • Средняя цена: 2 000 руб.
  • Страна: Россия
  • Высота (мм): 435
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 80
  • Размер основания (мм): 215×215
  • Вес (кг): 2,04

Сверлильная стойка часто подвергается нагрузкам, особенно если работать приходится с твердыми материалами. Чтобы инструмент прослужил долго, при его изготовлении должны использоваться только самые качественные материалы. Как в данной модели. Основание, имеющее форму квадрата 215х215 миллиметров, сделано из чугуна. Как и каретка, в которую фиксируется дрель. Вертикальная труба стальная, с нержавеющим покрытием. В основании имеются диагональные прорези, позволяющие установить тиски, а также повернуть их практически под любым углом. В конструкции не используется силумин, что и делает ее максимально прочной и надежной. При этом цена не шокирует и остается на приемлемом уровне.

Плюсы и минусы

• Диагональные прорези для тисков
• Нет силуминовых деталей
• Рукоятка с фиксатором
• Демократичная цена

Пружина из тонкой проволоки

Как сделать своими руками?

Конечно же, самым простым способом расширить возможности имеющегося инструмента будет приобретение уже готовой конструкции. Однако многие интересуются возможностью изготовления сверлильных стоек ручной работы. Анализируя отзывы, можно сделать вывод, что это сравнительно несложный процесс. Однако для его реализации потребуются определенные знания, а также соответствующие практические навыки, материалы и инструменты.

С учетом особенностей конструкций, позволяющих обычную дрель превратить в сверлильный станок, изготовить их можно даже из фотоувеличителя, устройство которого изначально включает часть необходимых ключевых элементов. Существует несколько вариантов исполнения самодельной стойки. Перечень необходимых материалов, оборудования и инструментария будет зависеть от выбора в пользу деревянного или металлического приспособления.

Станину можно изготовить из пластины (металлической или деревянной), размеры которой определяются мощностью оборудования и габаритами заготовок. Еще одним определяющим фактором является функционал будущей конструкции. Если для сверлильного станка достаточно будет сделать станину с размерами в переделах 600х600 мм, то в случае с многофункциональным агрегатом данные показатели должны быть увеличены.

Следующей важной составляющей является механизм перемещения дрели и другой техники вдоль направляющей. Основой данного узла будут ручка и пружины, а сам механизм может быть выполнен в нескольких вариациях

• Возвратным и смонтированным непосредственно рядом с ручкой, которая при этом помещается между двумя пластинами, установленными на стойке. При движении рукоятки вниз происходит возврат пружины и самой каретки в исходное положение.
• В виде двух пружин, установленных в специальных пазах каретки под углом 90 градусов, к которым закрепляются штифт и боковые пластины. При нажатии на рычаг пружины сжимаются, а дрель – перемещается вниз. Как только воздействие на ручку прекратится, весь узел вернется в свое первоначальное положение.

Необходимо перечислить явные преимущества самодельных приспособлений:

• изготовление подобных конструкций своими руками обходится дешевле, чем приобретение готовых;
• отсутствие каких-либо ограничений позволяет использовать практические любые материалы и запчасти от вышедшего из строя или же устаревшего оборудования;
• чертежи приспособлений и подробные инструкции, включая соответствующие видеоматериалы, в большом количестве находятся в свободном доступе;
• каждый желающий при наличии необходимых знаний и навыков может создать стойку по своим чертежам и с учетом всех потребностей.

Говоря о наиболее значимых недостатках изготовления конструкций для сверления своими руками, следует обратить внимание то, что:

• на определенных этапах может потребоваться доступ к токарному станку, сварочному аппарату и другому профессиональному оборудованию;
• из-за ошибок, даже незначительных, появляются люфты, отрицательно отражающиеся на качестве сверления и других работ;
• чаще всего модели, созданные кустарно, имеют ограниченный функционал.

Однако при грамотном подходе и качественном изготовлении всех элементов самостоятельно можно собрать даже поворотную модель. Нередко самоделки не уступают (а по некоторым показателям превосходят) заводским моделям. Все зависит от правильного выбора материалов и качества сборки.
