Как сделать самодельный стол для циркулярки своими руками по чертежам

Недостатки настольной циркулярной пилы

Советуем к прочтению другие наши статьи

• Преимущества газонной травы для оформления частной территории

• Сварочный инвертор Сварог ARC 205

• Климатическая техника: дополнительное отопление дома

• Качество и надежность обустройства ванной комнаты – выбор оборудования для душа

выключатель у пилы не фиксируется, поэтому ее нужно либо держать нажатой, либо вставлять деревянный клинышек  в выключатель (я временно делаю так), что не есть хорошо по безопасности. Но можно просто заменить выключатель на пиле, либо оборудовать стол розеткой с выключателем.

Больше недостатков своего стола для циркулярной пилы я не обнаружил.

Фото настольной циркулярной пилы:

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

Подключение мотора –  главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

1. Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
2. При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
3. После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
4. После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
5. Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
6. Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

1. Один из проводов катушки соединяем с одним из проводов якоря.
2. Другой подключаем к сети.
3. Второй провод якоря подсоединяем к диммеру.
4. Другой выход диммера подключаем к сети.
5. Пробуем запустить двигатель.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

1. Вал двигателя.
2. Вал пилы.
3. Ремень привода.
4. Шкиф мотора от стиралки.
5. Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

1. Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
2. Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
3. Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Станина и рама

После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.

Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.

Чтобы сварить раму циркулярки, необходимо:

1. Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
2. Далее соедините четырьмя уголками одинаковой длины.
3. В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
4. Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
5. Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.

Вариант изготовления компактного стола с ящиками

Довольно интересная конструкция, которую несложно повторить для собственной мастерской.

Реальный вид станка для фрезеровки заготовок

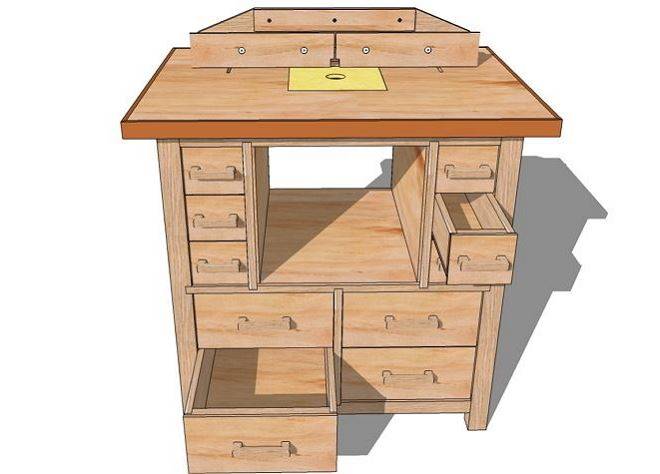

Конструктивная проработка в трехмерном отображении с помощью инженерных программ

	Каркас из отдельных деталей. Их изготавливают из хвойных пород древесины.

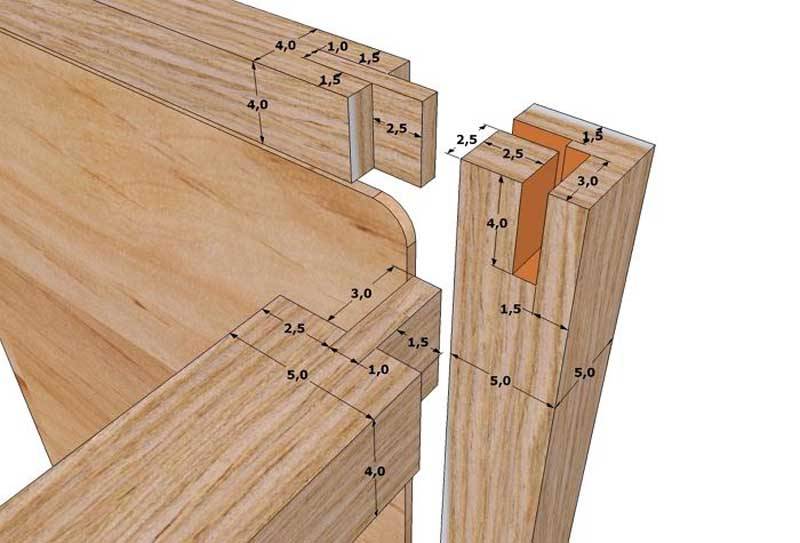

	Организация пропилов при стыковке деталей каркаса в верхней части. Показаны основные размеры.
	Организация пропилов при стыковке деталей каркаса в нижней части.

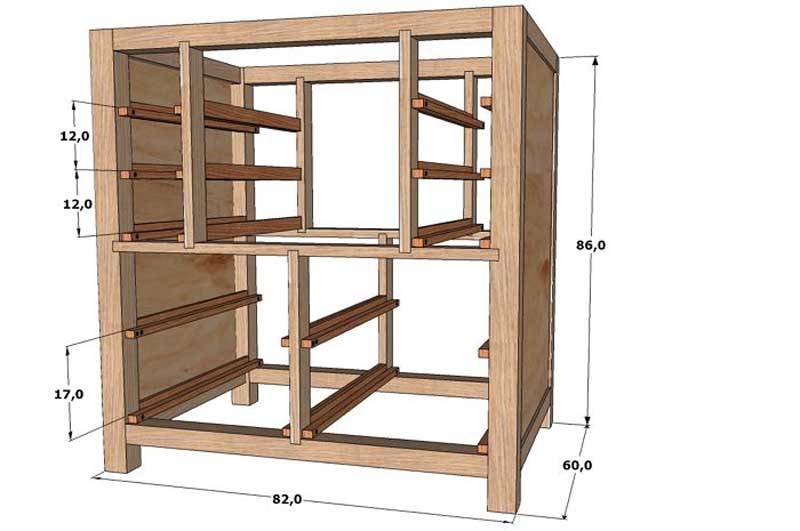

	Для установки направляющих для выдвижных ящиков потребуется склеивать эти детали из двух заготовок.
	Сборка каркаса стола и монтаж облицовочных боковых панелей.

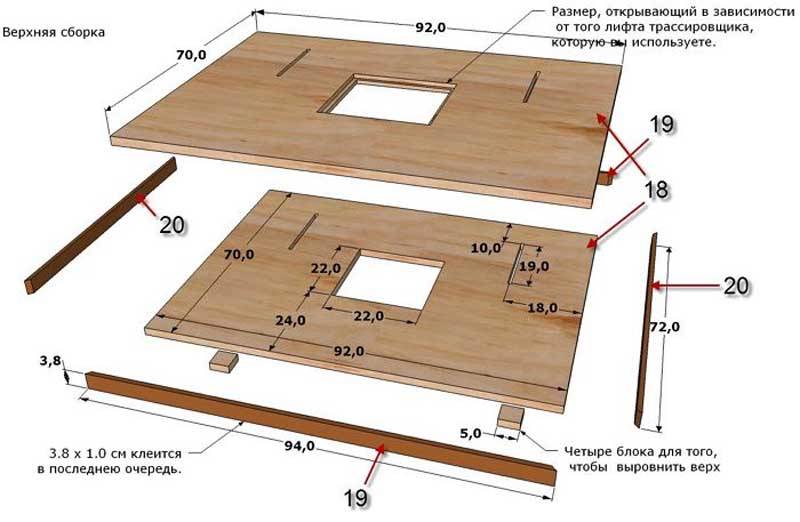

	Столешница состоит из двух пластин. Их обрамляют боковыми ребрами. Требуется делать стыковку на ус.

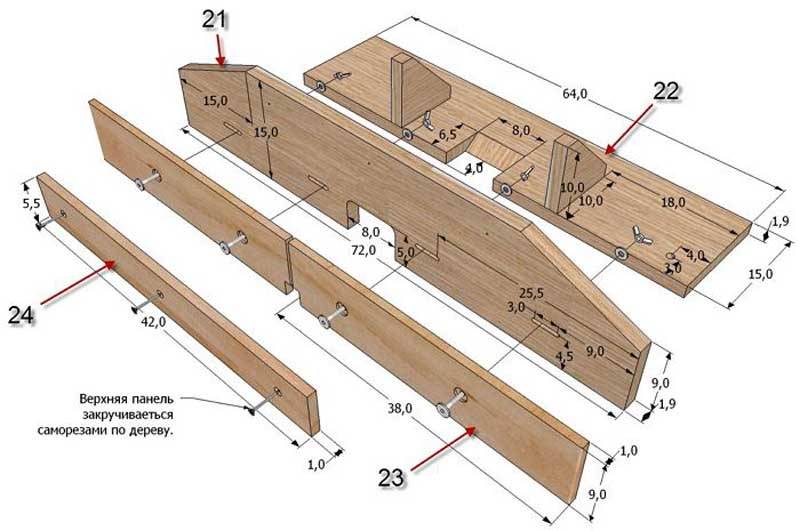

	Упор изготавливается из нескольких деталей.

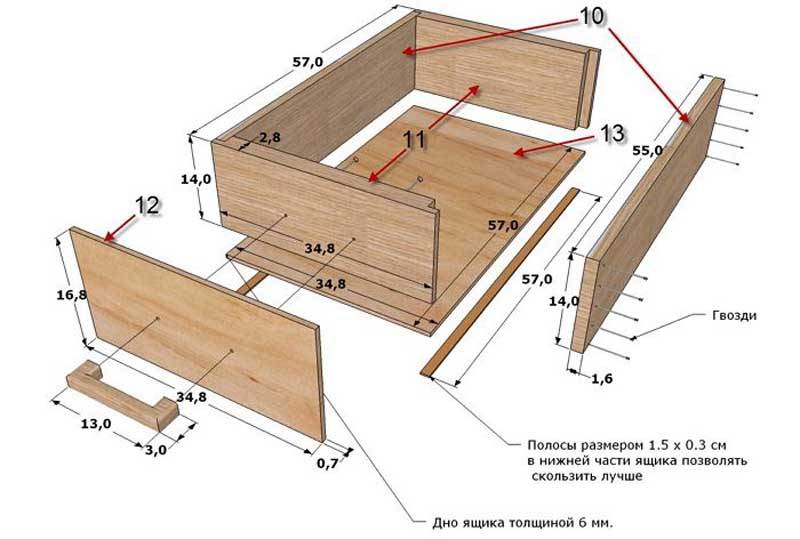

	Конструкция выдвижного большого ящика.
	Конструкция выдвижного малого ящика.
	Порядок установки элементов лицевой части ящика.

Боковые стенки, центральная стенка и дно станка.

Для изготовления подобного станка потребуется выполнить заготовку деталей. В таблице 2 представлены комплектация, размеры заготовок и материал.

Таблица 2: Комплектующие детали для изготовления стола под фрезер

Некоторые особенности и характеристики самого инструмента

Чтобы иметь представление о важности дополнительного устройства (самого стола), необходимо представлять характеристики самого инструмента, чтобы стол был сделан не абы как, а надежно. От этого зависит не только качество работы, но и безопасность самого человека

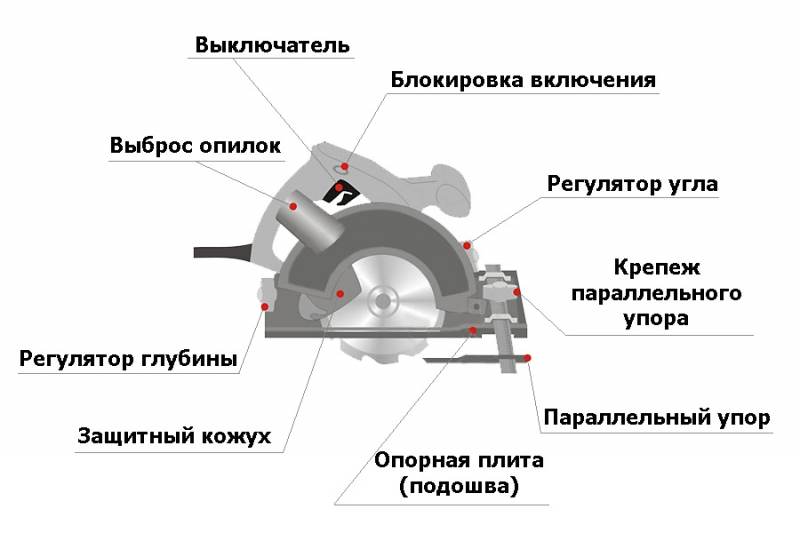

Схема устройства ручной дисковой пилы.

Дисковая пила — такое устройство, предназначенное для работ по распилке натуральной древесины и ее искусственных аналогов. Таким инструментом удобно работать абсолютно в любом направлении. Во многом безопасность работы с пилой зависит от точности направляющих приспособлений и от того, насколько надежно ограничен режущий орган.

Для того чтобы процесс распилки был удобен и физически не перегруженным, очень важно чтобы инструмент был правильно отбалансирован. Этот момент можно проверить и при выключенном аппарате

Современные технологии обеспечили дисковые пилы «мозгами», то есть электроникой. Такое управление позволяет выбирать скорость работы, а при старте давать более плавный ход. А в случае когда пила начинает испытывать нагрузку, система автоматически добавляет мощность.

Следует учитывать, что мощность двигателя пилы прямо пропорциональна диаметру диска, так как от этого зависит параметр вращающего момента. Таким образом, удается преодолеть сопротивление пиления, которое возникает из-за того, что рычаг силы сопротивления материала удлиняется. Поэтому чтобы пила работала лучше, необходимо при относительно небольшом диаметре диска, брать аппарат с хорошей мощностью.

Виды дисков для ручной дисковой пилы.

Эксплуатация такой техники подразумевает производство большого количества опилок. Вследствие чего пол приобретает скользящую поверхность, а воздух насыщается пылью, из-за чего становится трудно дышать. Также пачкается и одежда. Чтобы избежать этих неприятностей, необходимо чтобы пила имела патрубок для пылеудаления. Обычно он располагается на верхней направляющей и действует таким образом, что все стружки и опилки улетают в сторону. Как альтернативу можно использовать для этой цели и пылесос, шланг которого подсоединяется к патрубку.

Чтобы была возможность двигать полотно под наклон (до 45°), необходимо ослаблять зажимы на корпусе. Для вариации угла, ориентировку берут на специальную шкалу. Для того чтобы увидеть этот показатель точно, необходимо сделать пробный пропил. Наклон будет влиять на глубину пропила.

Необходимый материал и сборка стола для ручной циркулярной пилы

Для изготовления стола можно взять следующие материалы:

• фанеру толщиной 20-50 мм;
• оргстекло;
• плиты стеклотекстолита.

Выбирая пилы в магазине, покупатель часто обращает внимание на глубину погружения данного прибора, что означает максимальную толщину обрабатываемого материала. Необходимо предполагать, что использование ручной пилы не по назначению будет отбирать примерно 1 см распиловочной толщины

Если предполагается, что изделия будут громоздкими, например, длиной больше 2,5 м, то стол придется укреплять дополнительными ножками.

Циркулярный стол имеет несколько особенностей в своей сборке. Заготовка для крышки стола должна быть описана отдельным пунктом.

Итак, для столешницы делаются ножки из той же фанеры, но большей толщины. Для ее закрепления делают фиксаторы вдоль стола или накрест. Это позволит столу быть более жестким. На устойчивость будет влиять правильно подобранная длина ножек, место установки.

Стол может иметь различные размеры, эти параметры мастер определяет самостоятельно. Например:

• крышка 70х80 см;
• высота 110 см.

Пошаговая инструкция

Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:

• прежде всего, нужно сделать стол-основу;
• установить саму болгарку и диск;
• прикрепить упорную планку;
• подвести электричество;
• провести проверочный запуск.

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.

Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.

• Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
• Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.

• После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
• Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.
• Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.

• Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
• Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
• На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.

На этом работа закончена.

Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.

Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.

Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.

Инвентарь и требования к процессу работы

То, каким должен быть стол для торцовочной пилы своими руками, решает конечно же сам мастер. К обязательным требованиям можно отнести:

• безопасное и прочное крепление пилы;
• ровная и гладкая рабочая поверхность столешницы;
• удобный доступ к кнопкам пуска и остановки.

Самодельный стол можно сделать из дерева

В магазинах в основном предлагают изделия из нержавеющей стали. Но столы для фрезера и циркулярки из дерева нисколько не уступают им по качеству, да и срок службы от материала не уменьшается.

Сделать стол для ручной циркулярной пилы своими руками можно, используя в работе следующие инструменты:

• доски для ножек и столешницы;
• столярный клей;
• саморезы и шуруповерт;
• лобзик;
• рубанок.

Помимо этого, нужна рулетка и карандаш, а также лак по дереву для защитных свойств.

Преимущества самодельной техники

Большой популярностью самодельные циркулярки пользуются за счёт простоты своего изготовления, долговечности и надежности. Сегодня многие дачники используют самодельные агрегаты, а не покупают дорогую технику в специализированных магазинах.

К основным преимуществам такой техники можно отнести следующее:

• Универсальность инструмента.
• Простота его изготовления.
• Возможность существенной экономии.
• Надежность и долговечность оборудования.

Имеющиеся в интернете и тематических печатных изданиях схемы исполнения стационарных и мобильных циркулярок позволяют изготовить технику для обработки как тонких заготовок, так и толстых пиломатериалов. Можно подобрать простейшие варианты, которые отлично справляются с обработкой вагонки, тонких ламелей и фанеры.

Направляющие для продольных и поперечных спилов

Стол должен иметь направляющие, для их изготовления используют алюминиевые строительные П-образные рейки. Открытым краем они цепляются к столу. В последующем по ним будут передвигаться вспомогательные детали крепления, позволяющие выполнять более точные распилы.

Первой должна быть встроена направляющая, идущая вдоль пилы. Рейки для параллельной направляющей будут идти по краям стола, перпендикулярно самой пиле. Сами направляющие тоже изготавливаются из фанеры.

Самодельная циркулярная пила вещь на хозяйстве не столь уж редкая и, безусловно, полезная. Сделать ее можно, имея лишь начальные навыки работы по металлу, приспособленный под верстак стол и аккуратность.

Циркулярная пила своими руками имеет смысл, если у Вас уже есть какой-то задел по материалам: куски стального уголка, профильной прямоугольной трубы и, особенно, двигатель. Или угловая дрель («болгарка»). Мотор можно присмотреть б/у на «железном» рынке, там они не редкость.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Установка циркулярной пилы в самодельный стол

После изготовления основного корпуса, происходит установка электропилы в самодельный стол.

1. На этапах изготовления конструкции стола в столешнице были выпилены все необходимые отверстия.
2. Во время установки стационарной пилы необходимо идеально отрегулировать наклон инструмента, иначе выпилка деревянных деталей будет проходить некачественно. Первым делом необходимо установить инструмент на готовую столешницу во все пазы и определить, нужно ли менять наклон. Если угол не соответствует желаемому, то придется его подрегулировать с помощью специальных болтов, это самый простой вариант. Либо можно выпилить специальные брусочки, которые будут прикрепляться к столешнице, а уже сверху на них, под нужным углом будет крепиться электропила.
3. Если инструмент установлен на месте правильно, все отверстия сходятся, нужно поставить и прикрепить подошву к столу болтами и затянуть их с внутренней стороны с помощью гаек с пружинными шайбами.
4. После того как ручная дисковая пила будет установлена, надо взять брусок немного больше, чем те, с помощью которых происходило регулирование угла наклона, и закрепить его на столешнице в том месте, где была отмечена платформа пилы.

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

Крепление ножек к столу

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию

При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой. Регулярно проверяйте положение стола и его крепость

Конструкция должна быть устойчивой, без расшатывания

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны. Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.
