Устройство токарного станка по дереву

Этот агрегат включает в себя несколько главных узлов. Каждый из них выполняет определенную функцию. Для изготовления самодельного устройства потребуется более подробно ознакомиться со структурой этих элементов.

Домашний токарный станок, который изготавливается своими руками, позволит значительно сэкономить на покупке такого дорогостоящего оборудования

Станина. Основа любого станка, в том числе и деревообрабатывающего. Данный узел обеспечивает устойчивость конструкции на рабочей поверхности, а также способствует фиксации отдельных элементов станка. Благодаря станине все составляющие располагаются в нужных местах.

Важно запомнить, что стационарные устройства имеют более габаритную станину, оснащенную ножками. В свою очередь, настольные агрегаты имеют более компактную основу, что делает их мобильными

При производстве станка по дереву своими руками нужно уделить особое внимание этому узлу, так как от него зависит точность и эффективность работы конструкции в целом

Передняя бабка. Этот узел выполняет очень важную функцию: обеспечивает вращение деревянной болванки во время ее обработки. Заготовка фиксируется в патроне, расположенном в шпиндельном валу. Стоит отметить, что некоторые малогабаритные станки включают в себя переднюю бабку, которая может двигаться по направляющим основы (станины). Ее перемещение позволяет отрегулировать расположение отдельных деталей относительно друг друга.

Когда деталь подвергается обработке, переднюю бабку токарного станка надежно закрепляют. Модели, которые относятся к стационарным, нередко совмещают этот элемент со станиной, что делает его полностью неподвижным.

Схема токарного станка по дереву

Задняя бабка. Этот узел, входящий в состав деревообрабатывающей конструкции, не является статичным. Он выполняет очень важную функцию: фиксирует в нужном положении болванку во время ее обработки. Закрепление заготовки посредством заднего узла учитывает ее прижим к патрону. Благодаря тому, что задняя бабка способна свободно перемещаться по направляющим элементам станины, обеспечивается фиксация и обработка деталей разной длины.

Суппорт. Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении.

Эта часть станка способна перемещаться по направляющим основы (станины). Малогабаритные настольные устройства, как правило, подразумевают использование такого элемента, как упор для резцов.

Суппорт универсального токарного станка предназначен для перемещения закрепленного резца вдоль оси шпинделя

Таким образом, как серийный, так и самодельный станок является довольно сложной конструкцией. Любой агрегат для обработки дерева включает в себя несколько взаимосвязанных между собой узлов. Перед тем как сделать токарный станок по дереву своими руками, необходимо четко понять назначение его составляющих.

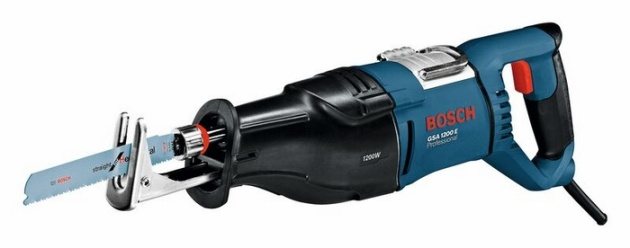

Электроножовка

Также известна как сабельная пила, а в простонародье именуемая «пила-аллигатор»

По принципу работы полностью повторяет классическую ручную ножовку, только возвратно-поступательное движение придается за счет электрической энергии, а не вашей руки.

В отличие от циркулярки сабельная пила работает грязнее, медленнее и грубее, но с ней безопаснее работать. Однако есть у аллигатора и преимущества: глубина пропила, которая ограничивается только длиной пильного полотна (а они сменные, так что в магазине всегда можно найти расходку под любую задачу), и возможность работать в труднодоступных местах.

Параметр регулировки скорости хода полотна позволит выбрать оптимальный режим исходя из жесткости древесины;
Чем выше мощность, тем быстрее вы разделаетесь с поставленной задачей;
Чем длиннее полотно, тем на более толстую толщину доски можно замахнуться.

Проверка качества исполнения

Качество стамески мы определяем продолжительностью её службы и уровнем обработки материала. По сути, помимо рукоятки, главным здесь является твердость самого металла для рабочей части инструмента и его закалка.

Пункт первый в выборе хорошей стамески – определение подходящего типа стали.

На рынке представлены следующие виды материалов (иногда указываются лишь способы обработки):

• кованый — drop forged;
• CrV – сделано из хром-ванадия
• CS – инструментальная сталь

Предлагаем способ определения типа стали инструмента, если он по какой-то причине не указан на стамеске.

Попробуйте заточить стамеску на камне. Смысл в том, что на хорошо закаленной стали от затачивания появляются заусенцы, их потом несложно убрать. Сталь, которая заусенцев не дает – перекаленная, чересчур твердая. Есть вероятность того, что при работе сталь будет раскалываться. Это может привести к травмам. И третий случай – сталь дает заусенцы, но они не снимаются. Это говорит о излишней мягкости стали. Врезаясь в древесину, сталь будет сминаться.

В целом, чем больше информации производитель оставляет на упаковке стамески о материалах, заточке, тем лучше.

Вертикальные держатели инструментов

Каждый умелец стремится организовать своё рабочее место так, чтобы инструменты находились на расстоянии вытянутой руки. Этому способствуют вертикальные держатели.

Держатель гаечных ключей

1. На стене над верстаком крепят деревянную планку. Рейку прикручивают шурупами в дюбели, установленными заранее.
2. В планку вбивают небольшие гвозди с промежутками, равными ширине ручек гаечных ключей.
3. Ключи развешивают на рейке.
4. Шляпки гвоздей удерживают ключи в горизонтальной и вертикальной плоскости.

Держатель отвёрток

1. В отрезке бруса 40 х 40 мм просверливают отверстия соответствующие диаметрам отвёрток, на расстоянии друг от друга 30 – 40 мм.
2. Отрезок бруса прибивают к стене дюбелями так, чтобы отверстия располагались вертикально.
3. В полученные гнёзда вставляют отвёртки. Теперь можно быстро достать нужный инструмент, не покидая рабочее место.

Пояс для стамесок

1. Планку крепят дюбелями к стене.
2. Пояс или ремень прибивают гвоздиками к планке так, чтобы получались своеобразные сквозные карманы.
3. В карманы опускают стамески, через которые проходят только стальные лезвия. Ручки удерживаются ремнем.

В приспособлении можно держать молотки, клещи, пассатижи и другие инструменты.

Самодельная подставка под паяльник

Работая с паяльником, возникает ситуация, когда нужно отложить инструмент. Положить паяльник с раскалённым жалом на столешницу или на какой-либо предмет – всегда рискованно. Самодельная подставка решит эту проблему.

Пример изготовления подставки под паяльник

1. Держатель делают из проволоки в виде спирали. Для этого разгибают проволочную вешалку для одежды.
2. Проволоку наматывают на цилиндрический предмет, диаметром 1,5 – 2 см. Подойдёт ручка стамески или другого инструмента.
3. С одной стороны пружины оставляют свободный конец проволоки.
4. Конец сгибают круглогубцами в петлю.
5. Для основания подставки берут доску 200 х 100 х 20 мм.
6. В основании просверливают сквозное отверстие ø 4 мм.
7. С тыльной стороны доски отверстие рассверливают большим сверлом – под потай головки винта.
8. Винт продевают снизу вверх.
9. На винт одевают петлю пружины и затягивают гайку.
10. В доске коронкой вырезают круги под размер чашечки для свечей либо аналогичных изделий.
11. Стамеской делают выборку древесины в 3 углублениях.
12. В проёмы вставляют чашечки, которые заполняют припоем, оловом и салфеткой для очистки жала.
13. Паяльник вставляют в пружину.
14. В доске делают небольшое отверстие для крепления гибкого стального шнура от светильника.
15. На конце шнура закрепляют зажим, которым фиксируют различные детали для пайки.

Конструкция может иметь другой вид – всё зависит от фантазии и изобретательности автора.

Инструкция по изготовлению верстака

Поскольку каждый делает стол «для себя», приводить в статье точные методики нецелесообразно. Но общий алгоритм для разных конструкций одинаковый.

После всей подготовки и изготовления чертежей приступаем к сварке нашего будущего верстака.

Металлического

Начать можно с изготовления столешницы.

1. Сделайте деревянный щит толщиной 4–6 см. Он нужен для амортизации ударов и тишины при работе. Сначала просушите древесину, а затем пропитайте её средствами от гнили и жуков-короедов.
2. При желании в нижней части присоедините полосы толстой резины по всему контуру.
3. Накройте щит металлическим листом и зафиксируйте его саморезами.

После этого изготавливаем каркас.

1. Разрежьте прокат или круглую трубу на части необходимой длины. Желательно сразу убрать заусенцы и скруглить острые грани. Каркас можно сделать из уголка размером 20х20х3 мм.
2. Будет правильно, если предварительно вы зачистите металл от грязи и ржавчины.
3. Сварите все отрезки в нужной конфигурации. Для прочности на сварные швы навариваются дополнительные накладки или делаются распорки.

После монтажа основных элементов наварите продольные и поперечные полосы. Чем их больше, тем лучше, с точки зрения прочности.

Из уголка сделайте направляющие для ящиков.

Зафиксируйте столешницу в верхней части верстака. Это можно сделать болтами или сваркой. При этом лучше сначала наложите столешницу и тогда сверлите отверстия. Иначе при монтаже они могут сильно не совпасть, и их придётся сверлить заново.

Для безопасной работы на верстаке нужно использовать болты с потайной головкой. Углубления для них делаются зенковкой или большим сверлом (им нужно снять фаску под головку болта).

Зачистите все швы. Они должны быть аккуратными и не иметь капель металла.

Основное правило – длина и площадь сварного шва при стыковке деталей должна быть наибольшей. Для этого можно сделать дополнительные пропилы или фаски в свариваемых элементах.

Добавьте менее ответственные детали.

• Если ваш верстак будет с полкой, для неё понадобится лист фанеры или ДСП.
• Из дерева или тонкого металла сделайте ящики для инструментов. Их размер зависит от ваших предпочтений. Не забудьте вырезать или приварить ручки, чтобы их можно было выдвинуть.

Инструменты закрепляются на колышках или гвоздиках.

Далее, покройте металлические части грунтовкой в 2 слоя, а затем краской. Столешницу обработайте преобразователем ржавчины.

Более наглядно процесс работы показан на видео.

А если вам нужна менее монументальная конструкция, можно изготовить верстак из дерева.

Деревянного

Такой верстак больше подходит для столярных работ, чем для слесарных. Даже самое прочное дерево не выдержит больших нагрузок, поэтому можно сделать металлический каркас и деревянную столешницу.

Чисто деревянный верстак проще изготовить и стоить он будет дешевле. Вот примерно как он выглядит.

При работе обратите внимание на некоторые особенности

• Бруски соединяются уголками или винтами.
• Соединение получится более прочным, если болты будут проходить насквозь и заканчиваться гайкой.
• Не забывайте подкладывать шайбы.
• Дерево должно быть хорошо просушенным. Работа с сырым не допускается.
• Все части такого верстака нужно покрыть антибактериальным составом и средством от жуков-короедов.

Такой верстак может быть складным (но прочность снизится ещё больше)

В таком случае нужно особое внимание уделить шарнирам

1. Просверлите в деталях большее отверстие, чем скрепляющий болт.
2. Вставьте в него металлическую трубку. Её концы должны выступать на 1–2 мм.
3. Между деревянными планками желательно положить стальную шайбу.
4. Затем соедините эти элементы болтом. Подложите широкие шайбы под болт и гайку.
5. Накрутите контргайку или застопорите разъёмное соединение другим способом.

Вот варианты таких станков.

Не забывайте, что деревянные конструкции требуют ухода. На них не должно попадать машинное масло, растворители и другие агрессивные вещества. Да и нужно периодически смотреть, что гайки не раскрутились. Металлические верстаки такой заботы не требуют.

После сборки приступаем к обустройству нашего нового верстака.

Самодельные инструменты и станки

Трубогиб

Приспособление для сгибания металлических труб представляет собой металлический стержень, приваренный к станине. Стержень делаю из отрезка арматуры. Трубу одевают на штырь, а с другой стороны в трубу вставляют длинный отрезок арматуры. Нажимая на рычаг, трубу сгибают под нужным углом. Приспособление годится для небольших отрезков круглых труб.

Приспособление для сгибания профилированных труб

Владельцы тепличных хозяйств знают, насколько важно иметь устройство для сгибания длинномеров из профильной трубы. Выгнутый профиль применяют, как арочную конструкцию для формирования полиэтиленовых покрытий оранжерей

Трубогиб позволяет сэкономить немалые денежные средства на строительстве теплицы. Конструкция состоит из 3 роликов – два являются направляющими, а третий каток выполняет ведущую функцию.

Профильную трубу заводят в проём между двумя колёсами и катком. Каток имеет упор и поворотное устройство в виде рычага или привода электродвигателя.

Изготовление трубогиба своими руками

1. К станине из металла приваривают две оси из отрезков гладкой арматуры, на которые одевают старые автомобильные ступицы.
2. Со ступиц удаляют выступающие фаски, чтобы боковые поверхности роликов были гладкими.
3. В проём между ступицами помещают швеллер полками вверх.
4. В швеллер вкладывают такой же профиль, меньшей ширины полками вниз.
5. К внутреннему профилю сверху приваривают ось, на которую одевают третью ступицу.
6. К станине приваривают вертикальную полку из стального листа.
7. В вертикальной планке прорезают отверстие и запрессовывают в него подшипник.
8. На среднем швеллере сваркой закрепляют гайку.
9. Одним концом стержень винта вкручивают в гайку.
10. Хвостовик винта продевают через подшипник в вертикальной планке.
11. С тыльной стороны планки к хвостовику приваривают поворотную рукоятку.
12. К оси ведущей ступицы приваривают поворотный рычаг.

Станок готов к работе. Между роликами заводят профильную трубу и зажимают её винтом. Поворотным рычагом приводят в движение ролики, которые протягивают трубу, изгибая её. Радиус изгиба устанавливают поворотной рукояткой винта.

Трубогиб из автомобильных ступиц – один из вариантов устройств. Существует много конструкций гибочных устройств. В некоторых моделях ведущий ролик соосно соединяют с валом электродвигателя.

Особенности шлифовального станка по дереву своими руками

После распила дерева его необходимо отшлифовать и только потом переходить к возведению построек или сооружению других предметов. Всего выделяют несколько разновидностей шлифовальных станков:

Дисковый. Рабочая поверхность изготавливается в виде круга, на который сверху закрепляется наждачная бумага или другое приспособление для шлифовки. Можно регулировать скорость обработки, не меняя число оборотов.

Вариант устройства с диском

Ленточный. Между двумя валами натягивается непрерывная полоска наждачной бумаги. Сделать своими руками ленточные шлифовальные станки несложно, достаточно подготовить подробный чертеж и ознакомиться с инструкцией

Важно, чтобы наждак в рабочей поверхности не прогибался под тяжестью заготовки

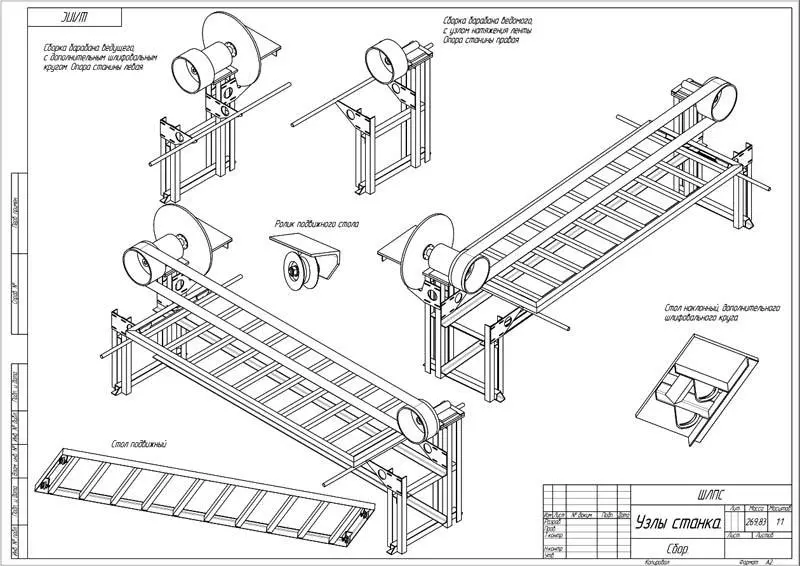

Процесс сборки ленточного агрегата

Барабанные шлифовальные станки по дереву распространены среди столяров. Используют для горизонтального выравнивания плоскостей по методу фуганки. Принцип работы заключается в закрепление «наждачки» на одном или двух барабанах, а под ними расположен стол с регулировкой высоты. Можно выставить необходимую калибровку и делать заготовки одинаковой толщины.

Домашний барабанный станок для шлифовки древесины

Колибровально-шлифовальные станки по дереву – универсальные машины, соединяющие шлифовку и выравнивание заготовок. Используются два типа оборудования: дисковое и ленточное. Такое устройство можно сделать самостоятельно, при правильном выборе чертежей.

Колибровально-шлифовальное оборудование на производстве

Чтобы правильно собрать подходящий вариант станка для шлифовки и обработки древесины, подберите подходящий чертеж и все комплектующие. Ниже приведено несколько примеров доступных и удобных схем оборудования:

Несложный ленточный вариантДругой вариант оборудования с ленточным принципом работыУниверсальная машина для работы с древесинойДомашний дисковый станок в действиишлифовальный станок

Электроножовка

Также известна как сабельная пила, а в простонародье именуемая «пила-аллигатор»

По принципу работы полностью повторяет классическую ручную ножовку, только возвратно-поступательное движение придается за счет электрической энергии, а не вашей руки.

В отличие от циркулярки сабельная пила работает грязнее, медленнее и грубее, но с ней безопаснее работать. Однако есть у аллигатора и преимущества: глубина пропила, которая ограничивается только длиной пильного полотна (а они сменные, так что в магазине всегда можно найти расходку под любую задачу), и возможность работать в труднодоступных местах.

Что нужно знать при выборе

• Параметр регулировки скорости хода полотна позволит выбрать оптимальный режим исходя из жесткости древесины;
• Чем выше мощность, тем быстрее вы разделаетесь с поставленной задачей;
• Чем длиннее полотно, тем на более толстую толщину доски можно замахнуться.

Дополнительные приспособления

Кроме основного инструмента в работе с деревом используются и дополнительные приспособления. Домашнему мастеру пригодятся:

• рабочий верстак с тисками;
• клещи и плоскогубцы;
• струбцины;
• линейки и рулетка;
• столярные карандаши;
• уголок и транспортир;
• отвес.

Верстак гарантирует удобство в работе

Наличие верстака гарантирует удобство в работе. Эта конструкция используется для выполнения большого количества операций. Она оснащается выдвижными ящиками, в них хранятся различные мелочи, которые всегда должны быть под рукой у мастера. При помощи плоскогубцев, клещей можно легко удалить метизы, быстро провести демонтаж. Струбцины разных конфигураций пригодятся для фиксации элементов.

Способы

На сегодняшний день разработано два основных приема обработки древесины: ручной и автоматический. Второй вид обработки также называют механическим. Ручной способ в полной мере применяется в домашних условиях, в то время как автоматический вариант используется в производственных масштабах. А чтобы полностью разобраться в существующих видах, предлагается подробнее узнать о каждом методе строгания.

Ручной

Данный метод обработки древесины предполагает использование ручного труда. Деревянная заготовка проходит тщательный осмотр, определяется направление волокон, слоев и уровень шероховатости.

Ручной метод рассчитан на строгание по слою. Говоря простыми словами, по направлению к выходу перерезанных слоев и косых волокон. Правильно определив направление, процесс работы становится более простым, а поверхность получает минимальную шероховатость.

Очень важно, чтобы обрабатываемый материал прочно фиксировался и плотно прилегал к основанию верстака. И только после этого можно приступать к основному этапу работы

Автоматический

Данный метод обработки древесины зачастую используется на производстве. Для этого разработано специальное оборудование – электрорубанок. Главное условие – обрабатываемая древесина должна быть высушенной и очищенной от пыли. В самом оборудовании следует настроить определенные параметры, чтобы, соприкасаясь с деревом, аппарат не производил резких толчков, способных испортить обрабатываемый материал.

Стамески и долота для долбления

Шипы и пазы в древесине для соединения деталей делают стамесками и долотом. Это ручной инструмент. Чтобы выдолбить глубокое и достаточно широкое гнездо или проушину, применяют долото. Рабочая часть долота – стальной, остро заточенный с одной стороны брусок.

Стамеской выдалбливают неглубокие отверстия, зачищают поверхность древесины, выполняют подгонку деталей. Форма лезвия у стамески может быть плоской или полукруглой.

Перед началом работ наносят разметку на деталь, затем ее прочно закрепляют в струбцине на верстаке и начинают выдалбливать. Волокна подрубают под углом 45–60°, углубляются каждый раз на 4–5 мм, стружку сразу же убирают.

Электрический инструмент в работе с деревом

Квалифицированные специалисты и многие домашние умельцы предпочитают обзавестись электрическим оборудованием, позволяющим оперативно, качественно выполнить различные виды работ. Этот инструмент для работы по дереву предлагается в большом ассортименте. К самым востребованным устройствам относятся электрические:

• рубанки;
• дрели;
• цепные, дисковые пилы;
• шуруповерты;
• шлифовальные машины и др.

Электрический рубанок существенно упрощает процесс придания идеальных показателей деревянной поверхности. При помощи дрели создаются отверстия требуемой величины. Можно использовать этот аппарат и в установке крепежей, замешивании растворов.

Электрический рубанок существенно упрощает процесс

Высокой популярностью у профессионалов и любителей пользуются электрические шлифовальные машины. На производствах используются ленточные модели, предназначенные для больших объемов работ. В быту, ремонтах применяются вибрационные, планетарные инструменты для шлифовки дерева.

Цепная или дисковая пила является незаменимым оборудованием для мастера, которому приходится выполнять работы по дереву в больших объемах. Современные многофункциональные модели выполняют целый ряд операций.

Дисковая пила по дереву является незаменимым инструментом

Домашнему умельцу, специалисту, который занимается изготовлением сложных конструкций, пригодится фрезерное устройство. Механический, электроинструмент по обработке дерева позволяет создавать фигурные элементы, лестницы и рамы для окон, мебель.

Не только ручные лобзики используются в создании мелких элементов, в работе, требующей особой точностью. Можно приобрести и электрический инструмент для вырезания по дереву.

Электрический лобзик выполнит работы, требующие особой точности

К преимуществам электрических приборов относится оперативность выполнения операций, отсутствие необходимости затрачивать много сил. Для стационарных работ целесообразно приобретать модели, работающие от сети. Мобильные устройства с аккумуляторными батареями позволяют выполнять операции в любом месте.

Шлифовальный и обдирочный инструмент

Чтобы сделать дерево идеально гладким, необходим шлифовальный инструмент. Маленькие фигурки и детали из древесины шлифуют вручную шлифовальной бумагой, наждачкой, совершая монотонные механические движения.

Чтобы заглаживать края, торцы изделий, применяют рашпили. Это специальные напильники для дерева с крупной насечкой.

Для больших площадей используют электрические деревообрабатывающие машинки, к ним относятся:

• болгарки со шлифовальными насадками;
• ленточные шлифмашинки;
• эксцентриковые (орбитальные);
• плоскошлифовальные (вибрационные).

Ленточный инструмент больше подходит для грубой зачистки, снятия толстого слоя краски или выравнивания поверхности. Более тонкую шлифовку проводят эксцентриковыми и плоскошлифовальными агрегатами.

https://youtube.com/watch?v=eE7APGHLIGU

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

Фрезы для станков по дереву

Делаем токарный станок по дереву своими руками

Конструкция примитивная, но абсолютно работоспособная. И главное – эскиз дает представление о том, как именно должен выглядеть станок. Составные части:

Станина токарного станка по дереву

Представляет собой горизонтальную рамную конструкцию, на которой расположены все остальные части агрегата.

Важно! Токарный станок обязательно должен быть цельным. Поэтому нельзя крепить составные части обособлено

При работе, аппарат вибрирует (из-за асимметрии заготовки). Все части должны работать синхронно, иначе деталь может войти в резонанс и вырваться из крепежа.

Самодельный токарный станок по дереву с надежной станиной. Подробное руководство как сделать своими руками.

Рама может устанавливаться на верстак (настольный вариант), или иметь собственные опоры (ножки). Важным элементом станины является продольная направляющая, рельса (или иное приспособление), для перемещения отдельных элементов (задняя бабка вдоль, подручник поперек оси вращения).

Подручник токарного станка

Является опорой для режущего инструмента. Эта конструкция наиболее критична с точки зрения безопасности оператора. Если заготовка выскочит из фиксаторов – она просто упадет. А если по причине ненадежного подручника из рук вырвется резец – травмы не избежать. Изготавливая кронштейн для подручника, желательно предусмотреть не только горизонтальное перемещение, но и поворот вокруг оси крепления. Перемещение по вертикали не требуется, разве что небольшая регулировка. Плоскость опоры должна быть в одном горизонте с осью вращения заготовки.

Привод станка

Собственно, двигатель, вращающий заготовку. Самый простой вариант – прямая передача. Непосредственно на вал мотора закрепляется шпиндель, никаких передаточных устройств не предусмотрено. Преимущество – простота конструкции, не нужно искать дополнительных деталей. К тому же, размещенный непосредственно на станине двигатель, экономит место. Недостатки тоже имеются.

Во-первых, – невозможно регулировать скорость (разве только вы нашли мотор с регулятором). Во-вторых, – на вал будет постоянно действовать нагрузка. Помимо вредных вибраций, подшипники будут изнашиваться неравномерно. Электродвигатели оснащены обычными, т.н. беговыми подшипниками. Они не рассчитаны на продольную нагрузку.

Однако при обработке заготовок среднего и крупного размера, нагрузки на вал могут быть критичными. Поэтому целесообразно предусмотреть для шпинделя отдельный узел (конструкция именуется передней бабкой), а крутящий момент подать с помощью шкивов и ременной передачи.

Да, это создает дополнительные сложности в конструкции, но они перекрываются преимуществами: во-первых, двигатель работает в щадящем режиме, во-вторых, с помощью набора шкивов можно регулировать скорость без потери мощности.
Важно! Любой регулятор скорости (читай питающего напряжения) приводит к потерям крутящего момента мотора.

Шпиндель токарного станка по дереву. Фиксирующий элемент, передающий крутящий момент на заготовку

Может быть простым упором с зубьями от проскальзывания, или иметь фиксирующие винтовые зажимы (конструкция называется планшайба).

Задняя бабка станка

Устройство, поддерживающее заготовку на воображаемой оси вращения. Это может быть простой болт с конусной заточкой (правда в точке крепления будет высокое трение). Или же упор может быть выполнен на опорном подшипнике.

Тогда и заготовка целее будет, и вращение более плавное.

При желании можно найти готовую деталь от списанного токарного станка.

Важно! Центры передней и задней бабки, а также плоскость подручника должны совпадать. В противном случае обработка заготовки будет невозможна

В идеале, самодельный токарный станок по дереву должен выглядеть так: Только надо обеспечить устойчивость, поскольку боковое усилие при обработке может быть высоким, и станок можно опрокинуть.

Простой токарный станок по дереву из швеллера и электродвиггателя, смотрите подробности в этом видео.

Если вы будете работать на верстаке – станина прикручивается к столешнице. Тогда ножки не понадобятся. Можно вообще обойтись без рамы – тогда все элементы раз и навсегда прикручиваются к верстаку, и более не перемещаются.

Электрорубанок

Назначение

Строгание, подгонка, обтеска необработанной древесины.

Принципы выбора

В зависимости от цели применения: – по мощности; – по ширине подошвы (бывают 82 мм, 110 мм, 170 мм и т.д.); – по глубине обработки.

Количество ручек

Рубанок с 2-мя ручками удобнее, чем с одной.

Конструкция

В комплекте рубанка обязательно должны быть глубинометр и боковой ограничитель.

Особенности работы

При работе следует продвигать рубанок с постоянной скоростью, которая зависит от толщины снимаемой стружки. Чтобы рубанок служил долго, участник FORUMHOUSE с ником Кочевник из Москвы рекомендует придерживаться следующих правил:

КочевниКПользователь FORUMHOUSE

1. Начинать строгать только после того, как барабан полностью набрал обороты; 2. Глубину строгания выставлять без фанатизма. Лучше пройти 2 раза по миллиметру, чем 1 раз 2 миллиметра.

Конструктивные особенности, которые необходимо учитывать при выборе фрезера

Как правильно выбрать ручной фрезер: при покупке обращают внимание на особенности конструкции

Подошва

К важной части конструкции относят опорную платформу, качественные показатели которой находятся в приоритете. Для подошвы используется штампованный или литой металл

В последнем случае она гарантирует качественную работу. Первый тип устанавливается на бытовые инструменты.

Штанговый механизм

Голова прибора перемещается по вертикальным направляющим, от плавности перемещения зависит производительность и удобство использования. Глубина погружения фрезы ограничена вертикальным упором, снабженным специальным винтом.

Профессиональные инструменты снабжены регулировочным винтом для тонкой настройки. От ширины ее диапазона зависит качество и функциональность аппарата. Поэтапное погружение обеспечивается многоступенчатым револьверным упором — площадкой со ступеньками разной высоты.

Револьверный упор

Узел крепления оснастки

Закрепляется на шпинделе цанговым патроном — гайкой. Легкие устройства рассчитываются на фрезы с хвостовиком от 6 до 8 мм, мощные — от 1- до 12 мм. Качественная цанга фиксирует его по оси шпинделя, предупреждая возникновение вибрации. Последняя негативно влияет на состоянии аппарата и обработку материалов.
