Тиски своими руками: изготовление разных вариантов

Изготовление сверлильного станка

Необходимые материалы

Самодельные тиски для сверлильного станка в домашних условиях изготовить довольно просто. Они не нуждаются в сложных расчетах и конструкторских разработках. В сети можно найти очень много качественных чертежей слесарных тисков. Очень простая, но качественная конструкция изготавливается при помощи железных труб или швеллера.

Для сборки слесарных тисков своими руками понадобятся такие материалы:

1. Небольшая железная труба, которая будет служить внутренней подвижной деталью устройства;
2. Железная труба меньшего размера, которая будет выполнять роль внешней неподвижной части;
3. Большая гайка размером М16;
4. Большой винт размером М16;
5. Специальный вороток, через который вращение будет передаваться винту;
6. Две металлические опоры, которые будут фиксировать на станине неподвижную часть;
7. Два отрезка металлического прямоугольного профиля, которые будут служить губками тисков;
8. Несколько стопорных гаек размера М16.

Слесарные тиски

Собирать такую самодельную конструкцию необходимо начать с того, что к краю торца металлической трубы большого размера, которая будет неподвижным узлом устройства, прикрепляют фланец при помощи ручного сварочного аппарата. В центр фланца нужно приварить гайку размером М16. Далее, к торцу железной трубы меньшего размера необходимо приварить еще один фланец и в него пропустить ходовой винт.

На ходовой винт, который находится снаружи фланца, необходимо надеть шайбу и накрутить гайку. Далее, она надежно приваривается к винту. Еще одну шайбу стоит установить между поверхностью металлического фланца и гайкой. Это поможет снизить силу трения между ними. На этом этапе работ необходимо быть очень внимательным и не допустить ошибок.

После сборки подвижного узла приспособления нужно вставить его в металлическую трубу большего размера и закрутить другой конец винта в другой фланец. Для того чтобы присоединить вороток к винту, который немного выступает из трубы меньшего размера, стоит приварить к нему гайку или мушку. В ее сквозное отверстие и нужно пропустить вороток.

Хорошие зажимные губки для стоит сделать из небольших прямоугольных труб. Их нужно закрепить к неподвижной и подвижной деталям устройства. Чтобы тиски были намного устойчивее, к низу неподвижной железной трубы необходимо приварить несколько опор. Их роль могут выполнять прямоугольные трубы и куски уголков.

Труба малого размера при вращении ходового винта тоже способна проворачиваться. Это делает применение подобной конструкции очень проблематичным. Чтобы этого избежать, сверху неподвижной трубы стоит проделать небольшую прорезь, а в подвижную часть закрутить фиксатор. Этот винт должен перемещаться в прорези

, не допуская вращения малой трубы.

Столярный инструмент

Многим людям довольно часто приходится обрабатывать деревянные детали. Эта обработка обычно связана со сборкой разных конструкций из дерева или их ремонтом. Делать такую работу, применяя заводские устройства с железными зажимными губками, очень неудобно. А также это может привести к повреждениям деревянного изделия, возникновениям трещин или вмятин. По этой причине для деталей из дерева лучше применять самодельные тиски. Чтобы их собрать, не понадобится много времени и сил.

Чтобы собрать столярные тиски своими руками, нужно найти такие материалы:

Станина подобной крестовой конструкции, на которой закрепляются направляющие из металла, фиксируется на рабочей поверхности верстачного стола с помощью болтов или саморезов. В подвижной губке тисков и в корпусе нужно . Они необходимы для винта и двух металлических направляющих. Эти сквозные отверстия стоит просверлить одновременно в обоих брусках, чтобы они были на одном уровне относительно друг друга.

Далее, направляющие закрепляются в корпусе станочного изделия, а на них одевается подвижная губка. В центральное сквозное отверстие двух угловых брусков необходимо вставить ходовой винт, на который с задней части корпуса прикручивается гайка. На другой конец винта, который выходит за переднюю часть подвижной части, нужно тоже навернуть и приварить стопорную гайку. Чтобы прикрепить к винту вороток, стоит просверлить в нем сквозное отверстие такого же диаметра. Далее, к воротку приваривается еще одна гайка.

Работают такие столярные мини-тиски очень просто. Вращаясь, ходовой винт закручивается в металлическую гайку, которая приварена к обратной стороне корпуса изделия. Тем самым подвижная губка притягивается к неподвижной части. Их принцип действия очень похож на домкрат.

Устройство и принцип работы

Большие столярные тиски имеют несколько преимуществ перед другими конструкциями. Их можно установить как на верстачную плиту, так и на любую подходящую опору в мастерской. Снять их с поверхности также легко по окончании работ. Так что, несмотря на размер, инструмент не занимает слишком много места, при этом работать можно даже с большими деталями.

В состав входят не только ручка, тренога и ножка для закрепления. Конструкция любых тисков включает в себя:

• опору со всеми стационарными деталями;
• подвижную губку, предназначенную для фиксирования обрабатываемого материала в одном положении;
• кулисы, перемещающие деталь в процессе обработки;
• винт ходовой;
• ворот, который передает вращающий момент на винт.

Опора крепится на верстак или стойку с помощью саморезов или болтов. Планки на многих заводских моделях у губок можно менять в зависимости от уровня износа, но такая возможность в несколько раз увеличивает и цену тисков.

Также верстачные тиски включают в себя и пружину, с помощью которой можно работать с по-настоящему габаритными деталями. Ходовой винт с легкостью удерживает её на месте. Если его нет в конструкции, тогда мастеру придется наклоняться, чтобы держать пружину ещё и собственным весом, что значительно осложняет работу. Ориентироваться в процессе изготовления лучше всего на чертеж выбранной модели, чтобы избежать ошибок.

Сборка столярных тисков собственными руками в домашних условиях

Резьба такого элемента должна быть высокопрочной и способной выдерживать большие нагрузки. Чем длиннее будет винт, тем шире развод подвижной губки тисков от неподвижной опоры.

Схема столярных тисков

Если выбрать длинный винт, то устройство будет более универсальным. Можно будет фиксировать чтобы, в дальнейшем, обрабатывать более габаритные заготовки и работать с боковыми сторонами досок и т. д.

В качестве направляющих можно применить шпильки М10. Они продаются в магазинах хозтоваров в отделе крепежа, а ещё, их можно обнаружить среди ненужных предметов. Для столярных приспособлений допускаются шпильки с соответствующим диаметром от старого мотоциклетного зеркала с крепежом. Их изогнутость можно легко исправить несколькими ударами молотка на импровизированной наковальне.

Для крепления ручки в верхушке винта необходимо просверлить соответствующее отверстие. Затем продеть будущую ручку в это отверстие. В качестве ручки для поворота прижимного винта можно применить винт с кольцом на месте шляпы. Узел, состоящий из неподвижной и подвижной губки, изготавливается из сосновых брусков:

• в каждом из брусков выполняется отверстие, в которое будет вставлен винт, с помощью сверла соответствующего диаметра;
• для направляющих понадобиться десятимиллиметровое сверло;
• все крепёжные отверстия правильно выполнять одновременно в двух бруска сразу;
• для обеспечения удобства, бруски надо временно скрепить гвоздями. Это нужно, чтобы отверстия совпадали;
• затем, в полученные отверстия нужно вставить шпильки и ходовой винт, закреплённый шайбой и гайкой.

Изделие готово к работе.

Как сделать тиски из швеллера

Швеллер — это самый распространенный вид металлического изделия, который отлично подходит для изготовления тисков. Рассмотрим подробно, как можно сделать самостоятельно тиски, используя для этого швеллер.

Инструкция по изготовлению тисков из швеллера выглядит следующим образом:

1. Изначально подготавливается основание будущих тисков. В качестве основания используется швеллер, в котором проделывается прямоугольное отверстие
2. С торцевой стороны приварить к швеллеру пластину, которая будет являться неподвижной губкой инструмента
3. Изготавливается упор, состоящий из гайки и направляющего штуцера. К этому упору будет крепиться подвижная губка инструмента
4. Крепим к упору подвижную губку инструмента
5. Устанавливается винт, к которому надо приделать рукоятку для его перемещения
6. В итоге получаются готовые к применению тиски, сделанные самостоятельно из швеллера

На видео ниже детально показан процесс, как изготавливаются тиски из швеллера

При этом важно учитывать, что вовсе не обязательно все детали подвергать обработке. Винт можно сделать из шпильки диаметром 16 мм или же выточить на токарном станке

При этом учитывайте, что также понадобится изготовить гайку с соответствующей резьбой.

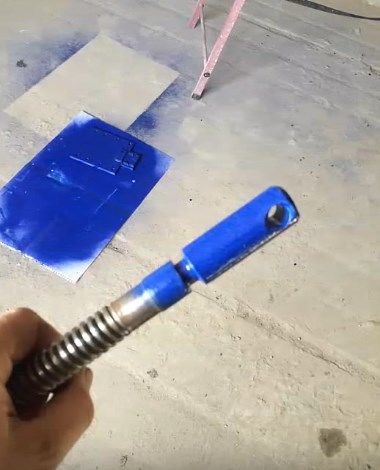

Чтобы самодельные зажимные устройства прослужили долгое время, их необходимо покрасить. Для закрепления полученного изделия, требуется в нижней части  к швеллеру приварить пластину, в которой проделать предварительно отверстия. Теперь самодельный инструмент готов к эксплуатации для зажима различных заготовок.

Пошаговые технологии изготовления деревянных тисков в домашних условиях

Конструкция для верстака

В домашних условиях тиски для верстака изготавливаются в следующей последовательности.

	Широкие параллельные тиски из дерева. Ширина губок составляет 600 мм.
	Торцевая часть облицована стальными пластинами толщиной 4 мм.
	Из березовой доски выпиливаются заготовки. Выбор березы объясняется тем, что эта древесина отличается высокой прочностью и твердостью.
	Поверхность досок необходимо довести до идеала. Используются шлифовальные инструменты. Финишная обработка ведется шкурками с зерном 120…180 единиц.
	К торцу приклеивается доска, которая будет служить в качестве неподвижной губки.
	Дополнительно доску крепят винтами М5 с шайбами диаметром 20 мм.
	Из березовых брусков 100х150х50 мм будут изготавливаться направляющие втулки для стержней.
	В них высверливают отверстия диаметром 20 мм. Сами стержни будут изготавливаться из трубок Ø 20.
	Ходовой винт М24 и направляющие стержни. Длина винта составляет 450 мм.
	Предварительная сборка направляющих узлов.

	Чтобы движение выполнялось строго по прямой линии, нужна длинная гайка. Но искать подобную можно долго. Проще поступить иначе. 1 –  взять полосу длиной 180 мм (ширина 33 мм, толщина 5 мм); 2 – навернуть на винт две гайки; 3 – установить расстояние между гайками 140 мм; 4 – приварить гайки к полосе две гайки. Получится длинная опора, которая будет надежно перемещать подвижную часть тисков.
	При монтаже винт и направляющие располагаются под столом. На фото можно увидеть, как собирается конструкция подобных тисков.
	Подвижная губка опирается на металлическую опору.
	Чтобы происходило перемещение по винту, нужно приварить шайбу. Она не позволит смещаться подвижной части по винтовой поверхности.

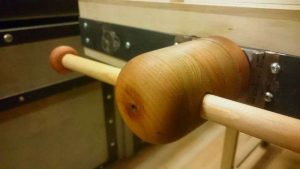

	Маховичок вытачивается из древесного фрагмента.
	После токарной обработки получается довольно удобная рукоять.
	Внутрь маховичка запрессовывается гайка.
	Чтобы зафиксировать гайку, ее заливают эпоксидной смолой.
	Для фиксации габаритных деталей вытачиваются нагели диаметром 20 мм. Их можно устанавливать на губках, а также на столе.
	В маховичке сверлится отверстие Ø 16 мм. В него вставляется деревянный стержень. Так удобнее вращать и фиксировать детали.
	Готовая конструкция деревянных тисков. На столе видны несколько рядов отверстий под нагели. Переставляя ответные упоры, можно фиксировать заготовки довольно большой ширины.

Изготовление деревянных тисков, устанавливаемых на столе

Другая конструкция используется в столярном производстве. Этот вид крепежа устанавливается на столе. Их дополнительно можно укрепить с помощью струбцин.

	Используется массив дуба. Его необходимо просушить в специальном режиме, предусматривающем не только сушку. Режимы чередуются увлажнением. Тогда исключается появление трещин. В данном конструкции верхняя часть губок небольшой ширины (всего 60 мм).
	Брусок размещается на столе, а потом размечают.
	Брусок строгается.
	Выпиливаются отдельные детали. Наилучшим считается крепление в виде ласточкиного хвоста.
	Неподвижная часть вытачивается отдельно.
	На токарном станке вытачивается рабочий винт.
	Нарезается прямоугольная резьба.
	На торце сверлится отверстие, куда вставляется стержень. С его помощью вращается винт.
	Из полосы толщиной 6 мм вырезается опорная пластина.
	Отверстия большого диаметра сверлят, закрепив деталь в четырехкулачковом патроне токарного станка.

	Готовая пластина с отверстием Ø 20 мм.
	Выполнение дополнительных пропилов.
	Готовое изделие используется для фиксации заготовок при изготовлении небольших скульптур из древесины мягких пород.

Простые деревянные тиски

	Используются бруски из яблони.
	Основание – это доска толщиной 30 мм, шириной 100 и длиной 200 мм.
	Дополнительно напилены еще три элемента. Они будут выполнять функцию губок и промежуточной опоры. Их размеры: ширина 100 мм; толщина 30 мм; высота 40 мм.

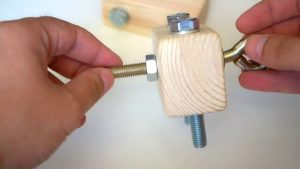

	В качестве винта используется рым-болт с резьбой М10.
	Дополнительно понадобятся болты М8х70 с гайками.
	На двух брусках сверлятся отверстия под болты М8.
	Дополнительно сверлятся два бруска под резьбу М10.
	Запрессовывается гайка. Дополнительно используется пластина для фиксации винта.
	Остается собрать элементы на опорной доске.

	Болты М8 используются для установки брусков.
	Неподвижная губка может устанавливаться в нескольких положениях. Поэтому в тисках можно фиксировать детали разной ширины.
	Тиски готовы. Ими можно пользоваться для работы с деревянными заготовками.

Столярные приспособления из автозапчастей

Проявив сообразительность, легко сделать тиски из старых ненужных деталей, например, автомобильных амортизаторов. Еще следует подобрать:

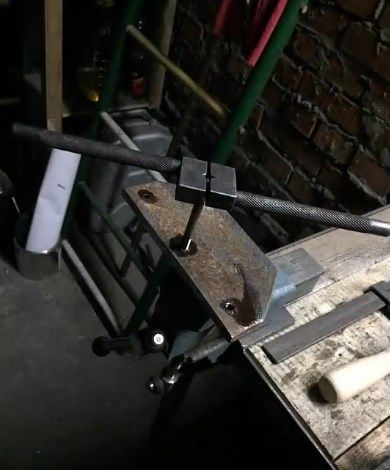

Самодельные слесарные тиски

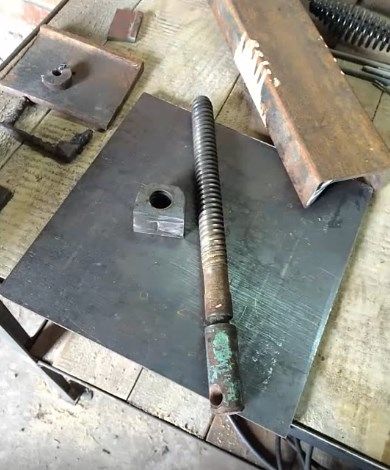

• стальной угловой профиль;
• гайку М20;
• шпильку;
• шток от газового упора для воротка.

К верстаку тиски крепятся через отверстия, просверленные в угловых частях амортизаторов. Используются болты с коническими головками, если детали автомобиля отжечь, ход у них станет легче.

Самостоятельно изготовить это простое, но очень эффективное приспособление по силам любому непрофессионалу, если ему не приходилось ранее заниматься слесарными или столярными работами. Но польза для хозяйства будет существенная.

Изготовление основной части верстака

Сборка такого стола осуществляется в 2 этапа. Первый этап предполагает изготовления основной части, а второй — размещение столешницы. Любой этап процесса подразумевает точный подбор величины элементов, они должны соответствовать общему размеру конструкции. Измерение нужно осуществлять при помощи строительного уровня.

Статья по теме: Как правильно собрать шкаф своими руками

Основной частью является обрешеточная рама из бруса, которая соединяется так, чтобы все основание верстака получилось высокопрочным и жестким. Для достижения такого результата необходимо расположить поперечную перемычку посреди ножек стола, а в самом центре потребуется предусмотреть царгу. Перечисленные элементы размещаются в 0,5 м от пола. В дальнейшем на них можно расположить специальные полки для складирования различных принадлежностей.

К основной части брус должен присоединяться в шип и в паз, попутно подкрепляя конструкцию надежным клеем. В некоторых местах можно воспользоваться саморезными винтами, если конструкция позволяет такой тип укрепления. В случае изготовления разбирающегося типа верстака несколько частей обрешеточной рамы можно скрепить при помощи уголков из металла.

Схема крепления зажимов и упоров для верстака.

Перед началом работ нужно приготовить шипы и пазы, после чего можно приступать к сооружению конструкции. Присоединяющиеся места нужно надежно проклеить столярным клеем для дерева, а затем зафиксировать струбцинами.

При изготовлении неподвижного типа верстака рекомендуется предусмотреть закрепление некоторых частей обрешеточной рамы непосредственно на стене помещения. Таким образом, вы получите наиболее надежную конструкцию, которая выдержит высокие нагрузки. Прочность можно повысить при помощи поперечных перемычек или деревянных вставок в виде клина, которые располагаются между ножками и верхушкой обрешетки. В этом случае крепление выполняется при помощи саморезных винтов. Зауженные концы на верху обрешетки также потребуется объединить поперечной перемычкой.

Тиски Моксона своими руками

Многие предпочитают тиски Моксона из-за их универсальности  и относительно низкой стоимости. Изготовить их несложно. Вначале необходимо правильно подобрать материалы. Для достаточно жестких тисков вы должны убедиться, что заготовки толщиной не меньше 4 см. можно склеить несколько досок. Это не только добавит приятный визуальный дизайн, но и должно помочь сохранить форму, такой способ значительно лучше, чем массивная древесина. Как только части склеены,  обрежьте края до нужного размера. Обозначте место для гаек маркировочным ножом и уберите лишний материал. Это не так сложно, как кажется, просто нужна острая стаместка или зубило. Как только затяните и плотно закрутите гайки , переместите место отверстия в подвижный зажим, выстроив две части и просверлив непосредственно через неподвижную губку. Затем сдвиньте подвижную часть в любом направлении и используйте сверло для удлинения отверстий. Это позволяет подвижной части зажима раскладываться в стороны друг к другу без привязки, так что конические части могут быть зажаты. Затем приклейте опрные ножки и кусочки кожи на губки, как на фото. Оставьте на ночь сохнуть и затем обрежьте все лишнее.

Источник фото www.instructables.com/id/Make-It-Moxon-Vise

Еще один вариант подобных самодельных тисков с некоторыми усовершенствованиями. Это портативная компактная конструкция, которую можно установить на стол или верстак. Готовое изделие представляет собой комбинацию моксонов и тисков с двумя винтами. Возможно, это не самые совершенные тиски, но с учетом, что они обошлись автору в минимальную сумму, вариант неплохой.

Источник фото www.instructables.com/id/Downdraft-Moxon-Vise

Самодельные столярные тиски Моксона

Данная модель самодельных столярных тисков очень проста в изготовлении, всю работу можно выполнить за один день или даже меньше. Для любого столяра это очень нужный ручной инструмент, чрезвычайно полезный для изготовления ласточкиных хвостов и других мелких столярных изделия

Порядок изготовления подробно показан на пошаговых фото, только обратите внимание на конечный этап склейки. Нанесите немного клея на внутреннюю сторону гайки и один конец резьбового стержня, затем необходимо вставить стержень в гайку так, чтобы он едва выступал с другой стороны

Отставьте в сторону, чтобы сохла в течение ночи. После того, как они высохнут использовать мелкий напильник, чтобы сгладить конец резьбового стержня заподлицо с гайкой.

Источник фото www.instructables.com/id/Make-a-Moxon-Vise

Раскладной верстак для торцовой пилы

Не все модели торцовочных пил имеют достаточно большие боковые опоры, поэтому длинные заготовки провисают, что конечно мешает качественной работе. Хуже того, нарушаются меры безопасности, ведь стол может просто опрокинутся. Поэтому боковые поддерживающие опоры должны быть достаточной длины, что не очень удобно. Лучший выход, это сделать раскладной верстак для торцовочной пилы, то есть сделать по бокам столы-расширения с упорами. Варианты могут быть разные, в данном случае автор предлагает изготовить компактный верстак, с боковыми откидными столами на плоских опорах. Это более целесообразно, чем использовать ножки, нагрузка на столы незначительная, поэтому такой вариант более удобный.

Источник фото https://www.wilkerdos.com/2014/01/diy-miter-saw-stand/

Откидной стол для подачи циркулярной пилы

Для работы с длинными заготовками иногда необходима дополнительная поддержка, решить этот вопрос можно, изготовив откидной стол для подачи циркулярной пилы своими руками.

На фото представлен пример, как это можно сделать. Стол прикреплен непосредственно к верстаку циркулярной пилы и имеет поворотный механизм. Для изготовления понадобились: торцовочная пила, шлифовальный станок, рубанок, клей, струбцины и электродрель. Кстати, сверлильный станок является гораздо более точным средством для создания отверстий, чем ручные дрели. Если вы будете осторожны, сверло может легко переместиться в сторону от средней линии, что может привести к тому, что ось отверстия будет не перпендикулярной. Наиболее сложная часть, это правильно изготовить шарниры, на которых будет подниматься, и опускаться крышка. Также необходимо прикрепить небольшие петли, которые позволяют складывать и зафиксировать в верхнее положение ножки стола.

Источник фото www.wilkerdos.com/2016/09/building-feed-table-table-saw/

Мини-тиски Моксона

Для уже готовых рабочих столов очень удобно сделать мини-тиски Моксона. Для начала понадобятся следующие материалы и инструменты:

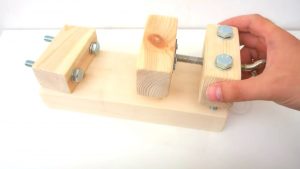

• Заготовки из дерева;
• Винты, гайки и шайба;
• Кожа для тисков;

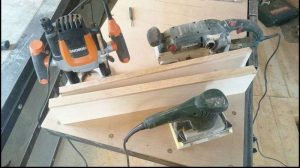

• Настольная пила и фрезер;
• Наждачная бумага;
• Долото и клей.

После того как заготовка была обрезана, необходимо отшлифовать края с помощью наждачной бумаги. Закругляем края колес сверлом и все той же наждачной бумагой. Чтобы изготовить винты, необходимо приобрести длинный резьбовой стержень и разрезать на две части металлические заготовки.

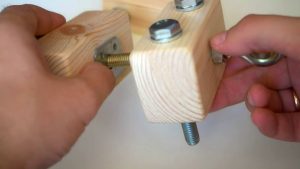

После этого необходимо вставить гайки в отверстия. Наклеиваете кожу на зажимы и убираете все лишнее. Защита поверхности обеспечивается тунговым маслом. Оно, в отличие от других средств для пропитки древесины, полимизируется внутри и снаружи дерева с быстрым проникновением в нижние слои. После того как масло высохнет, останется соединить все получившиеся части вместе — и тиски будут готовы к использованию.

Деревянные столярные тиски

Отличный вариант деревянных столярных тисков. Чем они такие замечательные? Во-первых, они удерживает заготовку почти полностью заподлицо с поверхностью, что делает их идеальными для небольших деревообрабатывающих проектов. И еще очень важный момент, их очень легко сделать своими руками, практически без затрат и с минимумом инструментов. Ниже можете посмотреть на импровизированный чертеж. Видите, действительно все очень просто. Кроме этого есть и другие причины, чтобы выбрать этот вариант:

• большие губки обеспечивают хорошее сцепление с деревянными заготовками,
• емкость зажимов можно быстро отрегулировать;
• для изготовления не нужны точные инструменты;
• низкий коэффициент трения в резьбовой части болта с проушиной;
• можно легко демонтировать для изменения параметров;
• имеет неограниченную вместимость зажима, все, что необходимо сделать, чтобы увеличить емкость, это добавить еще одну доску и просверлить отверстие;
• может служить в качестве обычного деревообрабатывающего зажима;
• из-за большой площади зажимов не нужно очень плотно затягивать заготовку;
• плоская форма конструкции дает возможность хранить тиски даже на стене, на обычном стенде для инструментов.

Внушительный получился список. Как изготовить тиски, очень подробно показано на пошаговых фото, а если хотите узнать еще больше подробностей, под галереей находится ссылка на сайт первоисточника. Сомневаетесь, что это действительно отличный вариант тисков? Для доказательно автор даже провел эксперимент с шишкой, результат можете увидеть на двух последних фотографиях в галерее.

Источник фото www.instructables.com/id/How-to-Make-the-Ultimate-Wooden-Vise-DIY-Woodworki

Дешевые деревянные тиски для печатных плат

Вам нужны дешевые тиски для работы с мелкими деталями? Автор этого предлагает простой и дешевый вариант деревянных тисков из старых досок. Для этого вам понадобится небольшой кусок фанеры, пару старых досок, ручной фрезер и клей. В одной из досок посередине фрезером сделайте канавку глубиной около 20 мм. Просверлите отверстие на одной стороне доски примерно на 5 сантиметров. Найдите винт подходящего размера и сделайте углубление в центре. Дальше все просто. Возьмите винтовой зажим и с усилием вставьте в отверстие. Подвижную часть зафиксируйте болтом и гайкой. Теперь у вас есть очень грубые тиски для печатных плат.

Источник фото www.instructables.com/id/A-Very-Crude-PCB-Vise

Инструмент для вязания мушек

Большинство рыболовов предпочитают самодельные тиски для вязания мушек, нежели покупные. Само приспособление имеет довольно простую конструкцию, что позволяет изготовить их в короткие сроки и без специальных инструментов в домашних условиях. Самым сложным этапом в изготовлении тисков являются сами губки. Их изготовливают из стального бруска прямоугольной формы. В готовых губках сверлятся два отверстия для крепления к тисам и одно под регулировочный винт. В отверстиях нужно нарезать резьбу (М6) метчиком.

Далее необходимо стянуть обе губки винтом. После стягивания разобрать губки и установить зажимной винт, а угол разведения подобрать под себя. На губках необходимо сделать небольшую бороздку для крючка.

Опору для тисов можно изготовить из стального прутка Т-образной или Г-образной формы. На конец одной из заготовок привариваются губки. Пруток необходимо приварить к опоре, а если нужно сделать опору регулируемой, то к заготовке приваривается кусок обрезной трубы, диаметр которой равен диаметру заготовки. Рекомендуется сделать длину опоры высотой около 20−50 см для более комфортной работы.

Если тиски пришли в негодность и нет возможности починить их, то не стоит сразу покупать новые, а попытаться сделать своими руками. Такой инструмент будет служить довольно долго и обойдется в разы дешевле.

Originally posted 2018-07-04 07:41:07.

Складная конструкция

Складной верстак целесообразно использовать в случае, когда количество рабочего пространства ограничено и необходима мобильность перемещения рабочего стола в процессе эксплуатации. В большинстве случаев столярный переносной верстак оборудован съемной столешницей и складным каркасом.

Схема крепления зажимов и упоров для верстака

Столешница может откидываться на петлях к стене, а ножки складываться под нее. При использовании этой конструкции длину ножек следует рассчитывать таким образом, чтобы они, складываясь, не мешали друг другу. То есть их длина должна быть меньше половины расстояния между ними.

Подобные столярные верстаки предназначены для обработки небольших деталей. Поэтому элементы конструкции этих столов не делают такими массивными, как на стационарных. Для изготовления опорных стоек достаточно бруса 100х40 мм, поперечных 60х40.

В качестве материала столешницы можно использовать любой плитный материал (ОСБ, ДСП, фанера). Если толщины плитного материала недостаточно, столешницу можно усилить рамкой из бруса 30х50 (сечение бруса определяется планируемой жесткостью столешницы).

Сборка складного столярного верстака производится на болты. Для того чтобы стол можно было быстро разобрать, вместо обычных гаек целесообразно использовать специальные барашковые гайки.

Тиски своими руками

Время чтения ≈ 4 минут

Самым главным инструментом слесаря являются тиски. Без них невозможно выполнить большинство слесарных операций. Поэтому любой начинающий слесарь, первым делом хочет приобрести этот нужный инструмент. Может также сложится и такая ситуация, когда старые заводские тиски просто сломались и не подлежат ремонту.

В таких случаях покупать новый подобный инструмент не всегда выгодно, так как стоят они далеко не дешево. Поэтому многие слесаря решаются сделать тиски своими руками, что в свою очередь для начинающих может стать хорошим опытом, а опытные специалисты смогут себе изготовить качественные и удобные тиски.

Можно такой инструмент изготовить за один день из подручных материалов, а можно в течение месяца собирать нужные составляющие и изготовить тиски, мало чем отличающиеся от заводских. На самом деле истина где-то посередине. В этой статье будет подробно описана инструкция, как сделать тиски своими руками в течение нескольких дней без особых затрат.

Чертежи тисков

Такие работы можно выполнить только в условиях небольшой слесарной мастерской с обязательным наличием сварочного аппарата, электрической дрели, болгарки и других ручных инструментов.

Кроме того, необходимо приобрести такие материалы, как кусок стального швеллера № 6, длиной 0.5 м, 0.3 м2 листовой стали толщиной 4-5 мм и 30 см стального уголка 50х50 мм, 18 болтов М6 с гайками и кусочек толстого листового металла для изготовления губок.

Этапы изготовления самодельных тисков

Примерная пошаговая инструкция, как изготовить тиски своими руками в домашних условиях может выглядеть следующим образом:

Болгаркой обрезается кусок швеллера длиной 30 см. Он будет служить подвижной частью тисков. С одной стороны к основанию этой заготовки приваривается пластина толщиной 4 мм с выемкой, в которую вставляется зажимной винт с пазом. Для того чтобы сам винт в этой выемке был надежно закреплен, к этой пластинке с внутренней стороны двумя болтами крепится стопорная пластинка такой же толщины.

При помощи болгарки из листа вырезается пластина размером 25х6.2 см, к которой привариваются два уголка 50х50 длиной 25 см. Эта конструкция представляет собой неподвижную часть тисков. В полках этой заготовки просверливаются 6 отверстий диаметром 6 мм.

Из того же листа болгаркой вырезается еще одна заготовка размером 30х20 мм с боковым выступом размером 10х8 мм. В ней по краям просверливаются 12 отверстий диаметром 6 мм. Она будет служить основанием для тисков, на которое крепится вся конструкция. К нему на выступающей части привариваются две стопорные пластины для неподвижной гайки.

Из угловой стали вырезаются две заготовки, в которых просверливаются отверстия, и нарезается резьба для крепления зажимных губок. Затем одна из этих заготовок приваривается к неподвижной части тисков, а вторая к той, которая будет передвигаться внутри станины.

Предварительно сама станина при помощи болтов крепится к слесарному столу. В губках тоже просверливаются отверстия, через которые они при помощи болтов крепятся к зажимным пластинам. В винт вставляется вороток и еще раз проверяется надежность крепления.

Дополнительно можно усилить конструкцию тисков при помощи приварки косынок и стопорных пластин, как это показано на видео и фото. Такие тиски слесарные легко разбираются, поэтому желательно их покрасить антикоррозийной краской по металлу и установить на постоянное место.

Таким же способом можно изготовить тиски для сверлильного станка, только в этом случае крепление к станине станка будет несколько отличаться в зависимости от ее конструкции.

Видео изготовления тисков своими руками

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

• опоры, которая одновременно является неподвижной зажимной губкой;
• подвижной зажимной губки;
• двух металлических направляющих, по которым перемещается подвижная губка;
• ходового винта, обеспечивающего перемещение подвижной губки;
• воротка, за счет которого ходовому винту сообщается вращение.

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

Основание и механизм передвижения

Основание тисков состоит из листа и приваренных к нему по краям двух уголков.

Внимание! Помните, чтобы не заклинило конструкцию, нам важно сохранить расстояние между уголками на ширину швеллера плюс 0,5-1 мм. Основание в сборе

Основание в сборе

Поэтому, до приваривания уголков к листу, посредине установите швеллер, а по краям, между швеллером и уголком, по картонке или, если есть, несколько трансформаторных пластин.

Механизм передвижения

После приварки уголков, проводим по центру основания линию и выставляем подготовленные гайки. Для этого накручиваем их на винт М16.

Под винт можно подложить обычные скобы от степлера, чтобы приподнять ближе к середине фронтальной плоскости.

Посмотрите на фото, все станет понятно. И делаем отступ от края листа вовнутрь на 5 – 6 мм.

Укладка скоб степлера

Чтобы заполнить пространство между гайкой и основанием тисков, можно подложить пластину 3-4 мм.

Выставляем гайки по разметке

Помните! От того насколько точно вы выставите гайки, настолько хорошо будет работать механизм передвижения.

Механизм перемещения внутри тисков

После установки гаек можно ставить крышку. Должен получиться корпус как на фото.

Корпус в сборе

На этом этапе, проверьте свободу хода швеллера, если очень туго, то снимите 0,5 -1 мм. со стенок. Стенки тогда будут не 40, а 39 мм.

Проверка хода

Далее с одной из сторон швеллера, внахлест, привариваем уголок и, установив его в корпус, размечаем место сверления отверстия под ответную гайку. А так же, варим повороты на основание. Должно получиться как на фото.

В сборе корпус и механизм перемещения

Следующим этапом привариваем оставшиеся повороты из труб на ответную часть тисков, вырезаем и крепим губки. Собственно все. Устанавливаем шпильку и закрепляем ее изнутри на подвижной части тисков как на фото.

Шпилька механизмаа перемещения

Заключительный этап, красим, сушим и собираем все вместе.

Заключительный этап, покраска. Изделие готово.
