Как сделать строительные леса из профильной трубы своими руками: пошаговая инструкция

Какими бывают деревянные настилы

Моды на деревянные садовые настилы пришла к нам из Америки, где их изначально делали из тикового дерева. Тик всегда использовали для устройства корабельных палуб, поэтому и такие настилы называли deck – палуба.

Они представляют собой изолированные от дома открытые площадки, на которых можно отдыхать или загорать, установить надувной бассейн. Конфигурация и размеры палубных настилов могут быть любыми, даже каскадными.

Кроме палуб на приусадебных участках устраивают и другие виды настилов.

• Патио – площадка для отдыха в саду, защищенная навесом и нередко оборудованная уличной печью или мангалом.
• Терраса – деревянная площадка перед домом или вокруг него, примыкающая к стенам. Она может быть как открытой, так и оборудованной навесом от солнца и осадков, её обычно оформляют садовой мебелью, занавесями, светильниками и другими декоративными элементами.

Терраса со складным навесомИсточник ideas.sawhd.com

• Дорожки и площадки из дерева, ведущие от дома к выходу с участка и расходящиеся по саду.
• Помосты вокруг искусственных водоемов и бассейнов.

В зависимости от высоты и назначения настила, его дополняют ступенями, элементами ограждения, подводят к нему свет, воду. Форму ему придают любую от простой прямоугольной до фигурной, с каскадными переходами.

Нормативные документы

Вскользь требования к лесам упоминаются в бесчисленных руководствах по охране труда; однако сколь-нибудь серьезное внимание их конструкции уделяется всего в двух документах:

1. ГОСТ 24258-88 описывает использованию при строительстве средств подмащивания;
2. СНиП 12-03-99 посвящен безопасности труда в строительстве; средства подмащивания упоминаются в разделе 7.4 этого документа.

Давайте углубимся в изучение требований.

ГОСТ 24258-88

В первую очередь ГОСТом нормируется расчетная нагрузка на леса в зависимости от их типа и высоты площадки над уровнем грунта.

Тип лесов	Высота от уровня грунта, метры	Нормативная нагрузка на 1 м2 поверхности, кгс
Стоечные приставные (то есть требующие крепления к конструкциям здания)	Не более 100	100 – 500 в зависимости от вида работ и материала здания
Свободностоящие	Не более 20	100 – 200
Передвижные	Не более 20	100 – 200
Навесные	Не более 20	100 – 200

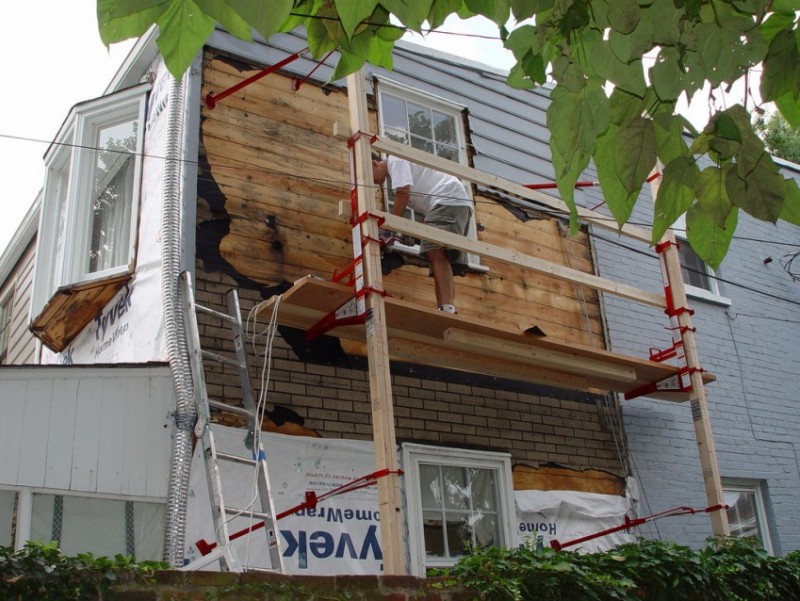

Один из вариантов конструкции деревянных приставных лесов.

Идея нормирования нагрузки получает развитие в следующей части документа:

• Леса должны выдерживать как постоянную нагрузку собственной массой, так и временные нагрузки – вес людей, стройматериалов и давление ветра.
• При расчете коэффициент надежности принимается равным 1,2 для веса людей и материалов; для расчетной ветровой нагрузки он берется равным 1,3. Стало быть, при максимальной расчетной нагрузке в 100 кг/м2 площадка подмостей должна выдерживать не менее 120 кг/м2; силой ветра в случае невысокой деревянной конструкции с решетчатыми вертикальными элементами можно пренебречь.

При таком исполнении лесов ветровую нагрузку можно не рассчитывать.

Отдельно оговаривается ограждение рабочих площадок:

• При высоте настила более 1,3 метра от уровня грунта он должен иметь ограждение.
• Расстояние между соседними горизонтальными конструктивными элементами ограждения (перилами, поручнями и т.д.) не должно быть меньше 45 сантиметров.

СНиП 12-03-99

Какими должны быть устройство деревянных лесов и условия их установки согласно второму документу?

1. Площадка под леса должны быть выровнена и утрамбована. Кроме того, с нее должен быть организован отвод дождевых вод. Если в силу каких-то причин эта инструкция невыполнима, подмостки снабжаются регулируемыми опорами или иными средствами, позволяющими сделать рабочий деревянный настил строго горизонтальным.

1. Если леса не обладают необходимой устойчивостью, они могут крепиться с конструкции здания. При этом крепить подмостки к балконам, карнизами прочим выступающим архитектурным элементам строго запрещено.
2. Подмостки вблизи автомобильных проездов снабжаются отбойным брусом и размещаются не ближе 0,6 метра от максимально выступающих за дорожное полотно габаритов проезжающего автотранспорта.
3. Рабочие настилы должны быть ровными и иметь зазор между досками не более 5 миллиметров. Если под лесами есть проход или ведутся смежные работы, настил не должен иметь зазоров вообще.
4. Высота ограждения настила не должна быть менее 110 сантиметров. Бортик настила, препятствующий падению инструментов и материалов, делают не ниже 10 см.

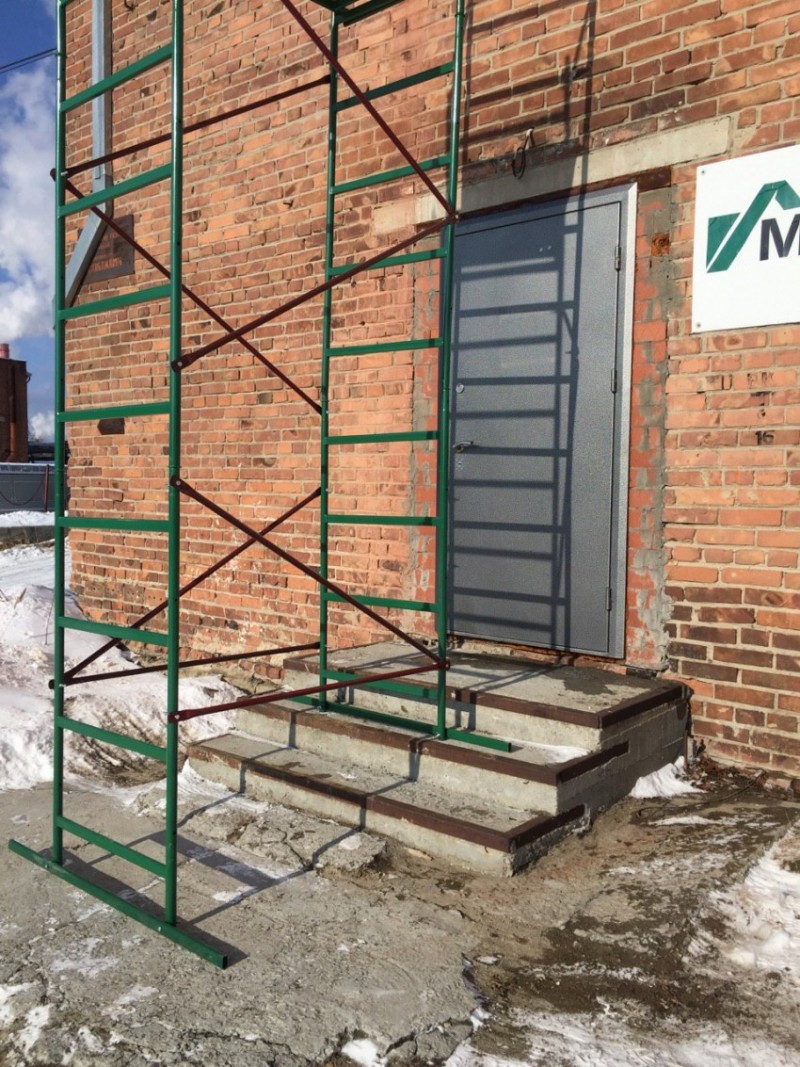

Комбинированное решение: стальной каркас и деревянный настил

Обратите внимание на бортики на каждом ярусе

1. Щиты смежных настилов укладываются с нахлестом на опору. При этом нахлест щитов в каждую сторону относительно опоры не должен быть меньше 20 см.
2. При высоте до 4 метров леса могут приниматься в эксплуатацию прорабом или мастером участка. При высоте более 4 метров назначается приемная комиссия; результат приемки актируется. В дальнейшем сооружение осматривается прорабом или мастером не реже одного раза в 10 дней.

Образец акта приемки.

Стандартные леса из дерева

Конструкция этих подмостей пришла к нам из Средних веков. Принцип формирования рамы и соединения деталей с тех пор не изменился. Усовершенствовались только сами крепежи

На них стоит обратить особое внимание

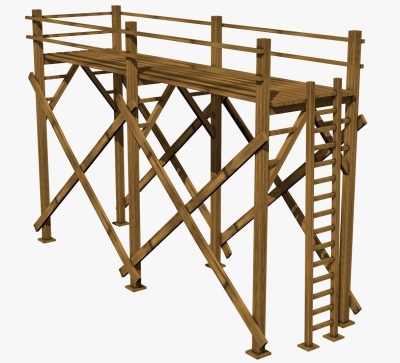

Основные элементы деревянных лесов

1 — стойки; 2 — поперечены; 3 — настил; 4 — раскосы; 5 — стабилизирующие откосы

Стойки. Вертикальные опоры из обрезной доски хорошего качества. Воспринимают нормальную (по вектору гравитации) нагрузку от всей конструкции и передают её на основание (грунт). Требования к стойкам:

1. Доска обрезная 1-го сорта любой породы.
2. Толщина доски — не менее 30 мм, ширина — не менее 100 мм.
3. Механическая целостность каждого отдельного элемента. Доска не должна быть лопнувшей, надломанной, гнилой, кривой, переменного сечения, с избыточным обзолом или отверстиями.
4. Доска не должна быть поражена насекомыми.

Особое внимание необходимо уделить узлу сращивания стоек по вертикали. Элементы должны соединяться «встык», а не «внакладку» и зажиматься с обеих сторон

Поперечины. Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры.

Настил. Поперечные трапы, передающие нагрузку от людей и материалов на поперечины. Может быть выполнен из обрезной или необрезной доски, а также быть комбинированным — направляющие из доски, сверху листовой материал. Допускается сплошной настил и в разбежку.

Раскосы. Диагональные связи, соединяющие стойки разных рядов. Допускается использование рейки, горбыля. Желательно устанавливать раскосы максимальной длины, чтобы связать наибольшее количество стоек.

Откосы. Диагональные упоры, поддерживающие конструкцию во избежание отклонения от стены. Обычно применяют доску 25 мм.

Правила возведения деревянных лесов

Существует набор общих правил, соблюдая которые вы сможете собрать надёжную и безопасную конструкцию. Эти правила выведены из требований ТБ и опыта работы мастеров-высотников:

1. Основание должно быть надёжным. Если под ногами рыхлая земля или песок — сделайте деревянные площадки для опоры стоек.
2. Ширина прохода между стойками — не менее 500 мм.
3. На каждый узел — не менее 3-х точек крепления. При многоточечном креплении — шаг 50–70 мм в шахматном порядке.
4. Используйте мощные саморезы (не менее 4,2 мм). В случае сборки на гвоздях (100 мм) загибайте их с обратной стороны.
5. Всегда устанавливайте поручни с внутренней стороны стойки.
6. Применяйте лобовую доску (ограждение у настила).
7. Стойки в месте сопряжения должны быть торцованы.
8. Шаг стоек от 1 до 2 м, минимальная толщина настила 25 мм.

Сборка лесов

Для создания деревянной конструкции подмостей понадобится минимум инструмента: пила, молоток с гвоздями и рулетка.

Порядок работы:

1. Длину рабочего пространства следует разделить на оптимальный шаг (1,5 м) и получить количество стоек.
2. Собираем «конверт» — раму из стоек и поперечин. Для этого выкладываем параллельно две доски и отмеряем высоту яруса. Сшиваем их в этом месте поперечиной.

Внимание! Угол между стойкой и поперечиной должен быть 90°. Перекосы могут деформировать раму под нагрузкой

1. Сшиваем раму раскосом.
2. Заготавливаем необходимое количество «конвертов».
3. Установить два «конверта» вертикально, в проектное положение. Сшить их раскосом на максимальной высоте так, чтобы они стояли без поддержки.
4. Установить количество конвертов согласно длине доски настила так, чтобы её края попадали на поперечины.
5. Завести доску настила на поперечины и зафиксировать. Усилить раскрепление раскосами.
6. Закрепить настил сверху саморезами или гвоздями.
7. Установить аналогичным образом остальные «конверты» и настил.

Внимание! Никогда, ни при каких обстоятельствах не сращивайте настил между опорами! Стык досок или листов настила должен приходиться на поперечину!

1. Установить поручень и лобовую доску.
2. По возможности привязать конструкцию к стене.
3. Если высота более 2-х ярусов и требуется наращивание стоек, следует сначала установить откосы. Для этого нужно связать стойки в нижней части горизонтальной доской максимальной длины. Затем край этой доски связать с верхом стойки — получится надёжный треугольный упор.

Разбор лесов проводится в обратном порядке — демонтаж настила, поперечин, наращенных стоек, откосов и конвертов. Разборку должны проводить квалифицированные и опытные плотники.

Деревянные строительные леса

Общие сведения

Строительные леса из металла будут в раз надежнее и долговечнее, но часто такие конструкции делают из дерева, так как это дешевле. Работать с древесиной сможет каждый, и все, что вам потребуется – это гвозди или саморезы, пила, отвертка, молоток или шуруповерт. Как видите, набор инструментов небольшой и найдется в доме у каждого, а если чего-то и не будет, на покупке нужного инструмента не уйдет много денег.

Материалы

Понятно, что подмостки (строительные леса) нужны на небольшой срок, но изготовление требует использовать древесину высокого качества и с минимальным количеством сучков. Некоторые строители рекомендуют делать леса из древесины ели, так как в отличие от сосны ее сучки расположены единично и почти не влияют на конечную прочность доски. Но еловых досок почти ни у кого нет, а вот сосновых более чем достаточно.

Из них тоже можно делать строительные леса, но перед этим потребуется проверить материал очень тщательно (хотя бы те доски, которые идут на настил и стойки). Для этого нужно сложить два столбика (по 3-4 кирпича друг на друга, 2 строительных блока, 2 валуна и другое).

При проверке досок, которые в длину по 3 метра между ними должно быть расстояние по 2,5 метра. На столбики укладывают доску, а после встают на середину и прыгают на ней. Если доска имеет слабые места, она треснет или даже сломается. Если выдержала – можно использовать.

Теперь о толщине. Выбирать толщину досок для лесов следует из того, какой будет конструкция, расстояние между стоек и предполагаемая нагрузка. Единственное, что следует отметить, это то, что для настила и стоек чаще всего используют доски с толщиной в 4-5 см, а для укосин доски с толщиной 2,5-3 см. Такие доски можно будет использовать и после разборки лесов в строительных работах, если получится не повредить ее при разборке.

Саморезы или гвозди

Наверное, и через 100 лет будут идти споры о том, что лучше – гвозди или саморезы, но в конкретно этом случае все усугубляется тем, что работы будут производиться на высоте и поэтому конструкция должна быть надежной. В этом случае гвозди будут оптимальным вариантом. Дело в том, что их делают из мягкого металла и при нагрузке они могут погнуться, но не сломаться.

В отличие от них, саморезы делают из закаленной стали, которая хрупкая и при ударных или переменных нагрузках они попросту сломаются. Это критично для строительных лесов, потому что есть случаи, когда они ломались. Но речь шла о «черных» саморезах. Есть еще и анодированные желто-зеленого цвета, которые не настолько хрупкие и смогут выдержать нагрузки.

Если вы всерьез обеспокоены надежностью, лучше использовать гвозди для изготовления строительных лесов своими  руками. Но их не любят из-за того, что по окончанию работ разобрать соединение без потерь и быстро не получается, так как древесина будет повреждена.

Приставные подмости и строительные козлы

Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.

Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.

При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.

Такая конструкция как строительный козел используется для проведения работ на небольшой высоте

Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.

Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ

При выборе изделия важно учитывать не только его стоимость, но и особенности местности, обрабатываемую поверхность, сроки выполнения работ. Исходя из этой информации легко подобрать свой тип конструкции для каждого случая

Строительные леса своими руками. Пошаговая инструкция

Сборку лесов производят в несколько этапов:

Проектирование. На этой стадии нужно определиться, какие леса будут изготовлены (козлы, рамная конструкция, приставные («армянские») леса), какая высота и размеры.
Изготовление рам. Главные элементы лесов собираются в лежачем положении из четырех брусьев, для укрепления крепятся диагональные элементы.
Сборка каркаса. Подготовленные элементы ставят вертикально и скрепляют боковинами

На этом этапе важно тщательно проверить уровнем и отвесом все элементы, чтобы конструкция не была перекошенной.
Укладка настила, набивка дополнительных поперечин вместо лестницы. Если работа предусматривается на высоте более 3 м, лучше оснастить леса перилами.

Процесс сборки не представляет собой особых трудностей. Но на каждом этапе нужно делать все максимально тщательно, проверяя прочность каждого соединения и правильность установки всех элементов.

Фото строительных лесов своими руками

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Мини паяльник
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Виды строительных лесов: конструкция и требования к изделию

Монтажные леса широко применяются при проведении ремонта и строительства. Это незаменимый атрибут при выполнении внутренних и наружных отделочных работ на определенной высоте. Размер и конструкция лесов зависит от характера и сложности проведения монтажа. Главным предназначением данного строительного элемента является создание комфортных и безопасных условий при выполнении работ. Таким образом увеличивается эффективность работы, а также обеспечивается экономия сил и времени.

Независимо от типа конструкции строительные леса должны быть изготовлены из прочных материалов.

Независимо от вида конструкции, строительные леса должны быть надежными и прочными с учетом расположения на них людей, материалов и инструмента. Изделие следует размещать на подготовленной твердой и ровной площадке. Конструкция должна находиться на расстоянии не более 150 мм от стены для наружных работ и не превышать 100 мм – для внутренних.


Обратите внимание! В случае использования конструкции в течение длительного времени, необходимо предусмотреть канавы для отведения дождевой воды с площадки, чтобы не вымывался грунт из-под стоек устройства.

Строительные леса состоят из таких элементов:

• стоек;
• диагональных и горизонтальных распорок, придающих конструкции пространственную прочность;
• перемычек для настила;
• упоров, предназначенных для обеспечения устойчивости конструкции и предотвращения ее падения;
• настила из досок, где будет стоять человек;
• ограждающего элемента для защиты работника от падения вниз;
• стремянки или лестницы для подъема на необходимый уровень.

Конструкция строительных лесов должна выдерживать вес работников и материалов.

Ширина настила должна быть не менее 1,5 м. Высоту между ярусами следует предусматривать как минимум 1,8 м. Между щитами и досками допускаются щели шириной не более 10 мм. Если создается сплошной настил, доски можно стыковать внахлест по длине, скосив предварительно торцы элементов.

Обратите внимание! При выполнении наружных ремонтно-строительных работ рекомендуется использовать фасадную сетку для строительных лесов, которая предотвратит падение работников, материалов и инструментов. А также обеспечит защиту отделки от солнца, пыли, порывов ветра и осадков.. В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые

Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса

В зависимости от состава функциональных элементов и варианта их крепления все строительные леса делятся на четыре типа: клиновые, хомутовые, рамные и штыревые. Конструкции являются приставными, стоечными и разборными. Исключение составляют леса, где вместо вертикальных стоек применяются рамы. Существуют также подвесные устройства, которые можно не только устанавливать на грунт, но и прикреплять к зданию. К ним относятся хомутовые, чашечные и клиновые строительные леса.

Типы конструкции строительных лесов.

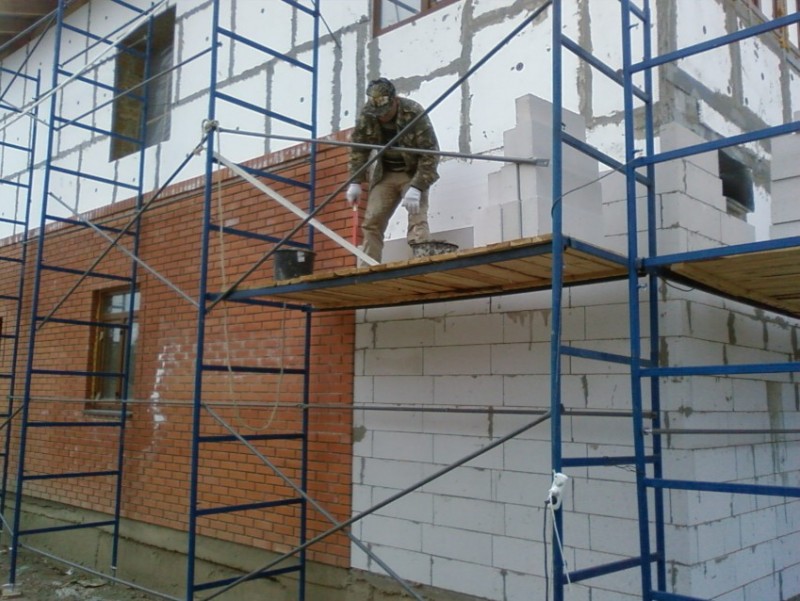

Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

• круглая труба диаметром 15 мм – основа будущих распорок;
• профильная труба диаметром 30 мм – необходима для производства стоек;
• профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
• крепежные материалы для металла;
• «болгарка» – ею шлифуют углы и пилят трубы;
• дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

• ширина между стойками не больше 3 м;
• длина между стойками не больше 4 м;
• высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Разборные металлические строительные леса штыревого типа

Такие конструкции пользуются большой популярностью на строительных площадках благодаря легкому и быстрому монтажу и разборке установки. В качестве узла соединения в лесах применяются штыри, которые располагаются на несущих опорах. Они стыкуются с отверстиями в трубах связующих элементов. Установки характеризуются прочностью, надежностью, жесткостью, устойчивостью, износостойкостью и долговечностью. Их можно использовать многократно, без труда перевозя с места на место в разобранном виде.

Схема сборки строительных лесов штыревого типа.

Благодаря высокой несущей способности конструкция может выдержать значительное количество тяжелых строительных материалов. Такие леса применяются на территориях со сложным рельефом и при строительно-монтажных работах сооружений криволинейной конфигурации. К недостаткам конструкции можно отнести большой вес установки, что связано со значительным количеством металла.

Сегодня осуществляется продажа строительных лесов штыревого типа таких разновидностей:

• ЛШ-50 – высотой до 50 м, секционной высотой 2 м, длиной 1,5-3 м, шириной прохода 1-2 м;
• ЛСПШ-2000-4 – высотой 40 м, шириной прохода 1,6 м, высотой секций 2 м, длиной 2,5 м;
• Э-507 – высотой 60 м, шириной прохода 1,6 м, длиной и высотой секций 2 м.

Купить конструкцию можно от 519 руб./м². Также некоторые компании предлагают взять установку в аренду. Цена м² строительных лесов составляет 90 руб./м².

Процесс изготовления

Изначально следует своими руками сколотить правильный каркас. В большинстве случаев рациональнее использовать приставные леса, на которые потребуется меньше пиломатериала. Чтобы самому правильно сделать самодельные конструкции, которые потом можно просто приставить к стене, следует придерживаться технологии монтажа, которая поможет собрать самостоятельно строительные леса из дерева. Чтобы построить надежную конструкцию, где можно будет работать без опаски над пристройкой, для проведения отделочных работ, необходимо придерживаться определённой схемы.

Каркас

Перед началом работ по сборке каркаса следует разровнять площадку и при необходимости ее осушить, чтобы готовая конструкция не шаталась во время работы. На ровной площадке проще установить вертикальные стойки каркаса, под которые не придется подкладывать кирпичи и обрезки досок.

Первыми монтируются 4 вертикальные стойки, для которых используется брус размером 10х10 см или толстые доски шириной в 4-5 см. Стоки обрезаются по высоте и скрепляются с помощью горизонтальных брусков или коротких досок. Сначала нужно собрать боковины каркаса на земле, после чего их поднимают и скрепляют параллельными элементами. Стойки для каркаса, для лучшей устойчивости, лучше делать трапециевидной формы. Например, нижнюю распорку одной боковины можно сделать длиной 1,2 метра, а верхнюю длиной 1 м.

При сборке боковин каркаса на земле лучше работать вдвоем. Если сборка каркаса проводится одним человеком, то сначала нужно внутреннюю распорку укрепить на стене.

Парных стоек должно быть несколько. Они являются опорой для настила, который расходится в разные стороны. Стойка может быть одиночной. В этом случае ее длину не стоит делать более 4 метров.

Настил

Когда будет собран каркас лесов, можно приступать к установке щитового настила, который делается из досок толщиной в 4-5 см. При укладке настила следует помнить о том, что между досок не должно быть больших щелей. Длина одного пролета настила не должна превышать 3-4 метров, если толщина досок составляет 4-5 см. Для более тонких досок длина должна составлять не более 2 метров.

Люки и лестницы

Для подъема на верхние ярусы потребуется сделать лестницу со ступеньками размером 5х5 см. Интервал между ступеньками подбирается индивидуально под человека, который будет работать на такой лестнице.

Если леса будут двух ярусные, то нужно сделать люк для подъема на второй этаж. Его обычно делают сбоку. В центре люк будет мешать работе. К люку прибивается лестница, по которой будет производиться подъем на второй этаж строительных лесов.

Приставные подмостки

Этот элемент помогает поднимать на верхний ярус емкости с рабочими составами и подниматься самим отделочникам. Его тоже собирают из досок самостоятельно. Подмостки одним концом упираются в землю, а другим к стене. Чаще всего используются рамные или приставные конструкции, которые считаются самыми надежными. В их основе лежит не каркас, а рама, которая увеличивает их прочность и обеспечивает безопасное передвижение по подмосткам.

Для их изготовления используется брус размером 5х15 см и доска толщиной в 3-4 см. Все деревянные детали скрепляются с помощью гвоздей. Из двух досок длиной в 1 м делают опору. Один элемент крепится вертикально и смотрит вниз, второй в сторону. Детали соединяются под прямым углом. На это основание набивается настил с шагом в 1-2 см. Затем, для укрепления конструкции, в образовавшийся угол крепятся укосины, выполненные из диагональных брусьев. Их нижняя сторона должна упираться в грунт. Для фиксации нижней части подмостков в нижней части вбивается кол. Верхняя его часть прибивается к основанию гвоздями.

На строительство деревянных лесов уходит немного времени, если руководствоваться предложенной схемой. Чем качественнее и надежнее будут конструкции, тем быстрее будут проведены отделочные работы. От строительных лесов напрямую зависит безопасность тех, кому приходиться работать на высоте. При проведении строительных или ремонтных работ в малоэтажном строительстве без таких конструкций не обойтись. Поэтому нужно знать, как быстро и правильно собрать такую конструкцию из досок своими силами.

Подробнее о том, как сделать строительные леса из дерева своими руками, смотрите в следующем видео:

Конструкция лесов и их виды

Исходя из материала производства, леса делятся на два вида:

• металлические;
• деревянные.

Иным критерием разделения строительных лесов на типы считается способ крепления конструктивных элементов. По данному способу леса делятся на:

• рамные – считаются особо прочными, поскольку их основной является цельнометаллическая рама;
• штыревые – части конструкции в этих лесах крепятся друг к другу штырем;
• клиновые – конструкция таких лесов соединена клиновым методом;
• хомутовые – вертикальные и горизонтальные стойки связаны вставками по методу «труба в трубу», закрепленными поворотными и неповоротными хомутами.

Как делают леса?

Основой для строительных лесов являются металлические трубы, производство которых осуществляется на трубопрокатном заводе. После изготовления готовый материал отправляется на склад завода-производителя. Трубы бывают различных видов (бесшовные, водопроводные, магистральные, электросварочные).

Электросварочные (наиболее частый вариант) трубы делаются из кусков листовой стали, которые предварительно нарезаются на полосы нужных размеров и подвергаются необходимой обработке. Затем полученный материал отправляют в накопитель. Там куски листового металла сшиваются между собой высокочастотной электросваркой. Так получаются заготовки для будущих труб. Обработанный полуфабрикат отправляется на калибровку специализированным станком, благодаря которой снимаются все производственные излишки.

После всех действий трубы проходят проверку специальной аппаратурой и визуальный контроль, а после отправляются на заготовительный участок. Там их нарезают на ленточном станке в соответствии с необходимыми размерами. После нарезки они зачищаются и просверливаются в соответствии с установленными характеристиками. Затем осуществляется сварка деталей будущего каркаса. Это главный этап изготовления, придающий трубам необходимую форму сборных элементов.
